Меняем цепь грм на инжекторной ниве 21214

Снятие и установка цепи и звездочек привода распредвала Нива 2121-2131

Замена цепи и звездочек распределительного вала.

Ремонт инжекторного двигателя, порядок сборки и разборки головки ваз 2121, этапы снятия и установки клапанов ваз 2131, инструкции по замене распредвала. Эксплуатация и обслуживание системы впрыска топлива, зажигания, выпуска отработавших газов нива 2121. Инжекторный и карбюраторный двигатель. Нива 2131 система питания устройство.

• Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
• Проворачиваем коленчатый вал до момента совпадения метки (лунки) на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.
• Снимаем шкив коленчатого вала (см. Замена переднего сальника коленчатого вала). Отсоединяем звездочку распределительного вала с цепью от распределительного вала (см. Снятие распределительного вала и рычагов привода клапанов впрыскового двигателя нива 2121). Снимаем цепь со звездочки.
• Для наглядности операции по снятию цепи показываем на демонтированном двигателе.
• Отворачиваем три болта крепления поддона картера к крышке привода распределительного вала (см. Снятие поддона картера и масляного насоса двигателя на автомобиле нива 2131).

• Головкой «на 10» отворачиваем три гайки и шесть болтов крепления крышки привода распределительного вала к блоку цилиндров.
• Под одной гайкой (с левой стороны) закреплен «массовый» провод.

Снимаем крышку привода распределительного вала…

…и уплотнительную прокладку.

Головкой «на 17» отворачиваем ось башмака гидравлического натяжителя цепи нива 2131…

…и извлекаем ось.

• Вынимаем башмак натяжителя.
• Снимаем цепь со звездочек коленчатого вала и валика привода масляного насоса.

Вынимаем цепь привода распределительного вала нива 2121.

Съемником спрессовываем звездочку с носка коленчатого вала…

• …и снимаем ее.
• Звездочка фиксируется на коленчатом валу сегментной шпонкой.
• Для снятия шпонки…

…аккуратно, стараясь не повредить шпонку и вал, зубилом выбиваем ее из паза коленвала…

…и вытаскиваем шпонку.

Зубилом расконтриваем болт крепления звездочки валика привода масляного насоса.

Накидным ключом «на 17» отворачиваем болт крепления звездочки ваз 2121. Звездочку от проворачивания удерживаем отверткой, опирающейся через отверстие в звездочке на головку болта крепления упорного фланца валика.

Достаем шайбы…

…и звездочку валика привода масляного насоса.

• Расположение деталей привода распределительного вала и масляного насоса.
• Устанавливаем детали механизма привода ваз 2131 в обратной последовательности.
• Установив шпонку в паз коленчатого вала, надеваем звездочку…

…и напрессовываем ее на коленчатый вал, затягивая ключом гайку крепления шкива.

Отвернув гайку, допрессовываем звездочку инструментальной головкой подходящего размера (отрезком трубы).

• Перед установкой цепи совмещаем метку (риска над шпоночным пазом) на звездочке коленчатого вала с меткой (выступом) на блоке цилиндров…
• …а метку на звездочке распределительного вала с меткой на корпусе подшипников вала.
• Установив цепь и гидравлический натяжитель, проворачиваем коленчатый вал нива 2121 по часовой стрелке на два оборота и проверяем совпадения установочных меток.
• Снятые детали устанавливаем в обратной последовательности.

vazclub.com

Цепь грм нива, конструктор Медведев И.А.

В статье про натяжители цепей, я уже упоминал о том, что работаю с двигателями ЗМЗ. Их «родовая болезнь» это механизм ГРМ и цепь в частности. Для них конструктор Игорь Медведев (в инете Родос-М), сконструировал новый механизм газораспределения, в том числе и цепи. Однорядные и двухрядные. И самое главное не просто «изобрёл», а довел до производства на заводе и контролирует процесс. В интернете данные цепи фигурируют с названием «платиновая серия» или «быстрые цепи для змз». В процессе совместной работы, он мне сказал, что в качестве эксперимента он сделал несколько сотен цепей для двигателя 21214. В 2014-2015 году мне было предложено поэкспериментировать с данной цепью, дав результаты лабораторных исследований. В частности, характеристику «на разрыв». Как одну из самых важных в «цепном деле». Данный параметр на 10% выше, чем у прибалтийской цепи «Диттон». С этого момента я стал ставить и комплектовать заказы данной цепью. Чтобы не было недомолвок, сразу скажу, что те кто заказывал дитоновскую цепь, получали именно ее. Ни в коем случае я не играл «втемную». Данную цепь устанавливал только на двигатели, которые делал сам или мои доверенные сервисы. Как я уже говорил, у меня есть на обслуге несколько машин, пробег у которых по «сотке» в год, поэтому эксперимент прошел очень быстро. Основные конструктивные особенности данной цепи:

• Цепь — ВТУЛОЧНО-РОЛИКОВАЯ.
• Звенья цепи покрыты оловом для мягкой прикатки и приработки.
• Ролики покрыты тефлоном.
• Про главную характеристику цепи, то есть усилие на разрыв, я уже говорил выше.

Метки ГРМ на Нива Шевроле, в том числе инжектор, как выставить правильно фото

Главная » Новости

Нива Шевроле из семейства внедорожников комплектуется цепной передачей в механизме ГРМ. Эксплуатационные свойства цепи гораздо больше, нежели ременной передачи. Цепь обладает также лучшими техническими показателями, что влияет на передаточный момент. Если ослабление ремня приводит к проскальзыванию зубьев шкивов, то ослабленная цепь такого не допускает.

Но с эксплуатацией автомобиля, цепь газораспределения также имеет свойство изнашиваться, растягиваться, лопаться и приходить в негодность, что требует ее замены

На этапе замены цепи важно произвести установку соблюдая метки. Что такое метки, их назначение и как их выставить на ВАЗ-2123 расскажет данная статья

Грм нива. Проблемы и решение. Альтернатива заводским запчастям.

Тема данного раздела – грм нива. Именно так набирают в поисковиках желающие починить данный узел. Если сравнивать двигатель с организмом человека, механизм газораспределения (в дальнейшем ГРМ), это мышечная ткань, связки и сухожилия. То есть все то, что передает основные элементы движения. Задающим ритм, является коленчатый вал двигателя, а уже от него, посредством цепи и звезд, приводятся во вращение распределительный вал и масляный насос. В двух отдельных статьях я подробно расскажу про цепь и звезды. Здесь я хочу написать о механизме в целом, а главное, почему он доставляет столько неприятностей, хотя во всем мире цепные двигатели считаются относительно «беспроблемными долгожителями».

грм нива, основные проблемы

Чаще всего проблема с грм проявляется в следующем виде. Клиент говорит о том, что заменено масло, фильтра, свечи, провода и расходомер заодно – и несмотря на эти вложения и усилия двигатель потерял тягу. В 80% случаев требуется вмешательство в ГРМ.

• Главная болезнь, это «наследство». Если взять аналогичные по объему двигатели, у многих из них так называемая двухцепная схема. То есть короткая цепь, которая соединяет коленчатый вал и промежуточный вал, и вторая цепь, которая от промежуточного вала – крутит распределительные валы. В этом случае, даже если цепь сделана по качеству не очень, вероятность набегания ошибки и рассинхронизации коленвала и распредвалов достаточно мала. В нашем случае, конструкторы завода просто взяли и на фиатовский двигатель поставили однорядную цепь, добавив новые башмак натяжителя и успокоитель. Естественно, что при такой длинной цепи, она «вытягивается» и выскакивает ошибка «чек энджин», с датчика распредвала, который следит по сути дела за синхронизацией валов.
• Вторая болезнь это наше родное качество. Если мы возьмем, какой нибудь аналогичный двигатель, то ……….то мы его взять не сможем, потому что аналогичных живых двигателей, схожих по конструкции уже не осталось. Только мы тщательно оберегаем динозавра. Тогда сделаем по-другому. Законодателем моды в области цепных двигателей, всегда была фирма Ниссан. Поэтому, очень приблизительно мы возьмем их двигатель объемом 1,4 литра, 80-90 годов выпуска, с которого снимается похожая мощность, в 70-80 лошадок и которой был произведен миллионными тиражами. С этим движком я прекрасно знаком лично, поскольку у двух моих приятелей «разбежные» Альмеры, именно с ним. Я не буду сравнивать шумность и другие субъективные характеристики. Сравню только ресурсные показатели. На двух машинах пробеги превышают 250-300 тыс. цепи и звезды никто не менял и менять не собирается. Один раз в 100 тыс. меняются гидравлические натяжители цепей, и то как правило, только один из двух. Теперь берем грм 21214. Максимальный ресурс 150 тыс. После чего весь механизм, включая цепь, звезды и башмаки выбрасывается на помойку. А если мы говорим о рабочем ресурсе, когда цепь еще не вытянулась, а звезды еще не сточились…..то это 70-80 тыс.км.
• Башмак натяжителя и успокоитель цепи. Когда вскрываешь наш двигатель 21214, а по правде сказать, все тот же Фиат, угнетает то, что двигатель по своим запчастям является достаточно простым. Но даже эти простые запчасти производители не могут сделать приемлемого качества. Очень часто при вскрытии клапанной крышки приходится наблюдать треснувший башмак натяжителя цепи и полностью развалившийся успокоитель. Их выпускает два завода. Никаких маркировок на них нет, они отличаются по цветам. Серо-синие ходят дольше, чем темно-коричневые.

Решение вопроса

грм нива. Мой подбор компонентов. На фото представлен ГРМ нива, который я собираю по частям на разных заводах. Втулочно-роликовая цепь, аналогов которой нет ни в одном магазине. Ресурс более 100тыс. до первых признаков потери рабочих характеристик. Звезды, изготовленные на зуборезном станке, а не методом штамповки, как делают кастрюли. Башмак натяжителя, ось башмака натяжителя и успокоитель нормального качества. И конечно передняя манжета коленвала, которая тоже идет в комплекте.

Отдельная статья посвященная втулочно-роликовой цепи

niva-fr.ru

шевроле нива замена грм

В копилку знаний

• Втулочные (тяжелые цепи), к коим относится цепь 21213. Ось цепи – это просто «гвоздь». Рекомендуемое применение, это небольшие скорости работы и дешевизна производства. Самое распространенный пример – велосипедная цепь.
• Втулочно роликовые (легкие цепи), цепь 21214. Конструктив: на оси крутится ролик. Потери в данных цепях по сравнению с тяжелыми меньше на 10-15%.
• Зубчато пластинчатые цепи. Конструктив: каждое звено состоит из набора пластин. Только не думайте, что это очень слабая цепь, если у вас на слуху разговоры про двигатели ЗМЗ. Данная конструкция используется в американских движках и получила широкое применение в вариаторах. Менее шумные и более прочные на разрыв.

Замена натяжителя цепи на ВАЗ 21213, ВАЗ 21214, ВАЗ 2131

Добро пожаловать! Натяжитель цепи – как уже понятно из его названия, он нужен лишь для того чтобы натягивать цепь чтобы она не ослабла во время работы двигателя, так вот со временем данная деталь ломается по разным причинам это происходит, иногда просто от очень больших нагрузок не выдержав данный натяжитель ломается, к примеру держите вы продолжительное время обороты двигателя в красной зоне, тем самым натяжитель не выдерживает и ломается, но так же он может сломаться от того что он не очень прочный, к примеру на рынке на данный момент присутствует очень много данных натяжителей очень плохого качества которые действительно очень быстро выходят из строя и их после этого необходимо будет менять на новый, а о том как это сделать вы и узнаете из данной статьи.Примечание! Для того чтобы заменить натяжитель цепи, вам нужно будет запастись: Основным набором гаечных ключей в котором будут присутствовать самые основные ключи которые вы практически везде используете в автомобиле!

Где находится натяжитель цепи? Он располагается с боковой части двигателя, его можно будет беспрепятственно найти кстати если подойти к автомобилю с правой стороны подкапотного пространства (Отсчёт начинается от задней части автомобиля и до передней), там ещё рядом установлена аккумуляторная батарея и стоит стандартный инжекторный ресивер в виде изогнутых труб (Он белого цвета), так вот когда вы встанете с этой самой правой стороны, разыщите то место которое указано на фото, это и есть тот самый натяжитель.

Примечание! На фото выше есть один нюанс, там стоит совершенно другой натяжитель который некогда не ставился на автомобили Нива, так вот на форму данного натяжителя особого внимания не обращайте, а просто приблизительно узнайте где он находиться и всё! (От родного натяжителя будет ещё исходить трубка, вы сразу поймёте просто внимательнее посмотрите и всё он находиться практически в средней части двигателя)

Когда нужно менять натяжитель цепи? Он меняется только в том случае, если он пришёл в негодность, а как это понять спросите вы? В общём когда натяжитель приходит в негодность, двигатель у автомобиля начинает значительно громко работать, потому что цепь ослабляется и тем самым стоит такой грохот как будто вы завели автомобиль с дизельной системой впрыска, а не с бензиновой, поэтому если вы услышите как что то будет бренчать в двигателе, может так же появиться вибрация и кстати данный стук должен становиться меньше при увеличение оборотов, то есть если на холостом двигатель шумит и цепь бренчит, тогда просто дайте чуть газу и если этот стук будет уходить (Чем выше обороты, тем слабее должен быть стук) то это скорее всего действительно натяжитель, хотя много ещё каких деталей в этом могут быть виноваты но сперва нужно проверить его, так как он снимается очень быстро и проверяется соответственно тоже.

Как заменить натяжитель цепи на ВАЗ 21213-ВАЗ 2131

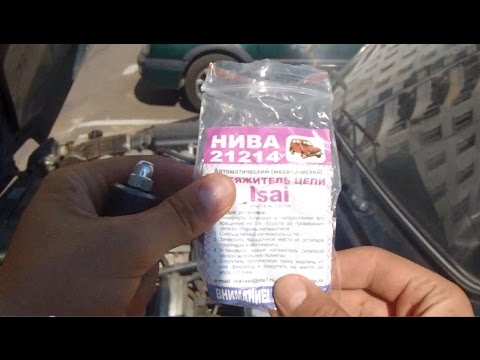

Замена натяжителя цепи LADA 4X4. Натяжитель ISAI. Мини ОТЗЫВ Нива 4 года.

Автомобили семейства нива являются очень старыми моделями, по моему самые первые автомобили ещё пошли аж в 1977 году если не изменяет память, а на дворе уже новые времена и машина до сих пор выпускается и дорабатывается, так вот натяжители цепи которые устанавливал АвтоВАЗ на свои автомобили в зависимости от года производства могут отличаться между собой, так к примеру где то до 2000 года а то и выше, данные автомобили семейства нива шли с самыми обычными пружинными натяжителями цепи, данные натяжители очень легко снимаются но один их недостаток (А может и преимущество) в том, что они сами не натягиваются то есть их время от времени приходиться натягивать самому, что очень не удобно но это для кого как, потому что на подтяжку натяжителя цепи нужно всего лишь 1-2 минуты!

Теперь разберём новый вид натяжителя который шёл на автомобиле которые выпускались значительно позже, так сказать во время России а не во времена СССР, так вот в новые времена на данные семейство автомобилей устанавливался так называемый гидро-натяжитель натяжитель цепи, весь его плюс заключается в том что его не нужно вам будет постоянно подтягивать, то есть на заводе его поставили, а вы как говориться про него забыли, но не так всё просто, если данный натяжитель вдруг заест либо же с ним ещё что либо случиться, то вам придётся менять его на новый, а о том как заменить данный вид натяжителя цепи вы сегодня и узнаете в данной статье. (Как выглядит гидро-натяжитель цепи, вы кстати можете посмотреть на фото ниже)

Да кстати, если у вас стоит обычный натяжитель ещё старого образца, а выглядит он так как показан на фото, тогда более подробно о том как его заменить данный агрегат читайте в статье, под названием

Снятие натяжителя цепи

1) В самом начале операции отверните при помощи гаечного ключа трубку, которая подсоединяется к самому гидро-натяжителю цепи и после того как данная трубка будет откручена отсоедините её и отведите в сторонку.

2) Затем при помощи гаечного ключа либо же накидной головки с карданным шарниром (Если будет тяжело подлезть), отверните две гайки которые крепят гидро-натяжитель к двигателю автомобиля (Одна из гаек на фото не видна, но когда будете просматривать на автомобиле этот натяжитель, то сразу же поймёте где находиться вторая гайка, так как она находиться рядом) и после чего аккуратно извлеките его из отверстия в котором он находиться.

Установка нового

Установка нового натяжителя происходит в обратном порядке снятию и да кстати после установки, закройте капот и сядьте за руль своего автомобиля, после чего попробуйте завести автомобиль и если тот самый грохот цепи пропадёт, то значит вы всё сделали правильно и гремела цепь именно из-за этого самого натяжителя.

Проверка натяжителя на износ

Ремонт и причина быстрого износа натяжителей ремней генератора

1. Если вы сняли свой старый натяжитель и думаете что он находиться в рабочем состоянии и менять его нет смысла, то сперва промойте данный натяжитель в ёмкости наполненной бензином (Промывайте натяжитель на своё усмотрение, просто если от него отойдёт вся грязь то возможно даже работа его улучшиться так как мелкие частички грязи не будут мешать ходу самого плунжера, но об этом чуть позже), а после промывки хорошенько высушите данный натяжитель или же просто продуйте при помощи сжатого воздуха.
2. После промывки и его сушки, давайте разберём из чего же он состоит а именно из самого плунжера он ещё указан под цифрой 1 и корпуса натяжителя который указан под цифрой 2.
3. Теперь после изучения данного материала перейдём к проверки, во-первых осмотрите сам плунжер натяжителя, на его поверхности ни в коем случае не должно быть разного рода дефектов, таких как к примеру задиры, глубокие царапины и т.д.
4. Затем осмотрите уже сам корпус, на его поверхности так же не должны быть задиры, вмятины и т.д.
5. И в завершение произведите ещё одну достаточно простую проверку, а именно возьмитесь рукой за сам плунжер натяжителя и после чего попробуйте его по перемещать, если данные плунжер в каком либо месте у вас будет заедать тогда замените натяжитель на новый.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Механический натяжитель цепи. Основные производители.

основные натяжители цепи для -214 мотора

На фото представлено три основных варианта распространенных в России. Первое изделие делает , в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.

Автопилот.

Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из и сразу очень упало качество на входе. Пошло удешевление производства.

Пилот.

Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

Исай.

Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2020г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.

Резюме

. На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и -213 двигателей ситуация аналогична.

натяжитель цепи Пилот для 21213

Цепь грм шевроле нива какая лучше

Извиняйте за не подробный отчет где что крутить, работа была проделана 2 месяца назад. Подошел пробег к 104 тыс. В голову закралась мысль, а не сменить ли цепь грм. По умным книжкам и по отзывам людей к пробегу в 100 тыс. цепь растягивается. Машинку свою люблю, поэтому заднюю не стал включать. И детали выбирал не из дешевых. Не люблю экономить на автомобиле. Итак что решено было сменить. Цепь грм фирмы автоваз.

Из всех что нашел по поставщикам магазинов в городе самая известная фирма. Звезды грм.

С ними вообще беда. По городу в наличии нигде не было. Мне нужны были под датчик фаз. Пришлось заказывать. Пришли первый раз. Упакованы с целофан из под хлеба как будто. Ржавые. Как будто из подвала достали. Попрощался с продавцом. Условия мои были что нормальные звезды, как положено в упаковке. Условия он не выполнил. Хотя его не виню, это поставщики такие. Через неделю только приобрел то что искал. Ролики 2шт. Фирма INA.

Самые дорогие выходят из представленных. Ставяться на конвеер кстати они. Помпа Luzar turbo.

Тоже дороже, чем обычные. Кому ставил их, все довольные, нареканий не было ни от кого. Патрубки охлаждения фирмы автоваз.

Промежду прочем (о прочем чуть позже) была поменяна цепь.

Делаю по этому поводу отдельную запись, поскольку цепь ГРМ — это важно!

Как оказалось — механический натяжитель Пилот был на максимуме.Т.е. цепь вытянута.

Эта уже вторая цепь. Была поставлена при пробеге около 85 тысяч км. И проходила порядка 60 тысяч км.

Первый раз рекомендуют менять цепь на 80-90 тысячах.На 100 тысячах уже строго рекомендуется.На 110 тысяча если цепь не поменяна, то как вы вообще ездите?!

Для тех кто не понял хорошо это или плохо матчасть:

А тут все 200 мм (!) да еще и неравномерный провис.

Цепь — 810Башмак — 240Успокоитель — 220Работа — 2300

Постоянный вопрос — какую цепь ГРМ купить для Шевроле Нива 1.7? Цепь ГРМ Chevrolet Niva 1.7 можно купить отдельно, либо в комплекте, где помимо цепи идут успокоитель, натяжитель, шестерни коленвала и распредвала (в зависимости от комплектности).

Регламент замены цепи ГРМ Шевроле Нива 1.7 в два-три раза больше чем у ремня ГРМ и составляет 120-150 тыс. км. пробега. Обрыв цепи ГРМ на Chevrolet Niva 1.7 встречается очень редко. Если это произошло, то последствия от обрыва цепи в разы серьезнее чем от обрыва ремня. Если вы решили купить оригинальную цепь ГРМ или комплект цепи, то все элементы продаются по отдельности, за редким исключением. Полные комплекты цепи ГРМ бывают только неоригинальными.

Стоимость цепи ГРМ Шевроле Нива 1.7:

Варианты цепи ГРМ	Цена цепи	Купить
Цепь ГРМ Шевроле Нива 1.7, оригинал	от 3500 руб.
Цепь ГРМ Шевроле Нива 1.7, неоригинал	от 2800 руб.
Комплект цепи ГРМ Шевроле Нива 1.7	от 7800 руб.

Купить цепь ГРМ Шевроле Нива 1.7

Whatsapp / Viber : +7 (911) 766-42-33

Бесплатная доставка по Санкт-ПетербургуДоставка в регионы от 2-х дней.

Стоимость цепи ГРМ зависит от фирмы производителя, комплектности, состояния (новая или б/у), а также от наличия на нашем складе или срока поставки до нашего магазина.

Что бы продлить срок службы цепи ГРМ на Шевроле Нива 1.7, нужно быть внимательным к качеству моторного масла и соблюдению регламента по его замене. Мы рекомендуем производить замену моторного масла на цепных моторах один раз в 10 тыс. км. пробега. Максимум — 15 тыс. км. пробега. Также, раз в 50000 км. пробега, заезжать на проверенную СТО и производить контроль состояния цепи ГРМ.

Какую цепь ГРМ выбрать? Лучшие производители цепи ГРМ на основе отзывов владельцев: 1. Оригинальная цепь2. SWAG (Германия) 3. FA1 (Польша)4. Febi (Германия) 5. SAT (Китай)

Когда нужно покупать цепь ГРМ. Признаки неисправности цепи ГРМ: — плановая замена цепи ГРМ по пробегу или регламенту;— неравномерная работа двигателя на холостом ходу;— посторонние металлические звуки со стороны цепи;— растяжение цепи.

При покупке у нас цепи ГРМ, мы сделаем скидку на замену в наших автосервисах.

Цепь 21214, альтернатива

звенья покрытые оловом, ролики тефлоном

Я уже упоминал о том, что работаю с моторами ЗМЗ. В этой области есть замечательный человек – Медведев Игорь Александрович. В инете и на форумах, ник Родос-М. С данным человеком у меня есть совместные проекты в других областях, поэтому дальнейшая информация, «из первых рук». Для двигателей ЗМЗ он разработал и довел до производства несколько разных механизмов газораспределения. Но нам интересно другое. В комплект этих ГРМ входили уникальные однорядные и двухрядные цепи. На форумах и драйве их можно найти или как «платиновая серия» или «быстрые цепи для змз». В процессе работы выяснилось, что есть опытная партия для движков 21214. С 2015 года я начал эксперименты и последующую работу по данной запчасти. У меня на обслуживании, есть ведомственные машины, пробег у которых бывает 120-130 тысяч км в год, поэтому натурные испытания проходят достаточно быстро. Основные конструктивные особенности и отличия от Диттона:

• Цепь по конструкции втулочно-роликовая (аналогично Диттону)
• Боковые звенья цепи покрыты оловом, для приработки.
• Ролики покрыты тефлоном (износостойкость)
• Усилие на разрыв на 10% выше чем Диттона
• Спинка цепи шлифованная. Это дает нам скольжение и малый износ башмака натяжителя и успокоителя

Замена маслоотражательных колпачков механизма газораспределения Ваз 21213, 21214 Нива

Выворачиваем свечным ключом из головки блока цилиндров свечи зажигания. Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров). Поворачиваем коленчатый вал до момента совпадения метки на его шкиве с меткой на крышке привода распределительного вала. Снимаем корпус распределительного вала и рычаги привода клапанов (см. Снятие распределительного вала и рычагов привода клапанов впрыскового двигателя, Снятие распределительного вала и рычагов привода клапанов карбюраторного двигателя). В этом положении коленчатого вала (поршни 1-го и 4-го цилиндров находятся в ВМТ) меняем маслоотражательные колпачки клапанов 1-го и 4-го цилиндров.

Через свечное отверстие вставляем между днищем поршня и тарелкой клапана (на котором меняем колпачок) пруток из мягкого металла, диаметром около 8 мм.

Устанавливаем рассухариватель клапанов. Подпятник рассухаривателя упираем в тарелку клапана, а зацепной рычаг заводим за гайку, навернутую на шпильку крепления корпуса подшипников распределительного вала.

Сжимаем рассухаривателем пружины клапана.

. и извлекаем щипцами (или пинцетом) сухари.

Снимаем тарелку клапана.

. наружную и внутреннюю пружины.

. а также верхнюю и нижнюю опорные шайбы пружин.

Щипцами снимаем маслоотражательный колпачок с направляющей втулки клапана.

При отсутствии щипцов поддеваем двумя отвертками маслоотражательный колпачок и снимаем его.

Операцию выполняем осторожно, чтобы не повредить хрупкую направляющую втулку. Смазав рабочую кромку нового маслоотражательного колпачка моторным маслом, аккуратно надеваем его на стержень клапана

Смазав рабочую кромку нового маслоотражательного колпачка моторным маслом, аккуратно надеваем его на стержень клапана.

Через высокую головку «на 12» или оправку напрессовываем колпачок на направляющую втулку клапана.

Собираем клапанный механизм в обратной последовательности. Извлекаем пруток из свечного отверстия. После замены маслоотражательных колпачков клапанов 1-го и 4-го цилиндров, проворачиваем коленчатый вал на 180° (поддерживая цепь привода распределительного вала так, чтобы ее не защемить) и меняем колпачки клапанов 2-го и 3-го цилиндров. Сборку механизма газораспределения проводим в обратной последовательности. На карбюраторном двигателе регулируем натяжение цепи и тепловые зазоры в приводе клапанов.

Подмена натяжителя цепи на ВАЗ 21213, ВАЗ 21214, ВАЗ 2131

Натяжитель цепи как уже понятно из его наименования, он нужен только для того чтоб натягивать цепь чтоб она не ослабела во время работы мотора, итак вот с течением времени данная деталь ломается по различным причинам это происходит, время от времени просто от очень огромных нагрузок не выдержав данный натяжитель ломается, например держите вы длительное время обороты мотора в красноватой зоне, тем натяжитель не выдерживает и ломается, но так же он может сломаться от того что он не очень крепкий, например на рынке сейчас находится сильно много данных натяжителей очень отвратительного свойства которые вправду очень стремительно выходят из строя и их после чего нужно будет поменять на новый, а о том как это сделать вы и узнаете из данной статьи.

Для того чтоб поменять натяжитель цепи, для вас необходимо будет запастись: Главным набором гаечных ключей в каком будут находиться самые главные ключи которые вы фактически всюду используете в автомобиле!

Где находится натяжитель цепи?

Он размещается с боковой части мотора, его можно будет беспрепятственно отыскать кстати если подойти к автомобилю с правой стороны подкапотного места (Отсчёт начинается от задней части автомобиля и до фронтальной), там ещё рядом установлена аккумуляторная батарея и стоит стандартный инжекторный ресивер в виде изогнутых труб (Он белоснежного цвета), итак вот когда вы встанете с этой самой правой стороны, разыщите то место которое обозначено на фото, это и есть тот натяжитель.

На фото выше есть один аспект, там стоит совсем другой натяжитель который некогда не ставился на автомобили Нива, итак вот на форму данного натяжителя особенного внимания не обращайте, а просто примерно узнайте где он находиться и всё! (От родного натяжителя будет ещё исходить трубка, вы сходу поймёте просто внимательнее поглядите и всё он находиться фактически в средней части мотора)
