Какие лампочки стоят в габаритах ваз 2114

Как установить габаритные огни в поворотники

Итак, как подключить поворотники? Для установки таких огней нам понадобится лампочка с двумя нитями, двухконтактный светодиод, паяльник, изолента и, конечно же, провода. Начинаем процедуру:

1. Прокладываем провода габаритных огней к цоколю.
2. Выполняем замену лампочки на новую.
3. Далее будем подключать провода к лампочкам. С помощью паяльника выполняем припаивание:
   • первый провод — один общий минус на оба габаритных огня;
4. второй — плюсовой провод габаритных огней;
5. третий — плюсовой провод поворотных огней:
6. Далее нам необходимо подключить провода к самим фарам:
   • минус соединяем с минусом поворотных фар;
7. плюсовой провод от лапочки соединяем также с плюсом поворотных фар;
8. второй плюсовой провод подключаем к плюсу габаритных огней.
9. Накручиваем на провода изоляцию и укладываем их.
10. Проверяем работу огней. В этом случае менее ярко будут гореть габаритные огни, а ярче — поворотные.

Если лампочка двухконтактная, то есть возможность выбрать другой цвет — не белый, а, к примеру, желтый, чтобы огни между собой не сливались. Однако помните, что за такую деятельность можно получить штраф. Но если вы готовы, тогда ваше авто будет выглядеть оригинально.

Процесс изготовления:

Шаг первый. Схема устройства

Схема работы системы очень простая, здесь практически и нечего описывать. Все, что нужно сделать, это подключить элементы в определенном порядке на разрыв между лампами поворотов и питанием. Питание при работе в режиме габаритов нужно подавать на одинарный провод. Автор не стал соединять габаритники напрямую с поворотными огнями, он сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей была задействована кнопка противотуманок.Шаг второй. Процесс подключения реле Реле подключается с помощью пайки. Как это сделать, можно подробно увидеть на фото. Самое главное в этом процессе — тщательная изоляция места пайки и открытых проводников.Шаг третий. Подключаем кнопку и тестируем систему Теперь остается подключить систему к колодке бортового компьютера, подключить кнопку, автор даже подключил индикатор питания. Теперь после нажатия кнопки она начинается светиться, что говорит о том, что система включена. Ну а как все работает, можно детальнее увидеть на видео.

Многие хотят улучшить переднюю оптику, ведь с хорошим светом ездить куда комфортнее и безопаснее для вас, лишь бы ваш свет не мешал встречным водителям. Для этого существует очень много способов. Но некоторые желают получить за счет тюнинга фар уникальный и необычный вид. Для этого, например, они устанавливают в поворотники дополнительные габариты или же полностью переносят их туда, создавая, так называемый американский стиль.

Американки на ваз 2114 очень частая практика, с ними машина действительно смотрится интереснее, кроме того в темное время суток любой дополнительный свет не помешает. При плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но нужно понимать, что такое изменение может вводить в заблуждение других участников движения и иногда оно становиться причиной ДТП.

Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить обстановку. Поэтому лучше использовать габариты белого цвета, тогда оранжевые поворотники будут четко выделяться. .jpg» alt=»Габариты в поворотниках ваз 2114″ width=»700″ height=»467″ class=»lazy lazy-hidden aligncenter size-full wp-image-4229″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-1-3..jpg 300w, https://vazremont.com/wp-content/uploads/2017/10/foto-1-3-660×440.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Делая американки ваз 2114 все необходимо сделать в рамках закона, есть четкие ограничения в любых изменениях передней оптики. Например, точно нельзя устанавливать красные лампы, отражатели и любые другие приборы с несоответствующим цветом и режимом работы. За такие нарушения назначен штраф в 2500 рублей.

Как сделать Американские габариты в поворотниках на любом авто?Очень Ярко.Просто.Быстро.

Стенд для промывки, чистки, проверки форсунок своими руками

Пробой высоковольтных проводов на корпус двигателя

Как сделать габариты в поворотниках ваз 2114

Схема включения света фар ВАЗ-2113, 2114 и 2115

Схема включения фар и противотуманного света:

1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения габаритных огней ВАЗ-2113, 2114 и 2115

Схема включения наружного освещения:

1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания;

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2113, 2114 и 2115

Схема включения указателей поворота и аварийной сигнализации:

1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; 2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

Дата добавления: 14.07.2014

Стенд для промывки, чистки, проверки форсунок своими руками

Пробой высоковольтных проводов на корпус двигателя

Проверка искры, модуля, катушки, вв проводов разрядником

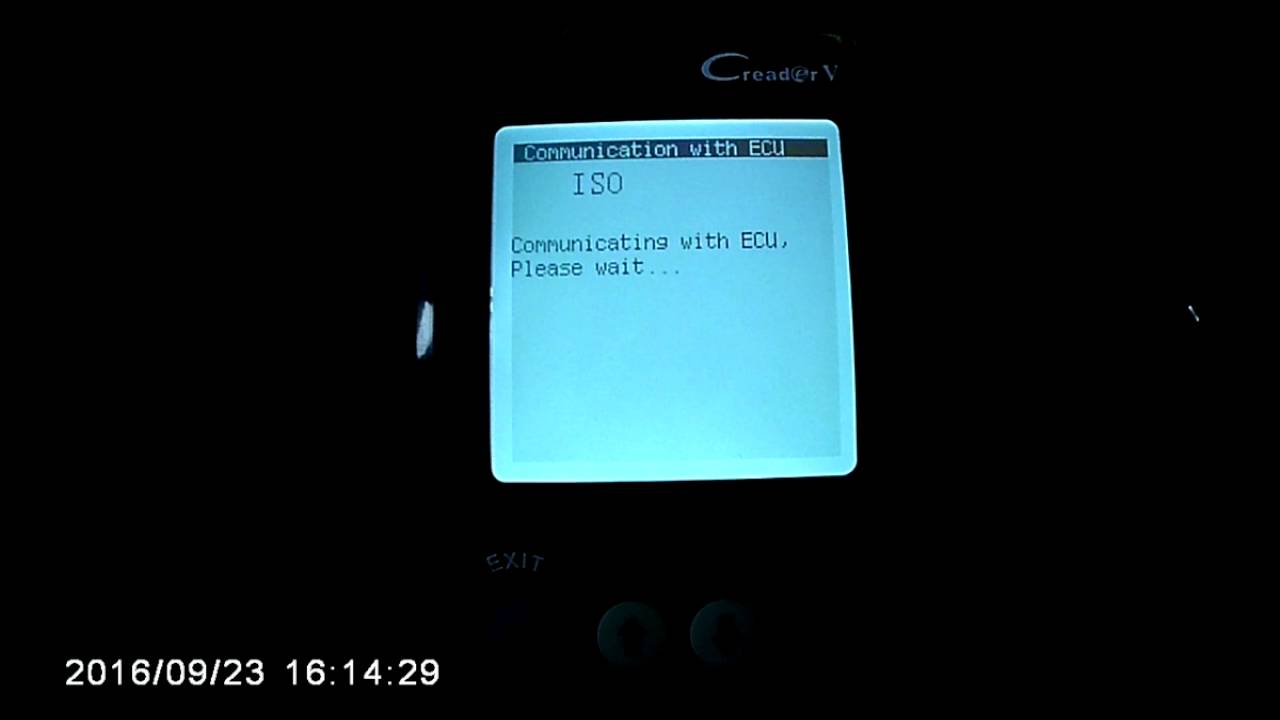

Считываем коды сканером Launch Creader V Opel Vectra B

Чистим форсунки (инжектор) на стенде launch

Проверка регулятора холостого хода Toyota (клапана IAC)

Подойдет для ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 и на другие ВАЗы, думаю, тоже.

В общем давно хотел сделать, начитавшись д2 на эту тему, понял, что врезать патрон от повторителя точно не хочу, а вот через реле круто, но я не шарю в электирке, так что решил ставить двухконтактные патроны и лампочки.

Лампочки нашел во втором магазине, а вот патроны искал долго, магазинов 70 обзвонил, в итоге сначала купил от 2101, а потом эти случайно нашел.

От патрона идет два плюса и один минус. Желтый(+) подключил на габарит и пропустил через дырки оставшиеся после ксенона, другие без проблем встают в фишку поворотника. И вытащил лампочку из стокового габарита.

На габарит идет слабый свет (5W), на поворотник яркий (21W).

У кого-то не подходит патрон и нужно подспилить ушки, у меня все встало хорошо.

И как это выглядит:

Что потребовалось: Патроны двухконтактные — 200р. Лампы двухконтактные — 80р. Набор клем и проводов (необязательно) — 80р.

Некоторые текст и фото взяты отсюда отсюда.

Существует немало способов тюнинга, самый дешевый из которых — доработка фар. Помимо элементарной замены лампочек ближнего и дальнего света, автолюбителей часто интересует, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114

Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно в ночное время и в плохую погоду для предотвращения аварий

Законны ли светодиодные лампы головного света?

Водители достаточно часто стали самостоятельно устанавливать на свои авто светодиодное освещение

Однако крайне важно помнить, что светодиоды существенно отличаются по своим техническим характеристикам от привычных галогенных ламп

Специалисты отмечают, что фары со светодиодами, дешевые китайские изделия, дают худшее освещение, сокращают обзор.

В связи с этим возникает серьезный вопрос: можно ли ставить светодиодные лампы в фары головного света по закону в 2019-м году, предусмотрен ли за это соответствующий штраф.

Выясним все по порядку. Подержанный авто? Информация позволит понять нюансы использования светодиодов в освещении машины, а также избежать взыскания.

Типы осветительных приборов

Для установки в передние фары ВАЗ 2114 используются двухнитевые лампы с цоколем H4, мощность которых составляет 60/55 Вт. Они выполняют одновременно функции дальнего и ближнего света. Это позволяет уменьшить размер фар, снизить нагрев. Однако, такая универсальность имеет и отрицательные стороны. Если перегорит одна нить, то другая еще может работать. Но, поскольку ездить без ближнего или дальнего света нельзя, приходится менять частично работающий светильник. При этом, лампочки в фары всегда устанавливают парами, чтобы получить одинаковый режим свечения левой и правой сторон. Получается, что из-за одной перегоревшей нити придется менять две лампы, что неэкономно.

На заводе-изготовителе устанавливают галогенные лампы. Это модификация обычных ламп накаливания, в колбы которых помещены пары галогенов — йода и брома. От этого возникает возможность увеличить нагрев спирали и повысить яркость свечения. Однако, возрастает и температура колбы, которую приходится делать из кварцевого стекла.

Кроме галогенных ламп в фары автомобиля ВАЗ 2114 устанавливают:

• лампы накаливания. Они дешевые, но тусклые и недолговечные. В настоящее время практически не используются;
• ксеноновые светильники. Обладают увеличенной яркостью, поскольку светится дуга плазмы. Нити накаливания не имеют, поэтому более устойчивы к нагрузкам. Недостатком ксенона является необходимость в использовании блока розжига, который занимает лишнее место;
• светодиоды. Это сравнительно новые лампы, которые успели завоевать предпочтение большинства автолюбителей. Они безопасны, напряжение питания всего 12 В. Срок службы составляет д 50000 часов (галогенные — до 2000). Практически не нагреваются. Недостатком является направленное излучение светового потока. Если галогенные или ксеноновые образцы равномерно светят во все стороны, светодиодные лампы излучают в одном направлении, поэтому используют сразу по нескольку кристаллов, установленных на цилиндрическом основании. Помимо этого, светодиоды оснащены рассеивающими линзами, равномерно распределяющими поток во все стороны.

Несмотря на явное преимущество светодиодных ламп, рекомендуется выбирать галогенные конструкции. Это предписано правилами, запрещающими вмешательство в конструкцию автомобиля. Самовольная замена светильников может стать причиной высокого штрафа или лишения водительских прав. Лампочки в фары ВАЗ 2114 следует устанавливать только штатные, которые установлены на заводе-изготовителе.

☝️ Грамотные LED лампы rVolt ? на ЧЕТЫРКУ. ВАЗ 2114.

Лампы какого производителя лучше купить

Как мы уже выяснили, для замены ламп ближнего и дальнего света на ВАЗ 2114 и подобных ему моделях нужно купить лампу типа H4. Я составил список популярных моделей по убыванию цены. Нельзя четко сказать, что какая-то лампа хорошая, а какая-то плохая. Они все сполна оправдывают свою стоимость. Итак, наш рейтинг ламп:

Philips H4 X-treme Vision

Philips H4 3700K X-treme Vision +130% — лампа от известного производителя с усиленным световым потоком. У неё стандартная мощность 55/60Вт, поэтому тебе не стоит переживать за сохранность бортовой сети и нагрузку на генератор. Но при этом световой поток увеличен по сравнению со стандартными H4. Производитель заявляет, что они на 130% ярче обычных галогенок. Их стоимость на февраль 2019 года — 1055 руб., что равно примерно 16 долларам.

Osram H4 Night Breaker

Osram H4 Night Breaker Unlimited +110% Ещё одна лампа с увеличенным световым потоком от не менее известного производителя. У автолюбителей этот бренд сыскал популярность. Отмечают и то, что бракованные лампочки попадаются редко. Осрам заявляет, что они будут светить на 110% ярче, чем стандартные, при стандартной мощности 55/60 Вт. Стоят они дешевле, чем аналоги конкурента от «Филипса»: 795 руб., что эквивалентно 12 долларам.

OSRAM H4 Ultra Life

OSRAM H4 Ultra Life — такую лампу лучше поставить в фары тем, кто хочет, чтобы она светила долго и не нужно было лишний раз её менять. Производитель заявляет в 4 раза больший срок службы, чем у обычных галогенок. Напомним, что средний срок службы галогеновых ламп — 600 часов. Пользователи отмечают, что продукция серии Ultra life действительно служит долго. Стоимость этих ламп – 380 руб., это почти 6$.

Но если же ты хочешь сэкономить, то обрати внимание еще на два бренда – GE и Маяк. General Electric H4

General Electric H4

General Electric H4 12V 60/55W P43t GE – это недорогие лампы. Автовладельцы отмечают, что они работают в штатном режиме на протяжении всего заявленного срока службы без нареканий. Форма светового пучка правильная, а стоят они всего 270 руб. или 4$.

Маяк H4

Маяк H4 12V60/55W – лампы, которые стоят еще дешевле. Самое то для таксистов и молодых владельцев отечественных автомобилей. Дают сравнительно неплохой свет за свои 215 руб. или 3.3$.

Почему не горит правый задний габарит на ваз 2109



Лучшие новости сайта

Любой автомобиль по сегодняшним стандартам правил дорожного движения обязан быть оснащен определенным набором световых огней различных цветов и размеров. Сюда входят стоп-сигналы, фары ближнего и дальнего света. Но больше всего интерес представляют габариты :

• Передние справа и слева;
• Аналогично задние.

Задние габаритные огни

Инженеры расположили их так, чтобы их было видно с любой стороны, то есть с каждого борта машины. Назначение их лежит в оповещении водителей о присутствии автомобиля в том или ином месте постоянно горящими желтыми лампочками. К тому же габаритные огни обязаны быть включены вместе с ближним светом фар при движении согласно правилам дорожного движения на сегодняшний день. Соответственно их отсутствие влечет за собой наложение штрафа, поэтому следить за состоянием габаритов необходимо регулярно, а поломки устранять вовремя. Давайте разберемся почему не работают габариты ВАЗ 2114 и какими путями можно решить этот вопрос в любом случае.

Техническое устройство

В одних ситуациях бывает так, что задние габариты ВАЗ 2114, в других случаях только передние, но их устройство и принцип работы идентичен. Боковые огни располагаются в корпусе подворотников, а передние и задние нашли себе место в корпусе фар в той же области. На существует специальная клавиша габаритных огней, которая и позволяет ими управлять, рядом с ней находятся и включатели фар, и . Когда водитель касается этой кнопки и включает их, то одновременно с этим загорается соответствующая лампочка на приборной панели, которая не даст водителю забыть о совершенном действии.

Предохранители

Для защиты от перепадов напряжения и других влияний на электрическую составляющую в цепь вместе с лампочками и кнопкой включен еще огней. В момент перенапряжения он перегорает, но все остальное в цепи за счет этого остается целым. Он подкапотном пространстве, где в ВАЗ 2114 нашел себе место целый блок предохранителей на все электросети в машине.

Поскольку на всех них есть маркировки, то легко можно обнаружить те детали, что нам нужно: F10 отвечает за сохранность ламп левой стороны машины, а F11 за правый. Таким образом, в случае отказа одной половины, например, когда не горит задний левый габарит правая часть авто останется работоспособной и свою работу выполнять будет. А если перегорает предохранитель габаритов, то заменить его в принципе достаточно просто – это считается простейшей неисправностью этого рода.

Схема и расположение предохранителей на ВАЗ 2114(так же на 2113 и 2115)

Неисправности и их устранение (задние и передние габариты)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

• Отсутствие напряжения на фарах;
• Перегорели лампы;
• Сгорел предохранитель;
• Вышел из строя блок предохранителей;
• Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

1. Сначала нужно отыскать где изнутри находится подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Что же касается предохранителей если не горит задний правый габарит, то чтобы обойтись без специальных инструментов и диагностировать причину нужно просто заменить подозрительный предохранитель на новый и посмотреть исправится ли ситуация. Если лампы загорятся, то дело было в нем, а если нет, значит, придется искать причину дальше.

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

• фары с лампочками;
• комплект проводов;
• электромагнитное реле;
• кнопка включения ПТФ;
• стяжки и клипсы для фиксации проводов;
• схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

Клавишу включения ПТФ располагают, как правило, вместо одной из заглушек, расположенных на торпеде

Реле закрепляют возле монтажного блока, для чего необходимо открутить две гайки крепления

К монтажному блоку прокладывают жгут проводов с четырьмя контактами, который идёт в комплекте

Схема включения противотуманных фар: 1 — противотуманные фары; 2 — реле включения противотуманных фар; 3 — монтажный блок; 4 — выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа); 5 — переключатель наружного освещения (фрагмент); А — к источникам питания; В — к регулятору освещения приборов

Крепление «массы» выполняют к фарам головного света, плюсовые провода подводят ко 2 и 3 контакту колодки №8

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Если на современных автомобилях даже бюджетного сегмента противотуманные фары — это базовое оборудование, то для ВАЗ-2114 — опция. С завода противотуманки установлены только на люксовой комплектации, да и то, не всегда. Установка противотуманок своими руками не вызовет никаких сложностей, если знать некоторые нюансы и уметь различать провода по цветам. Но для начала подберём комплект для установки.

Особенности процесса

Чтобы процесс демонтажа и замены компонента освещения прошел удачно, убедитесь в том, что в блоке отражателя отсутствует конденсат. Если влагу в блоке вы все же обнаружили, произведите очистку канала дренажа, который вы сможете найти возле крепления лампочки для поворота (слева или справа авто).

Можно дать еще несколько советов автомобилистам:

• учитывайте интервал с момента выключения системы освещения на автомобиле. Не начинайте работу сразу после отключения системы освещения, так как это может стать причиной ожога;
• замену какой бы лампы вы ни проводили (ксеноновой или галогенной), работайте в защитных перчатках;
• не производите замену на чересчур мощные элементы освещения, так как они могут привести к выходу из строя осветительного прибора.

Если хотите больше интересных статей по тематике авто, подпишитесь на наш канал в .

Неполадки в устройстве звукового сигнала

Механизм сигнального устройства не защищен от попадания влаги внутрь. Отчего окисляются контакты и мембрана. Если окислены внешние контакты подключения провода к сигнальному устройству, снимать его не надо. Достаточно вынуть разъем и зачистить контакты. Если эта процедура не помогла, то придется снять сигнальное устройство, выкрутив винты, чтобы проверить состояние мембраны. Иногда бывает достаточно промыть мембрану керосином или зачистить мелкой наждачкой. Но если обнаруживается на мембране трещина, или иной дефект, тогда придется купить новое сигнальное устройство и установить его.

Сигнал не работает. Как найти причину.

Законное применение светодиодного освещения

Существуют случаи, в которых дополнительные светодиодные фары ближнего и дальнего света разрешены, соответствуют всем правилам:

1. При производстве данного автомобиля на заводе-изготовителе изначально были установлены фары со светодиодами. В таком случае закон не нарушен, а штрафы водителю не грозят. Инспекторы ГИБДД отлично владеют необходимой информацией.
2. На машинах данной марки на заводе устанавливают светодиодные фары. Если раньше они выпускались с галогенными фарами, их допускается переустановить самостоятельно. Однако фары должны полностью соответствовать по марке, классу и мощности, типу отражателей.

Таким образом, если возник вопрос, разрешены ли диодные лампы в фарах, ответ будет следующим: со стопроцентной гарантией можно не беспокоиться по этому поводу, когда диоды установлены изначально.

Не работают стопы ВАЗ 2114 (2113)

Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.

Перегорела лампа стоп-сигнала в заднем фонаре

Чаще всего перегорает всего одна лампа, но бывает, что и две.

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

Окислились контакты в патроне лампы стопа

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

Неисправна колодка проводов на задний фонарь (фишка)

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

Сгорел предохранитель в монтажном блоке

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

Осыпалась дорожка в плате заднего фонаря

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Пропала «масса» заднего фонаря

При этом может не работать или один или два фонаря. Минусовой провод лампы каждого из задних фонарей выходит из его соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Со временем это соединение окисляется и контакт пропадает (цепь размыкается).

Необходимо отвернуть гайку крепления наконечника минусового провода к кузову. Зачистить шпильку и наконечник. После чего контакт восстановится и стоп загорится.

Неисправен выключатель стоп-сигналов

В случае его неисправности не будут гореть оба стоп-сигнала. Выключатель расположен под педалью тормоза и после ее нажатия замыкает контакты электрической цепи стопов.

Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

«Обрыв» в электрической цепи ламп стопов

Причиной «обрыва» могут быть ненадежно закрепленные фишки жгутов проводов, окисление контактов в них, переламывание проводов цепи или их повреждение в результате ремонта.

При помощи мультиметра в режиме вольтметра можно проверить наличие напряжения на различных участках электрической цепи и определить поврежденный участок. Для этого лучше всего использовать схему.

В первую очередь проверяем наличие напряжения на наконечнике красного провода в колодках задних фонарей чтобы понять неисправность в фонарях или цепи. После чего проверяем наличие напряжение на наконечнике бело-красного провода выключателя стоп-сигналов под педалью тормоза.

Примечания и дополнения

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Если не горят все лампочки

Иногда на 2114 перестаёт полностью гореть подсветка приборной панели. Обычно, чтобы восстановить её работоспособность, требуется поменять предохранитель. В монтажном блоке нового образца – это F10 на 7,5 А. Деталь имеет зелёный цвет. Её местоположение представлено на рисунке ниже: Замена плавкого элемента, как правило, не вызывает трудностей у автолюбителей. Поменять его можно самостоятельно. Поэтому, когда панель приборов перестала гореть, нужно достать предохранитель и установить исправный. Если всё заработало, значит, неисправность определена правильно. В случае сомнений деталь можно проверить мультиметром. Но иногда приборка может не гореть и по иным причинам. Это:

• Перегорание контактной платы;
• Обрыв проводки;
• Окисление контактов.

Диагностировать их можно с помощью мультиметра и при визуальном осмотре. Обычно определить и устранить эти неисправности можно самостоятельно. Но в некоторых случаях может потребоваться помощь автоэлектрика.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

Рекомендуем:   Как поменять лампочку ближнего света на ВАЗ 2114 – все тонкости и нюансы процедуры

а) при замене лампы габарита в передней блок-фаре:

– выключить все наружное освещение и открыть капот

– отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

– вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

– установить патрон и кожух на место

б)  при замене лампочки габаритного света в заднем блоке фонарей:

– отключить освещение и открыть багажник

– снять декоративную обивку и вытащить колодку с проводами из контактной группы

– сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой

– вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки

– поставить новый осветительный прибор и установить панель в обратном порядке

• Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
• Промаргивание при включенных габаритах или слабое свечение ламп.Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
• Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.
