Датчик ударов сигнализации как настроить чувствительность

Настраиваем чувствительность датчика удара

Общая последовательность действий при настройке чувствительности датчика удара приведена ниже:

Отключите АКБ

Внимание! Документация к некоторым автосигнализациям запрещает это делать. В таком случае снимите предохранитель освещения чтобы предотвратить слишком быструю потерю энергии батареей.
Найдите место установки чувствительного элемента сигнализации

В большинстве случаев он располагается под передней панелью, но возможны разные варианты. Изучите инструкцию к транспортному средству. Ищите на ней термин VALET – это стандартное обозначение датчика удара.
Перед началом регулирования параметров отключите режим охраны. Переключите систему в режим программирования. Точный метод настройки датчика удара зависит от особенностей установленной автосигнализации. В старых моделях для этого применяется винт, в новых – кнопки.
Обратите внимание на шкалу чувствительности сигнализации. На ней указываются доступные уровни. Их количество обычно составляет от 0 до 10, где 0 – это полное отсутствие реакции на события, а 10 – максимально возможная чувствительность. В новых машинах показатель обычно установлен на 5.
Не рекомендуется слишком сильно повышать чувствительность датчика удара. Большинство моделей сигнализации рассчитано примерно на 10 срабатываний за 1 цикл, после чего автомобиль придется заново ставить автосигнализацию в охранный режим.

Выбор конкретных параметров автосигнализации зависит от характеристик автомобиля (его веса, способа монтажа охранных компонентов) и обстановки в месте парковки. При выборе подходящего показателя рекомендуется постоянно проверять стабильность срабатывание датчика. Выберите определенное число и слегка ударьте кузов. Если реакции не последовало, ударьте чуть сильнее. Определите, при каком усилии раздается оповещение системы безопасности.

Чтобы добиться максимальной точности, поставьте машину в режим охраны и подождите около трех минут, после чего проверяйте чувствительность сигнализации. После каждой проверки ждите еще пару минут. Во многих защитных системах автосигнализация переводится в режим повышенной чувствительности, если корпус только что подвергся механическому воздействию.

Иногда возможна настройка сигнализации в полуавтоматическом режиме. В таком случае датчик переводится в режим «обучения», после чего нужно наносить по кузову удары разной силы. Однако помните, что автосигнализация по-разному воспринимает механические нагрузки на разные части автомобиля. Например, удар по колесу «ощущается» слабее, чем по капоту.

Возможные неисправности

Неисправности, с которыми может столкнуться автовладельцу:

1. Батарейки в пульте. Если сигнализация стала работать некорректно, сначала надо произвести проверку работоспособности аккумулятора. Батарейки в пультах Старлайн не отличаются длительным ресурсом эксплуатации, поэтому при первых симптомах разряда они подлежат замене. Снижение заряда характеризуется потускнением диода и экрана.
2. Если возникли проблемы с питанием, это может быть обусловлено севшей аккумуляторной батареей авто. Причину надо искать в неисправностях предохранительного блока либо цепи питания противоугонной системы.
3. Неисправности в работе центрального процессора. Его поломка приведет к необходимости выполнения дорогостоящего ремонта, ведь вместе с управляющим модулем надо менять и пульты, а также другие комплектующие элементы противоугонной установки. Самостоятельно ремонтировать центральный блок не рекомендуется.
4. Выход из строя контроллеров. Эти компоненты можно заменить на новые, если модель сигнализации не слишком старая.

На практике все вышедшие из строя элементы, кроме центрального процессора, без проблем меняются на новые.

Владимир Коровин снял видео, в котором подробно рассказал о ремонте центрального блока сигнализации Starline.

Если не реагирует брелок

Неработоспособность пульта может быть связана с севшим аккумулятором.

Если батарейка целая и ее замена не дала результатов, причины неполадок могут быть такими:

• рядом с машиной есть высоковольтные линии либо радиостанция, это приводит к нарушению сигнала, которые не может дойти до центрального процессора;
• села аккумуляторная батарея авто;
• пульт вне диапазона действия антенны от сигнализации.

Если проблема кроется в одной из перечисленных причин, то машину надо отогнать в другое место и проверить работоспособность пульта.

Ремонт устройства выполняется так:

Разберите корпус пульта, используя маленькую отвертку. Убедитесь в том, что на внутренней схеме нет трещин и прочих повреждений. Должны отсутствовать следы плохой пайки.
Используя обычную строительную кисточку, произведите очистку внутренних компонентов

Удалите из корпуса всю пыль, при этом использовать жидкости для чистки не рекомендуется, это может навредить плате.
Если в ходе диагностики обнаружены отошедшие элементы на схеме, их надо осторожно припаять на место.
Электроцепи внутри брелка надо проверить тестером.

Если диагностика не позволила определить поломку, то причину надо искать в конденсаторном элементе. В режиме программирования, зажав клавишу, его надо повернуть на 10 градусов. Процесс выполняется до момента, пока пульт и брелок не пройдут синхронизацию.

Подробно о пошаговом выполнении ремонта брелка сигнализации можно узнать из ролика, снятого каналом AlanMorfreeman.

Ремонт сигнализации Starline

Ремонт противоугонного устройства заключается в замене вышедших из строя компонентов на новые. Неисправности, связанные с датчиком или повреждением проводки, можно решить самостоятельно. Вышедшие из строя контроллеры меняются путем демонтажа и замены на новые. Что касается электроцепей, то при незначительном повреждении провод можно дополнительно заизолировать, а если дефект серьезный, то он подлежит замене. Ремонт неполадок, связанных с блоком управления, следует доверить специалистам.

StarLine A94. Обзор, сравнение, настройки.

Режимы чувствительности датчика удара в доводчике.

Как уменьшить чувствительность

Настройка внешнего датчика удара

Внешний датчик удара сигнализаций семейств StarLine Twage и Dialog имеет два раздельных органа управления – компактные подстроечные резисторы с головками под тонкую плоскую отвертку.

Рядом с каждым резистором есть контрольный светодиод – в том случае, если при монтаже датчик удара легко увидеть, это облегчает настройку. Верхний подстроечник служит для установки предупреждения, нижний задает уровень тревоги. При необходимости настройки проще сделать так:

1. Поворачиваем оба подстроечника против часовой стрелки до упора, установив чувствительность на минимум. 2. Устанавливаем чувствительность предупреждения на треть, закрываем двери и ставим машину на охрану. 3. Выждав не менее 15 секунд, чтобы сигнализация активировала датчик удара, постукиваем по лобовому стеклу костяшками пальцев. Удары резкие, но не сильные. 4. Если уровень предупреждения достаточен, то оно сработает. В противном случае снимаем автомобиль с охраны, добавляем слегка чувствительность, ставим машину на охрану и повторяем шаг 3. 5. Настроив уровень предупреждения, выставляем уровень тревоги чуть меньше, чем задано настройкой предупреждения. 6. Поставив автомобиль на охрану и выждав 15 секунд, наносим кулаком резкий удар по краю лобового стекла. Если при этом сработает только предупреждение – добавляем чувствительность тревоги.

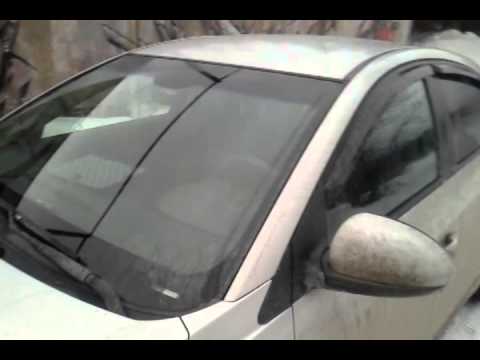

Видео: Ложные срабатывания сигнализации. Причины срабатывания.

Ложные срабатывания сигнализации. Причины срабатывания. Обзор avtozvuk.ua

Настройка встроенного датчика удара

В современных сигнализациях StarLine датчики удара и наклона не имеют никаких органов управления. Настройка осуществляется с помощью брелока или из мобильного приложения, что гораздо удобнее для пользователя. Для настройки датчиков с брелока:

• снимите автомобиль с охраны;
• на основном брелоке нажмите кнопку 3 до звукового сигнала, затем еще раз нажмите ее же кратковременно;
• на экране появится иконка молотка и цифра от 1 до 10, показывающая текущий уровень настройки уровня предупреждения;
• с помощью кнопок 2 и 3 уменьшите или увеличьте чувствительность;
• заново нажмите кнопку 3 длительно и кратко;
• на экране отобразится настройка уровня тревоги, который можно изменить кнопками 2 и 3. При этом число на экране должно быть меньше, чем задано для уровня предупреждения;
• еще раз длительно и кратко нажмите кнопку 3, чтобы сохранить настройки.

Еще проще настроить датчик удара через мобильное приложение. Перейдите к экрану «Настройки» для выбранного устройства и выберите пункт «Датчики удара и наклона». На открывшемся экране задайте нужные уровни ползунками и нажмите кнопку «Сохранить».

Ложные срабатывания сигнализации от звука проехавшего автомобиля или от грома являются следствием некорректной настройки датчик удара Starline. Внутри устройства расположен чувствительный элемент, воспринимающий вибрации. Дополнительный электронный блок позволяет изменять чувствительность элемента в зависимости от условий эксплуатации.

Включение датчика удара

Датчик удара позволяет оповестить водителя об опасности с помощью звукового оповещения и вибрации. Он размещается в салоне автомобиля, либо в моторном отделе. В редких случаях, на некоторых иномарках, датчик удара устанавливается в бензиновом отсеке. Не рекомендуется связывать подушки безопасности с датчиком удара, потому что при его поломке, система безопасности может не сработать в самый ответственный момент.

Для активации датчика удара, владельцу необходимо запустить охранный режим на брелке с помощью соответствующей кнопки, отключить его и потом заново произвести включение.

Как настроить

Регулировка рабочих параметров пьезоэлектрического элемента производится путем вращения регуляторов отверткой по часовой стрелке. На корпусе устройства нанесены пояснительные значки, указывающие направление вращения при повышении или понижении порога срабатывания. Дополнительные светодиоды красного и зеленого цвета позволяют визуально определить момент срабатывания при настройке датчика удара Starline A91.

На комплексе А93 настроить чувствительность можно через пульт управления, оборудованный дисплеем и блоком 2-сторонней связи. Дополнительная настройка производится при программировании автоматического запуска, позволяя игнорировать вибрации от вращающегося стартера или работающего силового агрегата.

https://youtube.com/watch?v=G3KKLyBuoKw

Для регулировки чувствительности датчика на комплексах А93 или А63 необходимо выполнить действия:

1. Отключить режим охраны и зажигание, а затем нажать на кнопку, расположенную рядом с клавишей, имеющей пиктограмму в виде окружности.
2. После приема сигналов на машине 2 раза сработает сирены, и трижды мигнет внешняя световая сигнализация. Брелок исполнит мелодию, а на верхней части дисплея отобразится индикация запрограммированного уровня предупредительной зоны сенсора. С завода программируется уровень 10, пользователь устанавливает параметр в диапазоне от 0 (выключено) до 14 (максимум). Для изменения числа используются кнопки, отмеченные значками треугольника.
3. Для перехода к корректировке тревожного уровня нажимается до подачи звукового сигнала клавиша, смонтированная рядом с кнопкой с эмблемой в виде круга. Затем необходимо повторно кратковременно воздействовать на кнопку. После подачи светового сигнала и мелодии на табло появляется текущее значение чувствительности (05 при заводской регулировке). Корректировка производится аналогично.
4. Сохранить настройки путем нажатия до сигнала и повторного короткого воздействия на кнопку, использовавшуюся для начала программирования. Процессорный блок подтвердит успех завершения процедуры подачей тройного сигнала лампами внешней светотехники и двойным гудком сиреной. Дополнительно подается мелодичный сигнал зуммером пульта управления.

Как уменьшить чувствительность сигнализации Starline

Чтобы убавить чувствительность на комплексах А93 или А63 в момент работы автозапуска, потребуется выполнить действия:

1. Отключить зажигание, а затем 5 раз нажать на кнопку входа в меню, при помощи которого настраивают сигнализацию Старлайн. Повернуть ключ в замке, активировав цепи зажигания.
2. При помощи клавиш с символами треугольника выбрать раздел SF, отвечающий за регулировку дополнительных каналов.
3. Выбрать канал, отвечающий за работу силового агрегата, а затем длительно нажать на кнопку, расположенную около клавиши с пиктограммой в виде окружности. После подачи сигнала кнопка отпускается, а затем вновь нажимается кратковременно.
4. При помощи кнопок с символом треугольника выбирается функция 3. Для выбора значения режима используется кнопка включения охраны, которая прокручивает возможные варианты по кругу. Конструкция охранного комплекса позволяет временно снизить чувствительность во время работы мотора или совсем выключить сенсоры. Корректность настройки проверяется при пробных пусках и прогревах двигателя.
5. После программирования необходимого параметра требуется нажать длительно, а затем кратковременно на клавишу, использовавшуюся при входе в настройки дополнительного канала.
6. Для окончательного выхода потребуется отключить зажигание. После подачи 3 вспышек световой сигнализацией на дисплее пульта будет показано значение запрограммированной функции. После исполнения мелодии брелок переходит в стандартный режим с индикацией текущего времени.

Как увеличить чувствительность

Настроить чувствительность сигнализации А91 возможно по алгоритму:

1. Повернуть регуляторы до упора против часовой стрелки.
2. Отрегулировать предупредительный уровень поворотом корректора на 1/3 хода. Настройка производится при открытой водительской двери и выключенном режиме охраны.
3. Владелец периодически проверяет силу воздействия на кузов, при которой срабатывает датчик удара. Порог определяется нанесением легких ударов по центральной стойке или крыше кузова. Для проверки требуется активировать режим охраны и подождать 15-60 секунд (зависит от настроек) для включения сенсора
4. Установить тревожный уровень по аналогичному алгоритму. В ходе изменения настройки чувствительности сигнализации следует помнить, что значение предупредительной зоны не должно превышать параметр тревожного уровня.

Уменьшение чувствительности

Если в автомобиль по умолчанию установлена штатная сигнализация, то расположение блока управления и датчика удара можно найти в сервисной книге. В противном случае лучшим выходом из положения станет ориентир на кнопку Valet, от которой отходят провода. По ним можно найти системы. Блок управления будет вмонтирован в область педального узла

Для уменьшения чувствительности важно обнаружить на блоке элемент управления, который отвечает за эту функцию. Необходимо выставить показатели чуть выше среднего предела и не ниже 4-5 единиц

В ином случае система оповещения будет работать неправильно, а в результате чувствительность станет крайне слабой и неспособно передать сигнал о серьезных нанесенных повреждениях корпусу и колесам автомобиля. Другим важным фактором уровня чувствительности является положение антенного модуля. При ее установке на лобовом стекле фактически исключается срабатывание системы при плотном ударе по колесам и в заднюю часть корпуса. Настройка параметров системы происходит простой переноской модуля на другую часть стекла с последующим ударным тестом.

Программирование брелка Старлайн А92

Как прописать брелок Старлайн А92 самостоятельно

Для прописки основного или дополнительного пульта А92 с обратной связью лишь требуется выполнить такие команды:

• включить зажигание авто;
• нажать шесть раз сервисную клавишу Valet;
• дождаться четырёхкратного звукового сигнала;
• если брелок основной, то одновременно зажимают первую и вторую кнопки, а если дополнительный — то вторую и третью и ждут звукового сигнала.

Брелок Starline A92 A94

Каждый новый пульт прописывают в памяти по такой же процедуре. Всего устройств одновременно может быть прописано четыре. Число сигналов, издаваемых машиной при этом равно номеру пульта управления. Перенастроить брелки можно точно так же.

Срабатывает сигнализации сама по себе Старлайн: причины и регулировка системы

Многие автолюбители при покупке нового автомобиля предпочитают установку системы Старлайн, обеспечивающую защиту от угона. При монтаже сигнализации в салоне ее зачастую настраивают под очень высокий порог чувствительности, в результате чего система срабатывает от проезжающего рядом транспорта или плохих погодных условий. В стандартный комплект сигнализации входит двухуровневый ударный датчик, который фиксирует все внешние воздействия и в автоматическом режиме передает данные владельцу.

Система датчика позволяет анализировать две зоны контроля и разделять их на слабые и сильные воздействия. При легком касании колеса или корпуса авто сигнализация оповестит о факте коротким сигналом. Сильный удар активирует тревогу. Но, исходя из многочисленных внешних факторов, Старлайн может давать определенные сбои, которые обуславливаются чрезмерной чувствительностью системы, и сигнализация срабатывает сама по себе.

Общие положения о настройке системы

Чувствительность сигнализации Старлайн настраивается самостоятельно. Для этого необходимо найти определенное положение для установки датчика удара. Инструкция гласит, что производитель рекомендует интегрировать систему распознавания в основание рулевой колонки. Датчик оснащен двумя тончайшими механизмами регулировки, позволяющими регулировать чувствительность. Для этого используется стандартная крестовая отвертка. Для уменьшения показателя механизм поворачивается влево, а для увеличения, соответственно, вправо.

Причинами постоянного срабатывания сигнализации являются:

• Настройки чувствительности сигнализации по умолчанию установлены на предельный максимум.
• Плохое закрепление блока сигнализации и ударного датчика. Для решения проблемы необходимо заново их закрепить к твердой поверхности. Они не должны болтаться или висеть.

Важно: Если настройка чувствительности не помогает и блок управления прочно закреплен, но проблема постоянного срабатывания сигнализации осталась то это говорит о том, что датчик сломан. Необходимо обратиться в сервисный центр для его замены

Определение чувствительности сигнализации и регулировка датчика

Двухуровневый датчик, установленный по умолчанию в системе Старлайн действует на так называемом пьезо-эффекте. Звуковая волна доходит до корпуса автомобиля еще до удара. Это обеспечивается только плотным креплением датчика на металлический элемент, непосредственно связанный с кузовом. Для настройки чувствительности убавляются обе зоны, но прибавляется зона предупреждения, находящаяся напротив зеленого индикатора. После автомобиль устанавливается в режим охраны и по истечении 40 секунд необходимо аккуратно ударить по корпусу.

Данное действие укажет на уровень чувствительности – если она избыточная, то ее необходимо убавить. Та же самая процедура проводится для налаживания зоны полной тревоги.Максимальным показателем чувствительности тревожного и предупредительного индикаторов ударного датчика соответствует значение 14. Минимальным показателем (загрублением) – 0,1. Значение 0 полностью отключает датчик удара.

Уменьшение чувствительности

Если в автомобиль по умолчанию установлена штатная сигнализация, то расположение блока управления и датчика удара можно найти в сервисной книге. В противном случае лучшим выходом из положения станет ориентир на кнопку Valet, от которой отходят провода. По ним можно найти системы. Блок управления будет вмонтирован в область педального узла

Для уменьшения чувствительности важно обнаружить на блоке элемент управления, который отвечает за эту функцию. Необходимо выставить показатели чуть выше среднего предела и не ниже 4-5 единиц

Старлайн а91

В ином случае система оповещения будет работать неправильно, а в результате чувствительность станет крайне слабой и неспособно передать сигнал о серьезных нанесенных повреждениях корпусу и колесам автомобиля. Другим важным фактором уровня чувствительности является положение антенного модуля. При ее установке на лобовом стекле фактически исключается срабатывание системы при плотном ударе по колесам и в заднюю часть корпуса. Настройка параметров системы происходит простой переноской модуля на другую часть стекла с последующим ударным тестом.

• Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
• Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?

Регулировка устройства Старлайн SS205

В самом начале хозяин автомобиля должен отыскать место, в котором возможно будет разместить ДУ. В большинстве случаев водители крепят прибор в салоне авто под поверхностью панели, при установке СТО — мастера. Также датчик удара можно размещать прямо под панельным блоком на пол. В тех или иных случаях, ваш Старлайн будет располагаться в помещении автомобильного салона, спрятанный в передней части. Некоторые водители могут быть не в курсе, что в самих инструкциях датчик удара обозначается надписью VALET.

После удачного обнаружения ДУ, на его поверхности необходимо отыскать винтик, служащий креплением для прибора. Нужно взять соответствующий тип отвёртки, а потом вращательными движениями начать аккуратно откручивать винтик, наблюдая за степенью оптимальной чувствительности. Определить порог чувствительности можно, ориентируясь по стрелочкам, расположенным на поверхности корпуса. Эти стрелочки помогут вам разобраться, в какую сторону придётся вкручивать винтик для повышения либо понижения “гаммы ощущений” устройства.

Как отключить

Отключение датчика удара применяется для снижения числа ложных срабатываний, вызванных внешними факторами. В момент дистанционного или автоматического пуска силового агрегата охранный комплекс выключает сенсор, поскольку вибрация от работающего двигателя воспринимается датчиком как попытка проникновения в салон автомобиля. При настройке параметров работы дополнительных каналов допускается установка параметра с временным отключением сенсора чувствительности удара.

Чтобы отключить на Starline А91 или А93 датчик удара, потребуется 2 раза нажать на кнопку пульта, обозначенную пиктограммой закрытого замка. Автомобиль отреагирует двойным сигналом внешней световой сигнализации, брелок подаст мелодичный сигнал, а на табло отобразится текст ДАТ1, указывающий на временное отключение предупредительного уровня чувствительности. При повторном двойном нажатии на кнопку подаются тройные сигналы лампами и зуммером, а затем отключается тревожный уровень. На дисплее появляется текст вида ДАТ2.

Владелец автомобиля может выключить сенсор путем поворота регулятора чувствительности в минимальное положение. На комплексе А93 требуется установить нулевое значение через меню настройки. Отключать датчик удара на Starline A91 путем отсоединения жгута кабелей от процессорного блока не рекомендуется.
