Нет давления в бачке гидроусилителя руля

Устройство гидроусилителя руля

Конструктивно система гидравлического усилителя в автомобиле состоит из следующих элементов:

1. Насосный механизм. Этот узел используется для поддержания необходимого уровня давления и обеспечения эффективной циркуляции смазочной жидкости по магистралям системы. Насос устанавливается на силовом агрегате в моторном отсеке. Его активация начинается в результате воздействия ременной передачи от коленчатого вала. В основном на ГУРах устанавливается оборудование пластинчатого типа.
2. Распределительное устройство. Представляет собой высокоточный механизм, использующийся для направления потоков смазочного вещества в определенную полость гидравлического цилиндра, а затем в расширительный резервуар. Данный элемент монтируется на компонентах рулевого приводного устройства или на валу самого механизма. В зависимости от производителя авто, распределители бывают осевыми и роторными. В первом случае подвижный элемент выполнен в виде золотника и перемещается поступательно, во втором — вращается.
3. Гидравлический цилиндр предназначен для проворачивания колес под воздействием поршня и штока. Сам механизм монтируется в рулевую систему либо встраивается между компонентами приводного устройства и корпусом.
4. Расширительный резервуар — бачок, в котором собирается смазочная жидкость. Данная емкость оборудуется фильтрующим устройством и щупом для диагностики уровня расходного вещества. Смазочный материал предназначен для обработки всех элементов повышенного трения. Также он используется для передачи усилия от насосного механизма к гидравлическому цилиндру.
5. Соединительные магистрали повышенного давления. Используются для циркуляции смазочной жидкости между насосным устройством, распределительным узлом и гидроцилиндром. С помощью патрубков соединены все основные элементы системы. Из расширительного резервуара в насосный узел и из распределительного устройства в бак смазка подается по магистралям пониженного давления.

Пользователь Павел Ковалев подробно рассказал об устройстве и принципе действия системы гидравлического усиления руля.

Устройство и принцип работы насоса ГУР. Типичные неисправности.

Разгрузочное давление

Чтобы определить какое давление в гидроусилителе руля максимальное, необходимо увеличить обороты двигателя как минимум до 1500 об/мин. Чтобы измерить разгрузочное давление в системе ГУР, необходимо медленно закрыть обратный клапан и при этом следить за стрелкой на манометре.

Давление для мотора G16 составляет 6200-7000 кПа (62 — 70 кг/см 2 , 882 — 995 psi). Для мотора J20, разгрузочное давление составляет 6700-7500 (67 — 75 кг/см 2 , 953 — 1067 psi). В случае, если значение манометра выше требуемого, то, как правило, неисправен обратный клапан, а если ниже – плохо работает масляной насос или заедает пружина обратного клапана.

Источник

Что делать, если гудит гидроусилитель руля при повороте?

Дергается руль при повороте или проблемы ГУР

Гидроусилитель устанавливают на машины с рулевым управлением разного типа. В последнее время все больше автомобилей оборудуются системами с переменным коэффициентом, где степень усиления может быть зависимым от скорости движения. Это позволяет добиться высокой маневренности, особенно при прохождении поворотов.

Рано или поздно все агрегаты, узлы ломаются, и надо знать, почему гудит ГУР при повороте руля. Исправная система не может гудеть. Причина этого проста: нарушена циркуляция гидравлической жидкости из-за чего создается завихрение, еще в насос может попасть воздух, в нем могут образоваться задиры.

Стук также может появиться из-за высокого давления в напорной части.

Больше всего гидроусилитель страдает от неаккуратной езды по пыльной дороге.

Если водитель пренебрегает аккуратностью при езде по плохой дороге, то скоро появится не совсем привычный звук гидроусилителя при повороте руля. Самым первым симптомом неисправности является стук. Стучать может только червяная пара или шток о корпус. Такие признаки неисправностей ГУР нельзя оставлять без внимания, а еще лучше не допускать их.

Заезды на «бровки», резкие ускорения, когда руль находится в крайнем положении, увеличивают нагрузку на рулевой редуктор. Результат такого поведения — появляется гул при повороте руля.

Внешне признаки неисправности гидроусилителя можно запросто спутать с другими проблемами, поэтому нужна более подробная диагностика. Для начала следует заменить жидкость в бачке. Если она пенится, на поверхности образуются пузырьки, то нужен ремонт насоса.

Причиной посторонних звуков может быть изношенный подшипник. Иногда, чтобы найти поломку надо полностью разобрать рулевую.

Основные симптомы такие:

• по неровной дороге на поворотах появляется стук;
• слышится гул при повороте руля на маленькой скорости;
• тугой руль, что обычно проявляется при повороте в одну сторону.

А если ко всему прочему подклинивает руль при повороте, то это повод обратиться к специалистам

Теперь понятно, что диагностировать неисправности поможет пристальное внимание к поведению рулевой рейки, тщательный осмотр данного элемента

Что делать если гудит гидроусилитель руля

Самая распространенная жалоба автовладельцев – это гудит ГУР при повороте руля на месте. Первым делом приходит мысль о замене или ремонте насоса. Иногда это так и есть, но даже после замены жалобы на гудение остаются.

Еще одна распространённая проблема — клинит ГУР при повороте руля. Это свидетельствует о потере подвижности, «залипании» перепускного клапана насоса.

Причин может быть несколько, включая грязную жидкость, ее перегрев, недостаток, или удержание рулевого колеса в крайнем положении больше 5-10 секунд. Если гудит насос гидроусилителя руля, то устранить неисправность можно.

Обычно для этого надо полностью перебрать насос ГУР, промыть узлы и заменить изношенные детали.

Чтобы шум гидроусилителя при повороте руля не появился внезапно, надо почаще заглядывать в бачок и следить за уровнем жидкости.

Еще одна распространенная проблема — гудит гидроусилитель руля на горячую и на холодную, причем уровень шума достаточно высокий, его можно назвать даже «визгом». Причины следует искать в роторе с ламелями, эллипсе, подшипнике.

Падают обороты при повороте руля? Надо снова же заменить жидкость. Если это не помогает, то проблема в насосе. Когда при повороте руля падают обороты двигателя, то это может свидетельствовать о неполадках регулятора холостого хода.

Закусывает гур при повороте руля или полезные советы

Гидроусилитель руля создан для того, чтобы сделать вождение комфортным, приятным и беспроблемным. Правильный уход за этим агрегатом поможет предотвратить ряд проблем и трудностей, таких как появление нехарактерных звуков, течь, снижение производительности.

Вот список того, что поможет предотвратить большинство перечисленных неисправностей:

• стараться не наезжать на бордюрный камень;
• не ездить по плохой дороге на большой скорости;
• не удерживать рулевое колесо в крайнем положении больше 5 секунд;
• в холодное время года после прогрева не стоит выворачивать руль и сразу выезжать;
• не забывать об уровне жидкости и ее состоянии в бачке.

Впрочем, автомобилист не обязан знать, почему появляются посторонние звуки, а на повороте руля гул пропадает. Но эти знания помогут ему быстрее найти проблему и попытаться решить ее.

Главная дорога — Гидроусилитель руля

Самые частые поломки гидроусилителя руля

Как и все механизмы, гидроусилитель руля рано или поздно может поломаться. Все же есть частые и весьма редкие поломки, да и многое зависит от конструкции, производителя и того, как эксплуатируют систему гидроусилителя рулевого механизма. Так как механизмы в ГУР подвижные, со временем они выходят из строя. Как показывает практика, чаще всего всплывают такие неисправности:

• ослабление или износ ремня насоса ГУР;
• неисправность насоса;
• шум насоса;
• засор фильтрующего элемента в бачке;
• недостаточный уровень жидкости в бачке;
• разгерметизация системы;
• засор клапана насоса;
• засор гидросистемы;
• залита жидкость пониженной вязкости.

Можно сказать это основные неисправности, которые возникают в любом случае, в период эксплуатации. Проявление таких поломок может быть в повороте руля с большим усилием, передача толчков на руль, тяжело повернуть руль в одну из сторон с небольшим отклонением от центра, шум, вибрация и нечеткая работа руля (работает рывками). Все это первые признаки того, что отдельные элементы гидроусилителя руля выходят из строя.

Чаще всего ремонт таких поломок ГУР заключается в своевременной замене или регулировке ремня, долить жидкости в бачок, ремонт или полная замена насоса ГУР, устранение течи в системе гидроусилителя, возможная разгерметизация системы в целом. Казалось бы, мелочь, но с рулевым управлением не стоит шутить, так как дорога ошибок не прощает.

Как проверить ГУР на неисправность

Для тех, кто задался вопросом, как определить неисправность ГУР, есть ряд проверочных действий, с которыми вполне может справиться даже новичок. Перечислим по порядку как определить неисправность ГУРа самостоятельно.

Уровень жидкости в бачке

Первое, на что нужно обратить внимание при проблемах с гидроусилителем — проверить в бачке уровень его рабочей жидкости. У каждой машины, оборудованной ГУР, в подкапотном пространстве в общей доступности находится специальный небольшой расширительный бачок с рабочей жидкостью, что используется для смазки и охлаждения

На стенках бачка имеются отметки MIN и MAX (могут быть другие аналогичные пометки, в том числе рисунки), которые указывают, соответственно на минимальный и максимальный уровень жидкости в системе. Необходимо постоянно следить за тем, чтобы жидкости было достаточно. Заметное снижение её объема это повод искать причину утечки в системе, то есть, ее разгерметизации.

Натяжение ремня

Следующая обязательная проверка — усилие натяжения приводного ремня. У каждого автомобиля соответствующее значение указывается в мануале. Информацию о том, что он ослаб можно получить, лишь проверив рукой его натяжение, или по главному симптому, который заключается в писке ремня при холодном пуске двигателя, особенно в холодное время года. Натяжку выполняют с помощью специальных инструментов и приводных роликов. В качестве временной меры можно использовать кондиционер для приводных ремней. Но потом все равно нужно делать соответствующую натяжку.

Подтекание жидкости

Диагностика неисправностей ГУР обязательно подразумевает осмотр всех его магистралей на предмет утечки гидравлической жидкости. Места течи могут быть самыми разными, обычно это валы, подшипники, штуцеры, трубопроводы. Обязательно нужно проверить непосредственно насос ГУР на предмет подтекания.

Состояние жидкости и фильтра

При проверке обязательно обращать внимание на состояние фильтрующего элемента, а также гидравлической жидкости. Особенно это актуально при длительной их эксплуатации после замены

Изменения цвета на очень темный или появление запаха гари — повод немедленно ее поменять!

Завоздушивание системы

О попадании воздуха в жидкость гидроусилителя руля водителю могут «сообщить» два признака. Первый — наличие пены на поверхности жидкости в расширительном бачке. Причем она может даже бурлить, если покрутить рулем из стороны в сторону. Второй признак состоит в том, что рулевое колесо может самопроизвольно немного поворачиваться в одну или другую сторону

Обратите внимание, что это очень опасный сигнал, и прокачку системы нужно сделать как можно быстрее!

Статор и ротор насоса

При демонтаже насоса обязательно проводят осмотр состояния его ротора и статора. Если насос долго работал на грязной рабочей жидкости, сильно перегревался, то велика вероятность, что на рабочих поверхностях появятся задиры и царапины. Зачастую при этом повреждается еще и вал. В этом случае меняется либо рабочая пара, либо насос целиком. Разве что в качестве временного решения можно вынуть пластинки и перевернуть их. Так насос сможет еще походить некоторое время, но потом его однозначно нужно заменить на новый аналогичный.

Проверка подшипника

При значительном гуле насоса, износе его лопастей и/или повреждении внутренностей корпуса имеет смысл проверить подшипник насоса на предмет износа. Для этого необходимо демонтировать насос из своего посадочного места. После этого просто пальцами подергать подшипник в разных плоскостях. И если вдоль оси допускается минимальный люфт, то в перпендикулярной к оси плоскости люфт недопустим, поскольку в этом случае лопасти будут касаться в процессе движения внутренних поверхностей насоса.

Аналогичные рассуждения справедливы и для втулки. Однако в этом случае замене подлежит не втулка, а корпус, поскольку, во-первых, зачастую втулка попросту впаяна в корпус, а во-вторых, велика вероятность того, что втулка уже разбила корпус, и он будет заведомо поврежден.

Перепускной клапан

Когда существует неисправность перепускного клапана ГУР, то на горячем двигателе и высокой температуре окружающей среды к рулевому колесу при повороте придется прикладывать большие усилия. Во время демонтажа клапана необходимо проверить наличие задиров внутри посадочного места клапана. Если эти два фактора имеют место, то клапан подлежит замене.

Как проверить давление в гидроусилителе руля

давление в гидроусилителе руля

После чего необходимо снять защитный кожух, установленный на поддоне картера двигателя. Далее проверить уровень рабочей жидкости в масляном баке системы ГУР (при необходимости дозаправить) и натяжение приводного ремня насоса (при необходимости ослабить или подтянуть).

На следующем шаге «идем» туда, где расположен датчик давления (с левой стороны двигателя), и ставим зажим на шланге высокого давления, чтобы предотвратить вытекание масла после отсоединения патрубка.

Перед снятием шланга, следует тщательно очистить соединение патрубка высокого давления с масляным насосом, а так же обезопасить генератор от возможного попадания на его поверхность рабочей жидкости, например, накрыв его плотной тканью или пленкой.

Теперь нужно отсоединить шланг высокого давления от самого масляного насоса и на это место установить специальное дополнительное оборудование (датчик давления гидроусилителя руля, соединительные переходные шланги, переходная колодка).

Патрубок переходной колодки соединяем с манометром давления гидравлической системы и с выходным шлангом, и снимаем ранее закрепленный зажим

После чего нужно убрать из-под машины двухстоечный подъемник и завести двигатель. Автомобиль должен некоторое время поработать на холостом ходу при средних оборотах.

Чтобы полностью прогреть рабочую жидкость в системе ГУР, следует несколько раз повернуть рулевое колесо в обе стороны до максимальных положений. Если, в момент поворота руля, слышны скрипы, то скорей всего в гидравлику попал воздух, в таком случае ее необходимо развоздушить.

Теперь, когда все предыдущие шаги выполнены и все неполадки устранены, можно переходить непосредственно к измерению давления в гидравлическом усилителе руля.

Величина гидравлического давление в гур грузовых автомобилей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. После тщательной очистки соединения шланга высокого давления с насосом гидроусилителя, отсоедините шланг от насоса и установите специальное оборудование (датчик давления масла, соединительные патрубки). Затените каждую гайку с соответствующим моментом затяжки.
   • Специальный инструмент:
     • (А) — 09915-77411 (датчик давления масла)
     • (B) — 09915-77420

Чтобы проверить давление в гидроусилителе руля, для начала нужно установить автомобиль на специальный двухстоечный домкрат.

После чего необходимо снять защитный кожух, установленный на поддоне картера двигателя.

Далее проверить уровень рабочей жидкости в масляном баке системы ГУР (при необходимости дозаправить) и натяжение приводного ремня насоса (при необходимости ослабить или подтянуть).

Гидравлический усилитель руля (ГУР) в автомобиле

Было бы легче ответить на ваш вопрос, если бы вы указали модель транспортного средства.

На всех современных насосах гидроусилителя руля расположен редукционный клапан сброса давления, который изначально сконфигурирован на определенный показатель.

В отечественных транспортных средствах он составляет от 90 до 125 атмосфер, в иномарках — от 60 до 100 атмосфер. 1 атмосфера равна 1,01325 бар.

Все о замере показателя давления в гидроусилителе руля в домашних условиях

Для более точного измерения обратного гидравлического давления в системе ГУР, необходимо, чтобы автомобиль работал в холостом режиме, при средних оборотах, а рулевое колесо находилось в одно положении.

При измерении обратного давления, манометр должен показывать величины не более чем 1000 кПа (10 кг/см 2 , 142 psi).

Если показатель больше требуемого, скорей всего проблема в регулирующем клапане или же гидравлические патрубки загрязнены.

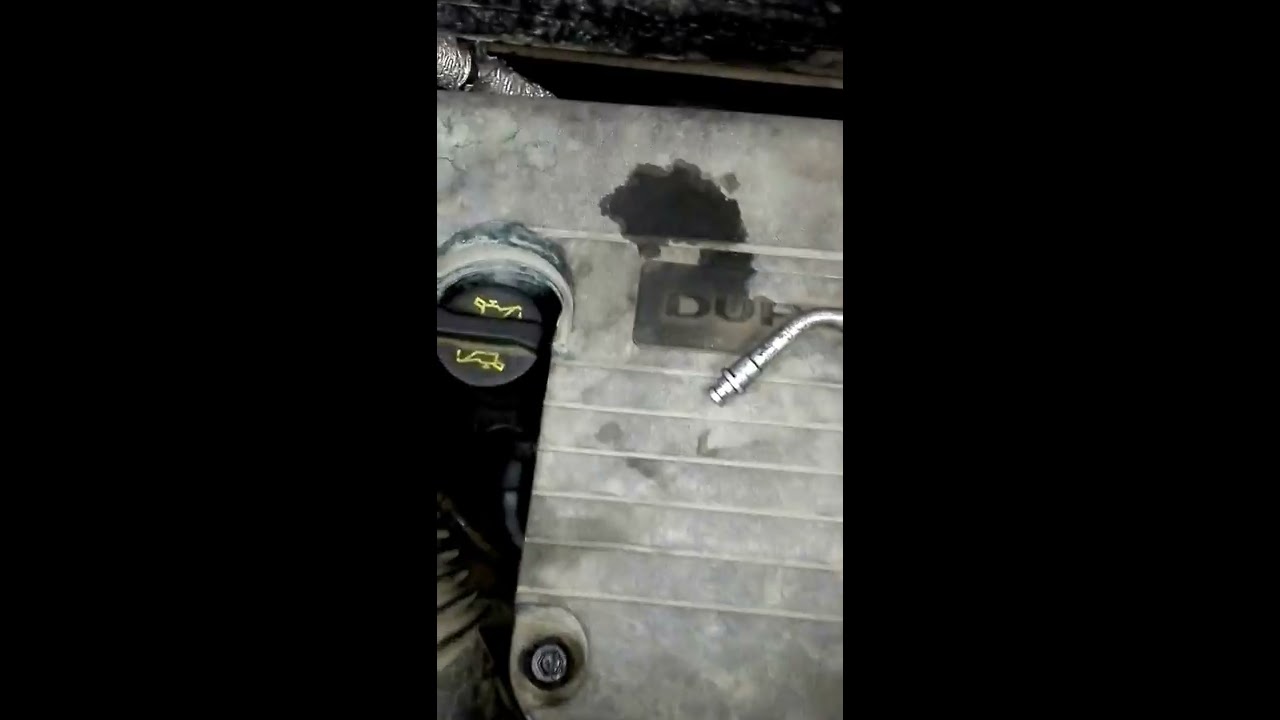

Шланг высокого давления ГУР на Ford Fusion

Обратите внимание =>  Молодая семья бийск 2019

Какое давление в системе гидроусилителя руля

Для легковых автомобилей главное назначение ГУР – обеспечение комфорта. Управлять транспортным средством, оснащенным гидравлическим усилителем руля, легко и удобно.

К тому же водителю не нужно для совершения маневра делать рулем полных пять-шесть оборотов в сторону поворота.

Такое положение вещей особенно актуально при парковке и маневрировании на узких участках.

Гидравлическое давление в системе ГУР

Конечно, это крайне простое описание и не затрагивает мелких, но важных деталей, тем не менее, именно эти узлы являются основными.

Теперь расскажем о каждом из компонентов, чтобы к итогу их описания у нас сложилась общая картина работы ГУР автомобиля.

В процессе описания компонентов, возвращайтесь к общей картинке выше, при этом вы будете более четко представлять связь компонентов между собой и их цели в системе.

Принцип работы гидроусилителя руля

Этот механизм представляет собой гидроцилиндр двойного действия. В нем имеется поршень, разделяющий цилиндр на две полости.

Во время поворота распределитель подает жидкость в необходимую полость, которая за счет давления заставляет перемещаться в необходимую сторону.

При этом поршень связан с рулевым механизмом, поэтому при перемещении он передает усилие на механизм.

Гидравлический усилитель рулевого управления автомобиля

1. Масло перекачивается по системе, а избыток давления направляется в расширительную емкость, пока водитель не начнет поворачивать рулевое колесо.
2. Во время поворота баранки торсион распределителя улавливает направление вращения, за счет чего срабатывает один из двух клапанов, открывающий проток гидравлической жидкости к поршню цилиндра.
3. Масло надавливает на поршень с одной стороны, заставляя его толкать рейку либо тягу в нужном направлении, пока водитель не перестанет поворачивать руль. Когда рулевое колесо останавливается в любом положении, распределитель закрывает клапан, а поршень прекращает подталкивать рейку.
4. При вращении баранки в обратную сторону первый клапан закрывается и тут же срабатывает второй. Жидкость поступает к поршню с другой стороны, заставляя его перемещаться и толкать рейку в другом направлении.

Гидроусилитель руля

В грузовых автомобилях КАМАЗ, ГАЗ, ЗиЛ и других широко используются насосы ГУР, интегрированные с бачком. Но сегодня больше распространены насосы с вынесенным бачком, что обусловлено удобством компоновки агрегатов на двигателе и в моторном отсеке, а также удобством обслуживания гидроусилителя.

Как самостоятельно проверить давление гидроусилителя руля

Установите свою автомашину на двухстоечный подъемник.

Затем снимите защиту, установленную на поддоне картера мотора.

Установите зажим прямо на подводящий трубопровод насоса гидроусилителя в рулевом управлении, для того чтобы снизить количество вытекания жидкости.

Обратите внимание!

Примите особые меры, защищая генератор от проникновения на него масла, непосредственно из системы гидроусилителя, находящегося в рулевом управлении.

Нужно отсоединить колодку проводов на датчике давления.

Освободите датчик давления.

Поставите штуцер манометра на место датчика давления.

Налейте в систему гидроусилителя на рулевом управлении масло (ELF RENAULT MATIC D2).

Устраните воздух из системы, поворачивайте рулевое колесо разные крайние положения, при неработающем моторе.

Обратите внимание!

При устранении воздуха из системы, не нужно удерживать рулевое колесо только лишь в крайнем положении, потому что это может привести к неисправности гидроусилителя, на рулевом управлении.

Поставьте колеса в то положение, в котором они должны двигаться по прямой.

Устраните воздух из системы, при помощи поворачивания рулевого колеса в разные положения, при работающем моторе.Доводите уровень масла в бачке до нормы.

Освободите правый, передний подкрылок, и естественно правое колесо, находящееся впереди.

Проверяете давление гидроусилителя руля, которое развивает насосом при поставленном в среднее положение рулевом колесе, таким образом, при отсутствии какого либо воздействия на него, уровень давления должен быть 5-7 бар.

Дальше, нужно проверить давление гидроусилителя руля, которое развивается насосом, если рулевое колесо, повернуто в крайнее положение, размер 79-86 бар.Нужно остановить мотор.

Поставьте зажим, на подводящий непосредственно трубопровод насоса гидроусилителя, на рулевом управлении, для того чтобы снизить количество жидкости которая вытекает.

Отстраните манометр, а также штуцер.

Поставьте датчик давления.

Стяните специальным моментом 12 Н•м реле давления.

Объедините его разъем.

Налейте в систему гидроусилителя, на рулевом управлении масло.

Устраните воздух из системы, при помощи поворота рулевого колеса из одного в другое крайнеее положение, при неработающем моторе.

Поставьте колеса в положение, при котором они должны двигаться по прямой.

Устраните воздух из системы, при помощи поворотов рулевого колеса из одного в другое крайнее положение, при работающем моторе.

Нужно довести уровень масла в бачке до нормы.

Виды гидроусилителей рулевого управления

Первоначально на легковые транспортные средства устанавливались ГУР, выполненные по схеме, аналогичной усилителям, устанавливаемым на большегрузные авто. Они имеют существенный недостаток: с увеличением скорости автомобиля для осуществления безопасного маневра требуется меньший угол поворота руля и прикладываемое усилие. На большой скорости существенно уменьшается обратная связь дорога-рулевое управление, водитель прекращает «чувствовать» дорогу. В условиях скользкого покрытия автомобиль может потерять управляемость.

Для устранения этой проблемы была разработана рейка с переменным отношением передачи. Такая рейка установлена на ВАЗ 2110. Она на небольших углах поворота руля имеет большое передаточное число.  Обычно это соответствует большим скоростям и малым углам разворота, где требуется небольшое усилие. Передаточное число уменьшается к «краям», то есть, на больших углах маневрирования, которые возможны при невысокой скорости.  Применение такой конструкции не устранило всех проблем управляемости.

Видео — виды рулевых реек, чем отличаются ГУР и ЭУР:

Виды рулевых реек. Чем отличаются ГУР и ЭУР, обзорная статья. Просто о сложном

Производители разработали электрогидроусилитель руля, добавив в стандартную схему электроклапан с электронной системой управления. ЭГУР в максимальной степени сочетает информативность руля и комфортные условия управления.

В некоторых моделях автомобилей насос ГУР вращается приводом электродвигателя. В таких случаях гидроусилитель работает даже при незаведенном двигателе.

В современных автомобилях все чаще устанавливают электроусилители рулевого управления. Их существенный недостаток – полная зависимость от исправности и надежности электроники. В случае отказа какого-либо из электронных узлов, приводов, даже предохранителя, эффективность электроусилителя руля становится нулевой, управляемость резко ухудшается.
