Описание коробок передач
Конструктивно, десяти ступенчатая трансмиссия, это коробка с пятью ступенями и редуктором. Такая схема использует 10 передних передач и 2 задние передачи. Трансмиссия популярна, используется для установки на транспорт, перевозящий тяжелый груз. Механизм получил индекс 15.
Отличительные особенности коробки КамАЗ-15:
- Используется в паре с усиленным синхронизатором делителя;
- Модернизированы и усилены шлицы, крепления деталей убраны из коробки;
- Модернизирована фиксация шестерёнок трансмиссии;
- Увеличена высота зубьев.
Клапан включения понижающей передачи (делителя) КамАЗ-15:
Пневматическая система активирует и управляет делительным устройством трансмиссии КамАЗ. Работоспособность и долговечность агрегата напрямую зависит от правильности использования этого узла. По этой же причине, осмотр трансмиссии КамАЗ проводится на специализированных станциях.
Элементы трансмиссии КамАЗ:
- Корпус коробки со встроенными валами: ведущий, ведомый, промежуточный;
- Шестерёнчатый механизм активации реверса;
- Верхний кожух;
- Сборно-разборный механизм, переключающий ступени;
- Силовой агрегат, расположенный в передней части корпуса.
Какие ошибки в эксплуатации могут привести к поломке КПП?
В транспортных средствах КамАЗ 6520 и 5460 используются трансмиссии 16S151ZF-ECOSPLIT. К машине прилагается мануал по эксплуатации таких КПП. На практике они часто выходят из строя именно из-за неправильной эксплуатации. Поэтому автовладельцу необходимо внимательно изучить инструкцию, чтобы соблюдать требования и не допускать ошибок.
Рассмотрим основные ошибки, которые допускают автовладельцы при эксплуатации коробки передач:
- Когда водитель переключает скорость, педаль сцепления должна быть выжата до упора. Если вы не выжимаете сцепление до конца, в результате это приведет к ускоренному износу синхронизаторных устройств трансмиссии.
- Одно из главных требований — запрещается переключаться с повышенных передач на пониженные. То есть переходить с 5, 6, 7 или 8 скорости на 1, 2, 3 и 4, если скорость движения транспортного средства составляет больше 30 км/ч. Такая ошибка быстро приведет к выходу из строя синхронизатора демультипликатора.
- При необходимости переключиться с повышенной скорости на пониженную, делать это нужно последовательно. Перескакивать через передачу нельзя, поскольку это также станет причиной разрушения синхронизаторов трансмиссии. Если нужно переключиться на повышенную скорость, то такое переключение допускается.
- Нельзя полностью обхватывать рычаг коробки, переключаясь с одного диапазона скоростей на другой. Процесс переключения должен осуществляться открытой ладонью.
- При необходимости перейти из нейтрального положения I в положение II нужно действовать легким ударом открытой ладони, сцепление при этом не включается. Так переключается демультипликатор.
- Нельзя при езде на нейтральной скорости перемещать селектор вправо или влево для поиска нейтралки. В камазовской коробке передач есть крепления, которые фиксируют селектор КПП в нейтральном положении. Причем держат они его между третьей и четвертой скоростями в пониженном диапазоне, а также между пятой и шестой скоростью в повышенном.
- Нельзя двигаться накатом под уклон. Маслонасос трансмиссии вращается от движения первичного вала коробки. Когда машина двигается накатом, мотор функционирует на холостом ходу, а маслонасос на пониженных оборотах. Из-за этого образуемое насосом давление будет недостаточным для оптимальной смазки подшипниковых элементов. А если смазки не хватит, то подшипники быстро перегреются.
- Не допускается буксировка транспортного средства при подсоединенном карданном валу от коробки передач к ведущему мосту либо к раздаточной трансмиссии. Имеются в виду полноприводные авто. При невыполнении этого правила маслонасос коробки может выйти из строя в результате недостатка смазки.
- При запуске мотора буксировкой нужно использовать только скорости повышенного диапазона.
- Перед тем как оставить КамАЗ на парковке, нужно выставить селектор КПП в левое нейтральное положение.
- Отдельно скажем про задний ход. Его активация возможна при полной остановке машины и падении холостых оборотов до минимума. Это допускается спустя 10 секунд после отключения сцепления.
Устройство КПП
В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.
Схема привода управления камазовским делителем
По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.
Как работает делитель на камазеНиже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:
- трансмиссия стала оснащаться усиленным синхронизатором делителя;
- усилены шлицы, из коробки убраны их крепления;
- реализован другой метод фиксации шестеренок трансмиссии;
- высота зубьев КПП увеличена.
Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами
Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:
- Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
- Блок с шестеренками. Они предназначены для включения задней передачи.
- Верхняя крышка агрегата.
- Механизм переключения передач. Этот узел считается сборно-разборным.
- Мотор. Монтируется на передней части картерного устройства.
Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.
С делителем
Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель
Причем не важно автомобиль движется с грузом или пустой. В соответствии со схемой коробки передач, делитель представляет собой механический редуктор
Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.
Устройство делителя включает в себя:
- Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
- Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
- Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
- Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении. Его смещение способствует изменению режима работы.
- Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.
Галерея «Схемы устройства КПП»
Ознакомьтесь с фото схем переключения скоростей камазовской трансмиссии.
Характеристики и устройство коробки переключения передач кпп-154 для автомобилей камаз: разбираемся со всех сторон1. Схема переключения передач для моделей КПП 142 и 144
2. Схема переключения передач для моделей КПП 152
КПП 5320 КАМАЗ без делителя
Переключение КПП без делителя на 16-ти ступенчатой ZF
https://youtube.com/watch?v=8TC87G4W9pU
Делитель Камаз
Как правильно пользоваться делителем на камазе
https://youtube.com/watch?v=vrTdDoE7yVE
Разборка делителя КПП автомобиля КАМАЗ
Камаз — 55111
Ширина камазаhttps://youtube.com/watch?v=Pofeh2P0ers
Коробка передач на русской машине КАМАЗ
КПП на автомобиле камаз (схема переключения) для подписчиков
Коробка передач ZF на камазе 6520 . Расположение и переключение передач.
Ролик Камаз 2
ZF EcoSplit ru — механическая коробка передач для современных грузовых автомобилей
Также смотрите:
- Про лесовозы КАМАЗ
- КАМАЗ с песком на мкаде
- КАМАЗ савок у уфе
- Расход горючего КАМАЗ 65115
- Тормозная система прицепа автопоезда КАМАЗ
- Водителя КАМАЗа признали виновным
- Прицеп площадки для КАМАЗа
- Ремонт КПП КАМАЗ самому
- Сигнализация на КАМАЗ 24 вольта
- КАМАЗ кдм снегоуборочный
- Топливные фильтра на дизель КАМАЗ
- Передвижной командный пункт КАМАЗ
- При включении массы срабатывает стартер КАМАЗ
- Греются колодки на КАМАЗе
- Ремонт ведомого диска сцепления КАМАЗ
Старт
Что бы знать, как правильно управлять КамАЗ самосвал, разбираются в схеме переключения передач. Как и в стандартном варианте, манипуляции проходят с применением педали сцепления.
Этапы переключения:
- 1-я передача, повышенный режим (В);
- 2-я передача, повышенный режим (В);
- 3-я передача, повышенный режим (В);
- Переход на 2-ю пониженную (Н) ступень и переключение на 4-ю передачу;
- Переход на первичную ступень (В), передача остаётся 4-я;
- Переход на пониженную ступень (Н), включение 5-й передачи;
- Возвращение на повышенную ступень (В), остаёмся на 5-й передаче.
КамАЗ:
Главная особенность начала движения на КамАЗ, плавный старт и набор скорости с использованием пониженных передач. В случае, когда самосвал сильно загружен, или движение проходит в сложных условиях, первые 4-ре передачи желательно переключать в пониженном режиме (Н), после перейти на 4-ю повышенную передачу, затем пониженную 5-ю (Н) и после на 5-ю повышенную (В). Манипуляции проводятся при достижении необходимых оборотов коленчатого вала. Непосредственно при старте на 1-й передаче, обороты вала достигают 7000мин-1, переход на 2-ю передачу делается при достижении 3000мин-1 оборотов. Правильно выбранный режим экономит топливо и минимально изнашивает силовую установку.
Сколько литров масла заливают в двигатель КАМАЗ
В данной статье будет рассмотрены свойства, характеристики и пользу масел заливаемых в двигатели КамАЗ. Камский автомобильный завод известен в России, и за ее пределами своими грузовыми автомобилями, тягачами, автобусами, тракторами, комбайнами, а также другой техникой. Многие не понаслышке знают удивительную износостойкость техники, выпущенной этим заводом
Отдельное внимание стоит уделить силовым агрегатам. Двигатели КамАЗа способны исправно работать даже в суровых климатических условиях
При правильном, качественном уходе моторы проходят не одну сотню тысяч километров без поломок
Дизельные двигатели неприхотливы к качеству топлива, однако, для них очень важно правильно подобранное масло. Именно об этом пойдет речь в данной статье
Объем масла в двигателе КамАЗ
Прежде чем выбирать моторное масло необходимо точно знать, сколько масла нужно заливать в двигатель КамАЗа. В зависимости от модели и модификации объем масла в двигателе КамАЗ может варьироваться от 25 до 35 литров. В качестве примера, мы выделим самые популярные модели КамАЗов, моторы и объем заправочной емкости системы смазки:— КамАЗ 5320, КамАЗ 4310 (740.10) – 28 литров;— КамАЗ 65115 (740.11- 740.13) – 30 литров;— КамАЗ 6520, КамАЗ 55111 (740.50- 740.51) – 33,2 литра;— КамАЗ 43118 (740.55) – 28 литров.
Объем может незначительно отличаться от различных факторов, поэтому рекомендуем вам ориентироваться на показатели масляного щупа.
Силовой агрегат при недостаточном количестве смазки гораздо сильнее подвержен износу при эксплуатации, и значительно чаще выходит из строя. Использование не рекомендованных масел и нарушенная периодичность их замены увеличивает износ внутренних компонентов мотора.
Свойства масел и их различия
Современное моторное масло производится из минеральных и синтетических базовых масел, пакетов присадок. Благодаря этому моторное масло различается по термоокислительным способностям, вязкости, температурным и эксплуатационным свойствам. Выбор марки моторного масла зависит от ваших предпочтений и нужд. Стоит выделить основные характеристики моторных масел, заливаемых в двигатель КамАЗ 740:— уровень вязкости. В дизельных силовых агрегатах используют масла с повышенным уровнем внутреннего трения;— эксплуатационные свойства. Для моторов с газотурбинной системой наддува используются специальные масла;— класс вязкости.
При своевременной замене и соблюдении необходимого количества масла заливаемого в двигатель КамАЗ вы сможете добиться максимального срока службы мотора.
Основная роль моторного масла в двигателе КАМАЗ
Несомненно, многие знают, что моторное масло используется для смазывания поршневых и роторных двигателей. Однако, мало кто знает о том что моторные масла, помимо прочего, выполняют целый ряд незаменимых функций:— растворение загрязнений, нейтрализация кислот, обеспечение чистоты двигателя;— охлаждение внутренних элементов мотора;— повышение номинальной температуры картера;— повышение прочности метала;— антикоррозийная защита;— защита от внешних воздействий;— обеспечение холодного пуска;— защита элементов от перепадов температур.
Для того чтобы силовой агрегат исправно работал в любых условиях регулярно поддерживайте необходимое количество масла в двигателе КамАЗ, и не забывайте его своевременно заменять.
Вы хотите приобрести двигатель?
Похожие материалы:
dvigatelkama.ru
Устройство делителя КАМАЗ 5320
Делитель Камаз
Синхрон делителя Камаз, Сухари вилки переключения делителя
Разборка делителя КПП автомобиля КАМАЗ
Устройство и ТО автомобиля КамАЗ 4310
Как ставится синхрон делителя камаз
Ремонт и выявление дефектов делителя и др. Камаз
Как правильно пользоваться делителем на камазе
https://youtube.com/watch?v=vrTdDoE7yVE

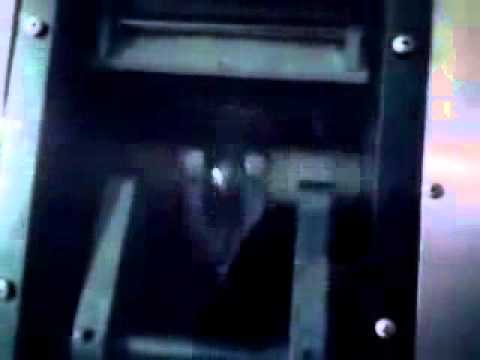

Делитель..AVI
Делитель
камаз ОБЕЗАТЕЛЬНО ПОДПИШИСЬ
Также смотрите:
- 4×4 полный привод Камаз
- Видео тюнинг Камаз 6520
- Кран на базе Камаза 43118
- Седельный тягач Камаз 5490 интерьер
- Сколько весит кузов Камаза совок
- Устройство и техническое обслуживание КАМАЗ
- Развал двигателя на Камазе
- КАМАЗ на севере в грязи видео
- Камаз на шасси татра
- КАМАЗ стартер щелкает
- КАМАЗ с капотом видео
- Постоянно крутит стартер на Камазе
- Вместимость самосвала на базе Камаз
- Неисправности гидроусилителя руля Камаз 5320
- Технические характеристики автомобиля КАМАЗ 53212
Обслуживание и ремонт КПП на КАМАЗ
Коробка переключения передач нуждается в периодическом обслуживании, которое заключается в различных регулировках (регулировка привода переключения скоростей, хода рычага, зазора в клапане включения делителя и т.д.) и замене масла.
Замену масла в КПП рекомендуется проводить не реже одного раза в год, при этом максимально допустимый пробег между заменами масла составляет не более 90 000 км. В коробках КАМАЗов, работающих на строительных площадках, в карьерах и в других сложных условиях, масло быстрее приходит в негодность, поэтому его рекомендуется менять не реже 45 000 км пробега или через каждые 1000 рабочих часов. Однако периодичность замены масла может значительно отличаться от рекомендуемой — все зависит от условий эксплуатации автомобиля и модели установленной КПП.
Проверка уровня масла в КПП моделей 14 и 15 производится с помощью указателя, расположенного на пробке маслозаливной горловины. В моделях 161 и ZF уровень масла проверяется с помощью специальных контрольных отверстий, расположенных на корпусе КПП.
Замена масла должна производиться сразу после работы, когда оно теплое и обладает низкой вязкостью. Удаление масла из КПП осуществляется через сливные отверстия в нижней части корпуса коробки. В моделях 14 и 15 для этого откручиваются пробки в коробке и делителе (модель 15), в модели 161 дополнительно выворачивается масляный фильтр, а в моделях ZF выкручиваются пробки контрольных отверстий.
Далее необходимо провести работы в следующем порядке:
- Заполнить КПП на КАМАЗе (и делитель) моторным маслом (около 12 литров);
- Переключить коробку в нейтральное положение;
- Завести двигатель и дать поработать на холостом ходу около 10 минут;
- Слить масло;
- Заполнить КПП специальным трансмиссионным маслом до необходимого уровня;
- Завести двигатель и дать поработать на холостом ходу в течение 3-5 минут;
- Проверить уровень масла;
- При понижении уровня долить масло.
Если говорить о поломках КПП на КАМАЗах, то чаще всего они заключаются в износе деталей, в первую очередь — зубцов шестерней, подшипников валов и деталей привода. Эти проблемы решаются только заменой изношенных деталей.
Многие неисправности коробки (самостоятельное выключение и затрудненное включение передач, невозможность включения передач делителя и другие) возникают из-за разрегулирования механизмов привода и рычага переключения передач, изменения зазора в клапане включения делителя и т.д. Эти проблемы легко решаются простой регулировкой указанных деталей и узлов.
Другие статьи
#Шланг УРАЛ системы накачки шин Шланг УРАЛ системы накачки шин: бесперебойная подача воздуха на колеса грузовика
04.11.2020 | Статьи о запасных частях
Грузовые автомобили «Урал» оснащаются системами регулирования давления воздуха в шинах, в которых применяются гибкие трубопроводы — шланги. О том, что такое шланги системы накачки шин, каких типов они бывают и как они устроены, а также об их выборе, замене и обслуживании читайте в данном материале.
#Мотор-редуктор стеклоочистителя Мотор-редуктор стеклоочистителя: надежная работа автомобильных «дворников»
28.10.2020 | Статьи о запасных частях
В современных транспортных средствах предусмотрена вспомогательная система, обеспечивающая комфортное движение при осадках — стеклоочиститель. Привод данной системы осуществляется мотором-редуктором. Все об этом агрегате, его конструктивных особенностях, выборе, ремонте и замене — читайте в статье.
#Рассеиватель фонаря заднего Рассеиватель фонаря заднего: стандартный цвет светосигнальных приборов
21.10.2020 | Статьи о запасных частях
Современные транспортные средства оснащаются светосигнальными приборами, установленными в передней и задней части. Формирование светового пучка и его окрашивание в фонарях обеспечивается рассеивателями — все об этих деталях, их типах, конструкции, выборе и правильной замене читайте в данной статье.
#Бачок ГЦС Бачок ГЦС: надежная работа гидропривода сцепления
14.10.2020 | Статьи о запасных частях
Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.
Добавить в
Без категории (16)
Купить оптом (23)
Для МихМихалыча (123)
Новая группа избранного
Добавить
Коробка передач КамАЗа: особенности конструкции
Коробки переключения передач, устанавливаемые на КамАЗ, отличаются от своих аналогов, устанавливаемых на другие грузовые автомобили, своими конструктивными особенностями. КПП КамАЗ, при условии соблюдения правил эксплуатации и выполнения качественного ТО, может работать без ремонта достаточно долго даже в тяжелых условиях.
Коробка КамАЗ – основная составляющая трансмиссии данного автомобиля. Осуществляя изменение крутящего момента двигателя и передачи его на ведущие мосты, КПП на КамАЗе позволяет регулировать тяговые и скоростные характеристики автомобиля в достаточно большом диапазоне, при этом используя ДВС с большей эффективностью.
Коробки, устанавливаемые на КамАЗ, конструктивно довольно просты. Коробка КамаЗА состоит из таких узлов и элементов как:
- картер;
- установленные в картере КПП ведущий, ведомый и промежуточный валы;
- шестерни, синхронизаторы, подшипники;
- механизм переключения скоростей;
- делитель КПП КамАЗ, дополнительный одноступенчатый или двухступенчатый редуктор (используется в КПП КАМАЗ 15-й модели);
Примечание: Автомобили КамАЗ, могут быть оборудованы пятиступенчатой, шестиступенчатой, восьмиступенчатой либо десятиступенчатой механикой (многоступенчатая коробка КамАЗ с делителем).
КамАЗ коробка передач: типы и характеристики
На сегодняшний день грузовые автомобили марки КамАЗ комплектуются разными типами (моделями) КПП отечественного и зарубежного производства.
Перечень основных типов разных модификаций коробок:
- тип коробок модельного ряда 14 (141,142,144) — механическая пятиступенчатая коробка с трехходовым механизмом переключения (дистанционное переключение передач);
- тип коробок модельного ряда 15 (152,154) – механическая десятиступенчатая МКПП, представляющая собой пятиступенчатую коробку с передним двухступенчатым делителем, увеличивающим количество скоростей до 12, а именно 10 вперед и 2 назад (дистанционное переключение скоростей, пневмомеханическое переключение скоростей редуктора); Тип коробок модельного ряда 16 (161) — механическая восьмиступенчатая КПП, представляющая собой четырехступенчатую коробку ZF с расположенным сзади двухступенчатым планетарным демультипликатором (ручное управление)
- тип коробок модельного ряда ZF (Германия) — механические многоступенчатые КПП, такие как: ZF-6S1000-шестиступенчатая КПП; ZF-9S109 девятиступенчатая КПП с дополнительной пониженной передачей и др.
Обратите внимание, типы коробок модельного ряда 14 и 15, имея разные конструктивные и технические характеристики, отличаются между собой разными передаточными числами
Назначение и описание коробки КамАЗ
Несмотря на количество модификаций, назначение и принцип работы коробок КамАЗ одинаков. Так, механизмы предназначены для изменения величины и направления импульса, снимаемого с силовой установки и передаваемого на колеса машины через детали трансмиссии.
Установка КПП на машину КамАЗ выполняется восемью шпильками, по четыре штуки с каждого бока. Монтаж изделия ведётся к поддону муфты (две шпильки сверху), две шпильки снизу ввинчиваются в поддон КПП.
Плавный переход с режима на режим, обеспечен благодаря синхронизаторам. Администрирование происходит на расстоянии, за счёт переключающего рычага, установленный привод – механика. Коробки, оборудованные делителем для смены режима, применяют пневматический привод.
Коробка КамАЗ ZF 9S:
Отношение зубьев ведомой шестерни к ведущей КПП КамАЗ:
| Режим | Модификация коробки: | ||||||||||
| «14» | «15» | «142» | «152» | «16» | «154» | «ZF-9» | «ZF-16» | ||||
| повышенная | пониженная | повышенная | пониженная | повышенная | пониженная | ||||||
| 1 | 5,62 | 7,82 | 6,38 | 7,82 | 6,38 | 8,39 | 7,82 | 6,38 | 10.24 | 13.80 | 11.55 |
| 2 | 2,89 | 4,03 | 3,29 | 4,03 | 3,29 | 5,50 | 4,03 | 3,29 | 6.576 | 9.59 | 8.02 |
| 3 | 1,64 | 2,5 | 2,04 | 2,5 | 2,04 | 3,93 | 2,5 | 2,04 | 4.78 | 6.81 | 5.70 |
| 4 | 1,00 | 1,53 | 1,25 | 1,53 | 1,25 | 2,87 | 1,53 | 1,25 | 3.531 | 4.58 | 3.84 |
| 5 | 0,724 | 1,00 | 0,815 | 1,00 | 0,815 | 2,12 | 1,00 | 0,815 | 2.61 | 3.021 | 2.52 |
| 6 | – | – | – | – | – | 1,40 | – | – | 1.86 | 2.09 | 1.75 |
| 7 | – | – | – | – | – | 1,00 | – | – | 1.35 | 1.49 | 1.24 |
| 8 | – | – | – | – | – | 0,73 | – | – | 1.0 | 1.00 | 0.84 |
| 9 | – | – | – | – | – | – | – | – | 0.74 | – | – |
| Задняя | 5,30 | 7,38 | 6,02 | 7,38 | 6,02 | 11,01 | 7,38 | 6,02 | 9.44 | 13.17 |
В механизм заливается нужное количество масла, это помогает снизить трение в КПП КамАЗ. Для нормального функционирования количество масла, в зависимости от модификации варьируется в пределах 8,5-12 литров. Смазка коробки комбинированная, происходит как под давлением, так и разбрызгиванием. Под давление жидкость подаётся к подшипникам шестерён, остальные детали смазываются самотёком. Трансмиссия, выпущенная заводом КамАЗ не прихотлива к маслу, для эксплуатации используют жидкость ТСп-15К, или МТ-16П. Коробки серии «ZF» заправляют импортными маслами, такими как Castrol EP 80W или Mobil GX-A 80W. В регионах, где климатические условия выходят за рамки стандартных, смазку заливают, исходя из требований спецификации.
Делитель на коробку КамАЗ:
Управление делителем Камаз
Управление механизмом переключения передач делителя осуществляется пневмомеханической системой (рис.), которая состоит из редукционного клапана 4 давления, крана 3 управления делителем, клапана 1 включения делителя и воздухопроводов.
Воздух из пневмопривода тормозной системы автомобиля под давлением 620… 750 кПа подается на вход редукционного клапана 4, на выходе из которого поддерживается постоянное давление 395… 445 кПа. Давление регулируется прокладками, установленными на корпус пружины.
Кран 3 управления делителем в зависимости от положения золотника направляет воздух, поступающий из редукционного клапана, в одну из полостей под поршнем воздухораспределителя 6 и перемещает его золотник в одно из двух крайних положений, обеспечивая таким образом подачу воздуха в полость А или Б цилиндра.
Предварительный выбор передачи в делителе производится перемещением рычага переключателя в положение В или Н.
Воздух из редукционного клапана 4 под поршень цилиндра поступает через клапан 1, который открывается в конце хода толкателя, т. е. при полностью выключенном сцеплении, упором 2, закрепленным на толкателе поршня пневмоусилителя привода сцепления.
На рис. переключатель находится в положении низшей передачи, шток крана 3 занимает верхнее положение, а сжатый воздух по верхнему трубопроводу подводится к воздухораспределителю 6 и перемещает золотник до конца влево, удерживая его в этом положении. При этом полость А силового цилиндра сообщается с подводящим трубопроводом, идущим от клапана 1 включения делителя, но сжатый воздух туда при включенном сцеплении не поступает.
Для подачи сжатого воздуха в полость А нужно нажать педаль сцепления. При этом упор, установленный на штоке привода сцепления, переместится и нажмет на шток клапана включения делителя. Сжатый воздух, подводимый к клапану включения от редукционного клапана 4, поступит к воздухораспределителю и далее в полость А. На приведенном рисунке сжатый воздух поступает в полость А силового цилиндра и не сдвигает поршень из крайнего правого положения, сохраняя в прежнем положении рычаг валика переключения передач и включенную низшую передачу в делителе.
Для включения высшей передачи делителя необходимо перевести переключатель в верхнее положение и нажать педаль сцепления, тогда поршень силового цилиндра переместится и продвинет рычаг с валиком и вилкой в другое фиксированное положение.
Устройство КПП
В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.
Схема привода управления камазовским делителем
По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.
Ниже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:
- трансмиссия стала оснащаться усиленным синхронизатором делителя;
- усилены шлицы, из коробки убраны их крепления;
- реализован другой метод фиксации шестеренок трансмиссии;
- высота зубьев КПП увеличена.
Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами
Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:
- Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
- Блок с шестеренками. Они предназначены для включения задней передачи.
- Верхняя крышка агрегата.
- Механизм переключения передач. Этот узел считается сборно-разборным.
- Мотор. Монтируется на передней части картерного устройства.
Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.
С делителем
Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель
Причем не важно автомобиль движется с грузом или пустой. В соответствии со схемой коробки передач, делитель представляет собой механический редуктор
Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.
Устройство делителя включает в себя:
- Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
- Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
- Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
- Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении. Его смещение способствует изменению режима работы.
- Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.
