Электромагнитный бензиновый клапан

Как устроен электроклапан на скутер

Для обогащения топливно-воздушной смеси используется устройство обогащения топлива с механическим приводом и автоматической системой управления. Рассмотрим принцип работы и особенности каждой из указанных систем обогащения.

Ручной

Ручная система обогащения, нуждающаяся в точной регулировке, неудобна в эксплуатации. Для запуска двигателя мотороллера после ночной стоянки необходимо нажать на руле рычажок, передающий усилие через тросик на толкатель. После того как силовой агрегат запустится, нагреется и достигнет рабочей температуры, необходимо возвратить рычаг ручного обогатителя, чтобы заслонка регулировки объема и игла вернулись в исходное положение. Как показывает опыт эксплуатации скутеров, такая система обладает рядом неудобств.

В большинстве моделей современных мопедов установлен пусковой обогатитель автоматического типа

Автоматический

Пусковой обогатитель автоматического типа, называемый термоэлектроклапаном, установлен в большинстве моделей современных мопедов с двухтактными и четырехтактными двигателями.

Устройство состоит из следующих частей:

• корпуса, в котором расположен электроклапан;
• керамического нагревателя, питающегося от бортовой сети;
• подпружиненного привода со штоком, связанного с толкателем и заслонкой.

Устройство соединено с воздушным каналом, насыщающим бензин из дополнительной поплавковой камеры перед подачей его в камеру сгорания цилиндра. Необходимо отметить одну особенность карбюраторов скутеров. Они имеют две поплавковые камеры – дополнительную и основную, связанные между собой пусковым жиклером.

Небольшой трубчатый канал из дополнительной поплавковой камеры связан с камерой смешивания, отвечающей за подачу воздуха с бензином к двигателю. Сечение смесительной камеры перекрывает заслонка, конструктивно похожая на заслонку дросселя в карбюраторе. Опускание заслонки вызывает смещение подпружиненной иглы, закрывающей канал подачи топлива. Корпус электроклапана теплоизолирован и находится в резиновом чехле. Все современные скутеры имеют аналогичную конструкцию термоэлектроклапана.

Пусковым обогатителем без электронагрева оснащены старые модели скутеров

Старые модели скутеров оснащены пусковым обогатителем без электронагрева. Передача тепловой энергии к приводу осуществляется благодаря медному теплопроводящему цилиндрику, связанному с мотором скутера. Вместо порошкового привода установлен мембранный. При этом впускной коллектор головки цилиндра связан с одной полостью колбы.

Разновидности РХХ

Внешне регулятор несколько напоминает электромотор с конической иглой в своей конструкции.

Различают 3 вида таких контроллеров.

• Соленоидные. Самые простые по своему устройству регуляторы. Когда подаётся напряжение, срабатывает внутренний сердечник на обмотке и помещается в специально предусмотренное гнездо, что позволяет сократить диаметр проходного канала. От этого уменьшается объём подачи воздуха или же топлива. Простая конструкция способствует снижению стоимости изделия. Работать такой регулятор может только в полностью открытом и закрытом положении.
• Шаговые. Эти РХХ состоят из обмотки и специального кольцевого магнита. Всего обмоток четыре. Управляющие сигналы от ЭБУ подаются на одну из обмоток, что способствует вращению ротора. Из-за этого сечение проходного канала плавно меняется от состояния полного открытия до полного закрытия, и наоборот.
• Роторные. Их принцип работы аналогичен соленоидным РХХ. Но здесь задачи сердечника выполняет ротор. Последний способен вращаться в разном направлении, меняя при этом размеры сечения канала.

В зависимости от типа мотора и его технических заводских характеристик, применяются различные виды регуляторов.

Устройство и принцип работы электромагнитного клапана

Электронное управление карбюратором в своём типовом варианте имеет несколько составляющих узлов, среди которых наиважнейшая роль отведена электромагнитному клапану. Данный элемент топливораспределительного механизма отвечает за стабилизацию и тонкую настройку холостого хода мотора, что в итоге позволяет экономить владельцу карбюраторного агрегата десятки тысяч рублей на топливе ежегодно. Более подробно о том, что это за чудо-узел, как он работает и каким поломкам подвержен, поговорим в представленном ниже материале.

Электромагнитный клапан, также называемый экономайзером принудительного холостого хода (ЭПХХ) – неотъемлемая составляющая любого карбюратора современных автомобилей. Начало активного использования этого узла приходится на 80-е годы прошлого столетия, когда «битва» между инжекторными и карбюраторными агрегатами обострилась. Во многом это связано с тем, что первые имели заметно меньший расход топлива, а это уже подкупало большее количество автолюбителей.

Дабы минимизировать расход карбюраторных моторов автомобильные инженеры принялись за их активную электронизацию. В нескольких словах, суть последней заключалась в том, чтобы посредством использования электронных устройств понизить показатели расхода горючего. В итоге, электронизация вылилась в появлении электромагнитного клапана карбюратора, а также ряда других электрических девайсов в конструкции данного узла

Но зачем это было нужно и как помогло конкуренции карбюраторных моторов с инжекторными? Для того чтобы ответить на такой вопрос, стоит обратить внимание на принцип работы ЭПХХ

https://youtube.com/watch?v=O96fpbNpk4Y

Итак, электромагнитный клапан карбюратора – это устройство, работающее от электрического тока и выполняющее вполне конкретные функции. Точнее, работает оно для организации стабильного и оптимального холостого хода в, так называемом, принудительном режиме работы мотора. Суть оптимизации заключается в том, что при работе двигателя в режимах, не требующих потребления топлива (переход на передачу пониже, качение по инерции и т.п.), ЭПХХ отключает его подачу, совершенно не привлекая к движению дроссельную заслонку. Происходит это посредством передачи топлива по специальным каналам на холостом ходу. В ходе данной транспортировки функционирует лишь жиклёры холостого хода, клапана и некоторые пути в карбюраторе, то есть его камеры и дроссельная заслонка совершенно бездействуют.

В итоге, удаётся:

• во-первых, экономить топливо при работе мотора в ранее отмеченном режиме принудительного хода;
• во-вторых, организовать стабильный и оптимизированный холостой ход;
• в-третьих, обеспечить качественный и беспроблемный для водителя прогрев двигателя при запуске (посредством усиления подачи топлива тем же ЭПХХ);
• в-четвёртых, исключить лишнее функционирование дроссельной заслонки и ряда других узлов в карбюраторе;
• и в-пятых, оптимизировать работу мотора целиком, что существенно продлевает срок его службы.

Отметим, что работает экономайзер под контролем специального узла, который называется «блок управления электромагнитным клапаном карбюратора». Данное устройство постоянно анализирует работу мотора, основываясь на показаниях датчиков (оборотов, температуры двигателя и т.п.), после чего подавая соответствующие указания непосредственно ЭПХХ, а он, в свою очередь, посредством движения штока (небольшой иглы) либо перекрывает до нужного положения каналы подачи топлива на холостом ходу, либо наоборот их открывает. В целом, особых сложностей в работающим экономайзере нет, что наглядно показывает представленное выше описание устройства. Для ещё большей наглядности всего описанного рекомендуем ознакомиться со следующими картинками:

Схема подключения типового ЭПХХ:

Принцип работы клапана совместно с блоком управления:

Проверка и ремонт клапанов

Проверка клапанов – обязательный процесс при диагностике автомобиля. Она поможет отсеять часть вариантов причин неисправности.

Часто так бывает, что игольчатый клапан карбюратора ВАЗ 2109 иногда может просто «залипать». И это становится причиной проблем. Если игольчатый клапан подачи топлива неисправен, его следует прочистить, либо заменить.

Случается такое, что клапан перестаёт работать в очень жаркую погоду. Это может выражаться в том, что автомобиль заводится, но через десять-двадцать секунд глохнет двигатель. Внешне определить причину бывает весьма проблематично.

Иногда в таких случаях помогает постукивание по крышке карбюратора, а затем на ручном приводе бензонасоса делается несколько качков.

Когда игольчатый клапан прекращает свою работу в закрытом состоянии, то внешне ничего не происходит и никаких звуков вы не услышите. А открытый клапан даёт звук бензина, который заполняет поплавковую камеру.

Процесс замены игольчатого клапана карбюратора ВАЗ 2109

Мы рекомендуем не издеваться над автомобилем и клапан заменить. Иначе, рано, или поздно, придётся делать более серьёзный ремонт карбюратора ВАЗ 2109.

Внимание! Замена проводится только на непрогретой машине

Необходимо ослабить болты, крепящие тросик и оплётку привода «подсоса». После этого его можно свободно снимать с карбюратора.
Теперь необходимо остабить хомуты, чтобы снять с карбюратора шланг, который подводит бензин и «обратку». Можно отсоединить провод от клапана Экономайзера принудительного холостого хода.
Когда вы это всё сделаете, нужно открутить пять винтов, которые крепят крышку карбюратора

При этом очень важно не повредить ни прокладку, ни поплавки. Теперь крышку можно снимать.
Переворачиваем крышку так, чтобы поплавки оказались наверху

После этого можно взять шило и выталкиваем ось поплавков, чтобы их снять. Делаем всё аккуратно, во избежание повреждения язычков. Иначе уровень топлива может нарушиться.
Теперь снимаем старый клапан. Новые делаются так, что его иголка, это по сути – отдельная деталь. Это очень удобно, потому что теперь, уздечка легко надевается на язычок.
Обязательно замочите новую иголку на десять минут в бензине, прежде, чем начнёте установку нового клапана.
Присоединяем новый клапан.
Иголка надевается на язычок уздечкой. При этом она вставляется в сам корпус. Далее устанавливаются поплавки, с совмещением отверстий под оси кронштейна и на поплавках. Возвращаем на законное место ось поплавков.
Теперь крышку можно возвращать на место. Но в идеале – промыть ещё и топливный фильтр. Чтобы это сделать, открутите пробку, которая расположена напротив входного патрубка и вытаскивайте фильтр. После этого его промывают в бензине и ставят на место.
Закручиваем винты на крышке карбюратора.
Возвращаем на место шланги и тросик, закрепляем.

Рекомендуемая статья: Jeep Grand Cherokee 3-го поколения (2004-2010 годов выпуска) с пробегом

После этого проблем с залипанием клапана уже точно не будет. При необходимости проверьте электромагнитный клапан карбюратора ВАЗ 2109.

Правила установки и эксплуатации

Благодаря указаниям производителя на корпусе устройства установка соленоидного клапана максимально простая. Человеку с навыками работы с инженерным оборудованием будет легко установить клапан на участке трубопровода. Ключевые рекомендации по установке устройства:

расположить клапан нужно строго в соответствии со стрелками на корпусе устройства, указывающими направление тока воды;
на подающем участке трубы перед самим клапаном рекомендуется установить грязевой фильтр для улавливания частиц (они не должны попадать в устройство клапана, т.к

от них устройство быстро выходит из строя);
подключение устройства к источнику питания происходит только после установки его в трубопровод и проверки герметичности соединения;
важно следить, чтобы на устройство не было весовой нагрузки труб;
при установке на открытом воздухе необходимо изолировать устройство или выбирать модель соответствующего уровня IP.. В остальном установка клапана по принципу не отличается от других видов запорной арматуры

Например, при использовании устройства с резьбовым соединением необходимо сделать резьбу на трубе при помощи специального инструмента. Непосредственно перед установкой трубу нужно подготовить — зачистить от загрязнений и заусенцев, обезжирить с помощью растворителей

В остальном установка клапана по принципу не отличается от других видов запорной арматуры. Например, при использовании устройства с резьбовым соединением необходимо сделать резьбу на трубе при помощи специального инструмента. Непосредственно перед установкой трубу нужно подготовить — зачистить от загрязнений и заусенцев, обезжирить с помощью растворителей.

При использовании систем водоснабжения и отопления от возникновения аварийных ситуаций не застрахован никто. Минимизировать риски и потери в случае прорыва позволяет электромагнитный (соленоидный) клапан для воды. Это устройство позволяет быстро перекрыть или, наоборот, открыть поток воды за несколько секунд, находясь на расстоянии. Разберем подробно, как устроен клапан электромагнитный, виды, принципы его работы и монтажа.

Разновидности РХХ

Внешне регулятор несколько напоминает электромотор с конической иглой в своей конструкции.

Различают 3 вида таких контроллеров.

• Соленоидные. Самые простые по своему устройству регуляторы. Когда подаётся напряжение, срабатывает внутренний сердечник на обмотке и помещается в специально предусмотренное гнездо, что позволяет сократить диаметр проходного канала. От этого уменьшается объём подачи воздуха или же топлива. Простая конструкция способствует снижению стоимости изделия. Работать такой регулятор может только в полностью открытом и закрытом положении.
• Шаговые. Эти РХХ состоят из обмотки и специального кольцевого магнита. Всего обмоток четыре. Управляющие сигналы от ЭБУ подаются на одну из обмоток, что способствует вращению ротора. Из-за этого сечение проходного канала плавно меняется от состояния полного открытия до полного закрытия, и наоборот.
• Роторные. Их принцип работы аналогичен соленоидным РХХ. Но здесь задачи сердечника выполняет ротор. Последний способен вращаться в разном направлении, меняя при этом размеры сечения канала.

В зависимости от типа мотора и его технических заводских характеристик, применяются различные виды регуляторов.

Функции бензинового электромагнитного клапана

Только что мы узнали что клапан способен регулировать подачу топлива, оказывается электронный клапан несмотря на своё примитивное устройство способен на многое! И это не пустые слова, отключая клапан от клеммы Вы ускоряете тот момент, когда ваш двигатель попросит капитальный ремонт! И вот почему: — если в тот момент, когда двигателю необходимо меньше топлива топливная система подаст значительно больше, то при загорании «лишнего» топлива поршневая группа будет испытывать значительные перегрузки. Конечно если один два раза произойдёт такая ситуация то ничего страшного не произойдёт, но задумайтесь как отреагирует поршневая группа если такие нагрузки будут постоянными?! — сгорание лишнего топлива приведёт и к повышению давления воспламеняющихся газов которые будут интенсивнее вымывать защитную масляную плёнку; — и самый «безобидный» для водителя эффект это снижение выбросов СО в окружающую среду. Вот видите к чему может привести отключение или вовремя не отремонтированный электромагнитный клапан. Поэтому прислушайтесь к нашему совету — не мешайте двигателю работать, не отключайте электромагнитный клапан от экономайзера!

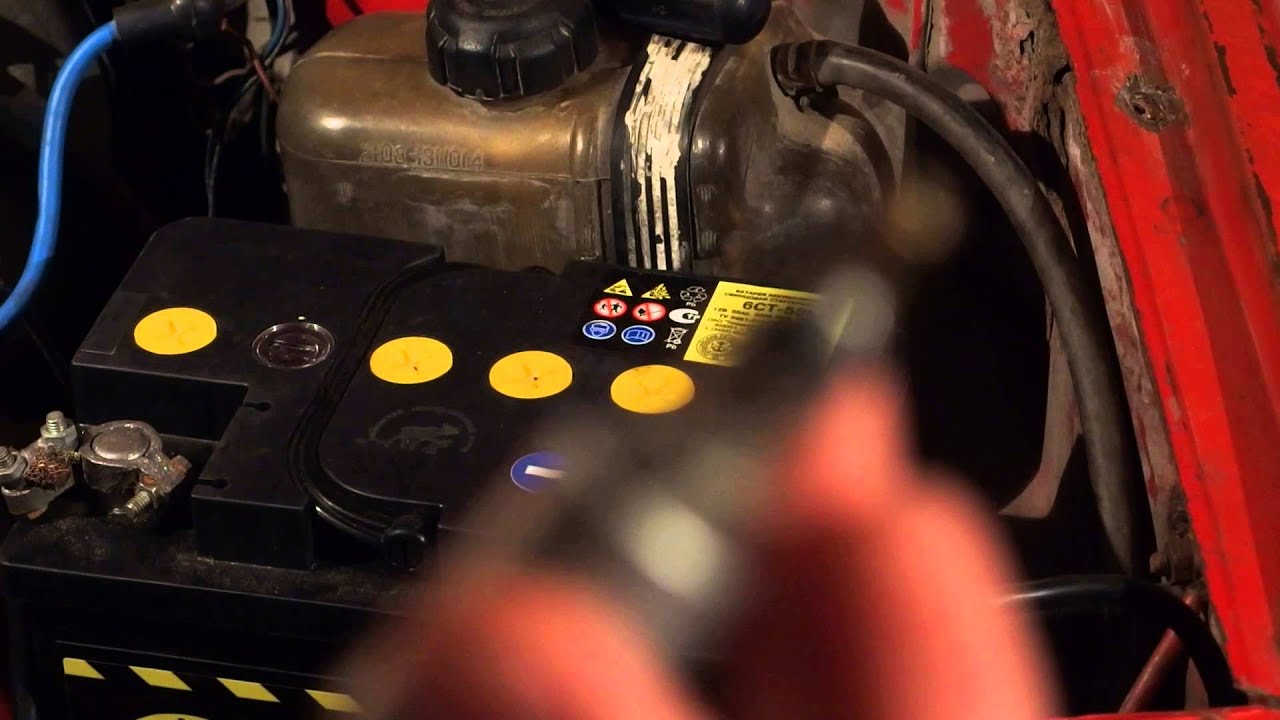

Холостой ход.Проверка электромагнитного клапана на ваз 2109 Холостой ход.Проверка электромагнитного клапана на ваз 2109

Карбюратор ВАЗ2109 — одна из причин повышеного расхода

Провалы при нажатии газа (акселератора)

Диагностика устройства

Автомобилистов интересует, как проверить самостоятельно клапан холостого хода и его текущее состояние.

Для множества автолюбителей самостоятельная проверка этого клапана, компонента системы холостого хода, является вполне выполнимой задачей. Существует несколько методов диагностики состояния регулятора.

1. Внешний осмотр. Сначала проводится визуальный осмотр. Это позволяет определить наличие дефектов на корпусе, следов износа иглы, признаки нагара на поверхностях. Если есть отложения, их можно удалить с помощью средства для мытья карбюраторов. Наверняка при загрязнении РХХ окажется грязным и весь дроссельный узел. Поэтому почистить и его будет не лишним.
2. Диагностическое ПО. Некоторые автолюбители переходят на использование специальных диагностических программ. Помимо программного обеспечения, также требуется наличие адаптера для подключения к системе. Через меню софта выбирается положение контроллера и наблюдается его работа.
3. Состояние проводки. Не лишней будет тщательная проверка проводки, соединённой с РХХ. Здесь требуется задействовать мультиметр. Двигатель отключается, снимается разъём датчика. На мультиметре выбирается режим проверки напряжения с пределом от 0 до 20 В. При исправной работе прибор должен показывать около 12 В.
4. Сопротивления. Также проводится проверка сопротивления этого регулятора. Для этого с помощью того же мультиметра проверяются сопротивления между выводами, отключая клеммы датчика. Мультиметр включается в режим сопротивления, а пределы выставляются от 0 до 200 Ом. Выводы условно обозначены как A, B, C и D. При замерах сопротивления на A и C, как и на B и C, прибор должен отображать бесконечность. В остальных случаях нормой считается 50-55 Ом.
5. Проверка с дросселем. Довольно распространена среди автомобилистов и проверка с дроссельным узлом. Сложность метода в том, что придётся демонтировать полностью весь дроссельный узел непосредственно вместе с самим датчиком. Подключив разъём РХХ, включая и выключая зажигание, визуально наблюдайте за работой подозреваемого регулятора. Убедитесь, что игла ходит нормально, ход равномерный, посторонних звуков нет.

В большинстве случаев при выходе РХХ из строя проводится его замена на аналогичную деталь.

Двигатель работает при отключенном электромагнитном клапане

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Беда такая, плавают обороты, часто падают, при трогании иногда приходится предварительно подгазовывать лишнего, чтобы нормально поехать, карб фигово регулируется. А иногда нормально.

Далее, начинаю крутить на заведенной машине э/м клапан, нахожу положение, при котором всё ок. Трогаюсь, через несколько минут от вибрации он смещается и снова попа.

Вопрос в том, что съелась резьба на верхней крышке карба под клапан, поэтому оптимальное положение довольно неустойчивое (закручен не до конца. ). Пробовал менять клапан, не помогло. Вставлял уплотнительные резинки на ось клапана, хватает на день максимум, а то и меньше.

Есть вариант купить крышку карба, но она может не совместиться с бу карбом, и в результате не быть герметичной, поэтому данный момент отбросил.

Идеально было бы, конечно, купить новый карб, но у меня сейчас нет этих лишних денег, тем более, по весне буду продавать ласточку.

Кто как боролся с траблой? Я уже это видел неоднократно на зубилах, это болезнь, но вот никто ничего дельного сказать не смог.

До БУ ЭМК пока не добрался. Лазил в карб, снимал верхнюю крышку. Так вот оказывается, клапан может закручиваться с перекосом из-за того, что его уплотнительная резинка цепляется за «нависающую» часть верхней крышки. Закрутил его как положено, поставил новый жиклер. Обороты теперь на хх скачут не в пределах 200 а в пределах 500. Заменена также возвратная пружина газа.

Приятно порадовал Уникаровский распылитель. Намного резвее стала, но на картину хх, естественно, никак не влияет..

Источник

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты

1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
2. Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
3. Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

Читать также: Из чего сделать ресивер для компрессора

В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:

1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

1. Отсоединить питание от АКБ.
2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.

Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

1. Снять пружинку возврата.
2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

• диафрагмы насоса-ускорителя;
• пружины возврата;
• топливный клапанный механизм;
• все резиновые уплотнители;
• большинство паронитовых прокладок.

↑ Схема системы управления электропневмоклапаном карбюратора

1 — микровыключатель в карбюраторе; 2 — пневмоклапан; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — блок управления пневмоклапаном; 7 — катушка зажигания; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в блоке управления Исправный блок управления 25.3761 должен отключать пневмоклапан 2 при частоте вращения коленчатого вала двигателя более 1600 мин-1 и снова включать, когда обороты упадут до 1200 мин-1.

Перед проверкой работоспособности блока необходимо убедиться в правильности подключения жгута проводов автомобиля к блоку управления (см. вид «Б» на разъем блока управления).

Работоспособность блока управления проверяется с помощью тахометра и вольтметра (с пределами измерения 0–15 В) в следующем порядке:

• отсоедините провода от микровыключателя, установленного на карбюраторе;
• подключите к блоку управления 1 вольтметр с помощью специального переходного разъема 2;
• запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения пневмоклапана — скачкообразное снижение напряжения до величины не более 1,5 В;
• после отключения пневмоклапана постепенно снижайте частоту вращения до включения пневмоклапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В.
