Добавляем электроусилитель руля на ваз 2107

Установка гидроусилителя руля

Если автомобилист хочет внедрить гидроусилитель руля на ВАЗ-2107 , который завод-производитель не счёл нужным устанавливать в одну из самых бюджетных машин всего мира, он может пойти по одному из двух возможных путей. Во-первых, можно подобрать оптимальную рулевую рейку, которая имеет гидроусилитель руля и потом уже решить вопрос относительно его дальнейшего расположения в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, можно купить в магазине автозапчастей готовый комплект, позволяющий произвести над стационарной рулевой рейкой всевозможные максимально полезные манипуляции.

Приобретённый гидроусилитель руля на ВАЗ-2107 будет состоять из множества деталей: насоса, шкива, рулевого редуктора, гидроцилиндра, расширительного бачка и системы шлангов.

Чтобы установить гидроусилитель руля на ВАЗ-2107, нужно начать с насоса, посредством которого осуществляется прокачка и создаётся определённое давление в агрегате. Этот насос нужно поместить на блок цилиндров, так как функционировать он будет за счёт ременной передачи. Следующим шагом нужно определить место установки шкива коленвала. Затем производится замена рулевого редуктора. Автовладельцу следует заблаговременно проверить размер приобретённого устройства, так как он, вероятнее всего, будет отличаться от заводского аналога, ввиду чего может понадобиться доработка места установки приспособления.

Устанавливая в свой автомобиль ГУР, следует внимательно отнестись к гидроцилиндру, который должен располагаться в машине согласно инструкции. Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей шлангами высокого давления. Установленный бачок необходимо оснастить спецжидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведённой манипуляции стоит прокачать систему.

Немного о рулевых механизмах

С момента создания автомобиля инженеры всех стран и континентов были постоянно озадачены одним вопросом: как улучшить его характеристики, как сделать машину более управляемой, устойчивой и надежной? Это и стало стимулом к изобретению такого приспособления, как усилитель рулевого управления.

Руль — это основа основ автомобиля. Без него никуда. Даже если двигатель отличный и все запчасти новые, но руль сдает свои позиции, никакого вождения быть не может

Вот почему так важно уделять этому элементу значительную долю своего внимания

Рулевые механизмы, устанавливаемые на первых моделях авто, а затем и на более знакомых нам волгах, запорожцах и жигулях, называются «червяк-сектор». Данная система базируется на червячно-шестерной паре. Начиная с 40-х гг., а в России — с 60-х такой механизм был признан устаревшим и уступил место винт-шариковому, который показывал лучшие характеристики, был более надежен и износоустойчив.

В 70-е годы был предложен реечный руль. Такой механизм оказался весьма технологичным и отлично гармонировал с передним приводом и модной в то время подвеской «МакФерсон». Данный комплект обеспечивал автомобилю великолепную управляемость и устойчивость.

В семидесятых ведущие инженеры прославленных европейских автоконцернов начинают активный поиск новых идей, особое внимание уделяя созданию такого устройства, как усилитель руля. Первые попытки не увенчались успехом, механизм оказалось ненадежным, часто выходил из строя и не давал ожидаемого эффекта

После многочисленных экспериментов, опытов, тестов решение все же было найдено. Сегодня каждый автовладелец может выбирать между двумя типами усилителей — ЭУР, то есть электроусилителем, и гидроусилителем руля. Давайте разберемся, в чем заключается разница между двумя типами данного механизма.

Подробное руководство по установке электроусилителя руля

Купить электроусилитель сегодня — не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электроусилителя от Лады Приоры. Но перед тем, как приобрести этот узел, нужно учесть, что для монтажа потребуется сделать или дополнительно купить кардан, а также переходную пластину. Подробно описывать весь процесс мы не будем, поскольку если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полноценной установки системы (автор видео — канал Anton Mariyan).

ЭУР На ВАЗ 2107

Если же вы сталкиваетесь с необходимостью установки впервые, то лучше будет обратиться за помощью в этом деле к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как производится процедура установки:

1. Для начала следует полностью обесточить бортовую сеть, чтобы не допустить возможного замыкания в ходе ремонтных работ. Для этого просто откройте капот и отключите клеммы от аккумуляторной батареи.
2. Затем вам нужно будет демонтировать защитный чехол с рулевого колеса. Для этого просто открутите болты, которые крепят две части накладки.
3. На следующем этапе производится снятие старого кардана руля, а также монтаж новой детали, которая идет в комплекте к купленной системе.
4. Выполнив эти действия, вам нужно будет с помощью дрели просверлить отверстия для фиксации электроусилителя. В зависимости от конструктивных особенностей нового ЭУР, отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна идти в комплекте.
5. Когда отверстия будут просверлены, электроусилитель необходимо зафиксировать.
6. Далее, производится подключение проводов от датчиков оборотов, а также скорости. При подключении будьте внимательны — нельзя допустить наличие оголенных проводов в электроцепи, поэтому все кабеля нужно тщательно заизолировать.
7. После выполнения этих действия производится подключение цепи питания узла, помните о том, что электроцепь должна включать в себя предохранительный элемент.
8. Собственно, на этом процесс монтажа системы электроусилителя можно считать завершенным. Вам остается только установить на место защитные накладки руля и закрутить все болты, открученные ранее. Затем подключаются аккумуляторные клеммы и проверяется работоспособность системы. Если в работе электроусилителя возникли проблемы, то необходимо проверить правильность установки, а также удостовериться в том, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, где вы покупаете товар.

Цена может отличаться, в среднем стоимость электроусилителя такова:

Электроусилитель на ВАЗ 2107

Более простой способ сделать «семёрку» лёгкой в управлении заключается в установке электрического усилителя руля. Конструктивно ВАЗ 2107 готов к такой процедуре, к тому же благодаря отсутствию ёмкостей для масла, монтаж будет проще и быстрее.

Электроусилитель рулевого колеса отлично справляется с нагрузками, по эффективности работы он практически не отличается от результативности гидравлического ГУРа. При этом электромеханизм не нуждается в обслуживании и постоянном контроле.

Самый доступный вариант исполнения ЭУРа для ВАЗ 2107 — это механизм «Авиаагрегат» отечественного производителя. Местом монтажа этого приспособления выступает место штатной рулевой колонки. В конструкцию электроусилителя входит сравнительно небольшое количество деталей:

• сам усилитель;
• кронштейн для его фиксации;
• кардан промежуточного значения;
• кожух, проводка и элементы крепления.

По стоимости ЭУР уступает ГУРу, поэтому зачастую владельцы ВАЗ 2107 предпочитают устанавливать «электрику», нежели «гидравлику».

Видео: ЭУР на «классике»

Усилитель рулевого колеса — это вполне обычный элемент для современных моделей автомобилей. Однако типовое оснащение ВАЗ 2107 не предусматривало такой комплектации, с этим недостатком владельцам приходится «бороться» самостоятельно. В связи с высоким риском ошибок в монтаже и подключении монтажные работы рекомендуется проводить только в автосервисе.

Частичный демонтаж торпеды для установки ЭУР

Прежде чем приступить к данной работе, следует выяснить принцип действия ЭУР. Усилитель руля — это важный элемент в управлении любым автомобилем.
Его задача заключается в создании дополнительных усилий при повороте рулевого колеса за счет наличия электрического привода. В современных автомобилях устанавливают электроусилитель руля.

К основным его преимуществам автомеханики относят:

• удобная регулировка технических характеристик управления,
• наличие высокой информативности,
• надежность,
• значительная экономия используемого топлива.

Необходимо отметить, что ЭУР имеет 2 схемы: передача усилий электродвигателя на вал руля либо рейку рулевого колеса. Автомеханики выделяют 2 системы такого усилителя.

1. С 2 шестернями, представленными в виде единого блока, в котором объединены рулевая конструкция и усилитель руля. В последнем элементе находится электродвигатель асинхронного типа. Рейка оснащена 2 участками зубьев, один из которых считается приводом усилителя.
2. С параллельным приводом — передает усилия от электродвигателя на рулевую конструкцию за счет ременной передачи. В этом случае усилие одновременно передается на рейку рулевого колеса и на вал.

Почему не гидравлический?

Можно выделить два типа усилителей рулевого управления:

При работе гидравлического усилителя рулевого управления создается высокое давление масла в системе. Конструкция гидроусилителя состоит из подающих труб, насоса, специального резервуара и рабочей жидкости. При помощи насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается поворачивание колёс.

Следовательно, вращать рулевое колесо будет намного легче. В общем конструкция гидравлического усилителя очень сложна, монтаж выполняется долго, все механизмы нужно регулярно обслуживать. Только в этом случае гидроусилитель будет работать идеально.

Если на автомобиле не предусмотрен монтаж гидроусилителя, то установить его очень сложно. Придётся приобретать дополнительные детали, а также вносить очень серьезные изменения в механизм рулевого управления. Именно по этой причине устанавливать гидроусилитель на «семёрке» нецелесообразно.

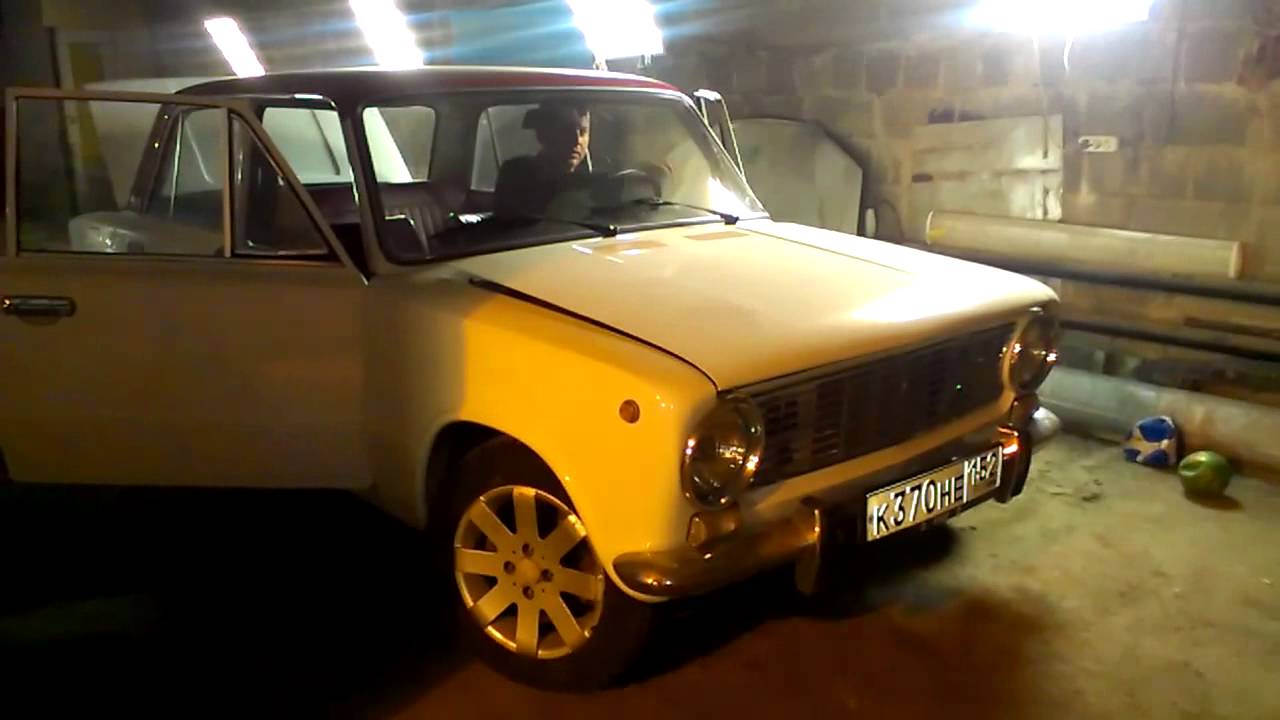

Работа ЭУР на ВАЗ 2101

Установка гидроусилителя на ВАЗ 2107

В выборе комплектации ГУРа следует быть очень осторожным. Так, автолюбители на форумах нередко пишут о том, что заводские гидроусилители от «Лады Приоры» или «Нивы» частенько клинят, а в процессе эксплуатации требует повышенного внимания от водителя.

Поэтому целесообразнее не гнаться за новинками отечественного автопрома, а установить стандартный ГУР от ВАЗ 2107.
А так как «семёрка» является автомобилем с задним приводом, то в передней подвеске будет использоваться механизм сразу с двумя парами поперечных рычажных элементов. Вся система рулевого управления на ВАЗ 2107, без оснащения её гидроусилителем, состоит из следующих узлов:

• рулевая машинка;
• три тяги с рулевыми наконечниками;
• маятник;
• поворотные цапфы с тягами.

Соответственно, чтобы вмонтировать в эту слаженную систему ГУР, потребуется провести некоторые доработки и модернизации. Сам же новый комплект гидроусилителя на ВАЗ 2107 обязательно должен включать следующие детали (необходимо проверить их наличие перед покупкой):

1. Гидравлический насос в комплектации со шкивом.
2. Бачок для масла.
3. Редукторный механизм.
4. Гидравлический цилиндр.
5. Комплект шлангов высокого давления.

Для самостоятельной установки ГУРа на «семёрку» могут потребоваться набор рожковых ключей и съёмные приспособления, однако без большого опыта работы с конструкциями автомобиля выполнять эту работу не рекомендуется.

Порядок монтажа ГУРа

Традиционно в автомастерских специалисты устанавливают гидравлический усилитель рулевого колеса по следующей схеме:

1. Автомобиль надёжно фиксируется на подъёмник или на яму.
2. Снимаются передние колёса, так как они затрудняют доступ к рулевой рейке.
3. Специальными съёмными инструментами от сошки рулевой рейке отсоединяются наконечники тяг. В ряде случаев потребуется использования смазки, чтобы отстыковать приржавевшие детали друг от друга.
4. Из салона «семёрки» проводятся работы по выкручиванию шлицевых соединений и освобождению вала, на котором стоит руль.
5. Снимаются болты фиксации рулевой машинки к лонжерону.
6. На освободившееся место посадки устанавливается новый редукторный механизм, сразу же присоединяется гидроцилиндр.
7. В подкапотном пространстве на поверхности блока цилиндров мотора крепится специальный кронштейн.
8. На кронштейне фиксируется гидравлический насос, через шкив которого натягивается ременная передача коленвала.
9. К разъёмам и отверстиям подсоединяются воздушные и масляные шланги.
10. В бачок заливается необходимое количество масла (не более 1.8 литра).

После выполнения всех перечисленных работ необходимо будет прокачать гидросистему и удалить из неё воздушные пробки. Прокачка выполняется следующим образом:

1. Резко вывернуть руль до упора сначала в одну, потом в другую сторону.
2. Выполнить выворачивание несколько раз.
3. Произвести запуск силового агрегата.
4. Практически сразу же после включения мотора в работу усилие на рулевом колесе значительно сократится. Подтеканий в гидросистеме быть не должно.

Что понадобится?

Вообще, в сети уже давно есть в продаже готовые комплекты специально для Классики. Однако стоимость такого комплекта около 30 тысяч рублей. Согласитесь, слишком затратное мероприятие? Поэтому, идем на авторазбор и покупаем электроусилитель от Приоры.

Если уж решились на такую доработку, то рекомендуем сразу приобрести подрулевые переключатели и проводку от Нивы Шевроле, вместе с кожухом рулевой колонки. Помимо этого, также будет необходимо изготовить специальную переходную пластину для ЭУРа. Выглядит она так, как на фото ниже, а чертежи ее тоже есть в сети.

Еще понадобится специальный карданчик, который будет переходником между редуктором ВАЗ 2107 и Приоровским валом. Ну и конечно, лучше приобрести руль от Приоры и замок зажигания от любого переднеприводного ВАЗа.

Ну а теперь все разбираем, вытаскиваем колонку, снимаем вал и подрулевые переключатели. Это все нам больше не понадобится.

Устанавливаем пластину и крепим к ней ЭУР. Кардан соединяем с валом ЭУРа и рулевым редуктором семерки. Здесь возможна небольшая проблема — кардан будет задевать концевой выключатель педали тормоза. Поэтому доработать придется болт кардана, укорачивая его или подгибать все монтировкой. Тут уже придется дать волю фантазии.

Далее нужно вкрутить в коробку передач датчик скорости или, если у вас обычная приборка — переходной датчик, в который вкручивается трос. Сигнал скорости понадобится для отключения ЭУРа при движении по трассе.

Ну а теперь, стоит рассказать вам про очень важный нюанс. Дело в том, что, изначально, ЭУР был изготовлен для инжекторных автомобилей, если у вас стоит такой мотор, то можете пропустить этот момент. Однако владельцы карбюраторных двигателей должны будут найти специальную прошивку для ЭУРа. Дело в том, что блок управления электроусилителя «просит» низкоточный тахометрический сигнал от катушки зажигания, чего нет на карбюраторе. Поэтому без прошивки блока, взять сигнал с датчика Холла, коммутатора или бобины просто не получится.

Либо, другой вариант, купить микросхему TLP521 и преобразовать этот сигнал через нее. Но того самого эффекта ЭУРа вы точно не получится, хоть и будет рулиться значительно легче. Поэтому самый простой вариант — отключить программно сигнал тахометра. ЭУР включится после включения зажигания

После решения этой проблемы запитываем ЭУР от замка, подключаем датчик скорости и пробуем. Небо и земля!

Остается только по распиновкам совместить новые подрулевые переключатели с проводкой Семерки!

Гидроусилитель руля на ваз 2107

Гидроусилитель руля уже не опция и не роскошь, а стандартное оборудование на всех современных автомобилях. Поскольку обладатели классических моделей ВАЗ не могут сказать, что владеют современным автомобилем, то такая опция им недоступна. На этом можно было бы ставить жирную точку и крутить дальше руль 2107 до посинения. Все же, отдадим должное конструкторам. Не имея усилителя руля, семерка и так неплохо управлялась, и усилитель никогда не был острой необходимостью.

Зачем нужен усилитель руля

Тем не менее, если появилась возможность, почему бы не поставить гидроусилитель руля на ВАЗ 2107? По крайней мере, хуже управляться она от этого не станет. Н вначале давайте разберемся, что это за штука такая и зачем она нужна.

Потребность в усилителе руля ощущается тогда, когда после 12 часов активного руления по городу, с массой разворотов, парковок и сложных маневров попросту отваливаются руки. Этого не объяснить, это нужно почувствовать, а лучше — не чувствовать. В двух словах — зачем нужен усилитель руля.

Актуальность усилителя руля на классике ВАЗа

Отечественные автопроизводители до сих пор находятся на стадии эмбрионального развития и никакого толкового пути достижения комфорта при управлении автомобилем предложить попросту не могут. При том же ВАЗе есть ряд контор, которые предлагают установку всего того, что не доставил завод, но качество этих цацок сомнительное, стоят они дорого и никакой гарантии на них никто дать не может.

Но есть производители, которые разрабатывают дополнительное оборудование для допотопных ВАЗов, а владельцы уже устанавливают то, чего им не хватает в их копейках, семерках и прочей архаически-ностальгичекой автопрослойке.

Виды усилителей руля

Следовательно, речь сегодня пойдет об устройствах, снижающих усилие на руле. Тема эта интересна и с практической точки зрения, поскольку любой из усилителей, которые мы рассмотрим вкратце, можно применить на ВАЗ 2107.

Гидроусилитель (ГУР)

Гидроусилитель руля — сложное и дорогое устройство. Он редко устанавливается на автомобили, для которых этот узел не предусмотрен конструкцией, но установка, конечно возможна. ГУР состоит из насоса, системы шлангов, масляного бачка и гидроредуктора, в котором залита рабочая жидкость — масло. Такие устройства непросты в установке и требуют периодического обслуживания.

Механический усилитель руля

Самый простой из всех усилителей руля. Грубо говоря, он представляет собой штатный рулевой механизм с измененными параметрами. Червячная пара просто имеет измененные передаточные соотношения, вследствие чего изменяется усилие на руле. Установить такой усилитель просто, стоит он недорого, толку от него мало.

Электрический усилитель руля (ЭУР)

Электромеханический усилитель руля монтируется прямо в рулевую колонку. Откуда берется дополнительное усилие? От электромоторчика, который создает дополнительный момент усилия. По эффективности работы он не уступает ГУРу, а по простоте установки приравнивается к МУРу. В процессе эксплуатации не требует никакого обслуживания.

Установка гидроусилителя руля на ВАЗ 2107

Как мы уже говорили, многие конторы предлагают купить ГУР для ВАЗовской классики, и для семерки в том числе. Все они однотипны, и установка их происходит по одной схеме. Методика установки комплекта должна продаваться с устройством в виде инструкции, но там ничего нового не напишут.

1. Замена шкива коленчатого вала на двойной, чтобы обеспечить привод гидронасоса. Гидронасос необходим для обеспечения нужного давления, при котором гидроредуктор сможет работать в нормальном режиме. Насос приводится клиноременной передачей от шкива коленчатого вала.
2. Замена рулевого механизма. Просто снимаем штатное рулевое, а на его место устанавливаем гидроредуктор, согласно схеме.
3. Согласно схеме же, соединяем шлангами, которые идут в комплекте бачок для масла, гидроредуктор и гидронасос.

После установки необходимо прокачать систему, после чего можно приступать к испытаниям. Целесообразность этой операции вы определите для себя сами, поскольку стоит такая штука недешево. К тому же достойное качество изготовления ГУРа никто не может гарантировать, получается, что за свои же деньги вы покупаете еще одну проблему. В любом случае, если гидроусилитель вас радует, то он обязательно должен стоять на вашей семерке. Берегите руки, и удачи на дорогах!

Схемы рулевого управления

Существует 3 схемы установки электроусилителя. В независимости от схемы общая конструкция электромеханического усилителя состоит из электродвигателя, механической передачи, двух датчиков и двух шестерней или параллельного привода.

1. ЭУР устанавливается на рулевую колонку. Это самый компактный вариант, при котором для поворота руля не требуется больших усилий. Сам электромотор и механическая передача помещаются под рулевым колесом. Огромным плюсом является нахождение в салоне, а не под капотом, тут устройство защищено от пыли и грязи, а это в свою очередь продлевает срок службы. Так же в случае выхода из строя устройства, Вам будет легко разобраться в принципе установки и поменять его своими руками, что сэкономит деньги. Данный вид крепления усилителя используют преимущественно на малом классе авто.
2. Установка на рулевую рейку. Так устанавливают усилитель преимущественно на микроавтобусы и внедорожники. Здесь требуется уже больше усилия, которое передается через шестерню. Ведь чем больше автомобиль, тем больше он весит и тем большее усилие нужно для поворота.
3. Устанавка на шариковинтовой механизм, где через ременную передачу усилие от электродвигателя передается на рейку. Данный способ обеспечивает наибольшее усилие электродвигателя при повороте. Так устанавливают электроусилитель руля на тягачи и автобусы.

Какой бы не был механизм установки электроусилителя руля, бывают сбои в блоке управление, при выходе из строя, он не блокирует поворот руля. И автомобиль можно спокойно отогнать в сервис, где его поменяют или отрегулируют.

Электрический усилитель

У него имеется одно большое преимущество — стоимость практически вдвое ниже, нежели у гидравлического усилителя. Произвести монтаж устройства на «семёрку» очень просто, сложностей не возникнет. В случае использования электрического усилителя не нужно проводить техническое обследование, он очень надежен и долговечен.

В отличие от гидравлического усилителя, для нормального функционирования не требуется заправлять жидкость, поддерживать в рабочем состоянии насос и трубопроводы. Достаточно только лишь подключить прибор к электропроводке автомобиля. Именно по этим причинам такую конструкцию усилителя руля устанавливают на машины «классической» серии.

Уход за гидроусилителем

Для надежной и бесперебойной работы устройство гидроусилителя руля требует постоянного контроля и ухода. Вот некоторые рекомендации.

• периодически проверяйте уровень масла в бачке;
• следите за герметичностью системы, своевременно устраняйте различные утечки;
• проверяйте натяжение приводного ремня и при необходимости регулируйте;
• раз в 1-2 года меняйте фильтрующий элемент в бачке. Следует своевременно производить замену масла, следите за изменением его цвета;
• помните, что на автомобиле с гидроусилителем нельзя удерживать руль в крайнем поворотном положении более 5-6 секунд. Это может привести к перегреву масла;
• не допускайте долгой эксплуатации автомобиля с неработающим гидронасосом. Это приведет к быстрому износу и выходу из строя распределителя и деталей рулевого механизма.

В настоящее время сложно себе представить автомобиль не оснащенный усилителем рулевого управления. Усилитель может быть электрическим (ЭУР), гидравлическим (ГУР) или электрогидравлическим (ЭГУР). Однако гидроусилитель рулевого управления остается наиболее распространенным типом на данный момент. Он устроен таким образом, что даже при его выходе из строя сохранится возможность управления автомобилем. В этой статье мы разберем его основные функции и подробно узнаем, из чего он состоит.

Поверните ключ в положение маржи и прочитайте напряжение батареи ~ 12. Проверьте целостность предохранителя 7. 5, расположенного в корпусе компьютера. Если он взорван — замените его после проверки причины. Подключите диагностический прибор в режиме вольтметра, то есть к положительной клемме с клеммами разъема и отрицательной клеммой, и прочитайте напряжение ~ 12. Если он горит, замените его после проверки причины

Обратите внимание, что при снятии и установке гидроусилителя рулевого управления рулевая система должна быть зафиксирована в среднем положении

Рулевая рейка с гидроусилителем

Гидравлический усилитель руля (ГУР) представляет собой элемент рулевого управления, в котором дополнительное усилие при повороте рулевого колеса образуется за счет гидравлического давления.

Для легковых автомобилей главное назначение ГУР – обеспечение комфорта. Управлять транспортным средством, оснащенным гидравлическим усилителем руля, легко и удобно. К тому же водителю не нужно для совершения маневра делать рулем полных пять-шесть оборотов в сторону поворота. Такое положение вещей особенно актуально при парковке и маневрировании на узких участках.

Важно, чтобы датчик рулевого колеса находился в среднем положении, когда колеса установлены прямо. После установки новой системы помощи электрооборудования используйте Тестер-испытатель, чтобы просмотреть точку, положение угла »

Обзор других систем рулевого управления с электроприводом.

Основным элементом активного рулевого управления является планетарная коробка передач, встроенная в рулевую колонку. Планетарный редуктор приводится в действие электродвигателем. Электродвигатель плавно регулирует угол поворота рулевого колеса до угла поворота колес в соответствии с текущей скоростью. Решение о том, какое снаряжение выбрать, упадет до 0, 01 секунды. Одностороннее вращение электродвигателя увеличивает общее передаточное отношение рулевого механизма, а второе уменьшается.

Сохранение управляемости автомобилем и смягчение ударов, передающихся на руль в результате наезда управляемых колес на неровности дороги, — еще она важная функция гидроусилителя.

Виды и достоинства усилителей руля

Рулевое управление ВАЗ 2114 претерпело существенных изменений, если сравнивать с предшественников в лице Самары первого поколения. Управлять автомобилем стало действительно лучше.

Установочный комплект

Клиенты получили возможность выбрать между ЭУР и ГУР, то есть электроусилителем и гидроусилителем руля. Но чем же отличаются эти системы между собой, какой отдать предпочтение и почему? Попробуем в этом разобраться.

Электроусилитель

Электроусилитель руля работает на основе импульсов электрического тока. Это достаточно сложная система, в которой каждой отдельной детали отведена своя важная роль. Из-за этого, когда выходит из строя хотя бы один агрегат, нарушается работа всего устройства, оно может полностью прекратить свою работу.

Схема электромеханического усилителя

Задача автовладельца, на машину которого установлен ЭУР, заключается в постоянном мониторинге состояния узла. За работу импульсов тока отвечает специальный контроллер. С его помощью водитель может самостоятельно выставлять степень усиления.

ЭУР выполняет несколько задач.

1. Оказывает положительное воздействие на управляемость, маневренность, отлично удерживает автомобиль на дороге, позволяет почувствовать машину. Убери электроусилитель, и управление превратится в сплошное испытание нервов и физической формы водителя.
2. Отлично справляется с температурными перепадами, которые особенно характерны для российского климата. Даже экстремально низкие температуры не влияют на электроусилитель, что позволяет достойно выдерживать подобные режимы эксплуатации всей рулевой системе машины.
3. Усилие от электроусилителя положительно сказывается на расходе топлива. Регулируя степень усиления, вы тем самым контролируете аппетит своего автомобиля. Так что появление эур на ВАЗ 2114 стало знаковым событием для отечественного автопрома.

Гидроусилитель

В состав гидроусилителя входит большое количество элементов, которые нуждаются не только в постоянном мониторинге, но и аккуратном обращении.

Принцип функционирования ГУР основан на взаимодействии рулевого управления с масляной жидкостью, которая содержится в специальной емкости. От этого и название типа усилителя, поскольку работа основывается на силе рабочей жидкости.

Несмотря на достаточно сложную технологию, гидроусилитель руля эффективный, безопасный, обеспечивает комфортное управление, позволяет контролировать поведение автомобиля даже в случае поломок передних колес.

Увы, гидроусилитель не лишен недостатков. Главный из них — это частые поломки. Возникают они преимущественно из-за утечки рабочей жидкости.

Функции у ГУР следующие:

• Автомобиль становится более послушным, хорошо маневрирует, откликается на работу рулем водителем;
• Обеспечивает смягчение ударов по рулю при прохождении сложных дорожных участков. В нашей стране подобных хоть отбавляй;
• Гидроусилитель идеально подходит для регулярной езды по проселочным дорогам. В этом компоненте электроусилитель существенно уступает ГУР;
• Водитель лучше чувствует дорогу, своевременно принимает решения, и система на них откликается;
• Усиление за счет рабочей жидкости позволяет сократить количество оборотов обода руля для совершения манёвров. Это экономит силы водителя.

https://youtube.com/watch?v=vjwdqpR7BkE

Виды ЭУР

Как и всё в конструкции автомобиля, ЭУР эволюционировал, и теперь есть несколько его разновидностей, каждая из которых нашла свое применение в различных типах автомобилей. И если основной его принцип остался неизменным, некоторые детали серьезно влияют на качество и удобство работы. За местом установки различают 3 основных вида.

1. Электроусилитель руля, встроенный в рулевую колонку.
2. Двухвальный ЭУР, встроенный в рулевую рейку.
3. ЭУР с винт-шариковым соединением.

Эти виды отличает схема подключения электромотора и тип привода, и каждый из них имеет свои преимущества и недостатки. Рассмотрим их все.

Электроусилитель, встроенный в рулевую колонку с червячной передачей

Устройство ЭУР встроенного в рулевую колонку с червячной передачей Самый простой и дешевый тип электроусилителя. Мотор и червячный редуктор крепятся непосредственно на рулевую колонку и управляют ею. При этом остальные элементы рулевого управления (в частности, рейка) не меняются. Такое исполнение удобно тем, что электромотор располагается в салоне автомобиля, а значит, его легко демонтировать, обслуживать, и при этом он меньше страдает от холода и влаги. К тому же, простая конструкция рулевой рейки упрощает и удешевляет ремонт. Однако такая система не справляется с большими нагрузками, поэтому ставится на автомобили малого класса. На видео, ниже, наглядно показан принцип работы такого электроусилителя.

Электроусилитель, встроенный в рулевую рейку

ЭУР встроенный в рулевую рейку: 1 – датчик момента на рулевом колесе; 2 – ведущая шестерня 1; 3 – ведущая шестерня 2; 4 – электродвигатель усилителя; 5 – электронный блок усилителя; 6 – датчик угла поворота рулевого колеса; 7 – торсион вала рулевого управления Более сложная в обслуживании конструкция, которая используется в автомобилях среднего класса. Как понятно из названия, электромотор устанавливается в рулевую рейку на стыке между ней и промежуточным валом. Здесь используется уже шестерня, которая передает усилие на саму рейку.

Основной недостаток этого вида ЭУР в том, что он размещается на рейке, а значит, больше страдает от внешних факторов. И хоть устройство имеет защитный кожух, оно всё равно постепенно портится от влаги и перепадов температуры. А расположение в подкапотном пространстве усложняет демонтаж и ремонт.

Сложная конструкция, в которой электромотор ставится на рейку не со стороны рулевой колонки, а с противоположного конца. Для управления используются две шестерни: одна соединяется с промежуточным валом и вращается непосредственно от усилия, которое прикладывает водитель. Вторая шестерня установлена с другой стороны рейки и управляется электромотором. Такая сдвоенная конструкция сильно поднимает стоимость покупки или ремонта рулевой рейки. С другой стороны, за счет своих особенностей надежность этого механизма довольно высокая.
