Фрикционы акпп: что это такое?

Наиболее частые объекты ремонта

В мощных автомобилях с автоматическими коробками износ гидротрансформатора — обычное дело, если водитель любит жать педаль газа в пол. За спортивные настройки АКПП с подключением блокировки на 1 — 3 передаче приходится платить обслуживанием через 40 — 60 000 км. Раз в 150 — 250 000 км гидротрансформатор требует ремонта по замене расходников.

При каждом плановом ремонте АКПП меняют фрикционы. Если поршень сжимает фрикционные и стальные диски не до конца, они начинают проскальзывать. Нагреваются. Истираются. Загрязняют масло и гидроблок, что приводит к ещё большей потере давления. Ремонт заключается в замене повреждённых дисков, поршней, расходников и очистке гидроблока.

По электрической части лидером проблем являются соленоиды, через которые туда-сюда ходит грязное масло. Мелкая пыль, не остановленная фильтром, осаждается в каналах соленоидов и гидроблока. Клапана начинают заедать, болтаться, залипать. Ремонт заключается в очистке или замене.

5-ступ. АКПП Jatco (Nissan) RE5R05A5-ступ. АКПП Jatco (Nissan) RE5R05A7-ступ. АКПП Мерседес 722.97-ступ. АКПП Мерседес 722.96-ступ. АКПП ZF 6HP26, 6HP28 (Land Rover Range Rover Sport). Общий обзор.6-ступ. АКПП ZF 6HP26, 6HP28 (Land Rover Range Rover Sport). Общий обзор.

Общая информация

Суть работы фрикционного тормоза катушки — тормоз настраивается на определенное усилие, путем вращения соответственного регулятора. Допустим, если шнур или леска выдерживает 7 кг (именно выдерживает, а не на шпуле написано), то фрикцион настраивают примерно на 4-5 кг. Тогда, в случае если засеченная крупная рыба совершит рывок с усилием, равносильным, скажем 10 кг — леска не порвется, как этого следовало бы ожидать. Сработает фрикционный тормоз и шпуля начнет вращаться под действием рывка рыбы, отдавая ей леску. Вот для этого-то и наматывают на катушки по сто и более метров лески. Надо же что-то отдавать рыбе при рывках. Для вываживания на обширном водоеме большого сома или щуки — такой запас, в самый раз.

Причины выхода из строя фрикционов

Причины, по которым сгорают фрикционы, редко у кого бывают просто возрастными. В основном к ним относятся:

  • недостаток смазывающего средства в АКПП. Фрикционы постоянно крутятся и взаимодействуют с другими дисками в масляной среде. Но при недостатке смазки, они оказываются на воздухе. Жидкость их больше не может защитить от трения на сухую, что приводит к быстрому стачиванию зубьев;
  • грязное ATF масло в АКПП. Если смазку не менять вовремя, то продукты износа разносятся по всей коробке. Они встречаются с стальными дисками и попадают между зубьев во время их работы. Это тоже влияет на быстрый износ дисков;
  • недостаточная сила зажатия тоже может выводить из строя фрикционные диски. Этот процесс происходит из-за недостаточного давления. А последнее из-за загрязненного гидроблока или вышедшего из строя клапана соленоида.

Некачественная жидкость, пробуксовки при застревании на грунтовых дорогах, холодные старты в зимнее время, таскание на своем автомобиле других транспортных средств, порой превышающих размеры самого авто – все это сказывается на АКПП и ускоряет износ фрикционных дисков.

Поэтому за АКПП, как и за любым другим механическим устройством нужно следить и ухаживать.

АКПП 5hp-19 - причины смерти и поломки АКППАКПП 5hp-19 — причины смерти и поломки АКПП

Устройство фрикционных дисков АКПП и принцип работы

Прежде всего, бывает два вида фрикционов:

  • металлические диски с фрикционной накладкой, которые находятся в зацеплении с корпусом автоматической коробки. Такие фрикционы неподвижны.
  • мягкие фрикционы, вращающиеся одновременно с солнечными шестернями. Такие фрикционы изготовлены из мягкого материала (например, прессованный картон) и имеют упрочняющее напыление (графитовое и т.д.)

Различные АКПП могут иметь разные типы фрикционов. Например, в автоматических коробках, произведенных в 20-м веке и которые сегодня устарели, фрикционные диски односторонние, без накладок. Фактически это означает, что диска два, причем один стальной, а другой картонный.

Более современные типы АКПП получили доработанные фрикционные диски с наладками, в результате чего увеличен ресурс фрикционов, улучшено теплоотведение и т.д. Набирают фрикционные диски так называемыми «пакетами» (пакет фрикционов), когда один диск из металла, а другой из мягкого материала. Указанные пары дублируются по нескольку раз, чтобы образовать готовый пакет. Например, простой 4-х ступенчатый автомат имеет 2 или 3 набора фрикционов.

Если говорить о принципах работы, нужно понимать, что в устройстве АКПП применяется так называемая планетарная передача. Итак, в двух словах, когда передача выключена, фрикционные диски вращаются без ограничений, то есть они не зажаты по причине отсутствия давления масла.

Однако в момент включения передачи трансмиссионная жидкость ATF под давлением проходит по каналам гидроблока, в результате чего диски сжимаются (фрикционы плотно прижаты друг к другу). В результате подключается нужная шестерня, при этом остальные  шестерни в АКПП останавливаются.

Повреждения фрикционов

Наиболее частые повреждения мягких дисков фрикционного механизма проявляется в их подгорании при включении передачи. Если все детали и механизмы АКПП находятся в исправном состоянии, то возможные негативные последствия такого износа начнут проявляться только после пробега автомобиля более 300 000 км. В том случае, когда автомобиль эксплуатируется с нарушениями элементарных требований к использованию транспортного средства оборудованного автоматической коробкой, данные элементы АКПП могут преждевременно сгорать, что сделает невозможным включение определённой передачи.

Также привести к преждевременному выходу из строя фрикционных дисков могут:

  • Применение некачественных масел для АКПП;
  • Чрезмерное загрязнение масляного фильтра;
  • Недостаточный уровень масла в АКПП.

Несвоевременная замена масла в АКПП, всегда приводит к чрезмерному износу трущихся поверхностей фрикционов. В то же время, если масло в коробке передач было заменено в соответствии с требованиями технического обслуживания автомобиля, но при этом применялось некачественная смазка, то фрикционный механизм АКПП выйдет из строя задолго до обозначенных сроков капитального ремонта данного узла. Масляный фильтр забивается вследствие загрязнения масла в процессе эксплуатации, поэтому первую замену масла в автоматической коробке передач необходимо произвести точно в срок или немного ранее.

Необходимо следить не только за качеством смазки для коробки передач, но и за его количеством, которое не должно опускаться ниже определённого предела. Во время эксплуатации автомобиля уровень масла в коробке передач практически не изменяется, но только при условии абсолютной герметичности масляных магистралей и резервуаров. Разгерметизация наиболее часто встречается, когда АКПП ремонтировалась гаражными мастерами и гайки крепления поддона были затянуты недостаточного хорошо. Также утечка масла может произойти вследствие повреждений прокладок, между картером коробки и поддоном. В этом случае производится замена повреждённых прокладок, а в случае образования трещин в металлических поверхностях поддона или картера производится полная замена данных деталей на новые.

К сожалению, предупредить возникновение неисправностей, которые могут повлечь за собой подгорание фрикционных дисков, не всегда представляется возможным, поэтому следует знать, какие действия необходимо предпринять  при возникновении неисправности АКПП.

Виды фрикционных тормозов

Существует два типа фрикционных тормозов у безынерционных катушек:

  • передний
  • задний

Оба имеют право на жизнь и активно используются как в фидерной и карповой ловле, так и в спиннинге или в любом другом способе ловли. Тем не менее оба эти фрикционных тормоза отличаются друг от друга как с технической точки зрения, так и в удобстве использования в разных способах ловли.

Типы фрикционных тормозов

Передний фрикцион больше подходит для спиннинговой ловли (чаще ультралайта).

Он более чувствителен, чем задний фрикцион и лучше покажет себя в ультралайтовой ловле, тогда как задний фрикцион, возможно, не среагирует на очень тонкую настройку и резкие рывки мелкой рыбы. Но у переднего фрикциона также есть недостаток — его менее удобно регулировать во время вываживания рыбы. Значительно проще повернуть рукоять заднего фрикциона, нежели переднего.

Задний фрикционный тормоз чаще используется в фидерной, карповой, троллинговой ловле.

Задний фрикцион менее чувствителен, чем передний, но на крупной рыбе и более тяжелых снастях высокая чувствительность и не нужна. Поэтому любой из способов ловли, где используются монолески толще 0.2 мм в диаметре вполне могут использовать задний фрикцион и никаких проблем с чувствительностью не будет.

Особенности ремонта роботизированных коробок передач

Схожую ситуацию наблюдают сервисмены и с ремонтом роботизированных трансмиссий, в частности пресловутой DSG. Несмотря на то что на сегодняшний день конструктивный прогресс налицо, проблем, увы, меньше не становится. Просто, как и в случае с вариаторами, у современных «роботов» они обнаруживаются после большего пробега.

Основные причины —  износ сцеплений и неисправности мехатроника. Последний сильно страдает от продуктов выработки механической части трансмиссии — подшипников, муфт, шестерен и валов. Происходит это из-за того, что при высокой нагрузке в пробках подшипники начинают испытывать недостаток смазки. Микроскопическая стружка быстро оседает на датчиках мехатроника, и он начинает допускать ошибки.

Возникают толчки и рывки, большие задержки при переключении передач. Проблема может вызывать в том числе полное обездвиживание машины, когда не включается ни одна передача. Известны случаи внезапной потери тяги при движении.

На сегодня ремонтировать научились и роботизированные коробки. Причем отдельные производители выпускают для подобных трансмиссий ремкомплекты, которые облегчили жизнь механикам и удешевили процедуру для автовладельцев.



Комментирует Александр Сосновский, технический специалист компании febi, производителя масел для автоматических трансмиссий:

Автоматические коробки передач — сложные устройства, в которых в зависимости от производителя используются различные технические решения. Масло для АКП является тем продуктом, без которого функционирование автоматической коробки невозможно. В частности, одной из задач масла является передача усилия в гидравлических механизмах. Кроме того, масло участвует в процессе переключения передач, влияет на комфорт переключения, смазывает и охлаждает коробку передач.

В зависимости от типа АКП, применяемых технических решений, максимальной нагрузки, давления в системе, температуры, а иногда и программного обеспечения условия работы масла и требования к ним очень сильно отличаются. Именно поэтому трансмиссионные масла для автоматов — это специализированные жидкости, разработанные специально для своих областей применения. Такие масла, как правило, нельзя мешать с другими или применять вместо других масел, которые предусмотрены для других сфер применения.

Чтобы предотвратить возможные тяжелые последствия от смешивания, некоторые производители окрашивают свою продукцию в различные цвета. Компания febi применяет в своих маслах те же цвета, что и производители оригинальных смазок. Однако для определения нужного продукта, конечно, цвет знать недостаточно — нужен OE‑номер или требуемая спецификация.

В конструкцию «автомата» входят планетарные редукторы, пакеты сцепления для переключения передач, гидротрасформатор и прочие узлы и детали — все это должно работать в одном масле. Естественно, смазка испытывает сильные нагрузки — высокую рабочую температуру, давление, загрязнение продуктами износа, выработки присадок, что сказывается на ресурсе масла. В результате регулярная замена масла в АКП становится одним из главных факторов долгой работы трансмиссии.

На сегодняшний день на рынке огромное число предложений по трансмиссионным маслам. От оригинальных до никому не известных производителей. Оригинальные масла имеют очень узкую применяемость, ограничиваясь одной маркой, и достаточно дороги. Универсальные масла, предлагаемые множеством производителей, имеют достаточно широкую, зачастую противоречивую линейку применения. Масла для АКПП от febi в этом сегменте — нечто среднее, поскольку мы предлагаем специализированные смазки для конкретных трансмиссий и областей применения. Сегодня в ассортименте febi доступны масла практически для всех коробок — как для классических АКП и МКП, так и для вариаторов, а также «роботов» с одним или двумя сцеплениями.

Ремонт АКПП

Отремонтировать АКПП своими руками быстро не получится. Теоретические знания дают основу, но на практике всегда возникает много вопросов. Будьте готовы потратить не один день на ремонт своей коробки. Только на демонтаж у новичка уйдёт от 4 ч.

Демонтаж АКПП

АКПП много весит, имеет неудобную форму, и, чаще всего, расположена в небольшом пространстве. Так, чтобы подобраться к автоматической коробке передач в Киа Рио, нужно снять воздушный фильтр, АКБ, БУ двигателем, картер. В Land Rover будет мешать выхлопная труба, подушки двигателя и АКПП, карданы, раздаточная коробка.

Перед началом демонтажа слейте жидкость через сливную пробку. Посмотрите, к каким системам автомобиля подключена АКПП. Отсоедините трубки радиатора охлаждения, электрический разъёмы, тяги управления. Действуйте аккуратно, чтобы не повредить крепления и не оборвать провода. Не используйте в ремонте кувалду и зубило.

Подберитесь к стыку между двигателем и гидротрансформатором. Для доступа к «бублику», например, на Ауди А4 надо снять колёса, привода, карданный вал. Может мешать и подрамник, который держит АКПП и двигатель. В этом случае, действуйте поэтапно: подоприте коробку, открутите подушки от подрамника, а подрамник от кузова. Крепление гидротрансформатора и маховика может быть спрятано в лючке картера маховика или нише стартера в картере АКПП.

Открутите болты крепления АКПП и ДВС, не забудьте про трос селектора. Снимите коробку.

Как снять АКПП на Шевроле ЛачеттиКак снять АКПП на Шевроле ЛачеттиКак снять коробку лэндведровер freelander? Часть 1Как снять коробку лэндведровер freelander? Часть 1

Ремонт гидроблока своими руками

Самостоятельный ремонт гидроблока предполагает промывку каналов и замену расходников. Более сложные процедуры:

  • проверку давления в каналах;
  • развертку отверстий под плунжеры;
  • восстановление плиты

без профессионального оборудования проводить нет смысла. Даже мастера в сложных случаях не смогут дать гарантии, что гидроблок оживёт после ремонта. Чаще всего такие блоки управления сразу меняют на б/у.

Для доступа к гидроблоку разбор всей АКПП не нужен. Достаточно снять поддон, фильтр, отсоединить проводку, и отключить датчики температуры. Хотя есть исключения, например, TF-80SC, где гидроблок «прячется» в планетарном механизме.

Общий алгоритм ремонта после снятия поддона и фильтра:

  1. Открутите болты гидроблока.
  2. Отвинтите болты соленоидов, снимите кронштейны крепления и выньте электромагнитные клапаны.
  3. Снимите верхнюю крышку плиты.
  4. Осмотрите сепараторную пластину. Если дорожки «съедены» грязью, деталь под замену.
  5. Выньте пружины, плунжеры, шарики.
  6. Промойте все детали, очистите плиту от грязного масла и засоров.
  7. Оцените износ. При наличии задиров на плунжерах, потери упругости пружин, разбитых каналов — под замену.
  8. Соберите гидроблок по схеме, чтобы не потерять ни одного шарика.
  9. Поставьте новые расходники.
  10. Прикрутите соленоиды.
  11. Посадочное место поддона протрите чистой безворсовой тряпкой, чтобы грязь не попала в АКПП.
  12. Установите клапанную плиту на место.
  13. Поставьте новый фильтр, отмытый поддон с новой прокладкой.
  14. Залейте масло и проверьте уровень.

Ремонт Гидроблока своими руками

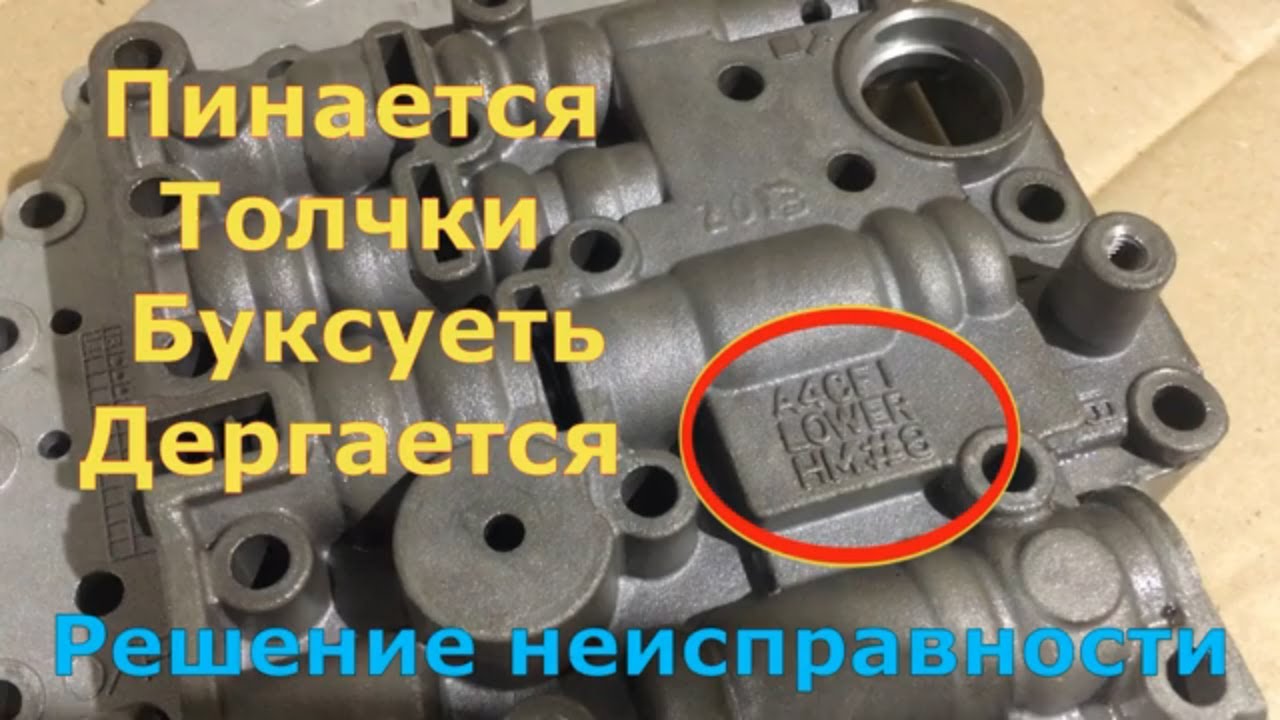

Ремонт Акпп ( A4CF1 - A4CF2 ) Hyundai Solaris * Kia rio  *Промывка и Ремонт ГидроблокаРемонт Акпп ( A4CF1 — A4CF2 ) Hyundai Solaris * Kia rio *Промывка и Ремонт Гидроблока

Ремонт гидротрансформатора АКПП своими руками

Без ремонта гидротрансформатора разборка автоматической коробки передач с заменой расходников даст недолгий положительный эффект. Ведь в «бублике» останутся стёртая муфта, изношенный сальник, дефектная втулка. После ремонта АКПП свежее масло быстро загрязнится, а давление будет уходить ещё с большей силой. В результате после такой переборки проблемы возвратятся или появятся новые.

Вскрыть гидротрансформатор можно только на специальном станке, который аккуратно разрежет сварной шов корпуса. Ещё понадобится оборудование для ремонта фрикциона блокировки. В «бублике» АКПП Мерседес используется многодисковое сцепление, но для его снятия и установки нужны опытные руки. Кроме того, собранный узел необходимо испытать на герметичность, биение, провести балансировку.

Провести ремонт без опыта и оборудования в гараже могут только смельчаки, кому не в тягость прикупить новый гидротрансформатор взамен испорченного. Если вы любите динамичную и резвую езду с АКПП, не поскупитесь отправить «бублик» в сервис.

вскрытие гидротрансформатора в домашних условиях АКППвскрытие гидротрансформатора в домашних условиях АКПППроцесс ремонта гидротрансфоматораПроцесс ремонта гидротрансфоматора

Признаки неисправности

Как и любой механизм, фрикционные диски имеют вполне определенные признаки неисправности. По ним можно определить, что вышло из строя. И приступить к устранению поломки:

  • Проверяется масло. Если оно темное и имеет неприятный запах. Это говорит о подгоревших фрикционах. Также следует смотреть на уровень смазки, он не должен находиться ниже минимального уровня. При недостатке следует добавить трансмиссионное масло, рекомендованное производителем вашего автомобиля. Производится проверка уровня с помощью специального щупа, при его отсутствии делается это через заливочную пробку;
  • Если вы включили на селекторе режим N, а машина продолжает движение, это говорит о приваривании фрикционов. Необходимо срочно их заменять;
  • При некоторых проблемах с фрикционами, становится затруднено переключение передач, вплоть до полной невозможности переключения. В таком состоянии, отказывает задний ход, а машина движется в аварийном режиме на одной передаче;
  • Передачи переключаются с ударами и толчками (см. статью «Что делать, если коробка автомат пинается и дергается при переключении»);
  • Появляется металлический шум на холостом ходу. Происходит это при износе дисков, при этом они смещаются, вне зависимости от положения толкателя, также от соприкосновения дисков между собой появляется неприятный шум;
  • Машина едет только на холодную, когда вязкость масла немного выше. При нагреве оно разжижается, и поршень толкателя оказывается не в состоянии полноценно прижать диски. Это происходит при одновременном износе фрикционов и толкателя.

Желательно провести компьютерную диагностику. На большей части современных автомобилей имеется возможность провести такую проверку, обращаясь непосредственно к блоку управления АКПП.

Заключение. Автоматические коробки довольно требовательны в уходе. Следует своевременно производить все работы по уходу. Для этого, следует знать все особенности этого узла

Среди прочего важно знать, что такое фрикционы АКПП. Тем более, что они являются довольно слабыми, и быстро выходят из строя, даже при правильной эксплуатации

Знание особенностей их строения помогает максимально эффективно эксплуатировать КПП, избегая повышенных нагрузок, и таким образом продлить их срок службы.

Принцип действия фрикционов.

Пакет фрикционов состоит из частей, показанных на рис. 14. Входной крутящий момент передаётся с барабана (drum) на ведущие диски. Ведомые диски поддерживаются втулкой (hub), которая передаёт выходной крутящий момент. Поршень (piston) приводится в действие давлением масла. Двигаясь под давлением масла вправо (по рисунку), поршень посредством конического диска (dished plate) плотно прижимает ведущие диски пакета к ведомым. Заставляя их вращаться как единое целое и осуществляя передачу крутящего момента от барабана к втулке. Как только давление масла падает, поршень под действием возвратной пружины (return spring) перемещается влево, ведущие и ведомые диски разжимаются, крутящий момент через пакет больше не передаётся.

Даже когда фрикцион выключен, в барабане, который вращается с большой скоростью, масло, оставшееся между барабаном и втулкой, отбрасывается под действием центробежной силы к внутренней стенке барабана. Вследствие этого возникает остаточное давление масла, которое прикладывается к поршню, вынуждая его к перемещению и подвключению фрикциона. Это приводит к преждевременному износу дисков и прочим неприятностям. Существуют 2 метода устранения подобного явления (рис. 15).

Метод 1

Используется контрольный шарик (check ball). Когда давления масла под поршнем нет (фрикцион выключен), центробежная сила вынуждает шарик переместиться со своего седла (по рисунку — влево), освобождая отверстие, через которое оставшееся в барабане масло вытекает из полости между поршнем и барабаном наружу. Когда в эту полость подаётся масло (фрикцион включается), его давление превышает центробежную силу и шарик под давлением масла возвращается на своё седло. Перекрывая отверстие для вытекания масла наружу.

Метод 2

Масло из полости между поршнем и барабаном вытекает наружу через отверстие (orifice). Воздух в эту полость поступает через секцию с контрольным шариком, которая ближе к оси вращения барабана. При таком способе при включении фрикциона всегда будет небольшая утечка масла. Но, поскольку масляный насос поддерживает постоянное давление масла в гидравлической системе, такая утечка не является проблемой.

Что в итоге

Как видно, фрикционные диски АКПП являются неким подобием сцепления в МКПП. При этом элемент достаточно надежен, однако только в том случае, если с давлением масла в коробке «автомат» все в порядке и сама жидкость чистая.

Снижение  давления обычно происходит в случаях, когда:

  • уровень масла (ATF) в коробке не соответствует норме;
  • сама трансмиссионная жидкость потеряла свои свойства и/или сильно загрязнена;
  • возникли проблемы с маслонасосом, снижена пропускная способность фильтра масла АКПП или масляного радиатора;
  • забиты каналы гидроблока, некорректно работают соленоиды и т.п.

При наличии подобных неполадок передачи могут переключаться рывками, автомат пинается. Как правило, если проблеме не уделить внимания, первыми из строя выходят  фрикционные диски, фрикционы проскальзывают и горят. В результате масло ATF в АКПП пахнет горелым, меняется цвет масла в коробке автомат и т.д.

Для решения проблемы в одних случаях может быть достаточно промывки масляного радиатора, замены масла в коробке автомат, а также масляного фильтра. В других ситуациях может потребоваться разборка АКПП для замены пакетов фрикционов, промывки каналов гидроблока, проверки работоспособности соленоидов.

Так или иначе, при выявлении первых признаков проскальзывания фрикционов, необходимо прекратить эксплуатацию ТС и доставить автомобиль на СТО с целью проведения углубленной диагностики АКПП.

Что такое фрикционы (фрикционные диски) в АКПП. Почему они горят? Просто о сложномЧто такое фрикционы (фрикционные диски) в АКПП. Почему они горят? Просто о сложном

Что в итоге

Как видно, фрикционные диски АКПП являются неким подобием сцепления в МКПП. При этом элемент достаточно надежен, однако только в том случае, если с давлением масла в коробке «автомат» все в порядке и сама жидкость чистая.

Снижение давления обычно происходит в случаях, когда:

  • уровень масла (ATF) в коробке не соответствует норме;
  • сама трансмиссионная жидкость потеряла свои свойства и/или сильно загрязнена;
  • возникли проблемы с маслонасосом, снижена пропускная способность фильтра масла АКПП или масляного радиатора;
  • забиты каналы гидроблока, некорректно работают соленоиды и т.п.

Для решения проблемы в одних случаях может быть достаточно промывки масляного радиатора, замены масла в коробке автомат, а также масляного фильтра. В других ситуациях может потребоваться разборка АКПП для замены пакетов фрикционов, промывки каналов гидроблока, проверки работоспособности соленоидов.

Так или иначе, при выявлении первых признаков проскальзывания фрикционов, необходимо прекратить эксплуатацию ТС и доставить автомобиль на СТО с целью проведения углубленной диагностики АКПП.
