Диагностический разъем obd2

Распиновка OBD 2

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Выводы и их назначение:

№	Цвет	Назначение
2	J1850 Шина +
4	Заземление кузова
5	Сигнальное заземление
6	Линия CAN-High, J-2284
7	К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10	J1850 Шина-
14	Линия CAN-Low, J-2284
15	L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16	Питание +12В от АКБ

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Компьютерная диагностика

Совсем недавно для проведения такого типа проверки Форд Фокус требовалось дорогое оборудование, которое было только на СТО, а поэтому сделать ее своими руками представлялось маловозможным. К счастью, теперь все изменилось, а самодиагностика является довольно недорогим и доступным делом, поскольку на рынке представлено огромное количество приборов для этого. Таким образом, если вы не доверяете станциям технического обслуживания, которые довольно часто обманывают или завышают цены, то вы сможете проверить Ford Focus 2 самостоятельно. Помимо экономии денег на работе, у вас появится возможность четко понимать текущее состояние автомобиля и необходимость замены той или иной детали.

Компьютерная самодиагностика подразумевает использование специального оборудования для прочтения ошибок системы за счет проверки различных датчиков и их показателей. Как правило, диагностика требуется в таких случаях:

• При покупке б/у FordFocus и оценке его состояния.
• При загорании ошибки Check Engine на приборной панели.
• При оценке работ по ремонту каких-либо неисправностей.

Существует несколько вариантом компьютерной диагностики Форд Фокус 2. Во-первых, вы можете подключиться к автомобилю с помощью компьютера, планшета или другого устройства и прочитать все ошибки. Во-вторых, вы можете приобрести специальный сканер. Его преимущество заключается в том, что размеры такого прибора довольно небольшое, а поэтому выполнять проверку можно в любое время и любом месте. В целом компьютерная самодиагностика предполагает следующее:

• Наличие перечня стандартных ошибок и их расшифровки (найти можно на нашем сайте).
• Наличие устройства и программы для подключения к электронике Ford Focus 2 и прочтения ошибок.
• Знать, где находится диагностический разъем (на Форд Фокус он находится недалеко от руля).

Что касается приборов для диагностики Ford Focus, то вам подойдут:

• ELS27.
• ELM327.
• ADS.
• FordUCDS.
• ScanMatic.
• VCM (Mini, Rotunda).
• ScanDoc.

Эти модели обладают всеми необходимыми качествами и без проблем справятся с прочтением ошибок Форд Фокус 2, причем их цена довольно невысокая.

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

https://youtube.com/watch?v=kfkZlvjIz4Y

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

ELM327

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

• DOS;
• Windows;
• MacOS;
• Linux;
• PalmOS;

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

• Считывает коды ошибок, неисправностей автомобиля;
• Отображает коды и их описание;
• Экспортирует данные на распечатку, если необходимо;
• Удаляет коды ошибок;
• Выводит данные в метрической системе измерения и системе, используемой в США;
• Записывает, сохраняет данные, строит графики;
• Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу

Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование

ELM327 адаптер диагностики USB и Bluetooth версии

Комплектация

Приобретая такой адаптер, вы получаете:

• Высокоточный адаптер, основанный на процессоре ELM327;
• Кабель OBDII;
• Кабель для соединения с компьютером;
• Диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

 Загрузка …

Подключение через переходники

В случае, если на автомобиль установлен нестандартный разъем (выпуск авто до 2000 года либо грузовой или коммерческий автотранспорт), можно воспользоваться специальными переходниками или изготовить их самостоятельно.

В интернете можно найти схему перекоммутации выводов разъема подобно показанной на рисунке:

Если автомобиль находится в постоянной эксплуатации или для профессиональной работы в качестве автоэлектрика проще приобрести переходник (комплект переходников).

Для диагностического сканера AUTOCOM они имеют вид:

В минимальный стандартный набор для легковых авто входит восемь переходников. Один разъем переходника подключается к OBD разъему автомобиля, другой – к OBD диагностическому кабелю либо напрямую к BLUETOOTH ELM 327 сканеру.

Расположение диагностического разъема в автомобилях марки ВАЗ

Так же возможна установка со штатным Вазовским разъемом и стандартом OBD II Виды диагностических шнуров для передачи данных Шнур НПП НТС комплектуется адаптерами KR2 с тройной жилой, в которой 2 провода выделены для подключения к аккумуляторной батарее при помощи крокодилов и дополнительным сигнальным кабелем подключаемым к колоде контактов.

Если возникает необходимость самостоятельно нарастить провод следует помнить, что максимальная длина должна быть не более 15 метров, чтобы не создавать излишние помехи.

И, несомненно, самым удобным в эксплуатации является модель в которой встроен адаптер типа Kline. Если имеется стандартное расположение то он в диагностическую линию подключается между ЭБУ и иммобилизатором.

А в случае отсутствия на его место устанавливается заглушка.

Для восстановления связи между контактами устанавливается перемычка, как показано на картинке ниже: В зависимости от года выпуска модели разъёмы могут отличаться друг от друга. Самодиагностика Если нет возможности произвести проверку специальным прибором, то это можно сделать при помощи самодиагностики, которая поможет быстро выявить все неполадки связанные с работой автомобиля.

Стрелка спидометра начнет подниматься в верх, нажав повторно на экране появится информация о прошивке, а нажав еще раз появятся все имеющиеся ошибки. Давайте рассмотрим более подробно коды ошибок Шевроле Нива с расшифровкой: Как показывает практика знание как произвести самостоятельную проверку очень полезны, так как эти знания помогают быстро выявить неисправность, и вовремя ее устранить.

Ошибка чек энджин Если на автомобиле Нива Шевроле загорелся чек, это предупреждает о том что есть неисправности связанные с работой двигателя. Лампочка загорается в тот момент когда двигатель начинает фиксировать сбой или ошибку и в свою память прописывает определенный код.

Автосканер для Шевроле Нива

https://youtube.com/watch?v=Zo6TM4mdFKg

Давайте рассмотрим основные причины по которым может появится данное предупреждение: Топливно-воздушная смесь имеет неправильный состав. Устраняется данная проблема путем залива в бак более качественного бензина.

Выбор переходника

Кабель OBD-II

Для подключения потребуется адаптер в формате OBD-II. Выбирайте его форму и размер с учётом места расположения разъёма. Если предполагается использовать его для диагностики автомобилей различных моделей, необходимо обзавестись универсальным адаптером, поддерживающим различную распиновку. Распиновка – это определённое расположение контактов гнёздах разъёма. Она зависит не только от используемого протокола. Даже согласившись соблюдать единый формат OBD-II, производители располагают контакты по-своему. Некоторые операции по перепрограммированию ЭБУ и проверке электронных компонентов невозможно выполнить без точного знания распиновки конкретной модели машины.

https://youtube.com/watch?v=videoseries

Расположение диагностического разъема Ford Focus

OBD2 Авто диагностический сканер Распаковка, обзор, тест адаптера на Форд Фокус 3

OBD2 Авто диагностический сканер Распаковка, обзор, тест адаптера на Форд Фокус 3

Где находится диагностический разъем автомобиля

Где находится диагностический разъем автомобиля

Проверка штатного иммобилайзера Форд Фокус 2

Проверка штатного иммобилайзера Форд Фокус 2

Opel Movano электрика

Opel Movano электрика

AUX выход форд фокус 2

https://youtube.com/watch?v=v7voRa36lac

FORD FOCUS MK2 2005-2012 diagnostic OBD port connector socket location OBD2 DLC DATA LINK

FORD FOCUS MK2 2005-2012 diagnostic OBD port connector socket location OBD2 DLC DATA LINK

Разъемы DC-25

Разъемы DC-25

FORD FOCUS MK3 2010-2014 diagnostic OBD port connector socket location OBD2 DLC DATA LINK

FORD FOCUS MK3 2010-2014 diagnostic OBD port connector socket location OBD2 DLC DATA LINK

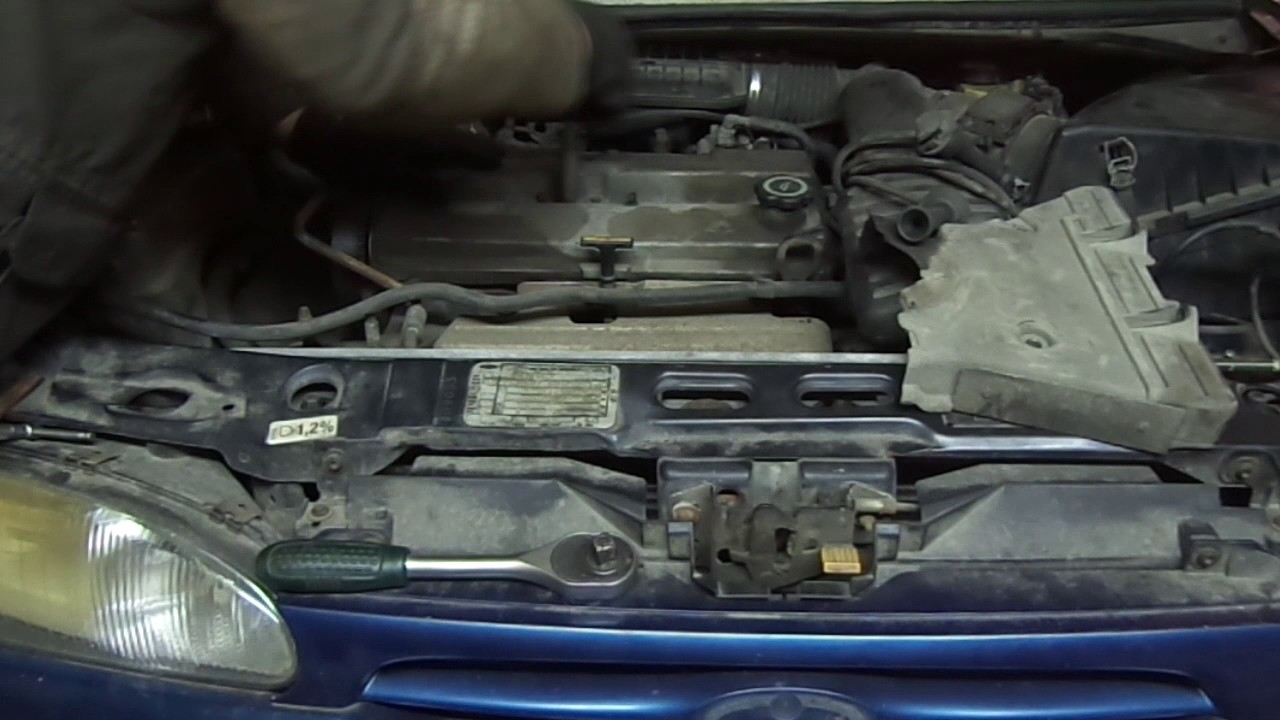

Замена ремня ГРМ двигателя NGA на Ford Mondeo 1993

Замена ремня ГРМ двигателя NGA на Ford Mondeo 1993

FORD FOCUS MK1 1998-2004 diagnostic OBD port connector socket location OBD2 DLC DATA LINK

FORD FOCUS MK1 1998-2004 diagnostic OBD port connector socket location OBD2 DLC DATA LINK

• Patron опора двигателя Форд
• Тюнинг выхлопной системы для Форд куга
• Какие страны производят Ford Focus
• Форд Фокус против Мондео
• Гарантия на кузов Форд фиеста
• Сравнить Форд эксплорер 2013
• Шестерня коленвала Ford Focus 2
• Авто Форд ескорт 1988
• Запчасти коды для Форд
• Целенблоки на Форд Фокус 2
• Вставки в фары Ford Focus
• Ремонт двигателя Форд Транзит 2 5 дизель видео сборка
• Оплетка руля Форд куга
• Форд Мондео 4 экобуст ходовая
• Колпаки на колеса для Форд Транзит

Главная » Популярное » Расположение диагностического разъема Ford Focus

fordport.ru

Инструкция по диагностике ВАЗ 2114, 2113 через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для ВАЗ 2114 зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для ВАЗ 2114»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок ВАЗ 2114»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для ВАЗ 2114, 2113

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2019 — пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2114 с OBD2 разъёмом и GM12 при подключении через переходник.

Диагностика датчиков ВАЗ 2114 инжектор 8 и 16 клапанов

Через данную шину можно продиагностировать дачтики электронной системы управления двигателем автомобиля. Качество анализа зависит от применяемого оборудования и сервисного ПО.

Через данную шину можно продиагностировать дачтики электронной системы управления двигателем автомобиля. Качество анализа зависит от применяемого оборудования и сервисного ПО.

Лямбда зонд

Сканер считывает текущие значения работы кислородного датчика. По показателям программы, например OpenDiag, можно судить о состоянии узла:

• рабочий – 0,007-0,7 В;
• требуется замена – выше 0,8 В.

График не должен иметь разрывов, зависаний амплитуды.

Датчик дроссельной заслонки

На экране программы отображаются процентные значения положения. Полностью открытая заслонка – 100%. Коды неисправности: Р0122, Р0123.

Другие датчики и их диагностика через OBD2

На автомобиле так же доступен сервис:

• Электронный газ (при наличии);
• Фиксатор детонации;
• Датчик положения КВ и РВ;
• Диагностика ДМРВ;
• Датчик скорости;
• Датчик холостого хода;
• Датчик температуры охлаждающей жидкости;
• Датчик температуры двигателя;
• Датчик давления масла;
• Датчик давления воздуха;
• Датчик давления Топлива;
• Другие датчики и их диагностика через OBD2.

Не видит ЭБУ ВАЗ 2114 – что делать, частые причины

Ситуация возможна, если определенные модели ЭБУ считывать ELM327. Существует конфликт протоколов, диагностическая программа не может подобрать правильную конфигурацию связи. Выход:

• попробовать другое ПО;
• выполнить подключение другим сканером.

Модели оборудования, типа ВМ9213, позволят решить конфликт.

Диагностика АБС через OBD2 разъем

Методика проверки системы ABS аналогична. Показания считываются с тормозного блока. Выводы можно сделать на основании отображаемых данных. Более деталбная диагностика АБС, допустима, если предусмотрена CAN шина и электронный модуль ABS.

• скорость вращения колес;
• режим клапанов системы;
• статус нагнетателя.

Данные выводятся для каждого колеса.

Диагностика ошибок и расшифровка

В режиме самостоятельной диагностики, модуль отображает на экране кодовое значение ошибки в одно или двузначном режиме. Стоит отметить, что значения ошибок могут складываться. Пример: ошибка 5 означает наличие кода 4 и 1 в памяти контроллера.

Сканирование внешней аппаратурой позволяет глубже проанализировать работу систем машины. Прибор считывает ошибки из памяти и отображает их в трех и четырехзначном виде. Пользуясь таблицей кодов можно быстро определить дефектный узел.

Диагностика двигателя через OBD2 — ВАЗ 2114

Анализ электронной цепи Лады зависит от используемого сканера и сервисного ПО. Большую часть датчиков возможно продиагностировать самостоятельно. Расшифровка, сброс ошибок выполняются по аналогичной схеме: программа считывает память контроллера, дефект устраняется, код стирается из ПЗУ. Анализ параметров возможен и в режиме езды.

Для подробного изучения датчиков и систем управления двигателем ознакомьтесь с документацией ниже.

Выбор оборудования для диагностики Нивы Шевроле

Поиск OBD разъёма связан с необходимостью подключить к нему оборудование: адаптер, сканер и т.д.

На Chevrolet Niva имеется несколько нюансов по совместимости автосканеров и программного обеспечения. Например, одним из основных условий для разъема является возможность подключения коннектора формата K-Line. Так же возможна установка со штатным Вазовским разъемом и стандартом OBD II.

Для изучения данных вопросов рекомендуется ознакомиться с соответствующими статьями и разделами сайта:

Всем доброго дня. Внезапно обнаружил колодку диагностического разъема. 16 контактов, все как у людей.

Имел я уже опыт общения с такими замечательными делами иобрадованный таким поворотом событий взял у коллеги Bluetooth сканер ELM 327 mini и прошивкой 1,5. На телефоне под ведройдом установлена программа Torque.

При подключении сканера сразу идет питание на не заведенном авто (горит левая лампочка). Телефон находит сканер, сопрягается с ним. При запуске программы сначала мигает пиктограмка сканера, потом она отображается все время, мигает пиктограмка автомобиля. На сканере мигает правая лампочка и иногда средняя. На главном экране программы изображен тахометр — он дрыгается в районе 0 иногда уходя даже немного в «-«. При попытке считать ошибки пишет что нет подключения к ЭБУ.

Самое интересное начинается при заведении двигателя. Первые несколько секунд все хорошо, потом начинают щелкать релюшки, обороты несколько раз подлетают до 1800 (педаль газ вообще не трогаю) и потом все падает в 0 и машина глохнгет. При этом никакого подключения к данным так и не происходит. Без сканера все заводится и работает без проблем.

Машина 2005 г.в.Мозги вот такие:

Сканер рабочий, прога рабочая. Подключаю со своего телефона этот сканер к Форду — все показывает. Взял другой сканер с такими же характеристиками с КИА. Результат идентичный.

Поставил программу OpenDiag — через эти сканеры она может прочитать ошибки, но к ЭБУ подключиться не может. Зато хотябы двигатель не колбасит.

Пробую сканер с прошивкой 2.1 — машина так же дергается и глохнет. Через Torque все идентично, через OpenDiag вообще ничего не видит.

Может быть кто сталкивался? Что я делаю не так и куда нажимать чтобы было весело?

Основной плюс такой системы поиска поломок заключается в огромной экономии времени, которое могло бы быть затрачено на поиски поломки. Результаты всегда очень точные, таким образом, план ремонта будет максимально эффективным.

Для проведения такой диагностики не так много и понадобится, а именно:

• компьютер возле автомобиля;
• К-Лайн адаптер;
• удлинитель от розетки до машины;
• специальные программы.

Чтобы такую диагностику провести, нужно отыскать компьютерный разъем в автомобиле. В разных машинах его расположение отличается. Он может находиться и под капотом, и в салоне машины.

Как видите, знать расположение диагностического разъема в своей машине необходимо, так как именно он помогает проверять автомобиль на неисправность очень быстро и качественно благодаря такой разработке, как компьютерная диагностика.

Самодиагностика NIVA CHEVROLET, ВАЗ и тд

Где находится разъем для диагностики у Шевроле Нива

Классическое расположение колодки диагностического разъема у большинства автомобилей — за рулем около замка зажигания. Шеви Нива — не исключение. Используется распиновка типа OBD. On-board diagnostics первого поколения разработана еще в 1991 году с целью считывания информации по состоянию ЭБУ (электронного блока управления). Эта система отвечает за все функции работы двигателя.

В первых экземплярах Niva Chevrolet использовался 12-тиконтактный разъем OBD1. С 2002 года его сменили на 16-тиконтактный OBD2. Чтобы подобрать корректное диагностическое оборудование для бортового компьютера, нужно заранее узнать какой тип распиновки в конкретной Chevrolet Niva.

Компьютерная диагностика авто: основные шаги

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

• поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
• запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
• выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

Маршрутный бортовой компьютер (МБК или БК) стал неотъемлемой частью современных автомобилей. Говорит о том, на сколько он может быть полезен думаю не стоит, а вот как подключить бортовой компьютер самостоятельно. интересует многих. И еще, можно ли подключить дополнительный бортовой компьютер в автомобиль ?

Маршрутных компьютеров для «десятки» множество (Штат, Gamma, Multitronics, Орион, Престиж и т.д.), и как правило, инструкция бортового компьютера в которое описан процесс подключения прилагается. Но не редко нам достается б/у БК, без нужной нам документации. Установить бортовой компьютер своими руками не сложно, потому что необходимая колодка для подключения БК уже есть внутри торпедо. Она представляет собой 9ти контактную колодку трапециевидной формы. Добраться до нее лучше всего через правое окно торпедо.

Распиновка штатного разъёма бортового компьютера представлена на рисунке. Дополнительные 10 и 11 контакты используются не на всех БК и предназначены для подключения датчика температуры внешнего воздуха.После того, как мы вставим колодку в маршрутный компьютер, останется лишь подключить К-линию.

Зачем нужна K-Line. По этому проводку от ЭБУ, как раз таки и передается наиболее значимая для нас информация (коды ошибок, температура ДВС и т.д.). К-линия находится в диагностической колодке (которую используют на СТО для диагностики автомобиля) слева от рулевого колеса, не далеко от педали газа.

Наша задача подключить к-линию к бортовому компьютеру. то есть проложить отдельный провод от колодки БК до этой диагностической колодки. Таким образом, бортовой компьютер будет получать нужную ему информацию и диагностическая колодка сохранит свою работоспособность.

Диагностическая колодка ВАЗ 2110 в зависимости от года выпуска автомобиля может быть двух видов: Евро-2 (GM) или Евро-3 (ODB-II). Где найти в колодке К-линию показано на схемах:

Второй бортовой компьютер в автомобиль

Есть возможность установить дополнительный маршрутный компьютер. Хорошим примером могут служить БК Сигма или Штат X1, которые устанавливаются вместо маленькой заглушки рядом с блоком САУО.

• Во-первых, они имеют не высокую цену (500-900 рублей);
• Во-вторых, они имеют всего 3 контакта («+12В», «масса» и к-линию), поэтому подключить их как альтернативный бортовой компьютер совсем не трудно, схема следующая:
• В-третьих, не занимают места в панели торпедо.

Таким образом, в нашем автомобиле будет два бортовых компьютера, один выполняет скромные базовые функции, а второй для диагностики и задания параметров ЭБУ. Цифровые ошибки бортового компьютера легко расшифровываются .

Заключение

Установить БК самому не сложно, куда труднее определится с выбором его модели. О том, где купить и какой бортовой компьютер лучше выбрать уже обсуждали в отдельной статье. В некоторых моделях есть еще возможность установить внешний датчик температуры .Кстати, бортовые компьютеры на ВАЗ десятого семейства выпускаются для старых и новых панелей, но при желании можно установить БК для новой панели в старую .

Диагностический разъем FORD

     Для диагностики и самостоятельного ремонта автомобилей Форд, приводятся 5 схем компьютерных диагностических разъемов на FORD. Иммобилизатор использует K-Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует.

6-ти контактный и одноконтактный разъемы (системы MCU и EEC-IV)

2 L-линия диагностики

3 K-линия диагностики

Диагностический разъем FORD моделей 1988-1995 г

6-ти контактный прямоугольный и одноконтактный разъемы (система Mazda MECS)

FEN Используется для считывания кодов самодиагностики двигателя

MEN Используется для считывания кодов самодиагностики двигателя

TEN Используется для считывания кодов самодиагностики двигателя

+B Питание +12В

Диагностический разъем Форд модели Ford Probe

FEN Используется для считывания кодов самодиагностики двигателя

MEN Используется для считывания кодов самодиагностики двигателя

TEN Используется для считывания кодов самодиагностики двигателя

+B Питание +12В

GND Масса

FAT Используется для считывания кодов самодиагностики АКПП

FBS Используется для считывания кодов самодиагностики ABS

FAC Используется для считывания кодов самодиагностики

FWS Используется для считывания кодов само-диагностики

FSC Используется для считывания кодов самодиагностики системы круиз-контроль

TAT Используется для считывания кодов самодиагностики АКПП

TBS Используется для считывания кодов самодиагностики ABS

TAC Используется для считывания кодов самодиагностики кондиционера

TWS Используется для считывания кодов самодиагностики

TSC Используется для считывания кодов самодиагностики системы круиз-контроль

FAB Используется для считывания кодов самодиагностики подушек безопасности

IG- Выход с катушки зажигания — сигнал оборотов для подключения внешнего тахометра

GND Масса

TFA Используется для считывания кодов само-диагностики

F/P Вывод реле бензонасоса (замыкание на массу включает бензонасос)

TAB Используется для считывания кодов самодиагностики подушек безопасности

17 K-линия диагностики

40 МАССА

48 L-линия диагностики

Диагностический разъем FORD все модели после 1996 г

16-ти контактный разъем OBD-II в форме трапеции

2 J1850 Шина+

4 Заземление кузова

5 Сигнальное заземление

6 Линия CAN-High, J-2284

7 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

10 1850 Шина-

14 Линия CAN-Low, J-2284

15 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

16 Питание +12В от АКБ

Проверка штатного иммобилайзера — видео

Это должен знать каждый владелец авто:

Выбираем автомобильную магнитолу

   Автомобильная магнитола хорошего качества более не считается роскошью

И если водителю важно прослушивать музыку в высоком качестве, или более того – слушать оперативную обстановку на …. Роботизированная коробка передач

Роботизированная коробка передач

   Suzuki рассказала о новой роботизированной коробке РКПП. Первый автомобиль с коробкой Auto Systems Gear будет продемонстрирован компанией Suzuki на автомобильном салоне. Вслед за информацио…

Как заменить свечи зажигания

   Как заменить свечи зажигания на своём авто. Вопрос замены свечей зажигания рано или поздно приходится решать каждому автовладельцу. Заменить свечи самостоятельно или обратиться на станцию …

electroshemi.ru

Функции диагностического разъема на Ладе Приора

Зная, где конкретно расположен ДР, автовладельцам не составит труда в удобное для них время своими силами исследовать техническое состояние своего железного коня, а также при необходимости осуществить замену вышедших из строя деталей. К подобной проверке впору приступать, активировав тест-программу. При помощи последней удастся решить такие проблемы:

• скорректировать подачу топлива;
• обнаружить неполадки в трансмиссии;
• вовремя заметить неисправности в прошивке электронного блока управления;
• неправильный замер кислорода выхлопных газов.

Для правильной проверки необходимо знать местонахождение ДР, а также принцип применения оборудования для диагностики. Следовательно, приобретая тестирующий элемент, рекомендовано внимательно изучить все характеристики. Тогда удастся более точно владеть полученными результатами диагностики, а также вовремя устранять любые неисправности.

Что такое ELM327 и зачем он нужен?

ELM327 – Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II и считывает показания с электронных блоков управления. Этот чудо прибор поможет Вам:

• Диагностировать неисправность;
• Посмотреть показания датчиков в режиме онлайн;
• Вывести графики работы различных систем автомобиля;
• Сбросить ошибок ЭБУ и других блоков.

ELM327 Bluetooth

Многие сканеры открывают и больше возможности, так же многое зависит и от автомобиля. Цвет корпуса и форма могут отличаться.

Сканер чаще всего представлен в виде:

• Bluetooth адаптера. Самый распространенный и дешевый, работает с Android (сегодня рассмотрим именно её);
• USB ELM327, который работает в паре с компьютером;
• Wi-Fi адаптер. Если у Вас Iphone, то это Ваш выбор.

Автосканер стоит покупать только с версией прошивки 1.5 !!!Никакие заманчивые 2.1 или 2,2 брать не стоит! Вы только разочаруетесь. То есть Автосканер ELM327 версии 1.5 – Ваш выбор.

Стоимость данного девайса начинается обычно от 300 ₽. Все что дешевле брать не советую. Ориентироваться надо на стоимость 300-600 рублей. Дорогой сканер OBD-II покупать нет смысла.

Так-же крайне не рекомендую пользоваться диском который идет в комплекте со сканером. Скорее всего полезного там ничего нет и нередко бывало что там оказывались вирусы.

Общие рекомендации по подключению к диагностическому разъему

1. В некоторых источниках указаны различные способы самодиагностики автомобиля путем подключения перемычек в OBD-разъем. В экстренных случаях это оправдано. Если есть возможность, время и деньги (сейчас очень небольшие, даже с выездом) для диагностики специалистом, лучше прибегнуть к его помощи.
2. Если у вас есть навыки работы с компьютером, либо Android-устройствами, можно приобрести простейший ELM327 сканер, и далее производить диагностику двигателя самостоятельно. Более дорогие мультимарочные сканеры типа AUTOCOM позволяют производить полупрофессиональную диагностику большинства марок автомобилей. Можно купить дорогую диагностику вскладчину с соседями по гаражу или сослуживцами. Такая диагностика может приносить прибыль, оказывая «халтурные» услуги.
3. Не загромождайте разъем. После покупки авто, попробуйте найти его расположение, так как он может внезапно пригодиться.
4. Если сканер с трудом заходит в разъем, не прибегайте к избыточным усилиям, проверьте, не загнуты ли контакты, нет ли в гнездах посторонних предметов (скрепок, других мелочей). Иногда при повышенной нагрузке разъем проваливается внутрь гнезда, приходится разбирать обшивку.
5. Не подключайте к разъему сомнительные сканеры, различные самоделки. Так как разъем непосредственно подключен к блокам управления автомобиля, некорректное подключение может нанести вред автомобилю и его последующий ремонт будет дорогостоящим.

Видео — где находится разъем ОБД 2 на Renault Scenic:

Renault Scenic/Рено Сценик где находится OBD2 разъем/Where is OBD2 jack

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Сравнить стоимость ОСАГО для своего авто

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

Общие рекомендации по подключению к диагностическому разъему

1. В некоторых источниках указаны различные способы самодиагностики автомобиля путем подключения перемычек в OBD-разъем. В экстренных случаях это оправдано. Если есть возможность, время и деньги (сейчас очень небольшие, даже с выездом) для диагностики специалистом, лучше прибегнуть к его помощи.
2. Если у вас есть навыки работы с компьютером, либо Android-устройствами, можно приобрести простейший ELM327 сканер, и далее производить диагностику двигателя самостоятельно. Более дорогие мультимарочные сканеры типа AUTOCOM позволяют производить полупрофессиональную диагностику большинства марок автомобилей. Можно купить дорогую диагностику вскладчину с соседями по гаражу или сослуживцами. Такая диагностика может приносить прибыль, оказывая «халтурные» услуги.
3. Не загромождайте разъем. После покупки авто, попробуйте найти его расположение, так как он может внезапно пригодиться.
4. Если сканер с трудом заходит в разъем, не прибегайте к избыточным усилиям, проверьте, не загнуты ли контакты, нет ли в гнездах посторонних предметов (скрепок, других мелочей). Иногда при повышенной нагрузке разъем проваливается внутрь гнезда, приходится разбирать обшивку.
5. Не подключайте к разъему сомнительные сканеры, различные самоделки. Так как разъем непосредственно подключен к блокам управления автомобиля, некорректное подключение может нанести вред автомобилю и его последующий ремонт будет дорогостоящим.

Видео — где находится разъем ОБД 2 на Renault Scenic:

Может заинтересовать:

Подводя итог

И всё же, только информации о том, где располагается диагностический разъём Опель Корса и наличия оборудования, мало. Одним умением нажимать на кнопки тут не обойтись. Необходимы глубокие знания по устройству автомобиля и понимание того, какое влияние функционирование электронных систем способно оказывать на работу узлов и агрегатов. Если всего этого нет, то приобретая перечисленное оснащение, вы лишь напрасно потратите свои деньги.

Игорь Филиппов, эксперт проекта opelpro.ru

Предыдущая
CorsaРасположение, назначение и схема блоков предохранителей Опель Корса
Следующая
CorsaИнструкция по замене салонного фильтра на Опель Корса
