Как сбалансировать кардан

Балансировка карданного вала

Существует несколько возможных причин негативного изменения. Прежде всего, это может быть связано с изначальным неправильным соблюдением точных размеров отдельных деталей

Вся конструкция карданного вала представляет собой несколько элементов, расположенных на одной оси

В связи с этим весьма важно, чтобы данная деталь всегда находилась в состоянии сбалансированности. В случае если это условие нарушится, остальные узлы автомобильной трансмиссии будут испытывать серьезную нагрузку

В дальнейшем дисбаланс может повлечь за собой выход из строя не только карданной передачи, но и других агрегатов машины.

Вибрация двигателя и КПП

Если и после этого не прошла вибрация, крестовина может оказаться вовсе ни при чем. Известны случаи, когда такая проблема в карданном вале появляется не в результате поломок каких-либо его составляющих, а передается ему от двигателя или КПП. Вероятность таких неисправностей мала, но сводить ее к нулю тоже нельзя.

Если причиной вибрации кардана стала коробка передач, то эта неисправность даст о себе знать и другими признаками – например, выскакиванием или проскальзыванием передачи (если речь идет о механической коробке) либо скрежетом и стуком, появляющимися в КПП при переходе с одной передачи на другую.

Как видите, причин возникновения вибрации при движении автомобиля множество, и не все они напрямую связаны с карданным валом. Только качественная диагностика ходовой части автомобиля, выполненная профессионалами автосервиса, способна точно установить ее причину.

Балансировка карданного вала, замена крестовины карданного, а также балансировка карданных валов обязательна при любых работах, связанных с заменой крестовины кардана. Балансировка карданного вала операция не очень сложная, но необходимая для карданов с кернением, и при любой замене крестовины карданного вала. Особо ценной операция замены крестовины кардана становится, когда врезание стопорных колец сделано правильно и всё же балансировка карданного вала при замене крестовины кардана нужна чтобы избежать дисбаланса и вибраций на всех скоростях.

Замена крестовины кардана без балансировки карданных валов на 100 % даст вибрацию даже в идеальном случае на скоростях 80 – 120 км/ч. Если балансировка карданного вала сделана не верно обязательно будет вибрация на какой-либо скорости. Вибрация от 40 – 60 км/ч говорит о том, что замена крестовины кардана произведена не верно. Таком случае балансировка карданного вала вообще невозможна.

Немецкие фирмы не рекомендуют кернить крестовину повторно ни 1, ни тем более 2 раза. Причина в том, что остаются заусенцы и неровности даже после развёртки, поэтому крестовина не служит долго. Балансировка в таком случае получается весьма относительная.

Мы решили эту проблему врезанием стопорных колец, за одно срезая все неровности. Качество балансировки улучшилось в разы, а крестовина карданного вала стала служить намного дольше.

Теперь все знают, что крестовины на кардане можно менять но это возможно только там где работают профессионалы.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Не знаю ,что за авто у ТС, но скажу за свои два Крузака с замененными крестовинами: если части кардана стоят так же относительно друг друга, что и до разборки, а стопорные кольца верно подобраны по толщине для соблюдения соосности (шаг у оригинальных колец 0,05 мм), то и работает все отлично. Но если ставить всякое гуано неоригинальное или пытаться заменить крестовину, где это не предусмотрено заводом- изготовителем, однако российский пытливый ум и руки делают данную операцию, то последствия возможны весьма печальные.

А старые мастера и видели лишь старье, при всем уважении к их опыту. ¶

Диагностика карданного вала

Процесс диагностики этих элементов происходит следующим образом. Если выявить причину неисправности не удалось при визуальном осмотре (в случае серьезных поломок определить неисправность можно и невооруженным взглядом), то элемент разбирается и полностью снимается с автомобиля. Вращающиеся его составляющие помещаются на балансировочный стенд, статичные же очищаются от загрязнений и скрупулезно осматриваются на наличие механических повреждений. Также проверяется на наличие люфта и подвесной подшипник. Только после того, как причина возникновения вибрации будет точно установлена, можно переходить к ремонту кардана.

Балансировка кардана: делаем все своими руками

Дисбаланс кардана является весьма тревожным сигналом. Устранить такую неполадку профессионально можно только на станции технического обслуживания. Но если у вас по каким-то причинам нет возможности обратиться за помощью к специалисту, то эта статья для вас, ведь балансировка карданных валов является неотъемлемой частью качественной и комфортной езды.

Балансировка карданных валов: все нюансы и возможности ремонта

Каждому опытному автомобилисту известно, что вибрация кардана приводит к быстрому износу всего автомобиля, а в частности к износу карданной передачи. Помимо этого данная неполадка вызывает огромный дискомфорт при вождении, что сказывается даже на самочувствие водителя. Устранить такую проблему поможет лишь балансировка карданных валов.

Причины появления дисбаланса

Факторов, негативно влияющих на самую важную деталь трансмиссии, огромное количество. Итак, балансировка кардана требуется когда:

1. Заводской брак;
2. Повреждение при ударах;
3. Износ вала во время его эксплуатации;
4. Некачественный ремонт бывшего в употреблении вала и так далее.

Стоит отметить и то, что даже совершенно новый кардан, установленный на автомобиль, просто «требует» регулировки. К сожалению, балансировка кардана даже на заводе изготовителе не всегда проводится должным образом.

Ремонт своими руками: умелая, но временная балансировка кардана

Балансировочный станок для карданного вала

Самым лучшим и верным вариантом для автовладельца будет поездка на станцию ТО. Имеющееся там современное оборудование поможет вам отрегулировать кардан, баланс которого нарушен. Также специалисты проведут диагностику остальных элементов узла. Но «по традиции» вибрация застигает владельца автомобиля в самый неподходящий момент, когда ближайший сервис находится за сотню километров, или когда просто нет возможности оплатить услуги специалиста, а балансировка кардана просто жизненно необходима.

В такой ситуации можно пойти двумя путями – ездить с повышающейся день ото дня вибрацией или произвести ремонт своими руками.

Внимание. Описанный ниже способ подойдет только в качестве «времянки», а сам процесс ремонта займет у вас немало времени

Балансировка кардана – несложное, но весьма долгое занятие.

Как только вы почувствовали на своем автомобиле повышение вибрации, постарайтесь доехать до гаража и произвести ремонт своими руками.

• Для начала необходимо визуально разделить кардан на несколько секторов, например на 4. Для этого вам не потребуется какое-либо специальное оборудование.
• Теперь нужно вооружиться металлическим грузом небольшого веса – грамм 30-40.
• В одном из намеченных секторов надежно закрепить груз.
• Следующим шагом станет выезд на ровную трассу. В момент езды необходимо понять, уменьшилась вибрация или наоборот увеличилась.
• Затем снова едим в гараж и крепим этот же груз в другой сектор.
• Возвращаемся на ровный участок дороги и прислушиваемся к своим внутренним ощущениям.

Балансировка кардана на СТО

Подобные манипуляции необходимо повторить со всеми участками кардана. Ремонт будет более качественным, если разбить кардан на большее количество секторов.

Определившись с оптимальным местоположением груза, можно начать эксперименты с его весом. Для этого нужно взять грузы разных весовых категорий и поочередно прикреплять их. Специальное оборудование, конечно, помогло бы сделать эту процедуру гораздо быстрее, но в нашем случае балансировка кардана происходит собственными силами.

Итак, определив точный вес и точное место, необходимо найти металлическую пластину нужной массы, и приварить ее к трубе. Балансировка кардана своими собственными руками позволит вам хоть какое-то время обойтись без специального оборудования и помощи специалистов.

Добиться идеальной точности подобным методом, не применяя необходимое оборудование, у вас вряд ли получится. Хотя бы небольшая погрешность все-таки останется, ведь балансировка кардана – это удел специалистов. Но такой ремонт поможет вам хоть некоторое время не переживать по поводу сохранности всех элементов карданной передачи.

Балансировка кардана АДС

Технологичный метод ремонта

Станок для балансировки карданов

Но если для такого дела не жалко 5 тыс. руб., именно такой будет цена балансировки вала в мастерской, то рекомендуем отправится к специалистам. Выполнение диагностики в ремонтных мастерских подразумевает использование специального стенда для динамической балансировки. Для этого карданный вал демонтируют с машины и устанавливают на него. В состав прибора входит несколько датчиков и так называемых контрольных поверхностей. Если вал разбалансирован, то при вращении он будет касаться своей поверхностью упомянутых элементов. Так анализируется геометрия и ее искривления. Вся информация отображается на мониторе.

Выполнение ремонтных работ может выполняться различными методами:

• Установка пластин-балансиров непосредственно на поверхности карданного вала. При этом их масса и место установки точно вычисляется компьютерной программой. А крепятся они при помощи заводской сварки.
• Балансировка карданного вала на токарном станке. Этот метод используется в случае значительного повреждения геометрии элемента. Ведь при этом зачастую приходится снимать некоторый слой металла, что неизбежно приводит к снижению крепости вала и увеличению на нагрузки на него в режимах нормальной работы.

Подобный станок для балансировки карданных валов своими руками сделать не получится, поскольку он очень сложен. Однако без его использования качественную и надежную балансировку выполнить не удастся.

Как сбалансировать кардан самостоятельно

Исходя из полученной информации понятно, что без специального оборудования ни о какой точной балансировке не может быть и речи. Тем не менее, если возникла ситуация, когда необходимо провести балансировку, но поблизости нет такой мастерской, в качестве временной меры можно поступить так:

• кардан условно делится в продольной плоскости на 6-8 частей;
• поочерёдно к каждому из секторов крепится груз (15-30 г), это может быть грузик для балансировки колес;
• автомобиль вывозится на ровную дорогу и проводится проверка, в ходе которой выясняется, устранена вибрация, или же стала ещё больше;
• после этого груз перемещается в другой сектор.

Понятно, что этот метод только снимет основной дисбаланс и ни в коей мере не претендует на точность, но он позволит на какое-то время избавиться от вибраций и добраться СТО. Следите за балансировкой вращающихся деталей и приятных всем путешествий!

Карданная передача в автомобиле с шарнирами из равных угловых скоростей

Кардан автомобиля такого типа часто используется в переднеприводных автомобилях. Его используют, чтобы соединить дифференциал вместе с колесным движителем. Карданная передача в автомобиле имеет два одинаковых шарнира, которые соединены с валом, который передает вращательный момент. Близлежащий шарнир около вала называют внутренним, ну а шарнир с противоположной стороны определяют как внешний.

Деформация и механическое повреждение вала; разрушение подвески; Люфт поперечной сборки; чрезмерный зазор расколотого вала гребного винта; Клин с постоянной скоростью; Изношенные или поврежденные сплит-соединения; Изношенные или поврежденные подшипники карданного вала. Симптомы неисправностей карданного вала.

Утечка масла; стучит и трещат при сцеплении с коробкой передач; вибрация автомобиля во время движения; фоновый шум при ускорении; плохой передача передач. Причины сбоев карданного вала. Ослабление крепления карданного вала; превышающий срок службы детали; неправильная установка вала; плохое качество дорожного покрытия; спортивное вождение и частое ускорение автомобиля; недостаток или недостаточное количество смазки в системе; повреждение тюленей; грязи и посторонних предметов в системе; дисбаланс карданного вала; несовпадение муфт и вала. Независимо, вы можете оценить визуальное состояние предмета.

Передний кардан должен обеспечивать низкий уровень шума при работе с любым видом шарниров. Такой тип шарнира можно использовать и для автомобилей с задним приводом. Шарнир равных угловых скоростей можно называть просто ШРУС выглядит как обойма, которая находится в корпусе. В середине обоймы при работе движутся постоянно шарики.

Если есть видимые повреждения компонентов, вам необходимо попросить более полный диагноз в мастерской. Сначала вам нужно проверить баланс универсального шарнира и количество смазки. Тем не менее, дорожные условия и стиль вождения могут значительно снизить эксплуатационную мощность вала.

Ремонт и замена карданного вала. Без специальных инструментов вал гребного винта нельзя отремонтировать или заменить. Наиболее распространенной неисправностью является дисбаланс вала. Ребалансировка выполняется при каждом контрольном осмотре шахты, поскольку неправильное положение вала в механизме может привести к ускоренному износу связанных механизмов.

Плюсы и минусы отключения переднего привода на ниве шевроле.

Переделка кардана от MAN на КАМАЗ

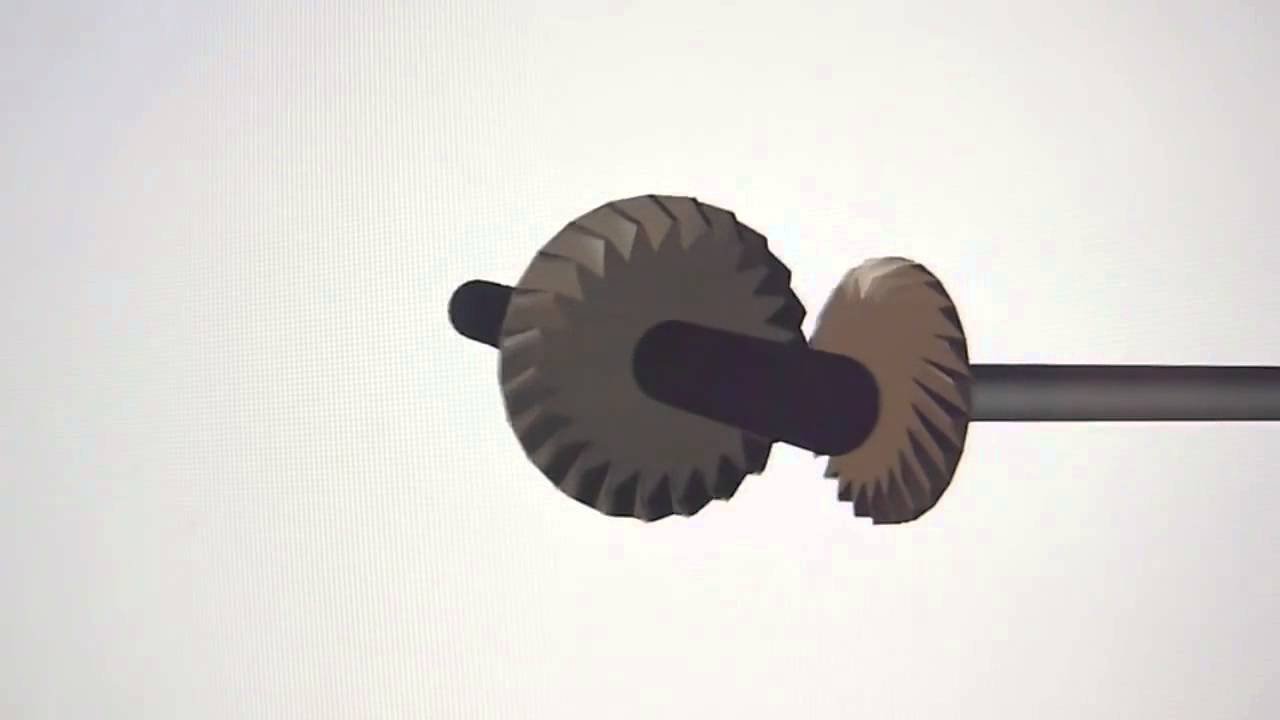

Велосипеды с карданным механизмом

Принцип работы

Основной задачей балансировочного станка является определение баланса геометрического центра колеса с его массой. Разбалансированная деталь затрудняет любую работу и может привести к серьезной поломке. Устранение дисбаланса позволяет:

1. Увеличить срок применения подшипников.
2. Предотвратить преждевременное стирание покрышек.
3. Увеличить эксплуатационный период подвесок.

Существует несколько вариантов, посредством которых можно исправить дисбаланс колес или других деталей:

• Кольца для балансировки – используются в процессе ремонта металлообрабатывающих станков.
• Регулировочные винты – в разбалансированную деталь вкручивают специальные штыри, посредством которых ее настраивают.
• Высверливание – наиболее популярный вариант балансировки. Осуществляется посредством создания отверстий, которые меняют вес обрабатываемых деталей.

Читать также: Дисковая шлифовальная машина по дереву

Правила эксплуатации авто

Чтобы карданный вал прослужил дольше, необходимо руководствоваться некоторыми правилами, которые помогут детали подвергаться меньшим нагрузкам в процессе работы:

1. Старайтесь ограничиваться от езды по неровным дорогам, поскольку постоянная тряска негативно сказывается на геометрии карданного вала.
2. Трогайтесь с места плавно, не допуская излишних пробуксовок, резких стартов, которые заметно увеличивают нагрузку на ходовую часть транспортного средства.
3. Попав в яму, пробуйте выезжать из нее плавно, не раскачивая автомобиль. Возите с собой специальные коврики для подкладывания под колеса, чтобы минимизировать риск поломки шасси или кардана.
4. Передачи переключайте не резко, чтобы снизить нагрузку на специальную эластичную муфту.
5. Своевременно обращайтесь в автомобильный сервис за полной диагностикой транспортного средства, а также за советами по ремонту и обслуживанию авто.
6. Не мойте элементы карданной передачи под сильным давлением, поскольку внутрь системы может попасть вода;
7. Не нагревайте вал, стараясь удалить старую краску, – это нарушает однородность металла;
8. Периодически проверяйте затяжку элементов крепежа, чтобы исключить их расслабление и повышение нагрузок на подвижные части.
9. Используйте смазочные материалы, рекомендованные производителем, чтобы защитить соединения от износа в результате скольжения.
10. Избегайте сверхнормативных нагрузок на трансмиссию, езды на высоких скоростях.

Источники

• https://kardanvalservis.ru/articles/chto-takoe-disbalans-kardannogo-vala/
• http://AvtoShef.com/balansirovka-kardannogo-vala-svoimi/
• https://razborkadonskoe.ru/ustrojstvo/balansirovka-kardannogo-vala-osnovnye-metody-kak-otbalansirovat-kardan-svoimi-rukami.html
• https://dns-kardan.ru/balansirovka_kardannogo_vala_svoimi_rukami.php
• https://avtopulsar.ru/chto-takoe-balansirovka-kardannogo-vala-priznaki-i-prichiny-disbalansa-kardana/
• https://carwin-motors.ru/remont/balansirovka-kardannogo-vala-osnovnye-metody-kak-otbalansirovat-kardan-svoimi-rukami.html

Как сбалансировать кардан самостоятельно

Исходя из полученной информации понятно, что без специального оборудования ни о какой точной балансировке не может быть и речи. Тем не менее, если возникла ситуация, когда необходимо провести балансировку, но поблизости нет такой мастерской, в качестве временной меры можно поступить так:

кардан условно делится в продольной плоскости на 6-8 частей;

поочерёдно к каждому из секторов крепится груз (15-30 г), это может быть грузик для балансировки колес;

автомобиль вывозится на ровную дорогу и проводится проверка, в ходе которой выясняется, устранена вибрация, или же стала ещё больше;

после этого груз перемещается в другой сектор.

Понятно, что этот метод только снимет основной дисбаланс и ни в коей мере не претендует на точность, но он позволит на какое-то время избавиться от вибраций и добраться СТО. Следите за балансировкой вращающихся деталей и приятных всем путешествий!

Неисправности кардана

Карданный вал ВАЗ 2107 в процессе эксплуатации под воздействием постоянных нагрузок изнашивается. Больше всего износу подвергается крестовина. В результате кардан теряет свои оригинальные характеристики, появляется вибрация, стуки и т. п.

Вибрация

Иногда во время движения на ВАЗ 2107 начинает вибрировать кузов. Причина этого обычно кроется в карданной передаче. Это может быть установка вала изначально низкого качества или неправильная сборка узла. Вибрация может появиться и при механических воздействиях на кардан при наезде на препятствия или при ДТП. Такая проблема также может быть следствием неправильной закалки металла.

Причин, приводящих к дисбалансу карданной передачи, немало. Вибрация может появиться при больших нагрузках. Кроме этого, кардан ВАЗ 2107 может деформироваться даже при нечастой эксплуатации автомобиля. Это тоже приведёт к возникновению вибрации. В таких ситуациях требуется балансировка или замена узла, причём проблема должна быть устранена немедленно. В противном случае вибрация кардана может привести к разрушению крестовин и редуктора заднего моста, и стоимость ремонта многократно возрастёт.

Возникновение вибрации кузова ВАЗ 2107 может быть связано с повреждениями подвесного подшипника

Кроме этого, вибрация может могут возникнуть из-за резинового элемента подвесного подшипника. Резина со временем становится менее эластичной, и баланс может нарушиться. Выработка подшипника тоже может привести к вибрации кузова при трогании с места. Это, в свою очередь, может стать причиной преждевременного выхода из строя крестовин

При покупке нового подвесного подшипника особое внимание следует обратить на эластичность резиновой подвески и лёгкость вращения самого подшипника. Никаких заеданий и люфтов быть не должно

Стук

Неисправности и износ отдельных элементов карданного вала ВАЗ 2107 в результате трения приводит к образованию люфтов в механизме и, как следствие, к появлению стуков. Наиболее часто причинами стука является:

1. Неисправная крестовина. Стук появляется в результате износа и разрушения подшипников. Деталь следует заменить.
2. Ослабления затяжки болтов крепления кардана. Проблема решается осмотром и затягиванием ослабленных соединений.
3. Сильный износ шлицевого соединения. В этом случае меняют шлицы карданной передачи.
4. Люфт подвесного подшипника. Подшипник меняется на новый.

Стук в карданной передаче может быть следствием сильной выработки шлицевого соединения

Для увеличения срока службы элементов карданной передачи необходимо их периодическое обслуживание, предполагающее смазку с помощью специального шприца. Если крестовины являются необслуживаемыми, при появлении люфта их просто заменяют. Подвесной подшипник и крестовины смазываются «Литолом-24» через каждые 60 тыс. км. пробега, а шлицевая часть — «Фиолом-1» через каждые 30 тыс. км.

Щелчки при трогании

Часто при трогании классических моделей ВАЗ можно услышать щелчки. Они имеют характерный металлический звук, являются следствием люфта в каком-либо элементе кардана и могут быть вызваны следующими причинами:

• вышла из строя крестовина;
• выработалось шлицевое соединение;
• ослаблены болты крепления кардана.

В первом случае крестовина меняется на новую. При выработке шлицевого соединения потребуется заменить передний фланец кардана. Если же это не поможет, придётся менять карданный вал полностью. При ослаблении болтов крепления их необходимо просто надёжно затянуть.

Причиной щелчков при трогании может стать люфт в подшипниках крестовины

Как отбалансировать кардан

Автор КакПросто!

Балансировка карданных валов необходима для устранения вибраций, действие которых может вызвать разрушения элементов конструкции автомобиля. Балансировка включает в себя определение дисбаланса на специальном динамическом стенде и его последующее устранение путем наварки или высверливания металла.

Дисбаланс устраняется путем отбора либо добавления необходимого количества материала. Специалисты по техническому обслуживанию автомобильной техники применяют такие методы устранения дисбаланса, как высверливание металла, установка балансировочных пластин или грузов, а также прокладок для устранения несоосности.

Основная функция карданного вала автомобиля состоит в передаче крутящего момента от коробки передач к ведущим мостам. Конструктивно карданный вал состоит из следующих элементов – вала, скользящей вилки, двух крестовин, пары фланец-вилок, деталей крепления и уплотнений. Довольно простая конструкция, которую можно собрать самостоятельно.

Инструкция

После сварки и выравнивания трубы (прутка) на заготовку установите карданные шарниры.

Обязательная операция – нанесение антикоррозийного покрытия на вал. В случае необходимости все крестовины покройте обильной смазкой.

Видео по теме

Ремонт кардана rc модели

Обратите внимание

Очень часто в процессе эксплуатации автомобиля происходит разбалансировка карданного вала, о чем могут свидетельствовать вибрации автомобиля при определенной скорости. Данная ситуация – веский повод для обращения в автосервис.

Динамическая балансировка колес в условиях центров технического обслуживания автомобилей позволяет снизить уровень вибраций, негативно влияющих на техническое состояние конструкции и самочувствие водителя и пассажиров. Оборудованием для проведения балансировки является динамический стенд, позволяющий выполнять замер дисбаланса в полуавтоматическом режиме и формировать рекомендации по его устранению.

Перед балансировкой колесо должно быть очищено от всех посторонних загрязнений, так как их наличие может стать причиной возникновения погрешности измерений. Взаимное ориентирование шины и колесного диска дает возможность частичной компенсации дисбаланса без применения балансировочных грузов.

Распечатать

Как отбалансировать кардан

Как провести балансировку своими руками?

Ниже описан старый, но эффективный метод восстановления кардана. Его недостаток заключается в больших временных затратах. Для проведения манипуляции понадобятся удобная смотровая яма или эстакада, грузики с разным весом. Последние можно заменить кусочками сварочных электродов.

Работы выполняются по инструкции:

1. Условно разделить трубу поперёк на 4 одинаковых отрезка. Число частей может быть увеличено в зависимости от силы тряски и большого количества свободного времени.
2. На первый кусочек кардана нужно прикрепить свинцовый грузик с примерным весом 30г. таким образом, чтобы он был надёжно зафиксирован на поверхности с возможностью легко снять его. Обычно для обеспечения такого закрепления используют металлический хомут, прочную клейкую ленту (изоленту или скотч), мягкую стяжку, проволоку и т.д. Если вместо груза прикрепляются электроды, то присоединяют больше двух штук одновременно. Их количество варьируется при уменьшении общей массы.
3. Провести тест. Для этого нужно выехать на гладкую дорогу и проверить степень вибрации. Если она стала менее ощутима, то выбран верный отрезок кардана для балансировки.
4. В том случае если уровень дрожания авто остался на прежнем уровне, следует зафиксировать грузик на следующей части вала, отмеченной в начале процедуры.

Будет полезно: Датчик давления и уровня масла ваз 2109 (карбюратор и инжектор): описание и замена

Повторять эти стадии работ необходимо до тех пор, пока не будет обнаружен тот отрезок кардана, при котором вибрация проявляется в минимальной степени. Далее нужно подобрать оптимальный вес грузика, при котором тряска исчезает совсем. Это идеальный вариант, однако при самостоятельной балансировке можно допустить остаточное чуть ощутимое дрожание машины.

Завершающим этапом балансирования вала этим способом является жёсткое долговечное прикрепление груза к кардану. Лучший вариант прикрепления – использование электросварки. Если такой возможности нет, то альтернативой станет вещество «холодна сварка». Нежелательный, но часто применяемый метод – надёжное затягивание грузика хомутом из металла.

Другие методики балансировки вала

1. Ещё один метод начинается со снятия кардана. Его укладывают на идеально ровную горизонтальную поверхность на металлические невысокие подставки. Расстояние между ними должно быть немного меньше длины вала. Деформированный кардан имеет смещённый центр тяжести. В подобном положении деталь прокрутится, и его утяжелённый участок окажется снизу. Этот метод может стать «предисловием» к уже описанному алгоритму. Благодаря ему, определение нужного участка трубы пройдёт быстрее. Однако найти идеально ровную плоскость для его применения не всегда возможно.
2. Использование анализатора частоты. Его можно собрать самостоятельно, но для отслеживания работы прибора нужно установить на компьютер специальную программу. Результаты колебаний на каждом отрезке трубы записывают, вычисляется место разбалансировки. Этот способ помогает справиться с вибрацией на продолжительный срок, но не устраняет её совсем.

Чего не стоит делать

В случае если разобрались шлицы, не следует слушать советов вроде «Можно просто переставляя по шлицу кататься, когда уйдет дисбаланс-то — это и есть правильное положение». Во-первых — это неправильно, во-вторых — очень долго.

Перебирая положение шлицов, вы добьетесь уменьшения вибрации, но с большой вероятностью не найдете правильное положение кардана. Дисбаланс уменьшится, ощущение вибрации по кузову пропадет, но мелкая неощутимая вибрация на кардане останется.

Мелкая вибрация может быстро разрушить подвесной подшипник, крестовину. Также с большой вероятностью пострадает коробка, мост или раздатка — обычно первыми признаками служат протечка сальников.

Причины вибрации карданной передачи

• Люфт в подшипниках крестовин, превышающий допустимые значения. Устраняется эта неисправность, как и следующая за ней по списку, заменой пришедшей в негодность крестовины.
• Потеря подвижности игольчатых подшипников крестовин вследствие коррозии. Обнаружить этот дефект можно своими руками, если перед ремонтом отсоединить от фланцев трансмиссии крепление хотя бы одного торца карданной передачи и попытаться отвести освободившийся конец в сторону.
• Глубокие трещины в эластичной муфте. Ремонт заключается в замене этой детали.
• Несоосность крестовин после переделки карданного вала или из-за неправильной сборки узла с двумя крестовинами по краям и шлицевым соединением между ними. Для ремонта – восстановите соосность шарниров.
• Ослабление крепления фланцев кардана и редуктора моста.
• Раскручивание гайки крепления фланца к хвостовику редуктора.
• Неисправность подвесного подшипника.
• Чрезмерный люфт шлицевого соединения.
• Деформация трубы карданной передачи.

Крепление кардана ВАЗ 2107

Кардан ВАЗ 2107 крепится в нескольких местах:

• задняя часть фиксируется болтами к фланцу редуктора заднего моста;
• передняя часть представляет собой подвижное шлицевое соединение с эластичной муфтой;
• средняя часть кардана крепится к кузову через поперечину подвесного подшипника.

Болты крепления кардана

Для крепления кардана на ВАЗ 2107 используются четыре болта размерностью М8х1.25х26 с конической головкой. На них накручивается самостопорящаяся гайка с кольцом из нейлона. Если болт при закручивании или откручивании проворачивается, его стопорят отвёрткой.

Кардан ВАЗ 2107 крепится четырьмя болтами М8 с конической головкой

Эластичная муфта

Эластичная муфта представляет собой промежуточный элемент для соединения крестовины кардана и вторичного вала коробки. Для снижения вибрации она изготовлена из резины высокой прочности. Муфта снимается при механических повреждениях для замены или при ремонте коробки передач. При установке старой муфты потребуется хомут соответствующего размера для её стягивания. Новые эластичные муфты обычно продаются в комплекте с хомутом, который после установки снимается.

Эластичная муфта обеспечивает соединение вторичного вала коробки передач и крестовины кардана
