Как подключить китайский вольтметр амперметр

Прибор для измерения нескольких пределов

Кто не раз сталкивался с транзисторными конструкциями и схемами знает, что очень часто вольтметром приходится замерять цепи с напряжением от десятков долей одного вольта до сотен вольт. Простой приборчик, изготовленный своими руками, с одним резистором это не осилит, поэтому в схему придется подключить несколько элементов с разным сопротивлением. Чтобы вы поняли, о чем идет речь, предлагаем ознакомиться со схемой, расположенной снизу:

На ней показано, что в схеме установлено четыре резистора, каждый из которых отвечает за свой диапазон измерений:

1. От 0 вольт до единицы.
2. От 0 вольт до 10В.
3. От 0 В до 100 вольт.
4. От 0 до 1000 В.

Номинал каждого резистора поддается подсчету, который проводится на основе закона Ома. Здесь используется следующая формула:

R=(Uп/Iи)-Rп, где

• Rп – это сопротивление измерительного блока, возьмем, к примеру. 500 Ом;
• Uп – это максимальное напряжение измеряемого предела;
• Iи – это сила тока, при которой стрелка отклоняется до конца шкалы, в нашем случае – 0,0005 ампер.

Для несложного вольтметра из китайского амперметра можно выбрать следующие резисторы:

• для первого предела – 1,5 кОм;
• для второго – 19,5 кОм;
• для третьего – 199,5;
• для четвертого – 1999,5.

А вот относительная величина сопротивления этого прибора будет равна 2 кОм/В. Конечно, расчетные номиналы не совпадают со стандартными, поэтому резисторы придется подбирать близкими по значению. Далее проводится финишная подгонка, при которой производится градуировка самого прибора.

BY42A схема подключения

Как подключить вольтамперметр к зарядному устройству — подборка схем

Не заметить их сигналов будет трудно, за что производителю большой плюс. Схема подключения вольтметра и амперметра с отдельным шунтом к блоку питания Шунт всегда подключается параллельно амперметру. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Напряжение питания имеет очень широкий диапазон, вы можете подать от 4 до 30 Вольт, красный провод — плюсовой, черный — минус.

На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. При неправильном подключении табло прибора будет показывать нулевые значения.

Кстати, показания напряжения он тоже завышает на 0,3 вольта. Для подключения вольтметра нужно разобраться с проводами, таких насчитывается пять: Три тонких. Дисплей двухцветный красный и синий.
Мини лабораторный блок питания своими руками

Мини лабораторный блок питания своими руками

Микросхема СА3162Е для цифровых вольтметра и амперметра

То есть пределы измерения прибора зависят от величины добавочного резистора.
В сварочных трансформаторах используется обратный процесс — понижают напряжение для повышения сварочного тока.
Для того чтобы по показанию вольтметра определить напряжение на зажимах приемника энергии или генератора, необходимо его зажимы соединить с зажимами вольтметра так, чтобы напряжение на приемнике генераторе было равно напряжению на вольтметре рис. Вольтметр не работал никак вообще.
В приборах, рассчитанных на переменный ток , ток пропускается через специальным способом установленную проволоку, отчего она нагревается, тем самым меняет свой размер, что и отображает индикатор. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё—всё понял. И редко опускается ниже 6V, разве только падает до нуля при полном отключении.
В случае резкого падения показаний вольтметра появляется возможность принять соответствующие контрмеры и избежать непредвиденной остановки двигателя. С помощью второго двух пинового разъема на ампер — вольтметр подается питание, которое может быть в диапазоне от 4.

Принцип действия вольтметра в автомобиле

Добавочный резистор И чтобы расширить пределы измерения вольтметра, последовательно с его рабочей обмоткой включается добавочный резистор, чтобы только часть измеряемого напряжения приходилась бы непосредственно на измерительную обмотку прибора, пропорционально ее сопротивлению. Но при пользовании этим блоком питания, напряжение на выходе, по прежнему, приходилось выставлять ориентируясь по показаниям мультиметра, включенным как вольтметр. Эти выводы тоже сделаны по схеме с открытым коллектором. В заключение фотоснимок устройства для зарядки аккумуляторов, изготовленного из компьютерного блока питания со встроенным вольтметром-амперметром.

Более техническое определение вольтметра звучит так: гальванометр с большой чувствительностью, значительным сопротивлением, оборудованный табло, на котором отображаются показатели разности потенциалов, или электровозбудительный показатель в вольтах. Если в блоке питания в цепь выходного тока поставить измерительный резистор величиной 0, Ома, то при протекании по нему тока в 1А, на измерительном резисторе упадет напряжение 0, В. Потенциал же на фазовом выводе меняется с положительного до отрицательного с частотой 50 Гц, го есть ток под нагрузкой будет менять свое направление 50 раз в секунду. Подсоединение прибора выглядит так. Поэтому их можно подключать непосредственно к контактам замка зажигания без риска подгорания контактов.

Аппарат переменного тока в сети постоянного работать не будет, но устройство для измерения постоянного напряжения, если включить его через диодный мост, можно подключить в сеть переменного тока с потерей точности. Измерительные трансформаторы на схемах изображают как обычные трансформаторы. Таким образом, сопротивление амперметра должно быть малым и тем меньшим, чем больше его номинальный ток.
Вольтметр и его подключение

Вольтметр и его подключение

Микросхема СА3162Е

Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней. Для снижения влияния температуры окружающей среды на измерения, добавочный резистор изготавливают из материала обладающего малым температурным коэффициентом сопротивления. Подключение может осуществляться через специальный гнездовой разъем, или при помощи спайки. В них находится преобразователь входного сигнала в угол поворота стрелки, показывающий на шкале величину измеряемого напряжения.
Еще для снижения температурного фактора при измерениях, последовательно с катушкой амперметра включают добавочный резистор из материла такого же рода. Подключение При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения.
Ясно, что пару ампер можно легко померять обычным дешёвым мультиметром, а как быть с 10, 15, 20 и более ампер?
Показания шкалы также умножаются на n.
Самодельный автомобильный вольтметр на микросхемах. При неправильном подключении табло прибора будет показывать нулевые значения.
Получение и передача переменного тока намного проще, чем постоянного: меньше потерь энергии, С помощью трансформаторов мы можем легко менять напряжение переменного тока.
Микросхема САЕ для цифровых вольтметра и амперметра Существуют и другие микросхемы аналогичного действия. Измерительные трансформаторы на схемах изображают как обычные трансформаторы.
Нюанс при подключении китайского вольтметра амперметра

Нюанс при подключении китайского вольтметра амперметра

Что такое амперметр, его виды

Как показано на рисунке, прибор включают последовательно в цепь, по которой идет электрический ток. Чтобы минимизировать влияние на реальные физические процессы, необходимо уменьшить внутреннее сопротивление амперметра. Для снятия показаний пригодится крупная шкала. При выборе подходящего оборудования также учитывают следующие факторы:

• цифровой индикатор упрощает процесс измерений;
• работать с малыми и сильными токами проще с применением разделения на несколько диапазонов;
• при неблагоприятных внешних условиях (влажность, вибрации) следует учитывать соответствующую защищенность прибора.

Магнитоэлектрические

Измерительный блок приборов данной категории состоит из двух основных компонентов. Между полюсами постоянного магнита размещают индукционную катушку. При прохождении через обмотки тока она поворачивается. Присоединив стрелку и шкалу, фиксируют эти движения для получения результатов измерений. Встроенными пружинами ограничивают амплитуду отклонений, возвращают движущиеся компоненты в исходное положение. Встроенным поводком регулируют натяжение. Грузиками компенсируют силу тяжести.

На двух схемах цифрой 1 обозначен источник поля, которое поворачивает катушку (3), жестко закрепленную на центральной оси. Устройство начинает функционировать, когда по цепи проходит ток. Спиральная пружина (4) корректирует движения. В первом варианте установлен ограничитель (2), предотвращающий повреждение стрелки.

Преимуществами такого инженерного решения являются:

• высокая точность;
• хорошая чувствительность;
• отсутствие дополнительных источников питания;
• демократичная стоимость.

На заметку. Главный недостаток – механические части. Сложность конструкции подразумевает ухудшение надежности. Следует помнить о негативном влиянии ударов и других внешних воздействий. Такой прибор подходит для измерения постоянного тока.

Электромагнитные

Вряд ли обычному пользователю придется ремонтировать сложные устройства. Поэтому далее подробно рассмотрены выбор и подключение амперметра. Электромагнитные приборы универсальны. Они подходят для измерения постоянного и переменного тока. Чувствительность в данном случае несколько ниже, по сравнению с предыдущим примером. Однако в некоторых ситуациях ее вполне достаточно.

Термоэлектрические

Приборы этой категории выполняют измерения по косвенной методике. С помощью термопары или аналогичного устройства происходит преобразование переменного тока в постоянный. Его значение контролируют включением в дополнительную цепь магнитоэлектрического или другого амперметра. В контактном исполнении обеспечивается повышенная чувствительность. Чтобы исключить гальваническую связь, датчик помещают в слой из нейтрального материала (стекла, полимера).

Электродинамические

В этом варианте устанавливают рядом две катушки. Через одну, подсоединенную к индикаторному устройству, пропускают ток. Вторая – фиксируется неподвижно. Такая схема отличается повышенной чувствительностью. Даже слабые магнитные поля оказывают на движущийся элемент достаточно сильные воздействия. Чтобы получить точные измерения, максимально удаляют прибор от источников помех, применяют экранировку.

Ферродинамические

Особенным элементом устройства является проводник с ферритовыми свойствами. Высокая напряженность поля в рабочей зоне существенно уменьшает внешние паразитные воздействия. Такие приборы даже без специальной экранировки можно подключать в цепь около силовых линий электропередач.

Типы вольтметров

Аналоговые вольтметры

Включает отклоняющий тип индикаторных измерителей напряжения.

Аналоговый вольтметр можно разделить на три категории.

• Инструменты с подвижной катушкой
• Движущиеся железно
• Электростатический вольтметр

Инструменты с подвижной катушкой

Тип измерительных приборов с подвижной катушкой Аналоговые вольтметры доступны в двух типах. Они есть:

• Инструменты с подвижной катушкой с постоянным магнитом
• Инструменты с подвижной катушкой

Инструменты с подвижной катушкой с постоянным магнитом

Инструменты с постоянными магнитами с подвижной катушкой реагируют только на постоянный ток. Эти инструменты имеют постоянный магнит для создания магнитного поля. Катушка намотана на кусок мягкого железа и вращается вокруг собственной вертикальной оси. Когда ток течет через катушку, отклоняющий крутящий момент генерируется в соответствии с уравнением силы Лоренца.

Приборы с подвижной катушкой типа «Динамо» состоят из двух катушек. Одна катушка зафиксирована, а другая катушка вращается вокруг нее. Взаимодействие двух полей создает отклоняющий момент.

Инструменты с подвижным железом

Инструменты с подвижным железом используются в цепях переменного тока и подразделяются на инструменты с простым подвижным железом, типом динамометра и индукционным. Он состоит из мягкого железа, содержащего подвижные и неподвижные катушки.

Взаимодействие потоков, создаваемых этими элементами, создает отклоняющий момент. Диапазоны расширены за счет удержания резисторов последовательно с катушкой.

Электростатический вольтметр

Он работает по электростатическому принципу, когда отталкивание между двумя зарядовыми пластинами отклоняется от указателя, прикрепленного к пружине.

Эти приборы используются для измерений переменного и постоянного тока высокого напряжения. Это высокочувствительные приборы, способные измерять минимальное напряжение заряда, а также напряжение высокого диапазона почти 200 кВ.

Вакуумный ламповый вольтметр

Эти типы инструментов могут работать как с переменным / постоянным напряжением, так и с измерениями сопротивления. Эти устройства используют электронный усилитель между входом и счетчиком.

Если это устройство использует вакуумную лампу в усилителе, то это называется вакуумным ламповым вольтметром (VTVM). VTVM используются в измерениях переменного тока высокой мощности.

Полевой транзистор (FET) — это транзистор, который использует электрическое поле для управления электрическим поведением устройства. Они также известны как униполярные транзисторы. Вольтметр на основе полевых транзисторов использует это свойство полевых транзисторов при измерении напряжения.

Цифровой вольтметр (DVM)

DVM отображает напряжение с помощью светодиодов или ЖК-дисплеев для отображения результата.

Прибор должен содержать аналого-цифровой преобразователь.

Устройство содержит запрограммированный микроконтроллер, АЦП и ЖК-дисплей для обеспечения точного цифрового отображения аналоговых значений от 0 до 15 вольт постоянного тока.

Как соорудить самодельный вольтметр для машины?

Как своими руками соорудить девайс на светодиодах? Подробное руководство по разработке и подключению этого устройства представлено ниже, для начала рекомендуем узнать описание схемы.

Для изготовления девайса в соответствии со схемой вы должны как минимум обладать навыками и опытом в сооружении подобных устройств. В противном случае добиться желаемого результата будет непросто. Как вариант, всегда можно приобрести готовый вольтметр в магазине с электроникой для машин. Вы можете ознакомиться с примером разработки девайса на pic16f676 со схемой, в которой предел измерения составляет 50 вольт, этого параметра будет достаточно.

На двух резисторных элементах с маркировкой R1 и R2 устанавливается делитель напряжения, а предназначение резистора R3 заключается в калибровке устройства. Конденсаторный элемент С1 применяется для того, чтобы защитить устройство от импульсных помех, с помощью этого конденсатора также сглаживается входной сигнал. В схеме на pic имеется также устройство VD1, представляющее собой стабилитрон, который используется для того, чтобы ограничить параметр входного напряжения, в частности, речь идет о входе контроллера. Этот элемент очень важен, поскольку без него вход МК может попросту перегореть при скачках напряжения в бортовой сети.

Инвертирующее устройство вольтмера собирается на резисторных элементах R11, R12 и R13, также для нормальной работы инвертора потребуется транзистор VT1. Инвертор используется для зажигания точки на индикаторе устройства. К выходу МК нужно подсоединить индикатор с анодом, при этом желательно, чтобы последний имел низкое потребление тока (автор видео канал By гараж #229).

Ставим вольтметр в БСК ВАЗ 2113 2114 2115 удобно красиво и просто

Особенности подключения

Прежде чем заняться подключением устройства на контроллере к бортовой сети автомобиля, нужно понять, где будет располагаться место монтажа девайса в салоне. Выберите любое удобное место, чтобы при необходимости вы всегда могли взглянуть на дисплей вольтметра и определить напряжение в сети.

Ниже рассмотрим пример монтажа в торпеду автомобиля ВАЗ 2113 с подсоединением, сам процесс монтажа выглядит следующим образом:

1. Итак, сначала вам нужно снять пластмассовую накладку, установленную с правой стороны от контрольного щитка, в частности, она находится над автомагнитолой. Накладка фиксируется при помощи пластмассовых креплений, так что при снятии следует быть максимально аккуратным. Если вы повредите крепления, то придется ставить новые.
2. Затем, с помощью электрического лобзика нужно будет проделать отверстие на заглушке. Размеры отверстия должны соответствовать габаритам дисплея прибора. Будьте осторожны, поскольку надо, чтобы девайс оптимально подошел под сделанное отверстие.
3. Монтаж прибора производится на задней стороне пластмассовой накладки, сначала устройство необходимо закрепить в посадочном месте, используя канцелярские резинки. Так надо сделать только вначале, поскольку разумеется, все время так ездить вы не сможете. Когда вольтметр будет зафиксирован, на тыльной стороне все образовавшееся пространство нужно будет залить при помощи сантехнического герметика. Вам надо добиться того, чтобы плата была надежно зафиксирована в месте посадки. После того, как герметик высохнет и вольтметр будет держаться, резинки можно убрать.
4. Для подключения девайса к электрической сети транспортного средства можно воспользоваться выходом от компьютерного блока питания. Подойдет этот разъем или нет, зависит от вашего девайса, поэтому если штекер не подходит, то придется паять устройство. После того, как подключение будет завершено, пластиковую заглушку на место. Вокруг экрана устройства можно поставить рамку, с помощью которой улучшится вид дисплея. Вам необходимо добиться, чтобы вольтметр не отвлекал вас при движении, так что если яркость дисплея слишком высокая, ее нужно будет снизить. Как вариант, можно затемнить дисплей обычным женским лаком или установить на экран кусок тонировочной пленки.
5. Питание вольметра можно взять от аккумуляторной батареи или замка зажигания. В случае с АКБ он будет работать всегда, а во втором только после включения зажигания. Следует отметить, что второй вариант является более оптимальным, поскольку вы сможете следить за показателями напряжения, при этом не разряжая аккумулятор.

Вольтметр на базе микроамперметра

Если в вашем распоряжении не окажется готового вольтметра Ц24, рис.4, то вместо него можно применить любой микроамперметр с током полного отклонения стрелки 100… 1500 мкА, например, М2001/1,М2003-М1. При применении более чувствительного микроамперметра, резистор R2 должен быть установлен на значительно большее сопротивление

При выборе микроамперметра нелишним будет обратить внимание на то, какое у него должно быть рабочее положение – вертикальное или горизонтальное

Для калибровки прибора используют автотрансформатор и мультиметр. При отсутствии профессионального измерительного оборудования можно воспользоваться любительскими мультиметрами «среднего класса», например, типа MY-67, MY-68, М320, TJ1-4M.

Желательно наличие не менее трех контрольных приборов, одновременно включенных параллельно калибруемому измерителю. К сожалению, популярные у многих цифровые мультиметры низшей ценовой категории серий М-8хх, обычно не обеспечивают приемлемой точности измерений напряжения переменного тока 50 Гц.

Изготовленный прибор можно смонтировать, например, на корпусе установленного в гараже предохранительного щитка, магнитного пускателя или зарядного устройства для автомобильного аккумулятора. Если найдется свободное место на передней панели лабораторного блока питания, корпусе сетевого разветвителя, водонагревателя или другого устройства с сетевым питанием, то установка такого вольтметра повысит эксплуатационные качества модернизированного аппарата.

Высокое входное сопротивление цифровых мультиметров может дать ошибочный результат при измерении напряжений у источников питания при обрыве в измеряемой цепи. Или, например, при измерении ЭДС севшего гальванического элемента CR2032 мультиметром с входным сопротивлением 20 МОм без нагрузочного резистора дает результат 3.2 В, а при измерении напряжения стрелочным мультиметром ТЛ-4М с входным сопротивлением 30 кОм результат был 1.8 В. В таких ситуациях удобнее пользоваться вольтметрами с относительно низким сопротивлением.

Принципиальная схема несложного вольтметра постоянного тока показана на рис.5. В наличии имелся распространенный в прошлом веке щитовой микроамперметр М4200 со шкалой на 75 В. Чтобы не изготавливать другую шкалу, было решено на его основе изготовить вольтметр с четырьмя диапазонами: 0.75, 7.5, 75 и 750 В. Входное сопротивление вольт-метра на диапазоне 0.75 В составляет около 0.75 кОм. на других диапазонах кратно этому значению, т.е. на диапазоне «750 В- – 750 кОм.

При нажатой кнопке SA1.1 вольтметр работает на диапазоне «0.75» В. Напряжение на РА1 поступает через токоограничительный резистор R1, терморезистор RT1 с положительным температурным коэффициентом сопротивления и замкнутые контакты переключателя SA1. Диоды VD1, VD2 защищают PVI от повреждения при перегрузке.

В случае, если, например, на вход вольтметра будет ошибочно подано сетевое напряжение 230 В переменного тока или его выпрямленное значение с конденсатора фильтра 300…350 В, терморезистор RT1 быстро разогреется, его сопротивление резко увеличится, ток в цепи будет ограничен до 2.5 мА, что безопасно для R1, VD1, VD2, PV1. В случае если бы в цепи вместо терморезистора был включен только один R1 соответствующего сопротивления, этот резистор был бы мгновенно поврежден.

Таким образом, из-за человеческих ошибок и отсутствия у недорогих измерительных приборов элементов защиты в мире было повреждено немало мультиметров. Некоторые цифровые мультиметры средней и высокой ценовой категории оснащаются такой же защитой на терморезисторе или электромагнитным выключателем.

При нажатии на кнопку SA1.2 в цепь включается токоограничительный резистор R3, вольтметр будет работать на диапазоне «7.5 В». При включении диапазона «75 В- последовательно с R3 включается резистор R4, а на диапазоне «750 В» ток на PV1 будет поступать через все токоограничительные резисторы в измеряемой цепи.

Прибор дополнительно оснащен узлом «индикатора фазы», собранном на R2, HL1. Хотя этот узел может быстро определить фазный провод в сетевой розетке, как и многочисленные «отвертки- индикаторы», его назначение несколько иное – оперативно отслеживать утечки сетевого напряжения во вторичную цепь в незаземленных источниках питания. Это необходимо для оценки рисков повреждения при работе с устройствами, содержащими полевые, СВЧ транзисторы, МОП, КМДП микросхемы, чувствительные к повреждениям диоды, светодиоды.

Меры безопасности при эксплуатации

Используя любое электрическое или электронное устройство, не предусмотренное производителем автомобиля, следует помнить о мерах безопасности — как для автомобиля, так и для себя.

Во избежание неприятностей достаточно выполнять несколько несложных правил:

периодически во время использования гнезда прикуривателя дотрагиваться рукой до штекера, контролируя его температуру;
припарковав автомобиль на стоянку, вилку прибора из гнезда лучше вытащить, так как не на всех моделях происходит обесточивание при выключении зажигания;
при обнаружении неприятного запаха пластика или, что еще хуже, задымления, источником которого является вставленный в прикуриватель прибор, следует незамедлительно обесточить сеть и, соблюдая предосторожность, извлечь устройство.

Напряжение и сила тока в бортовой сети автомобиля не опасны для жизни человека, но для возникновения пожара от короткого замыкания их вполне хватит.

Меры безопасности

Процесс измерения тока с помощью мультиметра несложен. При его прохождении требуется соблюдение определенных норм безопасности:

• Перед непосредственным проведением измерительных работ необходимо обесточить цепь.
• Также периодически нужно проводить проверку изоляции кабеля — иногда он может повредить сам себя при длительном использовании и привести к значительному увеличению вероятности поражения электрическим током.
• Использовать при проведении любых ремонтных, монтажных и измерительных работах только резиновые перчатки, которые обладают изоляционными свойствами.
• В помещениях с высоким уровнем влажности воздуха запрещается проведение измерительных работ. Дело в том, что влага обладает высокой электропроводностью, и риск удара током возрастает. При ударе током незамедлительно нужно сообщить об этом в скорую помощь или экстренную службу.
• Проводить работы с электричеством лучше вдвоем.
• После завершения всех работ можно обратно включить питание.

Замер силы тока проводится амперметром или мультиметром

При использовании последнего важно правильно выбрать режим работы и предел, которого может достигнуть ток в цепи. Оба эти прибора боятся высокого напряжения

Recommended Posts

Так же на видео виден диапазон регулируемого напряжения на выходе приставки. Дело в том, в течении эксплуатации переменного резистора, рано или поздно, контакт его прилегание к резистивной подковке среднего вывода нарушается и вывод 4 Feed Back микросхемы оказывается пусть и на миллисекунду в воздухе. Оценка статьи: 3 оценок, среднее: 5,00 из 5 Загрузка При неправильном подключении табло прибора будет показывать нулевые значения.
Естественно она греется и сильно. Большинство устройств может быть отрегулировано при помощи встроенных резисторов.
Данная схема подключения не предусматривает использование тонкого черного контакта. Я, например в не очень ответственных конструкциях не парюсь и выполняю шунты из толстой канцелярской скрепки.
Очень трудно точно измерять крохотное падение напряжения на шунте малого сопротивления при малых токах через него. Почему простенький?
Стоит дороже предыдущих моделей, но и обладает повышенной верхней границей измерений в В.
Дисплей двухцветный красный и синий.
Если нужно, то две-три параллельно. Как видно, будущие проводники переменного резистора R3 будут подключаться к трем точкам делителя.

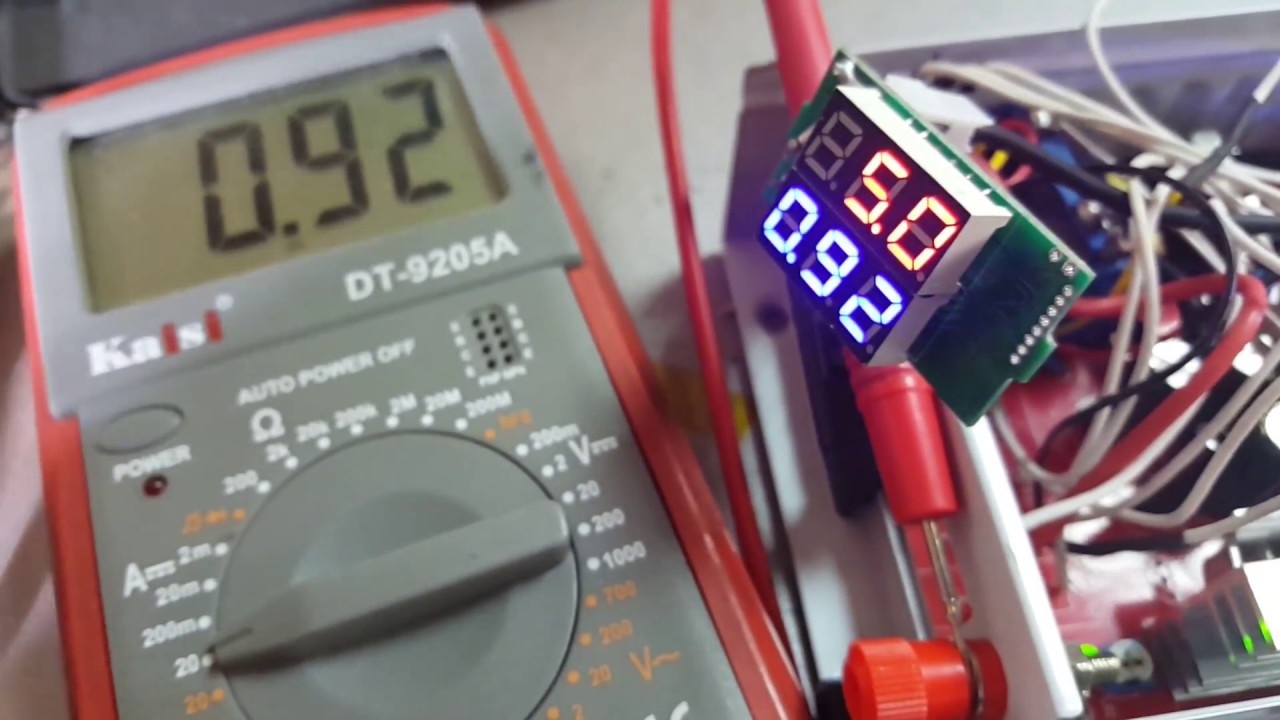

dsn-vc288 калибровка

dsn-vc288 калибровка

Схемы измерения

Причина такого поведения магнитоэлектрического измерительного прибора при измерении переменного напряжения проста. В таких приборах присутствует постоянный магнит, а направление отклонения стрелки прибора зависит от направления протекания тока в катушке поворачивающейся рамки. В момент положительного полупериода стрелка прибора пытается отклониться в одну сторону, отрицательного – в другую. При достаточно частой смене полярности, например как в потребительской сети 50 Гц, стрелка просто не успевает отклониться в одну сторону, как вдруг ей нужно отклоняться в обратную. При этом можно заметить просто дрожание стрелки, или не заметить ни чего.

Измерительные головки электромагнитной системы в устройстве своём не имеют постоянного магнита, а их принцип действия основан на явлении втягивания предмета из намагничивающегося материала в область центра катушки с током. Направление действия катушки с током на намагничивающийся объект не зависит от направления тока в обмотке катушки. Поэтому такие приборы легко измеряют как постоянный, так и переменный ток или напряжение.

Общие рекомендации по подключению

Теперь приведем небольшие рекомендации, как правильно подключить вольтметр, чтобы он показал максимально точные данные. Первый момент состоит в том, что подключение прибора в электроцепь нельзя осуществлять последовательно, иначе он поломается из-за снижения тока. Подключение должно осуществляться лишь параллельно, ведь это не влияет на течение тока. И сопротивление должно быть большим.

Схема подключения прибора будет выглядеть так, что для замера напряжения, которое присутствует в цепи между 2 точками, он подсоединяется так, чтобы включение было расположено напротив источника питания. Устройство влияния на ток не оказывает по причине того, что пропускает его через себя. Поэтому его сопротивление так велико.

Тогда на измеритель пойдет лишь часть тока, что будет пропорциональна сопротивлению прибора. Если нам известно сопротивление резистора у вольтметра, то можно будет определить показатель напряжения.

Сам резистор устанавливается внутрь вольтметра и одновременно используется с целью снижения влияния различных факторов на результаты измерений. Поэтому он делается из материала, который имеет максимально низкий температурный коэффициент. Его сопротивление будет меньше, чем в катушке, из-за чего общее сопротивление не будет зависеть от температурного режима.

Постоянное напряжение

Если говорить о напряжении постоянного типа, то для замера показателей электрической цепи следует иметь так называемый постоянный тококомпенсатор. Хотя более простым решением будет использование обычного цифрового устройства. Чтобы измерить значения, начинающиеся от десятков милливольт и заканчивающиеся сотнями вольт, применяют такие устройства:

• электродинамические;
• электромагнитные;
• магнитоэлектрические.

При таком типе измерений можно использовать и добавочные сопротивления.

Если осуществляется измерение такого типа напряжения в несколько киловольт, то обычно используются вольтметры электростатического типа. Реже – другие типы устройств, что подключаются через делитель.

Переменный ток

Чтобы правильно замерить характеристики переменного тока рассматриваемым устройством, нужно иметь так называемый измерительный трансформатор. Он используется для осуществления подобных замеров и повышения безопасности людей за счет того, что позволяет получить гальваническую развязку от цепи высокого напряжения. Кстати, этот способ будет единственно правильным вообще, ведь по технике безопасности запрещено проводить измерения без таких трансформаторов.

Использование подобных трансформаторов даст возможность увеличить пределы измерения устройств, то есть можно замерять большие напряжения и токи посредством низковольтных и слаботочных приборов. Если измеряется переменный ток до значений в единицы вольт, то применяют:

• цифровые вольтметры;
• выпрямительные;
• аналоговые.

Если до сотен вольт – электродинамические, выпрямительные и электромагнитные. Если же до нескольких десятков мегагерц, то измерения нужно проводить электростатическими и термоэлектрическими вольтметрами.

Особенности девайса

Как сделать электронный светодиодный вольтметр-термометр на микроконтроллере в машину из калькулятора своими руками? Как осуществляется подключение вольметра с амперметром в автомобиле в прикуриватель? Сначала рассмотрим основные особенности автомобильных вольтметров.

Основное назначение устройства заключается в замере параметра напряжения в автомобильной сети. Аналоговые и ламповые девайсы оборудуются шкалой со стрелочным указателем, но в машину лучше поставить цифровой гаджет. В таких приборах все параметры выводятся на дисплей. Стрелочные девайсы постепенно отходят на второй план, сегодня они являются морально устаревшими (видео опубликовано каналом Китай в SHOPe).

⚡ АВТОМОБИЛЬНЫЙ ВОЛЬТМЕТР-ТЕРМОМЕТР В ПРИКУРИВАТЕЛЬ С АЛИЭКСПРЕСС

Разновидности

Вольтметры могут быть или стандартными, или комбинированными:

1. Ключевой особенностью стандартных вольтметров являются довольно небольшие габариты, это дает возможность поставить девайс абсолютно в любом месте салона в авто. На практике такие устройства чаще всего подключаются к прикуривателю. При таком подключении вольтметр сможет фиксировать напряжения в сети как при заведенном, так и на заглушенном силовом агрегате. В первом случае рабочий параметр должен составить 13.5-14.5 вольт, во втором около 12.5 В.
2. Комбинированные устройства. Такие девайсы могут быть также оборудованы тахометрами, амперметрами и даже термометрами. Комбинированные вольтметры считаются более функциональными устройствами, поэтому они более востребованы на рынке.

Что измеряют амперметром

Физическая величина амперметра демонстрирует силу тока в цепи. Ампер привязан к международной системе единиц. Начиная с 1948 года, определена его формула. В ней учитывается магнитодвижущая сила плюс проводимость проводников.

Интересная информация! Есть разделение на кратные и дольные единицы. Опираясь на международное бюро мер и весов, амперметр способен показывать значения в декаамперах, гектоамперах, килоамперах и так далее.

Дольные единицы

Сфера применения широка, и электрики обязательно держат прибор под рукой. Цифровые, а также аналоговые модификации востребованы в промышленности. Еще встречаются модификации для потребности народного хозяйства. В энергетической области устройства позволяют определить силу тока на выходе у электротехники.

Строители используют приборы на площадках, чтобы провести проводку в домах и сооружениях. Автотранспорт, как известно, также функционирует на электронике

Устанавливая бортовой компьютер, важно знать силу тока. Отдельное направление – научные институты

Работая с радиоэлектроникой, важно подключать электрооборудование. Блоки питания подлежат тестированию, и чтобы проверить регулятор, важно использовать амперметр.

Измерение переменного тока

Часто возникают ситуации, когда необходимо проверить электрическую сеть здания. Таковой является и обычная электрическая сеть в многоквартирных домах. Зная о том, как замерить силу тока мультиметром в переменной сети, можно делать мелкий ремонт проводки дома.

Электрическую розетку также нельзя проверять без нагрузки. Лучшей нагрузкой для переменной сети будет лампа накаливания. Для измерений нужно выполнить следующие действия:

1. Установить красный щуп в гнездо прибора, маркированное надписью, А (NA), черный оставить в положенном ему месте;
2. Выбрать режим измерения переменного тока и уровень сигнала;
3. Последовательно с измерительным прибором присоединить к розетке нагрузку;
4. На экране прибора отобразится действующее значение тока, а лампа начнет светиться.

По предложенной методике можно делать проверки любой переменной цепи, включающей трансформаторы, индуктивности, асинхронные и синхронные двигатели.
