Как установить и проверить блок розжига ксенона

Как работают ксеноновые фары

Чтобы узнать, как работает адаптивный ксенон, нужно изучить общую схему устройства:

Фото: схема подключения ксенона

Система достаточно проста, а установка осуществляется поэтапно. Особенностью, которую некоторые водители забывают учесть, является то, что после того, как лампы установлены, их необходимо настроить с помощью специального оборудования.

Рассмотрим плюсы и минусы:

Преимущества ксенона:	высокое качество освещения, яркость, высокая интенсивность свечения и охват; ксеноновые лампы работают очень долго. Это обусловлено отсутствием в конструкции основной нити, которая быстро изнашивается; высокие показатели продуктивности работы ксеноновых ламп; небольшое потребление тока
Недостатки:	высокая стоимость; сложность установки

Выбор ламп следует осуществлять в соответствие с техническими характеристиками транспортного средства, и в зависимости от того, какой цвет нужен водителю авто – ближний или дальний.

Устройство данной лампы (схема)

Ксеноновая лампа принадлежит к типу газоразрядных. Закачивание газа в колбу для дальнейшего его использования осуществляется под высоким давлением.

Какой предусмотрен штраф за ксеноновые фары в 2020 году смотрите в статье: ксеноновые фары. Про образец заполнения заявление о выдаче водительского удостоверения, читайте здесь.

Основные особенности устройства ксеноновой лампы:

Основной элемент	Стеклянная колба, которая имеет очень прочные, толстые стенки
Колба заполняется ксеноном – инертным газом	Следует учесть, что некоторые производители добавляют пары ртути
Внутри лампы	Находятся два электрода, расположенные на близком расстоянии друг к другу
С внешней части устройства	Электроды соединяются с двумя контактами – плюс и минус
К системе присоединяется блок розжига	Без него лампа не будет работать
Последний элемент	Связка проводов, которую нужно присоединить к системе питания авто

Система достаточно простая, однак, чтобы правильно ее установить, нужно четко разобраться куда и что подключается.

Контакты, расположенные внутри лампы подсоединяются к блоку розжига, через который подается высокий заряд электричества – 25 000 Вольт.

Когда электричество подано, между контактами образуется электрическая дуга. Расположенная в ксеноне, эта дуга начинает ярко гореть.

Штатный ксенон устанавливают еще при производстве машин – на заводе. Чаще всего производители используют лампы 4300 К.

Принцип в использовании

Внутри колбы с ксеноном устанавливаются специальные отражатели. Они позволяют направить свет в правильную сторону. Однако, лампы с отражателями стоят несколько дороже, чем без них.

Следует учесть, что ксенон разгорается постепенно. Это связано с тем, что необходимо время для зажигания дуги – как правило, от пяти до семи секунд.

Блока розжига

Основные технические характеристики блока розжига для стандартных моделей:

Требуемое напряжение	Не менее 8 и не более 16 Вольт
Энергопотребление	До 55 Ватт
Сила подачи тока к лампам	От трех до шести А

Для того, чтобы лампа работала, необходимо получить напряжение в 25 000 Вольт, которое является достаточно высоким. Образуется оно с помощью блока розжига.

Напряжение столь большой силы образуется лишь на несколько миллисекунд – этого достаточно для того, чтобы зажечь ксеноновую лампу.

Принцип работы блока розжига:

Энергия в 12 Вольт	Поступает от общей сети в трансформатор, где происходит реакция, в результате которой ток возрастает. Затем напряжение передается в конденсатор, где оно накапливается до 500 Вольт
Следующий шаг	Переход напряжения на катушку с высоким напряжением. За счет действия метода индукции, первичная и вторичная катушки выдают напряжение, выше в десять раз. Оно превышает то напряжение, которое было выработано на конденсаторе
Лампа разжигается	—
Чтобы поддерживать горение ксенона	Вырабатывается напряжение 60 – 80 Вольт. Оно зависит от того, насколько мощная лампа установлена в фары

Конечное напряжение составляет всего от 35 до 55 Ватт и сопоставимо с работой обычной галогеновой лампы.

Как определить, что блок розжига ксенона вышел из строя?

В автомобиле, оснащенном функционирующими датчиками, бортовой компьютер сообщит об ошибке. «Проверьте лампу ближнего света», «Отсутствие ближнего света» и прочее. Конечно, сразу искать проблему в блоке – ошибка. Возможно, дело в самой лампе. Для этого, ее нужно достать и вначале проверить визуально.

Причины выхода из строя блока розжига

Практика показывает, что ключевыми причинами поломки являются:

1. Попадание в середину блока влаги.
2. Неисправности проводки, вызвавшие замыкание.
3. Отсутствие контакта в соединении.

Причина №1: вода

Любое запотевание фары – это тревожный сигнал для владельца авто. Разгерметизация позволяет воде заполнять саму нишу фары, что приводит к попаданию влаги в блок. Страдает само соединение. До определенного момента схемы держат нагрузку, но со временем, сильное напряжение и контакт с водой, приводят к поломке.

Причина №2: неисправности проводки

Изъяны проводки может диагностировать исключительно профессионал. Самостоятельные попытки залезть в систему высокого напряжения могут трагически обернуться для жизни и здоровья. Если проблема действительно в проводах электрического обеспечения, то скорее всего, их лучше заменить.

Если произошло замыкание устройства, то обратить внимание нужно на предохранители. Возможно, замена нужного элемента вернет устройство фары к работе

Как работает КСЕНОН (его лампа) Также разберем работу блока розжига. Просто о сложном

Причина №3: отсутствие контакта

Автоэлектрик, в первую очередь, обязательно проверит все подходы к фаре. Иногда случается, что банальное окисление контактов или их отсоединение приводит к отключению света фары.

Если проблема действительно в окислении, то блок был подвержен воздействию влаги. Значит, необходимо проверить места, где в основное пространство может попадать вода. Проблема разгерметизации фары описана выше. Возможно, необходимо проверить резинку крышки капота.

Как выбрать блок розжига?

Если с заводскими устройствам всё понятно: необходимо, чтобы его код соответствовал характеристикам модели вашего авто. А как покупать универсальный БР и на что нужно смотреть в первую очередь?

Это интересно: Объем багажника Land Cruiser 200: не открывается, что делать

Технические параметры

Сначала убедитесь, что напряжение питания блока соответствует бортовой сети вашей машины. Производители выпускают блоки, рассчитанные на 12, 24 и даже 36 вольт. Другие параметры (усреднённые данные):

• мощность: 35-75 Вт;
• пусковой и рабочий ток: 5,8 и 3,1 А;
• напряжение розжига: 23 тыс. вольт;
• время стабилизации дуги: до 20 секунд;
• рабочая температура: от минус 30 до плюс 105 градусов.

Обратите внимание на конструкцию: возможен стандартный вариант или Slim (с утончённым корпусом). Многие модели имеют защиту от чрезмерно низкого или высокого напряжения: в этом случае блок отключается через полсекунды

Популярные производители и цены

Издания, в т.ч. и в интернете, регулярно публикуют рейтинги компаний, выпускающие комплекты ксенона. Среди наиболее часто попадающих в «топы» стоит выделить несколько производителей:

1. MTF. Отличается высоким качеством продукции – процент брака не превышает 1 %. Наиболее популярные комплекты: MTF-Light Slim Line, MTF-Light Slim Line MSP с подавителем помех. Из минусов можно отметить оригинальные коннекторы (не подходят к блокам иных фирм) и высокую (5500 — 5900 руб.) стоимость.
2. Optima. Выпускаемые фирмой блоки ARX304 относятся к 5-му поколению приборов. Средняя цена за комплект 3300 руб. (максимум для грузовиков — 4800 руб.) Лампы желательно менять каждый полтора года.
3. SHO-Me. Наиболее распространенный в РФ набор. Есть стандартный вариант конструкции и slim. Рекомендуется менять лампы через 12 месяцев. Средняя стоимость 2800 руб.
4. APP Digital Ultra Slim. Японский производитель, специализирующийся на выпуске приборов освещения для авто. Имеет расширенный диапазон рабочей температуры, подходящий для российских условий: от минус 40 до плюс 125 градусов. Средняя цена 4000 руб.
5. Interpowre. Качественный и надежный блок. Лампы служат до 2 лет. Стоимость комплекта 2500 руб.
6. Xenotex. Это продукт, в создании которого участвовали сразу 3 страны: Япония, КНР и Южная Корея. Комплект характеризуется доступной ценой – в среднем 2300 руб.

При установке внимательно изучите инструкцию: схема подключения ксенона должна быть строго соблюдена.

Подготовка к самостоятельной установке и подключению ксенона в авто

Произвести замену стандартных лампочек и самостоятельно установить ксенон сможет каждый водитель. При выполнении монтажа главное — руководствоваться рекомендациями производителя и следовать схеме.

Чтобы не испортить лампочки, колбу источника освещения трогать пальцами нельзя.

Если это произойдет, то поверхность с отпечатком надо обработать чистой ветошью со спиртом. Перед выполнением задачи обязательно отключается аккумуляторная батарея. При запуске газоразрядные источники света выдают 23 тысячи вольт напряжения, это будет смертельно для человека.

Что может потребоваться для подключения?

Чтобы быстро поставить газоразрядные источники освещения, понадобится:

• комплект ламп;
• канцелярский нож либо ножницы;
• отвертка с крестовым наконечником;
• пластиковые хомуты;
• дрель с фрезой на 25 мм;
• комплект гаечных ключей.

Схема установки ксенона

Схема установки через реле с питанием от АКБ

Процесс монтажа и подключения осуществляется так:

Сначала производится снятие старых источников освещения, вместо них устанавливаются новые. Для выполнения задачи делается демонтаж пластиковой защитной крышки, установленной на оптических приборах. От галогенок или ламп накаливания отключается электропроводка

Для снятия устройства может потребоваться отсоединение специального фиксатора или зажима.
Газоразрядная лампочка осторожно извлекается из защитной колбы и монтируется в отверстие на фонаре. Если для крепления используется специальный зажим, то его надо зафиксировать

При наличии пружинки электроцепь от газоразрядных ламп необходимо протянуть через этот элемент. После проводка выводится через заглушку в моторный отсек.
Провести электроцепь рядом с АКБ будет проблематично. Батарея обычно загораживает доступ к фонарю, поэтому ее придется демонтировать. После того, как источники освещения будут установлены, выполняется соединение их контактных элементов к блоку розжига.
Затем надо сделать специальные отверстия в заглушках оптических устройств, через них будет прокладываться линия питания. В случае, когда защитный кожух выполнен из резины, для укладки надо воспользоваться ножницами. Если заглушка сделана из металла, то для протяжки через нее провода придется просверлить отверстие. Для этого используется фреза, лучше всего подойдет деталь на 2,5 см.
После выполнения этой задачи подбирается место для установки устройства розжига. Оно будет располагаться рядом с оптическими приборами
Важно, чтобы электроцепь питания была не внатяжку.
При установке блока розжига рекомендуется подобрать место, где устройство не будет подвержено воздействию высоких температур, влаги, а также грязи. Сами по себе эти приборы обычно загерметизированы, но лучше учесть это правило
Если такого места под капотом нет, то устройство надо обмотать скотчем либо изолентой, это позволит частично увеличить его безопасность. Фиксация блока осуществляется посредством пластиковых хомутов либо скотча.

Демонтаж старой лампочки из фары

Подключение контактов к ксеноновой лампе

Проделывание отверстия для прокладки проводов

Установка и подключение блока розжига

Схема подключения ксенона

Подробнее о том, как подключить ксенон:

1. Выполняется соединение источников освещения с блоком розжига. Каждая электроцепь имеет определенную цветовую маркировку, подробная информация о подсоединении указана в схеме.
2. Затем сам блок соединяется со штатной системой проводки. Чтобы выполнить эту задачу, одна линия от устройства идет к колодке, где был подключен старый источник света.
3. Аналогичным образом выполняется подключение второго фонаря. Сначала он соединяется с блоком розжига, а затем с электропроводкой машины.
4. Фиксация электроцепей осуществляется посредством пластиковых хомутов. Если отрезок провода будет большой, рекомендуется его скрутить в кольцо.

Схема подсоединения ксенона к штатной проводке

Как проверить ксеноновую лампу своими силами? Рассматриваем в деталях »

Как проверить ксеноновую лампу своими силами? Рассматриваем в деталях

Это и приятно и необходимо в целях безопасности при осуществлении движения, а также возможность оперативно осуществлять маневры с чтобы избежать ДТП. Тем самым сохраняя жизнь себе и иным участникам дорожного движения. Но случается и так, что передвигаясь по автострадах замечаешь как некоторые водители в прямом смысле слова начинают слепить в прямом смысле слова.

В таких случаях вынужден будешь свернуть на обочину и обождать пока горе-коллега проедет, тем самым сохранив себе и автомобилю жизнь.

Напрашивается вопрос: существуют ли стандарты для оптики на автомобиль, на какие машины запрещено устанавливать освещение повышенной яркости? Вот в этих вопросах и не только мы попытаемся сегодня подробно разобраться.

Как проверить ксеноновую лампу? Перед этим следует убедится, что у вас установлена именно она. Итак, ксеноновые лампы на сегодня очень активно используются во многих сферах народного хозяйства, в том числе и машиностроении. «Ксенон», так будет привычней, отличают такие характеристики от аналогов:

• Экономичность потребления электроэнергии;

Возможность использования как в качестве точечной или рассеянной оптики.

Как самостоятельно заменить ксеноновые лампы на галогеновые?

Недостатки, связанные с работой ксенона, приводят к тому, что многие автовладельцы решают поменять газоразрядные лампы на обычные. В этом процессе есть нюансы, особенно если источники света устанавливались штатно.

Процедура замещения ламп своими руками

Замена выполняется после подготовки гаечного ключа и отвертки, иногда требуется изолента:

Открывается моторный отсек, от АКБ отсоединяется минусовой зажим.
Установленные осветительные источники отключаются от электроцепи питания. Производится демонтаж защитных элементов, под которым располагаются винты. Они крепят оптику к кузову машины, поэтому их надо выкрутить, но не полностью, а просто ослабить.
Фонари демонтируются. Они могут дополнительно фиксироваться посредством защелок

При выполнении задачи важно не сломать крепление. После этого производится демонтаж осветительного устройства из посадочного места.
Выполняется удаление блоков розжига газоразрядных лампочек, для этого крепления на модулях откручивается.
Производится укладка электролинии от управляющего блока, устройство монтируется рядом с рулевым колесом

Если в автомобили были установлены галогенные лампочки, то менять электроцепи не нужно. Но в случае со штатным ксеноном потребуется укладка новых кабелей. Эта задача выполняется аккуратно, чтобы не повредить проводники.
Производится установка оптических приборов, осуществляется их подключение к электроцепям. Затем выполняется регулировка осветительного потока.

Канал «MazdaGarage» в своем ролике на примере модели Кседос показал, как демонтировать ксеноновые источники освещения из фар.

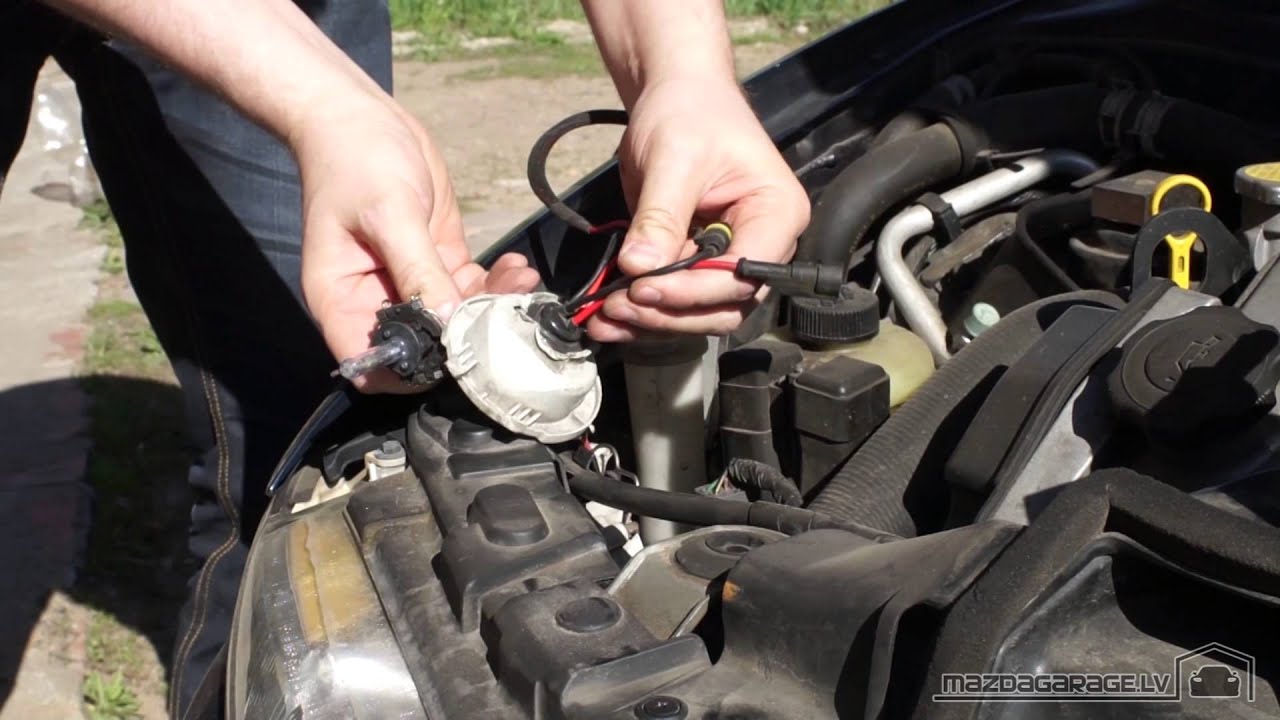

Как снять кетайский ксенон с Mazda Xedos 6

Блок розжига ксенон — как проверить?

Дуговая ксеноновая лампа светится ярким светом, подобным по спектральному анализу дневному. В начале девяностых годов XX века производители автомобилей стали устанавливать их в фары. Для эффективной работы такого источника света в электрическую схему подключаются: блок розжига ксенона, омыватели фар, приборы автоматической регулировки головной оптики.

Для чего нужен блок розжига ксенона

Чтобы инертный газ, находящийся в лампе под давлением, начал светиться, ему потребуется кратковременная подача высокого напряжения. Для выполнения этой задачи и предназначено устройство, запускающее работу ксенона.

Его назначение можно сравнить с функцией повышающего трансформатора. Получая на входе напряжение от АКБ транспортного средства 12 вольт, устройство подает на лампу до 25 тыс. вольт.

Блок розжига ксенона обеспечивает устойчивую работу лампы

Неисправности ксеноновых фар : Проблема найдена

Когда фара начинает светиться, напряжение снижается до 80 вольт для поддержания работы оптики. Параллельно в прибор встроена система защиты потребителя от поражения током. Кроме того, при падении напряжения в сети блок обеспечивает устойчивую работу лампы.

Устройство и принцип действия

Модули ксеноновых розжигов устанавливаются рядом с фарами или под капотом.

Каждое устройство состоит из двух электрических контуров:

1. Низковольтного — основу конструкции составляет ограничитель напряжения (балласт). Для поддержания работы лампы используется 80 вольт, а для розжига — не более 500 вольт.
2. Высоковольтного — на выходе электронного пускорегулирующего аппарата напряжение достигает от 23 до 30 тыс. вольт.

В низковольтной схеме к основному элементу относится генератор, представляющий собой микросхему, трансформирующую постоянное напряжение в переменное.

Этот показатель увеличивается за счёт транзисторного усилителя, высоковольтного преобразователя и поступает на высоковольтный контур.

В нём высокочастотный трансформатор и конденсатор повышают напряжение до значения розжига. Когда произойдёт запуск газовой лампы, дальнейшая её работа будет контролироваться схемой управления, находящейся в низковольтном контуре.

Рядом с фарами устанавливаются модули ксеноновых розжигов

На практике второй вариант обладает некоторыми преимуществами, так как значительно сокращаются потери в высоковольтном элементе. Существуют конструкции, где дополнительно устанавливаются «обманки», имитирующие обычные лампы накаливания.

Такой узел позволяет запустить розжиг ксенона при выдаче прибором ошибки о перегоревшей лампе.

Какой лучше выбрать

Если на транспортном средстве установлена оптика с ксеноном, то лучше устройство менять на идентичный от фирмы производителя. Это гарантирует правильную и длительную работу головной оптики.

При первичной установке газовых ламп используются универсальные устройства. Они выбираются по следующим параметрам:

• страна производитель;
• популярность;
• стоимость;
• совместимость с оптикой;
• габариты блока.

На малолитражные модели машин лучше устанавливать «слим» конструкции, отличающиеся меньшими размерами от стандартных блоков.

Для выбора устройства лучше посоветоваться со специалистом

Список популярных моделей:

1. Ксенон MTF-Light Slim Line — надёжный блок, работает с 12 и 24-вольтовым оборудованием, обладает системой шумоподавления.
2. Ксенон Optima ARX 304 — отличается качеством и невысокой ценой.
3. Ксенон Matrix light — блок пятого поколения, лампы обладают средней надежностью и требуют замены ежегодно.

Перед выбором устройства и установки оптики желательно проконсультироваться у специалиста, разбирающегося в этой технике.

Проверка блока розжига ксенона самостоятельно

Сначала тщательно осматривается корпус на герметичность и внешний вид электрических компонентов. Так как проверять блок розжига ксенона без лампы не рекомендуется, возможен пробой высоковольтного преобразователя, то предварительно пользователь подготавливает лампочку.

Устройство подключается к аккумуляторной батарее и лампе. Если она не горит, то мультиметром проверяются транзисторы, сопротивления, конденсаторы и целостность пайки. При обнаружении сгоревших элементов производится их замена на аналогичные.

Блок розжига ксенона относится к сложным устройствам, поэтому он тяжело поддаётся ремонту. Автолюбителю проще будет приобрести новый прибор такой же модели или заменить его на более качественный.

Проверка работоспособности ксенона

Первым делом следует убедиться в качестве приобретаемого продукта, получить максимально полные консультации от продавцов-консультантов и дилеров. Если покупаете авто и не знаете «заводской» ксенон или нет, то следуйте так: вряд ли ВАЗ будет оснащать такими фарами свои машины в стоковых версиях. Также иномарки «в возрасте» не имели по умолчанию такого света.

Новые иномарки имеют стоковый ксенон с обязательной установкой омывателей фар, так как грязное стекло способствует плохому отражению и повреждению лампы.

Ко всему прочему завод-изготовитель устанавливает по умолчанию автоматический корректор высоты луча света. Для проверки наличия последнего достаточно просто слегка «качнуть» машину или увидеть поведение фар во время запуска двигателя. Конечно, автокорректировка не обязательна в тюнинг центрах, но ее наличие говорит прямо о «заводском» стиле.

Для ксенона должна быть установлена соответствующая фара, а не просто для галогенных ламп.

Маркировка должна быть следующая: буква «D» означает принадлежность к ксеноновому типу, а буква «Н» к галогенному. Соответственно если разнобой, то это установка кустарным способом и вас пытаются обмануть. Также можете почитать статью «Маркировка фар под ксенон«.

Если не горит одна из ламп, то на ее место в блок розжига установите иную. Загорится – значить старая перегорела, нет – значит или блок полетел или причина в электропроводке.

На заметку, кроме паров газов, ксенон содержит еще пары ртути, натрия, скандия. Но не следует беспокоится, дозировки настолько малы, что не представляют никакой опасности для человека. Теперь на вопрос: как проверить ксеноновую лампу наш читатель может смело консультировать иных автовладельцев.

Неправильная работа фар, прежде всего, угрожает безопасности водителя и пассажиров. Лампы могут выйти из строя в самый неподходящий момент – фара просто прекратит гореть, цвет может измениться, а ксенон – не разжигаться. Причин неполадок в работе световых приборов может быть несколько:

1. Выход из строя лампы 2. Проблемы с контактом между лампой и блоком (в коннекторах) 3. Пропажа питания в блоке розжига 4. Поломка блока розжига

Существует несложный способ определения характера неисправности. Таким образом можно определить, случилась ли поломка в блоке розжига или сгорела именно лампа. Первично выполняется визуальный осмотр – впрочем, он редко помогает, только в случаях явного повреждения лампы. У ксенона нет нити накаливания – соответственно, по внешнему виду вряд ли можно будет точно определить состояние лампы.

Врезка: Когда цвет капсулы внутри лампы становится металлическим, можно предположить ее сильный износ. Что, впрочем, не означает неисправность ксенона.

Причины выхода из строя блока розжига

Практика показывает, что ключевыми причинами поломки являются:

1. Попадание в середину блока влаги.
2. Неисправности проводки, вызвавшие замыкание.
3. Отсутствие контакта в соединении.

Причина №1: вода

Любое запотевание фары – это тревожный сигнал для владельца авто. Разгерметизация позволяет воде заполнять саму нишу фары, что приводит к попаданию влаги в блок. Страдает само соединение. До определенного момента схемы держат нагрузку, но со временем, сильное напряжение и контакт с водой, приводят к поломке.

При такой поломке только замена блока не поможет. Лучше всего просушить фару и герметизировать ее. Произвести такой процесс могут специалисты. Если фара имеет существенные нарушения целостности, то придется производить ее полную замену.

Возможно, что блок лишь частично вышел из строя вследствие окисления контактов. Просушив блок и продув внутренность можно его проверить установить еще раз.

Причина №2: неисправности проводки

Изъяны проводки может диагностировать исключительно профессионал. Самостоятельные попытки залезть в систему высокого напряжения могут трагически обернуться для жизни и здоровья. Если проблема действительно в проводах электрического обеспечения, то скорее всего, их лучше заменить.

Если произошло замыкание устройства, то обратить внимание нужно на предохранители. Возможно, замена нужного элемента вернет устройство фары к работе. https://www.youtube.com/embed/ZIVKCT8d9uo

Как работает КСЕНОН (его лампа) Также разберем работу блока розжига. Просто о сложном

Причина №3: отсутствие контакта

Автоэлектрик, в первую очередь, обязательно проверит все подходы к фаре. Иногда случается, что банальное окисление контактов или их отсоединение приводит к отключению света фары.

Если проблема действительно в окислении, то блок был подвержен воздействию влаги. Значит, необходимо проверить места, где в основное пространство может попадать вода. Проблема разгерметизации фары описана выше. Возможно, необходимо проверить резинку крышки капота.

Лучшее из архива Авторевю. Вреден нештатный «ксенон» или нет? Мы провели большой цикл испытаний

В период летнего отпуска мы переверстываем и размещаем на главной странице сайта одни из самых важных и интересных статей Авторевю разных лет. Если у вас есть пожелания по републикации, в Клубе создана отдельная тема.

Ужесточение ответственности за нештатный «ксенон» вызвало бурную полемику. Одни радовались: давно пора прикрыть этот «колхоз»! Другие возмущались — дескать, их «ксенон» никого не слепит! В итоге кто-то заменил газоразрядные лампы обратно на «галогенки», а кто-то продолжает ездить с ярким, но незаконным ближним светом.

Так вреден нештатный «ксенон» или нет? Мы провели собственное расследование — на Дмитровском автополигоне и в лабораториях АвтоВАЗа.

Заглохшая кампания против «неправильной» головной оптики — очередная иллюстрация нерасторопности и непоследовательности властей. Ужесточение прошло бы без споров и митингов лет семь-восемь назад, когда нештатный «ксенон» был дорогостоящей экзотикой. Первые комплекты для установки в галогеновые фары были набором тех же компонентов марки Philips, Hella или Osram, которые шли на конвейеры BMW, Volvo или Audi. Их лишь дополняли простейшими переходниками, позволяющими установить газоразрядную лампу типа D2S или D2R в обычную фару, рассчитанную на «галогенки» с цоколем типа Н.

Но не верьте ушлым продавцам «ксенона»: Philips и Osram никогда не выпускали газоразрядных ламп с «галогеновыми» цоколями! За них это сделали… корейцы. Несколько лет назад южнокорейские фирмы договорились с Филипсом о поставках им «полуфаб-рикатов» — колб газоразрядных ламп. Запаянная стеклянная трубка с электродами внутри и заполненная газовой смесью на основе ксенона (от которого и пошло общеупотребительное название газоразрядного света) — самая сложная в производстве часть лампы. А уж приделать к ней цоколь размерности Н1, Н7 или Н11 было делом техники. Создали корейцы и модули зажигания ламп (блоки «розжига») на более простой элементной базе — возможно, менее надежные, создающие больше электронных помех, зато дешевые. В итоге вместо тысячи долларов нештатный корейский «ксенон» стали продавать за шесть-семь тысяч рублей.

У газоразрядной лампы (слева) дуга «мечется» между электродами, поэтому фактический размер источника света в ней больше, чем в галогеновой. Из-за этого сфокусировать ксеноновый свет сложнее

А сейчас комплект газоразрядного света можно купить и вовсе за 2500—3000 рублей — выпуск «ксенона» освоили китайцы. Стекло подешевле, газовая смесь попроще (ксенон — дорогой газ), точность изготовления пониже — и качество такой лампы, по признанию самих продавцов, «как повезет». Зато цена на любом российском авторынке — 200—250 рублей. Для сравнения: лампа Philips D2S стоит 1000—1500 рублей.

Для дорожных испытаний мы взяли комплект газоразрядного света Acumen средней ценовой категории (около 7000 рублей) с лампами цветовой температуры 4300К и цоколем Н7. «Агрегатоноситель» — Ford Focus последнего поколения. С ним мы можем корректно сравнить нештатный «ксенон» не только с галогеновыми, но и с заводскими газоразрядными фарами — они есть в списке опций и за вычетом обязательного омывателя фар стоят 20100 рублей. А еще на галогеновые фары Фокуса нанесена двойная маркировка HCR/DCR (Halogen/Discharge, CR — дальний и ближний свет), из-за которой бытует мнение, что они «универсальные», то есть подходят и для газоразрядных ламп. Проверим.

Официальных методик и критериев сравнения эффективности ближнего света в дорожных условиях не существует. Мы решили использовать тестовые объекты — щиты размером 300х800 мм, расставленные по ночной дороге и ее обочинам на разном расстоянии от автомобиля. Оценка освещенности каждого щита и дороги в целом — субъективная: этим занялись пять экспертов, а затем выставленные ими баллы усреднялись. Похожую методику используют в своей работе инженеры-светотехники АвтоВАЗа.

Схема расположения тестовых объектов на дороге

Галогеновые фары у Фокуса очень хорошие — дают ровный желтоватый свет, плавно сходящий на нет. Вдоль правой обочины ближний свет бьет на 120 метров! Но левую обочину Focus освещает хуже — это сделано специально, чтобы не слепить встречных водителей.

Полная версия доступна только подписчикамПодпишитесь прямо сейчас я уже подписан

Метки: valeo 6g, neolux, схема питания, помогитеоленю

Комментарии 36

Аккум надо, хотя бы на 12В от шуруповерта. Для проверки вполне хватит его.

Только с АКБ проверка. Часто блоки до 10А единомоментно хавают (на моих так было)

я вчера также дома проверял ксенон, моргал как стробоскоп и не разгорался. Сегодя поставил в машину, все нормально работает

мощи маловато запитай с аккума

Ради интереса посмотри серийные номера на лампах одинаковые или нет?

Я думаю тока не хватает. Подключи к бортовой сети автомобиля.

аккуратнее с валео 6г, они очень нежныеможно убить по неосторожности

Спасибо за предопрежление.

Блок твой оч слаб. Он не для ксенона. В машине на акум это все дело подцепи

от этого блока пит. не получится, хочешь в домашних условиях, то используйте хотя бы блок питания от компа.от з/у для авто тоже не вариант, там как повезет, нижно смотреть на мощность

Блок жрёт 12-15 А во время запуска, буквально секунды, но эта мощность необходима для поджига. От аккумулятора заработает

Если ты меня приравниваешь к тем, кто ставит «гейлампы» и ездит слепит всех, то ошибаешься.Обосновываю: используются птф вне освещённых участках, где не единой души. К примеру по межгороду, либо в сторону дачных участков.Во вторых, туманки отрегулированы с помощью штатной регулировки + тонкие шайбы, дабы увеличить угол наклона птф в сторону дорожного покрытия.И на возраст я думаю тут нечего спихивать. Потому что некоторые иномарки слепят хлеще тех, кто ставит ксенон самостоятельно.Имхо, у меня всё. Заведомо бесполезную дискуссию с Вами продолжать не вижу смысла

Писал бы чего по делу лучше

Всем спасибо! Вывод сделан олень -я. Будем питать от аккумулятора. Кстати, а зарядное устройство автомобильное не подойдёт?

Обычно зарядные устройства малоамперные, а вот пуско-зарядные наверное могут спрачиться с этим.

конечно мало, посмотри на силу тока у твоего блока розжига, блок питания от компа ватт на 300 хватит

У меня вообще светят разным. Лампы и блоки новые

блок питания от компа потянет нормально, а от кухонной слабоват

От кухонной подсветки они и не будут загоратся.

Мб просто у тебя на блоке питания переменный ток на выходе, а блоки розжига работают от постоянного или наоборот.

На наклейке видно Output: DC, что значит «выход: постоянный ток».

Блоки, насколько мне известно, должны получать постоянный ток, а выдавать его на лампу могут как постоянный, так и переменный, в зависимости от типа.

Маленький блок брал, я для этого беру от 150W и выше. У оригинальных блоков к тому же выше пусковой ток.

Во время запуска ток намного больше номинала

Это нормально что не всегда разжигаются просто в момент розжига напряжение недолжно быть ниже 12.8 вольт без зарядки АКБ может давать присадку по напруге на 12.5 вольта и блоки при этом нормально работать не будут уже проверенно

Какой-то мутный способ проверки, мне кажется))

+100% проблема с питанием блоков розжига, тот выпрямитель который ты используешь не потянит эти блоки! Пробуй от нормально заряженного АКБ

Спасибо так и думал. Просто подумал что 12*5 60 ватт, а он 35 потребляет.

Не хватает тока, для первичного розжига, 12Х10 пойдет

А моргание это что?

+100% проблема с питанием блоков розжига, тот выпрямитель который ты используешь не потянит эти блоки! Пробуй от нормально заряженного АКБ

Недавно пробовал запустить два 55Вт блока розжига от полностью заряженного АКБ. Так вот не всегда они загораются, особенно если между АКБ и блоком много лишних соединений.

Ксеноновые лампы вывели автомобильный свет на совершенно иной уровень. Каждый автолюбитель, испробовавший нововведения, может легко отметить положительные моменты их применения. К сожалению, поломки происходят с разными деталями новых систем освещения. Отнестись к каждой из них стоит внимательно, ведь стандартные методы решения могут не дать нужного результата.

Рассмотрим одну из сложных поломок, которая может потребовать существенных материальных затрат. Ее название – выход из строя блока розжига ксеноновой лампы.

Замена/ремонт блока розжига ксенона Honda Accord 7

Ремонт блока розжига

Блок розжига – сложная схема, в которой связаны сотни деталей. Если вы специалист в данной сфере, то провести ремонт можно самостоятельно. Для этого вскрываем металлическую коробку, прочищаем детали, находит поврежденные места и производим их очищение, замену.

Большая часть экспертов склонна полагать, что ремонт сгоревшего блока – это временное мероприятие. Статистика показывает, что такая вещь прослужит совсем недолго, а иногда приводит и к более серьезным последствиям.

Интересно!

Лучшее решение – замена блока. Можно подобрать оригинальную или универсальную деталь. Практика показывает, что оригинальные детали выполнены из более качественного материала и прослужат дольше.

Найти и заказать блок всегда можно через официальный сервис или интернет.

Многие водители задают один вопрос: как проверить ксеноновую лампу, ведь нередко случается, что перестает работать свет в авто, а мы не знаем с чего начать. Да действительно причин неполадок в данном случае может быть масса, но для начала необходимо разобраться в сущности самой ксеноновой лампы и принципа ее действия. Ведь каждому водителю хочется ездить с хорошим освещением на трассе, обзорностью обочины и края встречной полосы.

Это и приятно и необходимо в целях безопасности при осуществлении движения, а также возможность оперативно осуществлять маневры с чтобы избежать ДТП. Тем самым сохраняя жизнь себе и иным участникам дорожного движения. Но случается и так, что передвигаясь по автострадах замечаешь как некоторые водители в прямом смысле слова начинают слепить в прямом смысле слова.

В таких случаях вынужден будешь свернуть на обочину и обождать пока горе-коллега проедет, тем самым сохранив себе и автомобилю жизнь.

Напрашивается вопрос: существуют ли стандарты для оптики на автомобиль, на какие машины запрещено устанавливать освещение повышенной яркости? Вот в этих вопросах и не только мы попытаемся сегодня подробно разобраться.
