Поиск проблемы

На инжекторных двигателях ситуация другая: вентилятор управляется реле, но включение зависит от блока управления двигателем.

Зачастую проблема может заключаться всего лишь в реле охлаждения вентилятора. У инжекторных ВАЗ 21099 оно находится в салоне у пассажира в бардачке. Реле вентилятора охлаждения находится правее всех остальных.

В карбюраторных двигателях требуется найти блок предохранителей. Он находится под капотом слева перед лобовым стеклом. Вам требуется найти монтажный блок предохранителей 17.3722. Реле вентилятора охлаждения находится во втором ряду. В этом ряду оно третье справа. Если нужный предохранитель сгорел, то это будет видно невооруженным взглядом.

На ВАЗ 21099, выпущенных до 1998 года ситуация может немного отличаться. Реле не включается, когда между контактами «c» и «b» есть электрический разряд или когда нет контакта у выводов «c» и «d».

Также причиной может стать выход из строя датчика температуры охлаждающей жидкости. На карбюраторных двигателях он находится справа от радиатора охлаждения. На инжекторных двигателях датчик ОЖ находится в выпускном патрубке ГБЦ.

Его работоспособность можно проверить таким способом:

1. Поместите его в какую-нибудь ёмкость, наполненную охлаждающей жидкостью.
2. Подключите датчик к мультиметру
3. Далее увеличьте температуру охлаждающей жидкости до определенной температуры и проверьте сопротивление, указанное на мультиметре.

При температуре ОЖ 100  сопротивление, появившиеся на мультиметре будет составлять 177 Ом.

• при 80 – 332 Ом;
• при 60 – 667 Ом;
• при 40 – 1459 Ом;
• при 20 – 3520 Ом;
• при 0 – 9420 Ом;
• при -20 – 28680 Ом;
• при -40 – 100700 Ом.

Если датчик оказался неисправным, то заменить его весьма не сложно. Для этого нужно:

1. Отключить зажигание.
2. Слить охлаждающую жидкость из расширительного бачка.
3. Отключить проводку от датчика.
4. Используя гаечный ключ на 30, аккуратно, чтобы не испортить гнездо, выкрутить датчик.

В случае, если датчик и реле исправны, осмотрите проводку. Она могла где-то разрушиться из-за коррозии.

Может оказаться то, что проблема заключается в самом вентиляторе. Его можно починить самому, заменив двигатель вентилятора или крыльчатку.

Порядок снятия вентилятора:

1. Отключите питание от аккумулятора.
2. Отсоедините колодки проводки. Одна из колодок находится на вентиляторе.
3. Открутите гаечным ключом соединительные болты, фиксирующие кожух вентилятора.
4. Чтобы открутить правую гайку, расположенную сверху вентилятора нужны накидная головка и удлинитель.
5. Далее нужно демонтировать прижимную пластину. Чтобы это сделать требуется открутить две левые гайки.
6. Самостоятельно снимите прижимную пластину.
7. Далее снимите вентилятор и кожух вместе.

После того, как вы сняли вентилятор, перед Вами стоит выбор: установить другой или произвести ремонт старого.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

• 2 ряда трубок.
• 2 ряда охлаждающих пластинок.
• 2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Замена моторчика печки ВАЗ 2114 своими руками.

Когда шумит моторчик печки ваз 2114, 2109  или он вообще перестал работать  —  следует его заменить.

Где находится моторчик печки ВАЗ 2109 2114? Находится он между моторным щитом и лобовым стеклом, в том же отделе где стоит монтажный блок. Открываем капот и можем увидеть кожух корпуса моторчика печки.

Первым делом снимаем кожух корпуса вентилятора печки.

После снятия кожуха скорее всего увидим кучу листвы вокруг корпуса. Убираем листву и весь мусор для того, чтобы он не упал в воздуховод при снятии моторчика печки.

Откручиваем крестовой отвёрткой два болта крепящих корпус вентилятора печки к моторному щиту.

Отсоединяем плюсовой провод и откручиваем провод массы моторчика печки. Находятся они под панелью, ближе к середине моторного щита.

В умных книжках написано: для того, чтобы достать моторчик печки — поверните его на 90 градусов и достаньте. Но на практике, почему-то у меня это ни разу не получилось. Я просто разделял корпус на 2 части и доставал их по очереди. При разделении корпуса моторчика печки пополам на морозе — защёлки могут треснуть, так, что делать это лучше в теплом гараже. Для располовинивания нужно разъединить 3 защёлки и снять соединительную резинку, которая находится со задней стороны. Так же снимите уплотнительный поролон между корпусом печки и воздуховодом.

Крышка моторчика печки крепится к корпусу двумя железными скобками, отцепив, которые, можно его поменять. Не потеряйте их! На одной скобке моторчик будет постоянно болтаться, гудеть и свистеть.

Откручиваем крестовой отверткой два болта и достаём мотр из корпуса.

Сбор происходит в обратном порядке. Помните, что чем плотнее корпус печки прижат к воздуховоду и, чем плотнее соединены половинки корпуса, тем сильнее будет поток воздуха.

Источники

Порядок снятия и установки моторчика печки на ВАЗ 2109-2108

Первым делом необходимо открыть капот автомобиля и открутить 5 болтов крепления пластиковой накладки, как показано на фото:

И снимаем ее, чтоб в дальнейшем она не мешалась:

Теперь необходимо снять уплотнительную резинку капота:

Чтобы потом сдернуть без проблем защитный кожух, под которым как раз-то и находится моторчик печки на ВАЗ 2109-2108:

После чего доступ к вентилятору открыт:

Как видите из приведенной выше картинки, необходимо открутить два болта крепления, которые находятся по бокам от мотора:

Ну а дальше придется немного помучиться. Дело в том, что на ВАЗ 2109-2108 провода питания припаяны непосредственно к моторчику, а выводы соединены в салоне автомобиля с электропроводкой. Мягко говоря, решение просто идиотское. Теперь в салоне, просунув руку под панель с водительской стороны, находим штекер плюсового провода и отсоединяем его:

В этом же районе находится минусовой провод, а с ним еще больше проблем, так как крепится он гайкой, и чтобы ее открутить, нужно сначала нащупать ее рукой, и потом с помощью головки и трещотки сделать эту работу. Сразу же из салона можно просунуть эти провода через уплотнительную резинку в отверстии кузова — она видна на верхнем фото — оттуда входи в салон два провода.

И теперь с наружной стороны проворачивая моторчик печки под разными углами, находим наиболее удобнее положение, и вынимаем его через правую сторону (по ходу движения автомобиля):

И окончательно вынимаем его из подкапотного пространства, как показано на фото ниже:

Если деталь нуждается в замене, необходимо купить новый вентилятор печки, цена которого на ВАЗ 2109-2108 составляет около 500 рублей за один моторчик. А если покупать в сборе с корпусом, то цена будет около 1000 рублей. Установку проводим в обратном порядке.

Как пошагово снять моторчик печки на ВАЗ-2109

Многие владельцы ВАЗ-2109 и других отечественных автомобилей сталкивались с ситуацией, когда включение печки сопровождалось пронзительным визжащим звуком или неприятным скрипом. Для их устранения можно, конечно, воспользоваться смазкой, но, как показывает практика, надолго такого устранения проблемы не хватает, и через некоторое время неприятные звуки появляются вновь. В этом случае поможет только замена вентилятора, точнее всего, моторчика отопителя. У автолюбителей, которые решили впервые самостоятельно снять моторчик печки на автомобиле ВАЗ-2109, после поднятия капота сразу появляется вопрос: как его можно снять и вытянуть из этого места? На самом деле все гораздо проще, чем кажется на первый взгляд, но повозиться с полчаса придется. Для того чтобы снять мотор печки, понадобится крестовая отвертка, головка на 10 и ручка с трещоткой. Далее все пошагово:

1. В первую очередь нужно открыть капот, найти место, в котором находится печка, и открутить 5 болтов пластиковой накладки. После откручивания – снять и положить возле автомобиля. Чтобы не искать в процессе сборки новые болтики, вместо потерянных в процессе демонтажа, желательно изначально подготовить для них небольшую коробочку.
2. Следующим шагом необходимо аккуратно снять резиновую уплотнительную прокладку капота, так как она будет мешать снятию защитного кожуха, под которым расположен моторчик отопителя ВАЗ-2109. После выполнения этих действий доступ к моторчику будет полностью открыт.
3. Дальше нужно открутить два болта, на которых держится мотор отопителя. Они расположены по бокам от него. Их также нужно положить в надежное место.
4. Теперь переходим к более сложному. На ВАЗ-2109 проводка, идущая к отопителю, припаяна напрямую, а с другой стороны соединена с общей проводкой, находящейся в салоне автомобиля. Поэтому придется немного повозиться. Нужно найти штекер плюсового провода и отключить его. Он находится в салоне под панелью со стороны водителя.
5. Переходим к поиску минусового провода. Его расположение также находится под панелью с водительской стороны, но есть определенная проблема, так как он зафиксирован гайкой. Поэтому нужно нащупать ее рукой и при помощи головки на 10 и трещотки открутить. Провода можно сразу просунуть наружу, не выходя из салона, через уплотнительную резинку в кузове.
6. Возвращаемся к моторчику печки и пробуем вытащить его из посадочного места, меняя угол. Находим наиболее приемлемое положение и аккуратно передвигаем его в правую сторону по ходу движения автомобиля почти до упора.
7. Когда моторчик окажется в месте максимального расширения подкапотного пространства, окончательно вытягиваем его из кузова автомобиля.
8. После того как моторчик печки оказался в надежных руках, поддеваем отверткой уплотнитель кожуха и разъединяем его на части.
9. Освобождаем скобы крепления и снимаем крышку с моторчика и достаем его вместе с колесом.

Чтобы не нарушить балансировку, нежелательно снимать колесо с вала мотора.

Сборка и замена моторчика печки производится в обратной последовательности. Не нужно пытаться отремонтировать моторчик или пробовать заменить его чем-то другим, это может привести к выходу из строя всей отопительной системы «девятки». В крайнем случае можно установить деталь от другой, похожей модели автомобиля, но лучше все-таки приобрести новый прибор.

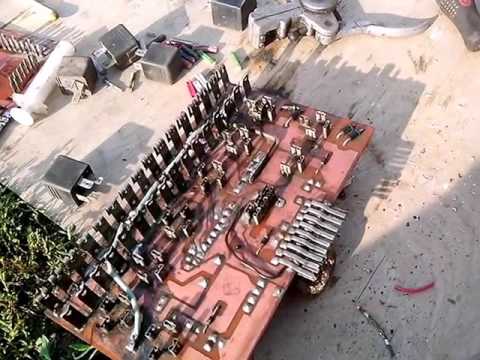

ремонт блока предохранителей ваз 2108

Замена моторчика на новый

Иногда, поломка печки является настолько серьезной, что ремонт уже бессилен, и помогает только замена. Но, далеко не все владельцы ВАЗ 2108, имеют представление о том, как снять моторчик и вентилятор отопителя, не повредив остальных механизмов системы. Как это сделать в домашних условиях, давайте рассмотрим дальше в статье.

Для проведения процедуры снятия печки, Вам понадобятся следующие инструменты:

• отвертка крестовая;
• гаечный ключ на 10 (трещотка).

Теперь, можно приступить к снятию данной детали. Первый шаг – демонтаж пластиковой накладки, расположенной вдоль лобового стекла, снаружи автомобиля ВАЗ 2108. Делается это очень просто: отройте капот, и открутите 5 шурупов, крепящих накладку к кузову.

Далее, для удобства дальнейших работ, необходимо снять уплотнительную резину, расположенную на задней стенке подкапотного отсека. Теперь, Вам открылся доступ к кожуху, закрывающему моторчик печки и вентилятор. Аккуратно подденьте его отверткой, и демонтируйте.

замена вентилятора отопителя

Теперь, можно перейти, непосредственно, к снятию самого мотора. Он крепится к кузову автомобиля ВАЗ 2108, двумя шурупами, расположенными снизу, по обе стороны. После того, как крепления буду отсоединены, останется только отключить питание. Снизу, под торпедо, ищем плюсовой провод печки, и отключаем его. Минусовый провод, крепится не так просто, как плюсовой. Он одевается поверх специальной резьбы, и придавливается гайкой. Так вот, для того, чтоб отсоединить минус, гайку нужно выкрутить. Делается это очень трудно, так как ее нужно откручивать вслепую, на ощупь.

После того, как провода будут отсоединены, пробуйте вынуть моторчик, вращая его, и поступательно двигая в правую сторону (по направлению движения автомобиля). Вот и всё, снятие детали завершено.

Теперь, нужно установить новый вентилятор, и собрать всё в обратной последовательности. Цена данной детали, на сегодняшний день, составляет около 500 рублей (без корпуса, с корпусом – около 1000 р.).

Инструкция по замене

В большинстве случаев причина кроется именно в радиаторном устройстве, поэтому ниже мы расскажем о том, как осуществляется замена радиатора отопителя ВАЗ 2109.

Как поменять узел на машинах с высокой или низкой панелью, читайте далее:

1. Само устройство находится в ногах у пассажира, под бардачком. Процедура замены будет идентичной для автомобилей с высокой и низкой панелью, только в первом случае вам придется произвести демонтаж пассажирского сиденья. Сняв кресло, справа вы можете заметить винты, фиксирующий панель, их нужно выкрутить. Саму панель нужно незначительно подтянуть на себя, в появившуюся щель вставьте какой-то распор, к примеру, деревянный брус.
2. Закрутите полностью кран, а под возможные места протечки охлаждающей жидкости следует подложить ветошь.
3. Затем откройте моторный отсек и открутите крышку на радиаторном устройстве. Последний агрегат расположен между вещевым ящиком, а также нижней полкой под ним. Шаги, которые вам предстоит выполнить далее, необходимо выполнить максимально быстро, в противном случае охлаждающая жидкость может разлиться. Магистрали, которые идут от радиаторного устройства, необходимо закрыть, для этого потребуются заглушки. Через отведенную центральную консоль просуньте руку, отсоедините нижнюю магистраль и как можно быстрее заткните отверстие заглушкой.
4. Аналогичные действия повторите с верхним шлангом.
5. Снятие радиатора осуществляется после того, как весь расходный материал будет слит. Производится установка нового устройства.

Некоторые автовладельцы считают, что если на центральной консоли в районе отопителя пропадает подсветка, это связано с работой печки. Помните о том, что подсветка печки никак не связана с работой агрегата в целом, так что если пропала именно подсветка, необходимо найти обрыв в цепи и устранить его.

Извините, в настоящее время нет доступных опросов.

1. Откройте капот и отключите минусовую клемму АКБ.
2. За моторным щитом открутите четыре винта крепления кожуха вентилятора и снимите его. Винты под крестовую отвертку.

После демонтажа кожуха отверните два винта, которые удерживают корпус вентилятора.

С помощью шлицевой отвертки откройте защелки и разделите пластиковый корпус вентилятора на две половины.

Разъедините клемму питания моторчика печки (расположена она над педалью газа).

Открутите гайку под ключ на десять и снимите клемму массы моторчика печки (клемма располагается над педалью газа).

После того как скинули провода демонтируйте вентилятор вместе с моторчиком.

Выкрутите два винта и появится возможность снять пластиковых кожух.

После выполнения вышеперечисленных операций вентилятор с моторчиком свободен. Берем новый вентилятор и производим обратную сборку.

Наглядно процесс замены вентилятора печки ВАЗ 2113, 2114, 2115 в этом видео:

Замена моторчика печки своими руками на ваз 2114

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

• двух рядов трубок,
• охлаждающих пластин,
• двух пластмассовых бачков.

Краник отопителя, состоящий из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами. Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть воздуха в этом случае проходит через радиатор, а часть минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров, соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье. В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Тюнинг ВАЗ 2109

Настали холода, и большинство владельцев ВАЗ 2109 в очередной раз столкнулись с проблемой: из сопел патрубков печки при рабочей температуре охлаждающей жидкости (около 90 градусов) в салон дует еле теплый, а зачастую и вообще холодный воздух, короче говоря, плохо греет печка. При таком положении дел в сильный мороз даже заиндевевшие боковые стекла в салоне «не отходят».

Простейшее решение данной проблемы выглядит следующим образом. Необходимо подтянуть тросик управления заслонкой печки. Для этого можно сделать один-два витка этого тросика на рычаге управления заслонкой. Этот рычаг находится на корпусе печки ВАЗ 2109, рядом с педалью газа (см. фото).

Расположение рычага заслонки печки ВАЗ 2109

Все стыки воздуховодов и края заслонки печки оклеены поролоном, который этим рычагом управления заслонкой сжать до конца тяжело. В результате остается зазор в несколько миллиметров. При этом заслонка, направляющая поток воздуха либо с улицы напрямую, либо через радиатор отопителя закрывается не до конца. Закрывается она «наверх», при этом в передние сопла воздух идет через радиатор отопителя, а в верхние и боковые — с улицы, через те самые миллиметры. Когда вентилятор печки работает, да еще и машина движется, этих миллиметров вполне достаточно.

Можно даже добраться до этого рычага заслонки со стороны водителя и попробовать рукой подтянуть этот рычаг при включенном вентиляторе печки. При этом левое ухо будет находится в районе сопла воздуховода, и можно услышать, как меняется звук и температура выходящего из сопла воздуха.

Также причиной неэффективной работы системы отопления салона Самары могут быть рассмотренные ниже причины.

Неполное открытие крана отопителя

Эта проблема встречается у большинства переднеприводных автомобилей ВАЗ. Проверить это можно, сравнив температуру приводящего и отводящего патрубков радиатора печки, если она различная, скорее всего клапан не до конца открыт. Решением будет натяжка тросика управления этим клапаном и доводка рычага управления клапаном до максимально открытого положения. При этом возможно, что теперь клапан будет не до конца закрываться, но как говорится, жар костей не ломит. Но здесь кроется другая проблема. Известно что данный клапан у «Самар» — слабое место, и после определенного количества операций «открыть — закрыть» клапан в месте прохождения оси, соединяющей рычажок управления и саму заслонку внутри клапана теряет герметичность и начинает подтекать. Некоторые владельцы просто устанавливают рычаг «тепло-холод» в определенное положение и не трогают его от греха подальше. В этом случае попытка сдвинуть клапан крана печки скорее всего приведет к его протечке. Если это случилось, можно обмотать место протечки полоской ткани, пропитанной в герметике и зафиксировать все это «холодной сваркой», это можно сделать и в полевых условиях при наличии необходимых материалов.

Место течи крана печки Лады Самары

Кардинальным решением проблемы с подтеканием крана отопителя ВАЗ 2109 будет полное его удаление из системы, либо врезка водопроводного шарового крана. Правда, в первом случае теряется возможность регулировки объема охлаждающей жидкости, поступающей в радиатор печки, а во втором случае данную регулировку можно произвести только заглянув под капот. Зато, избавившись от заведомо ненадежного узла, избавляемся от возможных проблем в будущем, а оставшейся регулировки температуры поступающего в салон воздуха заслонкой хватает за глаза. Кстати, в «десятках» этот злополучный клапан производитель убрал.

Негерметичность воздуховодов

Воздух, нагнетаемый вентилятором печки, частично уходит в щели в путях следования воздуха, при этом поток воздуха ослабевает и остывает. Решением будет герметизация и проклейка всех соединений на пути следования воздуха от печки до выходных сопел. Правда эта операция весьма трудоемка, так как придется разбирать всю переднюю панель, но результатом будет ощутимое усиление потока воздуха из дефлекторов системы отопления.

Воздушные пробки в радиаторе отопителя

Об этой проблеме свидетельствует холодный воздух из дефлекторов системы охлаждения при открытом кране печки при рабочей температуре охлаждающей жидкости. В этом случае надо установить автомобиль передними колесами на возвышенность, как можно выше, открыть полностью кран печки и погазовать.

Также для потепления в салоне рекомендую установить 6-дырочный термостат от ВАЗ 2110 по модернизированной схеме.

Основные неисправности

Иногда, бывают случаи, что моторчик отопителя выходит из строя. Для того, чтоб определить, что сломан именно он, достаточно знать ряд характерных симптом поломки мотора.

Первый признак неисправности — мотор, активирующий вентилятор, перестает работать при переключении с одного режима на другой. Обычно, причина такой поломки, кроется в дополнительном резисторе. Так, как данная деталь, ремонту не подлежит, ее просто нужно заменить на новую.

Второй признак — при включении электродвигателя, перегорает соответствующий предохранитель. В таком случае, нужно проверить обмотку якоря, расположенного на массе. Часто бывает такое, что его просто замыкает.

Третий симптом — вентилятор вращается медленно, не зависимо от режима, в котором работает моторчик печки. Это, как показывает практика, является следствием загрязнения, или того хуже — окисления коллектора. Что устранить данную неисправность, коллектор необходимо тщательно прочистить. Если данная процедура не дала результатов, и вентилятор все равно вращается медленно, то попробуйте заменить подшипники. Вероятно, они достигли критической стадии износа, и двигаются с очень большим трудом. Реже, причиной может стать межвитковое замыкание, внутри обмотки якоря. Если же, моторчик печки ВАЗ 2108, вовсе не включается, и не вращает вентилятор, то причина уже не в устройстве мотора, а в обрыве самой цепи. Для того, чтоб в этом убедится, воспользуйтесь вольтметром, и проведите диагностику.

2109: как снять печку?

Печка в автомобиле – очень важный элемент, особенно в холодное время года, однако этот элемент часто ломается, особенно если мы говорим о машинах российского автопрома. Благо, заменить печку можно и своими руками. Давайте разберемся, как снять печку на примере ВАЗ-2109.

Классическая схема

Вообще, съем печки, надо сказать, дело довольно трудоёмкое, и отнимает оно немало времени

Тем не менее, как мы уже сказали, процедуру можно выполнить самостоятельно, однако важно соблюдать внимание, осторожность и запастись терпением

Классическая схема снятия печки выглядит так:

1. Откройте кран отопителя, отсоедините сливные пробки радиатора и блока цилиндров и слейте из системы охлаждения охлаждающую жидкость.
2. Снимите клемму «минус» аккумуляторной батареи с печки.
3. Выполните демонтаж приборной доски (если вы никогда не делали этого раньше, прочтите предварительно, как выполнить данную процедуру правильно здесь).
4. Отсоедините от отопителя пластиковый хомут (находится на правой стороне), который держит тягу заслонки обогрева лобового стекла.
5. Ослабьте хомуты подводящего и отводящего патрубков радиатора и снимите патрубки с бачка.
6. Открутите 3 винта, с помощью которых радиатор крепится к отопителю.
7. Теперь приподнимите тягу и аккуратно потяните радиатор печки – если вы выполнили инструкцию верно, он поддастся, и вы сможете его извлечь.

Народный метод

В автосалонах печку радиатора извлекают именно вышеописанным методом, однако народные умельцы нашли и более простой способ это сделать – они не усложняют себе жизнь съемом приборной панели и слива охлаждающей жидкости.

Народный механизм таков:

1. Закройте кран отопителя.
2. Снимите переднее сидение (сугубо для удобства выполнения работ).
3. Открепите 2 винта крепления приборной панели с правой стороны, а также один винт, расположенный в бардачке.
4. Потяните немного панель на себя и, дабы удержать ее в таком положении, подложите, например, деревянный брусок.
5. Ослабьте хомуты патрубков и снимите их с радиатора – при этом будьте готовы, что из него выльется порядка 200 г охлаждающей жидкости.
6. Открутите 3 винта, с помощью которых радиатор крепится к отопителю – потяните радиатор и вытащите его вправо и вниз.

Для того чтобы провести установку нового радиатора или, отремонтировав старый, вернуть его на место, вам потребуется выполнить инструкцию в обратном порядке. То же, кстати, касается и первой инструкции.

Учтите, для снятия радиатора по классической схеме вам потребуется часов 5, народная схема выполняется в два раза быстрее.

Снятие и установка Solex

Для того чтобы произвести ремонт или продувку (промывку) карбюратора, его необходимо снять. Снимается узел достаточно просто, это может сделать практически любой автомобилист самостоятельно. Снимаем устройство следующим образом:

• выключаем зажигание, в первую очередь производим съем корпуса воздушного фильтра;
• демонтируем с привода дроссельной заслонки возвратную пружину;

• отсоединяем трос газа;

• отворачиваем крепления тросика подсоса;
• откручиваем четыре гайки, на которых крепится сам корпус карбюратора;
• демонтируем узел.

Установка производится в обратной последовательности.

Артикул: 45.3730 , артикулы доп.: 2108-8101078

Код для заказа: 001649

• С этим товаром покупают
• показать еще

Покупают аналоги

Легковые автомобили / ВАЗ / ВАЗ-21081 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/otopitel-42/#part27162″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-210991 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/otopitel-57/#part35588″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-21111 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2111-11/otopitel-66/#part43958″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-21151 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/otopitel-46/#part52350″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-2110, 2111, 21122 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110__2111__2112-415/ventilyator_i_kojuhi_otopitelya-67/#part1301618″>Электродвигатель в сбореВентиляция и отопление / Вентилятор и кожухи отопителя

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110__2111__2112-415/otopitel-61/#part1301493″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-21132 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/otopitel__11__13__15_-121/#part1668573″>Электродвигатель в сбореВентиляция и отопление / Отопитель (11, 13, 15)

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/otopitel-120/#part1668542″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / УАЗ / УАЗ 31601 чертеж

• Для этого товара еще нет обзоров.

Так выглядит снятый вентилятор отопителя салона: 1 — защитная крышка электродвигателя отопителя; 2 — правый кожух вентилятора отопителя; 3 — левый кожух вентилятора отопителя; 4 — опора вентилятора отопителя.

Техническая характеристика электродвигателя вентилятора отопителя типа 45.3730 Потребляемая сила тока при максимальной частоте вращения, А, не более. 14 Максимальная частота вращения вентилятора отопителя салона, мин. 4100

1. Отклейте поролоновый уплотнитель с правого кожуха вентилятора отопителя салона.

2. Снимите опору с кожуха вентилятора отопителя салона.

3. Поддев отверткой пластмассовые защелки кожуха вентилятора, выведите их из зацепления…

4.… и разъедините части кожуха.

5. Отстегните две пружинные защелки, поддев их отверткой.

6. Снимите крышку двигателя отопителя салона.

7. Выньте двигатель с крыльчаткой вентилятора отопителя. ПРЕДУПРЕЖДЕНИЕ Не снимайте крыльчатку вентилятора отопителя салона с вала двигателя, чтобы не нарушить балансировку.

8. Отверните два винта крепления щеткодержателя.

9. Выньте две закладные гайки.

10. Снимите щеткодержатель.

11. Осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места подгорания — зачистите коллектор мелкой шкуркой. При остальных неисправностях электродвигателя отопителя салона завод-изготовитель рекомендует заменить двигатель отопителя.

12. Выньте пружины из направляющих щеток.

13. Вставьте две закладные гайки.

14. Наденьте на вал изоляционную шайбу.

15

Осторожно отогните края направляющих

16. Вставьте до упора щетки в направляющие.

17. Установите щеткодержатель на двигатель отопителя.

18. Вставьте пружины щеток в направляющие.

19. Загните края направляющих.

20. Наденьте два пружинных зажима на закладные гайки.

Для удобства установки пружинных зажимов обвяжите их тонкой проволокой, не затягивая ее. При установке крышки двигателя придерживайте зажимы за проволоку, иначе они будут стягиваться с гаек магнитом статора.

21. Вставьте электродвигатель отопителя в левый кожух вентилятора.

22. Установите крышку электродвигателя отопителя и зафиксируйте его пружинными зажимами, придерживая их за проволоку.

23. Соедините и защелкните между собой левый и правый кожухи вентилятора отопителя. Наденьте на выступы кожухов пластмассовую опору.

24. Приклейте к кожуху вентилятора отопителя салона поролоновый уплотнитель.

Источник
