Штатная магнитола лада веста

Монтаж динамиков

Во всех конфигурациях Лада Веста присутствует аудиоподготовка, что упрощает задачу по установке оборудования, т.к. нет необходимости протягивать нужные кабели и провода. Необходимый минимум присутствует во всех конфигурациях Веста, что позволяет без усилий устанавливать своими руками как головное устройство, так и динамические головки.

Монтаж динамиков не требует дополнительных инструментов, поэтому работу можно проводить без специальной подготовки.

Перед установкой динамиков необходимо аккуратно извлечь материал изоляции в тех местах, где будет находиться акустика.

Также для уплотнения креплений понадобятся прокладки из войлочного или подобного материала, которые можно вырезать собственноручно.

Область для установки оборудована лишь тремя креплениями, поэтому для фиксации на 4 крепежа понадобится установка специальных подставок. Данные подставки можно изготовить самостоятельно или заранее приобрести в магазине автомобильной экипировки.

После откручивают саморезы в нижней части обшивки, отгибают накладки и просовывают проставки в это пространство. Дополнительно закреплять их не нужно, они будут плотно сидеть в подготовленной нише.

Участок установки необходимо звукоизолировать. Есть возможность повысить качество звука при воспроизведении аудио.

Провода для аудиосистемы уже находятся в салоне, но разъемы у них могут оказаться нестандартными. Поэтому лучше заранее приобрести переходники, чтобы не отрезать штатные разъемы, т.к. это может отразиться на гарантийном обслуживании автомобиля.

Подключив переходники, нужно смонтировать динамики в подготовленные разъемы с готовой звукоизоляцией и подкладками.

Эта последовательность простых действий позволит установить динамики с хорошим звучанием быстро и без затрат на монтаж посторонними специалистами

Действовать нужно осторожно, не спеша, чтобы не повредить обшивку и пластик в салоне

Скачивание и установка карт в СитиГиде

Папку с картами можно скачать с того же сайта, что и обновления СитиГида.

• Файлы необходимо распаковать
• Найти в папке Update каталог CGMAPS
• Перенести туда папку под названием SpeedCam.bkm.
• Включить устройство и вставить в него карту памяти.
• Ожидать полной установки ни в коем случае не прерывая процесса.
• Перезагрузить ММС

Читать также: Новый кроссовер за 1200000

Оригинальные карты СитиГида устраивают не всех водителей. Часто они могут быть неполными (особенно в отдаленных регионах), устаревшими или не корректно отражать ситуацию на дороге. Самым распространенным альтернативным вариантом является установка OSM (Open Street Maps) карты. Сделать это можно без прошивки ММС.

1. Скачиваем программу СитиГид. Или обновляем ее на Ладе Веста до версии, поддерживающей карты формата Сgnet
2. Скачиваем карты OSM с сайта cgmap-osm.ru (качать нужно карты для СитГид) Распаковываем архив на компьютере.
3. В папку CGMAPS, которая находится в Update, переносим OSM карты. Если родные карты не нужны их можно удалить.
4. Копируем Update на карту памяти и переносим данные в ММС (навигатор должен быть выключен)
5. Включаем приложение и выбираем «Полное обновление». Перед этим нужно вручную стереть все старые карты, если ваша версия старше, чем 7.9.7.238. Если же СитиГид на Ладе Веста новый, нужно просто нажать «Обновление».

Эта простая установка хороша также тем, что ее очень просто удалить без каких-либо следов, чтоб программное обеспечение не утратило гарантию.

↑ Неполадки и их устранение, а также, как снять магнитолу с Лада Веста

Если водитель нажимает сразу несколько опций, либо при резком перепаде температур, магнитола может зависнуть. В данном случае придется сначала нажать RESET, а затем перезагрузить магнитолу. Если же даже после этого магнитола работать не начала, то придется вам обратиться в сервисный центр.

Магнитола снимается только для ремонта или последующего демонтажа. Перед этим нужно отсоединить клеммы проводов от автомобильного аккумулятора.

Для начала следует снять центральную накладку. При этом консоль держится на фиксаторах и легко отщелкивается. Отсоединяем провода от аварийки и снимаем пластиковую накладку.

Далее выворачиваются винты и воздуховоды, для чего используется отвертка и насадка Т20. С помощью этих же инструментов отворачиваются винты, и магнитола извлекается из гнезда. На последнем этапе остается только потянуть магнитофон на себя и отсоединить разъемы с проводами.

На что способна родная ММС (мультимедийная система)

Как правило, родные магнитолы практически во всех автомобилях не отличаются широкими возможностями. Да и российские инженеры не стремились придать функциональности встраиваемому гаджету. Однако Лада Веста может похвастать обилием доработок, часть которых перепала и на долю встроенной мультимедийной системы.

Вглядываясь в недра салона автомобиля, взор невольно останавливается на магнитоле. Дизайнерское решение коснулось и этого элемента салона. Головное устройство получило 7-дюймовый резистивный экран. Сторонников данного технического решения примерно столько же, сколько и противников. Из плюсов можно отметить главный: чёткая работа при любых погодных условиях плюс поддержка управления в перчатках. Как большой минус – меньшая чуткость к касаниям в сравнении с ёмкостными аналогами, необходимость использования тонких предметов для управления.

Яркие нововведения коснулись управления ММС Лада Веста. Руль автомобиля дооснастился кнопочной частью с основными управляющими клавишами:

• ответ/сброс вызова;
• отключение звука;
• регулировка уровня громкости.

Регулируется громкость динамика как в режиме разговора «Hands Free», так и в режиме «Музыка». Попутно те же клавиши выполняют и дополнительные функции в других режимах работы. Управляется магнитола ОС WIN 6.0 со специальной оболочкой и напоминает головные устройства собратьев по цеху Гранты, Калины и Приоры.

Пройдясь по функционалу, ШГУ показывает следующие режимы работы.

Режимы	Как это реализовано
Видео.	С сохранением места просмотра.
Телефон, фото, радио.	Реализованы вполне стандартно.
Аудио.	Воспроизведение из 6 внутрисалонных колонок, расположенных по специальной схеме. Возможно воспроизведение с USB-flash, HDD, с телефона по Bluetooth.
Навигация.	Установлено ПО «СитиГИД 7».
Камера заднего вида.	Активируется при включении задней передачи, звук автоматически приглушается.

Вас может заинтересовать: Лада Веста воздушный фильтр, его артикул и аналоги

Как восстановить прошивку ММС

Потребуется:

• Адаптер USB-TTL.
• Прошивка (скачать штатную прошивку могут пользователи сайта: _x000D_ Чтобы скачать файлы нужно авторизироваться на сайте).
• ПО Putty (скачать могут пользователи сайта: _x000D_ Чтобы скачать файлы нужно авторизироваться на сайте).

Описание файлов прошивки:

Показать / Скрыть текст

SwDnl.exe программа обновления магнитолы работает на WinCE UPGen.exe программа для распаковки/упаковки файлов прошивки формата *.upg SwDnl.upg архив файлов с программами RdDnl.upg не архив, а чистая прошивка радио контроллера на самом деле имеет форма *.s19 CANUpdate.s19 файл с прошивкой CAN. лежит в корне со всеми файлами прошивкой EBOOT.nb0 файл, который нужен для загрузки основной ОС из первоначальной загрузки. Он требуется для восстановления ОС через UART/USB chain.bin, NK.bin, TINYNK.bin, chain.lst — основные файлы прошивки, аналогия с ММС гранты *.cfg файлы конфигурации папка Update нужна для обновления навигации

Порядок действий:

1. Положить файлы прошивки на SD-карту. Вставить SD-карту в магнитолу.

2. Снять и разобрать магнитолу.

3. Подключить к разъему провода по схеме:

4. Подключить к адаптеру USB-TTL (RX->TX; TX->RX; GND->GND).

5. Запустить ПО Putty, выставить настройки и выбрать свой COM-порт:

6. Нажимаем «Open»

7. В окне программы Putty зажимаем кнопку пробел.

8. Включаем ММС. На экране должно появиться следующее:

Показать / Скрыть текст

Upload Bootloader LAUNCH existing Boot Media image Update image via USB UPDATE image from SD/MMC card DOWNLOAD image via USB RNDIS Ethernet Reset TOC Erase MBR Config menu Debug Boot Media Storage Menu Desay OEM Data menu Erase boot media Config New Feature for MMC v4.3/4.4 card

9. Выбрать подменю « UPDATE image from SD/MMC card». Появляется след меню:

Показать / Скрыть текст

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! ! Now we try to update image from SD card. Please ensure ! your Monolithic or MultiXIP image in SD card root dire- ! ctory. Note here you must place only Monolithic or Mul- ! tiXIP image in SD card. If you select to download Mono- ! lithic image and put MultiXIP image in SD card, there ! will be errors! Vice versa. Here you have three choice: ! 1 —— MultiXIP ! 2 —— Monolithic ! 9 —— Give up to download image !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

10. Выбрать «1 —— MultiXIP» и ждать окончания прошивки.

Внимание!

Есть способ прошить ММС Lada Vesta с SD-карты.

Напомним, ранее мы рассказывали, как улучшить ММС Весты, например, заставить ее показывать видео во время движения или установить расширенную версию СитиГИД.

Категории товаров, которые вам могут быть интересны на основании статьи «Прошивка магнитолы (ММС) Лада Веста программатором/адаптером»:

Установка альтменю

Порядок действий (для всех вариантов процесс аналогичный):

1. Распаковать архив на SD-карту (папки Update, Update_SG должны быть в корне SD-карты).

2. Разместить дистрибутив iGO в корне SD-карты в каталог iGO (файл запуска — iGO.exe).

3. Разместить Navitel и NavitelContent в корне SD-карты (файл запуска — Navitel.exe).

4. Рекомендованные настройки COM-порта для всех программ: COM5, скорость 115200, метод «Агрессивный».

5. Для корректной работы голосового сопровождения навигационного ПО необходимо перед запуском альтменю выйти из штатного CityGuide (в меню в верхнем левом углу нажать «Выход»).

6. Запустить аудио-плеер в штатной оболочке ММС и воспроизвести любой звук. В каталоге Update находится «пустой» звук nosound.wav.

7. Остановите воспроизведение звука (нажать на паузу).

8. Выйти в основное меню ММС (радио не запускать!).

9. Нажать «Навигация».

Обзор альтменю на видео:

Навител

А как вы оцениваете такую доработку ММС Весты? Напомним, ранее мы рассматривали другой способ запуска Навитела на ММС Весты. Для любителей ПО СитиГИД есть доработанная версия программы.

Ключевые слова: магнитола лада веста

8

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Почта РФ получит более 1000 автомобилей Lada Largus

АвтоВАЗ рассказал про настоящую и будущую оптику LADA

Установка и подключение кнопки старт/стоп на автомобили Лада

Что значит опция «LED-подсветка интерьера» у Lada Vesta

Штатная ММС Весты

На всех версиях Весты, за исключением базовой, устанавливается ММС. Авто в минимальной комплектации оснащается только аудиосистемой. Основными функциями ММС являются воспроизведение аудиофайлов со съёмных носителей, прием радиосигнала, навигация, помощь при парковке с воспроизведением видео с камеры заднего вида.ММС на Ладе Весте находится в центральной верхней части консоли и дополняет обновленный современный дизайн. Система комплектуется неплохой начинкой со следующими характеристиками:

• процесор CSR S3681 B036BK K609B CPU SiRFatlas VI 800mhz Cortex A9;
• ОЗУ Micron D9PSK 2X 256MB DDR3-1600 Clock Rate 800 MHz MT41K128M16JT-125 IT:K;
• внутренняя память 2 ГБ Micron NQ283 NAND FLASH 2gb MT29F2G08ABAEAH4-IT;
• внутренняя память 8 ГБ SDMMC 8GB SAMSUNG KLM8G1WEMB-B031;
• блютус CSR 8311 Bluetooth v4.1 BlueCore CSR8311 QFN Automotive;
• WI FI CSR 6030 Wi-Fi IEEE 802.11b/g and n;
• цифровой декодер видео AKM8859 DIGITAL VIDEO DECODER PAL/SECAM/NTNC AK8859VN;
• аудио AK7757VQ Audio DSP with 24bit 3ch ADC + 4ch DAC + MIC Amp;
• контролер питания MPS MP4570 Automotive Power Systems;
• TPS65150 Low Input Voltage, Compact LCD Bias IC With VCOM Buffer;
• TJA1042 high-speed CAN transceiver;
• контроллер CAN и K-Line Freescale S9S12G96F0CLF;
• контролер Fujitsu 32-bit ARMTM CortexTM-M3 based Microcontroller.

Для управления и воспроизведения файлов используются следующие элементы:

• семидюймовый сенсорный экран;
• клавиша «Mode» – выбор режимов;
• «MUTE» – отключение всех звуков;
• регулировка громкости – однократное нажатие включает или отключает устройство;
• микрофон для возможности разговора по телефону без рук – Handsfree;
• «Reset» – кнопка перезагрузки устройства;
• слот для считывания съемной SD-карты;
• разъем для считывания информации со съёмных носителей USB и подключения различных гаджетов;
• разъем AUX для подключения наушников или внешних звуковых устройств.

MMC Лада Веста, подключение смартфона, вывод звука при игре на смартфоне на колонки Весты

AUX и USB разъемы расположены возле бардачка в нижней части панели. Благодаря этому подключение внешних устройств стало удобнее.

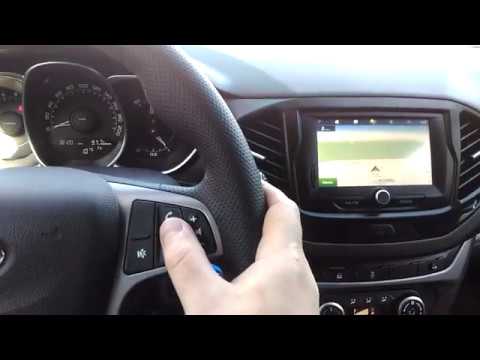

Дополнительное управление

Кроме кнопок возле сенсорного экрана управление функциями MMS на Lada Vesta осуществляется с помощью дублирующих кнопок, которые располагаются на рулевом колесе:

• управление уровнем громкости;
• выбор режимов воспроизведения файлов и радио;
• отключение всех звуков;
• кнопка для навигации по папкам и трекам на съёмном носителе, в другом режиме кнопки отвечают за принятие/завершение входящего вызова.

Фото 2 (Дополнительное управление на руле)

Подобное оборудование впервые появилось на автомобилях «АвтоВАЗа». Ранее предлагались штатная аудиосистема и ММС без дублирования на руле. Благодаря этому Веста может конкурировать с бюджетными иномарками этого же класса в примерно одинаковом ценовом сегменте.

Основные возможности

Система объединяет несколько разных устройств, которые должны быть в каждом современном автомобиле. Главное из них – это аудиосистема, состоящая из 7-дюймового сенсорного экрана. Ее особенность – резистивная основа и необходимость нажатия стилусом или другим подобным предметом. Способ ввода – не самый прогрессивный, но в погодных условиях с резкими перепадами температур резистивный экран работает без сбоев. Звук воспроизводится посредством шести динамиков для создания объемного звучания.

Система распознаёт большинство SD и USB накопителей, но с ограничением – на носителе не должно быть больше 1024 файлов и 256 папок. Флешка должна быть отформатирована до версии FAT 16 или 32 с максимальным количеством разделов – 4. Карты, поддерживаемые ММС Лады Весты:

• SDHC не более 32 гигабайт;
• SD не более 4 гигабайт;
• USB 2.0 и 3.0 не более 64 Гб.

Лада Веста. Лечим MMC и смотрим видео на ходу.

Пользователь предупреждается инструкцией, что скорость загрузки зависит от количества файлов на накопителе. В качестве оптимального решения будет носитель, на котором содержатся только аудио и видеофайлы.

На съёмном носителе нельзя размещать файлы с расширением .bin. Подобное расширение имеет прошивка мультимедиа. Дублирование может привести к ее выходу из строя или сбоям в работе.

Файлы, поддерживаемые ММС:

• кодек аудио WMA, битрейт не более 128 кбит/с, дискретизация 44100 Гц;
• кодек видео WMV3 с частотой кадров 25, битрейт 750 кбит/с.

Перед использованием рекомендуется конвертировать все файлы до нужных параметров. Для этих целей производитель рекомендует бесплатную программу Freemake Video Converter. При воспроизведении стоит учитывать, что файлы будут проигрываться в порядке их записи.

Штатная магнитола Lada Vesta с навигацией: обзор, технические характеристики

Штатная автомагнитола с навигатором оснащена мультимедийным экраном. Внешние кнопки по бокам отсутствуют, внизу расположилась вращающаяся ручка и кнопки Mute и Mode.

На руль вынесены 3 пары клавиш:

• со стрелочками и изображением трубки для пролистывания файлов и песен, а в режиме «Телефон» – для управления звонками;
• дублирующие Mode и Mute;
• регулирующие громкость звука.

Штатная магнитола Lada Vesta с навигацией.

Можно управлять мультимедийной системой, не отвлекаясь от дороги. Загрузка и отключение ММС происходят автоматически, при повороте ключа в замке зажигания.

Начинка системы

Установленное программное обеспечение – Windows CE. Для работы ПО нужен небольшой объем памяти (32 Кб). Объем оперативной памяти штатной ММС составляет 256 МБ.

Процессор не самый быстрый, но его мощности хватает для обработки GPS и Glonass сигналов. Под прошивку выделено 2 ГБ внутренней памяти, еще 8 ГБ предназначены для хранения карт.

Экран и меню

Экран размером 7 дюймов оснащен технологией TouchScreen. Производители Весты выбрали резистивный дисплей, способный работать без сбоев при отрицательных температурах и в жару. Из минусов этого типа экранов – прикосновения пальцами распознаются слабо. Приходится использовать стилус или замещающий его предмет.

Владельцы Весты жалуются на неудачное расположение экрана: дисплей размещен под углом, изображение не рассмотреть, если панель освещается солнцем.

Размеры иконок крупные: кнопки сгруппированы на отдельных вкладках. На одной доступно управление радио, аудио, телефоном и навигация. На вторую перенесены фотографии, видео и кнопка активации разъема AUX.

Разъемы и поддерживаемые карты, форматы

Устройство мультимедиа на Весту с навигацией включает в себя:

• разъем под SD-карту (объем носителя не менее 1 Гб, верхний предел 4 (SD) и 32 (SDHC) Гб);
• USB-порт (объем памяти подключаемого устройства до 64 Гб);
• AUX-порт;
• блок связи по Bluetooth.

Максимальная сила тока для подзарядки телефона – 1,5 А. Чем больше файлов на устройстве, тем дольше будет считываться информация (увеличивается время загрузки). Есть ограничения по числу корневых папок (не больше 4). Максимальный объем: 1024 файла и 256 папок.

На внешние подключаемые устройства нельзя закачивать bin-файлы. Такой формат у прошивки. Автомагнитола начнет обновляться и перестает работать.

Обзор Мультимедиа Лада Веста. Весь ужас АвтоВаза в одной магнитоле

Режимы

На магнитоле автомобиля Lada Vesta 8 режимов:

1. Радио. Поддерживаются FM и AM модуляции. Есть функция автопоиска. Штатная ММС Весты запоминает до 8 радиостанций. При включенном режиме «Радио» на экране отображается наименование принимаемой волны.
2. Аудио. Позволяет воспроизводить музыку с SD-карты, флешки или принимаемую через Bluetooth. Звук регулируется на эквалайзере. Забиты 6 стандартных настроек (джаз, рок и другие). Воспроизводятся форматы музыки Mp3, WMA, WAV, FLAC.
3. Телефон. На магнитолу можно загрузить записную книгу смартфона, тогда при входящем звонке на экране будет высвечиваться номер телефона и установленное фото абонента. В салоне действует громкая связь.
4. Навигация. Позволяет определять местоположение автомобиля, отображать карту и строить оптимальный маршрут. На штатной ММС стоит offline навигатор «СитиГИД 7».
5. Фотографии. ММС считывает файлы форматов jpeg, jpg, jpe, bmp, gif, png.
6. Видео. На автомагнитоле проигрываются файлы WMV3 с разрешением 320х240 пикселей. Остановленный на паузе фильм продолжится с прерванного момента даже при выходе в главное меню и последующем возврате в режим просмотра.
7. ММС начнет воспроизводить файлы с подключенного через соответствующий порт внешнего носителя.
8. Камера заднего вида. Режим включается автоматически при включении задней передачи. На экране видна разметка, позволяющая определить расстояние до бампера автомобиля с точностью +/- 0,5 метра.

В любом режиме файлы воспроизводятся в порядке записи. Так что настраивать плейлист, просто нумеруя в нужном порядке песни, не получится.

Советы по подбору и установке акустической системы

Для получения более качественного объемного звука рекомендуется использовать систему из двух компонентов. В таких динамиках применяются одновременно высокочастотный твитер и мидбас. С их помощью можно грамотно обустроить звуковую сцену. Такие колонки рекомендуется устанавливать спереди. Сзади устанавливается коаксиальная акустическая система, которая используется для дополнения передней акустики. Установка твитеров потребует проведения дополнительных проводов.

Высокочастотные динамики лучше всего монтировать в треугольник зеркала заднего вида. Если подобная схема покажется слишком затратной, можно обойтись более дешёвой коаксиальной акустической системой. Во всех случаях дополнительных регулировок не потребуется, за исключением настройки эквалайзера.

Первые впечатления об экране 2din ММС Android 6 для Lada Vesta (Лада Веста)

Установка звуковых систем на автомобилях Лада Веста под силу даже новичку. Достаточно соблюдать лишь несколько простых правил:

работы по демонтажу проводить максимально осторожно и аккуратно, чтобы не повредить пластик обшивки; производитель уже позаботился об аудиоподготовке, поэтому не нужно самостоятельно подключать и устанавливать разъемы; отрезать стандартные колодки, если они не подходят к новой магнитоле, нельзя, лучше приобрести специальный переходник. Прошивать мультимедийную систему следует только в крайних случаях

Лучше доверить эту процедуру специалистам или обратиться в сервисный центр официального дилера

Прошивать мультимедийную систему следует только в крайних случаях. Лучше доверить эту процедуру специалистам или обратиться в сервисный центр официального дилера.

Трудности

Впрочем, технология покраски или оклейки – отдельная тема. Многих же в тупик ставит именно процесс демонтажа салонного пластика. А так как под «горячую руку» хозяев Весты чаще всего попадают дефлекторы обдува, окантовка магнитолы и вставки в дверные карты, то именно эти моменты необходимо рассмотреть подробнее.

Салонный пластик часто дорабатывают

И действительно, демонтировать указанный салонный пластик гораздо сложнее, чем кажется изначально. Тем не менее, некоторые хозяева седана подобрали ключик в этой задаче, как например, это сделал Семен Липатков на своей Лада Vesta «Der Puma», которого участники Драйва знают под ником lipatkov.

Как снять штатную магнитолу лада веста

Наконец то выдось свободное время и руки дошли до удаления скрипа рпмки магнитолы.

Начал со снятия колодцев приборной панели, без их снятия до рамки не добраться, с начала казалось все просто, всего то открутить два самореза и делов то, ан нет, они держаться снизу на очень тугих защелках, боялся сломать пластик. Но через пять минут мучений и переживаний я поборол пластик, оказывается нужно сильно но плавно и аккуратно потянуть колодцы на себя, затем все просто, очень аккуратно снял рамку и понеслось вырезание антискрипа и оклейки им задней стороны рамки,И тут я решил пока все разобрано решил проклеить все, даже за приборкой, благо материала было достаточно, и к моему удивлению его ушло намного меньше чем я ожидал… половина 60сантиметровой ленты шириной 10 см.Итог. Все что понадобилось－антискрип－ножницы－канцелярский нож－3 часа времени.

Разбирал и делал первый раз, прошу строго не судить, на очереди шумка дверей.

Снимать магнитолу или мультимедийную систему (ММС) автомобиля Lada Vesta необходимо для ремонта, демонтажа последующих элементов панели, либо для подключения усилителя. Перед началом работ необходимо отсоединить клемму провода «массы» от аккумулятора.

Сначала следует снять центральную накладку (панель или рамка, №1), поддевая ее плоской отверткой или пластиковой лопаткой снизу, не поцарапайте. Центральная консоль держится на фиксаторах и должна легко отщелкнуться. Отсоединяем колодку с проводами от аварийки (№3) и снимаем накладку.

Вывернуть четыре винта (№1) и снять центральные воздуховоды (№2), используя насадку Т20 и отвертку.

С помощью этих же инструментов отвернуть четыре винта (№1) и извлечь магнитолу из гнезда панели приборов.

Потянуть магнитолу на себя и на тыльной стороне отсоединить все разъемы с проводами.

Процесс снятия магнитолы также показан на видео:

УСТАНОВКА МАГНИТОЛЫ ЛАДА ВЕСТА LADA VESTA на Android ММС Android 6.0.1

Установка магнитолы осуществляется в обратной последовательности. Проследите, чтобы провода не пережались. Теперь можно подключать усилитель или приступать к другим доработкам Весты.

Почти на всех современных автомобилях с завода идут мультимедиа системы с дисплеем, которые многофункциональны и удобны в использовании. К таким ММС можно дополнительно подключить камеру заднего вида, смотреть видео, пользоваться навигационной системой. В простых комплектациях чаще всего такие опция отсутствует, поэтому штатная магнитола Лада Веста идет без дисплея. Однако для комфортного прослушивания музыки и радио ее будет вполне достаточно.

Магнитола располагается в центре передней панели и гармонично вписывается в общий дизайн салона. Даже сама магнитола сделана с использованием ИКС дизайна, о чем говорят икс-образные вставки под алюминий вокруг кнопок RADIO и AUDIO. Радует, что дизайнеры проработали даже такие незначительные мелочи.

Штатная ММС Весты

На всех версиях Весты, за исключением базовой, устанавливается ММС. Авто в минимальной комплектации оснащается только аудиосистемой. Основными функциями ММС являются воспроизведение аудиофайлов со съёмных носителей, прием радиосигнала, навигация, помощь при парковке с воспроизведением видео с камеры заднего вида.

ММС на Ладе Весте находится в центральной верхней части консоли и дополняет обновленный современный дизайн. Система комплектуется неплохой начинкой со следующими характеристиками:

• процесор CSR S3681 B036BK K609B CPU SiRFatlas VI 800mhz Cortex A9;
• ОЗУ Micron D9PSK 2X 256MB DDR3-1600 Clock Rate 800 MHz MT41K128M16JT-125 IT:K;
• внутренняя память 2 ГБ Micron NQ283 NAND FLASH 2gb MT29F2G08ABAEAH4-IT;
• внутренняя память 8 ГБ SDMMC 8GB SAMSUNG KLM8G1WEMB-B031;
• блютус CSR 8311 Bluetooth v4.1 BlueCore CSR8311 QFN Automotive;
• WI FI CSR 6030 Wi-Fi IEEE 802.11b/g and n;
• цифровой декодер видео AKM8859 DIGITAL VIDEO DECODER PAL/SECAM/NTNC AK8859VN;
• аудио AK7757VQ Audio DSP with 24bit 3ch ADC + 4ch DAC + MIC Amp;
• контролер питания MPS MP4570 Automotive Power Systems;
• TPS65150 Low Input Voltage, Compact LCD Bias IC With VCOM Buffer;
• TJA1042 high-speed CAN transceiver;
• контроллер CAN и K-Line Freescale S9S12G96F0CLF;
• контролер Fujitsu 32-bit ARMTM CortexTM-M3 based Microcontroller.

Для управления и воспроизведения файлов используются следующие элементы:

• семидюймовый сенсорный экран;
• клавиша «Mode» – выбор режимов;
• «MUTE» – отключение всех звуков;
• регулировка громкости – однократное нажатие включает или отключает устройство;
• микрофон для возможности разговора по телефону без рук – Handsfree;
• «Reset» – кнопка перезагрузки устройства;
• слот для считывания съемной SD-карты;
• разъем для считывания информации со съёмных носителей USB и подключения различных гаджетов;
• разъем AUX для подключения наушников или внешних звуковых устройств.

Дополнительное управление

Кроме кнопок возле сенсорного экрана управление функциями MMS на Lada Vesta осуществляется с помощью дублирующих кнопок, которые располагаются на рулевом колесе:

• управление уровнем громкости;
• выбор режимов воспроизведения файлов и радио;
• отключение всех звуков;
• кнопка для навигации по папкам и трекам на съёмном носителе, в другом режиме кнопки отвечают за принятие/завершение входящего вызова.

Фото 2 (Дополнительное управление на руле)

Подобное оборудование впервые появилось на автомобилях «АвтоВАЗа». Ранее предлагались штатная аудиосистема и ММС без дублирования на руле. Благодаря этому Веста может конкурировать с бюджетными иномарками этого же класса в примерно одинаковом ценовом сегменте.

Основные возможности

Система объединяет несколько разных устройств, которые должны быть в каждом современном автомобиле. Главное из них – это аудиосистема, состоящая из 7-дюймового сенсорного экрана. Ее особенность – резистивная основа и необходимость нажатия стилусом или другим подобным предметом. Способ ввода – не самый прогрессивный, но в погодных условиях с резкими перепадами температур резистивный экран работает без сбоев. Звук воспроизводится посредством шести динамиков для создания объемного звучания.

Система распознаёт большинство SD и USB накопителей, но с ограничением – на носителе не должно быть больше 1024 файлов и 256 папок. Флешка должна быть отформатирована до версии FAT 16 или 32 с максимальным количеством разделов – 4. Карты, поддерживаемые ММС Лады Весты:

• SDHC не более 32 гигабайт;
• SD не более 4 гигабайт;
• USB 2.0 и 3.0 не более 64 Гб.

Пользователь предупреждается инструкцией, что скорость загрузки зависит от количества файлов на накопителе. В качестве оптимального решения будет носитель, на котором содержатся только аудио и видеофайлы.

Файлы, поддерживаемые ММС:

• кодек аудио WMA, битрейт не более 128 кбит/с, дискретизация 44100 Гц;
• кодек видео WMV3 с частотой кадров 25, битрейт 750 кбит/с.

Перед использованием рекомендуется конвертировать все файлы до нужных параметров. Для этих целей производитель рекомендует бесплатную программу Freemake Video Converter. При воспроизведении стоит учитывать, что файлы будут проигрываться в порядке их записи.

Демонтаж

Начинать лучше с боковых дефлекторов. С водительской стороны сначала требуется снять пластиковую крышку, за которой находится блок предохранителей. Для этого нужно сначала оттянуть пластиковые клипсы, а затем снять саму крышку.

Далее требуется сдвинуть в сторону блок предохранителей. Он фиксируется тремя винтами, однако выкручивать их сразу не очень удобно. Перед этим желательно выкрутить винт, которым сама торпедо прикручена к усилителю, а также отщелкнуть стенку (боковую) торпедо. Это существенно облегчит доступ к трем болтам блока предохранителей.

Затем нужно выкрутить 2 винта, которыми, собственно, и крепится дефлектор. По отзывам владельцев Весты, выкручивать их очень неудобно и без отвертки с карданом вряд ли получится это сделать.

Что касается правого дефлектора, то он снимается по такой же схеме. Разница лишь в том, что с пассажирской стороны нужно еще снять перчаточный ящик.

После того, как болты на обоих дефлекторах будут откручены, остается их вынуть. Алгоритм, опять же, не самый удобный. Сам дефлектор нужно одновременно немного вдавить внутрь и отщелкнуть от патрубков, после чего вынуть через посадочные места в торпедо.

Относительно прочих компонентов в торпедо, в частности, элементов возле магнитолы, то их проще всего поддевать тонким ножом, обмотанным тканью или изолентой. Но работать следует предельно аккуратно, чтобы не сломать пластиковые фиксаторы.

Компоненты в дверных картах снимаются так же. Конечно, для пущей уверенности, что ничего не сломается, рекомендуется снять дверные карты и уже с них вынимать вставки. Однако это довольно трудоемко и долго, потому большинство предпочитает обходиться без такой разборки дверей.

На этом процесс снятия дефлекторов обдува и прочего салонного пластика Лада Веста заканчивается.

Неисправности ММС Веста и методы их устранения

ММС Лады Весты – первая в своем роде на автомобилях «АвтоВАЗа». Она ещё далека от идеала – иногда могут встречаться различные неисправности. Например, магнитола не может загрузиться, зависая на логотипе «LADA». Для решения этой проблемы нужно выполнить следующие действия:

• убрать съёмный носитель из USB порта;
• отсоединить клеммы аккумулятора и обесточить бортовую сеть на несколько минут;
• отформатировать USB или SD карту в формат FAT 32 и создать в корневом каталоге пустой текстовой файл explorer.txt;
• подсоединить клеммы аккумулятора и перезагрузить систему (должен появиться рабочий стол).

ДЕТАЛЬНЫЙ ОБЗОР МАГНИТОЛЫ ЛАДА ВЕСТА LADA VESTA на Android ММС Android 6.0.1

Если этот способ не помог, то понадобится сменить программное обеспечение – прошить магнитолу. Следующая неисправность связана с навигацией – устройство не может найти спутники. Для устранения неполадки потребуется перезагрузка ММС. Затем нужно отсоединить клеммы аккумулятора на несколько минут, сбросить настройки до заводских или перепрошить устройство. Этот способ применим, если дисплей становится белым, пропал звук, не работает подсветка, магнитола зависает при попытке подключения смартфона.

Для сброса к заводским настройкам нужно удерживать кнопку «Power» 15 секунд. Учитывайте, что магнитола может не воспроизводить файлы из-за неподдерживаемого формата.

Если заниматься ремонтом или прошивкой самостоятельно, то о гарантии можно забыть. В большинстве случаев систематические сбои в работе может устранить установка свежего программного обеспечения от производителя.
