Ширина камаза

Устройство

Кузов тягача образует металлическая платформа с полом, покрытым деревянным настилом, и открывающимися бортами. Дополнительно на кузов устанавливается тент.

Модель имеет зависимую подвеску, установленную на полуэллиптических рессорах, со стандартным различием задней и передней части, с реактивными штангами и амортизаторами. Правильное отношение к автомобилю позволяет сохранить данный элемент в рабочем состоянии длительное время.

На автомобиль устанавливается цельнометаллическая кабина, относящаяся к переднему типу. Она находится над двигателем. В компоновке представлены три штатных кресла с ремнями безопасности, сзади них расположено спальное место. Интерьер и экстерьер салона в сравнении с предыдущими версиями существенно улучшен. На приборной панели находятся индикаторы, выполненные в винтажном стиле. Подрессоренное водительское кресло регулируется в продольном направлении. Водитель сможет подобрать удобную для себя позу. Высота сиденья настраивается выбором статического прогиба кресла. Увлекаться регулировкой кресла не следует, поскольку это может привести к дополнительным вибрациям. Стандартная норма прогиба не должна превышать половины хода подвески кресла. Гидравлический руль помогает легко управлять автомобилем.

Высота кабины позволяет стоять в ней, чувствуя себя довольно комфортно. Определенные улучшения были произведены и в аэродинамической части. Кабина тягача обладает приличными термо- и звукоизоляционными характеристиками. Для минимизации перекосов и вибрации, вызванной ветровыми нагрузками и давлением встречного потока, крепление кабины к раме выполнено через упругую подвеску.

Конструкция корпуса сделана из стали со специальным покрытием и грунтованием с погружением. При должном уходе качество поверхности сохраняется в течение 6 лет. Дополнительную защиту обеспечивают щитки, создающие при движении потоки воздуха, мешающие влаге и грязи попадать на боковые поверхности кабины.

КамАЗ-53212 оснащается 5-ступенчатой (10-ступенчатой) коробкой передач с классическим двухдисковым сцеплением, снабженным синхронизацией и периферийными пружинами. Модель имеет полный привод с блокируемым межосевым дифференциалом.

Массово-габаритные параметры

• Длина – 8,530 м; Ширина – 2500 мм; Высота – 3,800 м.
• Длина платформы – 6,090 м;
• Внутренняя ширина платформы – 2,420 м;
• Клиренс – 280 мм;
• Колея задняя – 1,855 м; колея передняя – 2,026 м;
• Угол преодолеваемого подъема – не менее 30 процентов (18 градусов);
• Наружный радиус поворота – по внешнему колесу: 9 м, габаритный: 9,8 м;
• Снаряженная масса автомобиля – 8,2 тонн;
• Нагрузка на переднюю ось – 3525 кгс;
• Нагрузка на заднюю тележку − 4475 кгс.
• Грузоподъёмность – 10 тонн;
• Полная масса – 18,225 тонн;
• Нагрузка на переднюю ось − 4290 кгс;
• Нагрузка на заднюю тележку −13935 кгс.

Кабина

Кабина в автомобилях КамАЗ-53212 – трёхместная, откидывающаяся вперёд, с шумо- и термоизоляцией; оборудованная местами крепления ремней безопасности, со спальным местом.

Сиденье водителя является подрессоренным, регулируемым в двух направлениях: поза и высота. Также водитель КамАЗа-53212 имеет возможность настроить статический прогиб сиденья.

Правда, водители КамАЗов-53212 категорически не рекомендуют слишком часто увлекаться изменениями в регулировках кресла. Поскольку в этих случаях начинают проявляться вполне ощутимые вибрации, устранить которые оказывается довольно тяжело. Высота кабины позволяет стоять в ней, чувствуя себя достаточно комфортно.

Кабина КамАЗ-53212 обладает достойными термо- и звукоизоляционными характеристиками. Для минимизации перекосов и вибрации, неизбежно вызываемой ветровыми нагрузками и давлением встречного потока, крепление кабины к раме выполнено через упругую подвеску.

Можно без преувеличения сказать, что для восьмидесятых годов ХХ века КамАЗ-53212 обладал одним из лучших в Советском Союзе интерьеров кабины (причём не только среди грузовиков, но и среди легковых машин). На панели приборов, которая имеет прогрессивный для той эпохи дизайн, располагаются исключительно циферблаты – стрелочные индикаторы, без какой-либо электроники. Они читаются одинаково хорошо и точно при любых условиях.

Автомашины с термическими установками

К характерным признакам данной группы транспорта относится оснащенность специальным оборудованием. Агрегаты носят название: «автотермос», «изотерма» и другие. Как понятно по смыслу, функционируют по принципу термоса.

Предназначены для перемещения поклажи на короткие расстояния при непродолжительном времени пребывания товаров в багажном отделении.

Растентовок нет, погрузка стандартная (через заднюю часть фургона).

Увеличен параметр высоты: 2,40-2,50 м, поэтому изменена величина объема: 30-36 куб.м. Остальные размеры — все те же.

Стоимость аренды на 7-10% выше остальных, перечисленных выше.

Технические характеристики

• Колёсная формула — 6 × 4
• Габаритные размеры
  • Длина, м — 8,395
  • Ширина, м — 2,500
  • Высота, м — 2,830
  • База задней тележки, м — 1,320
  • Колея передних колёс, м — 2,010
  • Колея задних колёс, м — 1,850
  • Наименьший дорожный просвет, см — 34,5
  • Погрузочная высота, м — 1,370
• Весовые параметры и нагрузки, а/м
  • Снаряжённая масса а/м, кг — 7500
  • Грузоподъёмность а/м, кг — 8000
  • Максимальная масса буксируемого прицепа, кг — 8000
  • Полная масса, кг — 15 305
• Двигатель
  • Модель — КамАЗ-740.10
  • Тип — дизельный атмосферный
  • Мощность, л. с. — 210 или 180
  • Расположение и число цилиндров — V-образное, 8
  • Рабочий объём, л — 10,85
• Коробка передач
  • Тип — механическая пятиступенчатая с двухступенчатым делителем (5*2)
  • Сцепление — сухое двухдисковое
• Кабина
  • Тип — расположенная над двигателем.
  • Исполнение — без спального места
• Колеса и шины
  • Тип колёс — бездисковые
  • Тип шин — пневматические, камерные
  • Размер шин — 9.00R20 (260R508)
  • Рисунки протектора — Ромб и Гусиная лапка.
• Платформа
  • Платформа бортовая, с металлическими откидными бортами
  • Внутренние размеры, мм — 5200х2320
• Общие характеристики
  • Максимальная скорость, км/ч — 85
  • Средний расход топлива для автопоезда, л/100 км — 35
  • Запас топлива, л — 170
  • Угол преодол. подъёма, не более, % — 30
  • Внешний габаритный радиус поворота, м — 9,3
  • Тормозной путь для автопоезда с полной нагрузкой со скорости 40 км/ч, м — 21

Конструкция автомобиля КамАЗ-5320

Общая компоновка КамАЗ-5320 характерна для грузовых автомобилей того времени. Трёхместная кабина автомобиля располагается над двигателем и при помощи торсионного механизма откидывается вперёд, открывая доступ к двигателю. Двигатель, сцепление и коробка передач образуют единый силовой агрегат, установленный на передних, задних и поддерживающей опорах.

Силовые агрегаты и трансмиссия

На КамАЗ-5320 устанавливались четырёхтактные V-образные восьмицилиндровые дизели разработки Ярославского Моторного Завода 10,85 л, мощностью 210 или 180 л. с., при максимальном числе оборотов 2600 в минуту. На дизелях для первых КамАЗов применены конструктивные решения, которые на тот момент были новы для отечественного автомобилестроения или ещё не находили широкого применения, например, азотированный коленчатый вал или полнопоточная система фильтрации масла с центрифугой. Автоматический контроль за правильностью работы системы охлаждения осуществляют гидромуфта в приводе вентилятора и два термостата. Система охлаждения сделана закрытой и рассчитана на постоянное использование охлаждающей жидкости «Тосол». Введена система очистки воздуха с фильтром сухого типа и автоматическим отсосом пыли из фильтра посредством эжектора, действующего за счёт энергии отработавших газов. Среди других новшеств можно отметить коллоидно-графитовое покрытие юбок поршней, съёмные металло-керамические направляющие втулки для клапанов, молибденовое покрытие нижнего поршневого кольца, активно-реактивный глушитель шума выпуска. В силовых агрегатах КамАЗ-5320 использованы двухдисковые сцепления. В гидравлическом приводе механизма управления сцеплением имеется пневмо-усилитель, облегчающий пользование педалью. Особенность трансмиссии тягача КамАЗ — делитель (мультипликатор) — дополнительная двухступенчатая коробка передач, установленная после сцепления перед основной коробкой. Одна передача делителя сделана прямой, а вторая — повышающей. Собственно коробка передач — пятиступенчатая, синхронизированная на второй, третьей, четвёртой и пятой передачах. Управление коробкой — дистанционное, с механическим приводом. В делителе передачи переключаются посредством пневматического привода. Карданная передача — открытого типа, состоит из двух трубчатых валов. Карданные шарниры на игольчатых подшипниках с постоянным запасом смазки. Главная передача ведущих мостов сделана двойной: пара конических шестерён со спиральными зубьями и пара цилиндрических косозубых шестерён. В среднем мосте установлен блокируемый симметричный межосевой дифференциал.

Подвеска

Рессоры передней подвески (полуэллиптические, со скользящими задними концами) работают совместно с гидравлическими телескопическими амортизаторами двойного действия. Задняя подвеска — балансирного типа. Её рессоры тоже полуэллиптические, со скользящими передними и задними концами. Листы рессор имеют Т-образное сечение.

Колёса и шины

Автомобиль оснащался бездисковыми колёсами со съёмными бортовыми и замочными кольцами. Шины — радиального типа, 12-слойные, размером 260—508Р (9,00-20), обычно — с универсальным рисунком протектора.

Тормоза

КамАЗ-5320 снабжён несколькими системами тормозов: рабочей, стояночной, вспомогательной и запасной. Тормозные механизмы всех колёс — барабанного типа, с двумя колодками. Привод рабочего тормоза — пневматический, двухконтурный, с раздельным действием для колёс передней оси и колёс задней тележки. На стоянке автомобиль удерживается тормозными механизмами колёс задней тележки, которые в этом случае приводятся в действие от пружинных энергоаккумуляторов. Механизмы вспомогательного тормоза установлены в приёмных трубах глушителя. Их действие основано на создании противодавления в системе выпуска газов посредством заслонок, перекрывающих проходные сечения. При аварийном отказе одной из основных систем автомобиль можно остановить запасным стояночным тормозом. Рабочими тормозами водитель управляет, нажимая на педаль, связанную рычагами и тягами с двухсекционным тормозным краном. Справа от сиденья водителя расположен кран с рукояткой стояночного тормоза. Запасная система включается вместе со стояночной, а вспомогательная — при помощи кнопочного включателя, расположенного на полу кабины под рулевой колонкой.

Прицепное устройство

В задней части рамы находится буксирное приспособление с двусторонней амортизацией. Оно рассчитано на постоянную работу с прицепом общим весом до 11,5 тонн.

Особенности эксплуатации

КамАЗ-53212 можно эксплуатировать в самых разных дорожных и погодных условиях. Например, потенциал грузовика можно реализовать даже при минус 40 гр. по Цельсию. Или наоборот, на рынке есть специальные модификации, выдерживающие высокие температуры вплоть до плюс 40 гр. и выше. К тому же, грузовику не страшны разряженный воздух, а также способность передвигаться на высоте до 3000 метров над уровнем моря

При этом важно помнить, что идеальные возможности автомобиля, а также его надежность, будут проявляться при скорости бокового ветра до 20 м/сек, влажности до 80%, а также содержании пыли до 1 г/куб. м

Естественно, мало кто обращает внимание на такие тонкости, и здесь можно ограничиться замерами температуры окружающей среды

Тип эксплуатации КамАЗ-53212 зависит строго от модификаций, коих было целое множество. К самым популярным можно отнести классическую версию 53212, а также ее «тропическое» исполнение 532127 и стандартное шасси с индексом 53213.

` reviewsOverall ` / 5 Пользователей (1 Оценка)

Надежность

Удобство и комфорт

Ремонтопригодность

Ходовые качества

Количество отзывов Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{` review`.`rating_title `}

Показать еще {{ pageNumber+1 }}

Технические и эксплуатационные характеристики КамАЗ-53212

Габаритные размеры и весовые характеристики

• Длина бортового грузовика: 8 530 миллиметров;
• Ширина по зеркалам: 2 900 мм, со сложенными внешними зеркалами – 2 500 мм;
• Высота по кабине: 2 630 мм, по трубе воздухозаборника – 2 830 мм;
• Клиренс автомобиля 6 280 мм;
• Габаритный радиус поворота: 9,8 метра;
• Общая масса снаряженного автомобиля: 8 200 кг;
• Грузоподъемность: 10 тонн;
• Максимальная грузоподъемность КамАЗ-53212 с полуприцепом: 20 тонн;
• Объем платформы: 39 м3;
• Объем платформы с полуприцепом: 64 м3;
• Максимальный преодолеваемый подъем: 30%;
• Максимальная скорость по паспорту: 90 км/час.

Силовой агрегат и расход топлива КамАЗ-53212

Основным двигателем для этой модели является отечественный турбодизель КамАЗ 740.10.210, автомобили более поздних годов выпуска приводились в движение мотором КамАЗ-740.11.

КамАЗ 740.10. По своей конструкции это восьмицилиндровый дизель с V-образным расположением цилиндров. Мотор оборудован двумя компрессорами, имеет систему турбонаддува и механизм принудительного охлаждения наддувочного воздуха. Рабочий объем двигателя равен 10,86 литрам, при скорости коленчатого вала 2 600 об/минуту, он развивает мощность до 210 лошадиных сил. Турбодизель оборудовался встроенным индикатором засоренности воздушного фильтра и предпусковым подогревателем топлива. Эти опции доступны даже в базовой комплектации.

КамАЗ-740.10.

Советуем быть внимательным при покупке автомобиля, оборудованного мотором КамАЗ 740.10. Дело в том, что по экологическим параметрам этот двигатель соответствует стандартам Евро 1. В некоторых регионах России, Украины и других постсоветских стран запрещается эксплуатация автомобилей, оснащенных подобными моторами.

КамАЗ-740.11.240. Имеет схожие характеристики с предыдущим силовым агрегатом, благодаря измененным настройкам, развивает мощность до 240 лошадиных сил. Также отличается низкой экологичностью, уровень выбросов вредных веществ в атмосферу соответствует стандарту Евро 1.

При детальном изучении характеристик КамАЗ-53212, нельзя не отметить довольно низкий расход топлива этого автомобиля: всего 27 литров на 100 километров пути. В реальных условиях, при исправном автомобиле, потребление горячего не на много отличается от заявленной нормы. В базовой комплектации грузовик поставляется с топливным баком, объемом 250 литров.

Трансмиссия и схема электрооборудования КамАЗ-53212

Двигатель работает со стандартной десятиступенчатой коробкой переключения передач КамАЗ-15. Эта механическая КПП имеет пять ступеней, но за счет наличия двух ступенчатого редуктора-делителя мы получаем 10 передних и две задние скорости. Отметим, что II, III, IV и V передачи оснащены синхронизатором, также синхронизатор установлен на делителе. Управление коробкой происходит дистанционно из кабины водителя при помощи качающегося рычага.

Напряжение в сети КамАЗ-53212 24 Вольта, проводка — однодротовая. Все электрические схемы и электроприборы питаются от двух 12-вольтных аккумуляторов по 190 А/часов. Автомобиль оборудован 28-вольтовым генератором, также предусмотрено наличие преобразователя напряжения, который находится в кабине водителя.

Схема электропроводки бортового грузовика КамАЗ-53212:

1 – реле отключения обмотки возбуждения генератора; 2 – генератор; 3 – блок предохранителей; 4 – реле стартера; 5 – стартер; 6 – батареи аккумуляторные; 7 – выключатель «массы»; 8 – кнопка дистанционного выключателя «массы» аккумуляторных батарей; 9 – реле электродвигателей отопителя; 10 – амперметр; 11 – предохранители 13.3722 (7.5 А); 12 – предохранитель ПР310 (10 А); 13 – выключатель приборов и стартера; I – к термореле ЭФУ.

Тормоза и подвеска КамАЗ-53212

Грузовик оборудован основной тормозной системой барабанного типа, которая обеспечивает достаточную безопасность движения по дорогам общего назначения и в городских условиях. На каждом колесе машины установлен барабан, диаметром 400 миллиметров, ширина тормозных накладок – 140 мм, общая площадь – 6 300 см3. С целью повышения безопасности на КамАЗ-53212 установлен вспомогательный, резервный и стояночный тормоз, работающий на пружинных энергоаккумуляторах. Помимо прочего, автомобиль оборудован пневматической системой экстренного растормаживания.

Конструкция подвески КамАЗ-53212 – рамная, усиленная двумя продольными лонжеронами с поперечными балками. Передняя подвеска – рессорная с гидравлическими амортизаторами телескопического вида. Задняя подвеска имеет схожую конструкцию, однако отличается увеличенным количеством рессор.

Колесная база КАМАЗ 4326 | КАМАЗ

ВНЕДОРОЖНИК— САРМАТ ОТ— КАМАЗА

https://youtube.com/watch?v=ojudc8bhK5c

Автомобиль для оперативного персонала на базе КАМАЗ

Автомобиль для оперативного персонала на базе КАМАЗ

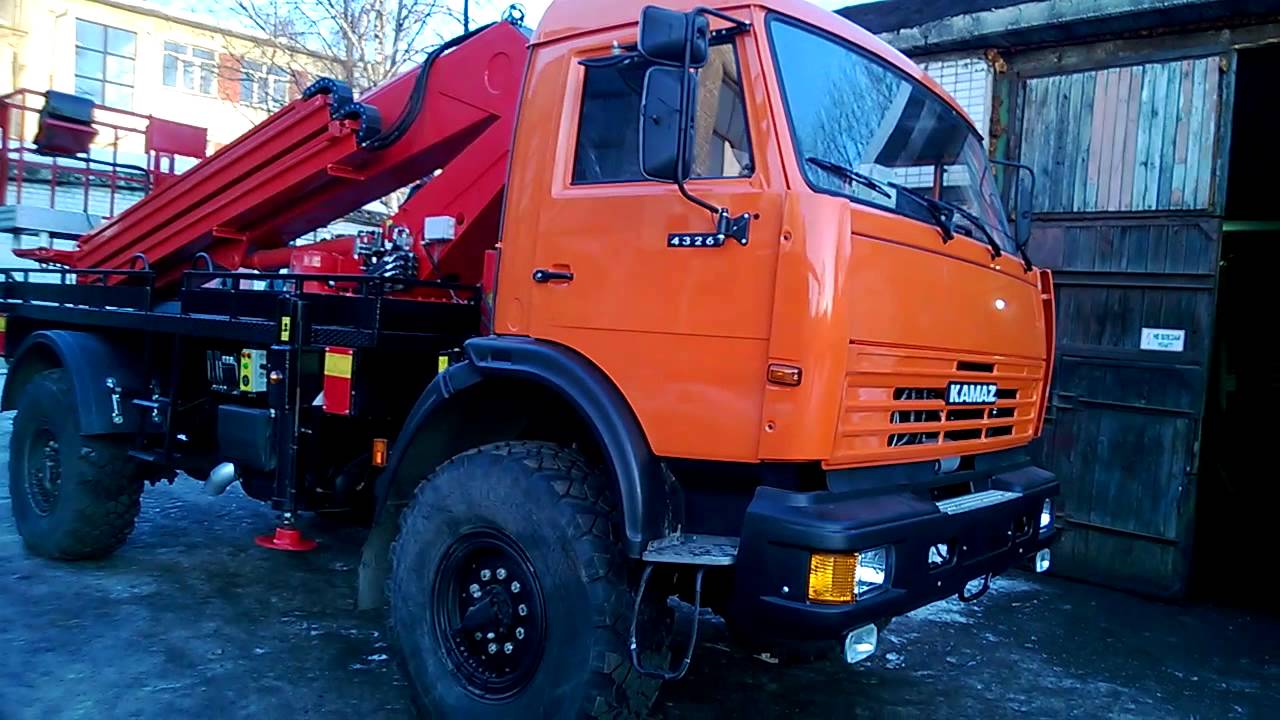

Автогидроподъемник KTR-224.25 на КамАЗ-4326

Автогидроподъемник KTR-224.25 на КамАЗ-4326

Бархан на базе КамАЗ-43501

https://youtube.com/watch?v=jGTJd9qXRWw

КАМАЗ на шинах И 159

КАМАЗ на шинах И 159

КАМАЗ 43114 с газовым двигателем на метане

КАМАЗ 43114 с газовым двигателем на метане

Экзотика — Дом на колесах на базе «Урала»

Экзотика — Дом на колесах на базе «Урала»

Урал Охотник

Урал Охотник

УРБ 2А2 Буровая установка — на базе шасси КАМАЗ 43118-10

https://youtube.com/watch?v=Qoeu3X88CWM

Автобус Вахта НЕФАЗ 4208 на газовом шасси КАМАЗ 43114

Автобус Вахта НЕФАЗ 4208 на газовом шасси КАМАЗ 43114

Также смотрите:

• Шланг давления масла КАМАЗ размеры
• КАМАЗ 65115 cummins не заводится
• Сальник задней ступицы КАМАЗ 6520 размер
• Как отделать кабину на КАМАЗе
• Регулировка рулевого редуктора КАМАЗ видео
• Головка блока цилиндров КАМАЗ 4308
• Установка заднего сальника коленвала КАМАЗ
• Что заливается в систему охлаждения КАМАЗ
• Схема смазки КПП КАМАЗ
• Коленвал ход поршня КАМАЗ
• Замена синхронизатора делителя КАМАЗ видео
• Схема КАМАЗа 63501
• Неисправность трещетки КАМАЗ
• КАМАЗ фура отзывы
• Гидрораспределитель КАМАЗ подъема кузова схема устройство

КАМАЗ 53215 колесная база | КАМАЗ

Бортовой КАМАЗ 53215

Бортовой КАМАЗ 53215

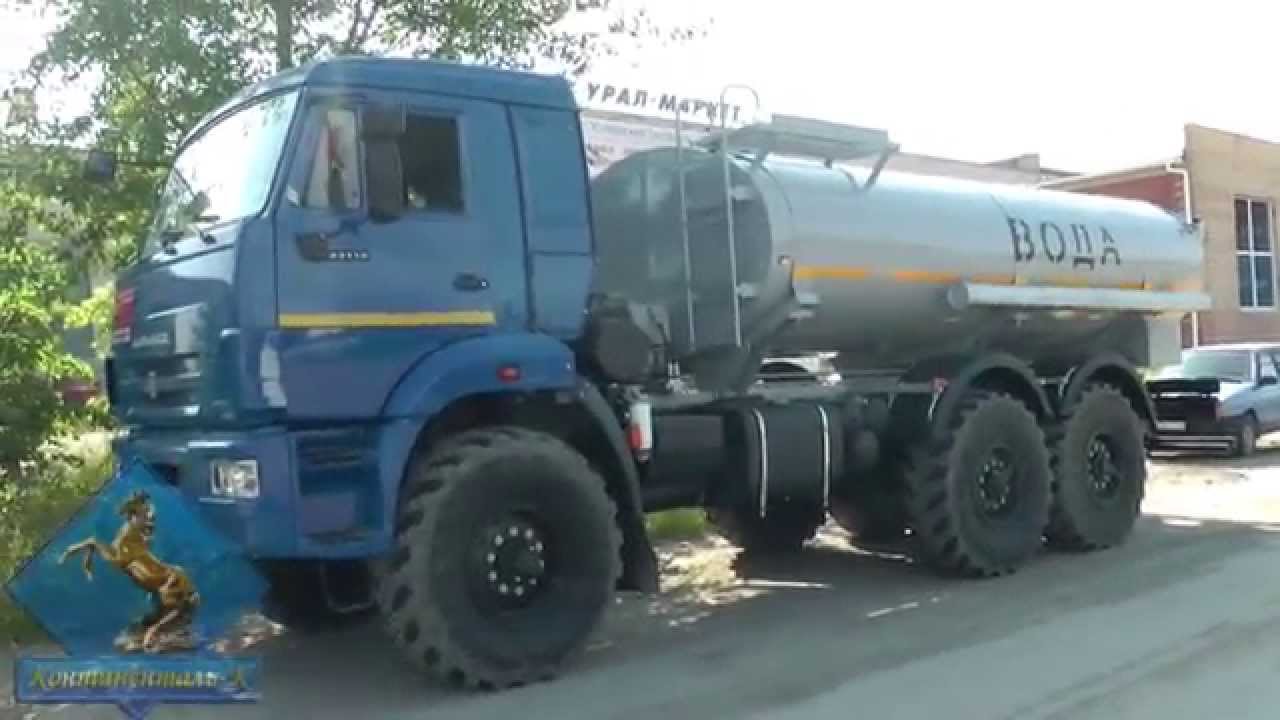

АЦВТ -10 на шасси КамАЗ 43118-3050-42

АЦВТ -10 на шасси КамАЗ 43118-3050-42

Автобус Вахта НЕФАЗ 4208 на газовом шасси КАМАЗ 43114

Автобус Вахта НЕФАЗ 4208 на газовом шасси КАМАЗ 43114

КАМАЗ-65115-776059-42 (аналог МАЗ-5516Х5-476-000) — самосвал с трёхсторонней разгрузкой 14,5 т

https://youtube.com/watch?v=fgPrkpcb_mE

Один на один с морозом. Молоковоз с водителем сутки провел в обледенелом кювете под Тулой

Один на один с морозом. Молоковоз с водителем сутки провел в обледенелом кювете под Тулой

Новенький КАМАЗ!

Новенький КАМАЗ!

Бортовой КАМАЗ 65117-776052-19

Бортовой КАМАЗ 65117-776052-19

ГЕРОИ СЕВЕРА — Молоковоз гигант 23 тонны за рейс 1983

https://youtube.com/watch?v=OvopNsuwJzQ

КамАЗ 55111, загоняем ДТ-75 в кузов

КамАЗ 55111, загоняем ДТ-75 в кузов

КАМАЗ 43114 с газовым двигателем на метане

КАМАЗ 43114 с газовым двигателем на метане

Также смотрите:

• Белаз сравнить с КАМАЗом
• Механизм шестерен КАМАЗ
• Двигатель КАМАЗ тресет
• Как выбить клин шкворня на КАМАЗе
• Габаритные размеры автомобилей КАМАЗ 5320

Кресло водителя КАМАЗ воздух Проблемы сцепления КАМАЗ Оборвало болт головки КАМАЗ Размеры крестовины рулевой колонки КАМАЗа Как водить КАМАЗ 6520 КАМАЗ дыми белым дымом Подкат на прицеп КАМАЗ Бампер пластик КАМАЗ 43118 Восстановление штока рычага КПП КАМАЗ КАМАЗ евро 4 тягач технические характеристики

Технические характеристики

Обзор КамАЗа 5320

Размеры и грузоподъемность

КАМАЗ 5320 – грузовик с грузоподъемностью, равной 8 тоннам, при этом сам он весит 7,08 тонны. Будучи полностью загруженным, он также может везти за собой прицеп максимальной массой до 8000 килограмм. Предельная нагрузка снаряженного автопоезда же равна 26,5 тоннам. При этом 45% нагрузки распределяются на переднюю ось, а остальные 55 – на заднюю.

Двигатель

КАМАЗ 5320 комплектуется дизельным двигателем КамАЗ-740.10. Этот четырехтактный восьмицилиндровый V-образный мотор имеет мощность в 154 лошадиные силы. Объем этого двигателя равен 10,85 литрам, а максимальный крутящий момент – 637 Н/м. Мотор оснащается закрытыми форсунками, регулятором частоты вращения, сухим воздушным фильтром и системой опережения впрыска горючего. Для горючего в конструкции машины предусмотрены два топливных бака вместимостью 210 и 175 литров, что обеспечивает КАМАЗу большой запас хода.

Несмотря на то, что первые версии мотора были довольно прожорливыми, в результате доработки топливной системы удалось снизить расход топлива до 34 литров горючего на 100 километров пути.

Силовой агрегат КамАЗа-5320 способен работать в самых разных климатических условиях: от крайнего севера до пустыни. Такая неприхотливость возможна благодаря закрытой системе охлаждения, адаптированной для использования тосола. В системе охлаждения предусмотрены также гидромуфта и термостаты для корректной ее работы. В конструкции двигателя предусмотрена емкость для моторного масла объемом в 28 литров. Согласно нормативам, на 100 л израсходованного топлива расходуется 2,8 л масла.

Тормозная система

КАМАЗ 5320 имеет на каждом из шести своих колес по тормозному устройству. Эти приспособления работают под действием пневматического приводного механизма. Этот механизм является двухконтурным, что дает возможность шоферу управлять передней осью и задней тележкой грузовика по отдельности. Управление тормозной системой осуществляется с помощью рычага, механически соединенного с тормозным краном Слабое торможение КамАЗа-5320 может наблюдаться при утечке сжатого воздуха в приводном механизме, плохого соединения трубопроводов и шлангов, а также при нарушении герметичности пневматического привода.

Коробка передач

КАМАЗ 5320 комплектуется механической трансмиссией. Эта система состоит из собственно пятиступенчатой коробки передач и двухступенчатого делителя. Такое устройство трансмиссии позволяет получать дополнительные передачи. Некоторые ступени оснащены синхронизатором. Автомобиль оснащен двухдисковым сцеплением. Оно приводится в действие посредством пневматического усилителя, управляемого с помощью периферийных пружин. В состав карданной передачи входят два вала, входящие в состав двойной передачи. Эти валы отвечают за работу заднего и среднего моста.

Подвеска и колесная формула

Грузовик имеет зависимую подвеску. Впереди имеются две полуэллиптические рессоры, работающие вместе с двумя амортизаторами. Задняя же подвеска является устройством балансирного типа, в конструкции которого также предусмотрена установка полуэллиптических рессор Т-образного сечения. Рессоры соединяются с кронштейном рамы. КамАЗ 5320 имеет колесную формулу 6х4. Данный грузовик имеет 20-дюймовые колеса с шинами 9.00R20 или 10.0020. Диаметр ступицы колесного диска КамАЗа равен 281 мм, а ширина диска составляет 7,5 дюймов. При этом в конструкции диска применяется разболтовка 10Х335

Другие особенности автомобиля

Отдельно стоит сказать о раме 5320. Она производится посредством клепания и штамповки. В состав рамы грузовика входят два лонжерона швеллерного типа, которые соединяются поперечными планками. В передней части рамы находятся лонжероны и буферная система, к которой крепятся крюки, используемые для буксировки грузовика. Электрооборудование автомобиля работает под напряжением в 24 В. Питание его осуществляется с помощью двух аккумуляторных батарей. Также в комплектации КамАЗа предусмотрены генераторная установка с регулятором напряжения, стартер и электро-факельное устройство. Последнее является частью мотора и предназначено для облегчения его запуска при температурах ниже -20о по Цельсию. В заключение стоит сказать о салоне кабины грузовика. В кабине предусмотрено три сидячих места, при этом сиденье водителя может быть отрегулировано шофером для более удобного вождения. Из минусов внутренней обстановки кабины можно отметить неудобное расположение руля и рычага переключения передач, отсутствие спального места и относительно неудобные водительское и пассажирские кресла.

Описание модели КамАЗ-4310 (4310, 43105)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификация КамАЗ-740.10 — на КамАЗ-43105 и модификация КамАЗ-740.10-20 — на КамАЗ-43101 и КамАЗ-43106. Модификация КамАЗ-740.10: мощность 151 кВт (210 л.с.) при 2600 об/мин, крутящий момент 637 Н·м (65 кгс·м) при 1600-1800 об/мин, Модификация КамАЗ-740.10-20: мощность 164 кВт (220 л.с.) при 2600 об/мин, крутящий момент 667 Н·м (68 кгс·м) при 1600-1800 об/мин.

Трансмиссия

Коробка передач — 5-ступенчатая, с синхронизаторами на II, III, IV и V передачах, передаточные числа: I-7,82; II-4,03; III-2,50; IV-1,53; V-1,0; ЗХ-7,38. Раздаточная коробка — с двухступенчатым редуктором и цилиндрическим блокируемым межосевым дифференциалом планетарного типа, распределяющим крутящий момент между постоянно включенным передним мостом и мостами задней тележки в отношении 1:2. Передаточные числа: I-1,692; II-0,917. Управление раздаточной коробкой — дистанционное, с электропневматическим приводом переключения передач. Привод механизма блокировки дифференциала — пневматический, с дистанционным управлением. Отбор мощности от раздаточной коробки — до 44,12 кВт (60 л.с.). Карданная передача — четыре карданных вала. Главная передача ведущих мостов — двойная: пара конических шестерен со спиральным зубом и пара цилиндрических косозубых шестерен; передаточное число 7,22. Передний мост — с шарнирами равных угловых скоростей дискового типа (Тракта). Средний мост — проходной.

Колеса и шины

Колеса — дисковые, обод 310-533. Шины 1220×400-533 модификации ИП-184 (широкопрофильные), на автомобиле КамАЗ-43101 — с регулируемым давлением воздуха в пределах 0,8-3,2 кгс/см в зависимости от дорожных условий. На автомобилях КамАЗ-43105 и КамАЗ-43106 давление воздуха в шинах передних и задних колес 3,5 кгс/см. Число колес 6+1.

Подвеска

Передняя — на полуэллиптических рессорах, с амортизаторами, с задними скользящими концами рессор. Задняя — балансирная, на полуэллиптических рессорах, с реактивными штангами, концы рессор — скользящие.

Тормоза

Рабочая тормозная система — с барабанными механизмами (диаметр 400 мм, ширина накладок 140 мм, разжим — кулачковый), двухконтурным пневматическим приводом (тормозные камеры: передние типа 24, тележки — 24/24 с пружинными энергоаккумуляторами). Стояночный тормоз — на тормоза тележки от пружинных энергоаккумуляторов, привод — пневматический. Запасной тормоз — совмещен со стояночным. Вспомогательный тормоз — моторный замедлитель с пневматическим приводом. Привод тормозов прицепа — комбинированный (двух- и однопроводный). Пневматический привод тормозов оборудован термодинамической осушкой сжатого воздуха.

Рулевое управление

Рулевой механизм — винт с шариковой гайкой и поршень-рейка, зацепляющая с зубчатым сектором вала сошки. Гидроусилитель — встроенный передаточное число рулевого механизма — 20.

Электрооборудование

Напряжение 24 В, ак. батареи 6СТ-190ТР или 190TM (2 шт.), генератор Г288-Е (КамАЗ-43101 ) с регулятором напряжения 111.3702; генератор Г273-В (КамАЗ-43105 и КамАЗ-43106) с регулятором напряжения Я 120-М; стартер СТ142-Б1.

Лебедка

Барабанного типа, с червячным редуктором и ленточным тормозом, привод — от коробки отбора мощности через карданную передачу. Трос выдается вперед и назад (с применением блока). Максимальное тяговое усилие: полиспастом при выдаче троса вперед — 10800 кгс, назад — 15400 кгс; без полиспаста вперед — 5400 кгс, назад — 7700 кгс. Рабочая длина троса при выдаче вперед 74,5-76,5 и при выдаче назад 81,5-83,5 м.

Заправочные объемы и рекомендуемые эксплуатационные материалы Топливные баки: КамАЗ-43101 — 2×125 л, КамАЗ-43105 и -43106 — 250 л, диз. топливо; система охлаждения — 36,6 л (с подогревателем) тосол А-40; система смазки двигателя — 33 л, летом М-10Г2К,зимой М-8Г2К, заменитель (всесезонно) ДВ-АСЗп-10В; гидроусилитель рулевого управления — 4,2 л, масло марки Р; коробка передач — 8,5, ТСп-15К; раздаточная коробка — 5,4 л (с коробкой отбора мощности), ТСп-15К; картер переднего ведущего моста — 5,3 л, ТСп-15К; картеры заднего и среднего ведущих мостов — 2×7 л, ТСп-15К; редуктор лебедки — 3,9л, ТСп-15К; гидропривод выключения сцепления — 0,28 л, тормозная жидкость ГТЖ-2 2М или «Нева».

Масса агрегатов (в кг): Двигатель — 720; сцепление — 50; коробка передач — 250; раздаточная коробка с коробкой отбора мощности — 210; карданные валы: переднего моста — 23, промежуточного моста — 38, заднего моста — 19, основного — 23; передний мост — 640; задний мост — 543; средний мост — 552; рама — 594, кабина в сборе — 533, платформа — 925, лебедка — 365.

Бетономешалка КамАЗ

Бетон перевозят в специализированных автомобилях. Чтобы исключить застывание бетона во время следования автомобиля, его необходимо постоянно перемешивать. На базе КамАЗ выполнены различные бетоновозы.

Миксеры КамАЗ имеют разные габаритные размеры:

• Длина от переднего бампера до задней крайней части миксера – от 7500 до 9450 миллиметров;
• Ширина – от 2450 до 2500 мм;
• Высота – от 3400 до 4200 мм;
• Внутренний объем – от 4 до 10 м3.

Большое разнообразие моделей бетономешалок на базе КамАЗ позволяет подобрать автомобиль для выполнения поставленной задачи.

Из вышеперечисленного следует, что на базе грузовых автомобилей КамАЗ выпускается большое количество моделей специализированной техники. Каждая модификация предназначена для выполнения определенных задач, и имеет свои габаритные размеры.

Конструкция автомобиля КамАЗ-5320

Общая компоновка КамАЗ-5320 характерна для грузовых автомобилей того времени. Трёхместная кабина автомобиля располагается над двигателем и при помощи торсионного механизма откидывается вперёд, открывая доступ к двигателю. Двигатель, сцепление и коробка передач образуют единый силовой агрегат, установленный на передних, задних и поддерживающей опорах.

Силовые агрегаты и трансмиссия

На КамАЗ-5320 устанавливались четырёхтактные V-образные восьмицилиндровые дизели разработки Ярославского Моторного Завода 10,85 л, мощностью 210 или 180 л. с., при максимальном числе оборотов 2600 в минуту. На дизелях для первых КамАЗов применены конструктивные решения, которые на тот момент были новы для отечественного автомобилестроения или ещё не находили широкого применения, например, азотированный коленчатый вал или полнопоточная система фильтрации масла с центрифугой. Автоматический контроль за правильностью работы системы охлаждения осуществляют гидромуфта в приводе вентилятора и два термостата. Система охлаждения сделана закрытой и рассчитана на постоянное использование охлаждающей жидкости «Тосол». Введена система очистки воздуха с фильтром сухого типа и автоматическим отсосом пыли из фильтра посредством эжектора, действующего за счёт энергии отработавших газов. Среди других новшеств можно отметить коллоидно-графитовое покрытие юбок поршней, съёмные металло-керамические направляющие втулки для клапанов, молибденовое покрытие нижнего поршневого кольца, активно-реактивный глушитель шума выпуска. В силовых агрегатах КамАЗ-5320 использованы двухдисковые сцепления. В гидравлическом приводе механизма управления сцеплением имеется пневмо-усилитель, облегчающий пользование педалью. Особенность трансмиссии тягача КамАЗ — делитель (мультипликатор) — дополнительная двухступенчатая коробка передач, установленная после сцепления перед основной коробкой. Одна передача делителя сделана прямой, а вторая — повышающей. Собственно коробка передач — пятиступенчатая, синхронизированная на второй, третьей, четвёртой и пятой передачах. Управление коробкой — дистанционное, с механическим приводом. В делителе передачи переключаются посредством пневматического привода. Карданная передача — открытого типа, состоит из двух трубчатых валов. Карданные шарниры на игольчатых подшипниках с постоянным запасом смазки. Главная передача ведущих мостов сделана двойной: пара конических шестерён со спиральными зубьями и пара цилиндрических косозубых шестерён. В среднем мосте установлен блокируемый симметричный межосевой дифференциал.

Подвеска

Рессоры передней подвески (полуэллиптические, со скользящими задними концами) работают совместно с гидравлическими телескопическими амортизаторами двойного действия. Задняя подвеска — балансирного типа. Её рессоры тоже полуэллиптические, со скользящими передними и задними концами. Листы рессор имеют Т-образное сечение.

Колёса и шины

Автомобиль оснащался бездисковыми колёсами со съёмными бортовыми и замочными кольцами. Шины — радиального типа, 12-слойные, размером 260—508Р (9,00-20), обычно — с универсальным рисунком протектора.

Тормоза

КамАЗ-5320 снабжён несколькими системами тормозов: рабочей, стояночной, вспомогательной и запасной. Тормозные механизмы всех колёс — барабанного типа, с двумя колодками. Привод рабочего тормоза — пневматический, двухконтурный, с раздельным действием для колёс передней оси и колёс задней тележки. На стоянке автомобиль удерживается тормозными механизмами колёс задней тележки, которые в этом случае приводятся в действие от пружинных энергоаккумуляторов. Механизмы вспомогательного тормоза установлены в приёмных трубах глушителя. Их действие основано на создании противодавления в системе выпуска газов посредством заслонок, перекрывающих проходные сечения. При аварийном отказе одной из основных систем автомобиль можно остановить запасным стояночным тормозом. Рабочими тормозами водитель управляет, нажимая на педаль, связанную рычагами и тягами с двухсекционным тормозным краном. Справа от сиденья водителя расположен кран с рукояткой стояночного тормоза. Запасная система включается вместе со стояночной, а вспомогательная — при помощи кнопочного включателя, расположенного на полу кабины под рулевой колонкой.

Прицепное устройство

В задней части рамы находится буксирное приспособление с двусторонней амортизацией. Оно рассчитано на постоянную работу с прицепом общим весом до 11,5 тонн.
