Установка камеры заднего вида для автомобиля лада веста св кросс своими руками

Штатная камера заднего вида

Парковочные видеоустройства устанавливаются в Лады Веста комплектаций люкс мультимедиа и комфорт мультимедиа. При желании, имея в авто MMC с дисплеем, можно поставить КЗВ самостоятельно или заменить заводскую, докупив ее в магазине или интернете. Миниатюрное по размеру устройство будет незаменимым приобретением для неуверенно паркующихся водителей, вместе с экраном существенно облегчая парковку.

Стандартная КЗВ Lada Vesta оснащена широкоугольным объективом (170 градусов), обеспечивающим необходимый угол обзора. Благодаря CCD-матрице осуществляется трансляция на экран достаточно качественного видео даже в сильное ненастье или ночное время. Парковочные линии, в свою очередь, позволяют без труда припарковать авто даже в самом небольшом пространстве. Камера заднего вида – это хорошая замена парковочному радару или очень полезное к нему дополнение. Устройство довольно компактно и легко поддается регулировке.

Не работает камера заднего вида

Если камера заднего вида Lada Vesta начинает подключаться к работе через раз, или мультимедийная система вместо изображения выводит белый или черный экран, а то и вовсе не показывает ничего, нужно провести следующие манипуляции.

• Клавиша reset в нижнем углу перезагружает мультимедийную систему (ММС);
• Автомобильное радио должно быть переведено в режим RDS;
• Обращайтесь к дилерам в том случае, если на ММС стоит старая прошивка и требует обновления;
• Сброс через меню к заводским настройкам Лада Веста часто решает проблемы;

Если камера не срабатывает иногда, к примеру, в сильную стужу, причина может скрываться в попадание влаги или пыли на контакт датчика заднего движения. Чистый датчик и отогретый автомобиль не подвержены таким проблемам. Приспособление нужно подключать к ММС через mini-iso разъем. Следовательно, замена этого контакта, в случае дефектов визуальной передачи, желательна.

источник

Как установить камеру заднего вида

Стоимость установки или замены видеокамеры в московских автосервисах составляет порядка 1 500–3 500 руб. Цена самих новых устройств колеблется от полутора до нескольких тыс. руб. Поскольку ничего сложного в процедуре установки нет, вполне можно осуществить ее своими руками. Для этого вам понадобятся:

• соответствующая КЗВ;
• разъем mini-ISO;
• несколько метров проводов.

Обычно парковочную камеру устанавливают сверху номерного знака – на накладке, называемой «саблей». Такое расположение оптимально для заднего обзора. При этом устройство не мозолит глаза и отсутствует необходимость во время установки снимать бампер. Прежде всего нужно снять обшивку крышки багажника, а после уже саблю, прикрепленную болтами.

Заводская камера заднего вида Лады Весты с подсветкой помещается на место одного из плафонов подсветки автономера. Если камера нестандартная, потребуется просверлить и выпилить напильником для нее установочное отверстие нужного диаметра, определив самое подходящее место. Затем надо закрепить камеру гайкой с другой стороны.

Провода от девайса прокладываются в багажник через штатные гофры автомобиля.

Протягивать проводку в переднюю часть салона удобнее всего под уплотнителем потолочной обивки. После протаскиваем провода под торпедо до тыльной стороны ММС, для снятия которой сперва необходимо будет убрать облицовку панели.

Теперь можно подключать камеру. Для подключения ее к ММС нужно задействовать зеленую колодку mini-ISO ММС Весты, где: C7 – это питание камеры, C8 – CAM, C9 – CAM+. Остается лишь активировать систему заднего обзора. И в дальнейшем на мониторе будет автоматически появляться изображение с видеокамеры после включения задней скорости.

Разъем подключения камеры

Правильно выбранная, исправная камера заднего вида значительно облегчает передвижение на автомобиле задним ходом, упрощает парковку в проблематичных местах. Ориентируясь с помощью этого устройства, даже новичок может ездить легко и непринужденно. Машина будет более надежно защищена от столкновения с непредвиденными препятствиями, а нервы водителя – от опасения нечаянно сбить животное или ребенка.

Источник

Проблемы с камерой заднего вида и их решение

К самым распространенным поломкам КЗВ Лады Веста можно отнести следующие ситуации.

1. Устройство не работает после мойки.
2. Не функционирует в мороз.
3. Неудовлетворительное изображение.
4. Нет картинки на дисплее: темный или светлый экран.

Рассмотрим поподробнее перечисленные поломки и возможности их устранения.

Камера заднего вида не работает после мойки

Периодически система прекращает функционировать в результате посещения автомойки. Зачастую неполадка связана с попаданием на камеру водяных струй под сильным давлением. Последствием этого может стать как частичное нарушение контакта в разъеме подключения, так и окончательный выход устройства из строя. Чтобы выяснить причину, нужно извлечь разъем и досуха протереть. Внутреннюю его часть хорошо просушить с помощью фена или иным способом. После чего вставить разъем обратно и посмотреть, не появилось ли изображение.

Если система не заработала, нужно произвести диагностику с помощью мультиметра. Для этого выставить на мультиметре режим «сопротивление» и подсоединить его к разъёму видеокамеры заднего вида. В том случае, если сопротивление ровно единице, то с большей долей вероятности видеокамера окончательно сломана и нуждается в сервисном ремонте или замене.

Камера заднего вида Лада Веста

Камера заднего вида не работает в мороз

Так как помещается КЗВ над автономером по центру, она нередко подвергается воздействия различных негативных факторов. Если девайс перестал функционировать в холодное время года, первым делом стоить удостовериться в том, что объектив не обледенел и что на него не попал снег или иней.

Если здесь все нормально, далее нужно осмотреть разъём. Из-за мороза на металле образовывается лёд, а также устройство может подвергнуться от холода деформации. Если и на разъёме ничего не обнаружено, следует произвести диагностику, описанную выше.

Еще одна причина отсутствующего сигнала на дисплее может крыться в неработающем датчике заднего хода. Его осмотр осуществляется аналогично: сперва разъём, после сам датчик.

Не работает дисплей: темный или белый экран

Причиной отсутствующего изображения может стать сбой в программном обеспечении MMC. Если камера и мультимедийная система как будто бы работают, но на экране ничего не отображается можно попытаться все исправить, выполнив следующие манипуляции.

1. Перезагрузить мультимедийную систему нажатием кнопки Reset справа внизу от дисплея (7 на рисунке a) – в штатной ММС. В других это может быть центральная кнопка.
2. Активировать в настройках радио опцию «RDS» (третья строка на рисунке b).
3. Проверить версию прошивки, установленной на ММС. Если текущая ниже 27.0.0.4110, обновить ее самостоятельно или обратившись к официальному дилеру.
4. Сбросить все установки MMC до заводских.

Штатная камера заднего вида

Парковочные видеоустройства устанавливаются в Лады Веста комплектаций люкс мультимедиа и комфорт мультимедиа. При желании, имея в авто MMC с дисплеем, можно поставить КЗВ самостоятельно или заменить заводскую, докупив ее в магазине или интернете. Миниатюрное по размеру устройство будет незаменимым приобретением для неуверенно паркующихся водителей, вместе с экраном существенно облегчая парковку.

Стандартная КЗВ Lada Vesta оснащена широкоугольным объективом (170 градусов), обеспечивающим необходимый угол обзора. Благодаря CCD-матрице осуществляется трансляция на экран достаточно качественного видео даже в сильное ненастье или ночное время. Парковочные линии, в свою очередь, позволяют без труда припарковать авто даже в самом небольшом пространстве. Камера заднего вида – это хорошая замена парковочному радару или очень полезное к нему дополнение. Устройство довольно компактно и легко поддается регулировке.

Как установить

Установка камеры на Лада своими руками не предусматривает использование специальных инструментов. Самостоятельная установка позволяет существенно сэкономить на затратах. Инструкция по проведению работы выглядит следующим образом:

• Для получения доступа к рассматриваемому элементу следует провести разборку задней дверки багажника. Обшивка крепится на болтах и клипсах, поэтому с разбором не возникает проблем. Если используется неоригинальная камера, то приходится изменить посадочное место для нового устройства.
• Провода подключаются в направлении фонарной проводки. Совместная прокладка питающего кабеля позволит исключить вероятность повреждения.
• При отсутствии требуемой схемы можно выявить кабель, отвечающий за задний ход мультиметром.
• Подключение камеры проводится за счет специальных фишек. Поэтому проблем с проведением работы не возникает. При отсутствии или неисправности можно приобрести их в специализированном магазине.

У тех, кто устанавливал новую аудиосистему или проводил другие подобные работы, проблем не возникает. Со временем на поверхности может появиться коррозия и окись, которые станут причиной возникновения проблемы с отображением.

Как самостоятельно перепрошить ММС

Более новые версии прошивок можно скачать в интернете. Скачанную прошивку разархивируйте на SD-карту с файловой системой FAT32. Вставьте карту в ММС и включите ее. На основном экране ММС нажать «i». В появившемся меню нажать последовательно в четырех точках.

В следующем меню нажимаем «SOFTWARE».

В очередном меню нажать «SW UPGRADE».

После чего появится нижеследующее меню, где нужно выбрать «Update Navi» (хотя при желании можно обновить и всё остальное, учитывая при этом, что соответствующие настройки у вас слетят до заводских). Далее надо подождать несколько минут обновления, после чего ММС перезагрузится, и им можно будет начинать пользоваться.

Камера заднего вида на Лада Веста

Новинка от российского АвтоВАЗа получила хорошие рецензии автомобильных критиков. Они отмечают приятную форму корпуса, комфортный салон и доступную цену. Но оставляющая желать лучшего обзорность по зеркалам – основной недостаток как предыдущих моделей, так и Лада Веста. Установка дополнительного оборудования, камеры заднего вида, будет необходимым дополнением для автомобиля. Иначе движение задним ходом или парковка в узких местах доставят массу неприятностей владельцам. Камера заднего вида на Лада Веста легко найдется в магазинах автомобильных аксессуаров или может быть изначально установлена в некоторых комплектациях.

Современные камеры обладают большим ассортиментом возможностей:

• Вовремя предупреждают водителя Лада Веста об угрозах на дорогах, что позволяет избегать аварийных проблем. С помощью камеры водитель всегда замечает препятствия;
• Позволяют иметь широкий визуальный кругозор (в диапазоне 170 градусов) при движении в обратном направлении или во время парковочного маневрирования. Применение не ограничивается темным временем суток;
• Видеокамеры Лада Веста очень компактны, легко поддаются регулировке, имеют малый вес.

Исполнение	Пакет опций	Код комплектации
Комфорт	Multimedia	GFL11-51-04P
Комфорт	Multimedia	GFL12-51-04P
Люкс	Multimedia	GFL11-52-04P
Люкс	Multimedia	GFL12-52-04P
Люкс	Multimedia	GFL32-52-04P

Камера заднего вида на Лада Веста

Новинка от российского АвтоВАЗа получила хорошие рецензии автомобильных критиков. Они отмечают приятную форму корпуса, комфортный салон и доступную цену. Но оставляющая желать лучшего обзорность по зеркалам – основной недостаток как предыдущих моделей, так и Лада Веста. Установка дополнительного оборудования, камеры заднего вида, будет необходимым дополнением для автомобиля. Иначе движение задним ходом или парковка в узких местах доставят массу неприятностей владельцам. Камера заднего вида на Лада Веста легко найдется в магазинах автомобильных аксессуаров или может быть изначально установлена в некоторых комплектациях.

Современные камеры обладают большим ассортиментом возможностей:

• Вовремя предупреждают водителя Лада Веста об угрозах на дорогах, что позволяет избегать аварийных проблем. С помощью камеры водитель всегда замечает препятствия;
• Позволяют иметь широкий визуальный кругозор (в диапазоне 170 градусов) при движении в обратном направлении или во время парковочного маневрирования. Применение не ограничивается темным временем суток;
• Видеокамеры Лада Веста очень компактны, легко поддаются регулировке, имеют малый вес.

Исполнение	Пакет опций	Код комплектации
Комфорт	Multimedia	GFL11-51-04P
Комфорт	Multimedia	GFL12-51-04P
Люкс	Multimedia	GFL11-52-04P
Люкс	Multimedia	GFL12-52-04P
Люкс	Multimedia	GFL32-52-04P

Как подключить

Проводка на Весте рассчитана на длительную эксплуатацию. Поэтому установить камеру можно самостоятельно. Рекомендации следующие:

Кабель можно проложить по любой стороне кузова. Рекомендуется использовать пластиковую гидроизоляционную гофру, которая снизит вероятность повреждения проводки.
Подключение проводится за счет специальных фишек

При их соединении нужно выбрать место установки, которое не подвержено воздействию.
На момент соединения следует уделить внимание состоянию всех контактов. Это связано с тем, что окись в большинстве случаев становится причиной пропадания сигнала.

Автоматическая защита камеры заднего вида

Только для штатных камер установленных заводом производителем.

Предотвратит загрязнение объектива камеры при плохих погодных условиях и от механических повреждений линзы.

Используйте все возможности камеры заднего вида на 100%. При любых погодных условиях (за исключением глобальных катаклизмов и форс-мажорных ситуаций). Больше вам не придется выходить из автомобиля для того, что бы протереть линзу камеры из-за плохого обзора на экране монитора.

Камера без защиты

Автоматическая защита камеры заднего вида установлена

Автоматическая защита камеры заднего вида работает следующим образом, включаете заданию передачу, крышка открывает камеру заднего вида, отключаете передачу, крышка закрывает камеру заднего вида. Защитная крышка камеры заднего вида производства компании «Стрелка11» устанавливается на автомобили только со штатной камерой заднего вида установленными непосредственно заводом производителем автомобиля.

Внимание: в автомобилях оснащённых системой кругового обзора (4 камеры) при её включении во время движения вперед, задняя камера будет закрыта устройством ССА, но когда вы двигаетесь назад все 4 камеры открыты, а задняя камера всегда будет чистой. Защитная крышка камеры заднего вида имеет две активные степени защиты в виде само восстанавливаемых предохранителей, общего заземления и две пассивные защиты в современных стабилизаторах тока

Таким образом, плата управления защитной крышки камеры абсолютно безопасна для систем Вашего автомобиля и сама защищена от коротких замыканий бортовой цепи автомобиля. Наша защитная крышка камеры заднего вида имеет добровольный сертификат соответствия на сам продукт а также на его установку

Защитная крышка камеры заднего вида имеет две активные степени защиты в виде само восстанавливаемых предохранителей, общего заземления и две пассивные защиты в современных стабилизаторах тока. Таким образом, плата управления защитной крышки камеры абсолютно безопасна для систем Вашего автомобиля и сама защищена от коротких замыканий бортовой цепи автомобиля. Наша защитная крышка камеры заднего вида имеет добровольный сертификат соответствия на сам продукт а также на его установку.

Вопрос: Слетит ли Ваш автомобиль с гарантийного обслуживания, из-за того что на него было установлено дополнительное оборудование в не СТО официального дилера?

Ответ: Если Вы установили защитную шторку заднего вида в любом сертифицированным сервисном центре, то официальный дилер не имеет права отказать вам в гарантийном обслуживании автомобиля без письменного объяснения причины и уж тем более без экспертизы. Если поломка автомобиля не связана с установленным дополнительным оборудованием, то официальный дилер обязан выполнять ремонт по гарантии, если были выполнены все требования по эксплуатации автомобиля.

Пример из жизни.

Наверняка каждый владелец автомобиля, с установленной камерой заднего вида, попадал в ситуацию, когда нужно куда то съездить в плохую погоду и по прибытии на место, что бы не создавать трудности другим участникам дороги, надо было быстренько припарковаться, а место для маневра ограничено и все усложняют плохие погодные условия. Конечно камера заднего вида с траекторией движения упрощает задачу, но вот беда, она грязная и на экране монитора сплошной туман и ничего не видно.

Конечно можно выходить и каждый раз протирать объектив камеры (что кстати в конечном счете повредит линзы и изображение, даже при чистой камере, будет размытым, как в тумане) или можно вовсе отказаться от использования камеры заднего вида. Каждому свое.

Предлагаемая защитная крышка камеры заднего вида позволит сохранить чистоту обзора при маневре задним ходом в любую погоду. Это автоматическая крышка камеры заднего хода. Открытие производится при включении задней передачи для совершения маневра, закрытие происходит после выключения задней скорости.

Подключение автоматической защитной шторки для камеры заднего вида, происходит без особого вмешательства в электронную систему автомобиля, занимает в среднем 1 час времени, а практическая польза от этого будет оценена вами по достоинству!

Продукция сертифицирована и имеет все необходимые документы. Предоставляется официальная гарантия производителя сроком на 1 год.

Оригинальная камера заднего вида с разъемом Лада Х Рей, Веста

Камера будет полезна как опытным водителям, так и новичкам

Угол обзора — 170 градусов

Для Лады Весты, установка возможна.

Если ранее камера заднего вида, не была установлена.

Разъем — не оригинал.

Рекомендуем клей или силикон для фиксации.

Отзывы можно почитать здесь

Штатная камера заднего вида

Парковочные видеоустройства устанавливаются в Лады Веста комплектаций люкс мультимедиа и комфорт мультимедиа. При желании, имея в авто MMC с дисплеем, можно поставить КЗВ самостоятельно или заменить заводскую, докупив ее в магазине или интернете. Миниатюрное по размеру устройство будет незаменимым приобретением для неуверенно паркующихся водителей, вместе с экраном существенно облегчая парковку.

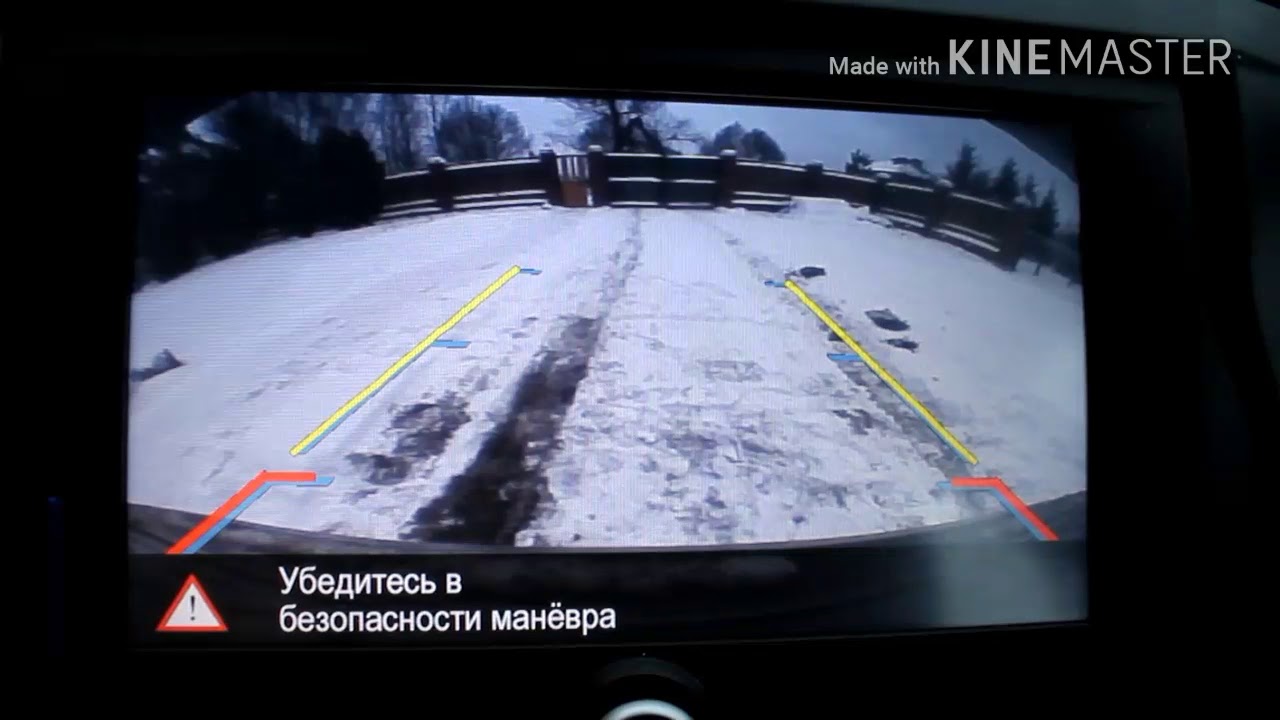

Lada Vesta SW про камеру заднего вида

Стандартная КЗВ Lada Vesta оснащена широкоугольным объективом (170 градусов), обеспечивающим необходимый угол обзора. Благодаря CCD-матрице осуществляется трансляция на экран достаточно качественного видео даже в сильное ненастье или ночное время. Парковочные линии, в свою очередь, позволяют без труда припарковать авто даже в самом небольшом пространстве. Камера заднего вида – это хорошая замена парковочному радару или очень полезное к нему дополнение. Устройство довольно компактно и легко поддается регулировке.

В случае необходимости штатную камеру заднего вида можно заменить на любую другую аналогичную. Впрочем, заводское устройство является достаточно добротной и, как правило, не нуждается в замене на более качественное, если только оно не перестало функционировать и не подлежит ремонту. Изображение с камеры свободно выводится на любой совместимый монитор: штатный либо дополнительный.

Подключение

Для подключения камеры заднего вида к мультимедийной системе необходимо задействовать зеленую колодку mini-ISO:

• C7 — питание камеры
• C8 — CAM─
• C9 — CAM+ (6,2 В)

Процесс установки нештатной камеры на Весту показан на видео:

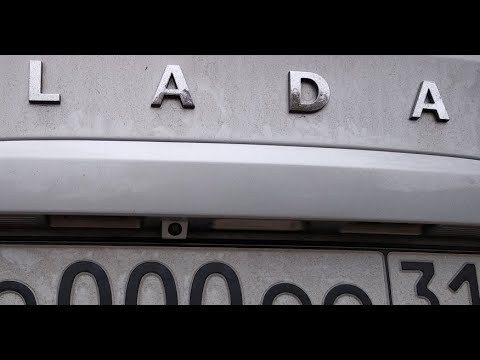

Lada Vesta. Установка камеры заднего вида

А как вы подключали заднюю камеру на Весту?

Кстати, чтобы камера не пачкалась можно установить омыватель или автоматическую защиту.

Фото: vlad21074

Ключевые слова: магнитола лада веста | багажник лада веста | аксессуары лада веста | безопасность лада веста

Внешне, интерьер салона и технические характеристики обновленной Лада Веста сравнимы с зарубежными иномарками. Камера заднего вида нужна для безопасности и улучшения обзорности. установка будет легкой — если она будет штатная. Пользователи автомобиля отмечают недостаток в виде недостаточного обзора боковых зеркал. Ну что же, если у Вас не люкс — поможет установка камеры заднего вида. Она расширяет радиус обзора и обладает спектром других функций. Некоторые комплектации Лада Веста имеют штатный прибор — фирмы Samsung. В статье Вы найдете чек-лист по установке камеры заднего вида. Ознакометесь с основными функциями прибора(динамическая камера заднего вида) и конечно мы подобрали для Вас список поломок и их описание. Надеемся что наши советы пригодятся и вы будете безопасно парковаться!

Не работает после мойки — что делать

Если устройство прекращает функционировать после мойки, значит, она была повреждена напором воды. Есть два варианта: либо она выведена из строя окончательно, либо в результате намокания повреждены контакты. В первом случае потребуется обратиться в мастерскую, либо поставить новую модель. Чтобы понять, причину, извлеките разъем, и высушите с применением фена. Установите его на место и протестируйте работу. Если по-прежнему система не функционирует, воспользуйтесь мультиметром. Задайте на нем режим сопротивления и подключите к разъему системы обзора. Если полученное значение равно единице, устройство требует ремонта.

Проблемы с камерой заднего вида и их решение

К самым распространенным поломкам КЗВ Лады Веста можно отнести следующие ситуации.

1. Устройство не работает после мойки.
2. Не функционирует в мороз.
3. Неудовлетворительное изображение.
4. Нет картинки на дисплее: темный или светлый экран.

Рассмотрим поподробнее перечисленные поломки и возможности их устранения.

Камера заднего вида не работает после мойки

Периодически система прекращает функционировать в результате посещения автомойки. Зачастую неполадка связана с попаданием на камеру водяных струй под сильным давлением. Последствием этого может стать как частичное нарушение контакта в разъеме подключения, так и окончательный выход устройства из строя. Чтобы выяснить причину, нужно извлечь разъем и досуха протереть. Внутреннюю его часть хорошо просушить с помощью фена или иным способом. После чего вставить разъем обратно и посмотреть, не появилось ли изображение.

Если система не заработала, нужно произвести диагностику с помощью мультиметра. Для этого выставить на мультиметре режим «сопротивление» и подсоединить его к разъёму видеокамеры заднего вида. В том случае, если сопротивление ровно единице, то с большей долей вероятности видеокамера окончательно сломана и нуждается в сервисном ремонте или замене.

Камера заднего вида не работает в мороз

Так как помещается КЗВ над автономером по центру, она нередко подвергается воздействия различных негативных факторов. Если девайс перестал функционировать в холодное время года, первым делом стоить удостовериться в том, что объектив не обледенел и что на него не попал снег или иней.

Если здесь все нормально, далее нужно осмотреть разъём. Из-за мороза на металле образовывается лёд, а также устройство может подвергнуться от холода деформации. Если и на разъёме ничего не обнаружено, следует произвести диагностику, описанную выше.

Еще одна причина отсутствующего сигнала на дисплее может крыться в неработающем датчике заднего хода. Его осмотр осуществляется аналогично: сперва разъём, после сам датчик.

Не работает дисплей: темный или белый экран

Причиной отсутствующего изображения может стать сбой в программном обеспечении MMC. Если камера и мультимедийная система как будто бы работают, но на экране ничего не отображается можно попытаться все исправить, выполнив следующие манипуляции.

1. Перезагрузить мультимедийную систему нажатием кнопки Reset справа внизу от дисплея (7 на рисунке a) – в штатной ММС. В других это может быть центральная кнопка.
2. Активировать в настройках радио опцию «RDS» (третья строка на рисунке b).
3. Проверить версию прошивки, установленной на ММС. Если текущая ниже 27.0.0.4110, обновить ее самостоятельно или обратившись к официальному дилеру.
4. Сбросить все установки MMC до заводских.

Установка камеры заднего вида на Лада Веста

Нужно знать, что процедура монтажа этого оборудования на Lada Vesta будет отличаться от установки на другие модели от ВАЗ. Подключить самостоятельно обойдется гораздо дешевле. Монтаж камеры сзади достаточно прост в исполнении, и нет нужды полагаться на автомастерскую.

1. Для начала нужно разобрать накладку крышки багажника и вырезать напильником подходящее по размеру установочное отверстие для камеры. Или можно пойти другим путем для подключения камеры заднего вида: вымерив место (обычно это область позади номерного знака), аккуратно просверлить два отверстия в пластмассовой накладке.
2. Если парковочные датчики, поставленные в штатные места, начнут проваливаться в отверстия, требуется переделать их в самой заглушке. Провода лучше подключать в направлении фонарной проводки.
3. Чтобы установить оборудование нужно изучить схемы и соединение проводки шнуров согласно документу. В случае неимения схемы, требуется воспользоваться мультиметром и выявить, какой проводок отвечает за задний ход.
4. Тянуть кабель по левой или правой стороне салона, когда идет подключение камеры заднего вида, не имеет особо значения. Спрятав все лишнее под потолком, можно закончить работу.

Как выбрать камеру заднего вида

КЗВ оснащены только Лады Весты отдельных топовых комплектаций. Если ее на вашем авто нет или же имеющаяся требует замены, вы можете приобрести подходящую технику в магазине и самостоятельно установить. КЗВ устанавливается на место плафона фонаря подсвечивающего номерной знак. Это однако не означает, что после установки девайса автономер будет хуже освещен. Дело в том, что стандартная задняя камера для Лада Веста имеет в комплекте подсветку для номера.

Существенное преимущество штатных устройств перед универсальными заключается в отсутствии необходимости просверливать в кузове авто какие-то дополнительные отверстия для установки. И переживать о том, что камера может не вписаться во внешний облик машины и будет попадаться на глаза ворам.

Как выбрать камеру заднего вида

КЗВ оснащены только Лады Весты отдельных топовых комплектаций. Если ее на вашем авто нет или же имеющаяся требует замены, вы можете приобрести подходящую технику в магазине и самостоятельно установить. КЗВ устанавливается на место плафона фонаря подсвечивающего номерной знак. Это однако не означает, что после установки девайса автономер будет хуже освещен. Дело в том, что стандартная задняя камера для Лада Веста имеет в комплекте подсветку для номера.

Существенное преимущество штатных устройств перед универсальными заключается в отсутствии необходимости просверливать в кузове авто какие-то дополнительные отверстия для установки. И переживать о том, что камера может не вписаться во внешний облик машины и будет попадаться на глаза ворам.

Обратим внимание на совместимость с дисплеем

Если вы собрались обзавестись нештатной камерой для Лады Веста (например, по причине дороговизны штатных), прежде всего вам нужно произвести с помощью линейки измерение размеров плафона подсветки автономера

Также надо обратить внимание на метод крепления. Бывают различные варианты: на винтах, на защелках, комбинированные и проч

Вместе с тем надо учитывать совместимость камеры и дисплея. Корректная работа возможна только при условии, что у них совпадают системы цветности PAL или NTSC. В противном случае видео будет черно-белым и с помехами.

Веста НОВАЯ камера заднего вида изменения с сентября краткий обзор комплектации

Что нужно знать про параметры камер заднего вида

Автомобильные КЗВ подразделяются на две основных разновидности по типу светочувствительного сенсора: с сенсором CMOS и CCD. CMOS камеры отличаются невысокой стоимостью и низким энергопотреблением. В то же время у них низкая светочувствительность (от нее зависит качество изображения в условиях слабой освещенности), посредственная контрастность и довольно ощутимый уровень тепловых и структурных шумов.

Также имеет смысл обратить внимание на такие параметры камеры, как:

• угол обзора (оптимальный 170 градусов);
• минимальная освещенность (говорит о возможностях камеры работать в сумерках или темноте – диапазон от 0,01 до 1 лк – чем меньше, тем лучше);
• разрешающая способность матрицы (в Мпикс);
• присутствие ИК-подсветки (подсвечивая, улучшает качество изображения ночью);
• наличие зеркального отображения (чтобы изображение на дисплее было как в зеркале заднего вида);
• диапазон рабочих температур (минимальная и максимальная температуры, при которых система может нормально работать);
• пыле- и влагозащищенность.

Установка камеры заднего вида с накладкой на зеркало.

Поскольку располагается парковочная видеокамера в месте, уязвимом для внешних воздействий, последний параметр немаловажен. На уровень защищенности от пыли и влаги указывает код IPxx, первая цифра которого отражает степень защиты от пыли, вторая – от влаги.

На рынке распространены камеры трех типов

Вид

Характеристики

IP66 защищенные от пыли и водяных струй;

IP67 выдерживают пыль и кратковременное погружение в воду;

Как подключить камеру заднего вида к штатной Мультимедийной системе на ВАЗ Веста

Для включения ММС Лада Веста / Lada Vesta необходимо нажать на регулировку громкости. Чтобы выключить нажать и удерживать регулятор около 2 секунд. Если магнитола зависла, появился какой-то сбой или неисправность в работе, то поможет перезагрузка. Для этого следует нажать на кнопку Reset в верхнем правом углу, используя тупой тонкий предмет и удерживать ее в течение 2-3 секунд. Перед этим рекомендуется извлечь SD карту.

Мультимедийную систему Лада Веста / Lada Vesta с 7 дюймовым экраном при желании можно поставить своими руками. В этом случае стоит учитывать, что подключение камеры заднего вида и GPS навигации на Лада Веста / Lada Vesta отличается от подключения на Гранте, Калине или Приоре.

Мультимедийная система Лада Веста / Lada Vesta (8450007950) устанавливается на заводское место и подключается к штатной проводке.

Основные технические характеристики штатной Мультимедийная система Лада Веста / Lada Vesta (8450007950):

— частота кадров 25 кадров в секунду;

— скорость видеопотока (битрейт) не более 750 кбит/с;

— частота дискретизации аудио 44100 Гц;

— скорость аудиопотока (битрейт) 128 кбит/с;

— поддержка SD карт (SDHC до 32 Гб; SD до 4 Гб);

— радио с поддержкой RDS;

— режим видео (просмотр видео-файлов);

— режим фото (просмотр фотографий);

— «громкая связь», Bluetooth;

— возможность подключение навигации;

— возможность подключения камеры заднего вида.

ПОДКЛЮЧЕНИЕ КАМЕРЫ ЗАДНЕГО ВИДА

Для подключения камеры заднего вида необходимо задействовать зеленую колодку mini-ISO ММС Весты:

C7 — питание камеры

Камера заднего вида на ММС Лада Веста / Lada Vesta активируется автоматически при включении заднего хода автомобиля. При этом происходит неполное приглушение звука. Впрочем, как и должно быть. На экране есть разметка, которая помогает более точно определить расстояние до препятствия.

а – зеленая пунктирная отметка. Соответствует расстоянию 4,5–4,6 метра пространства от бампера автомобиля;

b – желтая поперечная отметка. Должна соответствовать расстоянию 1,3–1,4 метра пространства от бампера автомобиля;

c – красная поперечная отметка. Соответствует расстоянию 0,3–0,4 метра пространства от бампера автомобиля.

После включения задней скорости на экране магнитолы будет изображение с камеры.

Камера заднего вида на Мультимедийной системе Лада Веста / Lada Vesta (8450007950) работает

Удачи на дорогах!

У ВАС все ПОЛУЧИТЬСЯ

С интернет – Магазином Дискаунтер AvtoAzbuka . net затраты на ремонт будут минимальными

Просто СРАВНИ и УБЕДИСЬ.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Источник
