Предназначение, выбор и замена лампочек в приборную панель

Что это за услуга?

Замена светодиодной панели приборов и светодиодная подсветка дверей проводится с целью организовать свое водительское место максимально удобно и комфортно, особенно все, что связано с освещением. Так как панель приборов это основные данные по движению и она всегда в поле зрения, то она должна быть, в первую очередь, приятна для восприятия. Что такое панель управления и для чего она нужна — знают все, даже если не знают, как она устроена. Приборы связаны с жизненно важными системами автомобиля и выводят показания, в понятных для водителя цифрах или шкалах. Организация панели прибора выполняется в двух вариантах:

1. Имеет механическую природу, и работает за счет электричества, производимого аккумулятором: визуальная поверхность, на которой нарисованы шкалы и цифры, подсвечивается лампами;
2. Экран компьютера.

Организации панели управления первого типа самая распространенная. В освещении консоли управления участвуют 4-ре лампы, которые влияют на качество подсветки. И это качество можно менять: сделать более насыщенным или наоборот приглушенным, поменять цвет освещения или сделать его комбинированным.

Светодиодные лампы для приборной панели различаются по форме светодиода, и, соответственно, светорассеиванию:

• точечное свечение;
• рассеянное свечение.

Для модернизации панели приборов необходимо заменить обычные лампы на светодиодные и изменить световые фильтры. При этом возможно два варианта замены: простая или полная.

Демонтаж приборной панели

Лампочки имеют свой эксплуатационный ресурс. Нередко они служат дольше обещанного производителем, но чаще сгорают намного скорее. В случае с ВАЗ-2114 последняя неприятность происходит довольно нередко. По счастью, конструкторы Волжского автозавода это осознавали, потому обеспечили возможность быстрой замены.

Для этого понадобятся лишь две отвертки – крестовидная и плоская. Вместо последней допустимо применять обычный нож.

На первом этапе разборки снимают декоративную накладку панели. В ВАЗ ее удерживают 5 шурупов. Причем винт, располагающийся вверху справа, прикрыт заглушкой. Вытащить ее нетрудно – достаточно подцепить отверткой и потянуть на себя.

Далее наступает черед рычажков, обеспечивающих управление собственно отопителем и его заслонками. При наличии магнитолы или мультимедийного центра его также придется демонтировать.

Замена Лампочек Приборной Панели Калина

Как это делается замена приборная панель на приборной панели Лада Калина

Однако, нередко, что подсветка на приборной панели перестает работать или работает, но с перерывами. Без светящихся лампочек неудобно, а главное. опасно водить машину, как в сумерках, так и ночью. Мало того, что водитель должен искать нужный продукт на ощупь, но он также теряет способность контролировать техническое состояние машины, так как электронные индикаторы просто не появятся на приборной панели.

Эта неисправность, как многие уже предполагали, может привести к аварии на дороге, поэтому ее следует устранить как можно скорее.

Подготовка к замене лампы

Замена лампочек в приборная доска Лада Калина. это простой процесс, поэтому даже опытный водитель может справиться с таким событием. Самое сложное в этой работе. проникнуть в осветительные приборы, это мероприятие проводится не только для замены неисправных лампочек, но и в том случае, если владелец автомобиля хочет заменить обычный осветительный прибор на светодиодный.

Прежде всего необходимо пройти подготовительный процесс, суть которого заключается в снятии панели автомобиля. После удаления торпеды вам необходимо подготовить следующие инструменты:

• устройство, называемое «тестером»;
• несколько отверток;
• новые светодиодные или обычные лампы.

Лучше всего менять лампочки в гараже, который будет хорошо освещен.

Пошаговая замена светильников

Для замены лампочек на панели приборов Лада Калина Все сделано правильно, специалисты рекомендуют выполнить это в следующей последовательности:

Замена ламп подсветки обогревателя лада калины

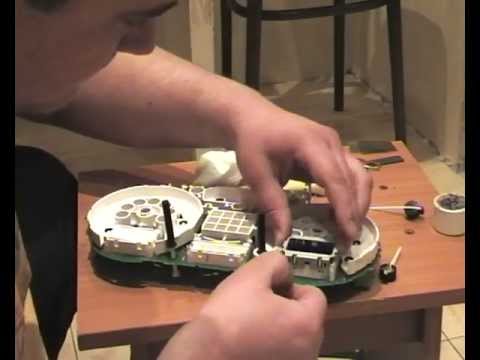

В этом видео я подробно объясняю, как замещать

лампы подсветки комбинации приборовКалин .

1. После снятия торпеды инструмент Панель с крестовой отверткой, вам нужно открутить два крепежа, которые крепят спидометр.
2. Затем контактный блок отсоединяется от панели, при отсоединении их цвет должен учитываться во избежание путаницы при сборке.
3. После отсоединения проводки используется тестер, которым каждый колба проверено на работоспособность. Если устройство указывает, что предмет вышел из строя, его следует заменить, удалив основание.
4. Удобнее всего откручивать базу обычными плоскогубцами, прокручивая базу по ходу по часовой стрелке.
5. Вместо лампочки, которая стала непригодной для использования, устанавливается новая лампа того же размера.
6. Все части, которые были удалены, возвращаются в исходное положение.

Тогда нужно только проверить результат выполненной работы, ссылаясь на него зажигание. Если огни на приборной панели, это означает, что работа выполнена правильно и владелец автомобиля может гордиться своим успехом даже без опыта.

Этот процесс замены обычных светильников можно считать завершенным, и такое мероприятие займет не более 2 часов, с учетом подготовительного процесса и выбора необходимых инструментов. Трудно не согласиться с тем, что замена лампочек на приборной панели достаточно проста без помощи профессионалов, но если у вас возникают трудности во время работы, вы всегда можете посмотреть обучающее видео в Интернете.

Установка светодиодной лампы

Многие автовладельцы, особенно любители тюнинга, предпочитают использовать светодиоды для замены обычных лампочек, которые освещают приборную панель. Лада Калина. Для этого события вставляются оба диода, которые вставляются в так называемые розетки, предназначенные для обычных ламп, и светодиодную ленту. Последний просто наклеивается по периметру приборной панели.

Процесс замены светодиодных ламп осуществляется так же, как мы анализировали ранее. Единственное, что нужно сделать перед началом работы, это слегка обрезать кончик диода. Диод должен быть разрезан очень аккуратно, чтобы не повредить световой элемент. Если вы не подаете файл, диоды не будут давать рассеянный свет, а это означает, что элемент освещения будет освещать только одну точку.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

Цветовая индикация

Итак, поговорим про обозначения лампочек на панели приборов, научимся простым правилам их «понимания».

Чем новее тачка, тем большее ее бортовой компьютер похож на табло приборов современного авиалайнера. Водитель сталкивается с десятком индикаторов, значков, указателей, светящихся надписей…  Кажется, их расположение лишено всякой логики, но это не так!

В первую очередь все значки на панели приборов всегда классифицируются по цвету. Именно он позволяет судить о серьезности сигнала. Стандартно индикация на панели приборов в авто имеет 3 цвета: красный, желтый и зеленый.

Вспомним индикацию светофора

Тут все аналогично: красный – тревога, желтый – внимание, зеленый – все ОК!. Также, в некоторых автомобилях встречаются синие лампочки

По серьезности сигнала их можно приравнять к зеленым

Также, в некоторых автомобилях встречаются синие лампочки. По серьезности сигнала их можно приравнять к зеленым.

Ниже в статье вы найдете подробную расшифровку лампочек на панели приборов, а сейчас, для лучшего понимания, давайте кратко обсудим каждую цветовую категорию.

Определяем, что не работает

Прежде чем приступить к работе по снятию доски приборов и смены лампочек, необходимо визуально определиться какие их них вышли из строя. Если панель совсем не освещается, есть несколько вариантов откуда начать проверку.

Предохранители

Первое проверить предохранители, находятся они в монтажном блоке под капотом с правой стороны (на фотографии под №5).

Предохранитель F10 отвечает за панель приборов.

Регулятор яркости

Это переменный резистор, находится правее рулевого колеса, возле часов. При помощи его изменяется интенсивность освещения приборов и контрольных ламп. Отказывает он редко, но иногда выходит из строя.

Для проверки регулятора необходимо снять пластиковый вкладыш, где он расположен вместе с часами и прикуривателем. Поддев его плоской отверткой. После этого отсоединить электропитание и снять пластиковую круглую ручку, потянув ее на себя. Торцовым ключом открутить гайку, прикрепляющую регулятор к вкладышу и снять его.

Работоспособность регулятора можно проверить, применив мультиметр. Если резистор не исправен, поменять на новый.

Следует иметь в виду, что при работе с электрооборудованием, необходимо электросеть отключить от аккумулятора.

Неисправность ламп накаливания

Если все то, что проделали выше, не дало результатов, необходимо снять панель и проверить все лампочки.

Выход из строя ламп накаливания включают в себя перегорание вольфрамовой нити. В другом случае возможно физическое воздействие на осветительный прибор, после которого он не сможет функционировать.

Проверить можно визуально, поочередно вынимая из гнезд электронной платы и осматривая целостность вольфрамовой нити. Или применив мультиметр.

Чтобы исключить все причины, по каким могут не работать осветительные и сигнальные приборы, стоит убедиться в целостности токопроводящих дорожек, нанесенных на электронную плату.

Из-за воздействия окружающей среды они окисляются и разрушаются. Устранить не сложно. Необходимо найти, зачистить и пропаять. Так же стоит проверить колодки, соединяющие провода.

Какие лампочки выбрать

В случае с 2114-й моделью, лампы легко вынимаются и устанавливаются, а соответственно, приобретать полный комплект, включающий в себя и патроны, не имеет смысла. Тип последнего, кстати, называется 2W2. Номинал самой лампы – 12 вольт на 1,2 ватта. Самые дешевые – с ниткой накаливания, немного дороже стоят светодиодные. Однако последние служат в разы дольше и потребляют меньше энергии. Они же бывают разных цветов или даже полихромными, то есть могут менять оттенок. Эта способность делает оформление панели более интересным.

Какие выбирать – определять вам. Однако, когда решено для ВАЗ-2114 приобрести диодные, то покупайте их в комплекте с патронами. В старых лампы могут работать нестабильно.

Какие лампы в приборную панель лучше установить

Прежде всего, при выборе ламп в приборку оптимальным решением будет использование светодиодов. Такое решение наиболее эффективно, так как диоды светят ярко и равномерно, а также имеют большой срок службы.

• Светодиоды отличаются небольшими размерами, при этом светят ярко. Благодаря такой особенности их можно устанавливать практически в любом месте (в области щитка, использовать для подвески кнопок, регуляторов и других элементов).

• Диоды не сложно перепаять, при этом даже небольшое их количество позволяет получить равномерную и эффективную подсветку.

  При помощи диодов можно реализовать как однотонную, так и комбинированную подсветку панели приборов. Для этого используют красные, зеленые, синие или белые светодиоды для приборной панели, а также используют их в различных комбинациях.

• Диодные лампы имеют низкое энергопотребление, что означает меньший разряд АКБ при включении подсветки, легкость запуска двигателя при включенной подсветке и т.д.

Диодная подсветка панели приборов может быть выполнена следующим образом:

1. При помощи отдельных светодиодных элементов. Данный метод позволяет организовать качественное освещение, при необходимости можно сделать тюнинг (ставятся диоды разного цвета).
2. С использованием диодной ленты. В этом случае можно поменять общее цветовое решение можно проще и быстрее (лента имеет самоклеющуюся основу), однако в плане оригинальности лента проигрывает отдельным диодам. Также минусом является частая необходимость замены всей ленты при условии перегорания диодов в цепи.

Как выполняется замена ламп приборной панели?

Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.

Как поменять лампочки на ВАЗ 2107

В салоне автомобиля с помощью плоской отвертки подденьте и вытащите пластиковые рукоятки на приводе управления воздушной заслонкой отопителя. После этого, открутите гайку, расположенную на маленькой рукоятке, предназначенной для сброса суточного пробега. Затем снимите с нее шайбу, а рукоятку протолкните вглубь панели приборов.

• С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.
• Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части. В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.
• Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.

ВАЗ 2110 (нового образца) — меняем подсветку своими руками

• В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.
• Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
• Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
• Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
• Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.

Замена ламп – нюансы

Иногда сказать, какая именно лампочка на модели 2114 утратила работоспособность, затруднительно. В этом случае вытаскиваются все и проверяются мультиметром. Для этого:

• установите тестер на омы;
• один щуп прижмите к боковине цоколя, а второй к нашлепке, установленной в нижнем его торце;
• если стрелка сдвинется, то спираль накаливания исправна.

Важно помнить, что описанная процедура в случае с диодными лампами не подходит. Здесь используется иной принцип работы

Мультиметр необходимо переключить в режим проверки диодов. Щупы присоединяются так же, но в процессе тестирования меняются местами – в одну сторону ток идет без ограничений, а в другую – не пропускается вовсе.

Тестер требуется по одной причине – лампочка очень невелика и чисто на глаз определить исправность нитки накаливания практически невозможно. Измерительный же прибор помогает быстро справиться с задачей.

Опытные автолюбители советуют после разборки панели приборов заменить сразу все лампы, ведь они недорогие. В противном случае есть риск, что одна или несколько старых вскорости сгорят, и все работы придется выполнять заново.

Когда новые лампы установлены, верните приборный щиток в салон, подключите к нему провода, но не фиксируйте. Далее:

• включите зажигание;
• проверьте, как функционирует подсветка и индикаторы (ручного тормоза, поворотников и т. д.).

Если все оказывается в порядке, то прикрутите панель шурупами.

Порядок операций

Снимаем накладку магнитолы с помощью отвертки, осторожно продевая инструмент под панельку. Сначала вытаскиваем ее снизу, затем верхнюю часть накладки.
Электрические провода, уходящие к прикуривателю, нужно отсоединить.
Теперь находим саморезы на приборной доске, выкручиваем их.
Снимаем ручки с ползунков заслонок и выключателя отопителя, потянув их на себя.

• Теперь нужно снять панель приборной доски, она удерживается не только на саморезах, но и на других креплениях, поэтому сначала ее придется немного расшатать.
• Теперь от панели нужно отсоединить проводки: от часов, от сигнализации, от фар и других приборов.

На задней поверхности находим патроны. Небольшими плоскогубцами их выкрутить легче. Высвобождаем патрон поворотом против стрелки часов. Достаточно половины оборота. Так же поступаем с остальными патронами – они все одинаково устроены.
Проверяем лампы тестером, определяем вышедшие из строя. Или меняем всю комбинацию, например, на светодиоды. Лампочки вкручиваем плотно, помним, что они работают в условиях вибрации и тряски.
Устанавливаем все патроны на место. Снова используем плоскогубцы. Половину поворота по часовой стрелке – до упора.
Теперь подключаем панель к разъемам приборов, и проверяем работоспособность всех лампочек: от зажигания до аварийной сигнализации.
Если все работаем корректно, закрепляем панель, и выполняем монтаж в обратной последовательности, до установки накладки магнитолы.

Лампочки систем безопасности

Значок	Что значит
	Обычно появление этого символа на приборке сопровождается надписями. Индикатор относится к категории напоминающих, например, о том, что нужно поменять масло в двигателе или что водитель забыл закрыть дверь либо пристегнуть ремень.
	Данный значок применяется не на многих автомобилях, его появление, как правило, связано с неполадками в работе механизмов контроля стабильности.
	Такое изображение может означать, что в работе системы подушек безопасности произошли неполадки. К примеру, причина может заключаться в плохом контакте датчика или выходе из строя механизма преднатяжителя. Следует отметить, что если лампочка появилась на щитке, то подушка по факту может сработать в любое время. Соответственно, это может отразиться на безопасности автолюбителя.
	Этот знак также относится к системе безопасности, только в данном случае речь идет конкретно о боковых подушках.
	Лампа в виде ключа может быть выполнена как в красном, так и в зеленом цвете, она появляется при активации иммо. Кроме того, изображение может появиться после активации противоугонной системы. Вместо него также может использоваться обычная красная лампочка.
	Этот индикатор обычно сообщает автовладельцу об определении неполадок в работе трансмиссионной системы, и как правило, он исчезает после замены рабочей жидкости в коробке. Но нельзя все списывать на масло — проблемы могут быть более серьезными.
	Если приборка авто оснащена такой лампочкой, то ее появление связан ос выходом из строя противоугонной установки.
	То же самое, что и ключ — неполадки в работе коробки передач. Такое изображение более актуально для спортивных машин. Нужно учитывать, что символ может гореть и при повышении температуры масла в коробке.
	Неполадки в функционировании системы гидро- либо электроусилителя руля. Автомобиль необходимо проверить, более предпочтительна компьютерная диагностика.
	В тормозной системе заканчивается жидкость. Нужно произвести проверку уровня вещества и при необходимости добавить.
	Произошли проблемы в работе ABS, также система могла полностью отключиться. Нужна более тщательная диагностика.
	Данный индикатор сообщает автовладельцу о том, что пора менять тормозные колодки.
	Символ Чек — его активация на приборке обусловлена обнаружением блоком управления неполадок в работе мотора или некоторых узлов авто. В двигателе могут произойти неисправности в работе системы зажигания, впрыска. Так или иначе, появление этого изображение ничего хорошего не сулит.
	Данное изображение появляется в том случае, если снижается мощность силового агрегата. Причины могут быть разными.
	Случились неполадки в функционировании каталитического нейтрализатора. Скорей всего, причина кроется в его перегреве.
	Нужно заняться проверкой системы охлаждения, в частности, блок управления зафиксировал пониженный уровень охлаждающей жидкости. Следует выявить причину и при необходимости восполнить объем.
	Пора менять масло в моторе. В некоторых авто эта лампочка появляется тогда, когда пора проводить плановое техобслуживание.
	Следует произвести замену воздушного фильтра.
	Нужно пристегнуть ремешок безопасности.
	Произошел перегрев масла в коробке передач, нужно определить причину.
	В коробке передач снизился уровень рабочей жидкости.
	Блок управления зафиксировал неполадки в работе коробки передач, в частности, речь идет об автоматических КПП.
	Произошла блокировка коробки передач, имеются в виду «автоматы».
	Неполноценно работает кислородный контроллер, следует произвести его замену или очистку, если есть возможность.
	Блок управления зафиксировал проблемы в функционировании системы слежки.
	Проблемы в работоспособности механизма ночного видения.

Какие лампочки подходят

В большей части современных автомобилей для подсветки приборной автомобильной панели применяют следующие три вида лампочек:

Тип лампы	Особенности
Только колба	Такая лампочка легко вставляется в уже расположенный на приборке патрон. Главный плюс – возможность постоянной переустановки при перегорании старых, что в итоге будет выгодно. Примерным экземпляром такого типа является Philips BlueVision Ultra. Его устанавливают как в габаритки, так и в приборную панель.
Колба с патроном	На производстве колба с выводами вставляется в патрон и заваривается. Сгоревшую лампочку придется менять вместе с патроном, что достаточно дорого.
Светодиодные	Долговечные led-элементы также изготавливаются со съемным и несъемным цоколем и могут прослужить порядка 40-50 лет без перегорания. Однако они более дороги, чем обычные лампочки и светят строго холодным светом, что не всегда комфортно для зрительного восприятия.

Установка своими руками

Самостоятельная замена светодиодной подсветки не доставит никаких проблем. Перед установкой нужно обязательно проверить все лампы на исправность, а также посмотреть степень освещения. Далее осуществить следующие действия:

отсоединить клемму со знаком минус от аккумулятора;
подготовить рабочее место: максимально отодвинуть кресло и опустить руль, если есть такая возможность;
отсоединить приборную панель;
снять стекло: делайте это очень осторожно, особенно, если оно приклеено;
заменить лампочку или полностью диодную ленту;
проверить работу системы и затем установить стекло и панель обратно, вернуть в привычное положение руль и кресло.

После этого процесс замены приборной подсветки можно считать завершенным. Главное, чтобы после процедуры все приборы можно было видеть четко в темное время суток. Это обеспечит безопасность на дороге и не даст испортиться зрению. При замене нельзя упускать ни одной детали, при этом разбирать панель очень аккуратно. Если все сделано правильно, то комфортная езда будет обеспечена водителю.

Изменение подсветки приборной панели на Skoda octavia

Инструкция по замене подсветки

Итак, если вы решили изменить цвет освещения контрольного щитка, то в первую очередь нужно пойти в магазин и купить диоды либо светодиодную ленту.

осуществляется следующим образом:

1. В первую очередь отключите клеммы от АКБ.
2. Сядьте за руль авто, отодвиньте кресло назад, если есть возможность — опустите руль.
3. Следующим этапом будет снятие самой приборки. Процесс демонтажа будет индивидуальным для каждого авто, поэтому на данном этапе мы рекомендуем воспользоваться сервисной книжкой по настройке и эксплуатации вашего автомобиля. В ней должны быть детально описаны все нюансы этого процесса. Но в целом данная процедура обычно не вызывает сложностей у автолюбителей — необходимо просто открутить болты или отсоединить фиксаторы, после чего отсоединить все подключенные к устройству провода.
4. Затем производится отсоединение или отклеивание стекла. Если оно зафиксировано на клей, то для отклеивания может потребоваться фен, горячи воздухом следует обработать приборку по периметру.
5. Когда стекло будет отсоединено, можно проверить работоспособность уже имеющихся источников освещения при помощи тестера. Разумеется, это необходимо, если вы просто меняете перегоревшие лампочки, а не все на светодиоды. Теперь меняем саму лампу — для этого в первую очередь демонтируется цоколь — его можно открутить руками либо пассатижами, против часовой стрелки. Аналогичным образом данная процедура повторяется со всеми остальными источниками освещения.
6. Если сами лампочки припаяны к приборке, то для их снятия вам потребуется паяльник. По очередь отпаяйте все источники освещения. При этом вам необходимо быть наиболее аккуратным, поскольку при изменении подсветки и замене ламп можно случайно повредить дорожки на щитке.
7. Когда все источники света будут отпаяны, производится процедура установки новых диодов. Теперь вам нужно просто запаять их в посадочные места и проверить их работоспособность.

Цена вопроса

Стоимость диодных лампочек на сегодняшний день в среднем составляет от 20 до 150 рублей за штуку, в зависимости от вида и производителя. Что касается ленты, то ее средняя цена составляет около 100-200 рублей за один метр.

 Загрузка …

Расположение ламп на панели приборов ваз 2107

Прежде чем взяться за замену лампочек, посмотрим, где они располагаются на плате ПП и за подсветку или индикацию чего отвечают в ВАЗ 2107.

Снятие панели приборов и подготовка к замене

Чтобы поменять лампы в панели приборов, последнюю придется снять. Нельзя сказать, что ПП снимается одним движением руки: конструкторы ВАЗ 2107 сделали демонтаж чуть более сложным, чем на других автомобилях семейства ВАЗ. Тем не менее демонтаж ПП вполне выполним в условиях гаража и даже стоянки. При этом никаких особых знаний операция не потребует. Из инструментов нам понадобятся:

• небольшая плоская отвертка или нож;
• крестовая отвертка.

Я думаю, все это найдется в багажнике любого ВАЗ 2107, и можно будет приступать. Прежде всего снимаем пластиковые рукоятки с ручек управления отоплением, для чего поддеваем их плоской отверткой.

Какие нужны лампы

Прежде чем разбирать свой ВАЗ, имеет смысл съездить на нем в ближайший автомагазин и запастись новыми лампочками. Но какие покупать? Судя по первому фото, лампы подсветки и индикации имеют разные размеры. Выбор прост: если сгорели лампы подсветки (на том же фото позиция 2), то тебе понадобятся лампочки АМН 12-3-1 (T3W). Если же индикаторные, то А 12-1,2 (Wl,2).

Светодиодные лампочки

Если ты устал менять лампочки в ПП своего ВАЗа или просто любитель современного тюнинга, то можешь вместо лампочек накаливания установить светодиодные, поскольку промышленность выпускает и такие, имеющие тот же типоразмер, цоколь, патрон и рабочее напряжение.

Замена контрольных ламп и лампочек подсветки

Укладываем приборную панель ВАЗ 2103 на гладкую мягкую поверхность «лицом» вниз и видим лампочки подсветки и индикации (см. самое первое фото). Надеюсь, перед тем как снять приборную панель, ты выяснил, какие лампы сгорели и, пользуясь приведенными выше рекомендациями, приобрел новые нужного типа. Как я уже указывал выше, лампы подсветки могут продаваться как с патронами, готовые к установке, так и без них.

Выбираем ленту для машины

Чтобы правильно подключить светодиодную ленту в любой машине, необходимо выбирать ее, исходя из двух главных критериев. Это тип матрицы и ее технические характеристики, а также класс защиты от внешних факторов. Рассмотрим их более детально.

Тип светодиодной матрицы

Среди главных параметров, характеризующих матрицу светодиодной ленты для машины, выделяются:

1. Размер лед-кристалла. Например, в маркировке обозначается как SMD3528, где первые три буквы – это тип, а последующие четыре цифры – размер в миллиметрах, то есть 3,5 мм на 2,8 мм.
2. Плотность диодов. Определяет яркость и равномерность освещения в конкретной области машины. Количество лэд-элементов изменяется от 30 до 240 на 1 метр полоски. При этом кристаллы могут располагаться по два в ряд.
3. Цвет светового потока. Светодиодные ленты могут быть как монохромными, так и трехцветными – RGB-типа. У первых вариантов оттенок варьируется в широком диапазоне температуры спектра – от теплого белого до синего холодного.
4. Мощность. Зависит от типа, размеров и плотности кристаллов. Например, 30 диодов с матрицей SMD5050 потребляют всего 7 Вт, а 240 аналогичных элементов – уже 57 Вт на один метр ленты. Этот параметр определяет силу блока питания.
5. Рабочее напряжение. Лед-полоски, применяемые для подсветки автомобиля, бывают на 12 и 24 вольта.

Класс защиты

Светодиодную ленту важно не просто правильно установить в машину и подключить по схеме, но и защитить от проникновения пыли и влаги. Для этого ее нужно выбирать в соответствии с условиями эксплуатации в следующих трех категориях:

1. IP20 и ниже. Поверхность полоски не имеет изоляционного слоя, поэтому предназначена для использования только в сухих проветриваемых помещениях – в салоне.
2. IP65. Отличается хорошим уровнем защиты от пыли и конденсата. Снаружи покрыта силиконовым слоем. Однако ее нельзя использовать под прямыми потоками воды и дождя. Допустимо устанавливать снаружи внутри оптики, в багажник, под капот машины.
3. IP68. Имеет герметичное водонепроницаемое покрытие, позволяющее эксплуатировать устройство с погружением в воду. Монтируется на корпус, бампера, диски и днище авто.

В продаже светодиодные ленты доступны в 5-метровых мотках. Часто продавцы указывают плотность лед-элементов на всю длину, а не на один метр. Подобное несоответствие может привести к ошибкам в расчетах. Это в свою очередь не даст возможности правильно подключить ее в машине.
