Замена маслосъемных колпачков lada 21073 (ваз 21073)

Замена прокладки клапанной крышки

Необходимость демонтажа крышки ГБЦ возникает в следующих ситуациях:

• при натяжении цепи в двигателе;
• при замене прокладки клапанной крышки;
• при регулировке клапанов;
• при замене других деталей двигателя.

Процесс несложен и при минимальных слесарных навыках не займёт много времени. Для этого потребуется:

• головки на 8 и 10;
• удлинитель для ключей;
• вороток либо трещотка;
• плоскогубцы.

Демонтаж клапанной крышки осуществляется с помощью минимального набора инструментов

Порядок замены прокладки клапанной крышки

Прокладка клапанной крышке меняется следующим образом:

1. Откручиваем три гайки и снимаем крышку с металлического корпуса воздушного фильтра.
2. Вынимаем из корпуса воздушный фильтр.

3. Откручиваем четыре гайки крепления корпуса фильтра к верхней части карбюратора.

4. Отсоединяем шланг, идущий от сапуна в воздухозаборник.
5. Демонтируем тягу привода карбюраторной заслонки, подняв её вверх и слегка отодвинув в сторону. Предварительно снимаем стопорное кольцо (если оно предусмотрено конструкцией).
6. Ослабляем гайку и отсоединяем привод воздушной заслонки (подсоса).
7. Плоскогубцами слегка отпускаем зажим тросика.

8. Извлекаем тросик привода воздушной заслонки.

9. Откручиваем восемь гаек крепления клапанной крышки.

10. Аккуратно снимаем крышку со шпилек, предварительно определив положение, когда она легко снимется.
11. Удаляем остатки прокладки на крышке и ГБЦ.
12. Посадочные места тщательно протираем ветошью.

13. На шпильки устанавливаем новую прокладку.

После замены прокладки сборка производится в обратном порядке.

Видео: замена прокладки клапанной крышки

Замена прокладки клапанной крышки Нива, Нива Шевроле, ВАЗ

Порядок закручивания гаек на клапанной крышке

Гайки на клапанной крышке следует затягивать в строго определённой последовательности очень аккуратно, так избыточные усилия могут сорвать резьбу на шпильках. Сначала нужно затянуть гайки в середине крышки, а затем постепенно переходить к её краям.

Гайки клапанной крышке следует затягивать в строго определённой последовательности, обозначенной цифрами

Правильно и своевременно отрегулированные клапаны позволят владельцу ВАЗ 2106 избежать гораздо более серьёзных проблем. Сделать это можно самостоятельно, обладая стандартным набором инструментов и приспособлений и тщательно изучив рекомендации профессионалов.

Как самому изготовить приспособления

Пользоваться специальным приспособлением удобно, так как нет необходимости его держать руками, оно удерживает пружины сжатыми при помощи болта. Если нет такого приспособления, можно изготовить его своими руками. Для этого достаточно иметь два стальных квадратных прутка 10х10 мм, длиной 300 мм. Их нужно скрепить в трех точках, по концам и посередине, таким образом, чтобы между ними, на подобии рельсов, оставался промежуток 12 мм, тогда цена будет значительно дешевле. Итак:

• Крепить можно любым способом; болтами, хомутами, сваркой, в местах крепления между прутками нужно поместить металлические пластинки толщиной 12 мм., которые и обеспечат необходимый зазор между прутами.
• В зазор будет входить шток клапана при отжиме пружин. Для установки клапанов, вместо оправки, можно использовать стальную трубку длиной 120 мм, с внутренним диаметром 14 мм, и медную шайбу с отверстием, подобранным по ободу колпачка.

Предварительная подготовка

Перед началом работ желательно посмотреть видео, замена маслосъемных колпачков ВАЗ 2106, однозначно нужно тщательно вытереть поверхность верхней части блока и крышку головки. Для удобства нужно снять корпус воздушного фильтра. Карбюратор закрыть пленкой или тканью от попадания грязи за время работы. Выкрутить свечи, снять крышку с прокладкой.

• Установить четвертый цилиндр в верхнюю мертвую точки при такте сжатия. Для этого коленчатый вал вращается до положения, при котором впускной и выпускной клапана четвертого цилиндра, остаются в закрытом состоянии до и после прохождения поршнем ВМТ. Это определяется по зазору клапана с коромыслом.
• Положение поршня определяется замером любым стержнем через свечное отверстие. Проверить совпадение меток на звездочке и корпусе.

Проверка совпадения меток

• Отверткой разогнуть стопорную шайбу, накидным ключом17 мм. освободить, но не откручивать, гайку крепления звездочки к распределительному валу.
• Накидным ключом13 ммоткрутить на два оборота колпачковую гайку фиксации натяжного устройства.
• Максимально освободить цепь.
• Открутить полностью гайку, аккуратно снять звездочку с оси распределительного вала.
• Чтобы цепь не упала со звездочки, нужно ее обвязать проволокой и вместе со звездочкой подвесить на краю блока цилиндров.

Последовательность разборки

• Открутить девять гаек, удерживающих корпус распределительного вала, и снять его вместе с валом.
• Отверткой приподнять прижимную пружину, с небольшим усилием вытащить нажимной рычаг, пружину выдвинуть из-под стопора и выбрать наружу.
• Через свечное отверстие между днищем поршня и клапаном плотно вставляется мягкая проволока, чтобы клапан не падал при отжимании пружин. Чем выше будет часть штока, в которую вставляются фиксирующие сухарики, тем меньше нужно будет отжимать пружины для их установки.

Внимание! Не допускается удерживать клапаны твердыми предметами, появляется вероятность поцарапать поршень или цилиндр

• На ближайшую к клапану шпильку крепления корпуса распределительного вала, как на фото накручивается гайка, за которую захватом цепляется специальный съемник или конец самодельного приспособления. Оно с двух сторон охватывает шпильку, упирается в нижнюю плоскость гайки и ложится на верхнюю тарелку пружин.
• Шток клапана с сухариками пропускаются между прутками приспособления.

Отжимание пружин и снятие пинцетом сухариков

Нажимаем на рычаг, пружины сжимаются, тарелка с сухариками уходит вниз, сухарики попадают в зону более узкой части штока, и получают возможность выйти из отверстия тарелки. Нужно пинцетом или плоскогубцами их выбрать.

Внимание! Запрещается сухарики вытаскивать руками, так как можно защемить пальцы. Если сухарики залипли и не выходят при значительном сжатии пружин, нужно, слабыми ударами молоточком по тарелке, их выбить

Если сухарики залипли и не выходят при значительном сжатии пружин, нужно, слабыми ударами молоточком по тарелке, их выбить.

Приспособление освобождается и последовательно снимаются:

• тарелка;
• наружная пружина;
• внутренняя пружина;
• нижняя шайба внутренней пружины;
• шайба наружной пружины.

Чтобы снять нижние шайбы, нужно их поддеть отверткой.

• Плоскогубцами захватывается колпачок, покачивая, поднимается по штоку клапана.
• Затем устанавливается новый маслосъемный колпачок, и клапан собирается в обратной последовательности.
• Последовательно разбираются и собираются с новыми колпачками клапана четвертого и первого цилиндров.
• После этого, придерживая звездочку, поворачивается коленчатый вал до перехода в ВМТ поршней второго и третьего цилиндров. Последовательно на их клапанах производятся аналогичные работы. Можно считать, замена масляных колпачков на ВАЗ 2106 произведена.

Как заменить клапанные втулки на ВАЗ 2106

1. Открыть доступ к втулкам клапанов за счёт проворачивания двух крайних шпилек, которые мешают установить оправку. Отворачиваются они методом навинчивания на них четырёх гаек попарно. Можно прибегнуть к специальному шпильковёрту.
   Шпильки ГБЦ ВАЗ 2106 откручиваются для доступа к клапанам
2. Направляющая втулка легко выпрессовывается ударами молотка по вставленной оправке. Прежде чем приступать к извлечению старой втулки, необходимо перевернуть ГБЦ.
   Выпрессовка направляющей втулки ВАЗ 2106 из гнезда с помощью специального инструмента
3. Деталь устанавливается в седло, затем молотком и оправкой запрессовывается до упора в плоскость ГБЦ. На втулки надеваются стопорные кольца и в таком состоянии проводится их запрессовка. Втулки впускных клапанов на ВАЗ 2106 несколько короче, чем втулки выпускных клапанов. Изнутри они покрыты канавками, которые смазывают клапаны. Длина канавок различается у впускных и выпускных клапанов: в первом случае они идут только до половины седла, во втором — до его дна.
   Запрессовка новых направляющих втулокВАЗ 2106
4. По окончании монтажа втулок их отверстия разворачиваются, причём их диаметр различается.
   Отверстия направляющих втулок ВАЗ 2106 разворачиваются после монтажа

Причины и результат износа маслосъемных колпачков ВАЗ 2107/2106.

Предназначение маслосъемных колпачков — не пропускать излишек моторного масла в камеру сгорания двигателя. Колпачок должен плотно прилегать к клапану и пропускать только малую часть масла, необходимую для его смазки. Колпачки сделаны из специальной резины, но со временем кромка маслосъемного колпачка истирается, разрушаться, резина стареет, теряет эластичность и отслаивается от основания. Как следствие, колпачок начинает пропускать масло и оно начинает попадать под клапан.

Протекающее масло горит на раскаленных клапанах, в результате чего нагар нарастает на внутренних стенках двигателя, сечение впускных и выпускных каналов сужается, а мотор теряет мощность. При активной эксплуатации двигателя, нагар начинает осыпаться, его частички забивают седло и рабочую фаску клапана, в итоге прилегание клапанов нарушается, двигатель начинает работать с перебоями и глохнет. Другим исходом является прогар клапана, что приводит к выходу из строя и замене клапанов ВАЗ 2107/2106 .

Как правильно заменить маслосъемные колпачки не снимая ГБЦ Как правильно заменить маслосъемные колпачки не снимая ГБЦ

Признак износа сальников клапанов! ч.2

Как заменить колпачки (сальники) клапанов ВАЗ Классика

Маслосъемные колпачки двигателя ВАЗ 2106

Маслосъемные колпачки или сальники клапанов, прежде всего, препятствуют попаданию лишнего масла в мотор. Деталь изготавливается из резины специального состава, которая со временем изнашивается, что приводит к пропусканию смазки. В результате расход масла увеличивается. Поэтому стоит более подробно разобраться, что же представляет собой эта деталь, как и когда производить её замену на ВАЗ 2106.

Для чего нужны

Конструкция силового агрегата имеет впускные и выпускные клапаны. Шток клапана постоянно контактирует с распредвалом, что приводит к образованию маслянистого тумана. Обратная часть впускного клапана расположена в зоне постоянного присутствия мелких капель топлива либо в области горячих выхлопных газов, что характерно для выпускного клапана. Правильная работа распредвала невозможна без смазки, но её попадание внутрь цилиндров является нежелательным процессом. При возвратно-поступательном движении клапана, масло с его штока снимается юбкой сальника.

Признаки износа

Во время работы двигателя клапаны подвергаются постоянному трению, а также агрессивному воздействию смазки и выхлопных газов. Это приводит к тому, что резина, из которой изготовлена трущаяся часть сальника, твердеет, рабочие кромки колпачка изнашиваются. Несмотря на высокое качество материала, деталь со временем приходится менять. Для того чтобы продлить срок службы колпачков, необходимо использовать качественное моторное масло.

О том, что сальники пришли в негодность и их пора менять, свидетельствуют характерные признаки:

• из глушителя появляется сизый дым;
• расход моторного масла увеличивается;
• свечи зажигания покрываются нагаром.

Видео: признак износа маслосъёмных колпачков

Когда менять и на какие

Когда маслосъёмные колпачки не справляются с возлагаемой на них функцией, в цилиндр начинает просачиваться масло. Однако по указанным признакам нельзя быть полностью уверенным в износе рассматриваемой детали, поскольку смазка в камеру сгорания может попадать также при повреждении или износе поршневых колец. Чтобы определиться, что именно нуждается в замене — кольца или сальники, необходимо понаблюдать за выхлопом во время движения автомобиля. Если при торможении двигателем резко нажать на педаль газа и из системы выхлопа появится характерный сизый дым, то это будет свидетельствовать об износе маслосъемных колпачков. Такая же ситуация будет наблюдаться после длительной стоянки машины.

Появление дыма при описанных действиях можно объяснить следующим образом: когда нарушается герметичность между штоком клапана и направляющей втулкой, масло попадает в цилиндры из головки блока. При износе поршневых колец или их залегании, мотор будет вести себя несколько по-другому.

Если в силовом агрегате есть проблема с поршневыми кольцами, то дым из глушителя будет появляться при работе под нагрузкой, т. е. при движении автомобиля с грузом, динамичной езде. Косвенно определить износ колец можно по снижению мощности, увеличению расхода топлива и появлению проблем при запуске мотора.

Разобравшись, как выявить износ маслосъёмных колпачков, остаётся выяснить, какие комплектующие поставить на ВАЗ 2106. Сегодня на прилавках автомагазинов предлагаются детали от разных производителей. Поэтому у владельцев транспортных средств возникает вполне логичный вопрос, какому из них отдать предпочтение? Дело в том, что среди качественной продукции, есть множество подделок. Для «шестёрки» можно порекомендовать установку маслосъёмных колпачков от Elring, Victor Reinz, Corteco и SM.

Замена маслосъёмных колпачков

Прежде чем приступить к замене клапанных сальников, необходимо подготовить инструмент:

• рассухариватель;
• пинцет;
• набор ключей;
• пруток оловянного припоя диаметром 8 мм;
• молоток;
• длинногубцы или магнитная рукоятка.

Далее можно приступать к процедуре ремонта в следующей последовательности:

1. Снимаем минусовую клемму с АКБ, воздушный фильтр и крышку клапанов.

Регулировка клапанов

В первую очередь, на карбюраторном автомобиле снимаем карбюратор и воздушный фильтр, а на инжекторном только патрубки, которые помешают снять крышку клапанов.

Затем откручиваем по периметру все гайки на 10 при помощи торцевого ключа, обязательно собираем шайбы в тару, чтобы не потерять, поскольку они достаточно специфичны. Конечно, можно потом и приобрести их в магазине, но это может значительно затянуть процесс работы.

Теперь берем кривой стартер или ключ, затем вращаем коленвал по часовой стрелке до того момента, пока метка на шкиве не совпадет с последним по ходу отливом на лобовой крышке. Этим действием мы установили поршни первого и четвертого цилиндров в верхнюю мертвую точку. Именно в этот самый момент клапана в данных цилиндрах должны быть полностью закрыты, соответственно именно в таком положении проводится регулировка.

Двигатель ВАЗ 2106 работаем по схеме 1-3-4-2. То есть, когда поршни первого и четвертого цилиндров находятся в верхних мертвых точках, поршни третьего и второго находятся в нижних.

Итак, после того, как мы выставили поршни как надо, приступаем к регулировке клапанов. Определить те, что нам нужны, можно простым покачиваем коромысел — будет слышно легкое постукивание. Нам нужны клапаны 8 и 6, считаем от переда автомобиля.

Для регулировки вставляем щуп между кулачком распредвала и коромыслом. Если щуп входит с натягом, и выходит так же, то регулировать ничего не надо. Если он легко проходит, то надо открутить контргайку и выкрутить регулировочный болт. В это время, пока выкручиваем, ерзаем щупом, чтобы поймать оптимальное положение.

После того, как оно определено, затягиваем контргайку

Очень важно следить, чтобы регулировочный винт не крутанулся ни на градус. В любом случае, надо проверить

Для этого снова ерзаем щупом. Если это невозможно, или на оборот, щуп передвигается без усилий, повторяем процедуру.

В этот момент, если посмотреть на шестерню распределительного вала, метка на ней совпадает с отливом на корпусе распредвала. Так вот, это самый лучший ориентир, потому что коленвал надо будет провернуть ровно на 180 градусов, распредвал же сделает поворот на 90 градусов. Проводим регулировку 4 и 7 клапана. Далее проворачиваем коленвал снова и проводим регулировку клапанов в соответствии с таблицей.

Обсуждать сборку смысла нету

Единственное, на что стоит обратить внимание — это на плоскость плиты крышки клапанов. Со временем ее продавливает шайбами, поэтому требуется правка

Если видны углубления в местах затяжки, то ее надо править на наковальне.

Какие Маслосъемные Колпачки Лучше На Ваз 2107

18

Масляные крышки скребка (другими словами, уплотнения клапанов) доступны практически на всех современных автомобилях. Их отказ, даже если не все, гарантирует владельцу автомобиля массу проблем. Это не только чрезмерный расход масла, но и повреждение поршня. В этой статье мы тщательно ответим на следующий вопрос. как поменять сальники клапанов на ВАЗ 2107.

Уплотнения штока клапана установлены в головке блока цилиндров на направляющих втулках клапана. Они изготовлены из специальной жиронепроницаемой резины, которая также может выдерживать самые высокие температуры двигателя. Уплотнение представляет собой железную основу в виде цилиндра, покрытого специальной резиной. На рабочей кромке для улучшения характеристик имеется пружина для более плотного прилегания к клапану.

Советы! Это наиболее идеально, если материал, из которого изготовлены крышки, изготовлен из акрилата или переработанной резины. Покупка неисправных заглушек приведет к их быстрому выходу из строя и ремонту.

Симптомы повреждения уплотнения штока клапана

Признаками необходимости замены сальников клапанов являются:

1. увеличение потребления масла;
2. серый дым и сажа из выхлопной трубы;
3. сажа на свечах.

Естественно, такие симптомы могут указывать на другие неисправности, такие как сильный износ поршня или появление колец, и зажигание установлено неправильно (в моделях карбюратора). Но все это определяется экспериментальным методом. Износ поршня можно оценить путем определения сжатия цилиндра.Рекомендуется заменять уплотнения штока клапана через 30 000 км в книге ремонта и обслуживания автомобиля.

Инструменты для ремонта

Для ремонта будет полезен следующий инструмент:

1. набор ключей;
2. съемник клапана;
3. пинцет (удалить панировочные сухари);
4. съемник крышки скребка;

Сальники клапанов на ВАЗ SM

Замена сальников клапанов

Перед заменой уплотнений штока клапана необходимо:

1. отсоедините трос акселератора и дыхательный шланг, чтобы они не мешали работе;
2. вывернуть свечи зажигания;
3. снять крышку головки;
4. поверните коленчатый вал, поместите знак на звездочку распределительного вала на корпусе;
5. откручиваем и снимаем звездочку с распредвала;
6. снимите распределительный вал вместе с корпусом подшипника;
7. починить звезду и цепь;
8. стрелять рокером.Мы начинаем с первого цилиндра, потому что он находится в верхней мертвой точке.
9. Вставьте оловянный стержень под один из клапанов в отверстие от свечи, чтобы он не упал;

Порядок работы цилиндров на ВАЗ 2107 1-го, 3-го, 4-го, 4-го, 2-го, при вращении смотрят на цепь с звездочкой распределительного вала.

Если у вас нет средства для снятия крышки, вы, конечно, можете сделать это с помощью отвертки, но будьте очень осторожны и снимайте без применения силы. Клапанные вставки изготовлены из чугуна и очень тонкие в верхней части посадочной площадки.

Итак, узнайте у продавцов, из чего сделаны уплотнения штока клапана, не экономьте на таких мелочах и будьте осторожны при ремонте. Итак, эта статья содержит пошаговую сводку, которая поможет вам понять, как заменить уплотнения штока клапана для Vaz 2107.

Порядок сборки

• Шток клапана, сальник и колпачок смазываются моторным маслом, на шток одевается сальником вверх соответствующий клапану колпачок. Опускается по штоку вниз, где плотно прижимается к отверстию с направляющей клапана.
• К ободу колпачка прижимается торец оправки, легким постукиванием молоточком по верху оправки, колпачок утапливается в отверстие до упора. Цена ошибки при сильных ударах, повреждение сальника или колпачка, придется их заменить. Пружины ставятся в обратном разборке порядке.

Внимание! После установки пружин и снятия приспособления для сжатия пружин, нужно из свечного отверстия убрать пластину и постучать молотком по торцу штока, чтобы сухарики сели на свое место

Делать это нужно осторожно, если сухарики неправильно стоят, пружины могут выскочить.. Крышка распределительного вала, как того требует инструкция, прижимается динамометрическим ключом усилием 8кг/м. затягиванием гаек в требуемой последовательности

затягиванием гаек в требуемой последовательности.

Крышка распределительного вала, как того требует инструкция, прижимается динамометрическим ключом усилием 8кг/м. затягиванием гаек в требуемой последовательности.

Замена масло съемных колпачков на ВАЗ классика

Источники

• http://avtovx.ru/maslo/zamena-maslosyomnyh-kolpachkov-vaz-2106-135/
• http://remont-vaz2106.ru/zamena-maslosemnyx-kolpachkov-klapanov
• http://masteravaza.ru/dvigatel/obsluzhivanie-dvigatelya/vaz-2106-zamena-maslosemnyh-kolpachkov-180

Порядок осуществления процесса регулировки клапанов

Таблица последовательности регулировки зазоров клапанов на автомобиле ВАЗ 2106:

Угол поворота коленчатого вала	Угол поворота распределительного вала	Номера цилиндров	Номера регулируемых клапанов
0° 180° 360° 540°	0° 90° 180° 270°	4 и 3 2 и 4 1 и 2 3 и 1	8 и 6 4 и 7 1 и 3 5 и 2

Клапана следует регулировать по строго определенной последовательности. Следующие данные указывают градус поворота коленвала для регулировки одного или другого клапана:

1. Первоначальное положение, когда метки совпали, дают возможность отрегулировать клапаны 6 и 8.
2. Провернув коленчатый вал на 180 градусов, регулируем клапаны 4 и 7.
3. Проворот на 360 градусов обеспечивает доступ для работы с клапанами 1 и 3.
4. Проворот на 540 градусов позволяет регулировать клапаны 5 и 2.

Для удобства, автолюбители и мастера наносят на шкив коленвала собственные метки. Чаще всего его делят на две части, оставляя отметку напротив той, что была сделана на заводе.

Процесс регулировки клапанов на ВАЗ 2106

Из этого видео, вы узнаете, как можно сделать регулировку клапанов для ВАЗ 2106. Приятного просмотра!

РЕГУЛИРОВКА КЛАПАНОВ ВАЗ 2106

В процессе регулировки следует придерживаться данного алгоритма:

1. Сохранив выставленное по меткам положение, осуществляем проверку зазора на кулачках 8 и 6 распредвала. Важным фактом является то, что зазоры считаются начиная от метки-звездочки, которая находится ближе к лобовому стеклу. От этого кулачка приступаем к отсчету. Далее, под распределительный вал, немного выше самого рокера, помещаем щуп. Если щуп проникает свободно, то необходимо ослабление гайки на 17 того рокера, где происходят замеры. Чтобы не столкнуться с прокруткой, нужно ослабить гайку на 13. Дальше осуществляется затяжка гайки на 17 и зазор снова измеряется. Необходимо добиться того, чтобы щуп, проникая в зазор, не гнулся, но при этом достаточно туго заходил в него с определенным усилием. После достижения нужного результата можно приступить к регулировке следующего кулачка.
2. Приблизительно на 6 ходов, ключом реализуем прокрутку вала двигателя. Метка на звездочке должна занять положение на «9 часов» и совпасть с меткой на шкиве. Далее регулируем кулачки 4 и 7. Процесс регулировки идентичен вышеописанному.
3. Затем производим прокрутку вала на 180 градусов. Метка на звездочке занимает положение «6 часов». Метка на шкиве строго должна совпадать с ней. В этом положении регулируются кулачки 1 и 3.
4. Повернув вал так, чтобы отметка стала в положение «3 часа», мы получим возможность отрегулировать 2-й и 5-й кулачок.
5. Последним этапом становится прокрутка коленвала стартером, затем производится контроль всех регулировок и затяжка гаек. Сборку всех демонтированных элементов осуществляем в обратном порядке. При необходимости, замену прокладки клапанной крышки осуществляем в процессе сборки.

ЗАМЕНА МАСЛОСЪЁМНЫХ КОЛПАЧКОВ ВАЗ КЛАССИКА

Теория ДВС: Как поменять направляющие (Ремонт ГБЦ)

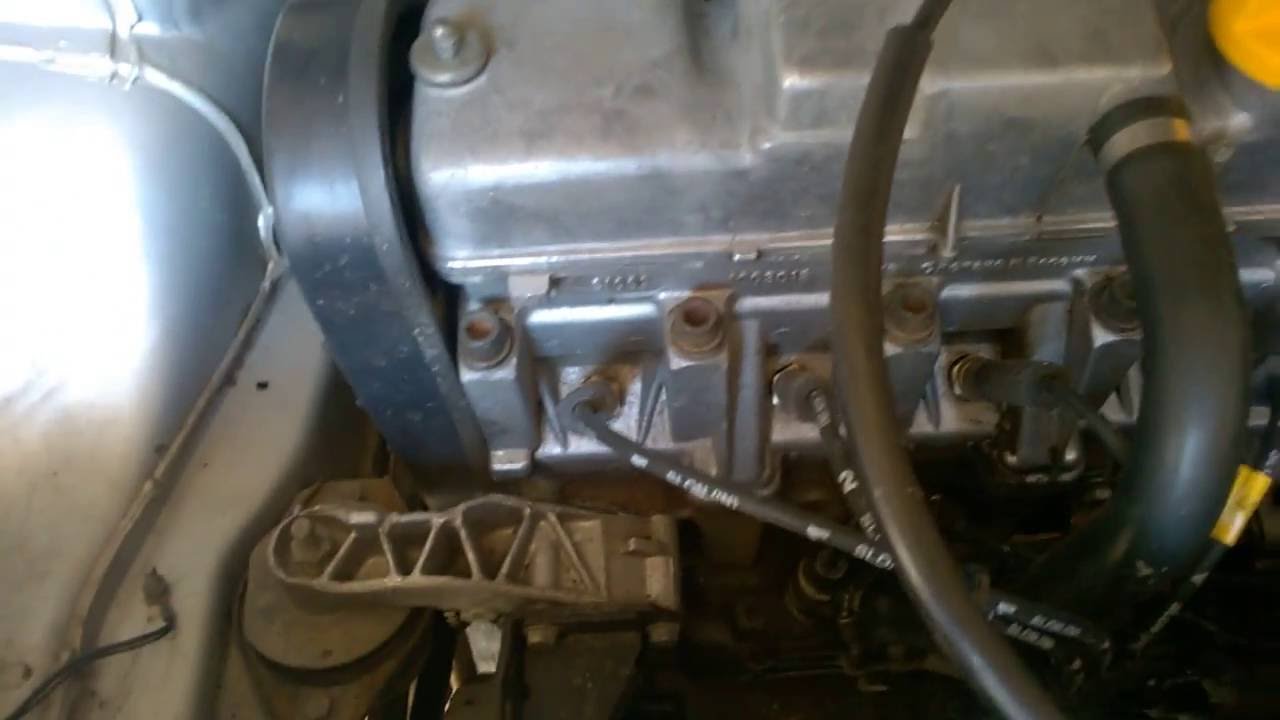

Течь прокладки клапанной крышки ваз 2109, 2114, 2110

Замена маслосъёмных колпачков ваз 2107

Несмотря на то, что ВАЗовская классика не сложна по конструкции, все же есть ряд операций, которые занимают уйму времени, но обойтись без них нельзя. Мастера на автосервисе быстрее не сделают, а платить деньги за несложную работу, которую можно выполнить самостоятельно не всегда хочется. Особенно, когда возникает острая необходимость, и эксплуатировать автомобиль практически невозможно.

Почему дымит мотор

Повышенное содержание дыма в выхлопных газах уже само по себе говорит о неполадках в газораспределительном механизме или цилиндро-поршневой группе. Точно определить источник дыма может помочь его цвет. В холодное время года за дым можно принять обычный пар, но повышенный расход масла и падение мощности четко направляют нас именно к этим механизмам.

Цвет дыма и его причина

Не нужно быть художником с тонким чувством цвета, чтобы отличить черную копоть от белой или сизой. Если автомобиль дымит черным дымом, и он не дизельный, то с полной уверенностью можно говорить о том, что мотор работает на богатой смеси.

В камеру сгорания попадает слишком много бензина и слишком мало воздуха, независимо от того, карбюраторный двигатель, или инжекторный. Несгоревший бензин догорает уже в выхлопной трубе, оседая на ее стенках и выходит наружу в виде черной копоти, насыщенной вредными продуктами горения. Этот вопрос мы рассмотрим не сегодня, поскольку замена маслосъемных колпачков ваз 2107 — наша сегодняшняя тема.

Если дым белый, молочно-белый или желтоватый, то стоит обратить внимание на уровень антифриза в расширительном бачке. Если он ниже нормы — плохо дело

Прогорела прокладка блока цилиндров, и охлаждающая жидкость попадает в камеру сгорания, и вместе с отработанными газами выбрасывается наружу в виде клубов пара.

Если дым сизого цвета, и интенсивность его возрастает при увеличении нагрузки на двигатель — дело в маслосъемных кольцах, но чаще всего — в износе маслосъемных колпачков. Они расположены в головке блока цилиндров и не снимают с штоков клапанов лишнее масло, давая ему проникнуть в камеру сгорания. Их заменой мы и займемся.

Подготовительные работы

Сама по себе замена маслосъемных колпачков на ВАЗовской классике, ВАЗ 2107 в том числе — операция несложная, но она требует разборки ГБЦ почти полностью. Независимо от того, будем ли мы снимать головку, разбирать ее нужно еще на автомобиле. Демонтаж головки блока цилиндров при замене сальников клапанов необязателен, поэтому, если нет необходимости, мы не станем усложнять себе работу, а поменяем сальники прямо на двигателе. Для этого нам понадобятся несколько съемников и набор инструментов:

• съемник для запрессовки и демонтажа колпачков;
• съемник для рассухаривания клапанных пружин;
• пруток из мягкого металла;
• длинногубцы;
• стандартный набор ключей;
• пинцет.

Демонтаж маслосъемных колпачков

Для того, чтобы добраться до сальников клапанов, нам нужно будет разобрать практически всю ГБЦ и механизм газораспределения. Первым делом снимаем воздушный фильтр вместе с корпусом, крышку клапанного механизма. После этого выставляем коленвал двигателя по меткам ВМТ, метка на приводной шестерне ГРМ тоже должна совпасть с приливом на корпусе распредвала.

1. Снимаем приводную шестерню, подвязав ее проволокой к кузову автомобиля, чтобы она не провалилась в картер вместе с цепью. Теперь можно приступать к демонтажу корпуса распредвала.
2. После этого мы получаем доступ к клапанам, и нам открывается такая картина.
3. Если мы выставили коленвал правильно, то поршень первого цилиндра должен быть в верхней мертвой точке. Выкручиваем свечи, вставляем в свечное отверстие прут из мягкого металла для того, чтобы удержать клапан от падения, когда мы распряжем пружины.
4. Устанавливаем съемник напротив того клапана, который будем рассухаривать и фиксируем его на шпильке, как показано на фото.
5. Сжимаем съемником пружины до тех пор, пока сухари свободно не снимутся со штока клапана.
6. Снимаем пружины и упорные шайбы, получаем доступ к сальникам клапанов, которые снимаем при помощи отвертки.
7. Берем новый сальник, промазываем свежим маслом шток клапана и рабочую поверхность колпачка, затем запрессовываем его оправкой на место.
8. Точно так же поступаем с остальными колпачками, на других цилиндрах мотора, после чего все собирается в обратном порядке.

Сама по себе работа несложная, но однообразная. Зато теперь — никакого дыма, и новые сальники прослужат до следующего ремонта. Удачной работы!
