Как работает делитель на камазе

Устройство КПП

В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.

Схема привода управления камазовским делителем

По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.

Ниже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:

  • трансмиссия стала оснащаться усиленным синхронизатором делителя;
  • усилены шлицы, из коробки убраны их крепления;
  • реализован другой метод фиксации шестеренок трансмиссии;
  • высота зубьев КПП увеличена.

Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами

Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:

  1. Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
  2. Блок с шестеренками. Они предназначены для включения задней передачи.
  3. Верхняя крышка агрегата.
  4. Механизм переключения передач. Этот узел считается сборно-разборным.
  5. Мотор. Монтируется на передней части картерного устройства.

Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.

С делителем

Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель

Причем не важно автомобиль движется с грузом или пустой. В соответствии со схемой коробки передач, делитель представляет собой механический редуктор

Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.

Устройство делителя включает в себя:

  1. Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
  2. Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
  3. Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
  4. Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении. Его смещение способствует изменению режима работы.
  5. Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.

Галерея «Схемы устройства КПП»

Ознакомьтесь с фото схем переключения скоростей камазовской трансмиссии.

1. Схема переключения передач для моделей КПП 142 и 144

2. Схема переключения передач для моделей КПП 152

Устройство и принцип работы

Рассмотрим расположение и устройство коробки передач автомобиля КамАЗ. На КамАЗах установлены механические КПП. Они имеют 5 скоростей. Переключение КПП происходит посредством нажатия педалей сцепления и перемещением рычага КПП в нужную позицию. Поскольку машина имеет большой вес, то переводить КПП с одной передачи на другую надо в несколько этапов.

Принцип работы КПП КамАЗа состоит в следующем: с дизельным мотором работает либо в повышенном режиме B, либо в пониженном H. Они были созданы, чтобы уменьшить нагрузку на мотор тяжеловесной машины, когда она заполнена, и в то же время не заставлять его слишком активно работать без груза.

Схема коробки передач КамАЗа с делителем несложная, но имеет отличие в зависимости от модели коробки. Рассмотрим схему КПП КамАЗа, которая бывает на дизельных машинах. При движении по ровной дороге нужно переключать передачи без сцепления. Устройство раздаточной коробки КамАЗа можно представить такой формулой: 1B — 2B — 3B — 4H — 4B — 5H — 5B.

Переключение скоростей осуществляют следующим образом:

  1. Вначале переключают режим работы КПП с высшего на низший при помощи рычага.
  2. Затем выжимают сцепление.
  3. Рычаг устанавливают на нужную передачу, не перескакивая через них, а включая все по порядку.

Бывают коробки передач с автоматическим переключением режимов.

Как работает делитель на КамАЗе

Делитель или мультипликатор коробки передач представляет собой дополнительно установленную повышающую передачу, которая из 5ти-ступенчатой КПП делает 10ти-ступенчатую.

Принцип его работы заключается в следующем. Мультипликатор сокращает диапазоны между основными передачами, уплотняя ряд передаточных чисел коробки и расширяя их на 20-25 процентов.

Такая модификация позволяет улучшить такие характеристики автомобиля, как:

  • экономичность расхода топлива;
  • скорость разгона;
  • тяговое усилие;
  • управляемость.

Механизм располагается перед коробкой передач, или чуть правее от нее, так как основной узел не испытывает больших нагрузок и не требует конструктивной переделки. Это позволяет производить ремонт и регулировку делителя при возникновении неисправности самостоятельно.

Расположение и порядок переключения скоростей на КамАЗе

Большинство авто Камского завода оснащаются механическими коробками переключения передач, имеющими 5 ступеней (с делителем или без него). Переключение скоростей осуществляется путем перемещения кулисы КПП с нажатой педалью сцепления. Но передачи на грузовых автомобилях должны включаться не напрямую, а поэтапно. Теоретически, это снижает нагрузку на мотор при езде с полной загрузкой, а при работе с пустым кузовом – экономит топливо.

Привычными режимами работы коробки переключения передач КамАЗа являются повышенный «В», или пониженный «Н». В машинах, оснащенных КПП с мультипликатором, переключение с режима «В» на режим «Н» осуществляется за счет опускания специального одиночного рычага делителя.

Важно знать, как включать повышенную передачу при езде на КамАЗе с полной загрузкой: первые 4 передачи опытные водители рекомендуют включать в утяжеленном вторичном режиме «Н», а затем перевести 4-ю скорость на режим «В», переключиться на 5-ю пониженную, и далее перейти на «В». Порядок переключения может меняться, в зависимости от конкретной модели КПП

Управление коробкой передач

Передачи в коробке передач переключать рычагом переключения передач, расположенным справа от сиденья водителя. Переключение передач выполнять при выключенном сцеплении. Педаль сцепления нажимать до упора. Включение и переключение передач производить при минимальных оборотах холостого хода. Начало движения осуществлять только с первой передачи (во избежание преждевременного выхода из строя сцепления). Для быстрого разгона автомобиля на хорошей дороге и в тяжелых условиях рекомендуется использовать все передачи последовательно согласно схемам переключения передач. В автомобилях с тросовым приводом управления механизмом переключения передач применяется коробка передач с сервошифтом. Сервошифт служит для облегчения переключения передач, к нему подводится воздух от пневмосистемы автомобиля.

Внимание! Не переключать передачи до достижения величины рабочего давления в пневмоприводе (от 6,5 до 8,0 кгс/см 2 ) для исключения обрыва троса вследствие того, что сервошифт не разовьет необходимого усилия. При наличии в коробке передач делителя в рукоятку рычага переключения передач вмонтирован переключатель управления делителем передач (см

рис. Рычаг переключения передач). Переключателем может быть включена высшая «В» или низшая «Н» передача в делителе. Рекомендуется использовать весь диапазон низших и высших передач. Для перехода с высшей передачи на низшую, и, наоборот (без переключений рычага), необходимо перевести переключатель управления делителем передач в нужное положение, а затем нажать и после небольшой (1 секунда) выдержки отпустить педаль сцепления – передача включится автоматически. Для одновременного переключения рычага и включения высшей или низшей передачи установить переключатель управления делителем в положение «В» или «Н», нажать педаль сцепления и переключить рычаг

При наличии в коробке передач делителя в рукоятку рычага переключения передач вмонтирован переключатель управления делителем передач (см. рис. Рычаг переключения передач). Переключателем может быть включена высшая «В» или низшая «Н» передача в делителе. Рекомендуется использовать весь диапазон низших и высших передач. Для перехода с высшей передачи на низшую, и, наоборот (без переключений рычага), необходимо перевести переключатель управления делителем передач в нужное положение, а затем нажать и после небольшой (1 секунда) выдержки отпустить педаль сцепления – передача включится автоматически. Для одновременного переключения рычага и включения высшей или низшей передачи установить переключатель управления делителем в положение «В» или «Н», нажать педаль сцепления и переключить рычаг.

Рычаг переключения передач

Для коробок передач моделей 144, 154 переключение передач осуществлять согласно схемам (см. рис. Схема переключения передач в коробке передач модели 144 и Схема переключения передач в коробке передач модели 154).

Схема переключения передач в коробке передач модели 144

Схема переключения передач в коробке передач модели 154

Для коробки передач модели ZF 9S1310 переключение передач осуществлять согласно схеме (см. рис. Схема переключения передач в коробке передач модели ZF 9S1310):

  • 1-2-3-4-низшие передачи (низший диапазон демультипликатора);
  • 5-6-7-8-высшие передачи (высший диапазон демультипликатора).

При замедлении переключать передачи только последовательно:8-7-6-5-4-3-2-1. При движении всегда держать передачу включенной.

Схема переключения передач в коробке передач модели ZF 9S1310

Пониженная передача «С» предназначена для трогания в тяжелых дорожных условиях и для маневрирования.

Внимание! Для коробок передач строго запрещается:

  • переключаться с высшего диапазона демультипликатора на низший диапазон демультипликатора при скорости более 30 км/час (для коробок передач ф. «ZF»);
  • двигаться при нейтральном положении рычага переключения передач;
  • включать передачу заднего хода (R) при неполной остановке автомобиля и при вращении ведомого диска сцепления.

Переключение передач в демультипликаторе происходит автоматически: включение высшей передачи — при переходе рычага управления коробкой передач из положения четвертой в положение пятой, низшей — при переключении с пятой на четвертую. При переводе рычага через положение «◊» срабатывает клапан, обеспечивающий автоматическое переключение демультипликатора. При включении низшего диапазона в демультипликаторе на панели приборов загорается контрольная лампа

Зачем нужен делитель в коробке передач?

Что, 6 ступеней даже мало?. Даже в стародавнем грузовике можно встретить КПП с 12-16 ступенями. Но ступени сами по себе как бы ненастоящие — это коробка передач с демультипликатором. Переведя данное слово, мы получим «делитель». Что такое коробка передач с делителем, и зачем это все изобреталось? По традиции в конце будет видео, где водитель Камаза продемонстрирует вам делитель воочию.

«Демультипликатор» — давайте это словечко разберем. Приставка «де» говорит об отрицательном действии. Слово multiplication означает «умножение». Демультипликатор является механизмом автомобильной трансмиссии, призванным увеличить крутящий момент. Помимо делителя, бытуют у нас и другие термины-синонимы – раздаточная коробка с пониженной передачей или дополнительная КПП.

Делитель традиционно ставится на автомашины, которым предстоит эксплуатироваться в тяжелых условиях, где упомянутых выше 4-6 передач явно не хватает, мягко говоря. К примеру, водитель чувствует, что силовой агрегат работает в натяг, с ощутимыми перегрузками, когда включена 4-я передача, но при переходе не 3-ю скорость обороты чрезвычайно велики. Между тем, перекручивание очень сильно вредит всем деталям пламенного сердца.

И тут волшебный делитель оказывается незаменимым. Путем переключения демультипликатора водитель получает определенное промежуточное передаточное число – что-то вроде 3.5 передачи. Объясняю, как могу: передаточное число 4-й передачи при отключенном делителе пребывает между числами 3-й и 4-й передач с делителем (высших, конечно).

Делитель на Камазе установлен между узлом сцепления и МКПП. Он являет собой некую двухступенчатую коробку, содержащую прямую ступень и повышенную. Если машина едет пустой, можно включить повышенную передачу. Когда нагрузки велики, у демультипликатора активируется вторая имеющаяся ступень.

Что надо понимать под словом «нагрузки»? Да все что угодно – движение на груженой машине в гору, буксировку прицепа с грузами, езду на тягаче с полуприцепом при полной загрузке, в наблагоприятных метеоусловиях и т.п. Чтобы узнать, сколько передач у машины с делителем, надо умножить число скоростей обычной КПП на число режимов-передач демультипликатора .

Так что Камаз у нас получается уже не с пятью, а с десятью скоростями. Ну, а у вас неплохо получается читать мои статьи, если вы дошли до этого места.

Подписывайтесь на канал, комментируйте, ставьте лайки – ваше признание бесценно!

Какие ошибки в эксплуатации могут привести к поломке КПП?

В транспортных средствах КамАЗ 6520 и 5460 используются трансмиссии 16S151ZF-ECOSPLIT. К машине прилагается мануал по эксплуатации таких КПП. На практике они часто выходят из строя именно из-за неправильной эксплуатации. Поэтому автовладельцу необходимо внимательно изучить инструкцию, чтобы соблюдать требования и не допускать ошибок.

Рассмотрим основные ошибки, которые допускают автовладельцы при эксплуатации коробки передач:

  1. Когда водитель переключает скорость, педаль сцепления должна быть выжата до упора. Если вы не выжимаете сцепление до конца, в результате это приведет к ускоренному износу синхронизаторных устройств трансмиссии.
  2. Одно из главных требований — запрещается переключаться с повышенных передач на пониженные. То есть переходить с 5, 6, 7 или 8 скорости на 1, 2, 3 и 4, если скорость движения транспортного средства составляет больше 30 км/ч. Такая ошибка быстро приведет к выходу из строя синхронизатора демультипликатора.
  3. При необходимости переключиться с повышенной скорости на пониженную, делать это нужно последовательно. Перескакивать через передачу нельзя, поскольку это также станет причиной разрушения синхронизаторов трансмиссии. Если нужно переключиться на повышенную скорость, то такое переключение допускается.
  4. Нельзя полностью обхватывать рычаг коробки, переключаясь с одного диапазона скоростей на другой. Процесс переключения должен осуществляться открытой ладонью.
  5. При необходимости перейти из нейтрального положения I в положение II нужно действовать легким ударом открытой ладони, сцепление при этом не включается. Так переключается демультипликатор.
  6. Нельзя при езде на нейтральной скорости перемещать селектор вправо или влево для поиска нейтралки. В камазовской коробке передач есть крепления, которые фиксируют селектор КПП в нейтральном положении. Причем держат они его между третьей и четвертой скоростями в пониженном диапазоне, а также между пятой и шестой скоростью в повышенном.
  7. Нельзя двигаться накатом под уклон. Маслонасос трансмиссии вращается от движения первичного вала коробки. Когда машина двигается накатом, мотор функционирует на холостом ходу, а маслонасос на пониженных оборотах. Из-за этого образуемое насосом давление будет недостаточным для оптимальной смазки подшипниковых элементов. А если смазки не хватит, то подшипники быстро перегреются.
  8. Не допускается буксировка транспортного средства при подсоединенном карданном валу от коробки передач к ведущему мосту либо к раздаточной трансмиссии. Имеются в виду полноприводные авто. При невыполнении этого правила маслонасос коробки может выйти из строя в результате недостатка смазки.
  9. При запуске мотора буксировкой нужно использовать только скорости повышенного диапазона.
  10. Перед тем как оставить КамАЗ на парковке, нужно выставить селектор КПП в левое нейтральное положение.
  11. Отдельно скажем про задний ход. Его активация возможна при полной остановке машины и падении холостых оборотов до минимума. Это допускается спустя 10 секунд после отключения сцепления.

Какие ошибки в эксплуатации могут привести к поломке КПП?

В транспортных средствах КамАЗ 6520 и 5460 используются трансмиссии 16S151ZF-ECOSPLIT. К машине прилагается мануал по эксплуатации таких КПП. На практике они часто выходят из строя именно из-за неправильной эксплуатации. Поэтому автовладельцу необходимо внимательно изучить инструкцию, чтобы соблюдать требования и не допускать ошибок.

Рассмотрим основные ошибки, которые допускают автовладельцы при эксплуатации коробки передач:

  1. Когда водитель переключает скорость, педаль сцепления должна быть выжата до упора. Если вы не выжимаете сцепление до конца, в результате это приведет к ускоренному износу синхронизаторных устройств трансмиссии.
  2. Одно из главных требований — запрещается переключаться с повышенных передач на пониженные. То есть переходить с 5, 6, 7 или 8 скорости на 1, 2, 3 и 4, если скорость движения транспортного средства составляет больше 30 км/ч. Такая ошибка быстро приведет к выходу из строя синхронизатора демультипликатора.
  3. При необходимости переключиться с повышенной скорости на пониженную, делать это нужно последовательно. Перескакивать через передачу нельзя, поскольку это также станет причиной разрушения синхронизаторов трансмиссии. Если нужно переключиться на повышенную скорость, то такое переключение допускается.
  4. Нельзя полностью обхватывать рычаг коробки, переключаясь с одного диапазона скоростей на другой. Процесс переключения должен осуществляться открытой ладонью.
  5. При необходимости перейти из нейтрального положения I в положение II нужно действовать легким ударом открытой ладони, сцепление при этом не включается. Так переключается демультипликатор.
  6. Нельзя при езде на нейтральной скорости перемещать селектор вправо или влево для поиска нейтралки. В камазовской коробке передач есть крепления, которые фиксируют селектор КПП в нейтральном положении. Причем держат они его между третьей и четвертой скоростями в пониженном диапазоне, а также между пятой и шестой скоростью в повышенном.
  7. Нельзя двигаться накатом под уклон. Маслонасос трансмиссии вращается от движения первичного вала коробки. Когда машина двигается накатом, мотор функционирует на холостом ходу, а маслонасос на пониженных оборотах. Из-за этого образуемое насосом давление будет недостаточным для оптимальной смазки подшипниковых элементов. А если смазки не хватит, то подшипники быстро перегреются.
  8. Не допускается буксировка транспортного средства при подсоединенном карданном валу от коробки передач к ведущему мосту либо к раздаточной трансмиссии. Имеются в виду полноприводные авто. При невыполнении этого правила маслонасос коробки может выйти из строя в результате недостатка смазки.
  9. При запуске мотора буксировкой нужно использовать только скорости повышенного диапазона.
  10. Перед тем как оставить КамАЗ на парковке, нужно выставить селектор КПП в левое нейтральное положение.
  11. Отдельно скажем про задний ход. Его активация возможна при полной остановке машины и падении холостых оборотов до минимума. Это допускается спустя 10 секунд после отключения сцепления.

Схема воздушной системы КАМАЗ 5320 с делителем

Воздушная система КамАЗа 5320 — 53212 — 55102

Воздушная система КамАЗа 5320 - 53212 - 55102Воздушная система КамАЗа 5320 — 53212 — 55102

Упрощённая воздушная система КамАЗа старого образца

Упрощённая воздушная система КамАЗа старого образцаУпрощённая воздушная система КамАЗа старого образца

Ремонт кнопки вкл делителя КПП и из за чего жрёт ползуны синхрона делителя КПП

Ремонт кнопки вкл  делителя КПП и из за чего жрёт ползуны синхрона делителя КППРемонт кнопки вкл делителя КПП и из за чего жрёт ползуны синхрона делителя КПП

Редукционный клапан, замер рабочего давления и его ремонт

Редукционный клапан, замер рабочего давления и его ремонтРедукционный клапан, замер рабочего давления и его ремонт

Подключение воздуха на управление делителем КПП zf-16

Подключение воздуха на управление делителем КПП zf-16Подключение воздуха на управление делителем КПП zf-16

Проверка воздушной системы КАМАЗ.Трансформация тягача в самосвал .

Проверка воздушной системы КАМАЗ.Трансформация тягача в самосвал .Проверка воздушной системы КАМАЗ.Трансформация тягача в самосвал .

Тормозная система КАМАЗ

Тормозная система КАМАЗТормозная система КАМАЗ

Пневматическая тормозная система

Пневматическая тормозная системаПневматическая тормозная система

Как установить ускоритель на КАМАЗ

Как установить ускоритель на КАМАЗКак установить ускоритель на КАМАЗ

Установка кэм-10 в камаз

Установка кэм-10 в камазУстановка кэм-10 в камаз

Также смотрите:

  • Разборка коробки передач КАМАЗа
  • Водителю КАМАЗа оторвало ногу
  • Военный КАМАЗ 5350 вес
  • Седельно сцепное устройство КАМАЗ 5410
  • Ремонт платформ КАМАЗа
  • Кабина КАМАЗа первого
  • Параметры грузовых автомобилей КАМАЗ
  • Что лучьше КАМАЗ или маз
  • Анимация КАМАЗа 5460
  • Трубки топливные высокого давления КАМАЗ 5511
  • Подъемный цилиндр на КАМАЗ 65115
  • Нет циркуляции в системе охлаждения КАМАЗа
  • Объем охлаждающей жидкости КАМАЗ 5350
  • КАМАЗ 65201 ширина
  • Устройство седельное КАМАЗ нагрузка

Коробка передач автомобиля КАМАЗ 4310

Устройство и ТО автомобиля КамАЗ 4310

Устройство и ТО автомобиля КамАЗ 4310Устройство и ТО автомобиля КамАЗ 4310

Устройство и ТО автомобиля КамАЗ 4310Устройство и ТО автомобиля КамАЗ 4310

КПП на автомобиле камаз (схема переключения) для подписчиков

КПП на автомобиле камаз (схема переключения) для подписчиковКПП на автомобиле камаз (схема переключения) для подписчиков

Трогание с места, движение и остановка на автомобиле КАМАЗ 4310.

Трогание с места,  движение и остановка на автомобиле КАМАЗ 4310.Трогание с места, движение и остановка на автомобиле КАМАЗ 4310.

Камаз — 55111

https://youtube.com/watch?v=Pofeh2P0ers

Коробка передач на русской машине КАМАЗ

Коробка передач на русской машине КАМАЗКоробка передач на русской машине КАМАЗ

Устройство Шасси Автомобиля КАМАЗ 4310.

Устройство Шасси Автомобиля КАМАЗ 4310.Устройство Шасси Автомобиля КАМАЗ 4310.

Камаз 55111,про кпп и подьем кузова

Камаз 55111,про кпп и подьем кузоваКамаз 55111,про кпп и подьем кузова

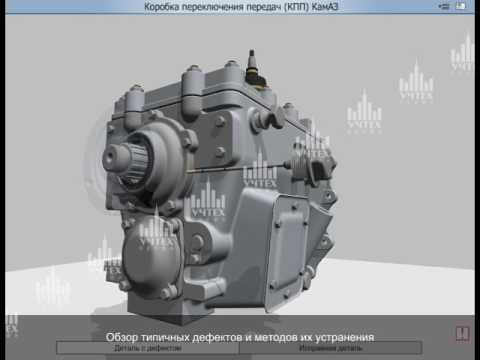

Компьютерный тренажер «Ремонт КПП автомобиля КАМАЗ»

Компьютерный тренажер «Ремонт КПП автомобиля КАМАЗ»Компьютерный тренажер «Ремонт КПП автомобиля КАМАЗ»

Первичный осмотр КПП КАМАЗ

Первичный осмотр КПП КАМАЗПервичный осмотр КПП КАМАЗ

Сцепление автомобиля КАМАЗ 4310.

Сцепление автомобиля КАМАЗ 4310.Сцепление автомобиля КАМАЗ 4310.

  • Что такое КАМАЗ 45143 112 15
  • КАМАЗ 43118 схема работы раздатки
  • Габариты кузова КАМАЗа сельхозника
  • КАМАЗ кс 55713 2001
  • Какое масло лить в КАМАЗ 5490
  • Слабые места КАМАЗа 6520
  • КАМАЗ 5320 регулировка свободного хода педали сцепления
  • Предназначение КАМАЗа самосвала
  • Разборка коробки передач КАМАЗа
  • КАМАЗ 5490 датчиком топлива
  • Выкидывает масло из заливной горловины КАМАЗ
  • Какая должна быть температура двигателя КАМАЗ
  • Пневмоцилиндром от КАМАЗ
  • Щиток приборов на КАМАЗе 65116
  • Затонувшие КАМАЗы видео

Главная » Лучшее » Коробка передач автомобиля КАМАЗ 4310

kamaz136.ru

Правила переключения в разных условиях

Переключения скоростей зависят от различных условий, в которых осуществляет движение автомобиль. Следует выполнять эти правила, чтобы в ходе использования КПП не произошел выход ее из строя.

Подъем

Во время подъема надо переключить КПП на режим H, в результате чего трансмиссия начнет работать при повышенном напряжении.

Следует выполнять правила:

  1. При переключении с 1 на 2 передачу при подъеме на КамАЗе надо использовать способ двойного выжимания педали сцепления.
  2. Чтобы коленвал правильно работал при переключении передач, нужно пользоваться педалью подачи горючего, ее тоже надо периодически нажимать. При этом можно преодолеть любой самый крутой подъем.
  3. Число оборотов вала при подъеме должно быть больше 2000 об/мин. Иначе двигатель может отключиться, что во время движения по автомобильной дороге может вызвать аварию.
  4. Во время подъема переключаетесь на нужный режим, это облегчит работу мотора и всех узлов машины.

Спуск

Некоторые шоферы при спуске с горы выключают мотор, чтобы экономить бензин. Такого нельзя допускать на КамАЗе.

Если выключить ДВС во время поездки, то электроусилитель не будет выполнять свои функции, что приведет к блокировке руля.

Торможение КамАЗа происходит не только в результате прекращения работы мотора, но и при помощи активации вспомогательной тормозной системы. Когда большегрузный автомобиль преодолевает спуск и водитель включает вспомогательные тормоза, нельзя выжимать сцепление и переключаться с одной передачи на другую.

Обледенелые участки

Ехать на грузовике по обледенелым участкам надо с максимальным запасом скорости и хода. Во время торможения необходимо использовать вспомогательную систему остановки мотора. Если нужно выполнить срочное торможение, то оператор должен остановить колеса прицепа. Если не учитывать этого правила, можно попасть в занос.

Притормаживать ДВС можно только в виде исключения, так как это может привести к его износу. При торможении колеса не должны проскальзывать. Чтобы этого избежать, надо выключить пониженную скорость, что поспособствует снижению вращения коленвала.

Занос

При заносе нельзя выключать сцепление. Когда грузовик заносит, нужно повернуть руль в сторону заноса. Если КамАЗ забуксовал, требуется снять ногу с педали газа и нажать дифференциал. Это необходимо выполнить с помощью регулятора, имеющегося на щитке. В результате на панели включится индикатор. Начать ход надо со второй повышенной передачи. После преодоления заноса следует разблокировать дифференциал.

Вопросы ТО и ремонта механизма переключения передач делителя

Рассматриваемый агрегат не нуждается в специальном обслуживании, необходимо лишь периодически проверять и устанавливать рекомендуемый ход переключателя передач и зазор в клапане включения делителя. Порядок проведения этих операций прописан в инструкции по эксплуатации и ремонту грузовика

При этом важно помнить, что любые регулировки должны проводиться при нормальном давлении воздуха в пневматической системе и при правильно отрегулированном сцеплении

При износе деталей механизма и их поломке целесообразна полная замена механизма в сборе (либо отдельно механизма и воздухораспределителя). После такой замены следует провести указанные выше регулировки, и если все выполнено верно, то автомобиль сразу же будет готов к эксплуатации.

Другие статьи

#Шланг УРАЛ системы накачки шин Шланг УРАЛ системы накачки шин: бесперебойная подача воздуха на колеса грузовика
04.11.2020 | Статьи о запасных частях

Грузовые автомобили «Урал» оснащаются системами регулирования давления воздуха в шинах, в которых применяются гибкие трубопроводы — шланги. О том, что такое шланги системы накачки шин, каких типов они бывают и как они устроены, а также об их выборе, замене и обслуживании читайте в данном материале.

#Мотор-редуктор стеклоочистителя Мотор-редуктор стеклоочистителя: надежная работа автомобильных «дворников»
28.10.2020 | Статьи о запасных частях

В современных транспортных средствах предусмотрена вспомогательная система, обеспечивающая комфортное движение при осадках — стеклоочиститель. Привод данной системы осуществляется мотором-редуктором. Все об этом агрегате, его конструктивных особенностях, выборе, ремонте и замене — читайте в статье.

#Рассеиватель фонаря заднего Рассеиватель фонаря заднего: стандартный цвет светосигнальных приборов
21.10.2020 | Статьи о запасных частях

Современные транспортные средства оснащаются светосигнальными приборами, установленными в передней и задней части. Формирование светового пучка и его окрашивание в фонарях обеспечивается рассеивателями — все об этих деталях, их типах, конструкции, выборе и правильной замене читайте в данной статье.

#Бачок ГЦС Бачок ГЦС: надежная работа гидропривода сцепления
14.10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Добавить в

Без категории (16)

Купить оптом (23)

Для МихМихалыча (123)

Новая группа избранного

Добавить

Коробка переключения передач КПП-14

Размеры (в метрах): Ширина — 0.6; Высота — 0.5; Длина — 1.

На старых моделях грузовиков Камского Автомобильного Завода применялась коробка передач КамАЗ без делителя. Она оснащена пятью ступенями переднего и одной ступенью заднего хода. Коробка передач КамАЗ КПП 14 не имеет повышенных и пониженных ступеней, поскольку в её комплектации ещё не применялся делитель. КПП КамАЗ 14 может быть модифицирована установкой делителя. В таком случае, она соответствует определению 15-й модели.

На какие модели автомобилей подходит КПП 14 от КАМАЗ 4310.

Только на модели 4310, 43105,43101 ранних годов производства. А также на 43114 и 65111. Данный агрегатный узел уже не выпускается, в настоящее время производится обновлённая модификация КПП–142.

Этот агрегат широко использовался на ранних выпусках КамАЗов.

Характеристики КПП-14, передаточные числа: 1. для первой передачи – 7,62; 2. второй – 4,03; 3. третьей – 2,50: 4. четвёртой – 1,53; 5. пятой – 1,0; 6. и для заднего хода – 7,38.

Числа приведены для модели 14, в модификациях механизма 141, 142 и 144 значения передаточных чисел отличаются. В частности на автомобилях Урал прямая передача четвёртая, а пятая – скоростная. КПП-14 КамАЗ снабжена пятой прямой скоростью.

Коробка передач модели 14 1 — вал ведущий; 2 — крышка заднего подшипника ведущего вала; 3, 23 — прокладки регулировочные; 4 — шток рычага; 5 — кольцо защитное; 6 — крышка опоры рычага; 7 — сухарь опоры рычага; 8 — кольцо уплотннтельное; 9 — опора штока; 10 — пружина; 11 — опора рычага переключения передач; 12 — ось блока шестерен заднего хода: 13, 31-шайбы упорные; 14 — блок шестерен заднего хода; 15 — роликоподшипник: 16 — болт со штифтом; 17 — шайба стопорная; 18 — крышка верхняя; 19, 32, 36 — прокладки уплотнительные; 20 — крышка заднего подшипника ведомого вала; 21 — кольцо стопорное; 22 — шарикоподшипник задний ведомого вала: 24 — червяк привода спидометра; 25, 39 — манжеты уплотнптельные; 26 — гайка крепления фланца; 27 — фланец крепления карданного вала; 28 — стакан заднего подшипника промежуточного вала; 29 — крышка подшипника; 30 — роликоподшипник сферический: 33 — вал промежуточный; 34- картер коробки передач; 35- вал ведомый; 37 — крышка переднего подшипника промежуточного вала; 38 — картер сцепления; 40 — вилка выключения сцепления; 41-вал вилки выключения сцепления; 42 — муфта выключения сцепления

Коробка передач модели 14. Вид сзади: 1- рычаг переключения передач; 2 — штифт уплотнительный; 3 -винт установочный; 4 — рычаг вала вилки выключения сцепления; 5 — крышка люка отбора мощности; 6 -прокладка уплотнительная; 7 — пробка с указателем уровня масла; 8 — пробка сливная с магнитом; 9 — пробка сливная; 10 — шестерня привода спидометра; 11 — втулка шестерни; 12 — шестерня ведущая привода датчика спидометра; 13 — шестерня ведомая привода датчика спидометра; 14 — валик привода спидометра; 15 — манже-та уплотнительная; 16 — фланец датчика спидометра

Сливайте масло из картера, когда оно еще теплое от нагрева при работе, вывернув три пробки ,1, 3, 4 на автомобиле с делителем (1 и 4— без делителя). Очистите магнитные пробки от грязи и после слива отработавшего масла установите их на место.

Для промывки картеров коробки передач и делителя перед заливкой свежего масла используйте 12 л моторного масла. Прокрутите шестерни коробки двигателем на нейтральной передаче в течение 10 мин, после этого слейте моторное масло и заправьте коробку до уровня трансмиссионным маслом, пустите двигатель на 3. 5 мин и после этого долейте масло, если уровень понизится.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КОРОБКИ ПЕРЕДАЧ, ПРИЧИНЫ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Коробка КамАЗ 16 и ZF

Этот вид трансмиссии используется на автомобилях КамАЗ-65115, а так же полно приводных КамАЗ-43150 КамАЗ-4310 и др. Особенность механизма в автоматическом переключении повышенного и пониженного режима. Это означает, что при переключении с передачи 4 на передачу 5 повышенный режим активируется автоматически. Наоборот, переключение с передачи 5 на передачу 4 автоматически активирует пониженный режим. О выполнении переключения сигнализирует индикатор на панели приборов.

Схема переключения ZF 9S109:

Некоторые модели коробок ZF, например, 9S109, со вспомогательной передачей «C». Режим предназначен для передвижения и манёвра в сложных условиях (снег, лёд, грязь).

Оцените статью
Рейтинг автора
5
Материал подготовил
Илья Коршунов
Наш эксперт
Написано статей
134
Добавить комментарий
