Инструкция по замене ремня генератора на автомобиле lada kalina

Как поменять ремень генератора на различных двигателях

Место крепления генератора на 8-клапанных моторах зависит от наличия насоса гидроусилителя руля. Если насос ГУР установлен, то генератор ставят над ним, используя крепление, аналогичное применяемому на 16-клапанных моторах. Поэтому технология замены ремня генератора на 8-клапанных моторах без ГУР и кондиционера отличается от такой же операции на любом другом двигателе.

8-клапанный двигатель без ГУР

Ослабьте гайку, которая фиксирует генератор на направляющей планке и подвиньте его к двигателю. Снимите старый ремень и наденьте новый. Отведите генератор от мотора и немного закрутите гайку. Закручивайте натяжной болт и время от времени одним пальцем нажимайте на ремень посередине между шкивами генератора и коленчатого вала. Он должен продавиться на 1 см. Если продавливается сильней, необходимо немного закрутить болт. Если продавить ремень не получается, ослабьте затяжку болта. Закончив регулировку натяжения ремня, закрутите фиксирующую гайку.

https://youtube.com/watch?v=h8FNyHV8_X4

8-клапанный мотор с ГУР и 16-клапанный двигатель

Снимите переднее правое колесо и пластиковый подкрылок. Подставьте под двигатель домкрат. Некоторые автолюбители и мастера предпочитают использовать для этого не домкрат, а подставку, регулируя высоту двигателя подниманием и опусканием кузова. Но такой способ гораздо менее безопасен, потому что невозможно установить опорную подставку. Без нее любые работы под автомобилем сопряжены со смертельным риском

Ослабьте фиксирующий болт регулировочного ролика и с помощью ключа установите минимальное натяжение ремня генератора. Открутите крепление передней подушки двигателя и поднимите мотор таким образом, чтобы он поднялся над болтом подушки. Снимите ремень с ролика, шкивов коленчатого вала и генератора, насосов ГУР и кондиционера. Полностью выкрутите фиксирующий болт натяжного ролика и снимите ролик. При каждой замене ремня генератора, а также при обнаружении выступающей из него смазки, ролик необходимо обязательно менять.

Вытащите ремень, затем установите новый. Не перепутайте порядок прохождения ремня через шкивыг и ролики. Установите натяжной ролик и отрегулируйте натяжение ремня, как описано выше.

Выбор нового ремня генератора для Калины

Фирменные ремни надежнее

После того как автомобиль прошел определенный километраж, требуется заменить ремень ГРМ. Прежде чем приступать к замене, нужно выбрать и приобрести деталь, которая должна соответствовать всем стандартам для обеспечения комфортной эксплуатации в течение указанного периода.

Из-за нюансов структуры системы привода наблюдается прямая зависимость натяжения и размера ремня от того, установлен ли в автомобиле кондиционер. В случае его наличия длина ремня должна составлять более 1 м, а при отсутствии — только 88 см.

В зависимости от года выпуска Калина имеет различные изменения конструкции системы привода, поэтому на моделях раннего периода ремень ГРМ должен иметь длину в 82 см.

Замена Ролика Натяжителя Ремня Генератора Калина

09 Май

Подмена ремня генератора на Калине

От ремня генератора зависит верная работа самого генератора и всей электросистемы автомобиля. Если ремень износился либо очень провис есть опасность, что генератор не будет производить ток и аккумулятор стремительно разрядится. Завести авто будет очень проблематично. Откажет вся электросистема.

Найти, нужно ли менять ремень, достаточно трудно, но некие признаки могут на это указать:

  • при заведенном движке свет фар становится слабеньким, мерклым;
  • посторонние шумы, свист при заводке автомобиля.;
  • после пробега 30 50 тыс. на Калине стоит проверить исправность ремня. Он может иметь трещинкы, «сломы» зубцов, порезы, замасливание либо расслоение резины, что может привести к обрыву ремня. В этом случае его лучше поменять.

Выбор ремня и его цена

Если конструкция генератора имеет натяжитель, то длина ремня – 883мм. Это в подавляющем большинстве случаев на Калине 8 клапанов. Если генератор как на Гранте, длина – 823мм.

При выборе производителя следует учитывать, что официальным поставщиком этих ремней для АвтоВАЗа является компания GATES, потому предпочтение следует дать ее продукции.

Также создают ремни конторы БТР (много нехороших отзывов), Continental, Finwhale, и ANDYCAR. Лучше приобрести Dayco 825 (производитель GATES), эластичные ремни имеют маркировку Poly-V, если ее нет, то ремень жесткий.

Стоимость ремней приблизительно от 500 до 1000 рублей.

Лада калина

(ladakalina ) снятиеремня генератора ,замена ролика генератора , ремонтролика генератора , посторонни…

Каталожный номер 21230-1041056-11.

Цены на ремень генератора варьируются в среднем от 300 до 400 рублей в зависимости от производителя, что не бьет по карману.

Процесс натяжения ремня ГРМ

Для определения натяжения необходимо с усилием нажать на ремень ГРМ рукой. Желательно использовать специальный инструмент, который можно приобрести в любом автомобильном магазине. Под воздействием усилия ремень должен прогнуться не более чем на 8-10 мм вниз.

Отсутствие прогиба свидетельствует о чрезмерном натяжении, что является отклонением и требует регулировки. Если натяжение недостаточно сильное, при работе механизма будет наблюдаться так называемое соскальзывание по шкифам. Этот процесс опасен для работы аккумулятора, так как последний не получает необходимой электрической энергии, вследствие чего совсем или частично не выполняется его подзарядка. В результате аккумулятор портится и быстро выходит из строя.

Если при натяжении ремня наблюдается увеличение нагрузки во время эксплуатации машины с кондиционером или без него, то раньше теряют свою работоспособность натяжной ролик и подшипники, взаимодействующие с генератором.

Отметка для правильной натяжки ремня

При обнаружении несоответствия натяжения следует выполнить ряд манипуляций, направленных на исправление ситуации. С целью ослабления натяжения необходимо, используя специальную шпильку регулировки, выполнять вращения по часовой стрелке до получения требуемого уровня натяжения. По ходу работы нужно проверять натяжение специальным прибором. Для усиления натяжения шпильку регулировки следует проворачивать в обратную сторону, также контролируя изменения.

Шестнадцатиклапанная калина просто радует простотой своего обслуживания.

Старый Gates, пробег 40 тысяч. Да-да, по регламенту замена через 30 тысяч.

Ремень давно просился на замену, новый был куплен и лежал в багажнике вместе с роликом. Замену ремня пришлось совместить с заменой радиатора. Пролистал полсотни страниц на форумах, ничего не запомнил, пошел менять. У меня уже было много чего откручено, но, на всякий случай перечислю подробно:

1. Снимаем бачок омывателя, трубки не трогаем. Нужны головки 8,10. 2. Ослабляем натяжения ремня. Ключи 19, 8. 3. Снимаем колесо. 4. Откручиваем растяжку рычага передней подвески (одна гайка 24 и по три болта 17). 5. Снимаем брызговик двигателя. Кучка саморезов с головкой 8 и два болтика 10. 6. Домкратим двигатель за кронштейн подушки так, чтобы только немного его подпереть. Домкрат ставим не у самого края кронштейна, немного вглубь моторного отсека. Иначе он помешает протолкнуть новый ремень и снять старый не разрезав его. Смотреть по месту. 7. Сначала откручиваем две гайки и болт крепления подушки к кузову (сверху подушки). 8. Приопускаем двигатель чуть-чуть вниз, чтобы снять нагрузку с двух оставшихся болтов. 9. Потом откручиваем два болта крепления подушки к кронштейну (по центру). Нужна головка Torx E14. 10. Снимаем подушку, через образовавшуюся щель меняем ремень. 11. Поддеваем крышечку ролика натяжителя. Откручиваем ролик. РЕЗЬБА ЛЕВАЯ! Меняем. 12. Собираем все обратно.

Подушка висит на одном болте

Когда приопускал двигатель, подушка задела за пластиковые пистоны под саморезы крепления брызговика (квадратные такие), пришлось выдернуть их.

Одна гайка отвернулась вместе со шпилькой. Завернул обратно как болт.

Новый ремень на месте, осталось натянуть.

На форумах опять десяток тем на сотни страниц, как натянуть ремень. Как делал я:

1. Натянул ремень несильно. 2. Завел двигатель, постепенно включал электроприборы, свет, печку и кондиционер. 3. Засвистело — подтянул еще пару оборотов. 4. Завел двигатель, дал нагрузку, засвистело, подтянул. 5. Через день эксплуатации ремень немного растянулся, засвистел. Подтянул окончательно.

Совет: не покупайте наборы Torx с головками на 3/8 дюйма в составе. Под них вороток или переходник проблема найти, лучше набор 1/4 + 1/2 дюйма.

Если долго мучиться, что-нибудь получится. Удачных ремонтов!

Ремень генератора – важный элемент «жизнедеятельности» вашего авто. От его целостности и правильности натяжения во многом зависит корректность работы генератора, качество зарядки АКБ, а также уровень напряжения в бортовой сети.

При ослаблении ремень начинает свистеть, может повысится износ подшипников генератора. Кроме этого, неправильная натяжка может привести к быстрому разрушению и дальнейшему повреждению самого ремня.

Таких как:

  1. Трещины, лопины.
  2. Неравномерный износ.
  3. Обрыв.

Поэтому вы должны знать, как выполняется регулировка ремня генератора на Калине, что и в какой последовательности делать.

Видео «Замена ремня на Лада Калина»

Автор Kalinin рассказывает о процедуре замены ремня на своей Калине с натяжителем.

Генератор служит для выработки электроэнергии, которой питается вся бортовая сеть в движущемся автомобиле, в том числе и в Лада Калина. Это подразумевает необходимость в бесперебойной работе данного узла. Также посредством генераторной установки происходит подзарядка АКБ. Генератор Лада Калина приводится в действие с помощью ремня, который требует правильной натяжки.

Эксплуатация подразумевает присутствие ситуаций, при которых натяжитель ремня генератора перестает соответствовать требуемому оптимальному значению. Это неизбежно провоцирует перебои с выработкой электроэнергии. В современной отечественной модели Лада Калина в числе наиболее распространенных причин, вызывающих нарушения в данной системе, присутствует неисправностьтакой детали как натяжитель ремня генератора (ролика)

Именно об этом важном элементе практичной Лада Калина далее пойдет речь

Инструкция по замене своими руками

Как поменять и как подтянуть ремешок генераторного устройства на автомобиле Лада Калина? В том случае, если ранее вы уже выполняли подобную задачу, то ее выполнение не займет много времени и сил. Но если с такой проблемой вы сталкиваетесь впервые, то разумеется, лучше будет доверить эту процедуру специалистам на СТО. Будьте аккуратны при выполнении данной задачи, поскольку ошибки могут привести к серьезным последствиям.

Инструменты и материалы

Чтобы правильно выполнить все действия, подготовьте все инструменты и материалы, которые могут потребоваться.

В частности, речь идет о:

  • наборе гаечный ключей, вам потребуются ключи на 8 и 13;
  • новый ремешок для установки;
  • ключ рожковый на 19 (автор видео — канал Kalinin).

Этапы

После того, как все инструменты и материалы будут подготовлены, можно начинать замену ремня:

  1. Для начала отключите двигатель и зажигание, откройте капот своего автомобиля.
  2. Непосредственно сам ремешок расположен в левой части подкапотного отсека. Если вы не можете его найти, то заведите двигатель и посмотрите на моторный отсек. Сам ремень будет вращаться на специальных роликах, вы сможете его увидеть, только не спутайте с ремешком ГРМ.
  3. После того, как будет найдено место установки, вам необходимо с помощью гаечного ключа ослабить болт, который фиксирует шток регулировки на кронштейне. Сделав это, потрогайте сам РГ чтобы убедиться в том, как сильно он натянут. Это необходимо для того, чтобы вы могли объективно оценить, как устанавливать натяжитель после замены РГ.
  4. Когда вы ослабите гайку, вам потребуется накидной ключ на 8, с его помощью откручивается регулировочный шток, это позволит снизить натяжение. Сам шток необходимо выкрутить почти до самого конца. Эти действия позволят максимально ослабить натяжитель РГ. Когда это произойдет, можно заняться демонтажем нижнего крепления, для выполнения этой задачи вам потребуется ключ на 13.
  5. После того, как эти действия будут выполнены, нужно будет отодвинуть регулировочный шток максимально вверх, это позволит произвести демонтаж ремня. Но перед тем, как сделать это, вам надо будет снять его с вала генераторного узла. Когда вам удастся демонтировать часть РГ со шкива, вы сможете его полностью снять с коленвала.
  6. Далее, когда ремень будет демонтирован, его следует внимательно проверить визуально. В том случае, если на его поверхности имеются следы повреждений, то разумеется, деталь подлежит замене. Процедура замены выполняется в обратном порядке.

Фотогалерея «Самостоятельная замена»

1. Ослабление гайки штока

2. Регулировка штока для ослабления РГ

3. Демонтаж РГ с вала генераторного устройства

4. Демонтаж РГ с коленвала

Кронштейн генератора (КАЛИНА, ГРАНТА, КАЛИНА 2)

1. Уникальность

  • Компания Автопродукт разработала для Вас кронштейн генератора улучшенной конструкции, он предназначен для автомобилей семейства Лада Калина 1, 2 и Гранта.
  • Универсальная конструкция позволяет устанавливать кронштейн на 8 и 16 клапанные двигатели с кондиционерами и без. *
  • Использование заводских ремней генератора.

* — Применяется на автомобилях с радиаторами охлаждения, у которых патрубки входа-выхода ОЖ расположены слева (по ходу движения).

2. Проблемы, решаемые установкой кронштейна генератора

  • Свист ремня генератора, и в следствии чего его повышенный износ.
  • Сложность конструкции заводского механизма натяжения, при низком качестве комплектующих, и как следствие его ненадежность. Трудоемкость и сложность его замены в случае поломки, а также высокая цена.
  • Отсутствие регулировки натяжения ремня на 8ми клапанных моторах Калина / Гранта, что значительно снижает срок службы подшипников генератора.

3. Преимущества установки кронштейна от компании Автопродукт

  • Усиленная конструкция.
  • Удобство регулировки.
  • Использование заводского ремня генератора. **
  • Возможность установки на автомобили с кондиционером.

** — Для автомобилей КАЛИНА 2, ГРАНТА без кондиционера и с кронштейном генератора 2190-1041034-00 без натяжителя, возможна установка с заменой ремня на заводской ремень 1118-1041020-00 (6РК883).

4. Технические характеристики

  • Материал: Сталь
  • Покрытие: Цинкование
  • Габариты: 235х185х160 мм
  • Вес: 1,8 кг
  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Выбор нового ремня генератора для Калины

Фирменные ремни надежнее

После того как автомобиль прошел определенный километраж, требуется заменить ремень ГРМ. Прежде чем приступать к замене, нужно выбрать и приобрести деталь, которая должна соответствовать всем стандартам для обеспечения комфортной эксплуатации в течение указанного периода.

Из-за нюансов структуры системы привода наблюдается прямая зависимость натяжения и размера ремня от того, установлен ли в автомобиле кондиционер. В случае его наличия длина ремня должна составлять более 1 м, а при отсутствии — только 88 см.

В зависимости от года выпуска Калина имеет различные изменения конструкции системы привода, поэтому на моделях раннего периода ремень ГРМ должен иметь длину в 82 см.

Пошаговая инструкция по снятию генератора с автомобиля Лада Гранта

Перед переделкой крепления, демонтируем преобразователь со штатного места в моторном отсеке. Для этого выполняем следующие действия:

  1. Помещаем машину в периметр ремонтной зоны, обеспечиваем меры безопасности, фиксируем задний ряд колес противооткатными башмаками. Дополнительно выжимаем рычаг стояночного тормоза.
  2. Открываем капот, отсоединяем клеммы от аккумуляторной батареи, чтобы не допустить короткого замыкания в цепи.


Аккумуляторная батарея

  1. Под днищем машины выкручиваем 6 болтов, временно демонтируем защиту поддона картера.
  2. Снимаем защитный колпачок, клеммы с контактной платы на преобразователе.

Читать дальше: Как заменить диоды в генераторе


Снимает клемы

  1. Выкручиваем гайку верхнего крепления (ключ на «13»), монтажкой подвигаем преобразователь в сторону. Выкручиваем болт нижнего крепления.


Выкручиваем гайку и болт

  1. Сбрасываем ремень генератора со шкивов.
  2. Извлекаем преобразователь в сборе, фиксируем его на поверхности верстака.


Извлекаем преобразователь


Схема деталей

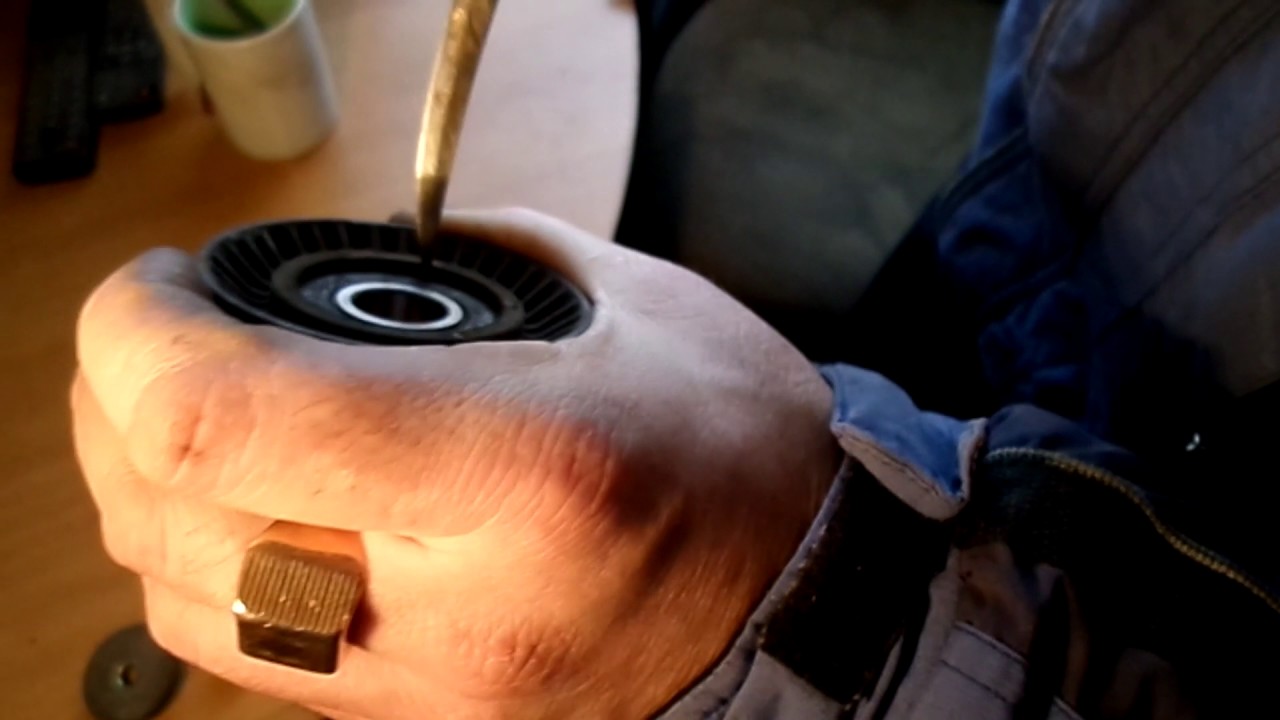

lada kalina(лада калина)замена ролика генератора, снятие ремня генератора калинаlada kalina(лада калина)замена ролика генератора, снятие ремня генератора калина

Писк, свист приводного ремня(ремня генератора).Писк, свист приводного ремня(ремня генератора).

Диагностика неисправностей

При проверке работоспособности узла, рекомендуется придерживаться следующей последовательности действий:

Первым делом необходимо произвести визуальный осмотр ремня и ролика. Для этого нужно открыть капот автомобиля, завести его двигатель и понаблюдать за работой узла

При этом обратите внимание на наличие вибрации ремня и самого ролика.
Второй момент — это проверка натяжения ремня генератора. Все что нужно сделать — ухватиться за ремень рукой (двигатель авто должен быть остановлен) и провернуть его на девяносто градусов в направлении движения часовой стрелки

Если у вас это получилось сделать, то все в порядке. Если угол поворота больше или меньше 90 градусов, то потребуется регулировка.
Третий этап предполагает получение доступа к ролику и его проверку. Для того чтобы получить доступ к изделию необходимо снять ремень. Прежде чем это сделать необходимо, запомнить его изначальное положение. Ремень свободно снимается только после того, как ослаблена регулировочная гайка ролика.
Теперь самое время проверить работоспособность ролика. Покрутите его, при этом обратите внимание, чтобы при прокручивании не происходило заеданий, вращение должно быть свободным. Кроме того, стоит внимательно осмотреть внешнюю пластиковую сторону ролика (по которой движется ремень).  Поверхность исправного устройства должна быть ровная, без глубоких канавок и прочих повреждений покрытия, которые препятствуют вращению ремня или способствуют его износу. Если признаки повреждений присутствуют, деталь для ременного натяжения подлежит замене.

Наиболее частые неисправности

В процессе работы поверхность ролика постоянно соприкасается с ремнем генератора. Кроме того, он находится в непрерывном вращении, что предъявляет дополнительные требования к надежности его подшипников. Большой нагрузке подвергается и кронштейн натяжителя. Отсюда и основные неисправности:

  • Износ подшипника. Он просто вырабатывает установленный ресурс или приходит в негодность из-за попадания на него пыли и грязи.
  • Повреждение рабочей поверхности. Как уже упоминалась, сам ролик сделан из пластика. Несмотря на высокую износоустойчивость, он часто не выдерживает нагрузок. Это проявляется в виде царапин и сколов, которые быстро приводят в негодность ремень генератора.
  • Нарушение соосности. Это означает, что ремень и натяжитель стоят под некоторым углом друг к другу. Соосность может быть нарушена и в горизонтальной, и в вертикальной плоскостях (из-за искривления кронштейна). Это всегда является причиной быстрого износа ремня и самого ролика.

Выбор ремня и ролика

На автомобилях Лада Калина применяются несколько видов ремней.

Тип элемента зависит от модели двигателя и его оснащения:

  1. Версия мотора без кондиционера и натяжителя — длина ремня 823 мм. Штатно применяется Gates (номер 6PK823), но в запчасти такая деталь не поставляется. Для замены используется немного иной ремешок — Gates 6PK823SF.
  2. Вариант агрегата с натяжителем ремня, но без кондиционера — 882-884 мм. Штатная деталь производства Gates (артикул 6PK882). Кроме него часто применяют ремешки — Finwhale BP6883, Dayco 6PK888 или самый дешевый балаковский ремень БРТ882.
  3. Двигатель с кондиционером и натяжителем ремня (мотор 11183) — 1018 мм. Штатный элемент производства Gates (номер 6PK1018). Альтернативными вариантами являются Dayco 6PK1018 или Continental 6PK1015.
  4. На 16-клапанном двигателе модели 21127 с кондиционером и натяжителем используется ремень длиной 995 мм. С завода ставится деталь Gates (6PK995), она же и применяется в качестве запасной.

Конструктивные особенности привода генератора

Чтобы передача осуществлялась надлежащим образом приводной ремень генератора должен быть натянут. В случае его провисания ремень будет проскальзывать на шкивах, а если его перетянуть, то это повысит интенсивность износа подшипников, генератора, рабочих поверхностей шкива и самого ремня.

Поэтому конструктивно предусмотрена регулировка натяжения ремня. Раньше на автомобилях от шкива коленчатого вала во вращение приводился только один генератор, поэтому регулировка натяжки производилась самим генератором.

В таких авто имелось две точки крепления генератора. Относительно одной из них данный элемент мог вращаться, а вторая точка являлась регулировочной. Чтобы произвести натяжку ремня, достаточно было рассслабить гайку регулировочной точки крепления и оттянуть генератор в сторону от двигателя, а затем затянуть гайку. Такая возможность регулировки натяжения возможна благодаря тому, что коленчатый вал приводит только генератор и форма положения ремня не сложная по конфигурации, он располагается только между двумя шкивами.

Одна из схем привода генератора

На более современных автомобилях добавилось количество дополнительного навесного оборудования, которое тоже получило привод от шкива коленчатого вала. К такому оборудованию относится насос гидроусилителя и компрессор кондиционера. А поскольку привод этих двух узлов, а также генератора осуществляется одним ремнем, то организовать регулировку натяжения приводного элемента генератором не получится. Конфигурация положения ремня на таких авто очень сложная, поскольку ремень проводит уже по четырем шкивам, при этом оборудование, которое он приводит в действие, располагается на разных уровнях по отношению друг к другу.

Замена ремня генератора на лада калина

Сразу отметим, что проще всего заменить ремень на моторах, не имеющих натяжителя. При этом замена на других типах ДВС (с натяжителем) также не отличается особой сложностью и вполне может быть выполнена самостоятельно.

Начнем с первого варианта. На 8-и клапанном двигателе без натяжителя замена ремня потребует наличия ключа на 13, а также небольшой по длине плоской отвертки

Обратите внимание, на данном типе ДВС ремень натянут сильно

Рекомендуется использовать только подходящий ремень (например, шестиклиновой ремень POLY-V). Другие ремни использовать не желательно, так как они жесткие и могут сократить ресурс подшипников генератора.

Как натянуть ремень генератора. На Калине 16 кл.Как натянуть ремень генератора. На Калине 16 кл.

Чтобы поменять ремень, болт нижнего крепления генератора откручивается на пару оборотов. Затем потребуется отвернуть гайку верхнего крепления, после чего вытолкнуть болт при помощи отвертки и изъять болт. После генератор опускают к низу так, чтобы проушина прошла через образовавшуюся между радиатором и корпусом телевизора щель.

Теперь остается снять старый ремень, далее ставится новый. Если ремень с трудом натягивается на шкивы, нужно знать, как натянуть ремень генератора. Обычно удается подтянуть его отверткой. Завершает процесс поднятие генератора, что позволит натянуть ремень полностью. Верхний болт вставляется обратно, гайка затягивается. После затягивается нижний болт.

На 8-и клапанном двигателе с натяжителем процесс замены ремня несколько иной. Еще отметим, что если вышел из строя натяжитель ремня генератора Калина, замена также может быть выполнена рамках снятия строго и установки нового ремня.

Прежде всего, нужно подготовить ключи на 13, на 17 и на 19 (накидные иди обычные). Также нужна головка 8 с трещоткой, рожковый или простой ключ. Параллельно следует подготовить плоскую отвертку, иглу, очиститель, ветошь, кисть для очистки и чистую емкость. Добавим, что также потребуется иметь смазку для ШРУСов.

Итак, чтобы отрегулировать степень натяжения ремня на Калине, используется механический натяжитель

Обратите внимание, ролик генератора Калина, а точнее ролик ремня генератора Калина часто требует замены или профилактики при каждой смене самого ремня. Как правило, достаточно профилактики, в рамках которой закладывается смазка

  • Так вот, для замены ремня и обслуживания натяжителя или замены натяжителя ремня нужно сначала ослабить болт ролика с обратной резьбой. Дальше на ролике плоской отверткой снимается пластмассовая заглушка;
  • После необходимо на несколько оборотов откручивается гайка-фиксатор, расположенная на стержне натяжителя ремня. Затем нужно уменьшить натяжение ремня, вращая гайку стержня по часовой стрелке. Вращать нужно до момента, пока стержень не начнет вращаться в своем установочном месте.
  • Далее выкручиваем болт сбоку, предназначенный для крепления концевика стержня возле натяжного ролика;
  • Теперь натяжитель можно снять. Если его нужно заменить, устанавливать необходимо новый натяжитель в сборе или поменять/обслужить только ролик (будет рассмотрено ниже).

    В рамках замены ремня, убрав натяжитель, можно снимать ремень. Снятие начинается со шкива генератора. Бывает так, что ремень стянуть не просто, необходимо аккуратно поддевать ремень отверткой. Далее ремень снимают со шкива коленвала;

  • Затем снимается болт ролика, иголкой поддеваются защитные резиновые крышки подшипника. Теперь подшипник можно промыть очистителем (при его отсутствии подойдет обычный бензин). Затем следует заложить смазку и поставить защитные крышки подшипника на место;
  • Завершает процесс обратная сборка и установка ролика (втулка стоит в подшипнике с той стороны, где находится кронштейн). Теперь можно ставить новый ремень, который монтируется от шкива коленвала к шкиву генератора;
  • Далее следует поставить натяжитель, после чего гайку вращают против часовой стрелки, подтягивая ремень. Саму гайку крутят до момента, пока не будет чувствоваться сопротивление. Нормально натянутый ремень при проверке только немного продавливается при нажиме рукой;
  • После натяжки стопорную гайку стержня натяжителя затягивают и проверяют, как работает ремень генератора. В норме, после запуска ДВС не должно быть шумов, свиста, скрипов и т.п. Если слышен свист, ремень дополнительно подтягивают.

Как диагностировать элемент?

Если указанный ранее признак ослабления ременной передачи проявил себя во «всей красе», то владельцу Лада Калина потребуется без промедлений проверить и при необходимости выполнить натяжку ремня. Осуществить это достаточно легко.

  1. Нажимаем на ветвь ремня усилием пальцев и линейкой замеряем величину прогиба.
  2. Когда амплитуда прогиба превысила 1 см, ремень генератора нуждается в подтяжке.
  3. Если требуется наиболее точный результат замера, то рекомендуем воспользоваться динамометром. С его помощью следует оттягивать ременную ветвь, прилагая усилие в 10 кгс. Теперь замеряем отклонение аналогичным способом. Его величина не должна превысить 15 мм.

Способы регулировки

В настоящее время в автомобилях применяется три основных способа натяжения ремня генератора:

  1. С помощью специальной дугообразной планки. В этом случае генератор имеет две точки крепления. Одна из них — ось, вокруг которой он может перемещаться в небольших пределах. Другая – гайка на регулировочной планке. Если ее отпустить, можно сместить шкив на необходимое расстояние. Сейчас этот способ считается устаревшим. В основном он используется на вазовской классике.
  2. Перемещение генератора осуществляется вращением регулировочного болта. Такая система получила распространение в автомобилях десятого семейства.
  3. С помощью натяжителя. Это специальный подвижный ролик, упирающийся в ремень между шкивами генератора и коленвала. Он оборудован винтовым механизмом. Вращая его, можно регулировать силу нажатия. Именно такой натяжитель ремня генератора у «Лады — Калины».

Замена натяжного ролика, снятие натяжного устройства ремня привода генератора

При замене ремня привода генератора необходимо проверить состояние натяжного ролика ремня. Ролик должен вращаться бесшумно, равномерно и без заеданий. В против-ном случае, а также при появлении следов смазки из-под манжет его подшипника, заменяем ролик но­вым.

Элементы натяжного устройства ремня привода генератора: 1 — чашечная шайба болта крепления нижнего кронштейна; 2 — дистанционная шайба болта крепления нижнего кронштейна; 3 — болт крепления нижнего кронштейна; 4 — нижний кронштейн; 5 — шайба; 6 — резьбовой наконечник; 7 — регулировочная шпилька; 8 — контргайка; 9 — верхний кронштейн; 10— втулка; 11 —болт крепления верхнего кронштейна/резьбового наконечника; 12 — шайба натяжного ролика; 13 — опорная втулка натяжного ролика; 14 — натяжной ролик; 15 — болт крепления натяжного ролика; 16 — крышка натяжного ролика.

Для замены натяжного ролика ослабляем натяжение ремня привода генератора (см. «Проверка состояния и замена ремня привода генератора»»).

Поддев отверткой крышку ролика (для наглядности показано на де­монтированном натяжном устрой­стве).

Накидным ключом на «17» отво­рачиваем болт крепления ролика к нижнему кронштейну натяжно­го устройства.

Для наглядности показываем операцию на демонтированном натяжном устройстве.

Резьба болта — левая, поэто­му отворачиваем болт по ча­совой стрелке.

Вынимаем натяжной ролик с бол­том, опорной втулкой и шайбой. Устанавливаем натяжной ролик в обратной последовательности. При необходимости демонтажа на­тяжного устройства ремня привода генератора ослабляем натяжение ремня. Затем.

. головкой на «13» отворачиваем болт крепления верхнего крон­штейна натяжного устройства к кронштейну генератора.

Снимаем с болта шайбу (располо­жена с внутренней стороны крон­штейна натяжного устройства), вынимаем болт и втулку.

Головкой «на 13» отворачиваем болт крепления нижнего крон­штейна натяжного устройства к кронштейну генератора (для наглядности показано на демон­тированном двигателе).

Вынимаем натяжное устройство в сборе. Вынимаем болт крепления нижнего кронштейна натяжного устройства, сняв с него дистанционную и две ча­шечных шайбы. При необходимости разбираем на­тяжное устройство ремня привода генератора. Собираем и устанавливаем натяж­ное устройство в обратной последо­вательности.

Выбор ремня и ролика

Как поменять своими руками?

Замена на 8 клапанных моторах без натяжителя

Замена на 8 клапанных моторах с натяжителем

Замена на 16 клапанных моторах

Видео «Замена ремня на Лада Калина»

Комментарии и Отзывы

Как снять генератор на ЛАДА «Гранта»

Снимать генератор “Гранты” приходится по различным причинам: для ремонта, обслуживания, доработки агрегата. Сделать это можно без помощи других, если знать как снять генератор на “Гранте”. Зависимо от модификации автомобиля (8-ми либо 16-ти клапанный движок, наличие кондюка), процедура демонтажа генератора имеет свои особенности, потому стоит разглядеть каждый вариант раздельно.

Как снять генератор на 8-ми клапанной “Гранте” без кондиционера

Для работы пригодятся:

Перед тем, как снять генератор на “Гранте” без кондюка, следует отключить “массу” от аккума, сняв минусовую клемму. Порядок действий последующий:

  • открутить 2 задних болта крепления защиты мотора;
  • открутить 4 фронтальных болта защиты мотора;
  • снять защиту мотора (брызговик) с машины;
  • отстыковать колодку проводов от генератора;
  • демонтировать защитный колпачок гайки, удерживающей силовой провод;
  • открутить гайку и отстыковать силовой провод генератора;
  • открутить верхнюю гайку крепления генератора “Гранта”;
  • отжать генератор монтажной лопаткой и извлечь верхний болт крепления;
  • открутить нижний болт крепления генератора;
  • отодвинуть генератор от мотора монтажной лопаткой и извлечь нижний болт крепления;
  • сместить генератор в направлении правого брызговика;
  • снять ремень генератора со шкива агрегата;
  • вытащить генератор;
  • снять ремень генератора со шкива коленвала.

Чтобы поставить генератора ЛАДА “Гранта” на место, необходимо выполнить действия в обратном порядке.

Важно: при установке ремня генератора следует убедиться, что ручьи шкивов и ручьевые дорожки на ремне совпадают

Как поменять генератор на 16-клапанной “Гранте”

Крепление генератора на 16-клапанной вариации “Гранты” отличается наличием механизма натяжения ремня. Поэтому процедура замены генератора на этой модели немного отличается. Для работы понадобятся торцовые ключи на 8, 10 и 13. Как и при демонтаже генератора с 8-клапанной “Гранты”, перед началом работ надо снять клемму “массы” с аккумулятора, чтобы устранить вероятность короткого замыкания.

Снимаем генератор

ладакалина ,меняем контактные кольца якоря.

Замена контактных колец генератора ВАЗ Калина.Как снять генератор.

Как снять генератор

на 16кл.Калине .Если у вас возникли вопросы, вы можете задать их в группе Вконтакте -…

После этого необходимо снять защиту двигателя, открутив 4 передних и два задних болта, крепящих ее к деталям кузова. Снимается генератор 16-клапанной “Гранты” следующим образом:

  • отсоединить колодку от вывода “D” на генераторе;
  • снять резиновый колпачок, прикрывающий вывод “В+” генератора;
  • при помощи ключа на 10 открутить гайку, удерживающую наконечник провода;
  • ослабить затяжку гайки натяжной планки, используя ключ на 13;
  • вращая регулировочный болт натяжителя против часовой стрелки, ослабить натяжение ремня генератора “Гранта” (необходим торцовый ключ на 10);
  • сдвинуть генератор в сторону двигателя и снять ремень со шкивов;
  • выкрутить и извлечь регулировочный болт механизма натяжения ремня из кронштейна крепления генератора;
  • демонтировать натяжную планку;
  • открутить нижнюю гайку крепления генератора “Гранта”;
  • снять дистанционную втулку и вытащить нижний болт крепления;
  • снять натяжную планку;
  • вытащить генератор ЛАДА “Гранта”.
Оцените статью
Рейтинг автора
5
Материал подготовил
Илья Коршунов
Наш эксперт
Написано статей
134
Добавить комментарий
