Не горит ближний свет ваз 2110 причины

Решил по своему усовершенствовать задние фонари на ВАЗ 2115, посмотрим сколько долго они не будут перегорать

все,что нужно для усовершенствования

вот так нужно сверлить отверстие для фиксации патрона

Из этого я сделал вывод,а что,если я закреплю соединения патрона с помощью стопора. Для этого не потребуется бегать по магазинам за соединениями с проводами и патронами другого образца,тем более могу что-нибудь перепутать,так как не являюсь специалистом в этой области.

фиксируем патрон шурупом

Все,что мне понадобилось,это шуруповерт или дрель,сверло и четыре маленьких самореза. Из автомобиля снял две задних платы в сборе,принес домой. Лампочки вынул,вставил в шуруповерт сверло,просверлил четыре отверстия,как показал на фотографии. Сверлить нужно аккуратно,чтобы не продырявить насквозь сам патрон. Берем саморез или шуруп,вкручиваем его в отверстие,тем самым фиксируем соединение патрона. Устанавливаем лампочки.

вставил лампочки на фиксированных патронах

Да,совсем забыл. Перед этой процедурой лучше установить под контакты соединений уплотнитель на клею,для более плотного соединения,я об этом писал в статье,кому интересно,можете на моем канале ее прочесть.

правый габарит работает

правый тормоз тоже работает

Ну а я взял готовые платы,понес их устанавливать в машину. Дело это не хитрое и быстрое. Открыл багажник,поставил платы в гнезда,соединил провода в разъем. Включаю габариты-все горит,нажимаю тормоза-тоже горят. Теперь буду наблюдать,когда перегорят платы. Если быстро,то придется воспользоваться советом человека,который дал мне рекомендации в моей похожей статье. А если их хватит надолго,то в следующий раз проделаю то же самое.

левый габарит работает

левый тормоз работает

ps. Патроны под сигналы поворота (аварийки) трогать не стал,с ними проблем у меня не было,только лампочки менял и то редко.

Возможные причины неисправности

1. Неисправна лампаСамая распространенная причина того, почему не горят задние габариты на ВАЗ 2114 кроется в том, что в фонаре перегорела лампа. Этот диагностический признак актуален в том случае, если не работает только один габарит. В этом случае достаточно заменить перегоревшую лампу.2. Перегорел предохранительВ том случае, когда из строя выходят одновременно несколько габаритов, причиной тому могут быть неполадки в монтажном блоке, если быть точнее — в предохранителе F10. Поломка этого предохранителя часто приводит к тому, что не горят габариты ВАЗ 2114. В этом случае также могут быть проблемы с освещением подсветки салона и номера, а также приборной панели.3. Неисправны или окислились контактыЧтобы исключить эту причину, придется проверить весь блок предохранителей. В частности, следует внимательно осмотреть клеммы шин, ведущих к блоку с предохранителями и реле. Бывает, что они окисляются или отсоединяются и от этого плохо контактируют. Здесь потребуется отсоединить контакты, зачистить их и подсоединить. Если после этого все еще не горят задние габариты ВАЗ 2114 или 2109 или если есть проблема с передними габаритами, нужно будет проверить контакты на блоке фары. Может быть, контакты окислились там.4. Перестала работать кнопка включенияПричиной того, что не работают задние габариты ВАЗ 2114 или 2109 может быть вполне типичная проблема: поломка самого выключателя (кнопки). Если с кнопкой все в порядке, следует проверить, не окислился ли провод. В противном случае контакт надо будет зачистить.5. Горит предохранитель габаритовЕсли наблюдается постоянное горение предохранителя, то возможно, что в блоке с предохранителями плохой контакт либо провод где-то замыкает. В этом случае следует проверить его: подсоединить к его контакту лампочку на 12 Вольт (через + и -). Если лампа загорится — значит, где-то произошло замыкание. Чтобы его найти, придется по очереди отключать все приборы, работающие в связке с этим предохранителем.Для этого придется проверить провода, идущие на подсветку номера по крыше багажника. Обычно перетираются и замыкают именно эти контакты. Еще одно слабое место, из-за чего не работают габариты ВАЗ 2114 или 2109, может быть в шлейфе, находящемся у левой ноги водителя с обратной стороны крыла под ковриком. Отсоединив этот шлейф, отсоединяется и подсветка номера и плафона освещения в салоне. Если после отключения шлейфа погаснет лампа на предохранителе — значит, замкнуло в этом шлейфе. В этом случае потребуется осмотреть весь контур проводки в этом узле.

Габаритные огни – лампы, дающие понять другому авто о ваших габаритах. Например, остановившись у обочины на трассе, выключив зажигание, ближний гаснет, а габариты остаются. Да и по правилам ПДД, к сведению, стоянка на обочине разрешена только с включёнными габаритами.

В этой статье мы рассмотрим основные причины почему не горят габариты на ваз 2114. Данная статья подойдёт всем владельцам samar, как первого поколения, так и последнего.

Советы для автомобилистов

Согласно, настоящих Правил дорожного движения, на любом движущемся автомобиле, в том числе и ВАЗ-2114, должен быть включен свет фар, совместно с которым обязательно включаются и габаритные огни. Кроме того, они должны быть включены при остановке или стоянке автомобиля на дороге в тёмное время суток и условиях недостаточной видимости. Поэтому, они должны быть всегда исправны.

Электрическая схема габаритных огней ВАЗ-2114 не так сложна и при желании любой уважающий себя водитель сможет найти неисправность связанную отказом её работы. Для этого необходимо знать, что на клемму №1 выключателя габаритных огней всегда подаётся плюс с аккумуляторной батареи, минуя замок зажигания. Если клавишу переключателя габаритных огней в положение включено, то электрический ток поступает к двум предохранителям F10 (7,5А) и F11 (7,5А), которые соответственно защищают электрические цепи левых (F10) и правых (F11) габаритных огней. Дальнейший путь тока лежит к реле К4 (реле контроля исправности ламп), а затем к передним и задним лампам габаритов.

Когда не горит только одна из ламп габаритных огней, тогда проверяем, не перегорела ли она. Если перегорела, то заменяем её на новую, аналогичной мощности, а вот если она цела, тогда придётся смотреть состояние контактов патрона, в которой она вставляется. В задних фонарях, из-за попадания в них влаги, возможно окисление, как дорожки, так и колодки, по которым передаётся напряжение на клеммы лампы габаритных огней.

Ещё одной причиной, по которой не горит лампа габаритов, может стать отсутствие напряжения на соответствующих клеммах колодок задних фонарей или колодок передних фар. Тогда при помощи тестера придётся прозвонить соответствующие провода:

• не горит правый передний габарит (проверяем жёлтый провод от клеммы №4 фары, до клеммы №8, колодка Х6 монтажного блока);
• не горит правый задний габарит (проверяем жёлтый провод от колодки правого заднего фонаря до клеммы №9, колодки Х9 монтажного блока);
• не горит левый передний габарит (проверяем жёлто-чёрный провод от клеммы №4 фары, до клеммы №10, колодки Х6 монтажного блока);
• не горит левый задний габарит (проверяем жёлто-чёрный провод от колодки правого заднего фонаря до клеммы №17, колодки Х9 монтажного блока);

Если прекращают работу обе лампы по правому или левому борту автомобиля, тогда поиск неисправности нужно начинать с проверки соответствующих предохранителей, расположенных в монтажном блоке под капотом автомобиля ВАЗ-2114, так как одновременное перегорание сразу двух ламп габаритов, мало вероятно. Перегорание предохранителя F10, определяется очень легко, так это приведёт к прекращению горения, ламп подсветки выключателей приборов. Также, причиной отключения ламп габаритов, может стать выход из строя реле К4.

3 комментария

При нажатии на педаль тормоза, включаются задние поворотники . При включении поворотников , задние габориты начинают переключатся и светить ,как гирлянды ?

При подключении к плате в фишке (разъёме) провода не правильно подцепили. А сама фишка видать не родная, а кем-то неграмотно, несмотря схемы, прицепленна. У вас провод, что отвечает за поворотки — на месте габаритов. Лечется легко. Нужно перекинуть провода от проводки на фишке. Нужно найти на плате задних стопаре массу (на плате зелёная полоска, которая проходит под каждым патроном — лампочкой); посмотреть, через какой провод конектися через фишку и подключать к чёрному проводу от задней проводки. Потом берём провод на фишке ниже и соединяем в такой последовательности: 1 провод в фишке с черным (масса), 2 — голубым (поворотник), 3 — красным (стопак), 4 — жёлтым (габарит)

По пр. борту не горят габариты, предохранители целые, лампочки тоже. Может ли дело быть в К4?

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

• предохранитель;
• печатная плата щитка приборов;
• контакты;
• проводка;
• выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

Причина отказа панели приборов ваз 2110,2111,2112

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

• перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;

• плохой контакт в местах разъемов;
• перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
• плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
• повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
• неисправность концевика стоп-сигналов, так называемой лягушки;
• обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками

Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

Как проверить включатель,»лягушку», фонарей заднего хода

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Не горят стоп сигналы. Как найти неисправность.

Не работают обе блок-фары

В том случае, когда отказывают сразу две блок-фары (и при этом не работает как дальний, так и ближний свет), в первую очередь осматривают переключатель ответственный за наружное освещение. Протестировать цепь нетрудно с помощью контрольной лампочки или обычного тестера. Один провод прикладывают к массе, а другой – к 30-й клемме. Если проблема не в этом, то на ней будет 12 вольт (причем даже при отключенном зажигании). После поворота ключа напряжение поступит и на клемму 10. Такие результаты диагностики позволяют со всей уверенностью говорить, что свет не горит именно из-за переключателя.

Если же напряжения нет на названных выше клеммах, то скорее всего возник обрыв проводов или утерян контакт.

Способы устранения поломок

Какие существуют варианты устранения неполадок:

1. При отсутствии подсветки нужно проверить предохранитель и поменять, если он перегорел. Все вышедшие из строя лампочки подлежат замене.
2. При неработоспособности датчиков следует проверить целостность проводки мультиметром или другим тестером для прозвона проводки. Поврежденные участки проводов также надо менять.
3. Если в салоне автомобиля влажно, то со временем это может привести к окислению контактов щитка. При такой неисправности контакты необходимо зачистить или заменить.
4. Если проблема заключается именно в неработоспособности комбинации приборов, то ремонт лучше доверить специалистам. Не исключено, что в процессе придется перепаивать некоторые элементы, поэтому если у вас нет опыта в проведении подобных мероприятий, то обратитесь к электрику (видео снял Алексей Липатов).

Инструкция по демонтажу приборки

Итак, как осуществить снятие и разборку приборку для ее последующего ремонта или замены:

Для начала вам потребуется выкрутить крестообразной отверткой два самореза, расположенных на верхней накладке.
После этого также надо открутить еще два болта, они находятся на нижней части накладки.
Затем надо осторожно отсоединить накладку и убрать ее в сторону.
Далее, производится отключение разъемов с проводкой от кнопок, расположенных по бокам от приборки. Это позволит отодвинуть накладку в сторону.
Только после этих действий вы можете выкрутить два болтика, которые фиксируют приборку к центральной консоли

Они находятся по торцам.
Затем необходимо аккуратно сдвинуть комбинация назад, параллельно отсоединив ее от металлических пластин, установленных сверху.
Для полного демонтажа нужно также отключить два разъем с подведенной проводкой с обратной стороны щитка. Сделав это, вы можете демонтировать устройство из посадочного места и заняться его ремонтом либо заменой. Процедура сборки осуществляется в обратной последовательности.

Схема заднего хода ВАЗ 2110

Чтобы определить неисправность в работе ламп заднего хода достаточно взглянуть на схему включения наружного освещения:

1 — лампы габаритного света в блок-фарах. 2 — монтажный блок. 3 — переключатель наружного освещения. 4 — выключатель зажигания. 5 — контрольная лампа наружного освещения в комбинации приборов. 6 — лампы габаритного света в наружных задних фонарях. 7 — лампы стоп-сигнала во внутренних задних фонарях. 8 — фонари освещения номерного знака. 9 — выключатель освещения приборов. 10 — выключатель света заднего хода. 11 — выключатель стоп-сигнала. 12 — блок бортовой системы контроля. 13 — лампы света заднего хода во внутренних задних фонарях. К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле). А — к источникам питания. В — к лампам освещения приборов.

Питание на лампа заднего хода (№13) поступает через выключатель (№10), который установлен в коробке передач, а к нему поступает от монтажного блока (Ш4-17) через предохранитель заднего хода F19 (10А).

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Замена лампочек задних фонарей ваз 2114 и 2115

Тоже самое возможно и на контактах передних блок-фар. Тем не менее из практики известны случаи, когда при проверке работоспособности лампочек оказывалось, что они перегорели с обеих сторон одновременно (может и поочередно, только водитель вовремя этого не заметил). При этом самодеятельный мастер проверяет все что угодно, только не лампочки, утверждая, что вероятность одновременного отказа ламп совсем минимальная. А вот мастера автоэлектрики первым делом проверяют лампу и контакт.

При движении легкового автомобиля ВАЗ-2115, независимо от времени суток, габаритные огни, также как и свет фар, должны быть обязательно включены. Это предписание российских Правил дорожного движения, которое обязан выполнять каждый водитель. Поэтому, электрические схемы габаритных огней и стоп сигналов, работают через реле контроля ламп К4, в задачу которого входит предупреждение водителя при помощи светового и звукового сигнала о не включении хотя бы одной из ламп выше перечисленных электрических цепей. Это заставит водителя выйти из автомобиля и определить, какая лампа габаритного света не горит, и заняться поиском возникшей неисправности.

На автомобиле ВАЗ-2115 чаще прекращают работать лампы габаритных огней в задних фонарях. Связано это с возникновением не герметичности фонарей, в результате чего, внутрь попадает влага, что приводит к окислению штекера колодки или дорожки на гибкой плате, через которые подаётся напряжение на контакты лампы.

Бывают случаи, когда после перевода выключателя наружного освещения в первое положение, не загорается ни одна лампа габаритных огней. Поиск такой неисправности придётся начинать с проверки наличия напряжения на клемме 1 этого выключателя. Оно должно быть равно +12 вольт, даже с выключенным зажиганием.

Если на эта клемма обесточена, тогда нужно будет последовательно проверить напряжение на клемме 6 разъёма Х8, а затем на клемме 6 разъёма Х1 монтажного блока. При наличии на этих клеммах напряжения, виновником отсутствия питания на клемме 1 выключателя наружного освещения будет розовый провод соединяющий её с клеммой 6 разъёма Х1 монтажного блока.

Ну, а при наличии напряжения на клемме 1 выключателя наружного освещения, виновником не включившихся ламп габаритных огней может стать сам выключатель или реле контроля ламп К4. Чтобы убедиться, что выключатель вышел из строя, нужно перевести его в первое включенное положение и проверить наличие напряжения на его клемме 2. Если напряжения на этой клемме нет, то выключатель наружного освещения придётся заменить.

При перегорании предохранителя F10 (7,5 А) не будут гореть передняя и задняя лампы габаритных огней с левой стороны автомобиля ВАЗ-2115, а при выходе из строя предохранителя F11 (7,5 А), не горят обе лампы габаритов с правой стороны этого автомобиля. Перегорание предохранителя F10 можно определить моментально, даже не заглядывая в монтажный блок, так как сразу же отключаться лампы подсветки выключателей, рычагов управления отопителем, прикуривателя, пепельницы, ведь он защищает и эти электрические цепи.

При передвижении в темное время суток или в тумане габаритные огни незаменимы, особенно если они находятся сзади. При перемещении или во время стоянки они показывают другим автолюбителям, где находится ваш транспорт. Если не горят задние габариты на автомобиле ВАЗ-2114, то несложно будет сделать ремонт своими руками. Для этого достаточно выяснить причину и придерживаться инструкции, приведенной ниже, или просмотреть видео.

Типовые неисправности и их устранение

Итак, почему на ВАЗ 2110 могут не работать габариты? Причин несколько, перечислим их все:

1. Сгорел предохранитель, отвечающий за питание ламп габаритных огней.
2. Произошел обрыв питающего провода.
3. Произошло замыкание питающего провода на кузов автомобиля.
4. Вышло из строя реле контроля К1.
5. Перегорели лампочки.
6. Вышел из строя переключатель наружного освещения.

Попробуем самостоятельно найти неисправность задних габаритов на ВАЗ 2110 и устранить ее. Прежде всего проанализируем ситуацию. Как указывалось выше, за правый борт отвечает предохранитель F11, а за левый – F1.

Если не горят только задние габариты, а передние работают, то логично предположить, что предохранители в порядке. В противном случае (не горит борт и спереди, и сзади) имеет смысл проверить исправность предохранителей в монтажном блоке. Где его найти, будет описано в конце статьи.

Теперь нам понадобится так называемая «контролька», которую несложно собрать самостоятельно. Нужно взять любой индикаторный светодиод и резистор сопротивлением 800 Ом.

Принципиальная электрическая схема «контрольки»

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуВместо светодиода и резистора проще взять маломощную лампочку на 12 В, к примеру, от тех же габаритов или указателей поворота. Такая схема, во-первых, проще, во-вторых, при ее использовании не нужно соблюдать полярность подключения щупов.

Начнем с задних фонарей. Открываем багажник и находим в обивке на уровне задних осветительных приборов два кармашка, закрывающих фонари. Отгибаем их и получаем доступ к разъему питания.

Отгибаем обивку и видим заднюю часть фонарей с разъемом питания

На фонаре сверху и снизу находим две защелки, сжимаем их и вынимаем плату с лампами из фонаря.

Снятие платы заднего фонаря ВАЗ 2110

Аккуратно снимаем с платы разъем питания. Подключаем один щуп «контрольки» к кузову автомобиля ВАЗ 2110 в месте, которое может обеспечить хороший электрический контакт с металлом. Включаем габариты и замеряем напряжение на гнезде разъема, к которому идет красный (правый борт) или красно-желтый провод (левый борт).

Если напряжение есть, то проблема в фонаре. Снимаем гибкую плату и внимательно осматриваем дорожки – от вибрации они нередко переламываются.

От вибрации проводники гибкой платы могут переломиться

Если все в порядке, то причина в плохом контакте лампочки с патроном либо выходе ее из строя. Мы рассмотрели случай, когда на колодке фонаря есть напряжение. Если его нет, продолжаем поиск.

Находим общую колодку питания задних световых приборов (см. схему) и измеряем напряжение на ней. Провода все те же – красный и желто-красный. Если напряжение есть, то причина неисправности – обрыв провода, идущего от этого разъема к соответствующему габариту. Осматриваем жгут, находим обрыв, устраняем.

Напряжения нет – двигаемся дальше. Теперь нам нужен монтажный блок. Где его найти, будет описано ниже. На задней части этого блока находим разъем Ш2 и измеряем напряжение на контактах, к которым идет красный и желто-красный провода.

Нумерация колодок и цвета проводов, к ним подключенных

Если оно есть, то причина – обрыв провода, идущего от монтажного блока к колодке питания задних световых приборов. Осматриваем жгут, находим, устраняем. Напряжения нет? Измеряем напряжение на этом же разъеме, провод черно-белый.

Если оно есть, то проблемы с монтажным блоком – предохранители F1 и F11, реле контроля К1, обрыв дорожек. Проверяем предохранители, осматриваем дорожки, меняем реле или устанавливаем вместо него перемычки (см. схему).

Местоположение перемычек вместо реле контроля К1

Если напряжения нет, причина неисправности – обрыв черно-белого провода, идущего от переключателя наружного освещения в монтажный блок, или самого выключателя.

Ну и отдельно поговорим о предохранителях, которые могут сгореть по двум причинам:

1. Скачок напряжения в бортовой сети.
2. Короткое замыкание в цепях питания.

В первом случае достаточно поменять сгоревший предохранитель на прибор того же номинала (5А). Во втором задача несколько усложняется – после замены предохранителя он сгорает вновь. Придется найти замыкание питающих проводов на кузов, являющийся минусовой шиной питания. Осматриваем жгуты, находим, устраняем. Чаще всего повреждение изоляции происходит в местах перехода проводов через ребра кузова и сквозь него.

Не горит подсветка панели приборов ВАЗ-2110 и не работают габариты

Автомобиль: ВАЗ-2110.Спрашивает: Константин Самойликов.Суть вопроса: почему перестали гореть лампы подсветки панели приборов?

Днём ездил проблем не было. Вечером заметил что подсветка панели приборов горит еле-еле, а потом и вовсе пропала. Также когда вышел из машины на заправке заметил, что не горят гарабиты совсем. Помогите, пожалуйста.

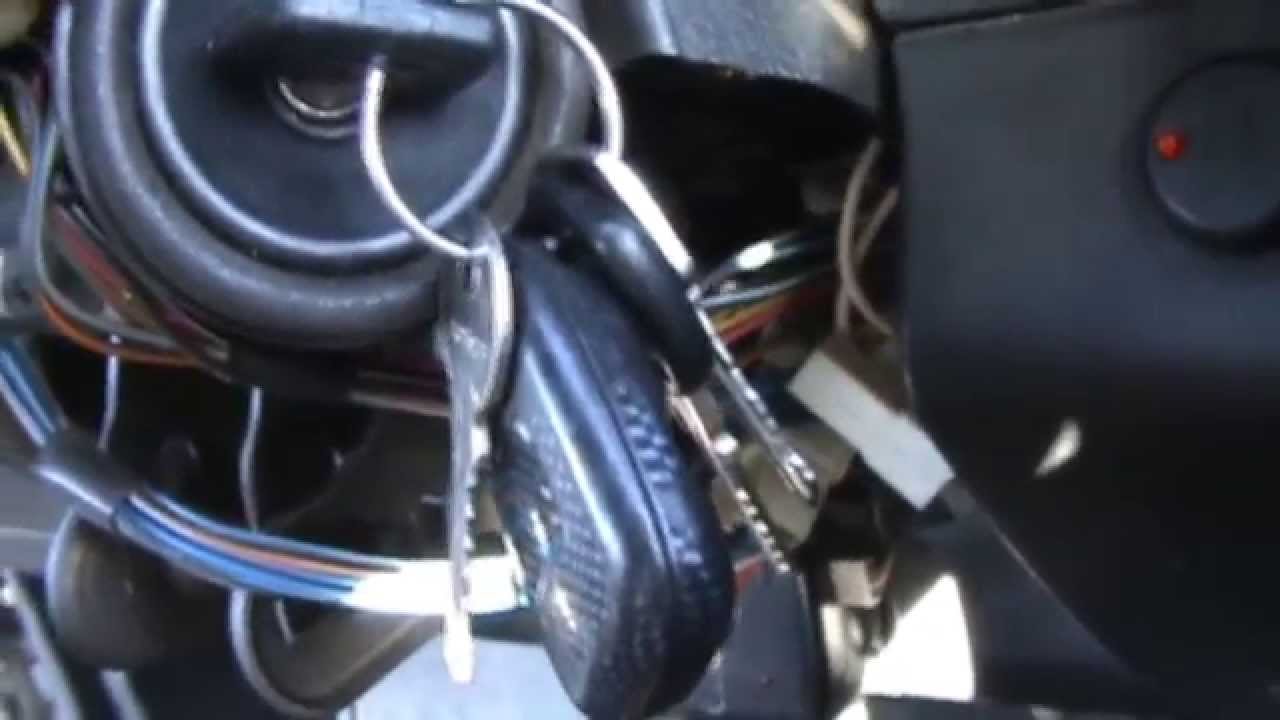

Реанимируем подсветку торпеды на ВАЗ-21103

Правила ПДД

По Правилам дорожного движения водитель в темное время обязан подсвечивать габаритные огни на своем транспорте при передвижении. В это время также подсвечивается и панель приборов.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Причины и ремонт

Габаритные огни левого борта и подсветка панели приборов подключены через предохранитель F1, а правые – через F11. Оба рассчитаны на ток в 5 Ампер.

Иногда подсветка может не работать. В таком случае нужно проверить предохранитель F1, который располагается в салоне со стороны водителя в специальном блоке. Также надо проверить и предохранитель F11.

Если предохранители в норме, нужно проверить всю проводку и лампы на габаритах.

Обгорание контакта в разъеме с обратной стороны блока предохранителей.

Устраняется заменой сгоревшей клеммы.

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7

Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4

Базовая схема бортсети

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Причины поломок

Причин неисправностей может быть немало. Наиболее часто встречающаяся – перегорают лампы, что естественно, лишает возможности включить габаритные огни. Особенно ненадежны в этом отношении лампы, завезенные к нам из Поднебесной.

Хоть и привлекают они более чем «демократичной» ценой, да и в любой торговой точке их навалом, зато мороки с ними не оберешься. Поэтому, возможно, следует вспомнить поговорку о том, что не такие уж мы богатые люди, чтобы покупать дешевые вещи дважды.

Хорошие фирменные лампочки прослужат в разы дольше, к тому же не придется их бесконечно менять.

Варианты ламп для габаритов

Иногда наблюдается «мигание» габаритов, или же мигание освещения приборного щитка, когда включаются габаритные огни. Многие винят в этом реле габаритов, однако отыскать его не могут. В карбюраторном ВАЗ 2110 реле габаритов не существует, есть только реле на дальний и ближний свет.

Для инжекторного автомобиля реле следует искать в монтажном блоке, где находятся все предохранители. Причем, если реле горят одно за другим, следует немедленно обратиться к специалистам по электрике, ведь это свидетельствует о том, что в цепи где-то есть замыкание, а отсюда и до сгоревшей машины недалеко.

Монтажный блок и реле и предохранителями

Никогда, ни при каких обстоятельствах, не должна производиться замена сгоревшего предохранителя на более мощный, а то и вообще – на «жучок».

Не работает стоп сигнал на Ваз 2110

Выезжать с такой проблемой на дорогу запрещено правилами дорожного движения. Это создаст проблемы не только для вас и вашего автомобиля, но и для других участников движения.

В этой модели предусмотрен контроль состояния ламп стоп-сигнала, при появлении неисправности мигает сигнальная лампа. Однако прекращение работы может быть вызвано и по другим причинам.

Вот о них и поговорим в этой статье.

Отказ может произойти в пути, до сервиса далеко, а продолжать движение нужно. Поэтому любой водитель должен знать примерные причины отказов и что делать в таком случае. Для глубокой проверки желательно иметь автотестер или мультиметр. В крайнем случае, может выручить контрольная лампочка. Желательно распечатать и возить с собой список предохранителей и цепей, которые они защищают.

С чего начать проверку

Цепи питания ламп стоп-сигнала защищает предохранитель F17 на 7,5 Ампера, но кроме них на нём запитаны лампы освещения салона, подсветки замка зажигания, часы или компьютер. В том случае, когда всё это не работает, следует проверить этот защитный прибор.

Если предохранитель перегоревший, перед установкой нового попытайтесь установить причину его выхода из строя. Если в цепи имеется короткое замыкание, то перегорание будет происходить бесконечно, пока не будет, найдена и устранена причина короткого замыкания.

Далее следует проверить исправность выключателя стоп-сигнала, который устанавливается на кронштейне педали тормоза. На одном из двух подходящих проводов должно быть наличие бортового напряжения. Его можно проверить прибором или контрольной лампой.

Появление света подтвердит отказ выключателя, его отсутствие предлагает продолжить поиск.

На что ещё обратить внимание

Очень часто появление таких неисправностей случается по вине задних фонарей, а если точнее, то в местах подключения разъёмов с проводами и патронов для ламп.

Проверьте измерительным прибором или контрольной лампой наличие питания на разъёмах заднего фонаря при нажатой педали тормоза или замкнутых между собой проводами на выключателе.

Если оно отсутствует, следует тщательным образом проверить состояние жгута с проводами.

Окисление контактов в разъёмах или патронах электрических ламп убирают доступными средствами. Нежелательно для этого использовать наждачную бумагу, даже очень мелкую. Лучше всего для этого подходят спиртосодержащие жидкости, которыми и удаляют появившиеся окисления.
