Замена моторчика трапеции дворников на приоре

Неисправности стеклоочистителей (дворников)

Как известно, рабочий механизм дворников рассчитан изначально на длительный срок работы. И поломки возникают у детали, в большинстве своём, из-за человеческого фактора – т.е, неправильной эксплуатации.

Чаще всего дворники портятся зимой, когда они примерзают к ветровому стеклу, а водитель, будучи невнимательным, включает механизм очистки стекла. Нагрузка на дворники, которые примёрзли, оказывается губительной для механизма. И при этом выйти из строя может, как сам моторчик, так и различные механические детали.

Так как выше мы рассматривали преимущественно дворники вазовских моделей, то продолжим это делать на их примере. Так, на «восьмерке», «девятке», «тринашке», то бишь, хэтчбеках, помимо основного переднего дворника бывает установлен ещё и задний омыватель. А на «99-й», «пятнашке» и других седанах – его нет.

Передние стеклоочистели имеют несколько режимов функционирования: работа с паузой (тот же прерывистый режим), работа на низкой скорости, работа на высокой скорости. Кроме того, есть ещё два режима: 3-кратное очищение и очищение одновременно с омывателем. Что касается заднего дворника, то он имеет только единственный режим: совместно с омывателем.

Итак, принято различать 6 основных разновидностей неисправностей дворников: плохо очищают стёкла, не срабатывают после включения одного из режимов, поломка щёток и т.д. Подробнее можно посмотреть в таблице ниже.

Название неисправности Что делать 1 Что делать 2 Чо делать 3
Полная неработоспособность системы (ни один режим не работает нормально, не слышно, как вращается электродвигатель) Проверить наличие напряжения 12 в на клемме номер 6, в разъёме стеклоочистителя, а также массу 4. Проверить рекомендуется также все питающие схемы (предохранитель 4 и 5, переключатель, монтжный блок, замок зажигания и так далее. Проверить, как функционирует сам переключатель режимов (наличие управляющего напряжения 12 в, на клеммах 1 и 2 разъёма стеклоочистителя, при переключении режимов). Проверить работоспособность моторчика (потребуется провести демонтаж и разборку).
Не работает прерывистый режим (всё остальное работает) Основная причина – неработающее реле. Заменить и проверить, как функционирует новое реле Возможно, что причина в переключателе режимов. Проверяется подменой на заведомо исправное.
Щётки дворников не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (могут выходить за рамки ветрового стекла) Сломался или выгорел концевой выключатель в моторе (заменить невозможно, только целиком электродвигатель, хотя удаётся в екоторых случаях исправить и починить). Неправильно отрегулировано положение дворников (выставить их по месту). Начал выходить из строя вал привода механизма щёток (разобрать и заменить вышедшие из строя детали).
Слышен шум моторчика, но щётки не двигаются (щётки держатся на одном месте) Сработался приводной вал механизма стеклоочистителя (слизало шлицы). Нужно заменить или наладить шлицевую часть электромоторчика. Раскрутилась гайка, фиксирующая шток механизма к валу электромоторчика (хорошенько затянуть гайку).
Нет срабатывания дворников, после включения стеклоомывателя Вероятнее всего, испортился подрулевой переключатель режимов (заменить на заведомо исправный). Возможно, что нарушилась работа и исправность монтажного блока (измерить напряжение на клеммах 9 и 18).
Плохое качество очищения стекол Щётки дворников потеряли эластичность (заменить их на новые). На стекло попало масло или другие смазочные вещества. К примеру, это может быть масло из глушителя впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и многое другое.

Исправить проблему с дворниками, как видим, можно своими руками. Однако, если что-то не получится, советуем ехать без промедления в сервис, чтобы не усугубить положение.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Стеклоочиститель Приора не отключается.

Если стеклоочиститель не перестаёт работать при нулевом положении переключателя, то необходимо проверить исправность контактов реле К12 или заменить его на заведомо исправное, например, поменяв местами с реле К6. В случае повторения неисправности надо проверить соединение с массой провода от вывода 88 реле К12. Так же надо проверить соединение минусового провода электродвигателя с массой.

На автомобилях Лада Приора установлены два передних дворника и один задний. Каждый автолюбитель знает, что их основной задачей является очистка стекла от дождя осенью и от снега зимой. Однако устройства выполняют свою функцию далеко не всегда. Иногда владелец автомобиля замечает, что они работают медленно и плохо, отвратительно функционируют на первой скорости либо же не двигаются вообще. Причин тому может быть несколько, каждую из них реально выявить и устранить в домашних условиях. Сегодня поговорим о том, почему не работают дворники на Ладе Приоре и что делать в такой ситуации.

Медленно работают дворники на приоре

При перемещении щёток стеклоочистителя по мокрому стеклу, если их включить в режим максимальной скорости, они должны делать не менее 35 двойных ходов в минуту. Это требование даже закреплено в перечне неисправностей Правил дорожного движения. Естественно, оно касается и дворников автомобиля Лада Приора.

Причин, по которым дворники станут перемещаться по лобовому стеклу Лады Приоры медленнее положенного, несколько. Это может быть увеличение сопротивления движению щёток в шарнирах механизма привода. Происходит это по причине отложения грязи в пластмассовых втулках и появления ржавчины на осях шарниров. Для того чтобы добраться до шарниров, механизм привода придётся снять с автомобиля. Если пластмассовые втулки очень сильно изношены, то их придётся заменить. Правда, прежде, чем снимать механизм привода дворников, можно попробовать брызнуть на шарниры УНИСМой, подождать минут 15-20, а затем включить дворники. Если они начнут двигаться быстрее, то привод всё-таки придётся снимать и обеспечить шарниры консистентной смазкой.

Причиной медленного движения щёток может стать и электродвигатель стеклоочистителя. При износе втулок, из-за недостатка смазки, в которых вращается вал якоря, он может начать задевать за статор, что приведёт к уменьшению оборотов якоря. Ещё одной причиной медленного вращения якоря может стать загрязнение или окисление коллектора. Эту неисправность можно устранить путём шлифовки коллектора наждачной шкуркой. Более серьёзные проблемы с электродвигателем могут быть связаны с его обмотками. Но в этом случае, лучше поставить новый электродвигатель в сборе с редуктором, чем заниматься его ремонтом.

Также, уменьшение частоты вращения якоря электродвигателя дворников, может быть вызвано уменьшение величины силы тока в цепи. Для проверки этого предположения нужно попробовать подключить электродвигатель стеклоочистителей напрямую к аккумуляторной батарее.

Медленно работают дворники — ремонт трапеции

В предыдущей статье писал о замене трапеции и моторчика, и делал это заодно с одним необходимым ремонтом. Вчера ночью при включении дворников на своей Калине заметил, что они практически не двигаются.

Короче говоря, они еле-еле ползали по стеклу, хотя еще пару дней назад было все нормально! Сначала подумал, что проблема в щетках стеклоочистителя, но когда немного отогнул рычаги, понял, что щетки здесь не причем.

Было решено снимать с машины всю эту конструкцию и смотреть, в чем же дело.

Итак, первым делом необходимо снять трапецию дворников Калины. Затем, отсоединив ее от моторчика, попробовать, насколько легко ходят ее рычаги от руки.

В моем случае одна сторона (водительский дворник) ходила нормально, а вот вторая — с таким усилием, что я даже удивился, как вообще моторчик был способен стронуть с места этот рычаг.

Для того, чтобы решить проблему с медленной работой дворников, необходимо вынуть тот вал со шлицами, который туго ходит. В общем, чтобы все это сделать, понадобится:

  • Плоскогубцы
  • Проникающая смазка
  • Смазка литол или аналогичная
  • Молоток
  • Тонкая отвертка

Значит так, первым делом необходимо плоскогубцами или руками, если получится, снять резинку с вала, как показан наглядно ниже:

Затем тонкой отверткой поддеваем и снимаем стопорное кольцо, как показано на фото:

И вынимаем все шайбы, которые насажены на валу, их там несколько штук:

Для начала теперь можно попробовать просто побрызгать проникающей смазкой на вал, быть может, что она проникнет внутрь отверстия и поможет облегчить ход:

Если это не помогло, как было в моем случае, то необходимо выбить вал из посадочного места корпуса трапеции. Для этого накручиваем на резьбу вала гайку и аккуратно стукаем по ней молотком, тем самым выбивая его наружу:

В результате получаем следующую картину:

Как видите, на нем образовался странный налет, который необходимо удалить тонкой наждачной бумагой, как я и сделал:

И смазываем вал густой смазкой, я лично использовал литол:

И после того, как это сделали, можно вставлять вал обратно в корпус трапеции и пробовать, насколько легко он стал там ходить. Лично в моем случае, все стало сразу как по маслу. После установки дворники стали работать отлично, даже лучше, чем в последние несколько месяцев.

практическое руководство

На автомобиле установлены очистители и омыватели ветрового и заднего стекол. Очиститель ветрового стекла со¬стоит из мотор-редуктора с тягами и двух рычагов со щетками. Напряжение питания подается на электродвигатель мотор-редуктора через дополнительное реле при включении зажигания. Для защиты мотор-редуктора от перегрузок в его внутреннюю цепь встроен биметаллический предохранитель. Для подачи омывающей жидкости на ветровое стекло на капоте установлены две форсунки омывателя. Жидкость подводится к ним электронасосом по эластичной трубке из бачка, закрепленного на левом брызговике в моторном отсеке. Насос установлен на стенке бачка. Стеклоочиститель заднего стекла установлен на двери багажного отделения и состоит из мотор-редуктора и рычага со щеткой. Для подачи омывающей жидкости на заднее стекло в верхней части двери багажного отделения установлена форсунка. Жидкость к форсунке подается по эластичной трубке вторым электронасосом, установленным в бачок стеклоомывателей. Рекомендация В бачок стеклоомывателей в зимний период необходимо заливать специальную незамерзающую жидкость. Снимать форсунки показанным ниже способом следует только в случае их замены, так как при этом будут сломаны фиксаторы. Если требуется снять форсунки омывателя ветрового стекла, не повредив их фиксаторы, необходимо демонтировать обивку капота, а для снятия форсунки омывателя заднего стекла потребуется снять дополнительный фонарь сигнала торможения.

1. Подготавливаем автомобиль к выполнению работы.

2. Шлицевой отверткой, подложив под нее ткань, сложенную в несколько слоев, поддеваем и извлекаем форсунку из отверстия капота.

3. Отсоединяем от форсунки трубку.

4. Надеваем трубку на новую форсунку так, чтобы распылитель форсунки был направлен на ветровое стекло.

5. Устанавливаем форсунку в отверстие капота и нажимаем на нее сверху до фиксации.

6. Тонкой иглой поворачиваем распылитель форсунки так, чтобы струя жидкости была направлена на стекло.

7. Аналогично заменяем другую форсунку и форсунку омывателя заднего стекла.

Снятие бачок стеклоомывателей :

1. Подготавливаем автомобиль к выполнению работы.

Перед отсоединением эластичных трубок и колодок проводов от электронасосов пометьте порядок их подсоединения.

2. Отсоединяем эластичные трубки и колодки проводов от электронасосов стеклоомывателей.

Если в бачке много незамерзающей жидкости, с целью экономии следует снять бачок стеклоомывателя, не отсоединяя от электронасосов трубки, слить жидкость в емкость и после этого отсоединить трубки.

3. Торцовым ключом на 10 мм отворачиваем гайку переднего крепления бачка.

На автомобиле, оборудованном АБС, торцовым ключом на 13 мм дополнительно отворачиваем два болта кронштейна блока предох­ранителей и реле АБС.

Снимаем со шпилек кронштейн вместе с блоком предохранителей и реле.

4. Тем же ключом отворачиваем гайку переднего крепления бачка.

5. Поднимаем бачок в сборе с электронасосами.

Установка бачка стеклоомывателей :

Устанавливаем бачок в обратной последовательности. Заполняем его омывающей жидкостью.

Проверить исправность электронасоса стеклоомывателя можно, подав на его выводы напряжение 12 В непосредственно от аккумуляторной батареи. Неисправный насос необ ходимо заменить.

1. Подготавливаем автомобиль к выполнению работы.

Если в бачке много незамерзающей жидкости, с целью экономии можно снять бачок омывателя не снимая с него электронасосы и перелить жидкость в канистру.

стеклоочиститель Приоры


просмотров 12 405 Google+ В этой статье рассматривается особенности системы очистителя лобового стекла Приоры. Стеклоочиститель Приоры принципиально такой же, как и на других автомобилях ВАЗ. Он состоит из привода, трапеции и стеклоочистителей. Привод представляет собой моторедуктор позаимствованный от предыдущей модели ВАЗ -2110.

Основным отличием стеклоочиститель Приоры является применение в электрической схеме программируемого блока управления стеклоочистителем, а так же в зависимости от комплектации датчика дождя. Рассмотрим схему подключения стеклоочистителей.

Питание стеклоочистителей осуществляется через предохранитель F20, который запитывается после включения реле разгрузки замка зажигания. Управление стеклоочистителем осуществляется под рулевым переключателем, имеющим восемь положений.

Управление и подключение заднего стеклоочистителя и омывателя осуществляется по классической схеме.

Остановимся подробнее на схеме подключения стеклоочиститель Приоры. При первом взгляде мы видим отсутствие реле стеклоочистителя и омывателя, характерное для предшествующих моделей ВАЗа.

На его месте появилось два универсальных пяти контактных реле, осуществляющие работу в прерывистом режиме и возвращение дворников стеклоочистителя в исходное положение после отключения, и программируемого блока автоматического управления стеклоочистителем и освещением, который осуществляет управление этими реле.

При этом блок управления получает сигнал о включении стеклоочистителя и через свою схему соединяет катушки реле К6 и К12 с минусом, что приводит к замыканию контактов обоих реле.

В результате этого получает питание обмотка возбуждения высокой скорости привода и его якорь начинает вращение, что приводит к переключению контактов в его редукторе и появлении на белом проводе плюса в место минуса. Этот провод соединяет редуктор с блоком управления для контроля положения редуктора и соответственно щёток стеклоочистителя.

Питание привода стеклоочистителя буде продолжаться до тех пор, пока на выводе 1 блока управления не сменится полярность, что будет соответствовать крайнему положению щёток стеклоочистителя. В этом случае произойдёт отключение реле К12 , что приведёт к отключению питания от питающего провода реле К6 и соединение его с минусом. Это приведёт к остановке электромотора привода и стеклоочистителей.

Работа стеклоочиститель Приоры во втором положении, прерывистая работа, такая же, как и при разовом включении. Блок управления кратковременно включает реле К6, причём периодичность его включения можно запрограммировать.

Для этого необходимо кратковременно перевести переключатель в первое положение, до включения стеклоочистителей, а за тем после его остановки через некоторое время во второе положение. Время между остановкой стеклоочистителя и включением второго положения будет соответствовать времени задержки при работе в прерывистом режиме.

Это время будет сохраняться при последующих включениях. Для смены периодичности необходимо повторить манипуляции по установке описанные выше.

Часто возникает вопрос, зачем нужно соединение обмоток возбуждения стеклоочистителя с минусом при выключении? Дело в том, что при отключении питания в электродвигателе остаётся остаточное магнитное поле вызванное токами самоиндукции, что приводит к небольшому продолжению ращения якоря стеклоочистителя.

При этом могут вновь замкнуться его контакты, а это приведёт к повторной подаче питания на обмотки и продолжению вращения якоря. Следовательно, стеклоочиститель не будет останавливаться.

При закорачивании обмоток возбуждения на массу токи самоиндукции не образуются, и электродвигатель останавливается сразу после отключения.

Ниже приведена схема стеклоочиститель Приора

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»avtolektron.ru 06/11/2013″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях”

Принципиальная схема очистителя стекла на ВАЗ 2107

  1. предохранитель;
  2. электродвигатель очистителя;
  3. двигатель омывателя лобового стекла;
  4. блок реле и предохранителей;
  5. выключатель омывателя (подача воды на стекло);
  6. трехрычажный переключатель скорости очистки;
  7. реле очистителя ВАЗ 2107. Тип РС-514. Место его крепления под приборной панелью слева, крепится непосредственно на кузов;
  8. замок зажигания;

Штатные дворники у ВАЗ 2107 работают в прерывистом и постоянном режимах. Если они не работают вообще, то вначале делаем самое простое: прежде чем начинать ремонт, проверяем предохранитель и степень окисления его контактов в монтажном блоке (место F2 на 10 А). Предохранитель общий с двигателем насоса омывателя. Так что если виноват предохранитель, то водичка на стекло не брызнет

При смене предохранителя обращайте внимание на размер и цвет

Если дворники не работают в режиме редкого дождика, то, скорее всего, виновато реле в монтажном блоке или сам подрулевой переключатель. Схема показывает, что если на провод, подходящий к реле, есть питание и контрольная лампочка горит, или амперметр отклоняет стрелку, значит, виновато реле, регулировка не поможет, нужна замена. Если тока нет – то обрыв в цепи на руле, и виноват переключатель.

Почему дворники остановились не в основании ветрового стекла, а «где попало»? В этом виноват редуктор. Что же с ним делать?

Замена редуктора является альтернативой, так как из-за его устройства регулировка и ремонт трудны, и запчасти не продаются, ремонт и замена его частей (хотя размер позволяет) не производится, за исключением шестерни редуктора.

Какие причины выводят моторедуктор чаще всего из строя?

Зимой частенько дворники у «классики» и ВАЗ 2107 после работы примерзают к стеклу, так как в салоне было тепло. Иногда на следующее утро водитель пытается или случайно, или потому, что лень вылезать, «на авось» стронуть их с места с помощью рычага очистки.

При неподвижности резко идёт рост нагрузки на мотор, так как в норме схема образования тепла компенсируется переводом в механическую энергию, а при неподвижности вала мотор очень быстро сгорает. Именно тогда требуется ремонт, а точнее – замена моторедуктора, регулировка его не имеет смысла.

Рассмотрим, как это выполняется на ВАЗ 2107.

Откручиваем рожковым ключом, размер на 10 или торцевой головкой рычаги дворников, затем аккуратно снимаем рычаги с посадочных мест, предварительно отогнув их./
с помощью рожкового ключа (размер 22 мм) отворачиваем места крепления трапеции, и снимаем пластмассовые бобышки – вставки:
после этого осторожно снимаем на капоте резиновый профиль – уплотнитель, и разъединяем питание редуктора стеклоочистителя:
затем вытаскиваем его и провод из специального отверстия в кузове под уплотнителем, разворачиваем чехол, выполняющий защитную функцию, на моторчике…
и отворачиваем гайки крепления редуктора, размер М10. Удобнее всего пользоваться воротком:
теперь нужно извлечь кронштейн с тягами, идущими на приводы рычагов вместе редуктором; нужно надавить на выступы рычагов внутрь

Они проваливаются вниз, и, немного потряхивая – покручивая осторожно в разные стороны, дело готово!
остаётся только разъединить редуктор и кривошип, с помощью торцовой гайки (размер 10 мм), а также вывернуть 3 гайки, с помощью которых трапеция (кронштейн) крепится к редуктору, теперь можно заменить моторчик.

В заключение советуем: если у вас хорошие знания в электротехнике, принципиальная электрическая схема для вас не секрет и вы её читаете, дружите с паяльником – можете браться за дворники ВАЗ 2107. Их ремонт и регулировка не будет для вас сложной; если же нет – то вам вполне доступны такие действия, как замена редуктора и предохранителя, а также реле.

Стеклоочиститель Приора не отключается.

Если стеклоочиститель не перестаёт работать при нулевом положении переключателя, то необходимо проверить исправность контактов реле К12 или заменить его на заведомо исправное, например, поменяв местами с реле К6. В случае повторения неисправности надо проверить соединение с массой провода от вывода 88 реле К12. Так же надо проверить соединение минусового провода электродвигателя с массой.

На автомобилях Лада Приора установлены два передних дворника и один задний. Каждый автолюбитель знает, что их основной задачей является очистка стекла от дождя осенью и от снега зимой. Однако устройства выполняют свою функцию далеко не всегда. Иногда владелец автомобиля замечает, что они работают медленно и плохо, отвратительно функционируют на первой скорости либо же не двигаются вообще. Причин тому может быть несколько, каждую из них реально выявить и устранить в домашних условиях. Сегодня поговорим о том, почему не работают дворники на Ладе Приоре и что делать в такой ситуации.

Управление дворниками

Управление дворниками происходит с установленного на рулевой колонке переключателя, позволяющего работать стеклоочистителю в нескольких режимах, необходимых при разных погодных условиях. В автомобиле ВАЗ-2114 предусмотрено три вида движения дворников:

  • прерывистый режим;
  • постоянная маленькая скорость перемещения;
  • постоянная высокая.

Часто в автомобилях ВАЗ стеклоочиститель не хочет работать только в одном режиме, поэтому нужно знать не только конструкцию, но и механизм управления системой очистки стекол.

Прерывистый режим начинает работать в первом и втором положении переключателя. За его работоспособность отвечает реле, расположенное на монтажной плате автомобиля и обозначенного на схеме как «КЗ». В третьем положении переключателя дворники работают в постоянном режиме с маленькой скоростью движения. Чтобы переключить стеклоочиститель в постоянный режим работы с высокой скоростью, нужно включить четвертое положение.

Не работают дворники на Лада Приора: причины и как исправить?

На автомобилях Лада Приора установлены два передних дворника и один задний. Каждый автолюбитель знает, что их основной задачей является очистка стекла от дождя осенью и от снега зимой. Однако устройства выполняют свою функцию далеко не всегда. Иногда владелец автомобиля замечает, что они работают медленно и плохо, отвратительно функционируют на первой скорости либо же не двигаются вообще. Причин тому может быть несколько, каждую из них реально выявить и устранить в домашних условиях. Сегодня поговорим о том, почему не работают дворники на Ладе Приоре и что делать в такой ситуации.

Примерзание устройств

  • когда автомобиль остается под открытым небом после использования дворников с водой;

когда машина попадает в неотапливаемый гараж.

Поэтому перед разборкой сначала попытайтесь выяснить, все ли нормально с вашими щетками. Не примерзли ли они к лобовому или заднему стеклу. Не допустить этого поможет откидывание дворников после парковки автомобиля.

Механические причины

  1. При включении какого-либо режима отсутствует щелчок термобиметаллического предохранителя. Если отсутствует какая-либо реакция на ваши попытки включить дворники, возможно, отказали предохранители F11 или F20. Также нужно удостовериться в том, что контакты не подверглись окислению.
  2. Если щелчок слышен, но реакция отсутствует, значит, электрика исправна, а проблема с механикой. Здесь же мы возвращаемся к прошлой проблеме с примерзанием щеток. Альтернативные варианты – перекос тяг привода либо же клин шестеренок.

Прерывистое движение щеток. Проблема кроется в реле К6 или К12. Достаточно просто произвести замену. С помощью блока управления можно задать необходимую программу для реле К6.
Если дворники не становятся в первое положение – возможно, произошел сбой программы блока управления либо же он в целом вышел из строя.
Если двигатель устройства работает, дворники дергаются, но полностью не двигаются, вам нужно будет удостовериться в том, что с креплением кривошипа все нормально.

Также не исключается и поломка моторчика устройства. Проверить его работоспособность можно с помощью стандартного мультиметра либо же лампочки на 12 вольт. Рекомендуется убедиться в том, что переключатели дворников исправны. Возможно, проблема кроется именно в них. Если совсем ничего не помогает, тогда, возможно, причина кроется в самом монтажном блоке. Его ремонт своими руками невозможен, поэтому придется обратиться к профессионалам. Также автолюбитель может установить новый монтажный блок и решить проблему таким образом.

Если вы разбираетесь в устройстве электроцепи Приоры, вы можете самостоятельно решить проблемы как механического, так и электрического характера. Обращение к специалистам требуется в редких случаях, когда уже совсем ничего не помогает.

Отказ и восстановление работоспособности дворников Лада Гранта лифтбек.Отказ и восстановление работоспособности дворников Лада Гранта лифтбек.

Как понять, что щетки стеклоочистителя нужно заменить?

Чистота лобового стекла непосредственно влияет на безопасность движения на дороге. Многие автомобилисты нечасто меняют дворники, но это нужно делать как минимум один раз в год. Замена щеток стеклоочистителя «Лады-Гранты» проводится в зависимости от срока эксплуатации, погодных условий, а также фирмы-производителя.

Сейчас производители предлагают дворники на «Ладу», которые оснащены индикатором износа. Стоят они немного дороже, но подскажут водителю, когда требуется замена. Хотя автомобилисты отмечают, что эта идентификация не совсем объективна. Метка выцветает под воздействием ультрафиолета, дождя или снега, поэтому не всегда такие показатели являются решающими.

Факторы, указываются на необходимость замены дворников:

  • Мутное стекло. Это может быть химическое загрязнение, но чаще всего указывает на то, что нарушены уголки кромки дворников, и их нужно заменить.
  • Неочищенные участки лобового стекла разного диаметра. Указывают на деформацию резинного элемента щеток или на большое количество собравшегося льда или грязи на стекле.
  • Щетка прыгает или оставляет неочищенными вертикальные полосы. Чаще всего дефект возникает при использовании классических каркасных дворников «Гранты». Указывает на то, что снижено крепление щеток или отсутствует люфт.

Медленно работают дворники — ремонт трапеции

В предыдущей статье писал о замене трапеции и моторчика, и делал это заодно с одним необходимым ремонтом. Вчера ночью при включении дворников на своей Калине заметил, что они практически не двигаются.

Короче говоря, они еле-еле ползали по стеклу, хотя еще пару дней назад было все нормально! Сначала подумал, что проблема в щетках стеклоочистителя, но когда немного отогнул рычаги, понял, что щетки здесь не причем.

Было решено снимать с машины всю эту конструкцию и смотреть, в чем же дело.

Итак, первым делом необходимо снять трапецию дворников Калины. Затем, отсоединив ее от моторчика, попробовать, насколько легко ходят ее рычаги от руки.

В моем случае одна сторона (водительский дворник) ходила нормально, а вот вторая — с таким усилием, что я даже удивился, как вообще моторчик был способен стронуть с места этот рычаг.

Для того, чтобы решить проблему с медленной работой дворников, необходимо вынуть тот вал со шлицами, который туго ходит. В общем, чтобы все это сделать, понадобится:

  • Плоскогубцы
  • Проникающая смазка
  • Смазка литол или аналогичная
  • Молоток
  • Тонкая отвертка

Значит так, первым делом необходимо плоскогубцами или руками, если получится, снять резинку с вала, как показан наглядно ниже:

Затем тонкой отверткой поддеваем и снимаем стопорное кольцо, как показано на фото:

И вынимаем все шайбы, которые насажены на валу, их там несколько штук:

Для начала теперь можно попробовать просто побрызгать проникающей смазкой на вал, быть может, что она проникнет внутрь отверстия и поможет облегчить ход:

Если это не помогло, как было в моем случае, то необходимо выбить вал из посадочного места корпуса трапеции. Для этого накручиваем на резьбу вала гайку и аккуратно стукаем по ней молотком, тем самым выбивая его наружу:

В результате получаем следующую картину:

Как видите, на нем образовался странный налет, который необходимо удалить тонкой наждачной бумагой, как я и сделал:

И смазываем вал густой смазкой, я лично использовал литол:

И после того, как это сделали, можно вставлять вал обратно в корпус трапеции и пробовать, насколько легко он стал там ходить. Лично в моем случае, все стало сразу как по маслу. После установки дворники стали работать отлично, даже лучше, чем в последние несколько месяцев.

Неисправности механического происхождения


механика Часто дворники на автомобиле ВАЗ 2110 не работают по причине банального ослабления гайки, прижимающей щеткодержатель к валу трапеции. Восстановить работоспособность системы можно мгновенно, отрегулировав угол расположения щетки и притянув рычаг гайкой.

Об открученной гайке, способствующей передаче крутящего момента от редуктора к трапеции, может сообщить одно из двух событий:

  • электродвигатель сохраняет работоспособность во всех режимах, но обе щетки не двигаются;
  • щетки самопроизвольно прекращают работу в промежуточном положении.

Впрочем, остановка щеткодержателей в произвольном положении может произойти по причине плохого прижатия контактов «концевика» к шестерне моторедуктора или окисления/обгорания этих же контактов. А щетки не в состоянии двигаться еще и после выкрашивания зубьев шестерен, которые не располагают большим ресурсом – ведь они изготовлены из пластмассы.

в чем причины и как исправить?

Нередко те, кто имеют данную машину, замечают, что дворники на приоре работают слишком медленно, вследствие чего ухудшается видимость. Особенно данная проблема характерна в зимнюю пору, когда стекла сильно запотевают и покрываются снегом. Из-за этого видимость очень падает, что может привести к страшным последствиям. Дабы этого не было, нужно вовремя ремонтировать дворники. Однако для начала желательно разобраться в причине неисправности.

Почему стеклоочистители плохо работают: причины и пути решения

Если вы заметили, что омыватели на автомобиле стали плохо работать, вам необходимо сразу выяснить причину данной неполадки. Зачастую это:

Все можно решить, если правильно подойти к процедуре. В первом случае необходимо выбирать в качестве смазывающего вещества раствор, который не густеет при высоких температурах. Если смазка не помогла, придется воспользоваться доработкой. Стеклоочистители Лады Приоры состоят из множества соединений и контактов, которые создают дополнительное сопротивление, в результате чего мощность мотора падает. Минимизировать потерю тока можно, используя следующие инструменты:

  • 5-контактный разъем;
  • три 5-контактных реле с гнездом;
  • провода по 25 мм­­­­;
  • круглые клеммы.

Производители и цены аналогов

Среди аналогов выделяют каркасные, бескаркасные, гибридные щетки. Всего на рынке несколько вариантов. Выбирайте тот, который больше Вам подходит – без разницы, есть у нее каркас или нет. Главное – не доводить до того момента, как старое стеклоочистительное устройство начнет царапать ветровое или заднее стекло.

При замене чистящих щеток используют следующие размеры в миллиметрах (водительская — пассажирская стороны):

  • 630 – 480;
  • 530 – 510;
  • 510 – 500.

Остальные компоновки автовладельцами признаются не такими эффективными. Среди известных аналогов щеток стеклоочистителей выделяются:

  • Бош аэротвин — бескаркасные, производство Бельгии. Полное название — Bosch aerotwin retrofitar 532 s. Цена – 1200-1300 рублей. Длина водительского – 53 см, пассажирского – 50 см. Продаются комплектом.
  • Bosch Twin – модель попроще. Имеют те же размеры, но несмотря на более низкую цену славятся надежностью. Стоимость – около 800 рублей.
  • Bosch Eco – самый экономный вариант. Они бюджетные, продаются поштучно. Цена – 300 рублей за одну щетку. Длина – 50 см.
  • Denso Hybrid – признаются чуть ли не самой лучшей моделью на рынке. Выдерживают холод и жару. Цена за штуку – 500 рублей. Длина 50 см.
  • Alca – простые, по 500 рублей за штуку. Длина – 50 см, но со стороны пассажира оставляют не охваченной область шириной примерно 5 см.

Читать далее: Схема предохранителей LADA Priora и их расположение в авто с фото и видео где находятся блоки реле Приоры

Замена стеклоочистителей, обзорность в автомобилеЗамена стеклоочистителей, обзорность в автомобиле

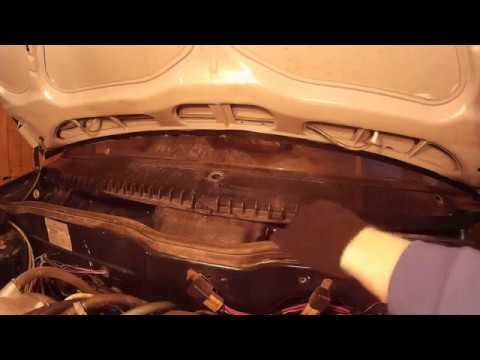

Замена трапеции дворников своими руками, без снятия блока предохранителей.Замена трапеции дворников своими руками, без снятия блока предохранителей.

MVI 1104MVI 1104

Подводим итоги

Если надежная работа стеклоочистителя является вашим приоритетом, следует обращать внимание на все возможные варианты выхода деталей из строя. Стучащая трапеция должна привлечь ваше внимание и определенным образом заставить изучить ситуацию

Скорее всего, стук приведет к тому, что вскоре придется менять устройство на новое и покупать качественные детали на замену. Но вполне возможно, что стоит просто добраться до трапеции и подтянуть крепления ее деталей, чтобы убрать стук и прекрасно эксплуатировать устройство дальше.

Качественная работа дворников необходима в любом автомобиле, так что следует сразу же решать все возникающие проблемы с учетом их особенностей и технических сложностей. Замена реле может быть выполнена и в гаражных условиях, а вот поменять трапеция и мотор дворников лучше в сервисном центре. Так вы сможете без особых проблем получить необходимые возможности эксплуатации машины и обзавестись необходимыми качествами работы периферийных устройств. А вы когда-нибудь сталкивались с неисправностями в работе дворников?

Оцените статью
Рейтинг автора
5
Материал подготовил
Илья Коршунов
Наш эксперт
Написано статей
134
Добавить комментарий
