Схема подключения автомагнитолы мистери

Подключение и сопряжение

Подключить телефон с операционной системой Андроид к автомобильной аудиосистеме можно в несколько шагов:

  1. Привести магнитолу в ждущий режим.
  2. Включить Bluetooth в настройках или другим способом, описанным в руководстве по эксплуатации (например, в магнитолах Мистери требуется снять лицевую панель и удерживать в течение 4 секунд кнопку «Pair»).
  3. Произвести сопряжение телефона с устройством. Для этого необходимо включить Bluetooth на телефоне и найти блютуз аудиосистемы, после чего ввести PIN-код на двух устройствах (стандартный пин в большинстве устройств – 0000).
  4. Оборудование подключено и готово к эксплуатации.

Функционал блютуз подключения включает в себя систему «handsfree», возможность просмотра изображений и прослушивание музыки с телефона.

Как найти функцию включения блютуз и правильно синхронизировать устройства?

Включение

Для включения Bluetooth можно воспользоваться советами из инструкции по эксплуатации устройства или самостоятельно найти опцию в магнитоле.

Для популярных марок автомагнитол (JVC, Пионер, Сони, штатные магнитолы Форда и Приоры) нужно сделать следующее:

Чтобы включить блютуз на магнитоле JVC, требуется зайти в настройки, найти раздел Bluetooth и перевести устройство в рабочее положение, после чего можно проводить сопряжение. Помимо включения, в этом разделе можно провести настройку режима «свободных рук», микрофона и выбрать подключаемое устройство, если сопряжение уже проводилось.

  • Включить блютуз на магнитоле Пионер можно, зайдя в исходные настройки и, используя MULTI-CONTROL выбрать BT-AUDIO. После, можно осуществить поиск телефона с магнитолы или найти устройство с телефона для дальнейших действий.
  • Чтобы включить блютуз на магнитоле Сони требуется зайти в настройки и выбрать нужный раздел, после чего можно проводить сопряжение. Дальнейшая связь между устройствами будет осуществляться автоматически.
  • Чтобы включить блютуз на магнитоле Форд 6000CD достаточно зайти в меню настроек и включить Bluetooth в соответствующем подразделе. В Форд Фокус 2 с магнитолой Форд 6000CD после захода в меню требуется 1 раз нажать на правую стрелку, а затем 6 раз нажать «выбор». После этого должен будет появиться индикатор о включении или отключении блютуз.

Включить Bluetooth на Приоре можно путём нахождения в меню соответствующего раздела. После синхронизации функционал будет доступен в полном объёме – звонки с использованием колонок автомобиля (handsfree) и проигрывание аудио композиций.

Синхронизация

Процесс синхронизации с новым устройством почти на всех магнитолах является одинаковым, и чтобы его совершить, требуется выполнить несколько действий:

  1. Необходимо включить блютуз на всех устройствах.
  2. Провести поиск и найти нужное оборудование.
  3. Ввести код для сопряжения на обоих устройствах (по умолчанию — 0000).
  4. Если всё сделано правильно – оборудование готово к эксплуатации.

После сопряжения PIN-код можно изменять (до 16 цифр). Для ввода цифр на аудиосистеме используется MULTI-CONTROL – путём вращения подбирается требуемая комбинация цифр (на примере Пионер).

Установка сабвуфера Мистери

Подключение сабвуфера Mystery в машину зависит от места его установки. Габариты большинства устройств не позволяют установить их в салоне автомобиля, поэтому самым удобным местом для размещения низкочастотной акустической системы будет багажный отсек. При этом подсоединение активного сабвуфера Мистери будет выполняться длинными проводами. Кроме жёсткого крепления проводов нужно предусмотреть фиксацию самого устройства. От тряски и вибрации незакреплённая колонка будет перемещаться по всему багажнику. При работающей технике это может привести к обрыву силовых проводов, короткому замыканию и возможному возгоранию. Для крепления низкочастотной акустики можно использовать ремни или пружинные тяжи, которые крепятся за спинкой заднего сиденья. Если это сделать сложно, то к фальшполу багажного отсека можно на саморезах привернуть уголки, которые будут надёжно фиксировать акустику.

Подключение сабвуфера Мистери МТВ 200А выполняется таким же способом, как и другие модели этого бренда. Все разъёмы на задней стенке устройства унифицированы и имеют стандартные обозначения.



Как подключить?

Установка

Для того, чтобы автомагнитола Мистери 2 дин могла проявить все свои достоинства и показать себя с лучшей стороны, следует не забывать о том, что должна быть проведена грамотная ее установка. Если монтаж осуществляется своими руками, то тем более, операция потребует обязательного выполнения определенных правил.

Схема подключения автомагнитолы mystery

Важные моменты

Вот что нужно помнить:

Перед началом любых работ, которые подразумевают вмешательство в электрическую схему авто, минус АКБ надо обязательно скидывать, полностью исключив шансы возникновения КЗ;
Проводя монтаж, надо позаботиться о наличии универсального разъема ISO, который позволит осуществить подключение легко и просто;
Если разъем ISO отсутствует, то надо особое внимание уделить соблюдению цветной маркировки соединительных кабелей.

Примечание. Во избежание проблем не лишним будет проведение выборочной «прозвонки» определенного разъема.

Особое внимание надо обратить правильности подключения минусовых клемм динамиков,чтобы не допустить их контакта с корпусом авто;
Надо быть очень внимательным в процессе установки и действовать строго по инструкции. Так, подпитывать автомагнитолу Мистери от АКБ напрямую крайне не рекомендуется

Это приведет к ускоренному разряду аккумулятора, особенно в тех случаях, когда машина долго стоит. Правильнее будет осуществить соединение через замок зажигания;
Установку самой магнитолы лучше всего осуществить на отсеке передней панели(см.Самодельная панель для автомагнитолы своими силами), который и предназначен именно для этих целей. Однако надо проследить за тем, чтобы автомагнитола была защищена от прямого попадания солнечных лучей, чрезмерного запыления, вибраций и так далее.

Примечание. Рекомендуется оставлять угол наклона передней панели ресивера в зоне 30 градусов.

  • Чтобы осуществить надежную фиксацию автомагнитолы в отсеке, надо использовать специальную монтажную рамку, которая идет в комплекте с устройством. Крепление осуществляется путем отгибания специальных металлических «язычков»;
  • Фиксация блока автомагнитолы проходит в рамке с использованием металлической скобы и специального крепежного винта 5х25 мм;
  • Если возникает необходимость демонтировать ресивер, то процедуру проводят строго в обратном порядке. В установочные пазы, которые находятся на боковых стенках блока, вставляются специальные штыри. Они тоже идут в комплекте с ГУ;
  • Прежде, чем окончательно зафиксировать ресивер, рекомендуется проверить, как все работает. Надо осуществить подключение всех электрических соединений по схеме, проверяя систему на работоспособность;
  • Перед первым подключением автомагнитолы Мистери, надо инициализировать систему. Чтобы сделать это, следует утопить кнопку Reset, расположенную на корпусе ресивера, используя тонкий предмет, к примеру, стержень шариковой ручки.

Совет. Данную процедуру рекомендуется проводить и в тех случаях, когда заменяется АКБ и автомобиль обесточивается.

Распиновка разъемов автомагнитол mystery

Своими руками

Теперь давайте узнаем, а как осуществить установку непосредственно своими руками, без помощи специалистов:

Наличие определенных навыков и элементарных знаний в области электротехники – обязательное условие. В противном случае, сделать что-либо самостоятельно не получится и это грозит ощутимыми проблемами. По этой причине желательно ничего не трогать, если есть сомнения;
В нашем случае установка магнитолы будет осуществляться по нестандартному разъему 2 дин

Такой размер все больше становится популярным и большинство новинок выпускаются именно с ним.
Обратить внимание также следует на способ установки автомагнитолы. Как известно, существует возможность фронтального монтажа при помощи рамки и способ бокового крепления

В любом комплекте моделей автомагнитол 2 дин Мистери идет инструкция, по которой и можно определить соответствующий способ.
Особого отличия подключение автомагнитолы 2 дин от ресиверов с размерами 1 дин не имеет. Как правило, осуществляется неразъемное подключение с использованием различных акустических проводов. Не менее популярно подключение с помощью универсального разъема

Примечание. Последний способ более всего подойдет для самостоятельной установки, ведь процесс подключения займет всего несколько минут.

Не менее важно наличие специальных переходников, которые отдельно приобретаются в магазине (нередко они поставляются и в комплекте)

Обзор 2 дин автомагнитол Мистери

Теперь рассмотрим самые популярные модели этого производителя с таким типовым размером.

Мистери MDD-6280NV

Автомагнитола 2 din мистери

Мультимедийный центр с типовым размером 2 дин.Отличается следующими возможностями:

  • Экран встроенный на 6,2 дюймов;
  • Есть порт USB;
  • Есть ТВ-тюнер;
  • Автомагнитола принимает карты памяти SD;
  • Оснащена модель мультиподсветкой;
  • Есть CD/DVD привод, воспроизводящий все современные форматы и читающий большинство носителей.

Другие возможности

В комплекте инструкция/провода/ПДУ
Аудио вход на передней панели
Дисплей сенсорный/6,2 дюйма
GPS-приемник есть
ТВ-тюнер есть
Радио FM/AM
Поддержка Айпад есть

Мистери MDD-6250BS

Автомагнитола мистери 2 din и ее разъем

Автомагнитола за 10 тысяч рублей.Обладает следующими возможностями:

  • Монитор встроенный широкоформатный сенсорный с размером диагонали 6,2 дюйма;
  • Типовой размер мультимедийной системы 2 дин;
  • Есть многоцветная подсветка с возможностью регулирования и изменения;
  • Есть возможность совместить управление с кнопками на руле;
  • Поддержка всех современных форматов и носителей;
  • Встроен ТВ-тюнер, поддерживающий цветовые стандарты Пал, Секам и NTSC;
  • Радиотюнер способен принимать три диапазона: FM/AM/УКВ;
  • Есть поддержка Блютуз;
  • Оснащена магнитола разъемом для карт памяти микро SD;
  • Видеовыходов у этой автомагнитолы 2. Есть отдельный видеовход для подключения камеры заднего вида. Кроем того, есть отдельный выход на сабвуфер(см.Установка активного сабвуфера в машину своими силами);
  • Мощность автомагнитолы стандартная – 4х50 Вт.

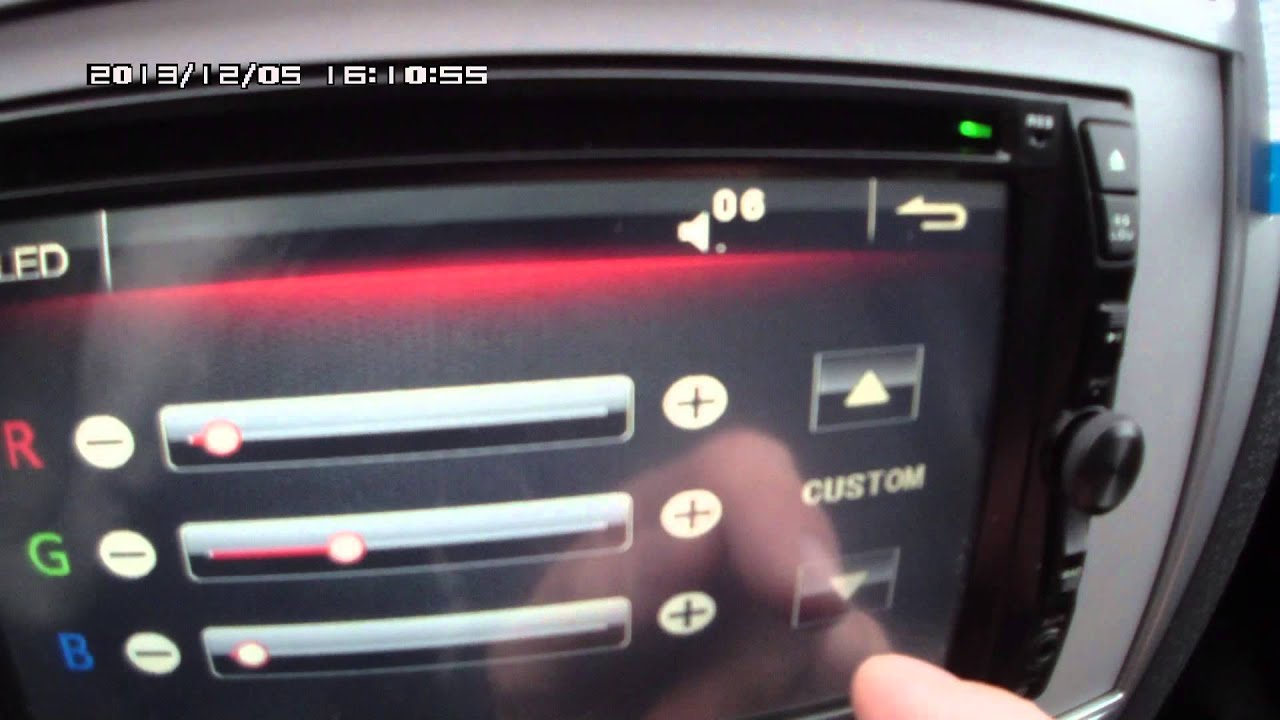

MYSTERY MDD 6240SMYSTERY MDD 6240S

Мистери MDD-4310S

2 дин автомагнитолы

Автомагнитола с экраном поменьше.Отличается следующими характеристиками:

  • Типовой размер автомагнитолы 2 дин;
  • Размер диагонали экрана 4,3 дюйма, но проигрываемая композиция, папки с номером и текущее время просматривается не хуже, чем на мониторе побольше;
  • ТВ-тюнер имеется. Он встроенный и позволяет просматривать видео, а также обрабатывать сигналы среднего и высокого качества;
  • Есть радиотюнер, правда, без поддержки RDS;
  • Отдельный выход на сабвуфер и вход для камеры заднего вида;
  • Память встроенная. Есть поддержка карт памяти SD/MMC;
  • Есть USB;
  • В комплекте идет ПДУ, дающий возможность настраивать магнитолу по своему вкусу даже с заднего сидения.

Мистери MAR-878UC

Нестандартная 2 дин автомагнитола

Автомагнитола без встроенного экрана.Имеет следующие характеристики:

  • Автомагнитола оснащена портом USB;
  • Радиотюнер очень хороший с памятью на 30 станций в диапазонах FM/AM/УКВ;
  • Есть слот для карт памяти SD/MMC;
  • Есть аудиовход на передней панели;
  • Отменного качества эквалайзер;
  • В комплекте идет полнофункциональный пульт;
  • Подсветка может быть изменена в зависимосто от собственных предпочтений;
  • Есть разъем ISO.

Мистери MDD-7800BS

Целая мультимедийная система со встроенным экраном.Следующие параметры и характеристики выделяют ее среди других моделей:

  • Типовой размер 2 дин;
  • Монитор с электроприводом широкоформатный встроенный. Дисплей ЖК на 7 дюймов с активной матрицей и широким углом обзора;
  • Есть USB вход;
  • Управление автомагнитолой полностью сенсорное;
  • Есть много входов и выходов: сабвуфер/камера заднего вида/2 видеовыхода и т.д.

Мистери MDD-7550BT

Автомагнитола с полностью моторизованным механизмом положения экрана.Отличается следующими возможностями:

  • ЖК монитор широкоформатный встроенный на 6,5 дюймов;
  • Управление сенсорное с графическим интерфейсом;
  • Поддержка всех известных форматов и носителей;
  • Есть Bluetooth(см.Bluetooth для автомагнитолы: делаем своими руками);
  • Меню на русском языке;
  • В комплекте идет полнофункциональный ПДУ;
  • Аудиовыход линейный 5,1;
  • Есть возможность перемещения управления на руль (на штатные кнопки);
  • Выходная мощность устройства высокая — 4х55 Вт.

Описанные выше модели автомагнитол Мистери с типовым размером 2 дин довольно легко устанавливать в современные автомобили своими руками. Достаточно, чтобы была инструкция на русском языке, подробный видео обзор процесса, фото – материалы. Цена на модели разная и выбирать придется, в зависимости от собственного бюджета.

Переходник ISO — евро коннектор CARAV

Распиновка магнитолы Mystery (различных моделей)

В статье будут рассмотрены схемы подключения и распиновки магнитол Mystery следующих серий: mar, mmd, mdd, mcd, mmtd и других моделей магнитол марки

Фишка разъема Mystery

Распиновка разъема магнитолы Mystery 878uc-v1l10

Распиновка разъема магнитол Mystery mar 717u, 707u, 877uc, 404u, 979, 980

Распиновка разъема магнитол Mystery mar 818u, 909u, 919u, 616u

Распиновка разъема магнитол Mystery mcd 597mpu, 794mpu

Распиновка разъема магнитол Mystery mcd 795mpu

Распиновка разъема магнитол Mystery mcd серии на русском языке

Распиновка разъема магнитол Mystery mdd серии

Распиновка разъема магнитол Mystery mmd 980-v2l11

Распиновка разъема магнитол Mystery mmd 999bs, 4501bs

Распиновка разъема магнитол Mystery mmd 4503bs

Распиновка разъема магнитол Mystery mmd 6220s, mdd 4310s, 7120s, 6270nv

Распиновка разъема магнитол Mystery mmtd 9104

Распиновка разъема магнитол Mystery mmtd 9105s на русском языке

Распиновка разъема магнитол Mystery mmtd 9122s

Распиновка разъема магнитол Mystery на русском языке

Распиновка RCA разъема магнитол Mystery

Mystery MCD

Для лучшей работы мультимедийной системы требуется выполнять некоторые правила. Большинство магнитол Мистери имеют практически одинаковый принцип подключения. Однако в отдельных ситуациях они могут отличаться у разных моделей.

При покупке у дилера нужно приобрести специальный переходник. Он упростит установку автомагнитолы. Можно справиться с задачей и без переходника. Дополнительно стоит взять мультиметр или вольтметр. Они помогут определить функции проводов. Можно присоединять кабель к разъемам, ориентируясь на цвета. Последние порой могут не совпадать.

Перед началом монтажа необходимо отключить клемму “минус” аккумулятора

Такая мера предосторожности нужна для предотвращения возникновения коротких замыканий при подключении.
После ознакомления с руководством можно приступать непосредственно к установке. Надо в точности придерживаться предложенной схемы

При неправильно подключенном проводе устройство будет плохо работать или не функционировать совсем.
Желтый или зеленый провод подсоединить к плюсовой клемме аккумулятора. Черная жила используется для заземления. Ее вывести на массу. Для питания красного провода его требуется подключить к замку зажигания.
Распиновку следует осуществлять с учетом приведенной информации. Часто применяют схожие оттенки жил.
Голубой провод подсоединить для автоматической активации усилителя звучания магнитолы и антенны. Жила может иметь белую полоску.
Оранжевый разъем применяют для подключения к клемме, управляющей переключением освещения. Черно-желтый предназначен для дистанционного управления громкостью.

После совмещения входов подсоединить выходы. Такие жилы подключить к динамикам. Провода идентичного цвета прикрепить к одной колонке. В конце проверить исправность работы устройства.

Инструкция по эксплуатации автомагнитолы Mystery MAR-919U

А втомагнитола является весьма распространённым электронным прибором. За редким исключением в салоне автомобиля нет этого, без сомнения, полезного аппарата. Но, несмотря на смену носителя записи в автомобильном проигрывателе, эти приборы по-прежнему называют знакомым словом автомагнитола. Оно прочно устоялось со времён массового использования кассетных автомобильных проигрывателей. Д анный раздел сайта посвящён вопросам ремонта автомагнитол своими руками.

Не секрет, что автомобильные проигрыватели разных модификаций и фирм-производителей ломаются. Н а страничках этого раздела не будет простого перечисления конкретных неисправностей определённых моделей автомагнитол, а будут раскрываться методы ремонта и восстановления этих устройств.

Изложение будет вестись без отрыва от практики, с приведением примеров ремонта конкретных моделей автомобильных проигрывателей. Здесь рассказывается о необходимых приборах, которые потребуются в процессе ремонта автомагнитол. Блок питания для автомагнитолы из компьютерного БП. С этим вопросом сталкивается любой, кто желает «запитать» автомагнитолу от сети V.

В этом есть смысл, если планируется ремонт автомагнитолы или её доработка до стационарного музыкального центра. Здесь Вы узнаете о типовых неисправностях автомобильных проигрывателей и причинах их возникновения. Что такое сложная неисправность и как коды ошибок могут помочь при ремонте автомагнитол?

Методика разборки CD-механизма автомобильного проигрывателя. При ремонте дисковых автомагнитол довольно часто возникает необходимость в разборке CD-механизма. Разборка CD-привода автомобильного проигрывателя Kenwood. CD-приводы у автомобильных ресиверов разных марок отличаются по своему устройству.

А значит нужно уметь разбирать CD-механизмы разных типов. Здесь вы узнаете, как без ошибок разобрать CD-привод автомагнитолы Kenwood. Нет подсветки дисплея. О том, как устранить эту поломку и пойдёт речь. Нет звука. Реальный пример ремонта с применением осциллографа. Не работает регулятор громкости. Ремонт энкодера автомагнитолы. Не работает регулятор звука автомагнитолы? Возможной причиной неисправности может быть валкодер.

Валкодер очень часто используется в цифровой аппаратуре для регулировки всевозможных функций и управления прибором.

Так ли необходима замена валкодера при его некорректной работе? О том, как восстановить правильную работу валкодера, и избежать его замены рассказано в этой статье. В практике ремонта автомобильных проигрывателей и CD-ресиверов бывают случаи, когда необходима принципиальная схема, информация по распиновке разъёма или таблица расшифровки кодов ошибок.

Среди всевозможных модификаций автомагнитол нашли своё место под солнцем и так называемые флэш-автомагнитолы. Размеры SMD-резисторов. Таблица типоразмеров. В чём разница? Ремонт блютуз-колонки JBL Charge 3 реплики. Телевизор не включается. Индикатор мигает. Что делать? Секреты ремонта автомагнитол Советы по ремонту автомагнитол А втомагнитола является весьма распространённым электронным прибором.

Ремонт автомагнитол своими руками. Типовые неисправности автомагнитол. Коды ошибок автомагнитол. Схемы автомагнитол. Cheetah vs Mystery Какой марки автомагнитолу выбрать? Прочитайте эту статью, и у вас навсегда отпадёт этот вопрос. Автомагнитола без диска.

Навигация по записям

Подключение динамиков Данную процедуру выполняют внимательно и аккуратно, так как от этого зависит не только чистота звучания, но и работа и долговечность магнитолы и динамиков. MUTE Отвечает за отключение звука при нажатии кнопки.

Иногда их бывает два, и они контролируют работу приборов, которые действуют только при включенной системе. Чтобы обеспечить безопасность, отключите аккумулятор.

Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.

Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Двухдиновые магнитолы в два раза больше однодиновых, что позволяет производителям делать модели с большим сенсорным экраном, а также внедрять большее количество мультимедийных функций

Конечно, минусом в этом случае будет то, что магнитола все время находится в режиме ожидания. Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2.

Подключения и установка автомагнитолы

Не рекомендуется подключать приспособление к прикуривателю или замку зажигания. Поищите в магазинах адаптер для мультируля.

Белый провод ANT Провод с данной маркировкой отвечает за управление автомагнитоле антенной. Как подключить автомагнитолу и не запутаться в проводах? Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера. Способ подключения с помощью сигнализации Часто водитель думает, отключил я музыку в машине или нет на стоянке. Таким образом, и выделяются три основных варианта процедуры самостоятельного подключения магнитолы.

Подключения и установка автомагнитолы

Минимальная длина проводов уменьшает сопротивление, искажающее звук. Иногда при несоблюдении фазировки возникают некоторые неполадки, а именно искаженная передача низких частот и басов. Если ваши динамики оснащены разъемами подобного типа, вы можете использовать для подключения именно их

Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Вот и все дела

Работа с автомагнитолами 2 din Процесс схож, но есть несколько нюансов. Лучше всего, когда они максимально короткие и не имеют дополнительных скруток.
Распиновка ISO разъема, для подключения магнитолы

https://youtube.com/watch?v=KlTDn13M-Jc

Настройка магнитолы Мистери

Автор статьи: Арсен Агаян

Магнитола Мистери пользуется на отечественном рынке большим спором. Это объясняется её доступностью в плане цены и широким функционалом, который предоставляет пользователям производитель. Сегодня на рынке представлено множество самых разнообразных моделей данной марки. Я два года назад купил такую магнитолу на сайте www.carengineering.ru, и могу рекомендовать его как хороший магазин.

Это могут быть базовые головные устройства линейного тип ос съёмной лицевой панелью. В состав кроме привычных функций также входит подключение устройств через usb выход, а также разъёмы под sd карты. Кроме этого на всех современных моделях Мистери идёт по умолчанию функция синхронизации с цифровыми устройствами и мобильными телефонами по блютуз.

Это позволяет по беспроводному каналу данных подключиться к большинству современных гаджетов для управления или передачи данных. Более продвинуты модели магнитол, имеющие широкий экран, который может быть также раздвижного типа, имеют полное сенсорное управление.

В такие устройства предустановлено различное программное обеспечение. Часто широкоформатные модели используются в качестве систем навигации, так как в них имеется GPS модуль. Это позволяет производить загрузку карт и автоматически определять местоположение автомобиля.

Особенности

Популярность автомагнитол Мистери среди автолюбителей во многом объясняется ценовой политикой компании. Производитель поддерживает цены на одном уровне не зависимо от курса валют, поэтому цены девайсов доступны широкому кругу покупателей. В компании всегда отслеживаются последние тенденции в мире электроники, что отражается в выпуске новых моделей.

Автомагнитолы Мистрери многофункциональны. Несмотря на большое количество моделей, компания производит устройства высокого качества. Особенность устройств в том, что их можно подключить к штатным разъемам. Поэтому установку может сделать любой автолюбитель самостоятельно. Автомагнитолы оснащены разъемами для подключения различных цифровых устройств, которые способны воспроизводить известные форматы.

Девайсы оснащены встроенными процессорами, которые отвечают за качество и частоту звука. С помощью эквалайзеров пользователь имеет возможность отрегулировать звук согласно своему вкусу. Модели оснащены подсветкой с возможностью выбора цвета. Встроенный GPS-навигатор дает возможность сэкономить на покупке навигационных устройств.

Подключение через усилитель

Подразумевается подключение пассивного сабвуфера. Итак, начнем:

Первым делом надо будет подключить питание. Сначала минусовой провод подключаем к усилителю на клемму GND. Не забываем другой конец провода соединить с кузовом автомобиля.

Примечание. Если вы используете не набор проводов, а лишь куски, то запомните следующее правило: минусовой провод должен быть всегда толще плюсового!

Особое внимание рекомендуется уделить сечению кабелей. На хорошем питании экономить не стоит;
Подключаем дальше плюсовой провод к усилителю на клемму +12

Обязательно ставим и предохранитель, желательно, как можно ближе к АКБ. Он защитит от короткого замыкания или внезапного пожара;
В тех местах, где провод соприкасается непосредственно с металлом кузова, его надо защитить в обязательном порядке. Так, прекрасно справятся с этим делом гофра и втулки, а также изолента.

Примечание. Помним, что подключение к аккумуляторной батарее происходит в самый последний момент.

Осуществляем подключение с клеммой REMOTE. На всех современных автомобилях, а вернее, в его системе головного устройства имеется синий провод с нанесенной на него белой полосой. Когда включается головное устройство, то на провод поступает 12 вольт и усилитель включается. Соответственно, если выключить автомагнитолу, то выключится и усилитель. Удобно и безопасно.

Примечание. Если такого провода по какой-либо причине нет, то клемма REM соединяется уже с цепью АСС. Данная цель подразумевает такое положение ключа в замке зажигания, когда работает только радио (характерно для иномарок).

Проводим RCA кабели. Они осуществляют связь звука автомагнитолы с усилителем(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер). Стараемся эти провода проложить как можно дальше от других кабелей и других источников наводок.

Примечание. Если остается излишек кабеля, то его не надо скручивать в кольцо, а рекомендуется уложить змейкой.

Если на автомагнитоле Мистери одна пара линейных выходов, а подключение идет на 4-канальный усилитель, рекомендуется использовать Y-коннектор.Хотя при таком подключении теряется фейдер. Если у усилителя есть INPUT-SELECTOR, то этот же самый Y-коннектор. Подключаем сабвуфер и на этом операцию можно считать законченной.

Подключение сабвуфера Мистери

Сабвуфер mystery подключить к магнитоле

Если у вас в машине стоит магнитола Мистери, то есть резон подключить к ней сабвуфер Мистери MBV-251A. Он активный и все необходимое для подключения имеется в его комплекте. Начали:

Для начала лучше проверить его работу дома. Если мощность звука устраивает, значит все нормально.

Примечание. Полезно будет также замерить тестером, сколько этот сабвуфер потребляет электроэнергии. Как окажется, при полностью выключенном состоянии, данный сабвуфер ничего не потребляет. При включенном режиме, даже если отключить басы, динамик будет потреблять энергию. Таким образом, целесообразнее будет поставить кнопку на провод управления, а не на толстый плюсовой провод.

Пришла пора проложить провода. Желательно взять минус с болта, фиксирующего заднее сиденье автомобиля и затянуть гайкой, чтобы обеспечить хороший контакт.

Примечание. Проложить толстый плюсовой кабель в салон может вызвать затруднения. Если нет желания сверлить кузов, то можно затолкать его в жгут проводов, идущий в салон. Одним словом, решайте сами – легче всего сделать отверстие дрелью и вдеть провод.

  • После того, как плюсовой провод вдели, надо будет его соединить с клеммой АКБ (можно болтом на 10);
  • Дистанционный регулятор басов можно установить прямо над блоком предохранителей. Здесь регулятор не будет бросаться в глаза и место удобное, всегда под рукой.

Установка должна быть проведена так, чтобы после включения головного устройства, кнопкой включать или отключать сабвуфер, если он не нужен. Очень удобно.

Преимущества сабвуфера Мистери

Такой сабвуфер имеет множество преимуществ, главными из которых являются:

  • Оснащенность встроенным усилителем. Уже не нужно приобретать отдельный усилитель и подключать сабвуфер через него;
  • Этот активный сабвуфер очень компактен в размерах.

Примечание. В некоторых случаях, если на то есть свои причины, данный сабвуфер можно спокойно расположить под сидением автомобиля. Там он спокойно уместится благодаря своим малым размерам.

  • Динамик этот выдает звук, обладающий чистыми низкими частотами. Звук всегда будет четким;
  • Динамик стоит недорого – всего 2,5 тысячи рублей;
  • Отличает данный сабвуфер стильный и привлекательный дизайн;
  • Корпус изготовлен из алюминия, но очень прочного;
  • Громкостью саба можно управлять и на расстоянии. Для этого предусмотрен пульт ДУ, идущий в комплекте.

Выше была представлена процедура подключения сабвуфера к магнитоле Мистери. Она проводится своими руками, с использованием пошаговой инструкции

Кроме того, важно просмотреть видео обзоры операции и фото – материалы, которые дадут практической понимание. Цена вопроса невысокая

Всего около 3-4 тысяч уйдет на расходные материалы.

http://www.elektrik-avto.ru/publ/avtozvuk/podkljucheni_e_magnitoly_mystery/21-1-0-615http://autocentrum.ru/articles/mediaustroystva/18782-instrukciya-k-avtomobilnoy-magnitole-misteri-mystery-shema-podklyucheniya-avtomagnitoly-i-modeli.htmlhttp://omagnitolah.ru/podklyuchenie/mystery.htmlhttp://radio-uchebnik.ru/shem/33-avtomobilnoe-audio/459-skhemy-avtomobilnoj-audiotekhniki-mysteryhttp://autotuning.expert/magnitola/kak-podklyuchit-misteri.htmlhttp://avtozvuk-info.ru/shemy-podklyucheniya-akusticheskoj-sistemy/podklyuchenie-sabvufera-shemy-podklyucheniya-akusticheskoj-sistemy/kak-podklyuchit-sabvufer-k-magnitole-misteri-498

Инструкция и настройка

При настройке головного устройства возможно изменение следующих параметров:

  1. Включение и выключение головного устройства выполняются кнопкой PWR.
  2. Управление звуком производится поворотным регулятором, не имеющим ограничителей хода. На пульте и фронтальной панели магнитолы имеется кнопка отключения громкости Mute.
  3. При помощи кнопки SEL производится настройка тембра низких или высоких частот, а также соотношения баланса между тыловыми и фронтальными громкоговорителями и режима воспроизведения (моно или стерео).
  4. Пользователь может включить режим дополнительной тонкомпенсации.
  5. Настройка кривой эквалайзера производится при помощи пульта управления, на котором имеется кнопка DSP.

Для отображения информации о подключенном накопителе или для установки времени нажмите на кнопку DISP (4), после чего на экране отобразится 4-значное поле часов. Затем необходимо нажать и удержать кнопку, пока 2-значное поле часов не начнет работать в мигающем режиме. Изменение значения производится вращением потенциометра громкости или кнопками + и — на пульте управления. Нажатие на DISP включает регулировку минут, которая проводится по аналогичному алгоритму.

Выбор режима работы оборудования выполняется нажатием на кнопку MOD.

Циклическое переключение диапазонов радиоприемника осуществляется клавишей BND, при этом на экране появляется обозначение диапазона. Для ручной корректировки используются 2 кнопки настройки станции либо перехода к предыдущему или последующему треку, расположенные под левым углом дисплея. Найденная радиостанция записывается в память, для этого следует нажать и удерживать клавишу ячейки памяти. После записи значения будет подан короткий звуковой сигнал.

Автоматическое сохранение станций в память включается нажатием на кнопку AMS. При записи каждой станции включается 3-секундная трансляция эфирного контента. При этом на первые позиции заносятся радиостанции с максимальным значением сигнала. Для сканирования диапазона используется клавиша SCN, аппарат начинает поиск радиостанции с наиболее мощным сигналом. После обнаружения частоты сканирование автоматически остановится, и начнется трансляция звука.

Видеообзор автомагнитолы Mystery MAR-818UВидеообзор автомагнитолы Mystery MAR-818U

Встроенный проигрыватель файлов MP3 позволяет включить повторное воспроизведение и исполнение композиций в случайном порядке.

Для активации режима требуется выполнить нажатие на кнопку RDM.

При помощи клавиши 10/5 или 10/6 пользователь может переходить на 10 композиций назад и вперед. Поиск файла по названию конструкцией магнитолы не предусмотрен.

При возникновении неисправностей, связанных с некорректными настройками, имеется возможность сброса параметров до заводского значения. Для этого требуется нажать тонким предметом на кнопку Reset, расположенную под съемной панелью головного устройства. Не рекомендуется применять для нажатия шило или аналогичные инструменты, которые могут повредить поверхность клавиши. Сброс настроек производится перед первым запуском магнитолы или при появлении на дисплее текстового сообщения Error.

Оцените статью
Рейтинг автора
5
Материал подготовил
Илья Коршунов
Наш эксперт
Написано статей
134
Добавить комментарий
