Установка подогрева сидений

Схема подсоединения в блоке предохранителей

Работы по подсоединению проводов следует выполнять при отключенной аккумуляторной батарее.

Установить реле (1119-3747210-10) в монтажный блок, разъем К11.

87-й контакт реле соединяется с проводом красного цвета блока кнопок.

86-й контакт реле соединяется с «массой» кузова.

85-й контакт реле соединяется с проводом черно-синего цвета от замка зажигания.

30-й контакт реле соединяется с проводом розового цвета 30-го контакта реле дальнего света фар.

Предохранитель можно установить между реле дальнего света и реле К11 на розовый провод.

Как видно из описания, схема подключения подогрева Лады Приора очень простая.

Обогрев сидений для Приоры (ВАЗ 2170-72)

Уважаемые покупатели, во избежание ошибок при отправке разъема 2172-3709710АХ с проводами к блоку управления обогревом сидений с терморегулятором на ВАЗ 2172, в строке «Комментарий» указывайте какой установлен блок переключателей , модель вашего автомобиля, год выпуска.

Большинство современных автомобилей оборудуется множеством систем обеспечивающих комфорт водителю и пассажиру, одним из которых является обогрев сидений. Он управляется с помощью блока, выглядит привлекательно, современно, не только красиво вписывается в салон, но и очень прост в использовании.

Несмотря на то, что подогрев сидений сравнительно молодая опция на рынке «наворотов», это не помешало ей, за такой небольшой промежуток времени завоевать мировое признание всех автомобилистов мира. Благодаря подогреву сидений водитель автомобиля может избавиться от неприятных ощущений, которые сопровождают его каждый раз, когда он садится в «холодный» автомобиль.

Блок выключателей подогрева передних сидений 21720-3709710-00 с трех режимным регулятором, расположен в салоне автомобиля ВАЗ 2170/2171/2172 на кожухе туннеля пола между передними сиденьями. Для снятия блока, необходимо поддеть отверткой за облицовку.

Неприятные ощущения — всего лишь вершина айсберга, холодное сидение чревато более серьезными последствиями, нежели кажется на первый взгляд.

Большинство современных автомобилей имеют подогрев сидений уже в базовой комплектации, однако, как же быть тем, у кого данной опции нет, она не предусмотрена производителем или просто не установлена. Чтобы исправить эту ошибку производители подогрева сидений стали выпускать комплекты подогрева сидений, которые можно установить своими руками, избавив тем самым свою «пятую точку» от неприятных ощущений.

Блок управления 21720-3709710-00 обогревом сидений (с трехуровневым регулятором) предназначен для включения / выключения и регулировки подогрева сидения (коммутации электрических цепей обогревателей сидений водительского и пассажирского) в трех положениях на автомобилях ВАЗ 2172 / Лада Приора 2.

Контактный носитель 191 972 724АХ с 8 контактами в сборе с проводами для подключения блока управления обогревом передних сидений с терморегулятором 21720-3709710-00 / Лада Приора 2/ ВАЗ 2172 и её модификаций. Может быть использован разъём для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.

С помощью данного блока 21720-3709710-00 имеющего терморегулятор, идет управление режимами обогрева сидений водительского и пассажирского на автомобилях ВАЗ 2170, 2171, 2172 Лада Приора 2, путем изменения положения клавиш.

Замена разъема 2172-3709710АХ 8 pin в сборе с проводами для соединения с трех режимным регуляторным модулем выключателей подогрева передних сидений 21720-3709710-00 / ВАЗ 2170, 2171, 2172 Лада Приора 2 и её модификаций, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Схема подогрева сидений на Лада Приора 2 рестайлинг

Установка подогрева сидений

Установку подогрева сидений мы рассмотрим на примере
установки штатного подогрева. Так как установка иных подогревов будет
аналогично установки штатного подогрева сидений.

Для того чтобы установить подогрев сидений своими руками
необходимо демонтировать сидения с автомобиля и снять с них обивку.  Установка подогрева будет разделяться на несколько
этапов.

• Снятие сидений
•  установка в них термоэлементов
• установка сидений обратно

Снятие сидений

Инструмент, который понадобиться для снятия сидений:

• Трещотка
• Головка на «13»
• Головка на «8»
• Головка на «10»
• Отвёртка «+», «-»
• Изолента

Процесс снятия сидений

Пододвигаем сидение максимально вперед и вытаскиваем пружины 1 и 2

Трещоткой с головкой на «13» откручиваем скобы крепления сидения

Трещоткой с головкой на «8» откручиваем лыжи сидений в 5-ти местах

Отключаем штекер датчика пристёгнутого ремня

Вынимаем сидение

Далее переходим к разборке самого сидение и установки термоэлементов

Установка термоэлементов

Отгибаем пластиковые фиксаторы обивку сидения и задираем обивку вверх.

Подсовываем термоэлемент под обивку и пришиваем его к поролону.

Натягиваем обивку на каркас сидения и фиксируем ее пластиковыми зажимами.

Складываем спинку, оттягивая крючки фиксирующие спинку.

Эти фиксаторы необходимо отжать

Снимаем ручку регулировки положения спинки. Необходимо потянуть на себя пластмассовую шестерню и она снимется.

Головкой на «10» откручиваем болт крепления шестерни к сидению

Отгибаем штырьки держащие обивку спинки и снимаем ее с них.

штырьки аккуратно отгибаем и снимаем ткань

Подсовываем термоэлемент под обивку и пришиваем его к спинке.

Натягиваем обивку на спинку сидения и фиксируем ее  зажимами.

Соединяем штекер обогрева сидения со штекером обогрева поясницы

Продлеваем такую же процедуру со вторым сидением.

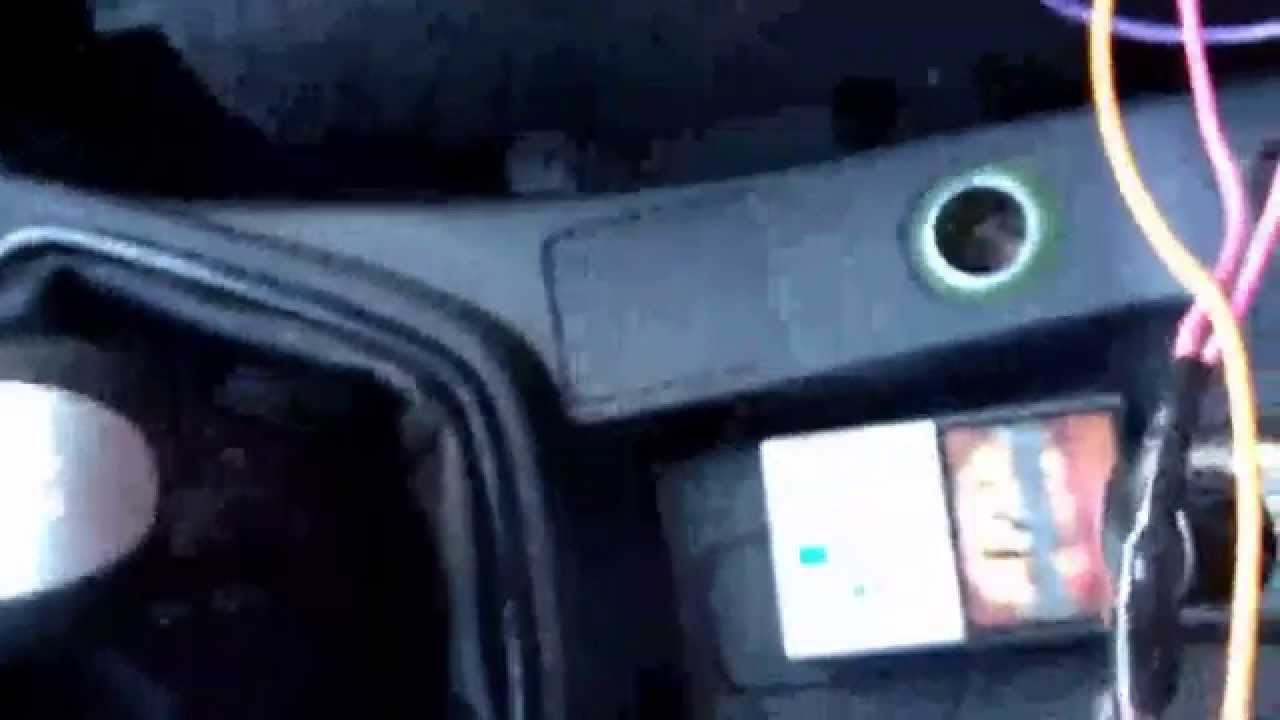

Установка кнопки и подключение

Простая схема для монтажа штатного подогрева сидений в Ладе Приоре

Подключение

Сверлим с обеих сторон отверстия возле воздуховода ног задних пассажиров для вывода штекеров под каждый термоэлемент.

Снимаем заглушку кнопки подогрева сидений.

Просовываем провода в отверстия под кнопку подогрева сидений и разводим провода термоэлементов в разные стороны и просовываем отверстия.

Прикручиваем провод массы под гайку крепления центральной торпеды возле рычага КПП.

Протягиваем плюсовой провод к блоку предохранителей под центральной торпедой.

Подключаем плюсовой провод к предохранителю F11, это предохранитель дворников, питание на нем появляется только после включения зажигания.

Вставляем штекер проводки в кнопку подогрева и устанавливаем кнопку в штатное место.

• Соединяем свободный штекер на сидении с проводкой обогрева.
• Проверяем на правильность подключения, то есть права кнопка должна отвечать за правое сидение. Если наоборот, вынимаем кнопку и меняем провода местами.
• Установка сидений выполняется в обратной последовательности снятию.

Подключение подогрева сидений Лады Приора

«Фишку» с клеммами необходимо соединить с блоком кнопок подогрева.

Черный провод («масса») крепится к кузову автомобиля. Как вариант, можно завести под болт в районе ручного тормоза.

Белый провод отвечает за подсветку кнопок. Его подключаем

к подсветке прикуривателя.

Красный провод – питающий (+12 В), протягивается вдоль жгута проводов под водительским сиденьем и выводится к монтажному блоку.

После сборки центрального тоннеля в него устанавливается блок кнопок вместо заводских заглушек. Провода пропустить между тоннелем и полом, объединить с проводами кресел и скрепить хомутиками. После этого можно устанавливать кресла на свои места.Установка

проводится в обратной последовательности.

Устанавливаем подогрев сидений в автомобиль: инструкция, советы

Сиденье с подогревом – это не только удобно, но и гораздо комфортнее, чем стандартная автомобильная «печка». Этот гаджет срабатывает очень быстро, поэтому так приятно зимним студеным утром садиться в кресло машины, оборудованное именно этой простой на первый взгляд опцией.

Плюхнулся на ледяное сиденье на пару секунд, завел машину, нажал кнопку включения подогрева, и в течение пары минут сиденье уже тепленькое. Все как раз нагреется, пока чистите машину от снега. И вот оно, высшее наслаждение – садиться в теплое кресло, когда кругом мороз. Минут через десять можно будет отключать или переводить в менее интенсивный режим – жарит устройство от души.

В общем, кто впервые попробовал, тот уже вряд ли когда-либо откажется от такой штуки, в особенности если у вас стоят кожаные сиденья… К сожалению, не у всех автомобили изначально оборудованы обогревом. Если вы входите в их число, то расстраиваться не нужно. У вас есть три пути дооснастить вашу машину:

либо с помощью накидки на сиденье с подогревом (самый дешевый, но наименее эстетичный вариант);

через последующую установку обогрева внутрь сидений (самый трудоемкий и сложный способ);

при помощи замены сиденья (наиболее дорогой способ).

Обогрев сидений для Приоры (ВАЗ 2170-72)

Подогрев сидений для автомобиля. Секреты выбора. Какой лучше? Обзор avtozvuk.ua

Подогрев сидений своими руками

Как снять задний диван

Снятие заднего ряда сидушек редко производится – только для чистки, или обивки новыми чехлами. Тем не менее, с инструкцией по снятию заднего дивана тоже ознакомтесь и держать ее в голове «на всякий случай».

1. Отщелкнуть подушки сидений с двух сторон (они углообразные) и вынуть из салона.
2. Над одной из спинок найти лямку фиксатора и потянуть ее наверх. То же самое проделать с другой спинкой.
3. Открутить болты крепления подлокотника и снять его;
4. Открутить болты крепления петель к кузову.

Ресталийлинговая и дорестайлинговая Приора, по мнению многих автообзорщиков, почти ничем не отличаются. Но, если копать глубже, то даже в комплектах обогрева можно найти одно большое различие. В комплекте для дорестайлинговой версии тумблер работает только в двух режимах: ВКЛ/ВЫКЛ. А в рестайлинговой версии весь комплект предназначен для того, чтобы обогрев работал в четырех режимах: ВЫКЛ, минимальный, средний, максимальный.

То есть, в комплекте для рестайлинговой версии добавлено то, что есть далеко не во всех иномарках: возможность изменять степень и температуру нагрева сидушки. На Приоре, которая выпускалась с 2007 по 2012 год, нагревательные элементы сразу включались на максимум.

Штатный набор для Приоры Рестайлинг подойдет и для владельцев первой модели, ведь конструкция ничуть не изменилась. Сами нагревательные элементы идеально лягут на сидушки, а проводка подключится все также – «по стандарту».

Нельзя пренебрегать комфортом в автомобиле, иначе каждая зимняя поездка станет настоящей пыткой. Если печка, не будет греть воздух, пока прогревается двигатель, значит, можно найти другие варианты согреться. Для этого придется потратить половину дня, но старания этого дня будут «окупаться» когда на улице минус 25.

Принцип работы подогрева сидений

Во главе системы стоит нагревательный элемент, который подключен к бортовой сети машины. Детали помещаются в эластичную панель и монтируются в передние сидения. Системы делятся на два вида: одни встраиваются в кресла, другие выполнены в виде накидок на сидения. Принцип работы обоих видов практически одинаков.

Нагревательные элементы обработаны особым покрытием, которое изолирует их от прямого контакта с обивкой. Есть конструкции с одним или двумя элементами для нагрева. Нагреватели подключаются к электрической сети автомобиля через управляющий блок. Некоторые модели систем позволяют регулировать температуру.

Рядом с нагревателем размещается датчик, контролирующий нагрев. При достижении необходимой температуры система отключает питание. Возможно также наличие функции автоматической поддержки уровня нагрева, который задается водителем. Иные системы управляются таймером.

Встраиваемые устройства с двумя элементами могут обеспечивать быстрый прогрев, после которого система переходит на меньшую мощность и меньший нагрев. Количество режимов зависит от модели обогревателя.

Подогрев сидений, два варианта подключения

Не на всех комплектациях Гранты есть подогрев сидений. В России этот элемент крайне необходим, потому что садится в холодную машину довольно неприятно и чревато проблемами со здоровьем. При покупке не всегда беспокоишься о мелочах и хочется приобрести автомобиль по более низкой цене. А вот потом недостающие функции люди любят докручивать сами. Сейчас разберем как можно сделать обогрев сидений без применения помощи специалистов, своими руками. Для начала нам понадобится купить электрогрелку, подойдет калиновская или собственно от Гранты. Цена на оригинальный подогрев составляет 1100 рублей. В комплекте вы найдете:

1. провода, предохранители, кнопки
2. сами грелки для двух кресел
3. схему подключения

Выглядит все это добро следующим образом.

Если есть желание, сначала можно снять кресла. Так будет удобнее, но и оставив их на месте сможете поставить элементы конструкции.

Процесс монтажа начинается с откручивания пластиковых накладок с обоих сторон.

Их нужно снять чтобы получить доступ к болтам соединяющим кресло и спинку.

Откручиваем эти болты и разделяем седушку.

Следом снимаем обшивочный материал сиденья и откидываем его вверх. Таким же образом поступаем со спинкой.

Берем из комплекта наши электрогрелки и подсовываем под материал.

Аккуратно кладем на место обшивку следя за отсутствием образования складок. Собрав сиденье, необходимо соединить черные провода от двух нагревателей, а белый подключить к питанию.

Питание находится под кожухом рычага переключения скоростей. Отстегнув который, продеваем через центральный канал наши провода с правого и левого кресла. Не забудьте поставить предохранитель, он есть в комплекте.

Проделав все действия осталось только вывести кнопки включения и выключения на панель с подстаканниками.

Процесс установки подогрева на Granta Liftback можно значительно упростить используя универсальные нагревательные накидки. В этом случае не нужно разбирать пол машины. Достаточно лишь накинуть их на сиденье и включить в разъем прикуривателя.

Коротко о комплектах для обогрева кресел

В качестве нагревательных элементов в различных комплектах применяются:

• провод с высоким удельным сопротивлением;
• углеродное волокно.

Сиденья для Lada Priora

Сиденья для Lada PrioraПоследний материал в нынешнее время получил широкое распространение благодаря своей надежности и безопасности. Продукция, созданная на его основе, отличается стойкостью к механическим воздействиям и легко подгоняется под необходимый размер с помощью обычных ножниц. Использование электронных блоков управления позволяет добиться плавности регулировок температурных режимов.

Комплект обычно состоит из:

• набора нагревательных пластин;
• монтажного жгута проводов с разъемами;
• терморегуляторов;
• крепежных приспособлений;
• шаблонов.

Методика установки штатного подогрева сидений на Приору

Кроме приобретения штатного комплекта нагревательных пластин, нам понадобятся дополнительные материалы:

• предохранитель 15 А;
• реле 1119-3747210-10;
• клеммы для «массы»;
• гофрированная трубка диаметром 18 мм;
• двухсторонний скотч.

Теперь можно непосредственно приступить к монтажу:

1. Сдвинуть сиденье вперед и открутить 3 болта крепления.
2. Сдвинуть кресло назад и отвинтить 4 гайки с хомутов.
3. Наклонить кресло назад и открутить еще два болта посередине, демонтировать сиденье.
4. Снять обшивку, отогнув металлические крючки на спинке и защелки в нижней части.
5. Отогнуть обшивку и закрепить нагревательные элементы.
6. Вывести провод вниз под сиденье, предварительно одев гофротрубу, и закрепить хомутом, одеть обшивку.
7. Отсоединить АКБ и произвести соединения:

• черный провод – крепится под болт около ручника («масса»);
• белый – к подсветке прикуривателя;
• красный – протянуть вдоль штатного жгута под обшивкой пола под водительское сиденье и дальше вдоль левого порога к контакту реле «87» в электронном блоке.

1. Снять обшивку тоннеля и уложить основной жгут от блока управления к подлокотнику, предварительно надев гофрированную трубу.
2. Установить в свободный слот К11 монтажного блока приобретенное реле и произвести соединения:

• клемму «86» – соединить с корпусом;
• клемму «85» – соединить с сине-черным проводом от замка зажигания;
• клемму «30» – соединить с розовым проводом от контакта «30» К7.

1. Установить предохранитель между реле К11 и К7.
2. Произвести проверку соединений.

Нагревательные элементы подогрева сидений Приора нужно клеить качественно и аккуратно, потому что частой причиной поломок является «съезжание» нагревателя.

Основные неисправности электрических обогревателей ВАЗ 2170

Если кресло перестало быть теплым, то следует проверить следующие узлы:

предохранитель обогрева сидений F15;
предохранитель блокировки зажигания 20 А;
реле;
переключатель температурных режимов;
целостность нагревательного провода.

Наиболее часто встречается поломка или перегорание термокабеля. Ремонт может потребовать демонтажа сидений и обшивки

Особо важно хорошо заизолировать места новых соединений, иначе не избежать новых неприятностей

Ремонт

Перед тем как приступить к ремонту подогрева сидений, вы должны знать о тех причинах, которые могут вызвать данную неисправность. В общем, причин, вызывающих перегорание подогрева может быть всего три:

• неисправный предохранитель;
• обрыв нагревательной ленты внутри конструкции;
• пульт управления или переключатель, размещающийся на сиденье.

К сожалению, в некоторых моделях автомобилей подогрев сидений делается крайне ненадёжным. Обычно это касается бюджетных машин – достаточно «наступить» коленкой на сиденье и происходит обрыв. Само собой, дорогие автомобили вроде «ягуара» или «лексуса» лишены подобных дефектов, а вот малобюджетные «ситроены» и «рено» часто имеют ненадёжные ленты подогрева.

Проверяем предохранители

От того, как работает бортовая сеть автомобиля зависит нормальное функционирование подогрева сидений. Поэтому перед тем, как провести диагностику самого устройства, нужно проверить предохранитель.

Стандартный F33 имеет номинал в 15 ампер. Данное устройство крепится в блоке, который в большинстве случаев устанавливается в нижней части панели там, где место водителя. Если лампочки не работают, вам нужно будет осуществить замену.

С чего нужно начать восстановительные работы

Итак, будьте готовы к тому, что кресло придётся выставлять из машины и разбирать. Безусловно, есть случаи, когда можно решить всё без полной разборки, но, если, к примеру, из строя вышел кабель – без этой процедуры не обойтись.

Ремонт подогрева сидений, который не работает, мы проведем на примере автомобиля Citroën C4 Picasso.

Чтобы проверить переключатель его нужно демонтировать. Теоретически это можно сделать, не снимая кресло. Но практически подобное редко удаётся реализовать. Всё дело в том, что подход к переключателю во многих моделях крайне затруднён. Поэтому извлекая данную запчасть прямо в салоне, вы рискуете повредить обшивку и само устройство.

Чтобы снять переключатель подогрева сидений, который не работает, для начала демонтируйте разъём. В большинстве моделей автомобилей достаточно немного покачнуть элемент и потянуть вниз. Но будьте внимательны, некоторые автомобильные бренды устанавливают уникальные типы креплений.

Чтобы отжать стопоры нужно залезть внутрь обшивки отвёрткой. Потом приложите некоторые усилия, чтобы деталь вышла наружу. Здесь будет три контакта. Вам необходимо замерить сопротивление на двух боковых. Средний контакт отвечает за лампочку.

Если сопротивление одинаково при всех положениях регулирующего колёсика, проверьте контакты. Возможно, на них попала смазка. В таком случае почистите их, и всё должно нормально заработать.

Проверяем целостность нагревающей ленты

Очень часто причина, по которой не работает подогрев водительского сидения, связана с обрывом нагревательного элемента. Проверить работоспособность данной части конструкции можно не снимая кресла, но для этого понадобятся тонкие и умелые пальцы, сам алгоритм состоит из таких этапов:

1. Максимально наклоните спинку.
2. В образовавшуюся щель между спинкой и сиденьем нужно просунуть руку.
3. Попробуйте на ощупь отыскать в спинке крепёж обивки. Обычно они находятся слева и справа от центра и ещё один внизу.
4. Снимите крепёж обивки спинки.

Читать дальше: Как проверить правильность установки ремня грм

После того как вы выполните эти нехитрые манипуляции вам нужно будет снять два разъёма для подогрева сидений, который не работает. При желании можно вытащить все три. Только предварительно отожмите защёлки. Для этого достаточно потянуть вниз.

Вытащите разъёмы и проверьте их. В данном контексте сила самого сопротивления не так важна. Достаточно, чтобы оно просто было. В процессе тестирования вам нужно будет проверить следующие контакты:

• два контакта на спинку;
• четыре на подушку;
• два крайних и два средних.

После того как вами будет обнаружено место, где произошёл обрыв, вы сможете осуществить ремонт подогрева, который не работает.

Поэтапная установка подогрева сидений

Перед тем как приступать к основной работе, следует разобраться, где именно находится в Приоре блок предохранителей. А расположен этот элемент слева от руля, в самой нижней части приборной панели. Зная, где находится блок, автовладельцам не нужно будет спешить на СТО, если не работает один предохранитель или несколько, поэтому подключение дополнительного электрооборудования обойдется в несколько раз дешевле.

Установка подогрева сидений, по мнению специалистов, должна осуществляться в следующей последовательности:

1. В первую очередь владельцам авто нужно приобрести полный, т. е. штатный комплект для подогрева сидений, который продается, как в реальных специализированных магазинах, так и Интернете.

2. Сиденья снимаются со своего постоянного места и частично разбираются.

3. При помощи головки размером на 10 отвинчиваются крепежи, фиксирующие сиденья сбоку, чтобы можно было снять спинку с автомобильного кресла.

4. Откручиваются пластиковые крепления – 4 штуки, снимается внешняя обшивка.

5. Разбирается спинка кресла, заглушки извлекаются из отверстий, которые расположены в подголовнике. После того как заглушки будут извлечены, их аккуратно разгибают и не спеша снимают обшивку. Выполняя эту операцию, необходимо следить, чтобы обшивочный материал ровно попал в щели, в дальнейшем это поможет упростить обратный процесс сборки.

6. Полностью сняв обшивку, можно приступать к установке подогрева, подготовив заранее скотч, желательно двусторонний. При помощи скотча нагревательные элементы фиксируются к сиденьям, чтобы предотвратить их смещение в процессе сборки обшивки.

7. Таким же способом фиксируются нагревательные элементы и на спинку автомобильного кресла.

8. Перед тем как натягивать обшивку, рекомендуется еще раз проверить надежную фиксацию всех нагревательных элементов. Если они зафиксированы надежно, можно приступать к сборке обшивки. В первую очередь в подголовники забиваются заглушки, для этого отлично подойдет деревянный молоток.

9. Материал следует протянуть точно в щель, ткань натянуть на специальные крючки.

10. Собирается верхняя и нижняя часть автомобильного кресла, следя за тем, чтобы провода для подключения подогрева точно попали в отверстие, сделанное в поролоне.

11. Чтобы правильно выполнить подключение, следует воспользоваться специальной схемой, ознакомиться с которой можно на интернет-ресурсе в удобное для себя время.

Как можно понять, процесс установки подогрева сидений довольно прост, поэтому с этой задачей способен справиться даже начинающий автолюбитель, придерживаясь рекомендаций специалистов. Если в процессе работы все же возникнут трудности, обучающий видеоурок будет ждать каждого желающего на просторах виртуального мира.

Установка подогрева сидений ПРИОРА часть 1

Как снять передние сиденья

Инструкция по демонтажу передних кресел понадобится не только для установки обогрева. Передние сиденья в Приоре установлены просто, и для их установки и разбора понадобится несколько инструментов и сила.К слову, на Приору 2 сиденья комплектации «Люкс» стали более мягкими и комфортными, но регулировка все та же –по высоте отрегулировать нельзя.

О том, как снять переднее сиденье, не так уж и много инструкций, все просто:

Схема подключения обогрева сидений ваз 2114

Сначала придется отодвинуть сидушки до упора назад и снять торсионы. Понадобится ключ на 8 (для пяти болтов крепления салазок) и ключ на 13 (для четырех болтов на креплениях кронштейнов). Сначала нужно открутить болты на кронштейне, затем максимально наклонить спинку кресла назад и открутить два болта на салазках. После этого – наклонить спинку максимально вперед и открутить еще два болта. Сидушку можно вынимать из салона.
