Неисправности заднего моста ВАЗ 2101 и их признаки

Сложность конструкции заднего моста никак не влияет ни на его работоспособность, ни на срок службы. Если все детали подобраны точно, узел систематически проходит соответственное техническое обслуживание, а автомобиль не попадал в дорожно-транспортные происшествия, он может не заявлять о себе вовсе. Но бывает и всё наоборот. Если не уделять мосту должного внимания и игнорировать возможные признаки его неисправности, проблемы появятся обязательно.

Признаки выхода из строя заднего моста «копейки»

Наиболее вероятными симптомами того, что мост автомобиля неисправен, являются:

• течь масла из редуктора или полуосей;
• отсутствие передачи вращающего момента с «кардана» к колёсам;
• увеличенный уровень шума в задней нижней части авто;
• ощутимая вибрация в движении;
• нехарактерный шум (гул, треск) во время ускорения машины, а также при торможении двигателем;
• стук, треск со стороны моста при вхождении в поворот;
• хруст в начале движения.

Течь масла

Начнём с самого простого — утечки смазки. Это, наверное, самая распространённая проблема, с которой сталкиваются владельцы «копеек». Своевременно выявленная течь никакой угрозы для узла не представляет, однако, если уровень масла достигнет критического минимума, быстрый износ шестерён главной передачи, полуосей и стеллитов неизбежен.

При вытекании масла ускоряется процесс износа шестерен

Смазка из заднего моста «копейки» может подтекать из-под:

• сапуна, служащего своего рода клапаном давления;
• пробки отверстия для заливания масла;
• сливной пробки;
• сальника хвостовика;
• прокладки фланца редуктора;
• сальников полуосей.

Отсутствие передачи момента вращения с карданного вала к колёсам

К сожалению, подобная неисправность также не является редкостью. Чаще всего она возникает по причине низкого качества деталей или их заводского брака. Поломка характеризуется отсутствием реакции одного или обоих задних колёс при нормально крутящем «кардане». Если вам придётся столкнуться с такой ситуацией, можете смело готовиться к замене полуоси. Скорее всего, она попросту лопнула.

Повышенный уровень шума в районе моста

Сильный шум от моста во время движения может говорить о таких неисправностях, как:

• ослабление крепления колёсных дисков к полуосям;
• износ шлицев полуосей;
• выход из строя полуосевых подшипников.

Вибрация

Вибрация в задней части автомобиля во время его движения может быть вызвана деформацией вала одной или обеих полуосей. Аналогичные симптомы также возникают вследствие деформации балки.

Шум при ускорении или торможении

Гул или треск, возникающие при ускорении машины, а также во время торможения двигателем, обычно являются признаками:

• недостаточного количества смазки в редукторе;
• изнашивания подшипников механизма или неправильной их затяжки;
• выхода из строя полуосевых подшипников;
• выработки или неверной регулировки расстояния между шестернями главной передачи.

Стук или треск при поворачивании

Посторонние звуки в районе заднего моста во время вхождения в поворот могут возникать вследствие:

• возникновения на поверхности оси сателлитов сколов и задиров;
• износа или повреждения сателлитов;
• увеличения расстояния между шестернями по причине их износа.

Хруст в начале движения

Хруст при трогании машины может указывать на:

• износ посадочных гнёзд оси сателлитов;
• люфт хвостовика;
• изменение зазора в соединении ведущей шестерни и фланца.

Основные технические характеристики полуосей ВАЗ 2107 и их элементов

Полуоси для «семёрки» в России выпускаются под каталожным номером 21030–2403069–00. Правая и левая детали, в отличие, от некоторых других заднеприводных машин, у ВАЗ 2107 абсолютно идентичные. Они имеют диаметр 30 мм (под подшипник) и 22 шлица. В продаже можно встретить и так называемые усиленные полуоси с 24 шлицами, но для их установки потребуется менять конструкцию редуктора.

Подшипник полуоси

Подшипник — это именно тот элемент, на который приходится большая часть нагрузок. И хотя его заявленный ресурс составляет порядка 150 тыс. км пробега, он может прийти в негодность гораздо раньше. Все зависит от условий эксплуатации автомобиля, исправности других деталей трансмиссии, а также качества его изготовления. Самыми надёжными, на сегодняшний день, считаются подшипники Вологодского подшипникового завода, выпускаемые под артикулами 2101–2403080 и 180306. Импортные аналоги имеют каталожный номер 6306 2RS.

Таблица: размеры и технические характеристики подшипника 2101–2403080

Позиция	Показатель
Тип	Шариковый
Число рядов	1
Направление нагрузок	Двухстороннее
Диаметр наружный/внутренний, мм	72/30
Ширина, мм	19
Грузоподъёмность динамическая/статическая, Н	28100/14600
Масса, г	350

Сальник

Манжета полуоси имеет гораздо меньший ресурс, нежели подшипник, так как её основным рабочим материалом является резина. Менять её нужно через каждые 50 тыс. км пробега. Сальники полуоси выпускаются под каталожным номером 2101–2401034.

Таблица: размеры и технические характеристики сальника полуоси ВАЗ 2107

Позиция	Показатель
Тип каркаса	Обрезиненный
Тип резины по ГОСТ	8752–79
Диаметр внутренний, мм	30
Диаметр наружный, мм	45
Высота, мм	8
Диапазон температур, 0С	-45 – +100

Замена гранаты и подшипника ступицы ВАЗ без съемников Дома

Как снять переднюю ступицу ВАЗ классика. Снятие ступицы ВАЗ. Деревенские будни.

Как заменить подшипник полуоси Ваз.

Признаки неисправности

Как только водитель заметил какие-либо изменения в работе заднего моста (например, появились посторонние звуки, которых раньше не было), он должен как можно быстрее отреагировать на эти перемены, чтобы не усугубить возможную неисправность. Наиболее типичным признаком таких неполадок может быть повышенный уровень шума:

• исходящий от задних колёс;
• во время работы заднего моста;
• при разгоне машины;
• при торможении мотором;
• при разгоне и торможении мотором;
• во время поворота транспортного средства.

Помимо этого, свидетельствовать о неисправности заднего моста могут стук в начале движения авто и утечка масла.

Утечка масла свидетельствует о неисправности заднего моста ВАЗ 2107

Скрежет при движении

Причинами скрежета со стороны заднего моста при движении автомобиля могут быть:

• износ или разрушение подшипников полуоси или дифференциала;
• деформация балки или полуосей;
• неправильная регулировка, повреждение или износ шестерён или подшипников редуктора и дифференциала;
• износ шлицевого соединения с полуосевыми шестернями;
• неправильная регулировка зацепления зубьев шестерён главной передачи;
• недостаточное количество масла.

Кардан крутится, а машина не едет

Если карданный вал вращается, а машина при этом стоит на месте, причиной может быть выход из строя шлицевого соединения полуоси или износ зубьев шестерён дифференциала или главной передачи. В любом случае если кардан крутится, а машина не едет, это свидетельствует о достаточно серьёзной поломке и, скорее всего, потребуется замена полуосей подшипников или шестерён.

Течь масла из корпуса и со стороны хвостовика

Наиболее вероятные причины течи масла из корпуса заднего моста:

• износ или повреждение сальника ведущей шестерни;
• износ сальника полуоси, определяемый по замасливанию тормозных щитов, барабанов и колодок;
• ослабление болтов крепления картера редуктора заднего моста;
• повреждение уплотнительных прокладок;
• осевой люфт хвостовика;
• заклинивание сапуна.

Колёса заклинены и не вращаются

Если заклинило задние колёса, но барабан и колодки при этом в порядке, причиной такой неисправности может быть выход из строя подшипников или самой полуоси. Скорее всего, в этом случае подшипники рассыпались или полуось деформировалась (например, вследствие удара) и детали нуждаются в замене.

Замена полуоси

Рассмотрим процесс замены полуоси, её подшипника и сальника в деталях. Из инструментов понадобятся:

• баллонный ключ;
• домкрат и страховочная подставка (в крайнем случае пенёк или несколько кирпичей);
• упоры для колёс;
• обратный молоток;
• гаечные ключи на 8 мм, 17 мм;
• шлицевая отвёртка;
• болгарка;
• круглогубцы;
• молоток;
• зубило;
• верстак с тисками;
• паяльная лампа или газовая горелка;
• проставка из дерева или мягкого металла;
• отрезок стальной трубы с диаметром стенок 33–35 мм;
• смазка типа «Литол»;
• сухая чистая тряпка.

Снятие полуоси

Чтобы демонтировать полуось, следует:

Поставить автомобиль на ровной поверхности, установить упоры под передние колёса.
Баллонным ключом отвернуть колёсные болты.
Поднять кузов машины домкратом.
Выкрутить колёсные болты, снять колесо.
Используя ключ на 8 выкрутить направляющие шпильки барабана.
Демонтировать барабан

В случае если он не сходит с колодок, осторожно сбить его, используя проставку и молоток.
При помощи ключа на 17 (лучше торцевого) открутить гайки (4 шт) крепления полуоси. Они расположены за фланцем, но получить доступ к ним можно через специально предусмотренные отверстия, прокручивая полуось.
Круглогубцами изъять пружинные шайбы, которые расположены под гайками крепления полуоси.
Отсоединить полуось от заднего моста, потянув её на себя

Если она не поддаётся, использовать обратный молоток. Для этого фланец инструмента необходимо прикрутить к фланцу полуоси колёсными болтами. Резко перемещая груз молотка вперёд, выбить полуось. Если обратного молотка в вашем арсенале инструментов нет, вместо него можно использовать снятое колесо. Его нужно прикрутить обратной стороной к фланцу полуоси и наносить удары молотком по шине с внутренней стороны, пока полуось не выйдет из кожуха.
Снять полуось в сборе с подшипником и фиксирующим его кольцом.
Извлечь уплотнительную прокладку, расположенную между тормозным щитом и фланцем полуоси.
Круглогубцами или пассатижами извлечь сальник из его посадочного гнезда.

Что такое полуоси, зачем они нужны и как устроены

В заднеприводных автомобилях, к которым, собственно, относится «семёрка», задние колёса являются ведущими. Именно они, вращаясь, заставляют машину двигаться. Вращающий момент к ним передаётся от коробки переключения передач через приводной (карданный) вал, редуктор и полуоси. Полуосей всего две: по одной на каждое заднее колесо. Их роль заключается в том, чтобы передать крутящий момент от соответствующей шестерни редуктора к колёсному диску.

Конструкция полуоси

Полуось — это цельнометаллический вал, изготовленный из стали. На одном его конце находится фланец для крепления диска колеса, а на другом имеются шлицы для зацепления с шестерней редуктора. Если рассматривать полуось в сборе, то кроме вала в её конструкцию также входят:

• маслоотражатель;
• уплотнительная прокладка;
• сальник (манжета);
• подшипник.

Каждая из полуосей установлена в соответствующем (левом или правом) кожухе заднего моста. Маслоотражатель с прокладкой и сальником служат для предотвращения вытекания смазки из кожуха. Подшипник предназначен для обеспечения равномерного вращения полуоси и распределения ударных нагрузок, поступающих от колеса к заднему мосту автомобиля.

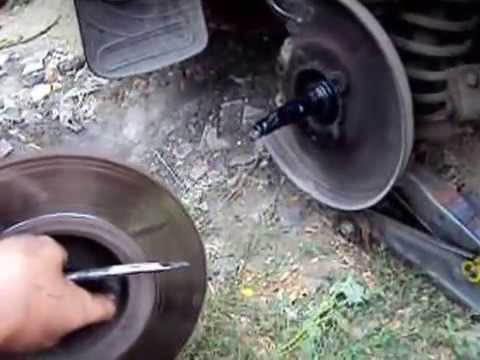

Замена подшипника передней ступици ваз2106 своими руками

Замена задней полуоси на ВАЗ 2101, 2103, 2104, 2105, 2106 и 2107

Замена ступичного подшипника ваз 2106-классика № 51.

Замена полуоси

Рассмотрим процесс замены полуоси, её подшипника и сальника в деталях. Из инструментов понадобятся:

• баллонный ключ;
• домкрат и страховочная подставка (в крайнем случае пенёк или несколько кирпичей);
• упоры для колёс;
• обратный молоток;
• гаечные ключи на 8 мм, 17 мм;
• шлицевая отвёртка;
• болгарка;
• круглогубцы;
• молоток;
• зубило;
• верстак с тисками;
• паяльная лампа или газовая горелка;
• проставка из дерева или мягкого металла;
• отрезок стальной трубы с диаметром стенок 33–35 мм;
• смазка типа «Литол»;
• сухая чистая тряпка.

Снятие полуоси

Чтобы демонтировать полуось, следует:

Поставить автомобиль на ровной поверхности, установить упоры под передние колёса.
Баллонным ключом отвернуть колёсные болты.
Поднять кузов машины домкратом.
Выкрутить колёсные болты, снять колесо.
Используя ключ на 8 выкрутить направляющие шпильки барабана.
Демонтировать барабан

В случае если он не сходит с колодок, осторожно сбить его, используя проставку и молоток.

Как снять сломанную полуось

При переломе полуоси, демонтировать её обычным способом не получится. Но есть и другие методы. Если вал сломался непосредственно перед фланцем и его обломанный конец торчит из кожуха моста, к нему можно приварить отрезок арматуры, а потом уже с его помощью вытаскивать остаток полуоси.

Если же полуось сломалась внутри кожуха, можно попробовать его выбить куском арматуры, вставленным с обратной стороны моста, предварительно сняв противоположную полуось. В крайнем случае, чтобы извлечь обломок вала, придётся разбирать редуктор.

Демонтаж и установка подшипника на полуось

При замене полуоси на новую рекомендуется заменить и подшипник, но если старый ещё вполне рабочий, можно установить и его. Вот только чтобы его снять потребуется демонтировать фиксирующее кольцо. Для этого необходимо:

1. Надёжно зафиксировать полуось в тисках.
2. Используя болгарку, пропилить внешнюю часть кольца.

Установка сальника

Для установки нового сальника следует:

1. Чистой сухой тряпкой протереть посадочное гнездо.
2. Смазать поверхности гнезда пластичной смазкой.
3. Смазать смазкой сам сальник.
4. Установить деталь в посадочное гнездо.

Установка полуоси

Когда подшипник и сальник будут установлены, можно ставить и полуось. Монтаж производится в следующем порядке:

1. Ставим уплотнительную прокладку.
2. Вставляем полуось в кожух до упора. Проверить, как шлицы вошли в зацепление с зубьями шестерни, проворачивая полуось в разные стороны.
3. Нанести несколько несильных ударов молотком по фланцу полуоси, чтобы убедиться, что она правильно «села».
4. Установить пружинные шайбы на шпильки крепления полуоси. Наживить и закрутить гайки крепления полуоси торцевым ключом на 17.
5. Надеть барабан на колодки и зафиксировать его при помощи направляющих шпилек.
6. Произвести монтаж колеса.
7. Проверить, нет ли люфта полуоси или подшипника, пробуя пошатать колесо вдоль вертикальной и горизонтальной осей.
8. Опустить кузов, убрать упоры из-под передних колёс.
9. Закрутить колёсные болты.
10. Проверить, исчезли ли признаки неисправности полуоси, проехавшись по ровному участку дороги.

Видео: замена полуоси на ВАЗ 2107

Как видите, устранить неисправность полуоси не так уж и сложно. И для этого совсем необязательно обращаться на станцию технического обслуживания.

Причины поломки

Каждой детали на автомобиле свойственно приходить в негодность. Подшипники задних ступиц не являются исключением, но любая деталь имеет характерные эксплуатационные особенности. Если условия эксплуатации соблюдаются, то деталь может служить годами, что подтверждается опытом вождения нынешних водителей приклонного возраста.

Основными причинами выхода из строя подшипника являются:

• неаккуратное управление автомобилем;
• неправильный монтаж изделия;
• попадание внутрь ступицы воды и пыли;
• вытекание смазочного вещества;
• продолжительный срок службы.

Если автомобиль ВАЗ-2107 зачастую эксплуатируется в агрессивных условиях приближенных к бездорожью, то необходимость замены подшипника задней ступицы не заставит себя долго ждать

Особенно важно учитывать тот факт, что знаменитая «семерка» является заднеприводным автомобилем. Но каким образом определить, что подшипник ступицы вышел из строя, и требуется его замена? Узнаем детальнее

Способы определения неисправности подшипника ступицы

Своевременное определение неисправности позволяет предотвратить неприятные последствия, которые могут спровоцировать аварийную ситуацию на дороге. Рассматриваемая деталь на автомобиле ВАЗ-2107 играет важную роль, так как благодаря этому изделию осуществляется легкое вращение колеса. На автомобиле установлено 2 подшипника задних ступиц, по одному на каждое заднее колесо.

Замена подшипника полуоси ваз 2101-2107(классика)

Основной способ определения неисправности важной детали ступицы на ВАЗ-2107 – это провести следующие манипуляции:

1. приподнять заднюю часть автомобиля на домкрате;
2. покачать внешнюю часть колеса в разные стороны;
3. если возникает стук и колесо болтается, то требуется замена заднего ступичного подшипника ВАЗ-2107.

Если во время движения на поворотах машину ведет и при этом появляется скрип, то это также говорит о необходимости проведения ремонтных работ. Чтобы провести замену подшипника ступицы, потребуется следующий инструмент:

• домкрат;
• гаечные ключи и отвертки;
• зубило и молоток;
• съемник;
• смазка марки «Литол».

Убедившись в наличие полного перечня инструментов и материалов для проведения работ, можно приступать к замене.

Замена вышедшего из строя изделия

Начинать замену изделия необходимо с отпускания колесных болтов. Делать это необходимо еще до того, как задняя часть автомобиля будет поддомкрачена. При этом не забывайте установить упоры под передние колеса.

• Устанавливается домкрат, после поддомкрачивается та задняя сторона авто, где требуется заменить подшипник. Когда машина будет поднята, можно установить страховочный пень на случай, если соскочит домкрат.
• Снимается колесо, а затем барабан. Следует помнить, что ставить автомобиль на ручной тормоз нельзя, иначе извлечь барабан не получится. Для снятия барабана необходимо вывинтить две шпильки и вставить их в технологические отверстия. При затягивании шпилек осуществляется выдвигание барабана, после чего его можно демонтировать.

• При помощи отвертки путем поддевания необходимо снять стальной колпак или защитный чехол. Отвинчиваются 4 гайки крепления полуоси.

• Используем специальный съемник, при помощи которого извлекается ступица с цапфы ведущего моста. Если съемника нет, тогда можно воспользоваться обычной цепью или тросом, прикрепив ее к полуоси.

• С полуоси необходимо извлечь изношенный подшипник, воспользовавшись съемником или болгаркой. Чтобы извлечь подшипник с помощью болгарки, необходимо разрезать наружную обойму с двух сторон.

• Перед запрессовыванием нового изделия необходимо тщательно смазать посадочное место на полуоси и в ступице.
  Запрессовку подшипника осуществлять необходимо при помощи запорной втулки.
• Втулку необходимо разогреть при помощи паяльной лампы, после чего надеть на полуось и остудить водой.

Дальнейшие действия выполняются в порядке обратном снятию

При этом важно не забыть, что при замене подшипника следует обязательно заменить и уплотнительные сальники

Нельзя допускать перекоса подшипника, что может привести к выходу его из строя в первый же день эксплуатации.
Если правильно и аккуратно эксплуатировать автомобиль, то о замене подшипника можно позабыть на 2-5 лет. Также можете почитать о замене подшипника ступицы переднего колеса.

Восстановление работоспособности узла

Для устранения неисправности необходимо снять старое стопорное кольцо. Если специального приспособления нет в наличии, то выполнить операцию возможно при помощи болгарки. Кольцо аккуратно срезается, при этом полуось не должна пострадать. Данная деталь однократного применения и ее замена производится каждый раз, когда выполняется ремонт узла. Новый подшипник надевается на ось и фиксируется новым кольцом, которое предварительно разогревается.

Ремонт такого узла, как полуось на автомобиле ВАЗ 2107 не занимает много времени у опытного специалиста. При этом обращение на СТО не всегда гарантирует хорошего результата, часто здесь за неимением специальных приспособлений просто сбивают кольцо кувалдой, что приводит к появлению биения и быстрому разрушению подшипника.

Замена подшипника полуоси ВАЗ 2101-07.

“Семерка”, как представитель “классики” ВАЗа, имеет задние ведущие колеса. Задний мост имеет сложное устройство, но отличается большим ресурсом и высокой надежностью. Единственная быстроизнашивающаяся деталь заднего моста — подшипник полуоси ВАЗ 2107. Именно он наиболее часто требует вмешательства со стороны автовладельца.

Диагностика неисправностей

Средний ресурс подшипника полуоси ВАЗ 2107 составляет 100–150 тыс. км пробега. Однако это не означает, что он не может служить дольше или не выйдет из строя гораздо быстрее, особенно если автомобиль эксплуатируется на дорогах с плохим покрытием.

Подшипник считается неисправным, если он изношен или имеет механические повреждения. Точно диагностировать это без демонтажа полуоси невозможно. Обычно следствием выхода подшипника из строя является:

• гул и скрежет при вращении колеса;
• нагрев центральной части барабана;
• появление на колесе люфта.

Если при движении по ровной дороге со стороны заднего колеса слышится гул, частота которого меняется при изменении скорости автомобиля, подшипник неисправен. Появление гула не является критическим признаком и свидетельствует о начальной стадии износа подшипника. В этом случае можно своим ходом добраться до гаража или автосервиса, где и провести его замену.

Нагрев центральной части барабана

Выход из строя подшипника полуоси можно определить по температуре барабана. Нужно проехать несколько километров и после этого прикоснуться рукой к его центральной части. Если подшипник неисправен, поверхность будет тёплой или горячей. В результате износа детали возрастает сила трения, полуось и её фланец нагреваются и передают тепло на барабан.

Скрежет

Появление со стороны колеса скрежета может быть следствием износа тормозных колодок и барабана, разрушения механизма стояночного тормоза и т. п. Однако если ему предшествовали гул и нагрев барабана, то с большой вероятностью подшипник полуоси вышел из строя или даже полностью разрушился. Движение в этом случае продолжать не стоит, а подшипник следует заменить.

Признаки неисправности подшипника полуоси ВАЗ 2107

При эксплуатации автомобиля может износиться сам подшипник полуоси или же разбиться его посадочное место. Любая неисправность подшипника легко определяется по ряду признаков:

• нарастающее с набором скорости гудение заднего моста, которое может переходить в скрип или треск;
• люфт заднего колеса (проверить его можно, если поддомкратить машину и покачать колесо руками);
• выпадение шариков при разрушении сепаратора (в этом случае полуось может сойти с посадочного места во время движения);
• заклинивание заднего моста, когда колеса перестают вращаться (если колесо клинит на скорости, то это может стать причиной серьезного ДТП).

Конструкция подшипника предусматривает большой пробег детали, но дефекты материала или чрезмерные нагрузки во время движения по плохим дорогам могут привести к быстрому износу узла. В таком случае необходима замена подшипника полуоси ВАЗ 2107.

Неисправности полуосей ВАЗ 2107, их причины и признаки

К основным поломкам полуосей можно отнести:

• деформацию вала;
• перелом;
• износ или срезание шлицев;
• повреждение резьбы крепления колёсного диска.

Деформация

Полуось, хоть и изготовлена из высокопрочной стали, под воздействием высоких нагрузок может деформироваться. Такая неисправность, зачастую, является следствием заклинивания редуктора, проблем в работе подшипника, а также попадания соответствующего колеса в глубокую выбоину. Признаком деформации полуоси является сильная вибрация колёсного диска, иногда сопровождающаяся гулом, стуком, треском.

Перелом

Следствием попадания колеса в выбоину, или сильного удара о кочку может быть и перелом вала полуоси. В этом случае автомобиль теряет управление, так как одно из ведущих колёс перестаёт вращаться. При переломе полуоси из строя также могут выйти и шестерни редуктора, поэтому при возникновении такой неисправности его обязательно нужно проверить.

Износ или срезание шлицев

Естественный износ шлицев полуоси может проявиться после 200–300 тыс. км пробега. Чаще встречается их срезание, возникающее при заклинивании одного из колёс и неисправности редуктора. Также шлицы срезаются вследствие износа зубьев шестерни полуоси, которые входят с ними в зацепление.

Признаком износа или срезания шлицев является хруст (треск) со стороны полуоси, возникающий, обычно, при старте или движении под гору. Хруст свидетельствует о том, что зубья шестерни проскальзывают между шлицами полуоси.

Повреждение резьбы крепления колеса

Повредить резьбу на фланце довольно сложно, но все же подобные неприятности случаются. Причиной этому могут быть несоблюдение момента затяжки колёсных болтов, неправильно заданное направление болтов при закручивании, нарушение резьбового шага на болтах. Признаком повреждения резьбы является вертикальный люфт колеса, биение в задней части машины во время движения.

При обнаружении перечисленных неисправностей полуось (одну или обе) нужно заменить. Продолжать движение на автомобиле с неисправными полуосями крайне опасно.
