Как пользоваться?
Подсос исчез с появлением инжекторных систем питания двигателей. Суть его использования состояла в следующем — когда мотор холодный, рукоятку вытаскивали полностью на себя. После этого, заводили двигатель. Как правило, обороты поднимались до 2- тысяч, но могли и больше. Теперь, нужно было постепенно убирать рукоятку до появления минимально устойчивых оборотов. Как только они более менее стабилизировались, рукоятку убирали еще дальше и так до тех пор, пока не уберут полностью.
Движение на автомобиле с вытащенным подсосом очень и очень не рекомендовалось. Проблема в том, что так можно было залить свечи и тогда мотор и вовсе, откажется запускаться. Впрочем, если до конца его отключения остается немного, то с небольшой нагрузкой ехать все-таки, можно было.
Принцип работы карбюратора
Сначала горючее направляется в поплавковую камеру. В момент достижения необходимого уровня поплавок поднимается и перекрывает клапан, через который подается топливо. Когда поплавок опускается, подача топлива возобновляется.
Далее топливо идет в смесительную камеру, где создается горючая смесь. Сверху подается воздух, который соединяется с горючим. В камере находится распылительная трубка с жиклером, а также дроссель и диффузор. Жиклер — это пробка, которая не допускает вытекание топлива из поплавковой камеры. Заслонка, соединенная с педалью, называется дросселем. При надавливании ногой, она открывается, и горючая смесь попадает в цилиндр. В результате машина набирает скорость. В диффузоре находится распределительная трубка.
В момент запуска в смесительной камере формируется разрежение, из распылителя разбрызгивается топливо. Поднимается поток воздуха, который при смешении с топливом, переносит горючее в цилиндр.
В новейших устройствах помимо смесительной и поплавковой камер, находится также пусковое и дозирующее устройство, конструкция холостого хода, экономайзер, ускорительный насос. Устаревшие модели не обеспечивают полноценную работу мотора, поскольку в зависимости от того, холодный или горячий двигатель, смесь должна быть разной. Если запускают холодный двигатель, требуется горючая смесь, обогащенная топливом. В случае, когда мотор долго работал, необходима смесь с небольшим включением топлива.
Для увеличения скорости или езды в нагруженной машине, нужна смесь, сильно обогащенная топливом. Аналогичная ситуация при движении на холостом ходу, на малых оборотах. Такие условия простой карбюратор обеспечить не в силах.
С целью обогащения смеси топливом применяют насос-ускоритель. Когда резко выжимают педаль, проходит воздух, который движется быстрее топлива. С этим связана нехватка топлива в горючей жидкости. При наличии насоса силовой агрегат работает мощнее.
Система холостого хода идеальна для малых оборотов. При таком режиме силовой агрегат функционирует на обогащенной смеси. Однако, одной дозирующей системы недостаточно, ведь на холостом ходу дроссель открывается лишь частично. В новейших карбюраторах горючая смесь формируется около дросселя, поскольку в этом месте, даже если дроссель открыт не полностью, создается необходимое разрежение.
Для запуска мотора требуется смесь, которая обогащена топливом. С этой целью в смесительной камере предусмотрена заслонка с клапаном, через который проходит воздух. На приборной панели автомобиля есть ручка для управления клапаном. При вытягивании ручки клапан приоткрывается, и объем воздуха в смесительной камере сокращается. А количество горючего в смеси возрастает. В результате даже первые порции смеси достаточно насыщены, и мотор быстро заводится. При наличии спускового устройства двигатель работает даже при пониженных температурах.
Возможности дозирующего устройства позволяют создавать смесь, подходящую для работы двигателя в разных режимах. С помощью системы автоматически регулируется состав смеси при работе мотора с малой и средней нагрузкой. В таком режиме топливо подается через дозирующую систему. Однако, даже при полном открытии дросселя горючего часто недостаточно. По этой причине, когда дроссель практически полностью открыт, рычаг, соединенный с ним, воздействует на тягу привода экономайзера — так открывается дополнительный проход из поплавковой камеры. В итоге двигатель функционирует более мощно.
Пневматический привод воздушной заслонки
Привод можно увидеть вверху корпуса Pierburg 2Е с правой стороны. Это небольшая пластмассовая фишка размером около 30-40 миллиметров в диаметре. Из нее выходят два пневмошланга. Один уходит в нижнюю часть карбюратора, другой — на тройник, затем на линию пневматической задержки и к впускному коллектору. Из небольшой коробки выходит тяга, которая вместе с тягой термопривода двигает воздушную заслонку. Пневматический привод Pierburg 2Е по замыслу немецких инженеров не подлежит ремонту. Но отечественные карбюраторщики решили данную проблему. Внутри находится резиновая диафрагма, которая связана с тягой, а также перепускной клапан — он открывается, когда мембрана находится в определенном положении.
Как найти подсос воздуха
Нам потребуется эфир для пуска двигателя автомобилей. Если такого нет, то можно использовать керосин, либо жидкость для чистки карбюраторов, а в крайнем случае можно использовать бензин (при соблюдении техники безопасности).
Начинать искать место подсоса следует от датчика ДМРВ постепенно двигаясь к впускному коллектору.
Поиск следует производить на запущенном автомобиле.
Запускаем двигатель автомобиля и начинаем постепенно обрабатывает аэрозолью все места соединения патрубков.
Внимательно вслушивается в работу двигателя.
Как только вы наткнетесь на место подсоса воздуха двигатель кратковременно увеличит обороты, либо начнет «троить».
С помощью такого хитрого способа вы с лёгкостью сможете найти и устранить неисправность.
Спасибо за внимание, удачного Вам дня!
Источник
Подсос. Ручка управления пусковым устройством карбюратора
Наличие подсоса (или, более правильно, ручки управления пусковым устройством карбюратора) упрощает пуск мотора на холодную в околозимнее время года, когда отрицательная температура приводит к активному конденсированию рабочей смеси на стенках цилиндров и смесительной камеры карбюратора. Предназначение подсоса – обогатить смесь, получив значительно более насыщенную топливом смесь в сравнении с обычными пропорциями топливо/воздух.
Позднее многие изготовители ввели систему автоматического перехода на пусковой режим и обратно, возникли карбюраторы с автоматическим подсосом. В то же время принцип работы ручной системы управления пусковой заслонкой сохраняется более 70-и лет. Прикрывая воздух на входе в карбюратор, она обеспечивает более активное истечение топлива из жиклеров и, в конце концов – тот самый обогащенный режим работы двигателя.
Как пользоваться?
Подсос исчез с появлением инжекторных систем питания двигателей. Суть его использования состояла в следующем — когда мотор холодный, рукоятку вытаскивали полностью на себя. После этого, заводили двигатель. Как правило, обороты поднимались до 2- тысяч, но могли и больше. Теперь, нужно было постепенно убирать рукоятку до появления минимально устойчивых оборотов. Как только они более менее стабилизировались, рукоятку убирали еще дальше и так до тех пор, пока не уберут полностью.
Движение на автомобиле с вытащенным подсосом очень и очень не рекомендовалось. Проблема в том, что так можно было залить свечи и тогда мотор и вовсе, откажется запускаться. Впрочем, если до конца его отключения остается немного, то с небольшой нагрузкой ехать все-таки, можно было.
Плюсы и минусы установки автозапуска на карбюратор
Когда я купил квартиру в новостройке, по-настоящему распробовал все прелести жизни без лифта и автоматики. Зимой, чтобы прогреть машину, а лифт у нас в первое время, ясное дело, не работал нужно было сначала спустится вниз, завести ее и потом либо остаться в ней минут на десять, либо подняться наверх в квартиру. И тот и другой вариант весьма плох. В первом случае я мерз, а во втором шла речь о беготне по лестнице. Причем, потом надо было спустить обратно, и это все утром. Само собой, кто-то может сказать, что это неплохая зарядка, но я так не думаю. Теперь все по-другому. Встал с кровати, нажал на кнопку, потом умылся, поел и после можно спускаться в уже готовую машинку. Открыл дверь, завел и поехал, можно и куртку снять. | АВТОПОДСОС — Понятное дело, автоподсос – это настройка и без специальной кнопки тут никуда. Но почему они установили ее под капотом прямо в редукторе, да еще и сделали такой маленькой! Для справки, ее размер не больше головки каминной спички. Слов нет! Завожу машину – подогрев предварительный – мчусь к редуктору, чтобы нажать супер кнопку – обороты снижаются, вижу, что на тахометре дело дошло до кондиции – бегу к редуктору – идет нагрев. Причем, если не дай бог промедлил или, наоборот, поторопился, все надо делать заново, но и это не самое главное. Вторая попытка доступна только после полного остывания двигателя, а это как минимум несколько часов. Несколько часов Карл! Ну почему они не вывели это кнопку в салон, чтобы не нужно было бегать? Почему они не вывели в салон кнопку управления заслонкой? Само собой, есть инструкция, в которой сказано что настройки не сбиваются, если снять клеммы аккумулятора, но в реале все не так радужно. Я несколько раз снимал клеммы, когда на долго уезжал в другой город и по возвращению мне приходилось восстанавливать все настройки по новой. Понятное дело, задача не пяти минут, и хорошо, если получится с первого раза. И о боже! Совсем недавно я нарвался на автоподсос производства фирмы «Саувз». Так вот, вы представляете, эти люди, даже не знаю, как они смогли, додумались сделать удаленную настройку. Короче говоря, настраивать машину можно через телефон и компьютер. Это просто невероятно. Жалею, что не видел этот автоподсос раньше, купил бы обязательно. А так, что есть то, есть. |
СИГНАЛКА — Да сигналка у меня просто ЖЕСТЬ! Все надо делать не по минутам, а по секундам. Чуть промедлил, делай по новой. Ну, например, приезжаю я как-то из торгового центра домой. Понятное дело, полный салон пакетов. И да, я один. Так вот, поставить машину на сигналку сразу не могу, потому что я тупо не успею вытащить все пакеты из салона, да и ставить их негде, кругом грязь. Что делать? Конечно, таскать пакеты при открытой машине трудновато и опасно, сами понимаете, мало ли что у кого на уме, так можно лишиться не только пакетов с продуктами, но и коня. Короче говоря, морока. Кстати, уже приучил себя класть пакеты либо на переднее сидение, чтобы успеть их схватить и сразу выскочить из салона либо в багажник, что тоже неплохой вариант. Перепробовал много вариантов. Остановился на самом простом и как мне кажется самом проверенном. Сначала я ставлю автозапуск, потом когда авто глохнет, открываю багажник, используя брелок, потом беру все пакеты, что лежат в багажнике, закрывают его и со спокойной душой иду домой. Правда, было пару раз, я забывал всякие мелочи в салоне, из-за чего приходилось все делать заново. |
Поплавковая камера
Один из критериев правильной работы карбюратора — точная регулировка уровня горючего в поплавковой камере. Горючее по каналу топливопровода подается в поплавковую камеру. Уровень горючего в поплавковой камере поддерживается с помощью поплавкового приспособления с игольчатым клапаном. После наполнения камеры поплавок поднимает иглу и прекращает подачу бензина, при этом вытесняемый воздух выводится через предназначенное для этого отверстие. Распылитель и поплавковая камера являют из себя сообщающиеся сосуды. Уровень горючего в поплавковой камере должен быть немного ниже среза распылителя.
Причины, из-за которых троит двигатель
Отказ работы одного из цилиндров зачастую вызывают такие факторы:
- неисправность системы зажигания или подачи топлива;
- появление «лишнего» воздуха во впускном коллекторе;
- недостаточная компрессия.
Рассмотрим по порядку возможные причины подобного явления. Примером послужит «троящий» двигатель автомобиля ВАЗ 2106. Причиной того, что двигатель «троит» может являться неверно установленный момент зажигания. При этом двигатель «дергается» на холостых оборотах, и это относится не только к ВАЗ 2106. Проблема решается точной регулировкой зажигания.
Если неисправность не устранена, ищем неработающий цилиндр. Обычно для этого запускается двигатель, и последовательно отсоединяются наконечники высоковольтных проводов от свечей. Отсоединение одного из наконечников, не повлиявшее на работу двигателя, указывает на неработающий цилиндр. Из него выкручивается свеча с целью проверки наличия искры.
Для этого используют тестер, обнаруживающий пропуски импульсов во вторичной цепи зажигания, но этот прибор — редкость у автовладельцев. Чаще выкрученная свеча с надетым наконечником высоковольтного провода прислоняется к «массе» авто и, проворачивая стартером коленчатый вал, искра определяется визуально. Не обеспечивающая искрообразования свеча заменяется исправной.
Если, несмотря на замену свечи, искра не появилась, нужно проверить:
- высоковольтный провод и конденсатор трамблера на отсутствие повреждений изоляции и пробоя;
- крышку, ротор распределителя зажигания, которые не должны иметь трещин, прогаров;
- состояние контактов, вращение рычажка с подвижным контактом и жесткость пружины прерывателя распределителя зажигания;
- герметичность мембраны регулятора опережения зажигания, если регулятор демонтирован, а в карбюраторе не заглушено сопло отбора разрежения — двигатель будет «троить», глохнуть, дергаться, обороты его будут нестабильны;
- целостность проводов датчика-распределителя и исправную работу транзисторного коммутатора при бесконтактной системе зажигания;
- соответствие табличным значениям сопротивления обмоток и наличие пробоев катушки зажигания (бобины).
Проверяя систему подачи топлива нужно убедиться в исправной работе бензонасоса, карбюратора. Бензонасос осматривается, обнаруженные подтекания топлива или масла устраняются затяжкой неплотно прилегающих соединений или заменой уплотнительных прокладок (диафрагм). Затем, отсоединив топливопровод у карбюратора, с помощью рычага подкачки проверяется сила подачи топлива. Струя бензина должна быть сильной, без содержания воздуха.
В преимущественном большинстве на двигатели ВАЗ 2106 устанавливался карбюратор «ОЗОН». Двигатель может «троить» и глохнуть при подаче в камеру сгорания обедненной или переобогащенной смеси, то есть неправильной регулировки карбюратора, засорения жиклеров. Обедненная смесь в этом случае характеризуется хлопками в карбюратор, переобогащенная — заливанием топливом одной или нескольких свечей.
Следующей причиной, из-за которой обороты двигателя ВАЗ 2106 могут «плавать», является подсос «лишнего» воздуха во впускной коллектор. Это может происходить через шланг, диафрагму или клапан усилителя тормозов, проставку между карбюратором и головкой блока цилиндров, неплотное соединение впускного коллектора с ГБЦ. Следствием является образование «излишков» воздуха, которое ведет к обеднению смеси и пропускам зажигания. Для решения проблемы нужно ликвидировать подсос воздуха.
Самой серьезной в плане ремонта причиной, из-за которой может «троить» и глохнуть двигатель ВАЗ 2106, является отсутствующая или недостаточная компрессия в одном из цилиндров. Это может быть вызвано неисправностью в ГБЦ или поршневой системе. Чтобы определиться точнее, достаточно измерить компрессию в цилиндрах. Если она окажется низкой (для силового агрегата ВАЗ 2106 нормальной считается компрессия 1,1 МПа), нужно произвести замер еще раз, предварительно налив в цилиндры немного масла.
В случае увеличения показателей можно говорить о неисправности поршневой системы (прогар поршня, залегание или поломка колец). Если показания не изменились, это указывает на проблемы в ГБЦ (неправильная регулировка, прогар клапана или прокладки ГБЦ, износ рокера, маслосъемных колпачков).
НАСТРОЙКА ХОЛОСТЫХ ОБОРОТОВ
В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.
Технология регулировки холостых оборотов:
- При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
- Вращая винт качества, установить максимальные обороты ДВС.
- Винтом количества выставить по тахометру обороты 950-1030 об/мин.
- Винтом качества опять установить максимальные обороты.
- Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
- После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.
При наличии газоанализатора винтом качества добиваются концентрации СО в выхлопных газах 0,5-1,2%. Окончательное положение винтов нужно зафиксировать пластичным герметиком, чтобы предотвратить самопроизвольное откручивание.
Был ли автоматический подсос?
Конечно же, был. Что касается отечественных автомобилей, то впервые его применил на карбюраторе Солекс 21083, но устанавливался он только на экспортные ВАЗ 2110. Суть его работы была в следующем — специальная пружина, управляющая заслонкой, была связана с охлаждающей жидкостью. Биметалл менял свои свойства по мере прогрева, а соответственно, открывал или закрывал заслонку в зависимости от температуры антифриза.
Были разработки и для нашей страны — это электронная система управления подсосом. Вместо троса ставился электропривод, в салоне была кнопка программирования и блок управления. Вначале работа подсоса программировалась, а затем он закрывал заслонку на основе программы. Но каждый сезон приходилось перепрограммировать заново, ибо то, что работало летом, зимой уже требовало другого времени открытого состояния.
Источник
Как мыть карбюратор?
Поверхность Солекса можно протереть спиртом и подобными средствами. Протерев поверхность, следует прочистить сам карбюратор посредством теплого воздуха. Как это делается? Можно воспользоваться воздушным, а в случае его отсутствия — автомобильным компрессором. Избавьтесь от воздухоочистителя и тщательно следите за тем, чтобы инородные частицы не попали в Солекс.
Топливный фильтр следует поменять
Чистку сетчатого фильтра можно производить раз в 1,5 года. Просто снимите его и помойте, удалив все скопившееся на нем. Не забывайте, что неметаллические части карбюратора следует мыть отдельно! Дело в том, что жидкость, применяемая для металлов, может привести их в негодность.
В поплавковой камере разберите воздушный фильтр и открутите с него хомут. Поскольку поплавок уже настроен, постарайтесь не погнуть и не сломать его. Ставя обратно крышку карбюратора, постарайтесь не опускать поплавок вниз. Топливо из камеры можно извлечь при помощи шприца или резиновой груши. Затем нужно прочистить ее, не повредив поверхность, и вернуть содержимое назад. Топливные жиклеры очищаются при помощи металлической или медной проволоки. Если они загрязнены несильно, то можно просто продуть их. Этим рекомендациям нужно следовать раз в год, чтобы не допустить поломок и ухудшения качества карбюратора.
Наиболее распространенными являются карбюраторы Солекс модификаций 21053, 21083, 21073, 21041. Отличаются они тарировочными данными, т.е. сечением больших диффузоров (БД), значением и типом жиклеров и прочими потрохами, и рассчитаны под определенный объем двигателя и его тип.
21083 – «базовая» модификация карбюратора с самым маленьким сечением диффузоров 21х23, рассчитан на поперечно расположенный «зубильный» двигатель объемом 1,5л. Особо популярен тем, что из него можно получить солекс любой модификации, а так же уникальный, проточить под любое значение диффузоров и так далее. Ставить на двигатель объемом больше чем 1,5л нежелательно – на высоких оборотах он будет душить двигатель из-за маленького сечения БД. Стоит ометить, что 21083 готовит обедненную смесь (в силу особенности мотора 2108) и для получения хорошей динамики на двигателе УЗАМ желательно поменять жиклеры.
21053 – для продольного двигателя 2105 объемом 1,5 литра, имеет диффузоры 23х24. Наиболее приемлемый вариант для двигателей 1,5 литра, требует минимальной настройки. Если нет желания долго воевать с жиклерами или искать толкового карбюраторщика – это солекс для вас
21073 – для нивы, под объем 1,7л, диффузоры 24х24, популярен среди владельцев моторов УЗАМ-1,7, на двигатель 1,7 л стает так же с минимальной доводкой.
Особенность: дополнительно имеет 2 штуцера рециркуляции отработанных газов, в других солексах их нету (позиция «a» на фото).
21041 – единственный карбюратор семейства солекс, разработанный для москвичевского двигателя объемом свыше 1,8 л, имеет самые большие диффузоры – 24х26
Внимание! Есть несколько модификаций данного солекса под МПСЗ или БСЗ, отличаются отсутствием и наличием штуцера вакуумного опередителя зажигания, будьте внимательны
В дополнение хочу сказать, что под любой объем можно настроить любой солекс – вопрос времени и нервов и спаленного бензина . Если поставить на 1,5 литра солекс 083 – получим приемистый движок на низах, который будет затыкаться после
4500об, если поставим
Внимание! Все солексы ОДИНАКОВЫ внешне и по устройсту, потому устанавливаются, подключаются и настраиваются ОДИНАКОВО, независимо от модели. Внешний вид и подключение карбюратора на примере 21041-****-10
Внешний вид и подключение карбюратора на примере 21041-****-10.
1. Электроклапан, применяется для системы ЭПХХ (экономайзер принудительного холостого хода), перекрывает подачу топлива через жиклер холостого хода, сам жиклер можно найти, если выкрутить электроклапан. Если у вас нет блока ЭПХХ, то на клемму электроклапана надо подвести +12 вольт так, чтобы при выключении зажигания напряжение на нем пропадало (прекратится подача топлива на ХХ), что позволит легко заглушить двигатель и избежать калильного зажигания.
2. Штуцер отбора картерных газов, нужен для того, чтобы засасывать картерные газы из двигателя на холостом ходу, когда дроссельные заслонки закрыты. Подключается к тонкому шлангу на кастрюле для солекса или же врезается в основной шланг отбора картерных газов.
Принцип работы и устройство простейшего карбюратора
В первом устройстве, изобретенном Л. Христофорисом в 1876 году, топливо нагревалось, испарялось, образовавшиеся пары и потоки воздуха смешивались. Спустя год решение усовершенствовали, использовав принцип топливного распыления, который стал основой для следующих проектов.
До широкого распространения привычных нам устройств были барботажные модели и мембранно-игольчатые. Первые — в виде бензинового бака, в котором близко от поверхности располагалась доска и пара патрубков для подачи из атмосферы и забора смеси топлива и воздуха в мотор. Воздух перемещался под доской, непосредственно над топливом, обогащался парами и становился горючей смесью. Это была простая, но рабочая система. Дроссельная заслонка находилась отдельно. На функционирование мотора с барботажным узлом влияли природные условия — испаряемость зависела от температуры. Такую систему было сложно регулировать, она была взрывоопасна.
Мембранно-игольчатое устройство размещается отдельно от бензобака. В нем было нескольких камер, жестко связанных с помощью штока. Седло клапана, через который подавалось топливо, запиралось иглой на штоке. Камеры были соединены топливным каналом и смесительной зоной. Параметры устройства определяли пружины, на которые надавливали мембраны. Такой карбюратор работал независимо от условий на улице и местоположения, был популярен в начале 19 века, когда его устанавливали на автомобилях и мототехнике, в самолетах с поршневыми моторами внутреннего сгорания.
Классификация карбюраторов
Все карбюраторы можно различать по следующим признакам:
- По направлению движения потока различают горизонтальные и вертикальные модели.
- По регулировке отверстия распылителя и формированию разрежения разделяют: системы с постоянным разрежением; с постоянным сечением (серийные устройства); с золотниковым дросселированием — модели для мототехники, в них вместо дроссельной заслонки объем поступающей смеси регулирует шибер-золотник.
- По числу смесительных камер выпускают одно- и многокамерные модели. «Сдвоенные» устройства используются в моторах с цилиндрами, которые находятся далеко друг от друга. В результате каждая половина осуществляет впрыск в свои цилиндры.
Неисправности
Эксплуатация транспортного средства сопряжена с возможностью использования загрязненного топлива. При попадании в карбюратор твердых частиц происходит засорение жиклеров, а большое содержание смол в бензине приводит к отложениям на стенках каналов, что изменяет диаметр их сечения. Перерасход топлива, сложности с запуском двигателя, падение мощности и динамики, неустойчивый холостой ход – это признаки засорения или выхода из строя систем карбюратора.
Устройство, массово устанавливающееся на семействе автомобилей ВАЗ под маркировкой ДААЗ-2108, и при эксплуатации проявляет следующие типичные неисправности:
- Двигатель глохнет на холостых оборотах, или его работа характеризуется нестабильной частотой вращения коленчатого вала. Чаще всего это вызвано наличием мусора в жиклере холостого хода. Устраняется неисправность демонтажем клапана и продувкой его сжатым воздухом. Иногда подобные симптомы вызываются поломкой блока управления клапаном. Его проверка заключается в подаче на разъем клапана питания при помощи провода. Восстановление холостых оборотов свидетельствует об исправности блока управления.
- Характерные «провалы» после резкого нажатия педали акселератора. Неисправность является следствием разрыва диафрагмы насоса-ускорителя или попадания мусора в его распылители.
- Перерасход бензина в сочетании с неустойчивыми холостыми оборотами. Причины поломки – переполнение поплавковой камеры в результате потери герметичности игольчатого клапана. Наиболее простое решение проблемы – замена детали на новую.
Явные признаки, что двигатель подсасывает воздух, как обнаружить и устранить своими руками
Здравствуйте, уважаемые читатели!
Думаю вы в курсе как вкратце работает инжектор. Он делает автоматически воздушно топливно смесь. Благодаря датчикам, система работает идеально. Если датчик выходит из строя, происходит нарушение работы системы, двигатель начинает «троить».
А если все датчики работают исправно, а двигатель все равно не правильно, что это может быть?
Самая популярная причина, это подсос воздуха в систему.
Воздух, который не проходит через ДМРВ называется неучтенным. Соотвественно, двигатель уже не будет работать исправно.
Признаками того, что двигатель подсасывает воздух является:
1. Нестабильная работа на холостых оборотах.
2. Провалы при начале движения.
3. Тяга стала хуже.
4. Повысился расход топлива.
5. Может гореть Чек.
Как правило, главным признаком является нестабильная работа мотора на холостом ходу.
Как самостоятельно найти в каком месте происходит подсос воздуха?

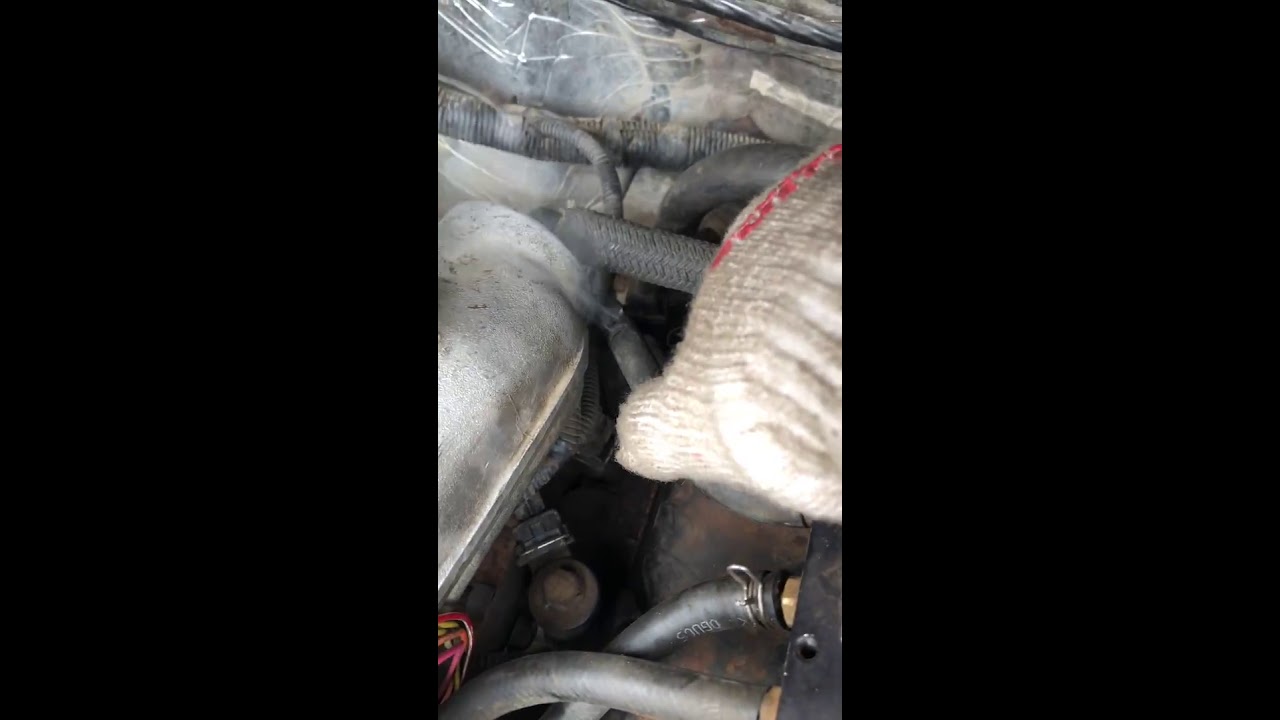

Есть специальное оборудование, называется прибор дымогенератор. Его принцип в том, что в систему запускают дым под давлением и он начинает выходить из места, где система не герметична.
Чаще всего, это происходит в местах установки форсунок или датчиков. Как правило, проблема решается заменой уплотнительных колец. Они со временем деревенеют и начинается подсос воздуха.
Дымогенератор можно не покупать, его достаточно легко сделать своими руками. Смотрите, что нам для этого понадобится:
Чернеют свечи
Так как смесь становится богатой, то бензин не сгорает полностью и остатки топлива в виде сажи оседают на свече зажигания. Копоть относительно неплохой проводник электричества — это может привести к тому, что искра начнет пробивать на изолятор и свеча зажигания перестанет правильно воспламенять топливовоздушную смесь в цилиндре. Такую свечу остается либо выкинуть, либо попробовать прокалить на горелке (есть вероятность перекалить керамический изолятор, что приведет к трещинам в его теле) или отчистить в пескоструйном аппарате.
Карбюратор двигателя внутреннего сгорания
Стандартный карбюратор имеет воздушный диффузор, который выполнен в виде сужающейся горловины карбюратора. Проходящий через это сужение воздух создает пониженное давление. Отверстие с малым диаметром, через которое подается бензин, специально размещается в этом месте. Давление окружающего воздуха вынуждает бензин из поплавковой камеры выходить в данное отверстие в воздушной горловине, затем топливо отправляется во впускной коллектор и после этого в рабочую область цилиндров.
Поскольку двигатель работает в широком диапазоне оборотов, ему необходима рабочая смесь различного состава, также зимой, при прогреве, холостых оборотах, в сфере средних оборотов и под высокой нагрузкой. Карбюраторы оснащаются различными системами, которые подсобляют ему выполнять свою работу во всевозможных условиях. Вдобавок к узлам, о которых будет написано ниже, есть некоторые составные части, в том числе соленоиды для остановки впрыска горючего и используемые в особых случаях гасители перепадов давления. Эти детали размещены по различным причинам и их демонтаж способен значительно повлиять на нормальное функционирование двигателя.
Поводы для регулировки карбюратора ВАЗ 2106
Если поступающая из карбюратора в двигатель смесь будет слишком богатой топливом, она может залить свечи зажигания. Если же смесь излишне бедная, заметно снизится мощность двигателя. Основными симптомами неоптимального состава смеси являются:
- затруднения при запуске холодного двигателя;
- неустойчивая работа двигателя на холостом ходу;
- провалы при нажатии на педаль акселератора;
- громкие хлопки из глушителя.
В большинстве случаев проблему можно решить своевременной регулировкой состава смеси с помощью винтов качества и количества. Вращая эти винты, можно изменить величину просвета эмульсионных каналов, уровень топлива в поплавковой камере и обеспечить дополнительное поступление горючего, компенсирующее избыток воздуха. Такая процедура займёт всего несколько минут.
Автомобиль не заводится
Причиной затруднений при запуске холодного двигателя, когда коленвал вращается, но мотор не заводится, может стать система зажигания и карбюратор. Если зажигание исправно, скорее всего, произошло засорение жиклёров, сетчатого фильтра или других элементов, затрудняющее подачу топлива в поплавковую камеру. Устранить эту проблему можно следующим образом.
- Необходимо очистить забитые каналы и жиклёры специальным аэрозольным средством для промывки карбюратора, а затем продуть их струёй сжатого воздуха.
Автомобиль глохнет на холостых оборотах
В режиме холостого хода заслонки закрыты. Под ними образуется разрежение, обеспечивающее поступление топлива через отверстие под заслонкой первой камеры. Причиной ситуации, в которой двигатель запустился, но работает неустойчиво, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведёт к попаданию в карбюратор избытка воздуха, обедняющего топливно-воздушную смесь. Также может произойти сбой настроек винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси.
Сложившаяся ситуация потребует от автовладельца выполнения следующих действий.
- Для устранения разгерметизации корпуса заменить уплотняющие прокладки между его отдельными частями.
Появление в салоне запаха бензина
В любом случае появление запаха топлива в салоне обусловлено его избытком в поплавковой камере или неплотным соединением элементов корпуса в результате износа или механического повреждения уплотнительных прокладок и резиновых шлангов.
Для устранения причин попадания паров бензина в салон следует:
- Проверить топливопроводы на предмет протечек.
- Заменить уплотняющие элементы карбюратора.
Провалы при нажатии на педаль акселератора
При нажатии на педаль акселератора открывается дроссельная заслонка. Далее, через сочленённый рычаг вступает в работу ускорительный насос. Если он неисправен, то нажатие на педаль приведёт к перебоям и остановке двигателя. Это наиболее часто проявляется при трогании с места и резком наборе скорости. При резком нажатии на рычаг ускорителя должна наблюдаться мощная струя топлива из канала распылителя в эмульсионную камеру. Слабая струя может быть следствием:
- засорения подводящих каналов, носика распылителя и нагнетательного клапана;
- разгерметизации корпуса;
- соскочившей трубки вакуумного регулятора опережения зажигания.
Для устранения этой неисправности необходимо:
- Заменить уплотняющие элементы карбюратора.
- Затянуть болтовые соединения.
- Заменить резиновое уплотнительное кольцо электромагнитного клапана.
- Проверить на износ и механические повреждения трубку вакуумного регулятора опережения зажигания.
- Провести ремонт ускорительного насоса (промыть подводящие каналы, очистить носик распылителя от отложений, заменить диафрагму).
Видео: ремонт и профилактика ускорительного насоса ВАЗ 2106
Хлопки в выпускной системе
Появление громких звуков в выхлопной системе является следствием слишком богатой топливно-воздушной смеси. Такая смесь с большим содержанием жидкой фазы, не успев догореть в рабочих цилиндрах и нагревшись до максимальных температур, заканчивает цикл взрывом в выхлопной системе. В результате в глушителе раздаются громкие хлопки. Кроме карбюратора, создающего смесь с избыточно высокой концентрацией топлива, причинами возникновения подобной ситуации могут стать:
- позднее зажигание;
- неплотное прилегание выпускных клапанов;
- несоответствие фаз газораспределения.
Для устранения возможных причин появления этой неисправности необходимо:
- Снять клапанную крышку, измерить тепловой зазор выпускных клапанов и при необходимости отрегулировать его.
Был ли автоматический подсос?
Конечно же, был. Что касается отечественных автомобилей, то впервые его применил на карбюраторе Солекс 21083, но устанавливался он только на экспортные ВАЗ 2110. Суть его работы была в следующем — специальная пружина, управляющая заслонкой, была связана с охлаждающей жидкостью. Биметалл менял свои свойства по мере прогрева, а соответственно, открывал или закрывал заслонку в зависимости от температуры антифриза.
Были разработки и для нашей страны — это электронная система управления подсосом. Вместо троса ставился электропривод, в салоне была кнопка программирования и блок управления. Вначале работа подсоса программировалась, а затем он закрывал заслонку на основе программы. Но каждый сезон приходилось перепрограммировать заново, ибо то, что работало летом, зимой уже требовало другого времени открытого состояния.
