Устройство передней подвески УАЗ Патриот

Как я уже успел заметить ранее устройство передней подвески автомобиля УАЗ Патриот довольно простое и состоит из нескольких элементов:

• Цилиндрические пружины
• Амортизаторы гидравлического типа
• Стабилизаторы поперечных тяг
• Шаровые шкворни и продольные тяги.

Для того чтобы мост находился в нужном положении устанавливается поперечная тяга и продольная штанга, которая закрепляется к переднему мосту благодаря неразборным сайлентблокам и кронштейнам, а за счет резиновых шарниров за второй конец штанги закрепляются к раме Патриота.

Пара телескопических амортизаторов гасят поступающие колебания, и в тоже время ограничивают ход подвески. Задняя подвеска так же имеет амортизаторы, но они не взаимозаменяемые с передними так как имеют отличия. На поворотных кулаках расположены ступицы с дисковыми тормозами. Ступица вращается за счет пары роликовых подшипников, которые через определенное время нуждаются в замене. Регулируются подшипники благодаря гайки которая расположена на цапфе.

Со временем передняя подвеска изнашивается и требует ремонта, в результате во время движения начинают появляться посторонние звуки. Поэтому при возникновении каких либо неисправностей их нужно устранять. Для проверки исправности подвески необходимо проделать следующие действия:

Проверяется исправность шарниров или резинометалических уплотнителей, они как правило в первую очередь выходят из строя; Проверяются рычаги подвески на наличие различных неисправностей в виде сколов и трещин; Визуально осматриваются амортизаторы в каком состоянии они находятся, особенно проверяется состояние втулок.

Что выбрать?

Выбирая тот или иной тип запчасти, необходимо помнить, что каждый вид подходит для разных условий эксплуатации. К примеру, если вы ездите преимущественно по городу, вам нужно покупать подшипниковый шкворень. УАЗ «Патриот», оснащенный таким механизмом (с пластиковыми вставками), управляется очень легко. Если вы часто ездите в условиях отсутствия дорог, используйте элементы с бронзовыми вкладышами. Однако учтите, что первые 2 тысячи километров руль будет очень тугим. По истечении этого периода механизм окончательно приработается и будет готов к полноценной эксплуатации. Подшипниковые шкворни имеют усредненные характеристики на асфальтовой и грунтовой дороге. Отзывы советуют приобретать изделия от алтайской . Она предлагает шкворни с углом кастора +8. Это существенно облегчает управление автомобилем.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Замена масла в мостах УАЗ Патриот

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Ремонт

Перед началом ремонтных работ, нужно выяснить причину неисправности, когда причина выявлена, можно переходит к ремонту который начинаются с демонтажных работ:

1. Внедорожник загоняется на смотровую яму;
2. Снимаются колеса вместе с наконечниками рулевой тяги;
3. У передних колес демонтируются суппорта;
4. Снимаются шкворни затем ремонтируются или меняются шаровые опоры;
5. При помощи специального устройства сжимаются и снимаются пружины;
6. Извлекаются амортизаторы, которые меняются или ремонтируются.

От того какой вид неисправности имеет механизм или соответствующий узел он меняется или ремонтируется. Например амортизаторы можно отремонтировать , а вот шаровые опоры как правило подлежат замене. В случае с пружинами которые со временем имеют свойство проседать, устанавливают специальные полиуретановые проставки.

Устройство

На машинах встречаются следующие приборы:

• ранняя модель Г12, вырабатывающая ток силой до 20 А;
• Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
• улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
• бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

Составные элементы:

1. Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
2. Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
3. Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
4. Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
5. Выпрямительный мост состоит из 6 диодов.

Как снимать старые шарниры: пошаговое руководство

Монтаж.

Перед проведением ремонтных работ следует разместить автомобиль на гидравлическом подъемнике или в гараже, оборудованном смотровой ямой. Допускается ремонт машины, установленной на ровной площадке. При этом под задние колеса подставляются противооткатные упоры. Для выполнения работ потребуется стандартный набор слесарного инструмента, а также комплект новых деталей. Если владелец намерен использовать шкворни подшипниковой модификации, детали меняются комплектом, с левой и правой стороны автомобиля.

Существуют 3 методики ремонта:

• без снятия ступицы с автомобиля;
• с удалением поворотного кулака, но без разборки ступицы;
• с полной разборкой деталей, например при замене компонентов ШРУС или установке новых сальников.

Какие инструменты нам понадобятся

Для выполнения работы потребуются инструменты:

• набор рожковых ключей для 6-гранных гаек и болтов;
• комплект торцевых головок с рукояткой и динамометром;
• съемник для деталей, заводской или самодельный;
• шприц для набивки деталей смазкой;
• молоток;
• дополнительные опоры, используемые для удержания автомобиля на домкрате.

Демонтаж шариковых шарниров

Алгоритм проведения работ:

1. Отвернуть масленку или защитный болт, установленный в канале для подачи смазки. Затем вывернуть 4 гайки, соединяющие сошку и поворотный кулак.
2. Легкими ударами киянкой или молотка сдвинуть сошку с посадочного места и вынуть 4 конусные шайбы.
3. Удалить сошку и снять дистанционные прокладки, позволяющие регулировать взаимное положение деталей.
4. При помощи съемника вытащить внешнюю часть шкворневого элемента из посадочного гнезда. Допускается вынимать деталь при помощи 2 монтажных лопаток, которые вставляются под предварительно вкрученный болт с шайбами. Монтировки упираются в опоры — прутки или головки для торцевого ключа одинакового диаметра.
5. Чтобы вынуть нижнюю часть узла, необходимо добраться до поворотного кулака снизу, например из смотровой ямы. Для снятия детали используется винтовой самодельный съемник, который воздействует на ее корпус, выдавливая его из посадочного отверстия.
6. Очистить поверхность поворотного кулака от грязи и старой смазки, а затем смонтировать новые детали.

Демонтаж других видов шарниров

Демонтаж.

Последовательность действий при снятии шкворневых узлов стандартного типа:

1. Вывесить автомобиль на домкрате, установив под порог предохранительные подставки. Открутить крепления переднего колеса и снять диск с шиной со ступицы.
2. Очистить поверхность поворотного кулака от грязи при помощи металлической щетки, заржавевшие резьбовые соединения смазать специальной жидкостью WD40.
3. Открутить гайку, удерживающую верхний конец шкворня.
4. Демонтировать сошку, которая крепится 4 гайками. При снятии нужно сохранить прокладки и конусные шайбы.
5. Установить прокладку из древесины или мягкого металла, а затем нанести несколько ударов молотком. Манипуляция позволит ослабить затяжку зажимной резьбовой втулки.
6. Отвернуть втулку при помощи специального ключа, а затем извлечь палец из посадочного гнезда.
7. Аналогичным образом снять нижнюю крышку поворотного кулака, что позволит вынуть основание шкворня со сменной опорой.

Из чулка моста следует вынуть ступицу вместе с полуосью, а затем из посадочных отверстий вытянуть шаровые пальцы. Для снятия поворотного кулака нужно демонтировать ограничитель угла поворота. Затем произвести замену втулок на пластиковые или бронзовые элементы, одновременно установив новый сальник ШРУС. Преимуществом методики является возможность очистки узла от грязи и ржавчины, хотя замена занимает больше времени и требует применения дополнительного инструмента.

Ремонт передней подвески своими руками

Узел с дефектами меняют или ремонтируют. Чаще других возникают проблемы с продольными штангами, поперечной тягой и деталями стабилизатора. Для диагностики автомобиль загоняют на смотровую яму и снимают колеса вместе с наконечниками для крепления рулевой тяги, суппорта. Чтобы отремонтировать шаровые опоры, снимают шкворни. О ремонте передней подвески есть немало видео.

Чтобы заменить продольную штангу, выполняют следующие операции:

1. Отворачивают гайки на нижнем креплении амортизатора, стабилизатора и снимают стремянки.
2. Откручивают гайки 2 болтов, которыми продольная штанга крепится к переднему мосту, выбивают болты.
3. Удаляют шплинт с гайки заднего крепления, отворачивают ее и снимают шайбу. Вынимают втулку, поддев ее отверткой.
4. Демонтируют продольную штангу и осматривают ее. Если есть повреждения или изношены сайлентблоки, деталь заменяют. Это делают с помощью специального съемника или оправки.

Чтобы снять поперечную тягу, откручивают гайки на болтах крепления к балке и раме.

Чтобы заменить втулки на стабилизаторе поперечной устойчивости самостоятельно, отворачивают гайки крепления к продольной штанге и снимают стремянки.

Дальше действуют таким образом:

1. Снимают площадку, кронштейн, подушку.
2. Разгибают шплинт, извлекают. Отворачивают гайку на стойке, затем снимают шайбу, втулку и стабилизатор.
3. Снимают шплинт с верхнего конца стойки стабилизатора, откручивают гайку. Снимают стойку.

Осматривают детали на предмет трещин, разрывов, повреждений, износа.

Если хотя бы 1 из амортизаторов неисправен, меняют оба. Колеса снимать необязательно, достаточно вывернуть руль в противоположную сторону. После этого отворачивают гайки крепления и снимают амортизатор. Втулки с признаками износа, повреждения, старения меняют. Чтобы запрессовать их в нижнюю проушину, смазывают мыльным раствором.

Пружины подлежат замене в следующих случаях:

• нарушена плавность хода, подвеска пробивает;
• кузов перекошен или видно разницу при осадке;
• витки ударяются или сломаны.

Для ремонта понадобятся стяжки пружин. Замену выполняют только в комплекте. Корме того, необходимо осмотреть буфер сжатия, к которому открывается доступ. Чтобы снять его, выворачивают болт на кронштейне.

Если подвеску отремонтировали вовремя, это предотвратит полное разрушение деталей.

Ремонт передней подвески своими руками

Узел с дефектами меняют или ремонтируют. Чаще других возникают проблемы с продольными штангами, поперечной тягой и деталями стабилизатора. Для диагностики автомобиль загоняют на смотровую яму и снимают колеса вместе с наконечниками для крепления рулевой тяги, суппорта. Чтобы отремонтировать шаровые опоры, снимают шкворни. О ремонте передней подвески есть немало видео.

Чтобы заменить продольную штангу, выполняют следующие операции:

1. Отворачивают гайки на нижнем креплении амортизатора, стабилизатора и снимают стремянки.
2. Откручивают гайки 2 болтов, которыми продольная штанга крепится к переднему мосту, выбивают болты.
3. Удаляют шплинт с гайки заднего крепления, отворачивают ее и снимают шайбу. Вынимают втулку, поддев ее отверткой.
4. Демонтируют продольную штангу и осматривают ее. Если есть повреждения или изношены сайлентблоки, деталь заменяют. Это делают с помощью специального съемника или оправки.

Чтобы снять поперечную тягу, откручивают гайки на болтах крепления к балке и раме.

Чтобы заменить втулки на стабилизаторе поперечной устойчивости самостоятельно, отворачивают гайки крепления к продольной штанге и снимают стремянки.

Дальше действуют таким образом:

1. Снимают площадку, кронштейн, подушку.
2. Разгибают шплинт, извлекают. Отворачивают гайку на стойке, затем снимают шайбу, втулку и стабилизатор.
3. Снимают шплинт с верхнего конца стойки стабилизатора, откручивают гайку. Снимают стойку.

Осматривают детали на предмет трещин, разрывов, повреждений, износа.

Если хотя бы 1 из амортизаторов неисправен, меняют оба. Колеса снимать необязательно, достаточно вывернуть руль в противоположную сторону. После этого отворачивают гайки крепления и снимают амортизатор. Втулки с признаками износа, повреждения, старения меняют. Чтобы запрессовать их в нижнюю проушину, смазывают мыльным раствором.

Пружины подлежат замене в следующих случаях:

• нарушена плавность хода, подвеска пробивает;
• кузов перекошен или видно разницу при осадке;
• витки ударяются или сломаны.

Для ремонта понадобятся стяжки пружин. Замену выполняют только в комплекте. Корме того, необходимо осмотреть буфер сжатия, к которому открывается доступ. Чтобы снять его, выворачивают болт на кронштейне.

Если подвеску отремонтировали вовремя, это предотвратит полное разрушение деталей.

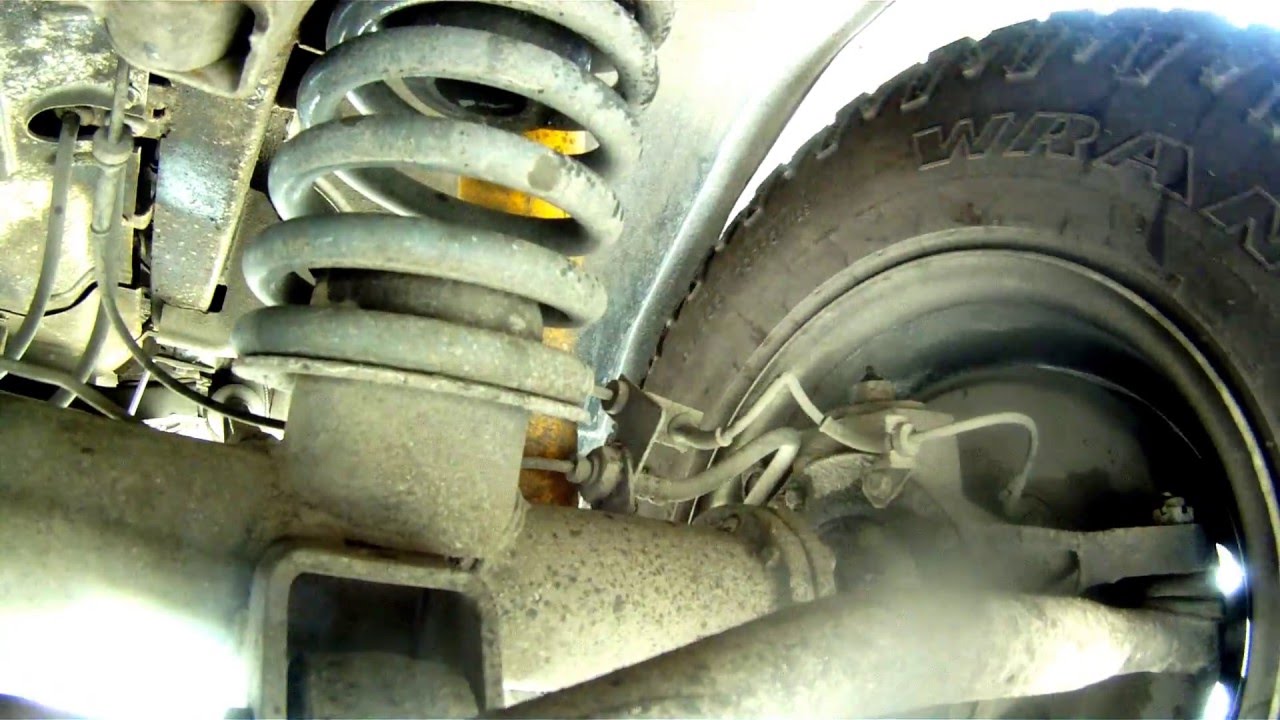

Подвеска на УАЗ ПАТРИОТ

Полезные советы и общие рекомендации

Вместо сверления сквозных отверстий в передней стойке, можно использовать монтажный уголок. Элемент крепят к металлу кузова на вытяжных заклепках, поверхность стойки и отверстия необходимо покрыть антикоррозионной мастикой. При сверлении отверстий необходимо направлять сверло в сторону от рамки ветрового стекла. В случае повреждения в салон автомобиля станет проникать вода, способная вывести из строя электрические компоненты и ускоряющая коррозию деталей.

В процессе эксплуатации следует периодически проверять тракт на герметичность, удалять грязь из зазора между трубой и кузовом. При каждом обслуживании фильтра необходимо восстанавливать герметик на стыках. Для защиты кузова от коррозии следует использовать мастики на битумной основе, сохраняющие эластичность при отрицательной температуре. Внутренние полости необходимо обработать аэрозолем (например, Prim ML).

Увеличение артикуляции передней подвески Уаз Патриот своими руками

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел: 1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р. 2) Амортизаторы задние MONROE D4445 2 шт — 5052 р. 3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм. Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

В устройстве каждого автомобиля подвеска играет важную роль. Благодаря ей происходит смягчения всех неровностей и ударов, которые возникают во время движения, это позволяет водителям и пассажирам на машине передвигаться с комфортом. На внедорожнике UAZ Patriot одинаково важна как задняя так и передняя подвеска. В данной статье речь пойдет именно о передней подвеске, будет рассмотрено ее устройство и особенности.

Увеличение артикуляции

Для увеличения артикуляции меняют амортизаторы. Ставят Kayaba для Газели, Tocico ( среди водителей распространено название «Токио»). Лучшим вариантом считаются амортизаторы Monroe, хотя они и самые дорогие. Одновременно меняют пружины. После ремонта не чувствуются выбоины, машину не раскачивает, увеличивается расстояние до отбойника.

Если выполнять комплексную замену, понадобятся:

• 2 пружины Fobos 15082;
• задние амортизаторы Monroe D 4445;
• передние — Monroe D 4432.

Также требуется переделка крепления. Для задних амортизаторов используются резино-металлические шарниры из комплекта, снизу устанавливают жигулевские от реактивной тяги, укороченные до 40 мм. У передних амортизаторов нижнее крепление делают аналогичное. Сверху совмещают родную и уазовскую втулки.

Процесс демонтажа колеса и тормозов

Чтобы снять колесо, необходимо выполнить операции в такой последовательности.

1. Со ступицы колеса снимают колпак, извлекают R-образную скобку, демонтируют головку блокировки. На приводном валу ослабляют гайку, которая соединяет его со ступицей. После этого снимаю переднее колесо.
2. Если модель автомобиля оснащена системой ABS, на колесе находится датчик, который необходимо демонтировать.
3. Гайка крепления приводного вала к ступице передней подвески скручивается.
4. Суппорт тормоза крепится к кулаку поворота двумя болтами, которые необходимо отвинтить и отсоединить от тормозного диска суппорт, после чего его подвязывают к пружине на передней подвеске.
5. Перед тем как приступить к снятию тормозного диска, необходимо отметить его расположение относительно ступицы подвески. Черту можно нанести мелом, но лучше использовать белую краску, чтобы во время выполнения ремонтных работ черта не была затерта. Только после этого отвинчивают винт крепления и снимают тормозной диск.

Чтобы облегчить процесс демонтажа со стойки поворотного кулака, необходимо использовать специальное приспособление, при помощи которого пружины подвески сжимаются и фиксируются. Для этого применяются тросики, например, как на приспособлении 0903 AF. Процедура сжатия и фиксации пружин проходит следующем образом:

• в верхней части стойки имеются два отверстия, в одно из которых вставляется тросик;
• затем рулевая колонка поворачивается и во второе отверстие вставляется второй тросик;
• свободные концы тросиков цепляют за нижний край чашки;
• верхние концы, вставленные в стойку, фиксируются путем вкручивания в отверстия болтов диаметром 6 мм.

Сложно себе представить автомобиль, у которого нет поворотного кулака. Данная деталь обязательно присутствует на внедорожнике УАЗ Патриот и выполняет очень важную функцию. Для чего необходим поворотный кулак на внедорожнике УАЗ Патриот, как осуществляется его замена и что при этом необходимо знать? Об этом можно узнать в данном материале, который посвящен поворотному кулаку внедорожника УАЗ Патриот.

Всем известно, что поворот колес обеспечивается благодаря рулевому управлению. Под влияние рулевой рейки обеспечивается изменение угла расположения передних колес. Изменение угла обеспечивается благодаря наличию поворотного элемента, который позволяет колесу поворачивать в правую или левую сторону.

Таким образом, можно сказать, что поворотный кулак предназначен для возможности изменения угла расположения передних колес. То есть, говоря простым языком, если бы не было данного устройства, то автомобиль мог двигаться только прямо без возможности поворотов.

Но кроме этого, данное устройство выполняет и следующие функции:

• Возможность соединения колеса посредством ступицы с элементами подвески.
• Крепление к изделию ступицы колеса.

Исходя из этого, можно сказать, что поворотный элемент является и несущей конструкцией, и составляющей системы управления. Но кроме этого, на данном устройстве также устанавливается и тормозной механизм, поэтому к изделию предъявляются жесткие требования. УАЗ Патриот — внедорожник, который рожден для преодоления бездорожья и пересеченной местности. Данные факторы же требуют не только прочности конструкции элементов подвески автомобиля, но и в их надежности.

Частые неисправности и способы их устранения

Мосты Спайсер на UAZ Patriot и других моделей отличаются надежностью и неприхотливостью к условиям использования. Большинство неисправностей автовладелец может устранить самостоятельно, не имея особых навыков и специализированного оборудования.

Масляные подтёки на картере

Потёки масла на корпусе моста свидетельствует о нарушении герметичности узла. Для устранения неисправности необходимо заменить вышедшие из строя сальники или прокладки. При установке прокладки смазываются герметиком. Нарушение прокладок или сальников может быть спровоцировано повышением давления в полости моста при нагреве смазки. При появлении потеков следует проверить работоспособность дыхательного клапана.

Повышенный шум при работе

Шум при работе механизма появляется в результате износа вращающихся частей или при некачественной смазке. Для устранения неисправности  следует проверить вращающиеся детали узла на предмет износа и при необходимости заменить их.

Залить качественное трансмиссионное масло.

Заклинивание узла

Поломка происходит из-за выхода из строя подшипников. Заклинивание вращающихся деталей может быть спровоцировано попаданием воды в полость моста через дыхательный клапан. Для предотвращения попадания воды на сапун крепят гибкий шланг второй конец, которого выводится в подкапотное пространство.

Отсутствие передачи крутящего момента к колесным механизмам

Нарушение передачи крутящего момента колесного механизма может быть вызвано износом шестерен главной передачи или поломкой полуоси. Для устранения неисправности необходимо заменить вышедшие из строя детали.

Из вышеперечисленного следует, что мосты Спайсер на автомобиле УАЗ отличаются надежностью. Основные поломки это мелкие неисправности, которые автомобилист может устранить самостоятельно. Для нормальной работы узла необходимо регулярно проводить его обслуживание. Для этого  вовремя менять трансмиссионное масло и следить за состоянием дыхательного клапана.

Технические характеристики

Автомобили оснащались бензиновым 4-цилиндровым двигателем поколения ЗМЗ-409 с рабочим объемом 2,7 л. Для подачи топлива использовалась система распределенного впрыска с электронным управлением.

В зависимости от настроек контроллера мощность составляла 112 или 128 л.с. Двигатель оснащался жидкостной системой охлаждения закрытого типа, антифриз подавался под давлением помпой с механическим приводом. Сотовый радиатор установлен перед носком коленчатого вала, в приводе вентилятора сохранена вязкостная муфта.

Моторы рассчитаны на применение неэтилированного бензина сорта А-92 или А-95, запас топлива хранится в 2 баках емкостью по 36 л каждый. Заправочные горловины выведены на боковины кузова, предусмотрена помпа для перекачки горючего из одной емкости в другую.

Автомобили расходуют на шоссе 10,4 л бензина на 100 км пути при скорости 90 км/ч, в городских условиях параметр увеличивается до 16-18 л. В системе питания предусматривались фильтры, отделявшие от топлива механические примеси.

Двигатель соединен с 5-скоростной механической коробкой передач Dymos, использована муфта сцепления сухого трения с гидравлическим приводом и 1 рабочим диском.

Для распределения потоков мощности между мостами применялся шестеренный 2-ступенчатый редуктор УАЗ с прямой и понижающей скоростью и механизмом отключения переднего моста. Машина имела постоянный задний привод, для включения полного привода требовалось активировать раздаточную коробку.

Мосты оборудовались редукторами типа «Спайсер», для передачи крутящего момента использовались карданные валы со шлицевыми муфтами. В конструкцию передней подвески входили рычаги и цилиндрические пружины, сзади сохранились листовые рессоры.

Спереди применялся стабилизатор поперечной устойчивости, для изменения положения колес использовался рулевой механизм с гидравлическим усилителем. Колонка имела регулировку в одном направлении, рулевое колесо из плотного полиуретана не оснащалось дополнительными кнопками.

На штампованные диски монтировались универсальные шины размерностью 225/75R16, модификации с литыми дисками оснащались покрышками стандарта 235/70R16.

Бортовая электрическая сеть имела напряжение 12 В, источниками постоянного тока являлись аккумулятор и генератор (в конструкции предусматривались выпрямитель и реле-регулятор напряжения зарядки).

Основные параметры автомобиля Патриот Спорт:

• длина (модификация с пластиковым кофром запасного колеса) — 4340 мм;
• ширина (с установленными зеркалами) — 2100 мм;
• высота — 1910 мм;
• база — 2400 мм;
• колея спереди и сзади — 1600 мм;
• клиренс — 210 мм;
• допустимая глубина преодолеваемого брода — 500 мм;
• грузоподъемность — 600 кг;
• вес снаряженной машины — 2000 кг;
• полная масса автомобиля — 2600 кг;
• емкость багажника — до 1200 л.

1.6.5 Использование раздаточной коробки

Использование раздаточной коробки

На рассматриваемых в настоящем Руководстве автомобилях устанавливается раздаточная коробка, не оснащенная межосевым дифференциалом, ввиду чего, во избежание быстрого износа редукторной сборки, следует избегать включения полноприводных режимов (4Н и 4L) при движении по сухим дорогам с хорошим покрытием! Используйте полноприводные режимы лишь в случаях действительной необходимости, — помните, что эксплуатация автомобиля с подключенным передним приводом сопряжена с увеличением расхода топлива, повышением вибрационного и шумового фона и ускорением степени износа шин! Скорость движения в режиме 4Н не должна превышать 90 км/ч!

Раздаточная коробка предназначена для распределения крутящего момента между передним и задним мостами автомобиля.

Рычаг переключения режимов раздаточной коробки помещается в нижней части центральной консоли, позади рычага переключения передач (РКПП)/селектора (АТ). На моделях с РКПП рычаг позволяет выбрать один из четырех режимов коробки: 2Н, 4Н, (N) и 4L, на моделях с АТ — один из трех: 2Н, 4Н, и 4L.

При активации полного привода (4L или 4H) следите за полнотой переключения, — неполное введение шестерен в зацепление сопряжено с риском потери контроля над управлением автомобилем!

На оборудованных вакуумными муфтами свободного хода моделях переключение между режимами 2Н и 4Н может производиться непосредственно во время движения автомобиля с небольшой скоростью (до 40 км/ч), причем необходимость в выжимании сцепления на моделях с РКПП отсутствует.

Для активации режима 4L следует полностью прекратить движение, выжать ножной/стояночный тормоз, выжать сцепление (модели с РКПП)/перевести рычаг селектора в положение «N» (модели с АТ), затем аккуратно переключить рычаг раздаточной коробки в положение 4L (модели с АТ)/сначала в положение N, затем в положение 4L (модели с РКПП).

Назначение положений рычага переключения режимов раздаточной коробки

При неполном выключении раздаточной коробки все колеса автомобиля могут вращаться свободно, — не забывайте взводить стояночный тормоз!

N — Только на моделях с РКПП. В нейтральном положении раздаточной коробки привод обоих мостов отключен. Встроенный в комбинацию приборов световой индикатор (см. Раздел Комбинация приборов, измерители, контрольные лампы и световые индикаторы) также отключается.

В данном режиме все колеса автомобиля свободно вращаются, — не забывайте взводить стояночный тормоз!

2H — Основной режим раздаточной коробки. Привод осуществляется только на колеса заднего моста. Световой индикатор отключен.

4H — Привод осуществляется на колеса обоих мостов. Световой индикатор горит. Режим предназначен для движения по дорогам со скользким или рыхлым покрытием (снег, грязь, песок), а также при потере сцепления колес с дорогой во время движения в режиме 2Н.

Скорость движения в режиме 4Н не должна превышать 90 км/ч!

4L — Все четыре колеса ведущие, редуктор раздаточной коробки переключен на понижающую передачу. Световой индикатор включен. Обеспечиваются максимальное сцепление колес с дорогой и максимальное тяговое усилие. Рекомендуется при необходимости пробраться через участок, покрытый глубоким снегом/грязью/песком, а также на особо крутых подъемах/спусках и при буксировке тяжелогруженых прицепов. Режим не предназначен для длительного использования.
