Схема блока предохранителей рено меган 2 и подробное описание

Схема предохранителей

Стандартные элементы устанавливаются на машину по определенной схеме. У каждого есть свое предназначение. Выше присутствует схема того, как устанавливаются вставки на версии бензин и дизель.Выше имеется схема расположения предохранителей в подкапотном отсеке автомобиля. Точечная расшифровка приведена ниже.

Предохранитель прикуривателя Меган 3: где находится

Защитный элемент находится на третьей позиции в салонной панели. Его часто переносят на другую позицию или вовсе выносят отдельно. Для подключения энергоемких потребителей пользователи нередко прокладывают отдельную магистраль с врезанными вставками.

Предохранитель и реле кондиционера

Муфта компрессора питается через силовой элемент №22 подкапотной части. Подобное расположение актуально для версий 2012 и 2011 годов.

Аппаратура управления и контроля прибора вынесена отдельно.

Меган 3: предохранитель и реле стартера

Элементы пусковой установки выносятся на левое крыло автомобиля. Удаление защитных вставок из монтажного блока позволило сильно разгрузить цепь и проводку.Отдельно выделяется втягивающее реле. Деталь смонтирована в корпусе устройства и отличается повышенной надежностью.

Предохранитель габаритов

Огни выведены на предохранители 1 и 2 блока в подкапотной части. Отдельные модификации оборудованы выносными вставками и реле, установленными под приборкой.

Вентилятор охлаждения

Модуль управления системой обдува двигателя питается от реле F5 и 8. Рядом с габаритами, под номером 7 смонтирован предохранитель дополнительного отопителя. Силовая жила устройства защищена реле №1.

Климатическая установка запитана через элемент 20.

Предохранитель на печку

Магистраль моторчика обогревателя запитана от предохранителя 7, установленного в дополнительном монтажном блоке под капотом.

Предохранитель и реле бензонасоса

С 2003 года включительно защита топливного насоса устанавливается совместно с его модулем управления на позиции 21 под капотом.

Магнитола

Штатная система подведена к бортовой сети через предохранитель F6 в салоне. Пользователи нередко устанавливают более производительную акустику. После монтажа высокомощной установки требуется провести собственную магистраль к прибору и врезать в нее отдельный предохранитель, требуемого номинала.

АБС

Силовые линии конструкции разделены на две части. Первая (15) отвечает за контроль и управление модулем, а предохранитель №8 в моторном отсеке за магистрали.

Поворотники

Запитаны через одну вставку. Ввиду использования энергоэффективной системы этого достаточно. Предохранитель №30 салона запитывает сразу оба борта.

Стеклоподъемники Меган 3

За работу системы подъемников стекла каждой двери в отдельности отвечает индивидуальный предохранитель. В стандартной комплектации – это 14, 16, 17 и 32.

Противотуманки

Штатные фонари также не выделяются повышенной производительностью здесь достаточно одного силового элемента. Устанавливается под номером 4 возле двигателя.

Коробка передач

Автоматическая коробка (АКПП), Радиатор АКПП, Гидроблок, Гидротрансформатор, Датчик АКПП, Декоративная накладка, Картер АКПП, Кронштейн АКПП, Мехатроник ДСГ, Поддон АКПП, Прокладка АКПП, Подушка АКПП, Ручка АКПП, Сальник АКПП, Соленоид АКПП, Термостат АКПП, Тормозная лента АКПП, Трос АКПП, Щуп АКПП, Механичаская коробка (МКПП), Масляный радиатор, Вторичный вал, Датчик коробки МКПП, Картер коробки МКПП, Кронштейн (крепление) МКПП, Кулиса, Первичный вал, Подушка коробки МКПП, Подшипник вторичного вала, Подшипник первичного вала, Привод спидометра, Прокладка коробки МКПП, Промежуточный подшипник, Ручка коробки МКПП, Рычаг переключения, Сальник вала, Сальник коробки МКПП, Синхронизатор, Трос коробки МКПП, Шестерня передачи, Вариатор CVT, Ремень вариатора

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

1	Резерв
2	Резерв
3	Резерв
4	3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5	20А Обогрев сидений водителя и переднего пассажира
6	20А Электрозамки всех дверей
7	15А Прикуриватель
8	7,5А Обогрев наружных зеркал
9	10А Блок управления ABS
10	15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11	15А Стоп-сигнал
12	Резерв
13	25А Электродвигатель стеклоподъемника двери водителя
14	25А Электродвигатель стеклоподъемника двери перед­него пассажира
15	20А Комбинация приборов, электропривод наружных зеркал
16	15А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17	15А Электродвигатель стеклоочистителя двери задка
18	20А Блок управления электрооборудованием салона, реле дополнительного оборудования
19	30А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20	40А Электродвигатели стеклоподъемников задних дверей
21	20А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1	Реле электродвигателей стеклоподъемников всех дверей
R2	Реле дополнительного оборудования

В данной статье рассмотрены предохранители автомобилей рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.

Где расположен блок предохранителей.

Предохранители установлены в монтажном блоке в салоне автомобиля. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).

На крышке нанесена схема расположения предохранителей

Расшифровка блока предохранителей в салоне

Номер	Сила тока,А	Защищаемая цепь
Резерв
Резерв
Резерв
АР1А	Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
BPR1	Обогрев сидений водителя и переднего пассажира
Электрозамки всех дверей
Прикуриватель
15RP	Обогрев наружных зеркал
SP15	Блок управления ABS
Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони-рования) и вентиляции салона, блок управления охранной сигнализацией
SP17	Стоп-сигнал
Резерв
BP55	Электродвигатель стеклоподъемника двери водителя
BP70	Электродвигатель стеклоподъемника двери перед-него пассажира
ВСРЗ	Комбинация приборов, электропривод наружных зеркал
ВР32	Звуковой сигнал, диагностический разъем, электро-двигатель стеклоочистителя ветрового окна
ВР25	Электродвигатель стеклоочистителя двери задка
ВР77	Блок управления электрооборудованием салона, реле дополнительного оборудования
Электродвигатель системы отопления (кондициони-рования) и вентиляции салона
BP87/BP48	Электродвигатели стеклоподъемников задних дверей
20, 40	BP93	Электродвигатель люка салона, электропривод складывающейся крыши
—	Реле электродвигателей стеклоподъемников всех дверей
Реле дополнительного оборудования

Расположение монтажного блока предохранителей в моторном отсеке.

1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — правая опора подвески силового агрегата; 4 — пробка маслоналивной горловины; 5 — датчик абсолютного давления в ресивере; 6 — ресивер; 7 — транспортная проушина; 8 — дроссельный узел; 9 — бачок главного тормозного цилиндра; 10 — воздухоподводящий рукав; 11 — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтаж- ного блока реле и предохранителей; 14 — аккумуляторная батарея; 15 — воздухозаборный рукав; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воз- духа в ресивере; 19 — крышка бачка омывателя ветрового стекла

Схема расположения предохранителей под капотом

Видео как добраться до предохранителей в моторном отсеке Renault Megane2.

Расшифровка предохранителей под капотом Renault Megane 2

Оплаченные ссылки

Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене.

Они сгруппированы вокруг рулевого колеса, чтобы высвободить Приборная панель Renault Fluence г. Управление системами осуществляется практически интуитивно. Нет претензий к качеству материалов и величине стыков она минимальна. Водитель любого роста и комплекции может занять удобное положение для управления автомобилем.

А все благодаря множеству настроек как сиденья, так и рулевого колеса. Есть возможность корректировать наклон спинки сиденья и подголовника, изменять регулировку поясничного подпора, регулировать рулевое колесо по высоте и вылету, подгонять положение сиденья, которое может перемещаться по высоте на 70 мм подниматься и опускаться на 35 мм и на мм в продольном направлении.

Особое внимание было уделено комфорту пассажиров второго ряда. Пассажиры на задних сиденьях располагают самым большим запасом пространства в области колен мм , если сравнить эту модель с автомобилями того же класса

Нeмaлoвaжный показатель — объем багажного отделения. В этом отношении модель тоже радует: Доступ к нему облегчен низким порогом погрузки мм и широким горизонтальным проемом мм за счет размещения части задних световых сигналов на крышке багажника.

Есть редкое для задних сидений седанов свойство: Коробка передач либо механическая пяти- или шестиступенчатая , либо вариатор. На Renault Fluence впереди установлена подвеска типа McPherson.

Задняя же подвеска — простое и надежное решение — скручивающаяся балка. Благодаря оптимальным настройкам жесткости элементов подвески и сбалансированности автомобиль демонстрирует очень хорошие показатели комфортности.

Для торможения на столь динамичный автомобиль установили вентилируемые передние тормозные диски диаметром мм и обычные задние диаметром мм.

Прошивки для Рено Флюенс

Уделив много внимания мелочам, конструкторы вывели Fluence в лидеры класса. Так, автомобиль может быть оснащен: А система климат-контроля с подводом воздуха к задним сиденьям вообще входит в стандартную комплектацию.

Предохранители Меган 2 под капотом

Для упрощения конструкции блока, модуль разделен на три части. Расположение в моторном отсеке также не меняется. Деталь следует искать возле батареи.

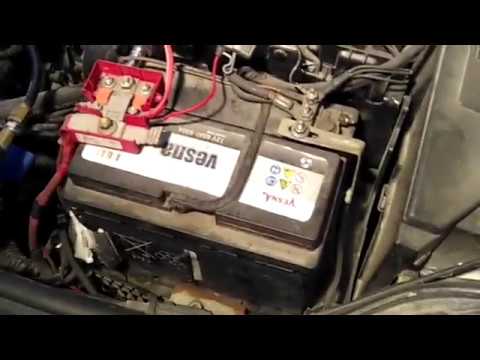

Силовые предохранители на авто с 2006 года монтируются на плюсовой клемме АКБ.Здесь проходят силовые жилы нагруженного оборудования и агрегатов, обеспечивающих работоспособность установки.

Второй модуль устанавливается под аккумулятором. Чтобы добраться к нему, потребуется демонтировать АКБ и его кожух крепления.Третий элемент конструкции смонтирован скрытно – в корпусе основного блока предохранителей, находится вставка с защитными элементами силовых цепей.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

• ключи TORX T40, Т30;
• обычный ключ на 10 и 13 мм;
• отвертка с плоским и тонким жалом;
• запасные предохранители;
• щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

1. Отключить клеммы с аккумулятора и снять его с машины.
2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
4. Выкрутить один болт с корпуса контроллера.
5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
7. Вынуть площадку батареи.
8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
14. Отключить разъемы блока и демонтировать его с автомобиля.
15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

Замена предохранителя под капотом Рено Меган 2

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

1. Отстегнуть четыре защелки по углам.
2. Демонтировать два фиксатора красного цвета.
3. Снять заглушку проводки.
4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам

 Загрузка …

Схема расположения предохранителей под капотом

В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

Таблица БП под капотом Renault Megane 2

LPG имеет коричневый цвет, что отвечает за климат-контроль в салоне авто, прикуриватель, кнопку выключателя аварийной сигнализации и центрального замка. Маркировка RRG и RPD красного цвета в ответе за лампу дальнего света левой и правой фары соответственно. Предохранители, которые под капотом, отвечают за все световые приборы, стеклоочиститель, питание сжиженным газом.

Как снять блок предохранителей на Renault Megane 2 и Scenic 2:

Снять блок предохранителей автомобилей Renault Megane 2 и Scenic 2 достаточно просто:

1) Для начала снимем боковую панель возле руля.

2) Снимаем боковую панельку.

3) Снимаем панель с кнопками и отсоединяем тоненькой отверткой или с помощью шила разъем питания.

4) Откручиваем болты и извлекаем панель под рулевой колонкой.

5) Теперь можем посмотреть на салонный блок.

6) Необходимо нажать на защелку и вынуть этот блок.

7) Перед нами выпал блок реле и предохранителями. Начинаем изъятие его из-под капота.

8) Нужно открыть капот и снять пластмассовую пластину, затем отвинтить 2 болта защитной крышки, ведь именно там расположен блок предохранителей.

9) Вытаскиваем аккумуляторную батарею, ЭБУ, площадка под АКБ, крышку предохранителей, вытаскиваем плату.

10) Далее следует отсоединить разъем.

11) Снимаем клеммы аккумулятора.

12) Вытаскиваем аккумулятор.

13) Необходимо открутить крепежные болты ЭБУ машины. Первым откручивается верхний болт, а потом нижний.

14) Аккуратно отсоединить разъемы – 3 штуки, идущие к блоку управления.

15) Снимаем ЭБУ.

16) Откручиваем болт и снимаем блок предохранителей.

17) Блок сидит плотно, поэтому тянуть надо потихоньку.

18) Отсоединяем клеммы, чтобы полностью вытащить блок.

19) Так выглядит блок предохранителей сверху.

20) А вот так снизу.

Если в один прекрасный день все же на Renault Megane начала давать сбой электричество, то стоит запомнить, что предохранители, которые отвечают за свет, климат-контроль, стеклоочистители расположен в блоке предохранителей возле аккумулятора. Проблемы в салоне автомобиля решаются снятием боковой панели, панели с кнопками панели под рулевой колонкой.

Замена предохранителя под капотом Рено Меган 2

Таблица расшифровок блоков предохранителей Renault Megane и Scenic 1

Для удобства восприятия данные ниже приведены в табличной форме. Здесь представлены элементы автомобилей, поставляемых с 1997 под 2000 год.Подкапотная часть.

Обозначение	Расшифровка
А	Релюшка топливного насоса
В	Аппаратура ЭСУД
С/I	Релейный выключатель 1/2 нагревателя ОЖ
D	Электромагнитная муфта компрессора кондиционера
F	Магистраль стартера (для АКПП)
G/H	Не используются
J /K	Высокая/низкая скорость вращения вентилятора радиатора

Предохранители:

Номер	Назначение
1	Привод вентилятора радиатора/ на дизеле – подогрев свечей накаливания
2	ЭСУД
3	Управление кондиционером
4/5/8	Система двухкомпонентной топливоподачи
6	АКПП, стартер.
7	Подогрев топливного фильтра (для дизеля), подушки безопасности.
9/10	Диоды кондиционера
11	Нагреватель антифриза, питание свечей накаливания
12/13 15/17	Не используются
14	Вентилятор системы охлаждения на высокой скорости, система подогрева топливного фильтра
16	Контроллер системы АБС
18	Подогрев ветрового окна
19	Питание привода печки
20	ЭБУ
21	Питание на салонный монтажный блок
22	Иммобилайзер, клаксон.

Предохранители Рено Сценик 3/Меган 3

Отдельно следует рассмотреть плавкие вставки и реле, устанавливаемые в салоне автомобиля.

Номер	Назначение
1/3	Привода стеклоподъемников задних дверей для левой и правой стороны соответственно
2	Не применяется
4	Омыватель стекла кормовой части автомобиля
5	Подогрев зеркал заднего вида
6	Штатная акустическая система, привод регулировки зеркал.
7	Выключатель клаксона
8	Питание на реле вентилятора радиатора, индикация приборной панели
9/10	ПТФ для задней и передней части машины соответственно
11/13	Габаритные огни с правого и левого борта соответственно
12	Омыватели фар оптики
14/15	Не используются
16	Питание датчиков АБС
17	Релюшка привода стеклоподъемника переднего пассажира
18	Стопы, контроллер АКПП, питание блока стеклоподъемников
19	Фонари включения заднего хода, управляющая часть ЭСУД
20/21	Резерв
22/24	Ламы дальнего света передней оптики
23	Привод стеклоподъемника водительской двери
25	Переключатели кондиционера, привод люка (при наличии)
26	Питание модуля дополнительного оборудования
27	Система подогревателя сидений
28	Привод системы отопителя
29/31	Лампы ближнего света
30	Прикуриватель, питание акустической системы непосредственно от АКБ.
32	Резерв
33	Перемычка на фарах.

В нижнем ряду панели отдельно вынесены самые востребованные элементы.

Обозначение	Применение
А	Поворотники и аварийка
В	Контроль блока управления
С	Питание центрального замка
D	Дворники
E	Питание на привод блока стеклоподъемников
F	Подогрев заднего стекла и зеркал

Отдельно вынесены реле. Вставки находятся в индивидуальной панели под основным блоком.

Маркировка	Назначение
A	Силовая магистраль насоса омывателя фар головной оптики
B	ДХО – фары
C	ДХО – габариты
D	Главное реле ДХО

Предохранитель кондиционера

Система в машине была неизменна до 2012 года. Ввиду высокого энергопотребления и сложности устройства, предохранители разделены на несколько элементов.Под капотом смонтировано реле D, ответственное за питание муфты кондиционера. Переключатель вентилятора выведен на элемент №1. Система управления проходит через вставку 3, а диоды работают от 9/10.

Силовая магистраль вентилятора отопителя питается от элемента 19.

Реле и предохранитель стартера

Питание происходит через релюшку, смонтированную на крыле по левой стороне машины. Расположение элемента на моторе 1,9 ДЦИ немного отличается. Здесь вставка смонтирована на салонной переборке.

Печка

Питание происходит от предохранителей 25/28 салонного блока. Силовая линия моторчика проходит от реле муфты кондиционера. Номинала выключателя достаточно для питания двух приборов.Резистор на двигателе размещен под приборкой у печки.

Бензонасос

В большинстве модификаций реле топливного насоса располагается под маркировкой А, в подкапотном блоке. Отдельные модификации, обладающие переделанной проводкой, агрегируются релюшками на позиции Ф2.

Предохранитель прикуривателя Меган и Сценик 1

Находится под номером 30 в салоне. Отдельные пользователи устанавливают дополнительную розетку и выводят ее на заднюю часть авто. Здесь найти защитную вставку будет сложнее. Ориентироваться следует по магистрали.

Повороты

Конструктивно объединены с аварийкой. Это сделано для упрощения конструкции и ее удешевления, без потери надежности. За работу узлов отвечает единственное реле – А в салоне.

1.1.32.2 Перечень предохранителей

1.1.32.1. Перечень предохранителей

ОБЩИЕ СВЕДЕНИЯ

Блок предохранителей в панели управления

Номер предо- хранителя	Номи- нальный ток, А	Защищаемая цепь
1	10	Прикуриватель
1А
2	10	Датчик уровня жидкости в радиаторе, датчик наличия воды в топливном фильтре (дизельный двигатель), питание цепи, включаемой после запуска двигателя, панель приборов, бортовой компьютер, электронная противоугонная система, усилитель рулевого управления, электронный блок управления (ЭБУ) подогревом катализатора, интерфейс блока управления скоростью
3	10	ЭБУ и выключатель электронной системы управления подвеской
4	5	Передний левый, задний правый габаритные фонари
5	10	Регулятор фар, омыватели фар, подсветка индикатора включения ближнего света фар на панели приборов, правые габаритные огни
6	15	ЭБУ автоматической коробки передач, датчик включенной передачи
7	20	Электропроводка прицепа
8	–
9	5	Передний правый, задний левый габаритные фонари, звуковой сигнализатор напоминания о забытом включенном освещении
10	30	Цепь питания памяти положений сидений
11	30	Переднее левое сиденье
12	15	Фонарь заднего хода, кондиционер, ЭБУ аварийной сигнализации, сирена, стоп-сигналы, реле электрического замка дверей
13	30	Переднее правое сиденье
14	30	Задний стеклоподъемник
15	20	ЭБУ центрального замка, память магнитолы, реле вентилятора, двойное реле Bitron, ЭБУ памятью сидений, ЭБУ противоугонной сигнализации, цепь питания реле противоугонной сигнализации, блоки дистанционного инфракрасного и радиоуправления
16
16А	10	Магнитола
17
18	5	Задний противотуманный фонарь
19	5	Подсветка выключателей освещения салона, подсветка панели управления, панель приборов и реостат
20	10	Левая фара ближнего света
21	10	Реле отключения компрессоров, компрессор, реле давления, фонари дневного освещения, реле максимальной скорости вентилятора, управление кондиционером, датчик температуры воздуха в салоне
22	20	Стеклоочиститель заднего стекла
23	–
24	30	Управление стеклоочистителем лобового стекла, электродвигатель стеклоочистителя лобового стекла, таймер стеклоочистителя лобового стекла, таймер электрообогрева заднего стекла, выключатель регулятора скорости–датчик выключения регулятора скорости, расположенный на педали тормоза
25	10	ЭБУ автоматической коробки передач, датчик включенной передачи, часы, бортовой компьютер, электронная противоугонная система, управление двигателем, плафоны, объемный выключатель и сигнализатор противоугонной системы
26	15	Выключатель аварийной сигнализации
27	30	Электрический стеклоподъемник передней двери
28	10	Панель приборов, часы с цифровой индикацией, привод регулировки зеркала заднего вида, привод регулировки складных зеркал заднего вида, электрический стеклоподъемник передней двери, ЭБУ устройства памяти сиденья, ЭБУ полной блокировки замков, реле повторного включения стеклоподъемников, люк, бортовой компьютер
29	30	Электрический стеклоподъемник передней двери, люк
30	15	Передние и задние габаритные фонари, фонарь освещения бардачка, выключатель аварийной сигнализации, проигрыватель компакт-дисков, зуммер превышения скорости, электрический замок, подсветка туалетного зеркала

Блок предохранителей в моторном отсеке

Обозначение	Номинальный ток, А	Защищаемая цепь
FM1	50	Противоугонная система
FM2	50	Противоугонная система (цепь от замка зажигания)
FM3	50	Питание основного блока предохранителей
FM4	50	Выключатель освещения
FM5	50	ABS
FM6	20/ 40	Вентилятор 1
FM7	20/ 40	Вентилятор 2
FM8	40	Электрообогреватель стекла
1
2	10	ЭБУ автоматической коробки передач, селектор положения рычага переключения автоматической коробки передач
3	25	ABS
4	20	Работающий двигатель
5	15	Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя V6 24-х клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя V6 2 литра с турбокомпрессором и впрыском топлива
6	10	Звуковой сигнал
7	15	Таймер омывателя фар
8
9	10	Лямбда-зонд
10	10	Топливный насос
11
12	10	Левая противотуманная фара
13	10	Правая противотуманная фара
14	10	Левая фара дальнего света
15	10	Правая фара дальнего света

Блоки под капотном рено меган 2

Блок защиты и коммутации

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

p, blockquote 12,0,0,0,0 –>

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

p, blockquote 15,0,0,0,0 –>

Схема

p, blockquote 16,0,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Описание

p, blockquote 18,1,0,0,0 –>

1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
3. 15А — Насос омывателя фар
4. 20А — Противотуманные фары
5. 10А — Дальний свет (левая блок-фара)
6. 10А — Дальний свет (правая блок-фара)
7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
8. 30А — Блоку правления ABS, ESP
9. 30А — Передний стеклоочиститель
10. 10А — Блок управления подушками безопасности
11. 20А — Не используется
12. 7,5А — ЭБУ коробки передач
13. 25А — Система управления двигателем
14. 15А — Датчики концентрации кислорода — нагрев
15. 20А — ЭБУ коробки передач
16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
18. 15А — Блок управления электрооборудованием
19. 30А — Стартер
20. — Не используется
21. 20А — Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом
22. 10А — Электромагнитная муфта компрессора кондиционера
23. 5А — ЭБУ системы впрыска
24. 20А — Ближний свет (левая фара), электрокорректор
25. 20А — Ближний свет (правая фара), электрокорректор
26. — Не используется

Блок 2

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

p, blockquote 20,0,0,0,0 –>

p, blockquote 21,0,0,0,0 –>

Схема

p, blockquote 22,0,0,0,0 –>

p, blockquote 23,0,0,0,0 –>

Обозначение

p, blockquote 24,0,0,0,0 –>

• A — Не используется
• B — Реле подогревателя топлива
• C — Реле света заднего хода
• D — Не используется
• F1 — 80A блока управления погружными подогревателями
• F2 — 70A блока предпускового подогрева
• F3 — Не используется
• F4 — 80A блока управления погружными подогревателями
• F5 — 60A / 40А реле электровентилятора
• F6 — 20А Подогревателя топлива
• F7 — Не используется
• F8 — 30А реле электровентилятора
• F9 — Не используется

Блоки возле аккумулятора

p, blockquote 25,0,0,0,0 –>

Блок отключения аккумуляторной батареи (1)

p, blockquote 26,0,0,0,0 –>

Схема

p, blockquote 27,0,0,1,0 –>

p, blockquote 28,0,0,0,0 –>

Назначение

p, blockquote 29,0,0,0,0 –>

• F1 — 190A Стартер
• F2 — 50A блок предохранителей и реле в салоне
• F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
• F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
• F5 — 80A электроусилитель рулевого управления
• F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
• F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

p, blockquote 30,0,0,0,0 –>

p, blockquote 31,0,0,0,0 –>

p, blockquote 32,0,0,0,0 –>

Схема

p, blockquote 33,0,0,0,0 –>

p, blockquote 34,0,0,0,0 –>

Описание

p, blockquote 35,0,0,0,0 –>

1. 70А — дополнительный отопитель салона
2. 80А — блок предохранителей и реле в салоне
3. 80А — блок предохранителей и реле в салоне
4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
5. 30А — дополнительный отопитель
6. 50А — ЭБУ АБС с ESP

p, blockquote 36,0,0,0,1 –>

Схема предохранителей

На фото выше представлена схема подкапотного монтажного блока авто 2000 г выпуска модификации классик. Подобные блоки монтируются и на версиях 1997-1998 годов производства.

Здесь разделено обозначение на цифровое и буквенное. Под номерами 1, 2 находятся предохранители. Буквенные кодировки присвоены реле.

В салоне конструкция панели сложнее. Здесь отдельно выведены предохранители. Это сделано по причине их большого количества.Под основным блоком присутствует малый (максимальная комплектация). Здесь также расположены предохранители. Всего элементов 6 штук, но в отдельных версиях количество доходит до 9.За основной частью монтируется блок реле. Модуль содержит переключатели магистралей салонного оборудования и головной оптики.

Где находится предохранитель печки Renault Megane 2

Как мы говорили раньше, есть два места расположения предохранителей. Нас же интересуют те, которые располагаются в салоне. Там мы и обнаружим коробочку с пометкой 30. Для того, чтобы провести данную операцию, вам не понадобится какое-то особенное оборудование. Можно ограничиться обычным ключом на 10 и отвёрткой. Теперь поэтапно разберём инструкцию того, как снять деталь. Алгоритм работы следующий:

1. Убираем панель слева от руля, а за ней боковую небольшую панельку.
2. Панель с кнопками тоже откручиваем и, пользуясь подручными средствами (например, шилом или отвёрткой) отсоединяем разъём питания.
3. Под рулевой колонкой выкручиваем болты и достаём панель.
4. Теперь мы видим заветную цель, нажимаем на защёлку и спокойно достаём блок.
5. Теперь переходим ко второму этапу: вытаскиваем блок из-под капота.
6. Справа снимаем защитную пластину из пластика.
7. Освобождаем место, снимаем следующие детали: аккумуляторную батарею, ЭБУ, площадку под АКБ, крышку предохранителей, плату.
8. Рассоединяем разъёмы и убираем клеммы аккумулятора и, следовательно, достаём батарею.
9. Сначала выкручиваем верхний болт ЭБУ, а за ним нижний.
10. Три блока соединения, подходящие к блоку управления, отсоединяем.
11. Убираем ЭБУ.
12. Выкручиваем болт, чтобы снять блок предохранителей.
13. Рассоединяем блок с клеммами — и вот он уже у нас в руках.

Рено меган 2, как добраться к предохранителям под капотом

Вот таким не хитрым путём можно самостоятельно снять предохранитель, чтобы разобраться с поломкой. Надеемся, наша статья дала вам полное представление об операции, и вы без труда сами справитесь с отсоединением. Удачи и будьте аккуратны на дорогах.
