Как проверить форсунки на дизельном двигателе не снимая с двигателя

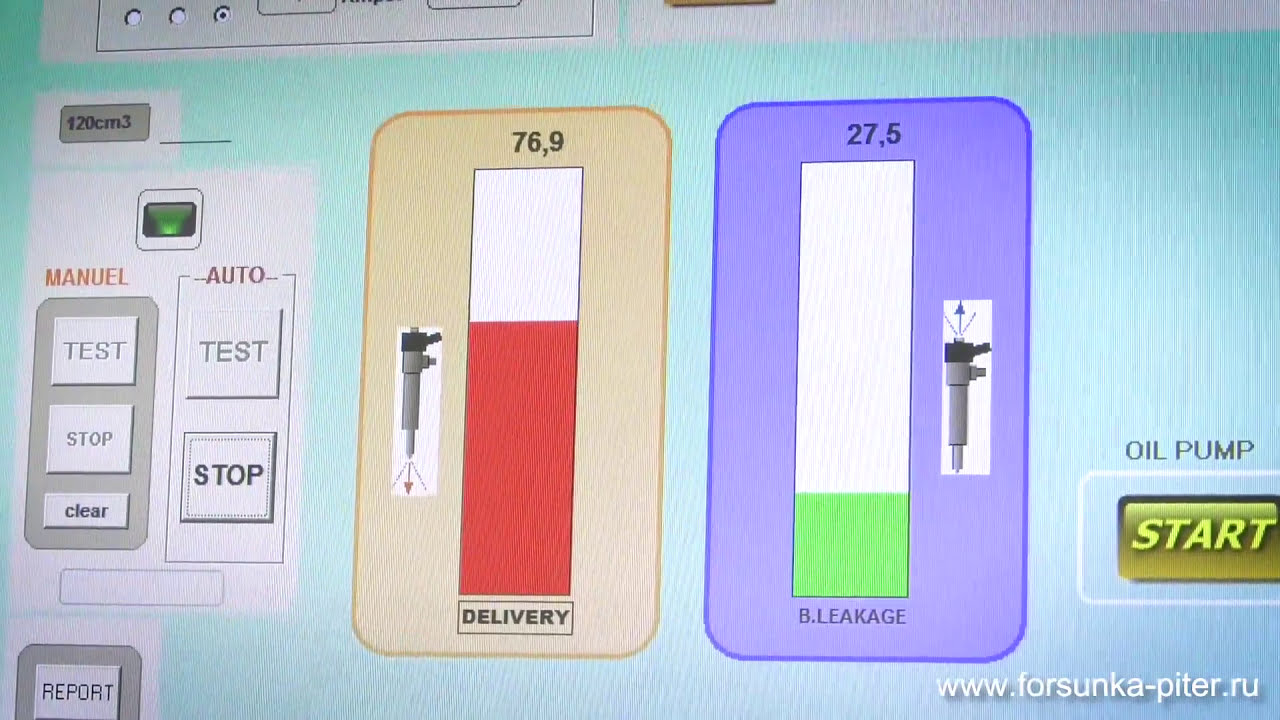

Стенд для диагностики форсунок

Современные станции технического обслуживания всегда оснащены стендами для диагностики и очистки форсунок. Этот метод предполагает снятие топливной рампы и форсунок с автомобиля. На таких стендах проходит полная диагностика: проверка подачи питания, измерение электрического сопротивления, проверяется производительность диагностируемых форсунок. Некоторые самостоятельно конструируют подобные стенды.

Следите за состоянием форсунок, вовремя меняйте топливные фильтры, заправляйтесь качественным топливом и на проверенных заправках, проходите вовремя ТО и у вас не будет проблем с топливной системой.

Предыдущая запись Инструкция CONSULT-III plus
Следующая запись Регулятор холостого хода (РХХ) — как работает, неисправности, симптомы, проверка

Какие бывают неисправности форсунок

На инжекторных мотора применяют два вида форсунок – электромагнитная и механическая.

Электромагнитная форсунка работает по принципу клапана, который в зависимости от сигнала блока управления автомобиля, открывается осуществляя впрыск в цилиндр необходимого количество топлива.

Механическая форсунка открывается от давления. В основе нее лежит пружина и игла. Она работает следующим образом: при подаче топлива создается определенное давление, игла поднимается и топливо распыляется в цилиндр.

Сейчас механические форсунки практически не используют на современных автомобиля, поэтому речь пойдет об неисправностях, электромагнитных форсунок.

Так как форсунка это достаточно несложная деталь по своему строение, неисправностей у нее может быть несколько:

1. Отсутствие сигнала от блока управления
2. Внутренний разрыв обмотки или другая ее неисправность
3. Загрязнение каналов подачи топлива

Как правило, чаще всего форсунки перестают работать как нужно именно из за загрязнения.

Чистка форсунок

На данный момент специалисты используют два метода чистки форсунок, при этом каждый из методов имеет свои нюансы. Далее мы опишем оба метода, а вы выберете тот, который вам покажется легче и правильнее.

Первый способ очистки

Для этого способа вам нужен будет очиститель инжектора, жидкость для очистки карбюратора (спрей), запасное уплотнительное колечко и насос с манометром. Первым делом вам нужно извлечь все форсунки, так как, если вы решились выполнить чистку, то делать это нужно со всеми форсунками, а не только с одной какой-то. Найдите подходящую емкость и вылейте туда жидкость для очистки инжектора. Положите в емкость все форсунки и оставьте их там на какое-то время, чтобы они откисли. Пока форсунки лежат в емкости, возьмите подготовленный спрей для карбюратора и очистите им регулятор холостого хода. Теперь осмотрите участок вокруг сопла форсунок, там образуется нагар – кокс, который по своей консистенции напоминает смолу. Вам придется взять какой-то металлический предмет и хорошенько повозиться с этим видом загрязнений. Для того чтобы произвести внутреннюю очистку форсунок нужно подготовить источник питания (от 3 до 12В) и ножной механический насос, оборудованный манометром.

Снимите со шланги наконечник и залейте в образовавшееся отверстие инжекторный очиститель. После этого конец шланги наденьте на форсунку. Накачайте насос до 6 атмосфер и подайте на форсунку напряжение в 3В. Если вы не услышали, как форсунка щелкает, значит нужно добавить напряжения. Подавать напряжение нужно периодически, при этом не забывая подкачивать насос до шести атмосфер. Таким образом произведите очистку всех форсунок.

Второй способ

Для этого способа вам надо спрей – очиститель для карбюратора и также насос с манометром. Повторяем все операции, указанные в предыдущем способе, только очиститель для инжекторов меняем на карбюраторный. В обязательном порядке проводим наружную очистку, чтобы удалить нагар. Для этого возьмите чистую ткань и нанесите на нее очиститель. Обработайте этой тканью все топливные агрегаты. Постепенно, под действием очистителя, кокс размякнет и счистится без особых проблем. Можете помогать себе отверткой или зубочисткой.

На обе операции в среднем должно уйти два часа вашего времени, но при этом вы хорошо сэкономите и научитесь выполнять чистку форсунок.

Признаки поломки форсунок

Задача форсунки — подача топлива в камеру сгорания. Поэтому основная неисправность, которая может с ней возникнуть — засорение или полный выход ее из строя. К признакам неисправной работы форсунок относятся следующие факторы:

• неустойчивая работа двигателя на холостом ходу;
• значительный рост потребления топлива;
• проблемы с запуском двигателя, особенно “на холодную”;
• в некоторых случаях может появиться значительное количество черного дыма из выхлопной трубы (в случае, если в камеру сгорания попадает много топлива через протекающую форсунку), а иногда так же сопровождается и периодическими звонкими хлопками из глушителя;
• потеря динамических качеств автомобиля, выражающаяся в том, что машина плохо разгоняется, ей не хватает мощности, чувствуются рывки во время езды даже по ровной поверхности, в том числе при сбросе газа и при изменении значения нагрузки на двигатель.

Эти признаки конечно могут указывать и на другие проблемы силового агрегата автомобиля, однако все же при их возникновении советуем вам проверить форсунки и при необходимости отремонтировать или заменить их.

Чистка форсунки не снимая ее

В данном случае чистка может осуществляться несколькими методами:

• С использованием специальных очистительных присадок, которые добавляют к топливу. В их составе содержатся специальные чистящие вещества, которые в щадящем режиме очищают отверстия форсунок.
• Чистка при помощи давления. Для этого необходимо разогнать машину до скорости 110. 130 км/ч, и проехать так 10. 15 км (около 5. 6 минут) на высоких оборотах двигателя. Вследствие высокой нагрузки в форсунках произойдет естественное очищение.
• Холостой ход. Этот метод аналогичен предыдущему. Необходимо на стоящем автомобиле запустить двигатель и поддерживать обороты на уровне 4. 5 тысяч в течение 3. 4 минут. Вследствие этого также произойдет очистка форсунок. Однако предыдущий метод очистки лучше, поскольку нагрузка при его условиях выше.

Выводы

Проблемы в работе форсунок не являются критичной поломкой, однако все же при их возникновении рекомендуем вам не откладывать проверку и устранение неисправности. В большинстве случаев ремонтные работы можно провести самостоятельно с помощью описанных выше методов. Своевременная проверка и диагностика форсунок позволит вам избежать проблем с эксплуатацией машины. Профилактика обойдется вам дешевле, чем ремонтные работы на форсунках или других узлах двигателя. Рекомендуем вам чистить форсунки через каждые 30. 35 тысяч километров пробега вашего авто вне зависимости от их состояния.

Источник m.etlib.ru

Проверка дизельных форсунок в домашних условиях

В современных дизельных двигателях повсеместно могут использоваться одна из двух известных топливных систем Common Rail (с общей рампой) и насос-форсунки (где на на каждый цилиндр отдельно подводится своя форсунка).

Они обе способны обеспечить высокую экологичность и КПД двигателя. Поскольку эти дизельные системы функционируют и устроены подобным образом, но Коммон Реил более прогрессивна с точки зрения эффективности и шумности работы, хотя и проигрывает в мощности, стала все более чаще использоваться на легковых авто, то далее будем говорить о ней. А про работу, неисправности и проверку насос форсунок расскажем отдельно, ведь это не менее интересная тема, особенно для владельцев автомобилей VAG группы, поскольку там довольно не сложно производится программная диагностика.

Самый простой метод вычисления забитой форсунки такой системы можно провести по следующему алгоритму:

• на холостом ходу довести обороты двигателя до того уровня, когда проблемы в работе двигателя слышны наиболее отчетливо;
• каждую из форсунок отключают путем ослабления накидной гайки в месте крепления магистрали высокого давления;
• когда вы отключаете нормальную рабочую форсунку, то работа двигателя меняется, если же форсунка проблемная, то двигатель продолжит работать в таком же режиме и далее.

Кроме этого, проверить форсунки своими руками на дизельном двигателе можно путем прощупывания топливопровода на наличие толчков. Они будут результатом того, что ТНВД пытается нагнетать топливо под давлением, однако в силу забитости форсунки возникают сложности с его пропуском. Проблемный штуцер также можно определить по завышенной рабочей температуре.

Признаки неисправности форсунки

Как показывает опыт, неисправность форсунки можно определить по признакам, которые, впрочем, могут сигнализировать и о других поломках. Среди проблем в работе двигателя, указывающих на то, что не работает форсунка инжектора, выделяют:

• нестабильная работа двигателя на холостом ходу;
• двигатель троит, то есть у него не работает один из цилиндров;
• существенно выросло потребление топлива;
• холодный двигатель плохо запускается;
• рывки при движении после нажатия на педаль газа;
• утрата динамики, особенно при резких ускорениях.

Видео: как проверить форсунку common rail не снимая с двигателя

как проверить форсунку common rail не снимая с двигателя

При возникновении подобных симптомов, требуется проверить форсунки, как одну из наиболее вероятных причин их появления. Сделать это можно разными методами, например, многие специалисты снимают эти узлы и проверяют их. Но существуют методики, позволяющие определить, работает ли форсунка, не снимая ее. Это можно сделать и самостоятельно, причем для выполнения диагностики потребуется только один прибор, при этом разбирать ничего не потребуется.

Особенности детали

Как понятно из названия, эти стеклоомыватели подают жидкость не струёй, а распыляя её мелкими каплями на широкий участок стекла, «веером». Соответственно, всё ветровое стекло равномерно намокает и «дворники»скользят по мокрой поверхности, не царапая её и не издавая шума. От обычных форсунок веерные отличаются наличием узкой горизонтальной прорези вместо отверстий.

От чистоты лобового стекла зависит безопасность вождения

Преимущества и недостатки

Преимуществами такой системы является продление срока службы щёток стеклоочистителя и самого стекла, а также экономия жидкости. К недостаткам можно отнести большую склонность к обмерзанию и кратковременную полную потерю видимости в момент распыления.

Замер сопротивления при помощи мультиметра

Одним из основных применяемых способов для определения поломок топливных форсунок является замер сопротивления с помощью мультиметра

Перед началом работ важно определить заводской импеданс ТФ

Зажигание при диагностике необходимо выключить, и отключить отрицательную клемму от АКБ. На форсунке отсоединяется соответствующий электрический разъем. Выполнить это можно благодаря отвертке с достаточно тонким концом – отщелкивается зажим на колодке.

Мультиметр нужно перевести в режим омметра и подключить соответствующие контакты. Полученные результаты между центральным и крайним контактом должны попадать в интервал 11–17 Ом для форсунок с высоким импедансом или в диапазон 2–5 Ом для форсунок с низким импедансом.

Наличие каких-либо отклонений от нормы дает основания для более детальной диагностики. В отдельных случаях топливную форсунку меняют на заведомо исправную, чтобы оценить работу силового узла.

Возможные неисправности дизельных форсунок

Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:

• найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
• снять форсунку и установить ее на испытательный стенд;
• создать заведомо высокое давление на форсунке;
• с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.

Проверка форсунки на стенде

Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.

При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).

Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).

Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.

Выводы

Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт. Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов. Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.

Источник m.etlib.ru

Владельцы автомобилей с инжекторным типом двигателей, иногда сталкиваются с проблемой некачественной работы инжектора. Часто виновниками таких неполадок являются форсунки инжектора, их некачественная работа заканчивается невозможностью завести автомобиль и превращается в потерю времени в самый неподходящий для этого момент. Но то, как проверить форсунки до момента неполадки знают немногие. В этой статье вы узнаете как определить проблему, а также как почистить форсунки своими руками и избавится от неисправностей.

С первых уроков водительской школы (а может и раньше) мы знаем, что система впрыска у инжекторных двигателей отличается от карбюраторных. Столкнувшись с проблемой, многие водители прямиком мчаться в автомастерские или СТО. Проблема не всегда является настолько серьезной, и вполне возможно, что решить её можно даже человеку с базовыми знаниями, которые вы можете приобрести, прочитав этот материал.

Неисправности форсунки очень схожи по симптомам с такими же у свечей зажигания.

Как проверить подачу питания на форсунки

Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.

• для диагностики от инжектора отключается колодка, после чего к АКБ нужно подключить два провода;
• другие концы проводов крепятся к контактам форсунки;
• затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
• если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;

Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.

1. Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
2. Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
3. Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
4. После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
5. Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.

Если замечены явные отклонения от допустимых норм, тогда форсунку нужно демонтировать с двигателя для подробной диагностики. Также возможна замена форсунки на заведомо исправную, после чего оценивается работа двигателя.

Топливные Форсунки Ваз 2110 — 2112, проверяем питание Лада Приора. Калина, Гранта

Диагностика и профилактика неисправностей

Инжекторные системы подачи топлива отличаются от карбюраторных не только экономичностью, но и эффективностью. За счёт дозирования бензина во время впрыска можно добиться увеличения отдачи двигателя на 7–10%. Но, к сожалению, и у агрегатов с топливными форсунками есть свои слабые стороны.

Признаки поломки

О том, что у вашего автомобиля что-то не так с системой впрыска топлива, могут сигнализировать:

• сбои в работе агрегата в переходном и/или холостом режиме;
• проблемы с запуском двигателя;
• потеря мощности и снижение динамики разгона;
• провалы и рывки при попытке увеличить нагрузку;
• увеличение расхода бензина;
• хлопки выпускной системы и существенное увеличение токсичности отработанного газа.
• выход из строя датчика уровня кислорода и каталитического нейтрализатора.

Во всех этих случаях рекомендуется в первую очередь обратить внимание на состояние инжекторов. И, при необходимости, прочистить их или заменить

Как проверить форсунки?

Чтобы узнать, всё ли в порядке с системой впрыска, можно:

• проверить форсунки на слух. Просто запустите двигатель и послушайте, какие звуки он издаёт во время работы. Если блок цилиндров глухо посвистывает или щёлкает, значит, самое время его разобрать;
• проверить подачу питания при зажигании. От инжекторов отключается колодка, на контакты крепятся два провода от АКБ. Если после включения зажигания вы заметите, что топливо течёт, значит, причина неисправности — проблемы в электроцепи;
• измерить сопротивление на инжекторах мультиметром. Для этого нужно узнать импеданс форсунок, сбросить минусовые клеммы с АКБ и отключить электроразъёмы. Если в ходе измерения выяснится, что сопротивление отклоняется от нормы в ту или иную сторону, инжекторы необходимо заменить;
• обратиться в сервисный центр и провести диагностику на проверочном стенде. Это позволит не только оценить общее состояние форсунок, но и определить эффективность подачи топлива, установить форму факела и т. д.

Основная причина неисправности инжектора

Как правило, форсунки выходят из строя не из-за того, что они уже отработали заявленный производителем ресурс. Главная причина поломок и неисправностей — забитый фильтр. Загрязнению элементов подачи топлива способствуют низкое качество бензина и воздействие высоких температур.

Чтобы избежать скопления минеральных отложений на форсунках, не забывайте вовремя их чистить. Для этого можно использовать различные топливные присадки и очищающие жидкости. Процедуру чистки рекомендуется производить каждые 15—20 тыс. км.

Устройство и принцип работы

Главная функция системы топливной подачи — впрыск горючего в определённых дозах под давлением.

Различают две основные разновидности
форсунок:

• простые;
• электроуправляемые.

В стандартной дизельной форсунке распылитель является главной деталью. Он может иметь несколько отверстий, по-разному регулироваться и подавать солярку. Например, простые дизельные силовые агрегаты оснащаются элементами с однодырочным распылителем и иглой. А вот двигатели типа GDI оснащены распылителями со множеством отверстий, как правило, от 2 до 6.

Ремонт и Диагностика дизельной форсунки Bosch (Бош)

Ремонт и Диагностика дизельной форсунки Bosch (Бош)

Электроуправляемые форсунки созданы в результате прогресса топливных систем дизеля. Здесь солярка подаётся в цилиндры по тому же принципу, только распылители открываются не под действием давления. Управляет всем этим процессом электромагнитный клапан. Он не сам по себе, а контролируется непосредственно ЭБУ автомобиля. Без соответствующего сигнала оттуда топливо в распылитель не попадает.

Электромеханическое управление имеет массу преимуществ. Так, в форсунках дизеля Common Rail, за один цикл может происходить до 7 впрысков, что априори повышает мощность двигателя. Благодаря высокоточному распределению в таких системах, горючая смесь равномерно дозируется, эффективнее распыляется и сгорает.

Устройство насос-форсунки

Как заменить топливные форсунки?

Для замены инжекторов не обязательно обращаться в автосервис. Если у вас есть под рукой набор инструментов и немного свободного времени, вы вполне можете справиться с этой процедурой своими силами.

Порядок действий

1. Сбросьте топливное давление, сняв предохранительный клапан. Выключите зажигание и снимите минусовую клемму АКБ.
2. Ослабьте хомуты отводящего шланга регуляторов холостого хода, давления топлива, системы вентиляции картера и вакуумного усилителя тормозов. После чего отсоедините эти элементы.
3. С помощью ключа на 13 отверните гайки крепления провода «массы» к первой и последней шпильке впускного коллектора. Полностью отсоедините провод и снимите ресивер.
4. Ослабьте хомут и снимите подводящий шланг со штуцера рамы.
5. Отсоедините шланг вентиляции картера от патрубка системы холостого хода.
6. Ослабьте хомуты и снимите со штуцера регулятора давления сливной шланг.
7. Ключом на 10 отверните крепления рамы к впускному трубопроводу и снимите её.
8. Подденьте отвёрткой или шилом защёлку колодки и отсоедините разъём от форсунки.
9. Извлеките инжектор и замените его, повторив процедуру в обратном порядке. Перед установкой на форсунки необходимо надеть уплотнительные кольца, смазав места посадки моторным маслом или силиконовой смазкой.

Давление форсунок дизельных двигателей

Чем выше давление форсунок дизельных двигателей, тем тоньше распыливается солярка. Так, двигатель GDI имеет среднее давление инжектора, равное 1000-2050 бара. Кроме того, в зависимости от качества распылителя и топливной системы может быть разным время впрыска — от 1 до 2 миллисекунд.

Грамотный уход за дизелем подразумевает в первую очередь регулировку давления начала впрыска. Производится это на специальном стенде, настраивается винтом при снятом колпаке форсунки и отвёрнутой контргайке. Давление будет повышаться при ввёртывании винта, и понижаться — при откручивании.

Ниже приведены примерные показания стандартного давления различных систем:

• классический инжектор — через ТНВД поступает 400-1000 кг/см2;
• Коммон Райл — через ТНВД обеспечивается до 1600 кг/см2;
• насос-форсунки — 1200-2050 кг/см2.

Как почистить форсунки, не снимая их с двигателя?

Обычно, самой распространенной проблемой ТФ является их неправильная или несвоевременная чистка, в результате чего они забиваются. Выделяют три вида очистки:

Чтобы очистить форсунки не снимая их, обычно достаточно выбрать и залить в топливный бак химический состав, который способен нормализовать работу. Периодически советуют разгонять мотор до высоких оборотов и скорости 110–140 км/час на ровных участках дороги. При прохождении дистанции в 10–25 км в таком режиме, в системе происходит «самоочистка» под нагрузкой.

Тем не менее подобные способы эффективны только при небольших загрязнениях. Большие очаги поражения необходимо устранять посредством ультразвука или под высоким давлением. А чтобы не допустить такого, промывать ТФ необходимо каждые 40–50 тысяч км пробега.

Ознакомиться наглядно с техникой проверки форсунок своими руками можно на видео:

Как сделать диагностику форсунок своими руками? Антикризисная рубрика!

Топливная система работает по принципу принудительного впрыска горючего в цилиндры двигателя, посредством топливных форсунок. Она называется инжектором. В отличие от карбюратора, топливо здесь смешивается с воздухом, в определенной пропорции, образуя смесь. Ее впрыскивают форсунки, отмеренными порциями, во впускной коллектор, либо непосредственно в цилиндр.

Форсунка – распылитель, который управляется электрическим или механическим клапаном.

Уже после 100 тыс. пробега, встает вопрос проверки или замены этого механизма. Ее можно сделать самостоятельно, не прибегая к помощи специалистов.

Полный рабочий цикл состоит из четырех шагов, старт которого контролируется электронным блоком управления бортового компьютера:

• Давление действует на закрытый клапан;
• Клапан начинает открываться;
• Полное раскрытие клапана, впрыск топливной смеси;
• Порция впрыснута, давление снизилось, клапан вернулся в исходное положение.

Принцип работы инжекторной форсунки

Как правило, в бензиновых моторах применяются электромагнитные форсунки, работа которых основана на управлении подачей топлива электрическими импульсами, формирующимися электронной системой управления двигателем (ЭСУД).

Импульс в виде скачка напряжения поступает на обмотку соленоида, что вызывает намагничивание расположенного внутри него штока и перемещение его внутрь цилиндрической обмотки.

Со штоком механически связан клапан распылителя. Топливо, находящееся в рампе под строго регулируемым давлением, начинает поступать через клапан на выходные отверстия, мелкодисперсно распыляется и смешивается с входящим в цилиндр воздухом.

Количество бензина за один цикл работы определяется суммарным временем циклового открытия клапана.

Суммарным – потому что клапан может открываться и закрываться несколько раз за цикл. Это необходимо для обеспечения более тонкой работы двигателя на очень бедной смеси.

Например, для инициации горения можно подать небольшое количество обогащённой смеси, а потом применять уже более бедный состав для поддержания горения и обеспечения нужной экономичности.

Таким образом, хорошая форсунка становится достаточно технологичным узлом, к которому предъявляются высокие, а иногда противоречивые требования.

1. Высокое быстродействие нуждается в малой массе и инерционности деталей, но при этом необходимо обеспечить надёжное закрывание клапана, что потребует достаточно мощной возвратной пружины. Но в свою очередь, для её сжатия надо применить значительное усилие, то есть увеличить размеры и мощность соленоида.
2. С электрической точки зрения потребность в мощности вызовет рост индуктивности катушки, что ограничит быстродействие.
3. Компактность конструкции и низкая индуктивность вызовет увеличение тока потребления катушки, это добавит проблем с электронными ключами, расположенными в блоке ЭСУД.
4. Высокая частота работы и динамические нагрузки на клапан усложняют его конструкцию, вступая в противоречие с его компактностью и долговечностью. При этом гидродинамические процессы в распылителе должны обеспечивать нужную дисперсность и стабильность во всём диапазоне температур.

Форсунки обладают точным значением пропускной способности при заданном перепаде давлений между рампой и впускным коллектором. Поскольку дозирование осуществляется только временем нахождения в открытом состоянии, то количество впрыснутого бензина не должно зависеть ни от чего другого.

https://youtube.com/watch?v=XhSyHJkh4xg

Хотя нужной точности всё равно добиться не удаётся, и применяется петля обратной связи по сигналам датчика кислорода в выхлопной трубе. Но у него достаточно узкий рабочий диапазон, при выходе из которого работа системы нарушается, и ЭСУД высветит ошибку (Check) на приборной панели.

Diesel-тест: как проверить форсунку дизельного мотора на работоспособность – система Common Rail

Стартовое мероприятие – электрический тест распылителя. Техника проста: в режиме импеданс тестером производится замер количества Ом на выводах инжектора. Диапазон номинальных значений указан в руководстве по эксплуатации. Это может быть как 11…15 Ом, так и 2…5 Ом. Показания вылетают – деталь в утиль.

Положительная резолюция по испытанию электрики – повод подержаться за топливопроводы. На заведенном моторе прощупываются магистрали, соединяющие форсунки с топливной рампой. Цель опыта – поиск трубок с заметно повышенной температурой и выраженными пульсациями. Это свидетельства того, что канал подачи топлива на отрезке между трубкой и цилиндром забился. Такой распылитель следует чистить. Если это не поможет, то имеет смысл отдать его в ремонт или заменить.

Распространенная проблема подношенных тяжелотопливных силовых установок – трудный пуск. Причина тому – изношенные распылительные устройства. Вместо того чтобы держать заданное электроникой давление, они сливают большое количество солярки в обратку. Выход тут один – менять. Но сначала стоит выполнить ритуал, описывающий, как проверить дизельную форсунку на работоспособность – не весь же комплект сразу выбрасывать.

Диагностика на слив тривиальна и требует минимум оборудования: мерные емкости с тонкими трубочками. Покупать спецнабор вовсе не обязательно. Его спокойно можно смастерить на месте из шприцов и капельниц. Дешево и практично. Сама же процедура содержит несложные действия:

• Демонтировать сливную магистраль с распылителей.
• Подсоединить к освобожденным штуцерам трубки мобильной установки.
• Завести мотор и дать ему поработать 2…4 минуты.

Спускающее звено сразу же себя выдаст – в его мерной емкости уровень жидкости будет выше остальных. Опять же, можно ремонтировать или менять – на свое усмотрение.

Пошаговое описание проверки схемы управления инжектором

Чтобы проверить схему управления инжектором, вы можете использовать тестовую лампочку (недорогой, но эффективный инструмент) для проверки мощности и импульсного сигнала, поступающего от компьютера на каждый неработающий инжектор.

Для этого следует закрепить зажим тестовой лампы на голом металлическом кронштейне или болте на двигателе. Далее отсоедините электрический разъем от топливной форсунки, которую необходимо проверить. Включите переключатель зажигания. Соедините клеммы (по одной за раз) разъёма жгута проводов с контрольной лампой. Один из терминалов должен заставить тестовый свет включиться, это источник питания инжектора, который поступает от компьютера.

Теперь подключите топливную форсунку к разъёму жгута проводов и подключите зажим с тестовой лампой к положительной стороне батареи. Далее потребуется помощник, чтобы запустить или провернуть двигатель. Ещё раз проверьте противоположный провод на разъёме топливной форсунки (это импульсный сигнал, поступающий от компьютера).

Если вы можете повторно проверить провод, установите штырь через провод и используйте его для исследования провода. Если тестовый свет загорится, то это означает, что инжектор получает импульсный сигнал от компьютера, чтобы открыть и закрыть инжектор. Если контрольный индикатор остаётся неактивным, то значит, что есть проблема в цепи или драйвере устройства в компьютере.

Если сломан инжектор, а сила тока или импульс присутствуют, то замените инжектор. При необходимости проверьте советы по техническому обслуживанию в руководстве по эксплуатации вашего автомобиля для дальнейших работ. Если нет отрицательного результата после того, как вы сделали все тесты, это не означает, что ваши инжекторы работают хорошо. Вы проверили некоторые распространённые проблемы, которые вы можете устранить своими руками. Вероятно, один или несколько инжекторов имеют слабую или сломанную возвратную пружину или изношенный, или грязный (что менее вероятно) клапан, который вызывает утечку или блокировку топлива.

Некоторые из этих проблем не могут быть решены без использования нужного оборудования. Любой автосервис с профессиональными инструментами может помочь вам справиться с этими типами проблем.
