Операции по снятию рулевой колонки с автомобиля Лада Гранта

1. Отсоедините провод «минус» от аккумуляторной батареи2. Снимите рулевое колесо смотрите «Снятие руля с автомобиля Лада Гранта»

3. Снимите пластиковый кожух с рулевой колонки

4. Снимите подрулевые переключатели

5. Снимите контактное кольцо подушки безопасности

6. Снимите крышку монтажного блока

7. Сожмите колодки жгута проводов

8. Отсоедините колодку от контактной группы замка зажигания

9. Отожмите фиксатор колодки проводов от антенного блока.

10. Отсоедините колодку от антенного блока.

11. Сожмите фиксатор колодки жгута проводов на блоке управления электроусилителем рулевого управления.

12. Отсоедините колодку от блока управления электроусилителем рулевого управления

13. … также отсоедините вторую колодку от блока управления.

14. Нанесите маркером отметку взаимного расположения нижнего карданного шарнира и вала рулевого механизма.

15. Выверните стяжной болт клеммового соединения рулевой колонки

16. Извлеките болт из отверстия и отсоедините шарнир от вала

17. Отверните 4 болта крепления рулевой колонки и опустите вниз на длину проводов идущих к ней. (на рисунке показаны места крепления рулевой колонки)

18. Сожмите фиксатор соединительного жгута проводов идущего к рулевой колонке.

19. Отсоедините колодку.

20. Извлеките держатель проводов из кронштейна рулевой колонки

21. Также извлеките держатель проводов из кронштейна усилителя рулевой колонки

22. Снимите рулевую колонку в сборе с замком зажигания23. Установка производится в обратном порядке.

Общую информацию о внешнем виде, функциональности и элементах рулевой колонки вы сможете найти в статье «Рулевое управление Лада Гранта»

Лада Гранта Рулевой кардан и тарельчатая пружина ЗАМЕНА

Вес: 860 г Ширина: 0.24 Высота: 0.1 Длина: 0.08 Мера: шт. Артикул: 72780 Принадлежность: ТАЯ >72780

КРОСС-КУРС: 11186-3422092-00, 21230-3401085-00

Решает проблему стука рулевого управления 1118 (Калина) и 21190 (Гранта).

Для установки на автомобиль с электрическим усилителем руля.

Установка ничем не отличается от установки стандартного карданного рулевого вала.

см. инструкцию по ремонту автомобиля

Преимущества:

1.Не стучит

2.Работает весь срок службы автомобиля.

3.Позволяет установить «Гарант» в колонку на автомобили с электрическим усилителем руля производства Россия, г. Махачкала. Не устанавливается «Гарант» на ЭУР корейского производства фитмы MONDO

4 .Отсутствует дефект (тугость вращения или люфт) стандартного рулевого вала (промежуточного рулевого вала), который изначально скрыт работой электрического усилителя руля.

«Рули и наслаждайся»

Подготовка Карданного вала неразъемного к установке (11186-3422092-00, 21230-3401085-00)

Замена крестовины рулевого вала на Прадо

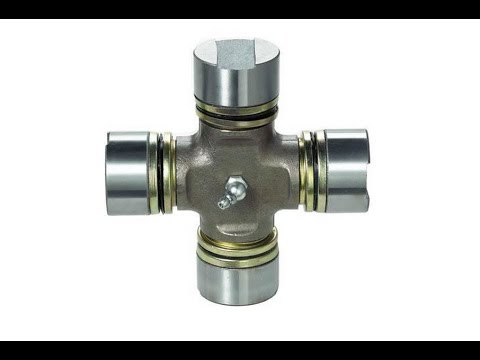

Крестовина рулевого вала – составная часть карданчика, предназначенная для передачи вращающего момента на рейку. Эта деталь включает четыре отвода, снабженных игольчатыми подшипниками. Для изготовления соединительного блока используется высокопрочная сталь, рассчитанная на работу под высокими нагрузками.
