Какой съемник ступичных подшипников выбрать или как сделать его своими руками

Универсальный съемник подшипников ступицы своими руками

Покупка съёмника не всегда оправдывается, так как применяется при эксплуатации и ремонте авто не так часто, поэтому если есть желание, можно сделать инструмент своими руками.

Так же у самодельных инструментов есть преимущества:

• Проверенный материал.
• Возможность сделать под свои размеры.
• Стоимость ниже, чем у покупного приспособления.
• Возможность доделки или переделки.

Трех захватный самодельный инструмент

Данный тип инструмента самый сложный в изготовлении, так как имеют своеобразную форму деталей, и нуждается в точных размерах для их сопряжения.

Требуемые инструменты и материалы:

1. Болгарка с отрезным диском по металлу;
2. Лист 1 м2 толщиной 10-20 мм;
3. Шпилька М18х1,5х 400 мм;
4. Две гайки М18х1,5 высота 20 мм;
5. Отрезок трубы наружный диаметр 89 мм, толщина стенки 7 мм;
6. Болты М10 для подвески лапок в проушины;
7. Сварочный аппарат.

Лапы вырезают из листа 10-20 мм, L = 200-220 мм, крестовину изготавливают из гайки М18х1,5, либо вырезают болгаркой из цельного листа. Размечают контуры крестовины, вырезают, по центру сверлят отверстие, затем метчиком М18х1,5 нарезают резьбу.

Второй вариант: приварить к листу гайку, вместо нарезки резьбы. В проушинах делают отверстия под болты М8 или М10.

Видео: «Изготовление трех захватного приспособления»

Чашечный съёмник

Основная часть инструмента: шпилька М18, чашка и сменные диски. Болт с резьбой и гайку можно подобрать в магазине, а вот остальные детали придется заказывать у токаря по эскизу или чертежу.

На ВАЗ 2108, 2109, 2110, 2111 подойдут шайбы— 30, 34, 37, 77 мм, чаша (кольцо) — 77 мм. Для других марок автомобилей найдите оригинальный номер детали и её размеры, а далее вырежьте подходящие шайбы и чашки.

Видео: «Чашечный съемник своим руками»

Двух захватный съёмник ступиц

Имея любительские навыки сварочных работ, двух захватное приспособление изготавливают из пластин, гаек, шпилек.

Не самый простой способ изготовить ССП в гаражных условиях, для его сборки этого понадобится:

1. Лист 5 мм;
2. Болт М 14х1,5х 240;
3. Болты с гайками М6;
4. Гайки М14.

Видео: «Двух захватное приспособление своими руками»

Съёмная траверса для выпрессовки

Данный вариант подходит для выпрессовки и запрессовки шарикоподшипника из ступицы, не снимая её с кулака. На фото представлен пример такой конструкции.

1. Берётся один или две прочные стальные пластины, сверху просверливается отверстие под болт и приваривается гайка.
2. Снизу соосно приваривается вторая гайка.
3. Далее делают отверстия под болты М10 с равными интервалами. Лапки вырезаны из пластины 10 мм.
4. Две пластины стянуты болтами. Между ними находится длинный болт М16.

Единственная покупка — коронка под размер обоймы шарикоподшипника. Нужные шайбы вырежьте из полосы 10 мм.

Потребуется инструменты и материалы:

1. Болгарка;
2. Сварочный и сверлильный аппарат;
3. Отрезок трубы внутренний D 75 мм;
4. Полоса 70х30х5, 2 штуки;
5. Болты М6 с гайками 4 штуки, контр гайки 8 штук
6. Шайба толстостенная Д 45мм.

Разберем, что представляет собой конструкция съемника для подшипника

Съемник для подшипника — это приспособление, как правило, выполненное из стали и состоящее из нескольких лап захвата и металлического стержня. Такой вид инструментов применяется для жесткого захвата подшипника с целью снять его. Процесс снятия подшипника происходит за счет стягивающего усилия. От качества конструкции зависит легкость работы съемника и отсутствие риска травм.

Виды механических съемников:

1. Съемники с двумя лапами захвата.
2. Съемники с тремя лапами захвата.
3. Внутренние съемники.

Съемники с двумя лапами захвата это довольно простой и надежный механизм. Выполнен из сплавов стали высокой прочности. Позволяет легко контролировать процесс работы.

Съемники с тремя лапами захвата это те же съемники с двумя лапами, но усовершенствованные. Как правило, выполнены из инструментальной стали твердых сплавов.

Внутренние съемники используются для снятия валов муфт, когда деталь прочно прикреплена к конструкции.

Также существует еще один негласный вид съемника — это специальный. Как правило, с помощью него снимают генераторы, цилиндры, моторы. Такие съемники эксклюзивные, изготовлены по вашим конкретным размерам. В этом главный плюс такого изделия, вы можете быть уверены, что съемник на все сто процентов выполняет свои обещания.

Сегодня мы разберем, как сделать надежный, а главное простой съемник, который вас выручит в трудную минуту. Для этого нам понадобятся:

• Кусок толстой трубы.
• Пластина из стали.
• Гайка, болт.
• Краска.
• Стержень.
• Сварочный аппарат.
• Болгарка.
• Дрель.
• Токарный станок.
• Шлифовальный диск.

Еще раз про съемник подшипников и заклинившую ступицу.

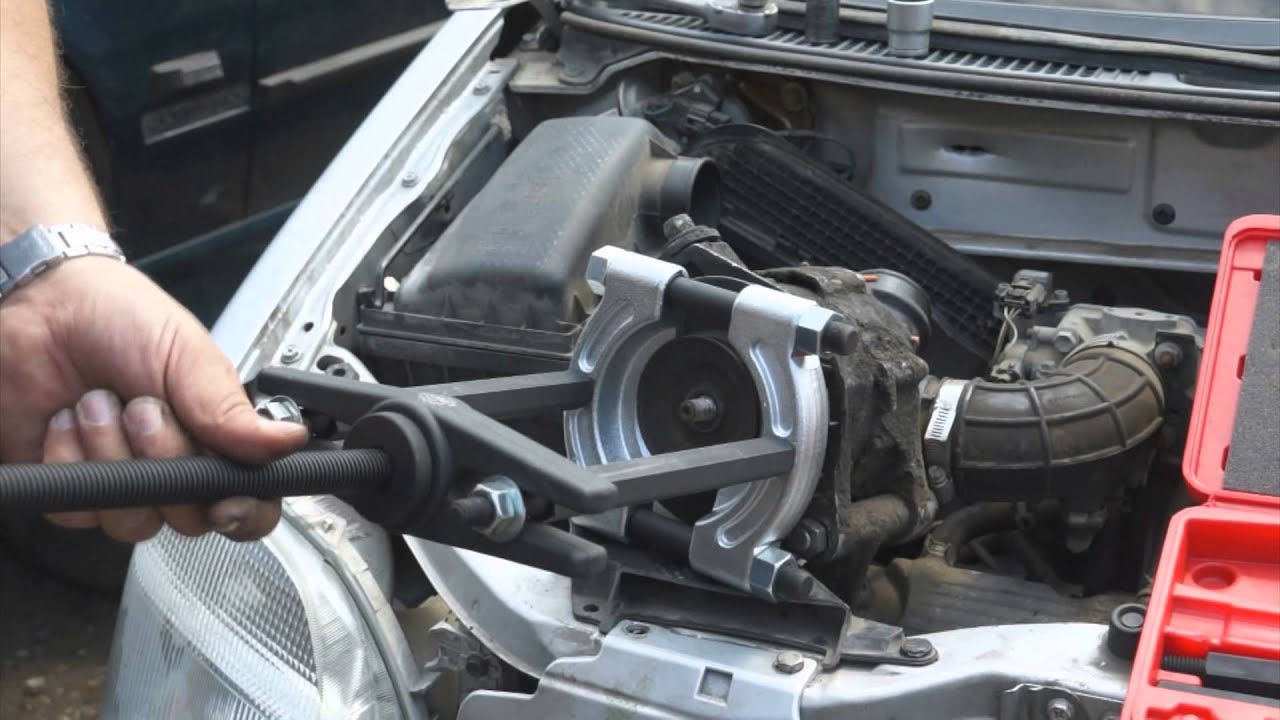

Lincos® 1142 Bearing separator set

Замена ступицы Форд Фокус 2. Выбиваем ступицу из поворотного кулака

Оправка

Оправку покупать совсем необязательно ее можно сделать самому за несколько минут из бездифицитного материала: из такого же подшипника, который нужно запрессовать. Если лень возится — оправку можно купить или даже купить целый набор и пользоваться на здоровье. Что вам больше приемлемо, то и выбирайте.

Берем старый ненужный подшипник, который еще способен вращаться. Подводим подшипник к кругу точильного станка и обтачиваем немного обойму: если подшипник развернуть поперек камня, то работа пойдет намного быстрее

Сильно стачивать обойму не нужно, хватит буквально десятой доли миллиметра

Вырезаем сваркой внутреннею обойму

Для удобства работы — навариваем на обойму шайбу

Виды съемников подшипников ступицы

Изучите сводную таблицу, в которой представлены несколько основных типов ССП, а так же конкретные рекомендуемые модели.

Тип и модель	Применение	Средняя цена, руб.
С 3-лапами	Снятие деталей с осей и валов, в том числе обойм шарикоподшипников задних ступиц.	2000-3000
С 2-лапами	Снятие деталей с осей и валов, в том числе подшипников ступиц задних колёс.	1000-2000
Чашечный с набором оправок	Снятие и запрессовка деталей в отверстия, в том в поворотные кулаки и подшипники ступиц передних колес.	6000-8000

Какие съемники нужны для снятия и запрессовки ступичных подшипников

Для переднего и заднего колеса рекомендуется использовать два вида инструмента: с тремя или двумя лапами и чашечный съемник – это минимальный набор съемного инструмента для правильного и безопасного снятия и запрессовки деталей ступичных узлов.

Подшипники-аналоги

В качестве альтернативного варианта можно рассмотреть продукцию двух производителей:

• «Weber», каталожный код изделия – «BR 1118-3020»;
• «Pilenga», артикул детали – «PW-P1313».

Продукция этих фирм зарекомендовала себя с хорошей стороны. Стоимость ориентировочно составляет 1 тыс. руб. Комплектность идентичная оригинальной поставке.

На практике выявлено, что для ступицы LADA Kalina может подойти подшипник от «ВАЗ-2108», но он на несколько сотых миллиметра уже. Эксперты не советуют склоняться к такой альтернативе, поскольку имели место случаи, когда изделие проворачивалось внутри ступицы.

Замена переднего подшипника ступицы Лада Калина (ВАЗ-1117, 1118, 1119) Lada Kalina — AvtoVAZ

Краткий обзор съёмников ступичных шарикоподшипников

Выбрать универсальный набор на все виды ремонта авто невозможно, так как диапазон действий ограничен:

• разнообразием форм, размеров для зарядки в исходную позицию;
• ограниченным рабочим пространством.

Чашечный — «Форсе 9T0311»

1. Внутренние оправки 34-80 мм.
2. Наружные оправки 44-90 мм.
3. Размеры наружного диаметра чашек 44-90 мм.
4. Шток (шпилька) с гайками.
5. Пластины соответствуют широкому диапазону размеров.
6. Поворотный кулак остается на месте.
7. Набор входит в комплект пресса мастерской.
8. Запрессовка-выпрессовка проходит одним приемом.

Трехзахватный – «KS TOOLS 630.3002»

Инструмент гаражного пользования. Применим в рабочей зоне ограниченного доступа.

1. Долгий срок службы, если следовать руководством.
2. Шарнирная конструкция лап входит в надежное зацепление.
3. Снятие прикипевших детали с валов, осей машин.
4. Широкий диапазон захвата — 20-230 мм.
5. Максимальное усилие — 4,5 тонны.
6. Размеры винтового штока — M18 x1,5 x 240.
7. Размеры болтов под шарниры — 19 мм.

Двух захватный универсальный – «Kukko K-2030»

Инструмент из набора немецкого производителя Kukko — это продуманные формы захватных механизмов. На траверсе лапы двигаются по направляющим, винты подвески фиксируют заданное положение.

1. Захват лапок под углом, параллельным оси силы натяжения.
2. Надежность зацепления.
3. Максимальное натяжение — 5,5 тонны.
4. Лапки разворачиваются на 180 градусов.
5. Широкий диапазон захвата.
6. Двухстороннее действия.
7. Применим в зоне ограниченного пространства.

Устранение люфта

Для устранения люфта 1-1.5 мм процедура почти одинакова для всех автомобилей:

• Ослабляются болты на ступице, которая подвергается регулировки;
• Выбивается защитный колпачок, закрывающий гайку регулировки, для этого можно использовать отвертку и молоток;
• Вытаскивается стопор, предварительно сжав его круглогубцами, или отогнав фиксирующие усики;
• С помощью специальных ключей или отвертки закручивается ступичная гайка до упора, после чего ее необходимо ослабить на одну четверть оборота;
• Далее ещё раз проверяется люфт, затем прокручивается колесо в обе стороны. Если гул, пощелкивание, или другие посторонние звуки, остались необходима замена обойм.

На заметку! Цилиндрические ступичные подшипники не регулируются.

Давайте для примера рассмотрим замену ступичного обойм автомобиля ВАЗ – 2110

Для выпрессовки ступичного подшипника потребуется инструмент:

• специальные зажимы или слесарные тиски;
• набор для выпрессовки и запрессовки ступичных подшипников;
• набор, отверток и тонкие плоскогубцы;
• гаечные ключи, съемник для снятия втулок, молоток;
• динамометрический ключ;
• смазка литол или зарубежный аналог

Ступицы переднеприводных и заднеприводных автомобилей различные. Поэтому отличаются и операции для смены. Схожесть конструкций в том, что изделий два – внутренний и наружный. Наружный подшипник всегда находится в ступице, а у внутренних конструкция разная, например, у переднеприводного автомобиля внутренний находится в поворотном кулаке. Имея навыки по замене обойм с этими также проблем не возникнет. Еще для заднепроходного автомобиля скорее всего потребуется специальный съемник. Все приспособления нужны для того чтобы не повредить посадочную поверхность под внутренние и наружные втулки.

Снимается передний колпачок с диска

При его снятии необходимо обратить внимание на плотность посадки в гнезде. Плотная посадка хорошо защищает от грязи внутреннюю часть втулки;
При помощи отвертки выводим стопор ступичной гайки, предохраняющий ее от раскручивания;
Затем слегка ослабляется гайка ключом, но полностью не откручивается;
Откручиваются гайки крепления нужного колеса

Для этого предварительно ослабляются гайки крепления на неподдомкраченном колесе;
Снимается суппорт тормозных дисков, открутив болты их крепления. Лучше сразу его подвесить его на проволочные петли чтобы не мешали дальнейшей работе;
Снимается тормозной диск, открутив крепление диска к ступице;
Выкручивается до конца ступичная гайка и снимается шайба;
Специальный съемником снимается ступица из поворотного кулака;
У заднеприводных автомобилей марки ВАЗ это процедура не займет по времени. Переднеприводные автомобили требуют чуть больших усилий: откручивается крепление шаровой опоры к поворотному кулаку; снимается ШРУС;
Зажимается поворотный кулак специальные зажимы или тисы, снимается стопорное кольцо с помощью специального приспособления достаются обоймы;
Для заднеприводных автомобилей выпрессовываются подшипники из втулочной части, для этого может понадобится съемник;
Очищаются поверхности втулок от загрязнений;
Устанавливается внутренний подшипник в поворотный кулак с помощью специального набора для выпрессовки и запрессовки ступичных подшипников;
На автомобилях ВАЗ заднего привода подшипники запрессовываются в ступицу. Имеющиеся уплотнительные сальники лучше заменить на новые;
Смазываем посадочную поверхности втулок литолом;
Производится сборка ступиц в обратной последовательности;
Гайка ступицы затягивается с усилием в соответствии с руководством на ремонт данной марки. Контроль производится динамометрическим ключом.

Универсальный съемник подшипников ступицы своими руками

Покупка съёмника не всегда оправдывается, так как применяется при эксплуатации и ремонте авто не так часто, поэтому если есть желание, можно сделать инструмент своими руками.

Так же у самодельных инструментов есть преимущества:

• Проверенный материал.
• Возможность сделать под свои размеры.
• Стоимость ниже, чем у покупного приспособления.
• Возможность доделки или переделки.

Трех захватный самодельный инструмент

Данный тип инструмента самый сложный в изготовлении, так как имеют своеобразную форму деталей, и нуждается в точных размерах для их сопряжения.

Требуемые инструменты и материалы:

1. Болгарка с отрезным диском по металлу;
2. Лист 1 м2 толщиной 10-20 мм;
3. Шпилька М18х1,5х 400 мм;
4. Две гайки М18х1,5 высота 20 мм;
5. Отрезок трубы наружный диаметр 89 мм, толщина стенки 7 мм;
6. Болты М10 для подвески лапок в проушины;
7. Сварочный аппарат.

Лапы вырезают из листа 10-20 мм, L = 200-220 мм, крестовину изготавливают из гайки М18х1,5, либо вырезают болгаркой из цельного листа. Размечают контуры крестовины, вырезают, по центру сверлят отверстие, затем метчиком М18х1,5 нарезают резьбу.

Второй вариант: приварить к листу гайку, вместо нарезки резьбы. В проушинах делают отверстия под болты М8 или М10.

Видео: «Изготовление трех захватного приспособления»

Чашечный съёмник

Основная часть инструмента: шпилька М18, чашка и сменные диски. Болт с резьбой и гайку можно подобрать в магазине, а вот остальные детали придется заказывать у токаря по эскизу или чертежу.

На ВАЗ 2108, 2109, 2110, 2111 подойдут шайбы— 30, 34, 37, 77 мм, чаша (кольцо) — 77 мм. Для других марок автомобилей найдите оригинальный номер детали и её размеры, а далее вырежьте подходящие шайбы и чашки.

Видео: «Чашечный съемник своим руками»

Двух захватный съемный инструмент

Имея любительские навыки сварочных работ, двух захватное приспособление изготавливают из пластин, гаек, шпилек.

Не самый простой способ изготовить ССП в гаражных условиях, для его сборки этого понадобится:

1. Лист 5 мм;
2. Болт М 14х1,5х 240;
3. Болты с гайками М6;
4. Гайки М14.

Видео: «Двух захватное приспособление своими руками»

Съёмная траверса для выпрессовки

Данный вариант подходит для выпрессовки и запрессовки шарикоподшипника из ступицы, не снимая её с кулака. На фото представлен пример такой конструкции.

1. Берётся один или две прочные стальные пластины, сверху просверливается отверстие под болт и приваривается гайка.
2. Снизу соосно приваривается вторая гайка.
3. Далее делают отверстия под болты М10 с равными интервалами. Лапки вырезаны из пластины 10 мм.
4. Две пластины стянуты болтами. Между ними находится длинный болт М16.

Единственная покупка — коронка под размер обоймы шарикоподшипника. Нужные шайбы вырежьте из полосы 10 мм.

Потребуется инструменты и материалы:

1. Болгарка;
2. Сварочный и сверлильный аппарат;
3. Отрезок трубы внутренний D 75 мм;
4. Полоса 70х30х5, 2 штуки;
5. Болты М6 с гайками 4 штуки, контр гайки 8 штук
6. Шайба толстостенная Д 45мм.

Съемник ступиц и подшипников для автомобилей ВАЗ и LADA

Для замены переднего и заднего ступичного узла на ВАЗах согласно рекомендациям завода-изготовителя нужны два типа съемных устройств.

1. Для съема шарикоподшипника у заднего колеса применяются захватные инструменты.
2. Для спрессовки и запрессовки подшипник у переднего колеса применяют чашечные типы.

Выбрать модели данных инструментов можно из обзора представленного выше. Для выбора чашечного съемника, ориентируйтесь на внешние и внутренние диаметр ваших подшипников, но как правило достаточно почитать отзывы и получить консультацию продавца.

Примечание:

Для автомобилей ВАЗ, например, подойдет модель Force 9T0311, AV Steel AV-922722, MHRTOOLS MHR04039, NEO 11-829. Подойдут для запрессовки подшипников в заднюю или переднюю ступицы, а также в поворотный кулак. С обратной стороны вставляют шайбу, зажимают гайку, ставят ключ на задержку. Затем вращают гайку штока по часовой стрелке.

Как сделать съемник для снятия подшипников?

При ремонте электродвигателей, кроме рожковых ключей и набора головок, обязательно надо иметь в своем арсенале и несколько съемников для стягивания подшипников.

Съемники для снятия шкивов.

У меня в своем арсенале два съемника для снятия подшипников. Сейчас на рынках есть большой выбор съемников, и можно их приобрести. Но если есть материал, токарный станок, газо- и электросварка и желание, то съемник можно сделать и своими руками. И уверяю вас, он прослужит вам даже не один десяток лет.

Делать обязательно нужно трехлапчатые съемники: они самые удобные. Я укажу и размеры своих съемников, давно проверенных при ремонтах. Начнем с малого, с помощью которого можно снимать подшипники от 202 до 308 размеров, большой 317 и более. Нам понадобится листовой металл толщиной 10 мм и

Самодельные съемники для снятия подшипников.

металл кругляк диаметром 30 мм (для большого — металл 15 мм и кругляк диаметром 50 мм).

В первую очередь делаем рисунок (выкройку) лапок съемника. Длину лапок делаем 200 мм (в конце статьи в формате PDF выложу выкройки лапок малого и большого съемников). Далее на листовом металле по выкройке наносим рисунок. Вырезать лапки надо газорезкой (пропан и кислород). Заготовки после вырезки обрабатываем на крупном наждаке.

Постепенно доводим размеры трех лапок к одинаковому. Слишком идеальных размеров добиваться нет необходимости, разница в 1 мм роли отрицательной не внесет в конструкцию. Когда лапки будут сделаны и подогнаны, в верхней части сверлим два отверстия (для небольшого расширения возможностей) диаметром под болты 8 или 10 мм (для большого 12 или 14 мм  3 отверстия) для крепления лапки к сердцевине съемника. То же самое проделываем с двумя оставшимися лапками. В них сверлим отверстия по первой лапке, используя ее как шаблон. Здесь надо постараться разногласие в размерах не допустить, чтобы захват снимаемого подшипника происходил одновременно. Вот коротко об изготовлении лапок съемника.

Съемник в разобранном виде.

Следующая деталь — сердцевина. Для сердцевины на малый съемник нам понадобится металл кругляк диаметром 30 мм  и длинной 35 мм (для большого, соответственно, 50х45 мм). В заготовке сверлим отверстие под резьбу на 16 мм (для большого съемника в его заготовке отверстие под диаметр 30 мм) и нарезаем резьбу, желательно с мелким шагом. В подготовленной детали для сердцевины наносим разметку, три метки через 120 градусов. И к этим местам местам привариваем электросваркой по два на метки держателя лапок (расстояние между держателями должно быть толщиной с лапку). Думаю, детально описывать, как их подготовить, нет необходимости, так как придерживаться каких-то строгих правил и размеров не нужно. После сварочных работ обрабатываем эту деталь на крупном наждаке. Теперь, примерив лапу, просверливаем отверстия в держателях. Отверстия сверлить нужно, отступив от центра, таким образом, чтобы установленная лапка имела хороший ход в сторону для захвата подшипников большего размера.

И третья деталь нашего съемника — это винт. На первый съемник делаем его длиной 350 мм, длинна резьбы 280 мм, на второй – длина 500 мм, для резьбы 420 мм. Далее на токарном станке обрабатываем заготовки и нарезаем резьбу. В верхней части винта, где нет резьбы, сверлим сквозные отверстия с небольшим смещением по высоте и перпендикулярно друг другу. Это отверстия под монтажку или вороток. Диаметр на усмотрение. Начало винта можно в диаметре заузить на небольшое расстояние. Я подробности не описываю. Все можно увидеть на фотографиях.

Hudy съемник подшипников

Эти съемники мы сделали со слесарем более 12 лет назад. Проблем все эти годы со снятием подшипников и полумуфт у меня нет. А главное, качество получилось советских времен. Вот такой необходимый инструмент можно легко сделать своими руками.

Скачать или посмотреть выкройки лапок.

Поделитесь полезной статьей:

Что такое универсальный съемник ступичных подшипников и его виды

Съемники ступичных подшипников специально разработаны для оказания помощи мастерам при проведении демонтажных работ, так как «голыми руками» снять опорный подшипник невозможно. В зависимости от технических характеристик, съемники бывают различных размеров и делятся на критерии:

• универсальный;
• двухзахватный;
• трехзахватный.

Двухзахватное приспособление изготавливается методом ковки под конкретный размер или универсального применения без привязки к размеру. Благодаря монолитности конструкции, изготовленные под конкретный размер съемники намного практичнее и долговечнее, нежели универсальные. Съемник для снятия ступичного подшипника универсального типа априори имеет небольшой люфт, что затрудняет процесс демонтажа.

Трехзахватные приспособления имеют наивысший показатель прочности и надежности. Конструкции подобного типа используют для демонтажа опор строительной и специальной техники.

Какой ремкомплект вам понадобится?

Качественно выполнить ремонт возможно при наличии комплекта инструментов и приспособлений.

Скомплектуйте их.

Список должен быть такой:

— обязательно домкрат;

— ключи и головки в комплекте

Обратите внимание, чтобы была головка №30;. — молоток, зубило, отвертка, круглогубцы;

— молоток, зубило, отвертка, круглогубцы;

— съемник;

— смазочная жидкость «вэдэшка»;

— тиски;

— оправка металлическая;

— динамометрический ключ.

При отсутствии ключа динамометрического я позже расскажу, как можно обойтись без него.

Можете смело приступать к ремонту.

Реально простейший , самодельный съёмник подшипников , делаем из старого хлама , своими руками.

Замена ПЕРЕДНЕГО ПОДШИПНИКА СТУПИЦЫ ВАЗ 2108,2115,2110,2114. Замена ступичного подшипника

Замена подшипника передней ступицы ВАЗ 1118 Калина

Краткий обзор съёмников ступичных шарикоподшипников

Выбрать универсальный набор на все виды ремонта авто невозможно, так как диапазон действий ограничен:

• разнообразием форм, размеров для зарядки в исходную позицию;
• ограниченным рабочим пространством.

Чашечный — «Форсе 9T0311»

1. Внутренние оправки 34-80 мм.
2. Наружные оправки 44-90 мм.
3. Размеры наружного диаметра чашек 44-90 мм.
4. Шток (шпилька) с гайками.
5. Пластины соответствуют широкому диапазону размеров.
6. Поворотный кулак остается на месте.
7. Набор входит в комплект пресса мастерской.
8. Запрессовка-выпрессовка проходит одним приемом.

Трехзахватный – «KS TOOLS 630.3002»

Инструмент гаражного пользования. Применим в рабочей зоне ограниченного доступа.

1. Долгий срок службы, если следовать руководством.
2. Шарнирная конструкция лап входит в надежное зацепление.
3. Снятие прикипевших детали с валов, осей машин.
4. Широкий диапазон захвата — 20-230 мм.
5. Максимальное усилие — 4,5 тонны.
6. Размеры винтового штока — M18 x1,5 x 240.
7. Размеры болтов под шарниры — 19 мм.

Двух захватный универсальный – «Kukko K-2030»

Инструмент из набора немецкого производителя Kukko — это продуманные формы захватных механизмов. На траверсе лапы двигаются по направляющим, винты подвески фиксируют заданное положение.

1. Захват лапок под углом, параллельным оси силы натяжения.
2. Надежность зацепления.
3. Максимальное натяжение — 5,5 тонны.
4. Лапки разворачиваются на 180 градусов.
5. Широкий диапазон захвата.
6. Двухстороннее действия.
7. Применим в зоне ограниченного пространства.

Гидравлические съемники

Так же на рынке можно встретить гидравлические съёмники. Принцип действия гидравлических ССП схож с домкратами. Предназначен для слесарей ремонтных мастерских, не понадобится мускульная сила, ускорится время ремонта

Обращайте внимание на качество металла, вращение винтового штока, состояние шарниров

1. сила воздействия на впрессовываемый узел достигает 20 т,
2. сокращается время выполнения операции,
3. снижается доля физических затрат.

1. ограничение рабочей зоны применения,
2. цена выше механического инструмента.

Еще чертежи и проекты по этой теме:

Софт: КОМПАС-3D 16.1

Состав: Схема принципиальная (Г3), Пресс (СБ), Гидростанция (СБ), Корпус бака (СБ), Крышка бака (СБ), Блок управления (СБ), Монтажная плита, Деталировка (подставка, гайка, траверса, наладка, опора, корпус), Технологический ватман, Технико-экономические показатели (ТБ), Спецификация (Пресс, Гидростанция, Корпус бака, Крышка бака, Блок управления, Подставка, Траверса, Наладка) ПЗ, Сборочная 3d-модель

Софт: КОМПАС-3D 18.0.1 х64

Состав: 3д модель гидростанции без истории. Монтажная плита, Гидроблок управления (СБ),Крышка бака (СБ), Корпус бака (СБ), Гидростанция (СБ), Вид общий (ВО), Принципиальная схема (ПС), Монтажная схема (МС), Спецификация (Гидроблок управления), Спецификация (Крышка бака), Спецификация (Корпус бака), Спецификация (Гидростанция), ПЗ

Софт: AutoCAD 2004

Состав: Сборочный чертеж. Деталировка. Спецификация

Софт: КОМПАС-3D 14

Состав: Съемник для полумуфт, фланцов, крышек с насосов и компрессоров а также электро двигателя

Дата: 2012-02-07

Просмотры: 37 197

256 Добавить в избранное

«>
