Особенности установки трамблера на двигатель автомобилей ваз 2108, 2109, 21099

Замена трамблера

Прежде чем приступать к снятию трамблера (распределителя зажигания) на ВАЗ 2109-2108, необходимо обязательно отсоединить минусовую клемму от аккумуляторной батареи

Данная процедура выполняется своими силами не так сложно, как может показаться, но есть очень важные моменты, на которые стоит обратить внимание

Об этом будет подробно рассказано в процессе описания процедуры. Для выполнения данного ремонта понадобятся следующие инструменты:

1. Ключ на 10 рожковый или накидной
2. Головка торцевая и трещоточная рукоятка
3. Отвертка с крестовым лезвием

Порядок снятия и установки трамблера на ВАЗ 2109-2108

Итак, прежде чем приступать к снятию, обратите внимание на положение установки трамблера относительно корпуса. Обязательно запомните или нанесите метки, чтобы при установке поставить его в такое же положение

метки положения трамблера на ВАЗ 2109-2108

Затем необходимо отсоединить высоковольтные провода от крышки распределителя: 4 свечных и один центральный с катушки зажигания: отсоединение высоковольтных проводов от трамблера на ВАЗ 2109-2108

Также необходимо отключить штекер с проводами, который наглядно показан на фото ниже: отсоединение штекера проводов от трамблера на ВАЗ 2109-2108

Затем сдергиваем тонкий шланг от вакуум-корректора распределителя: отсоединение шланга от вакуум-корректора трамблера на ВАЗ 2109-2108

Теперь можно приступать непосредственно к откручиванию гаек крепления самого трамблера ВАЗ 2109-2108. Всего их три штуки: одна находится по центру сверху: гайки крепления трамблера на Ваз 2109-2108

И две остальные находятся по бокам, и их удобнее откручивать обычным рожковым ключом, так как трещоткой с головкой туда просто не подлезть. Боковые пока не откручивайте до конца, так как нужно выставить метки ВМТ.

Но прежде чем снимать распределитель зажигания, необходимо установить поршень 1-го цилиндра в ВМТ. Для этого через отверстие в картере КПП (предварительно вынув резиновую заглушку) нужно совместить метки на корпусе и маховике. Установив рычаг КПП в нейтральное положение, ключом на 19 прокручивайте шкив коленвала до необходимого момента. Вот так это должно выглядеть: выставление меток ГРМ на ВАЗ 2109

И только после этого откручиваем две оставшиеся гайки и приступаем к снятию трамблера, снимая его со шпилек в сторону: замена трамблера на ВАЗ 2109-2108

Если вы решили произвести замену трамблера, то необходимо купить новый, цена которого на автомобили ВАЗ 2109-2108 составляет порядка 1000 рублей. Перед установкой необходимо снять крышку, открутив два болтика ее крепления: снять крышку трамблера на ВАЗ 2109-2108

И когда будете ставить на место, смотрите, чтобы наружный контакт бегунка во время установки находился ровно напротив вывода первого цилиндра на крышке: установка трамблера на ВАЗ 2109-2108

То есть, после того, как распределитель надели на шпильки корпуса, прислоните крышку и посмотрите, совпадает ли положение контакта бегунка с выводом 1-го цилиндра: правильно установить положение бегунка трамблера на ВАЗ 2109-2108

И после этого окончательно закручиваем все гайки крепления трамблера и устанавливаем крышку на свое место. И не забываем, что необходимо соблюдать первоначальное положение распределителя относительно корпуса, чтобы сохранить момент зажигания.

Принцип работы БСЗ ВАЗ 2108

При запуске двигателя автомобиля и в процессе дальнейшей его работы датчик Холла в нужные моменты времени вырабатывает электрические импульсы, необходимые для образования искры в определенные моменты времени. Затем эти импульсы поступают на электронный коммутатор, который усиливает их и передает на высоковольтную катушку.

Катушка высокого напряжения преобразует полученные импульсы в импульсы высокого напряжения (до 25 000 В.) и возвращает их трамблеру. Постоянно вращающийся бегунок распределителя направляет высоковольтные импульсы к строго определенным свечами, обеспечивая таким образом образование искры в нужном цилиндре. Очередность искрообразования в цилиндрах двигателя автомобиля определена схемой их работы (1-3-4-2).

В случае, когда датчик Холла выходит из строя, мотор автомобиля ВАЗ 2108:

• вообще не заводится;
• заводится и глохнет;
• теряет мощность на низких оборотах двигателя;
• увеличивает потребление топлива.

Как собственноручно отрегулировать зажигание на ВАЗ 2109?

Проблемы с зажиганием известны многим владельцам отечественных «девяток». Поэтому сегодня мы расскажем нашим пользователям, как осуществляется регулировка замка зажигания на автомобиле ВАЗ 2109 карбюратор. Все возможные способы проведения этого процесса представлены ниже.

Если у вас инжектор и вы обнаружили признаки раннего зажигания, то учтите, что все инжекторы оснащены электронным модулем. Соответственно, на инжекторе процедура регулировки и настройки нужного момента искры на свечах производится методом программирования блока управления. Чтобы осуществить схему регулировки момента искры электронного модуля на инжекторе, потребуется специальный софт. Поэтому владельцам «девяток» с инжектором для регулировки модуля необходимо обращаться на СТО.

Выставление меток на ВАЗ 2109

Регулировка стробоскопом

Отрегулировать неисправность модуля можно по другой схеме, с помощью стробоскопа — в этом случае процесс настройки осуществляется на холостых оборотах двигателя с карбюратором. Следует отметить, что обороты коленвала в данном случае должны составлять от 820 до 900 об/мин. Многие специалисты считают этот способ самым точным!

Как выставить зажигание на ВАЗ 2109 карбюратор с помощью стробоскопа:

1. Как сказано выше, частота оборотов должна составлять не более 900. Если этот параметр на карбюраторе выходит за пределы, необходимо отрегулировать объем топливно-воздушной смеси.
2. Затем от штуцера необходимо отключить вакуумный патрубок, после чего глушится мотор транспортного средства. При этом в вакуумном патрубке необходимо убрать просвет.
3. Если просвета нет, следующим этапом будет откручивание трех гаек фиксации устройства распределителя-прерывателя.
4. Далее, необходимо демонтировать резиновую пробку из картера коробки передач. За ней расположено смотровое отверстие маховика. Также необходимо отсоединить кабель первого цилиндра от крышки распредвала.
5. Теперь включается в работе стробоскоп — он подсоединяется вместо отключенного кабеля, а также к АКБ. Когда вы заведете двигатель, устройство станет посылать сигналы в такт работы маховика. Вам необходимо вращать распредвал до того момента, пока метка не совпадет с той, которая находится на маховике. При выставлении метки после подключения стробоскопа ее необходимо зафиксировать. Чтобы проверить метку в соответствии со схемой, произведите диагностику ее положения. Если риски на маховике и коленвале совпадают, то это свидетельствует о том, что настройка зажигания на карбюраторе прошла успешно (автор видео — Дмитрий).

Регулировка зажигания по лампочке

Если стробоскоп не включается или у вас его попросту нет, то неисправность коммутатора или другого элемента, которая привела к необходимости регулировки, может быть решена с помощью лампочки. Кстати, неисправность коммутатора для многих является проблемой. Итак, для выставления момента искры на модуле вам потребуется обычная лампа на 12 вольт. Сама процедура заключается в установке момента модуля путем ослабления фиксатора регулятор момента появления искры.

Процедура осуществляется следующим образом:

1. Чтобы правильно выставить момент искры на модуле ДВС с карбюратором, с помощью специального ключа необходимо провернуть коленчатый вал до совпадения рисок. Ели такого ключа у вас нет (необходим именно специальный ключ), то установите четвертую передачу на автомобиле и двигайте его до того момента, пока эти метки не совпадут.
2. Вам требуется подсоединить подготовленную лампу к проводу, который связывает трамблер с катушкой. Используя второй провод, необходимо подключить лампу к массе.
3. Теперь можно подсоединить центральный кабель к массе транспортного средства, то есть к кузову авто. На корпусе трамблера следует ослабить винты фиксации, после чего активировать зажигание — если проблем нет, то лампа загорится.
4. Далее, чтобы правильно выставить искру на модуле, следует вращать корпус вправо до того момента, пока лампа не погаснет. Когда лампа погаснет, начните проворачивать трамблер влево. Остановиться необходимо только тогда, когда лампочка загорится. Постарайтесь больше не двигать устройств, просто затяните винты корпуса. Схема настройки искры на карбюраторе с помощью лампы позволяет решить проблему регулировки своими руками, при этом вам не нужно будет тратиться на прибор. В принципе, справиться с такой задачей сможет любой автомобилист (автор видео — Наиль Порошин).

Вступление

В автомобилях ВАЗ 2108 используется бесконтактная электронная схема зажигания (БСЗ), принцип действия которой представляет собой промежуточный вариант между электромеханической системой и полностью электронным зажиганием. Схема такого устройства в общем виде включает в себя:

1. 1. Электронный коммутатор;
2. 2. Распределитель зажигания (трамблер);
3. 3. Катушку высокого напряжения;
4. 4. Высоковольтные провода;
5. 5. Свечи.

Одним из важнейших элементов схемы является фотоэлектрический датчик Холла, встроенный в распределитель зажигания. С его помощью БСЗ фиксирует положение распределительного вала двигателя и определяет момент искрообразования.

Схема работы БСЗ

Электрическая схема автомобилей ВАЗ-2108 – второй вариант

1 – блок-фара авто; 2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей); 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей); 9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – свечи зажигания; 12 – датчик–распределитель зажигания; 13 – катушка зажигания; 14 – выключатель света заднего хода; 15 – датчик указателя температуры охлаждающей жидкости; 16 – стартер ваз-2108; 17 – аккумуляторная батарея; 18 – датчик уровня тормозной жидкости; 19 – коммутатор; 20 – датчик верхней мертвой точки 1-го цилиндра; 21 – колодка диагностики; 22 – блок управления электромагнитным клапаном карбюратора; 23 – реле включения стартера; 24 – концевой выключатель карбюратора; 25 – электромагнитный клапан карбюратора; 26 – датчик контрольной лампы аварийного давления масла; 27 – электродвигатель омывателя стекол; 28 – электродвигатель вентилятора отопителя; 29 – дополнительный резистор электродвигателя отопителя; 30 – переключатель вентилятора отопителя; 31 – электродвигатель очистителя ветрового стекла; 32 – прикуриватель; 33 – лампа подсветки рычагов отопителя; 34 – штепсельная розетка для переносной лампы; 35 – подкапотная лампа; 36 – лампа освещения вещевого ящика; 37 – монтажный блок; 38 – выключатель освещения приборов; 39 – выключатель контрольной лампы стояночного тормоза; 40 – выключатель стоп-сигнала; 41 – подрулевой переключатель; 42 – выключатель наружного освещения; 43 – выключатель аварийной сигнализации; 44 – выключатель заднего противотуманного света; 45 – предохранитель цепи противотуманного света; 46 – выключатель обогрева заднего стекла; 47 – боковые указатели поворота; 48 – плафон ваз-2108; 49 – разъем для подключения к плафону индивидуального освещения; 50 – выключатели плафона на стойках дверей; 51 – реле зажигания; 52 – выключатель зажигания; 53 – комбинация приборов; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – задние фонари; 56 – датчик указателя уровня и резерва топлива; 57 – элемент обогрева заднего стекла; 58 – электродвигатель очистителя заднего стекла; 59 – фонари освещения номерного знака.

Инструкция по выставлению

Вариантов регулировки зажигания на восьмерочном двигателе несколько, все они подробно изложены в этой статье. Но сейчас мы бы хотели рассказать о том, как выставить зажигание на ВАЗ и как проверить выставленный угол с помощью специального устройства. А именно, речь идет о модуле аварийного зажигания.

Итак, установка зажигания осуществляется следующим образом:

1. В первую очередь, с коммутатора следует демонтировать разъем.
2. После этого аварийное зажигание необходимо установить в разъем, ключ при этом нужно провернуть, но стартер вращать не следует.
3. Далее, открывается капот, вам необходимо совместить метку коленчатого вала с риской распределительного вала. Используйте сервисную книжку и следует рекомендациям, отмеченным в ней.
4. На аварийном зажигании имеется диод Д, с его помощью выставляется необходимый угол, в частности, в тот момент, когда лампочка загорится. Угол устанавливается путем вращения распредвала, при этом бегунок на крышке трамблера необходимо направить в сторону первого цилиндра.

Схема проверки датчика Холла на автомобиле

1 – датчик-распределитель зажигания; 2 – вольтметр, имеющий предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм; 3 – вид на штепсельный разъем датчика-распределителя зажигания.

Система зажигания — бесконтактная. Состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения. На часть автомобилей ранее устанавливали микропроцессорную систему управления двигателем (на основе контроллера «Электроника МС 2713-02» или «МС 4004»), часть автомобилей для экспорта оснащали системой снижения токсичности согласно нормам США 1983 г.

Датчик-распределитель зажигания типа 40.3706 или 40.3706-01, четырехискровой, неэкранированный, с датчиком управляющих импульсов (Холла) и встроенными вакуумным и центробежным регуляторами опережения зажигания. На двигателе -21081 устанавливался датчик-распределитель 40.3706-10 с иными характеристиками центробежного и вакуумного регуляторов опережения зажигания, его крышка маркируется отличительной меткой красного цвета. Датчик-распределитель выполняет две основные функции: во-первых, задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель, а во-вторых, распределяет импульсы высокого напряжения («искру») по цилиндрам в соответствии с порядком их работы. Для этого служит ротор (бегунок), надетый на валик датчика распределителя. Для того чтобы не ошибиться при сборке, бегунок и крышка устанавливаются на датчик-распределитель только в одном положении, так же как и его муфта — в прорезь на торце распределительного вала. В бегунке имеется помехоподавительный резистор сопротивлением 1 кОм.

Проверить работоспособность датчика Холла можно, собрав схему, показанную ниже на рисунке. Медленно вращая валик датчика-распределителя зажигания, следим за показаниями вольтметра. Напряжение должно резко меняться от минимального (не более 0,4 В) до максимального (не более, чем на 3 В меньше напряжения питания). Если стальной экран с прорезями задевает за датчик (определяется по легкому заеданию или царапающему звуку при вращении валика, а также после частичной разборки датчика-распределителя), проверьте осевой люфт валика (не более 0,35 мм — регулируется подбором шайб) и посадку экрана на валике. При необходимости замените датчик-распределитель в сборе. Неисправный датчик Холла ремонту не подлежит и должен заменяться новым (за исключением обрыва проводов между самим датчиком и колодкой на корпусе датчика-распределителя).

Грубо оценить исправность вакуумного регулятора можно непосредственно на автомобиле. На работающем двигателе отсоединяем от штуцера карбюратора вакуумный шланг, ведущий к регулятору. Если теперь создать в шланге разрежение (можно ртом), обороты двигателя должны возрасти, а при снятии разрежения — вновь должны снизиться. Разрежение должно сохраняться по крайней мере несколько секунд, если пережать шланг. Визуально в работоспособности вакуумного регулятора можно убедиться, частично разобрав датчик-распределитель (см. Снятие и разборка датчика-распределителя зажигания) и подавая разрежение к впускному штуцеру регулятора. При этом экран датчика-распределителя должен поворачиваться на угол 7±1°, а при снятии разрежения — без заедания возвращаться обратно.

Точную проверку и настройку вакуумного и центробежного регуляторов опережения зажигания производят на специальных стендах. В домашних условиях это делать не рекомендуется. При выходе из строя вакуумного регулятора его следует заменить, если неисправен центробежный — заменить датчик-распределитель.

Коммутатор типа 3620.3734, или 76.3734, или RT1903, или PZE4022 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике. В случае неисправности он неремонтопригоден, при подозрении на неисправность рекомендуется заменять. Запрещается отсоединять разъем коммутатора при включенном зажигании — это может вызвать его повреждение (равно как и других компонентов системы зажигания).

Замена

Для того, чтобы произвести замену датчика Холла, необходимо демонтировать трамблер. Сняв его с автомобиля ВАЗ 2108, далее нужно осуществить следующие операции:

• снять бегунок, потянув его вверх;
• снять защитную крышку;
• отсоединить разъем, подключенный к датчику, для чего открутить крепежный болт;
• открутить с помощью отвертки два винта крепления опорной пластины;
• демонтировать вакуум-корректор. Для этого необходимо отвернуть винты крепления, вынуть стопорный шплинт и отсоединить тягу;
• вынуть опорную пластину;
• открутить два крепежных винта и снять неисправный датчик;
• Установив новый и собрать трамблер в обратном порядке;
• Установить трамблер обратно в моторный отсек ВАЗ 2108.

Во избежание непредвиденных остановок автомобиля, вызванных дефектом датчика Холла, опытные водители рекомендуют всегда иметь в «бардачке» запасной.

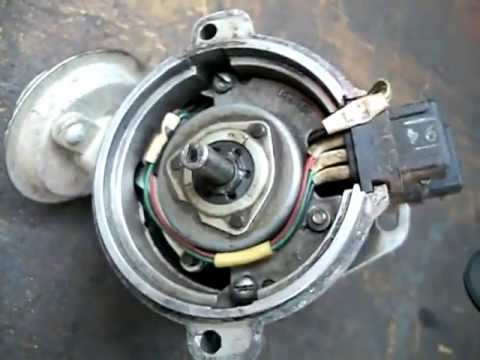

Теория ДВС: Двухконтурная система зажигания на ВАЗ 2108

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными «литыми» дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму «Нивы», на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 «Нива».

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией «девятки». Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

Лада 2109 › Бортжурнал › Двухконтурное зажигание на ваз 2109

Несколько раз мучался зимой с запуском движки.Даже не в морозы а в 0 градусов приходишь заводить а машина молчит.выкручиваешь свечи сырые и аккумулятор в итоге сел!С хорошим аккумом заводится нормально.Как оказалось в итоге у меня стояла катушка от контактного зажигания Б-117 от классики.Сразу поменял на катушку от БСЗ.И машина стала заводиться и ехать гораздо лучше но на этом я не остановился и решил сделать Двухконтурное зажигание с 2-мя датчиками холла,2-мя коммутаторами и 2-мя катушками от волги змз-406

Для начала я стал собирать трамблёр т.к это самая основная и тонкая деталь системы.Взял за основу трамблёр от ОКИ, можно и обычный девятошный.Просто он у меня был от окушки лежал в гараже.Разобрал его полностью и приступил к монтажу 2-го датчика холла прямо на штатную площадку по углом 90 гр.Разметил примерно положение 2-го датчика.На площадке имеются риски примерного положения середины датчика:

просверлил и нарезал метчиком резьбу для болтиков:

Потом аккуратно подрезал полотном по металлу сами датчики холла чтобы они не мешали друг другу.Примерно так это выглядит:

далее доработал вал, заменил грузики опережения угла зажигания на девятошные.Они меньше и легчечем у оки, на фото показаны окушинские грузики!И соответственно пружинки тоже заменил.Шторка осталась штатная окушенская я её не трогал.если делать из девятошного вала то шторку надо тоже доработать отпилив две противоположные.чтобы была как на фото:

на этом с валом всё!Далее из самого корпуса трамблёра выпилил небольшой кусочек для крепления вилки 2-го датчика холла, просверлил отверстие и нарезал резьбу для болтика

Далее всё это дело собрал.Вот что получилось:

Примечание:при сборке оказалось что площадка на которую крепятся датчики холла от«Оки» больше чем от «2109» и крепить датчик оказалось проще так что ещё один+, Сами датчики желательно покупать одинаковые в одном магазине из одной партии тк они немного отличаются!на этом с трамблёром пока всё!

Далее прикупил остальные необходимые детали это: 2-е катушки от волги змз-406,жгут проводов для БСЗ 2108,коммутатор «Астро» тк такой же у меня уже стоял

Подключал проводку по схеме:

Примечание:подключая по схеме 1 тахометр будет показывать в два раза меньше оборотов.Если же вы хотите сделать тахометр нормальный то есть ещё схема 2,там надо будет впаять 2-а диода КД213А.но я этого делать не стал и сделал по схеме 1.И ещё не пытайтесь подключать провода без диодов по схеме 2 тем самым вы параллелите обе катушки и получается что искрят все 4-е свечи одновременно присрабатывании обоих датчиков холла!Испытанно самим лично)

Для катушек сделал металлическое крепление, но получилось неочень:

И теперь о самом главном:чтобы система работала хорошо надо настроить синхронностьдатчиков холла чтобы искра на всех цилиндрах была с одинаковым опережением.Для этого надо сделатьпротивоположную метку на маховике это будет ВМТ 2-го цилиндра.Нужно отсчитать от штатной метки 64 зуба по венцу.И с помощью стробоскопа совмещать обе метки с 1-го и 2-го цилиндра, двигая 2-й датчик холла вверх вниз или обоими датчиками по направлению белых стрелок.для этого я рассверлил отверстия тонким сверлом в датчиках чтобы двигать.

Схема ВАЗ-2109

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Катушка зажигания

Схема подключения коммутатора на «восьмерке»

Перед тем, как осуществлять подключение и выставлять момент, рассмотрим основные компоненты системы зажигания ВАЗ:

1. Трамблер или прерыватель.
2. Коммутатор. Схема коммутатора на «восьмерке» может изменяться в зависимости от того, какой тип коммутатора зажигания установлен. Схема подключения коммутатора ВАЗ 2108 модели 76.3734  приведена выше.
3. Непосредственно сама катушка.
4. Свечи зажигания, передающие искру.
5. ЗЗ.
6. Высоковольтные кабеля, которые работают в определенном порядке. Порядок такой — 1-3-4-2.

Что касается непосредственно катушки зажигания ВАЗ, то по своей конструкции она состоит из первичной и вторичной обмоток, которые намотаны на специальный магнитопровод. На первичной меньше витков, а сами провода более толстые, в то время как на вторичном устройстве провод менее тонкие, а витков на нем больше.

Признаки того, что катушка зажигания ВАЗ 2108 на инжекторе или карбюраторе выходит из строя и нужна ее проверка, таковы:

1. За несколько сотен километров до того, как КЗ окончательно «накроется», устройство будет работать правильно на не прогретом моторе только спустя 1-2 минуты после его запуска. Сам ДВС запускается, но работает некорректно, при этом при езде на небольших оборотах могут проявиться сбои. Такие сбои порой бывает сложно вычислить, так как ДВС может работать со сбоями не более полминуты, затем его работа нормализуется.
2. Проверить катушку зажигания нужно в том случае, если при холодном старте силового агрегата и при нажатии на газ мотор сильно троит, но эта проблема проходит через несколько секунд. Как правило, для этого достаточно убрать ногу с газа и нажать на педаль еще раз.
3. Когда машина ускоряется и водитель переключает передачи, могут проявляться кратковременные рывки и вибрации, в некоторых случаях снижается динамика. Однако эти признаки пропадут также внезапно, как появились.
4. Мотор совсем не запускается, при этом КЗ не передает искру на свечи (автор видео — Наиль Порошин).

2109 .Зажигание в минусе, делаем как надо, а не по стробоскопу

Почему появляется масло в трамблере, что делать, чтобы это устранить?

• Почему появляется масло в трамблере, что делать, чтобы это устранить?
• Назначение трамблера и его конструкция
• Почему масло попадает в трамблер?
• Ремонт трамблера, пошаговая инструкция
• Трамблер, нюансы сборки
• Регулировка зажигания, некоторые моменты

Автомобильный двигатель – достаточно сложное устройство, и для его полноценного функционирования необходима слаженность всех деталей и механизмов. Так, к примеру, одним из важных элементов бензиновых агрегатов является прерыватель-распределитель или просто – трамблер.

Назначение трамблера и его конструкция

Не секрет, что нормальная работа силовой установки напрямую зависит от своевременного образования искры. Трамблер – это как раз тот важный элемент, который отвечает за ее появление в нужный момент, то есть тогда, когда поршень достиг ВМТ. Проще говоря, без прерывателя-распределителя большинство бензиновых ДВС не смогут работать.

Если оценивать роль трамблера в работе зажигания, то стоит отметить, что он:

– провоцирует появление искры посредством разрыва контактов прерывателя (в современных моделях транспортных средств для этого применяется датчик Холла);

– направляет высокое напряжение, сформированное в катушке зажигания, на нужную свечу;

– меняет начало момента образования искры в соответствии с режимом движения и используемым топливом (для этого устанавливаются вакуумный и центробежный регуляторы);

– отвечает за накопление и разряд энергии в бобине.

К основным составляющим элементам устройства относят:

• привод распределителя (ротор, который представлен в виде шлицевого валика, входящего в сцепление с шестерней распредвала или специального промвала, что зависит от устройства силового агрегата);

• катушку зажигания с двойной обмоткой;

• прерыватель – содержит в себе кулачковую муфту, группу контактов и центробежную муфту;

• распределитель – представлен в виде бегунка, прикрепленного на валу привода сцепления, который вращается вместе с ним;

• крышку трамблера (именно от нее к каждой из свечей отходят высоковольтные провода).

Кроме того, неотъемлемыми составляющими устройства трамблера (в частности, и на автомобилях группы ВАЗ) выступают вакуумный регулятор опережения зажигания и конденсатор, использующийся для забора определенной части заряда, что ограждает контакты от быстрого оплавления из-за воздействия высокого напряжения. Исходя из вида трамблера, в его нижней части, которая связана с приводным валиком, может устанавливаться октан-корректор, регулирующий скорость вращения согласно определенному типу бензина, то есть его октановое число. В старых версиях устройства данный показатель регулируется вручную.

Почему масло попадает в трамблер?

Наиболее распространенными причинами попадания масла в трамблер автомобилей семейства ВАЗ является засорение отверстия в основании карбюраторного механизма (предназначено для вентиляции картера) и изношенность сальника. Чтобы устранить указанные неприятности, в первом случае достаточно прочистить отверстие (лучше с помощью специалистов СТО), а для решения второй проблемы придется заменить проблемный сальник. Самостоятельно выполнить указанную задачу сможет каждый автолюбитель, но лучше, все-таки, обратиться к специалистам.

Электрическая схема автомобилей ВАЗ-2108 — второй вариант

1 – блок-фара авто; 2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей); 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей); 9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – свечи зажигания; 12 – датчик–распределитель зажигания; 13 – катушка зажигания; 14 – выключатель света заднего хода; 15 – датчик указателя температуры охлаждающей жидкости; 16 – стартер ваз-2108; 17 – аккумуляторная батарея; 18 – датчик уровня тормозной жидкости; 19 – коммутатор; 20 – датчик верхней мертвой точки 1-го цилиндра; 21 – колодка диагностики; 22 – блок управления электромагнитным клапаном карбюратора; 23 – реле включения стартера; 24 – концевой выключатель карбюратора; 25 – электромагнитный клапан карбюратора; 26 – датчик контрольной лампы аварийного давления масла; 27 – электродвигатель омывателя стекол; 28 – электродвигатель вентилятора отопителя; 29 – дополнительный резистор электродвигателя отопителя; 30 – переключатель вентилятора отопителя; 31 – электродвигатель очистителя ветрового стекла; 32 – прикуриватель; 33 – лампа подсветки рычагов отопителя; 34 – штепсельная розетка для переносной лампы; 35 – подкапотная лампа; 36 – лампа освещения вещевого ящика; 37 – монтажный блок; 38 – выключатель освещения приборов; 39 – выключатель контрольной лампы стояночного тормоза; 40 – выключатель стоп-сигнала; 41 – подрулевой переключатель; 42 – выключатель наружного освещения; 43 – выключатель аварийной сигнализации; 44 – выключатель заднего противотуманного света; 45 – предохранитель цепи противотуманного света; 46 – выключатель обогрева заднего стекла; 47 – боковые указатели поворота; 48 – плафон ваз-2108; 49 – разъем для подключения к плафону индивидуального освещения; 50 – выключатели плафона на стойках дверей; 51 – реле зажигания; 52 – выключатель зажигания; 53 – комбинация приборов; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – задние фонари; 56 – датчик указателя уровня и резерва топлива; 57 – элемент обогрева заднего стекла; 58 – электродвигатель очистителя заднего стекла; 59 – фонари освещения номерного знака.
