Замена шруса на автомобилях ваз своими руками

Процесс замены

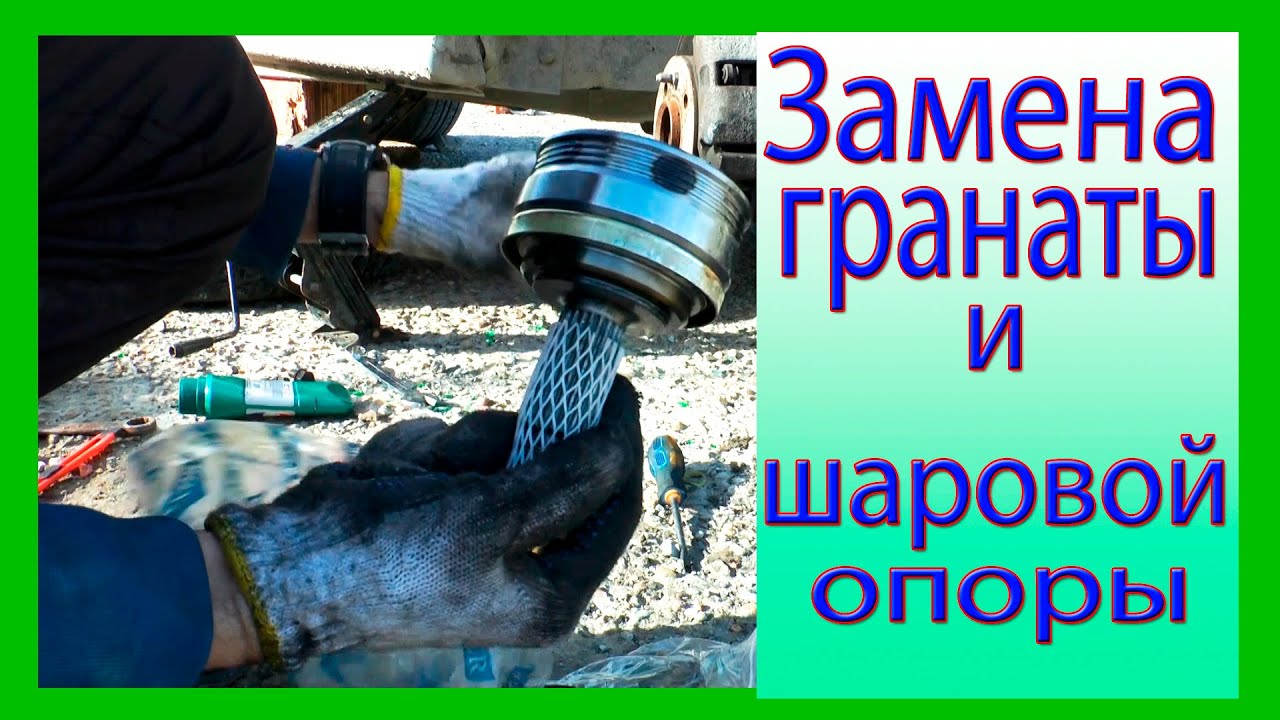

1. Переходя к процессу замены внутренней гранаты на ВАЗ 2114 своими руками нужно установить автомобиль на ручной тормоз, первую передачу или подпорку, после чего откручиваем ключом на 30 гайку подшипника передней ступицы. Таким способом ее будет проще сорвать.
2. Поддомкрачиваем автомобиль, откручиваем и снимаем колесо.
3. После ключом на 17 откручиваем два болта крепления тормозного суппорта. Они расположены на его задней части, один вверху, второй внизу.
4. Далее отверткой разводим тормозные колодки и снимаем тормозной суппорт вместе со скобой, на которую он устанавливается. Обязательно положите конструкцию так, чтобы она не висела на тормозном шланге.
5. Откручиваем гайку рулевого наконечника ключом на 19 и выпрессовываем его с поворотного рычага.
6. После снимаем шаровую опору, окрутив два болта ключом на 17.
7. Полностью откручиваем гайку подшипника ступицы и снимаем шайбу.
8. Чтобы вывести ШРУС из отверстия подшипника, отворачиваем крепление шаровой опоры.
9. После рывком выдергиваем привод из коробки. Если не выходит, можно помогать отверткой.
10. Чтобы из коробки не сочилось масло, можно заткнуть отверстие ветошью.
11. Далее можно перейти к замене самого механизма, для этого пассатижами разжимаем большой хомут, который держит пыльник, и, поддев отверткой, снимаем его.
12. Аналогично разъединяем малый хомут и сдвигаем чехол вниз по валу.
13. После при помощи молотка пытаемся сбить старый шрус с привода.
14. Очищаем вал от старой смазки при помощи ветоши.
15. Снимаем старое стопорное кольцо и надеваем новое.
16. Перед установкой в полость шарнира нового шруса выдавливаем примерно 80 см3 смазки.
17. Устанавливаем на вал новую гранату. Лучше это делать через выколотку из мягкого металла, чтобы не повредить шарнир.
18. Размещаем хомут. Конец застежки должен быть направлен против движения автомобиля. После обжимаем его плоскогубцами и аналогично устанавливаем маленький хомут.
19. После вставляем привод в коробку, предварительно вытащив ветошь из отверстия, и собираем все в обратном порядке.

Замена внутреннего шруса у ВАЗ 2114 не сложный процесс, имея под рукой нужный инструмент, ремонт можно произвести за пару часов. Выполняя работу своими руками можно сэкономить значительную сумму денег, так как за подобную процедуру в сервисах просят около 5000 рублей. Чтобы продлить срок службы механизма, старайтесь время от времени проверять пыльник гранаты. Это поможет продлить срок службы нового шруса и не потребуется возвращаться к вопросу ремонта автомобиля в ближайшее время.

Виды ШРУСов

Прежде чем приступать к ремонту, необходимо узнать, как именно устроен узел.

Пара приводов на ВАЗ 2109 оснащается в общей сложности 4 ШРУСами.

Тип ШРУСа

Особенности

Их 2. Осуществляют передачу вращающего момента на полуоси от коробки переключения передач

Их также два. Устанавливаются на концы полуосей и передают вращающий момент непосредственно на колеса

Наружный

Данная схема расположения гранат обеспечивает возможность вращения колес при поворотах и постоянной работе системы подвески. Если говорить проще, наружные ШРУСы отвечают за передачу момента при поворотах, а внутренние — за вертикальное перемещение колес. Это наезды на кочки, ямы, крен в поворотах и пр.

Внутренний

Инструмент для проведения работ

Заменить шарнир или его пыльник сравнительно несложно, да и каких-либо специализированных приспособлений не потребуется. Все, что понадобиться — это:

• Набор ключей самых распространенных размеров;
• Набор головок (обязательно наличие головки на 30);
• Съемник шаровых шарниров и рулевых наконечников;
• Резиновый или молоток из дерева (киянка), можно и обычный, но с деревянной наставкой;
• Домкрат;
• Нож;
• Средство WD-40;
• Ветоши;

Также потребуется новый ШРУС (если планируется его замена), новый пыльник и крепежные хомуты, смазка типа ШРУС-4 или аналогичную. Запасшись всем необходимым, можно приступать в разборке.

Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего шруса

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Обязательно почитайте

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
3. Снимают колесо.
4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
5. Отсоединяют рулевой наконечник.
6. Производят извлечение ШРУСа из ступицы.
7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.

Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Вероятные неисправности

В просторечье рассматриваемый узел многие владельцы ВАЗ именуют «гранатой» – именно на нее он внешне очень походит.

Чаще всего ШРУСы ломаются после того, как повреждаются пыльники. В этом случае в них начинает попадать грязь, песок и прочее. Посторонние частицы быстро разрушают узел, и его, разумеется, приходится менять.

Если испорченный пыльник будет обнаружен своевременно, то серьезной беды удается в большинстве случаев избежать. После его замены, ШРУС останется только промыть и вернуть на место. Когда же проблема остается вне поля зрения автовладельца ВАЗ, то велика вероятность, что граната придет в негодность буквально через 2-3 сотни километров пробега.

Признаком отказа ШРУСа становится характерный звук, напоминающий хруст гравия. Он возникает исключительно при повороте и наборе скорости. Подобный сигнал является основанием для неотложного осмотра шарнира и его замены.

По счастью, новый элемент стоит относительно дешево и продается практически в любом автомагазине. Однако экспериментировать не следует – берите лишь детали, изготовленные строго для ВАЗ-2109.

сборка внутреннего шруса транспортёр т4

КАК ПОМЕНЯТЬ ВНУТРЕННИЙ ШРУС (ГРАНАТУ). ВАЗ 2114

Замена пыльника наружного ШРУСа ВАЗ 2110

Возможные причины хруста

Водитель со стажем на слух может определить место неисправности автомобиля. Это качество приходит с годами. Однако хруст гранаты перепутать с другим звуком очень трудно. Давайте разберемся, что представляет собой ШРУС. Снаружи он выполнен в виде чаши, а с внутренней стороны корпус имеет полукруглые борозды. Их шесть.

Во внутреннем пространстве находится сферический кулак (обойма) с 6 канавками и шлицевым соединением для полуоси. Вращение происходит через усилие, которое обойма передает на корпус через шары, находящиеся в сепараторе. Шарики, перемещаясь по бороздам, изменяют угол между полуосями.

https://youtube.com/watch?v=2z8-KwRUqLU

Изготовители утверждают, что все детали ШРУСа выполняются из высокопрочных сплавов и износоустойчивы. Однако бывают случаи, когда рассматриваемая неисправность проявляется у совсем новых автомобилей. Почему это происходит? Причина какая, как узнать ее? Их может быть несколько, вот самые распространенные:

• установлены низкокачественные или бракованные изделия, в том числе поддельные;
• использованы низкокачественные смазочные материалы либо они отсутствуют;
• повреждение пыльника;
• езда по плохим дорогам или агрессивный стиль вождения.

У каждой детали есть свой ресурс выработки. И со временем в шарнирах возникает люфт. Перекатывание шариков, уже более свободное, воспроизводит звук, напоминающий хруст. Он может появиться при повороте, резком ускорении, преодолении препятствий.

На ведущие колеса установлено по 2 гранаты (внутренняя и наружная): первая передает вращение от коробки, вторая — от полуоси к ступице колеса. Поэтому при возникновении постороннего звука нужно определить, какой именно ШРУС издает звук (расположенный слева или справа, внутри или снаружи).

Конструкция этих гранат одинакова, различаются они только размерами (наружная меньше). Внешние ШРУСы изнашиваются более интенсивно, потому что нагрузки и углы поворотов больше. Зная конструкцию и отличие гранат, какая, как быстро и почему изнашивается, владелец автомобиля будет более тщательно следить за состоянием ШРУСов.

Поменять ШРУС и пыльник на ВАЗ-2109 — что для этого нужно и как проводится замена

Здравствуйте, уважаемые автолюбители! Приветствуем всех автолюбителей, счастливых обладателей ВАЗовской «девятки»! С началом выпуска ВАЗом автомашин восьмой и девятой серии, на отечественном рынке легковых автомобилей произошла смена приоритетов.

У заднеприводной «классики» появились достойные конкуренты, шансы которых на получение более высоких позициях в рейтингах продаж увеличивались с каждым днём.

Более современный дизайн, экономичный и динамичный мотор и, конечно, передний привод, стали теми отличительными чертами, которые позволили новым моделям стать объектом мечтаний тысяч автолюбителей.

Новая машина потребовала от мастеров автосервисов и их владельцев получения знаний и совершенно новых навыков в ремонте узлов, которые на прежних моделях не встречались. Одна из самых загадочных деталей, которая часто заводила водителей «классики» в тупик – это ШРУС ВАЗ 2109.

ШРУС 2109 – основа переднего привода

«Девятка» благодаря тому, что ведущими стали передние колёса, получила отличную маневренность и заметно уменьшила расход топлива. За всё хорошее рано или поздно приходится платить.

Возможность передним колёсам быть ведущими подарило специальное устройство – ШРУС 2109. Шарнир равных угловых скоростей – именно так расшифровывается загадочный набор букв.

Внутренние ШРУСы ВАЗ 2109 передают вращение от КПП к осям, на противоположных концах которых установлены ШРУСЫ наружные. Именно они вращают колесо и позволяют ему поворачивать.

Значение ШРУСов нельзя недооценивать

В этой связи важно постоянно заботиться об их состоянии

Постоянная эксплуатация автомобиля требует, в отношении ШРУС, выполнения несколько простых правил, а именно:

• периодически проводить осмотр состояния пыльников ШРУС и внутренней смазки;
• незамедлительно производить замену пыльника ШРУСа ВАЗ 2109 при его повреждении;
• при появлении таких признаков как удары или «хруст» ШРУСа, незамедлительно должна быть проведена замена ШРУСа на ВАЗ 2109.

Что необходимо для самостоятельной замены ШРУСа на ВАЗ 2109?

Для того, чтобы ремонтные работы прошли без проблем, необходимо как следует подготовиться. Сразу следует заметить, что это только на первый взгляд замена пыльника ШРУСа ВАЗ 2109 или самого шарнира (как внешнего, так и внутреннего), кажется сложным мероприятием.

Проведя процедуру замены ШРУСа или пыльника один раз, любой автолюбитель сможет повторить всё, что называется, с закрытыми глазами.

Подготовка к ремонту ШРУСа включает в себя такие этапы:

• приобретение нового ШРУСа, пыльника, смазки, хомутов и других аксессуаров, которые, как правило, входят в один ремкомплект;
• автомобиль устанавливается на эстакаду или смотровую яму, но кроме этого следует подготовить домкрат и «козлы» для безопасности проводимых ремонтных работ;
• под рукой должен быть комплект стандартных инструментов, в том числе: торцовые ключи с удлиненными рукоятками или насадками, молоток, латунные или деревянные проставки.

Начинать необходимо с постановки авто на стояночный тормоз и фиксации задних колёс с помощью упоров. После того, как будут ослаблены гайки ступицы и болты колёсного диска, переднюю часть автомобиля приподнимают и устанавливают на «козелки», чтобы колёса находились в подвешенном состоянии.

Колесо необходимо снять, а также раскрутить гайку ступицы, извлечь стопорную шайбу. Заканчивается подготовка отвинчиванием двух болтов крепления нижней шаровой опоры на поворотном кулаке.

Как производится замена наружного ШРУСа ВАЗ 2109?

Прежде, чем приступить к описанию процесса ремонта, отметим, что независимо от того, необходимо ли менять один ШРУС или оба, а также, сколько пыльников нуждается в замене, следует демонтировать вал с двумя ШРУСами.

Для начала остановимся на том, как это сделать. Развернув с помощью рулевого колеса ступицу, с помощью несильных ударов через проставку выколачивается полуось наружного ШРУСа из шлицевого соединения ступицы.

Затем, поддев монтировкой, можно извлечь и внутренний ШРУС. Всё. Вал со ШРУСами готов к ремонту. Если снимаются ШРУСы сразу с двух сторон, настоятельно рекомендуется вставить в посадочные гнёзда КПП старые шарниры, чтобы шестерни не сместились.

Для удобства вал зажимают в тисках. Теперь можно снять или срезать старые пыльники и лёгкими ударами молотка по корпусу ШРУСа снять его.

Подобный алгоритм действий будет применяться всегда при необходимости замены пыльника ШРУСа или самого шарнира.

Если ремонтируется (меняется) один ШРУС, никогда не стоит лениться разобрать, помыть и заново смазать второй. Пыльники лучше менять тоже одновременно.

Монтаж вала производится, соответственно, в обратном порядке.

Как самостоятельно проверить состояние пыльников

Как поменять пыльники шарнира приводного вала на переднеприводных автомобилях ВАЗ

Эта процедура очень проста и не требует специальных навыков. Достаточно визуального осмотра на предмет разрывов, трещин и протекания смазки. Для этого надо вывернуть передние колеса автомобиля в любую из сторон и внимательно осмотреть резиновые пылезащитные чехлы.

При обнаружении каких либо повреждений или протекания смазки, требуется поменять чехлы как можно скорее.

В противном случае приводной вал (ШРУС) автомобиля быстро выйдет из строя.

Процесс сборки приводного вала:

• берем новый пылезащитный чехол и одеваем его на вал;
• забиваем ШРУС на шлицы, предварительно набив его новой смазкой;
• надеваем пыльник на подшипник и закручиваем хомуты;
• на конце вала внутреннего ШРУСа устанавливаем пластмассовую заглушку;
• перед тем как монтировать привод на место, установите новое стопорное кольцо на внутреннюю часть приводного вала;
• вставьте и защелкните вал в коробку передач, слабо постукивая молотком, желательно через проставку, по валу;
• наружную сторону приводного вала вставляем в шлицевое соединение ступицы. Одеваем упорную шайбу;
• обязательно устанавливаем новую гайку ступицы;
• туго затягиваем гайку. При наличии динамометрического ключа усилие затяжки должно составлять 25кг/см;
• законтриваем гайку при помощи зубила, замяв ее край. Для предотвращения самопроизвольного откручивания гайки;
• устанавливаем на место защитный колпачок гайки ступицы;

Всю процедуру замены пыльников ШРУСа на ВАЗ-2109 проводим с другой стороны автомобиля, в той же последовательности.

После установки приводов, необходимо проверить надежность соединений, взявшись за привод рукой и покачав его в разные стороны. При этом не должно проявиться никаких люфтов. Также люфт недопустим в подшипниках ступиц. Колесо должно вращаться свободно, без каких либо затруднений.

При своевременном обнаружении дефектов и замене пыльников, увеличивается срок службы узлов и механизмов приводов вашего автомобиля.

Подробная видеоинструкция:

https://youtube.com/watch?v=e6AOUozWBVg

Привод извлечен, что дальше?

Поверхность привода очищается щеткой по металлу и ветошью.

Затем снимаются хомуты крепления пыльника, и он разрезается или снимается с помощью отвертки.

ШРУС вытирается от смазки, после чего сбивается.

Для этого его можно зажать в тисках или удерживать на весу внешней «гранатой» вниз, и помощник сбивает ее при помощи выколотки и молотка.

После этого нужно проверить состояние стопорного кольца на конце вала и при надобности его заменить.

Снятый шарнир, тщательно протирается и опускается в емкость с бензином для промывки.

Новый пыльник одевается на вал.

Промытый ШРУС садится на шлицы вала, а затем набивается на последний.

Набивать его нужно молотком через деревянную проставку.

Не забываем про смазку.

Перед натягиванием пыльника на ШРУС, внутрь его, а также внутрь шарнира закладывается смазка ШРУС-4. После этого пыльник надевается на «гранату» и фиксируется хомутами.

Далее остается только собрать все на место.

Привод забивается в КПП при помощи молотка и деревянной проставки.

На шлицы внешнего ШРУСа надевается ступица и затягивается гайка ее крепления.

Прикручивается на место нижняя шаровая опора. Ставиться колесо.

После этого нужно проверить на затяжку все болты и гайки, которые выкручивались.

Прикручивается защита картера, авто снимается с подставок, заливается масло в КПП.

Такая же последовательность работ и с приводом другой стороны.

Как правильно заменить шаровые опоры

ВАЖНО: нельзя извлекать приводы сразу с двух сторон, чтобы не произошло смещения шестерен внутри КПП, после чего установить приводы обратно будет очень затруднительно.

Замена пыльника наружного ШРУСа ВАЗ 2110

Все, можете радоваться своему результату.

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту.

Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.

Замена наружного и внутреннего ШРУСа привода на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109, 2114

Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.

Замена шруса на девятке

Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

1. Включите ручной тормоз, установите противокаты под колеса.
2. Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.
3. Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.
4. Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.
5. Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.
6. Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.
7. Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.
8. Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.
9. Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Внутренний привод (ШРУС) предназначен для работы с меньшими углами, его пыльник менее подвержен негативным воздействиям. Потому меняют внутреннюю гранату достаточно редко.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.

Ни в коем случае не извлекайте одновременно два ШРУСа из КПП. В противном случае это приведет к смещению шестерни. Снимайте поочередно или вставляйте специальные вставки на место шарнира.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы

Но подобная задача требует повышенного внимания и осторожности в действиях.
Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты

Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.
Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.
Возьмите достаточно тяжелый молоток с короткой рукояткой.
Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.
Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.
За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.
Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.
Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Демонтажные работы

Для фиксации пыльника к полуоси и корпусу новой гранаты многие используют обычные сантехнические хомуты. Практика владельцев ВАЗ 2109 показывает, что они удобнее и эффективнее стандартных крепежей, предусмотренных заводом.

Замена внутреннего ШРУСа на ВАЗ 2108, 2109, 2110, 2112, 2114.

Поменять ШРУСы — задача не самая легкая, но и невероятно сложным этот этап никак не назовешь. Главное, использовать качественные новые гранаты, чтобы в ближайшие несколько десятков тысяч километров пробега вы про них забыли. А они о себе не напоминали.

 Загрузка …

Ваз 2109 замена гранаты

«Гранатой» (так её прозвали в народе) назвали шарнир равных угловых скоростей (или, как грамотно его называют — ШРУС). Он предназначен для механической передачи вращающего момента с приводного вала КПП на колеса и обеспечивает равномерное вращение (без рывков) колес на поворотах, угол которых превышает 70 градусов

Поломка этого важно органа, чаще всего, вызвана попаданием грязи под пыльник (резиновая защита), является серьезной и должна быть устранена как можно скорее, потому что он является самым главным элементом в переднем приводе

Чтобы узнать, требует ли ремонта данный механизм, нужно найти достаточную большую площадку, выкрутить руль в любую желаемую сторону до полного упора и очень резко тронуться с места. Если во время маневра вы услышали характерный хруст в передней части автомобиля, значит, граната требует незамедлительного ремонта. Сторона, которая требует ремонта, соответствует стороне, в которую вы выкрутили руль во время выполнения маневра.

Выбор стороны ремонта (если изношены обе) остается за вами, но рекомендуется проводить замену гранаты вначале на одной стороне, а затем уже на другой. Однако, если вы проводите замену не один, то можно выполнять работы и по обе стороны.

1. Первым делом, снимите пыльник с гайки ступицы на колесе и ослабьте эту гайку. Стоит отметить, что вам понадобится достаточно силы, поэтому рекомендуется пользоваться всеми возможными рычагами.
2. Ослабеваем слегка колесные болты, поднимаем автомобиль домкратом, ставим под кузов пенек диаметром не менее 30 см и снимаем колесо. Затем можно окончательно открутить гайку ступицы и выбросить, потому что она всегда подлежит замене на новую.
3. Теперь нужно снять тормозной суппорт, чтобы он не мешался, который держится на двух болтах на 19. Откручивать тормозной шланг не нужно, достаточно будет подвесить суппорт на нем в подкапотном пространстве.
4. Ключом на 17 открутите, также, два болта, которые держат нижнюю шаровую опору и отодвиньте нижний рычаг вниз, чтобы он не мешался.
5. Подставьте к ступице небольшой деревянный брусок и резкими ударами молотка выбейте ШРУС внутрь.
6. Снимите хомут с пыльника, затем снимите сам пыльник, зажмите газовым ключом приводной вал и ударом молотка выбейте внешнюю гранату. Если имеет необходимость замена внутреннего ШРУС, то заранее слейте трансмиссионное масло с коробки переключения передач и, пользуясь зубилом и молотком, извлеките внутреннюю гранату.
7. Далее, в первую очередь, на приводной вал устанавливается пыльник, затем смазывается внешняя граната в месте соединения с приводным валом, закрепляется на пыльнике хомут и устанавливается стопорное кольцо. Приводной вал набить на гранату нужно молотком из мягкого металла или с какой-нибудь подкладкой (тот же самый брусок).
8. Остатки смазки выдавливаются внутрь пыльника, который затем необходимо надеть непосредственно на гранату.
9. Теперь остается также аккуратно забить приводной вал с гранатой в КПП и забить саму гранату в ступицу колеса с использованием подкладок.
10. Вставьте шаровые опоры на место, а лучше всего, пока имеется такая возможность заменить их новыми. После этой операции, затяните два болта крепления шаровой опоры.
11. Закрепите суппорт на ступице. Колодки, также можно заменить в случае их износа.
12. Ставим новую ступичную гайку и затягиваем её до упора, после чего, устанавливаем колесо, затягиваем его, снимаем автомобиль с домкрата и, используя дополнительный рычаг, закрутите ступичную гайку как можно сильнее. Не забываем, также, одеть пыльник.

Как вы заметили, в этом процессе нету ничего сложного! Удачи на дорогах!

https://youtube.com/watch?v=iR-5W_Lkh_o

Установка новых деталей и сборка

В первую очередь производится замена пыльника ШРУСа, если она необходима. Это делается в обратном порядке. Очередность такая: сначала на вал надевают хомут, натягивают новый пыльник, а потом на него перемещают хомут и затягивают. Не стоит пытаться надеть пыльник на вал вместе с хомутом, это очень неудобно. Хомуты для этих целей лучше тоже брать новые. Следующий шаг — новую гранату надевают на вал таким образом, чтобы шлицы совпали.

Затем через деревянную проставку несильными ударами молотка деталь насаживают на вал до упора

Внимание! Перед сборкой обязательно нужно убедиться в наличии смазки внутри ШРУСа, как правило, там ее недостаточно. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно находиться не менее 80 см³ смазки, внешней — не менее 40 см³

В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4».

Замена наружного и внутреннего ШРУСа привода на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109, 2114

После того как граната насажена, на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить и с другой гранатой. Теперь весь привод в сборе можно ставить на место, для этого его из смотровой ямы одним концом пропускают в проем над нижним рычагом и опирают на последний

Важно при этом не перепутать внешний и внутренний концы. Если вы делаете операцию впервые, то не лишним будет наметить внешний ШРУС при снятии узла

Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали. Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач.

После того как один конец привода установлен на место, можно производить дальнейшую сборку механизма в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. Когда палец можно легко крутить в корпусе рукой или он просто болтается, то деталь надо заменить, пользуясь удобным случаем. Если из коробки передач изначально сливалась часть масла, то его надо залить обратно через соответствующую горловину.

Пыльники требуется менять чаще, чем сами ШРУСы, поскольку узел может отслужить 100-150 тысяч км, а резина — в лучшем случае 30 тысяч. Для замены пыльника наружной гранаты снимать весь привод необязательно, достаточно только вытащить вал из шлиц ступицы. Но такая замена мало того, что неудобна, но и бессмысленна. Причина — в ближайшее время все равно придется разобрать автомобиль и вытащить привод целиком, чтобы заменить пыльник внутреннего ШРУСа.

Поэтому всегда рекомендуется производить замену всех 4 пыльников сразу, это сэкономит вам массу времени и сил. После замены ШРУСов и пыльников не нужно выполнять развал / схождение передних колес, если только вы в процессе работы не поменяли изношенную рулевую тягу.

Замена внешней гранаты (шруса) и шаровой опоры на ВАЗ 2114 своими руками

Конструктивные особенности привода

Основным достоинством ШРУСов, в сравнении с обычными шарнирами, является переда вращения без утрат даже при сильном изменении угла между составными частями вала (до 70 град.).

Всего же приводной вал ВАЗ-2108 включает три компонента:

1. Вал (с соединительными шлицами);
2. ШРУС внутренний (для взаимодействия с коробкой);
3. Шарнир внешний (обеспечивает взаимодействие с колесной ступицей).

Оба шарнира, используемые на ВАЗ-2108 – шарикового типа, конструктивно они практически идентичны, но отличаются размерами. Так, у внутреннего элемента наружная обойма имеет значительно большую глубину. Это обеспечивает возможность осевого смещения внутренней обоймы, и как следствие – изменение длины вала, что необходимо для возможности ведущим колесам совершать повороты. К тому же, левый и правый приводные валы в сборе имеют разную длину.

Основными составными частями ШРУСа являются:

• Внешняя обойма (выполнен в виде стакана, на внутренней поверхности проделаны специальные канавки);
• Внутренняя обойма (представляет собой силовой кулак, на котором тоже имеются канавки);
• Шарики;
• Сепаратор (предотвращает выпадение шариков);

Все это собрано в единую конструкцию, поэтому проверить ШРУС ВАЗ-2108, в целом, невозможно, даже если его полностью разобрать.

Соединение внутренних обойм с валом производится посредством шлицов. Фиксируются от снятия они стопорными кольцами.

Наружные обоймы сделаны заодно с концевиками, которые входят в шлицевое соединение с КПП и ступицей. Но фиксация концевика внутреннего ШРУСа в коробке выполняется стопорным кольцом, а вот внешнего шарнира – при помощи резьбового соединения (гайкой).

Причины и поломки

В действительности ресурс ШРУСа оказывается существенно меньше, что вызвано условиями эксплуатации, низким качеством дорог, манерами вождения и прочими факторами.

В народе ШРУС принято называть»гранатой», что обусловлено внешним сходством элемента с этим взрывным устройством.

Вот что вам следует знать про неисправности гранаты:

• Практика показывает, что наиболее частой причиной выхода из строя ШРУСа является грязь, пыль, песок, которые попадают в механизм через поврежденный пыльник;
• Иногда проблему не функционирующей гранаты можно решить путем замены пыльника. Это возможно, если сам ШРУС еще не успел износиться из-за воздействия загрязнений;
• Если не обнаружить вовремя поврежденный пыльник, граната полностью износится буквально за 200 километров пробега;
• В случае выхода из строя ШРУСа появляется сильный хруст при вхождении в повороты и ускорениях. Подобный симптом говорит о необходимости срочно заменить шрус;
• Стоимость новых гранат достаточно демократичная, они доступны в любом магазине автозапчастей. Но приобретать следует те, которые отвечают техническим требованиям ВАЗ 2109;
• При наличии хотя бы небольшого опыта по самостоятельному ремонту авто, заменить гранату вполне можно своими руками.

Старый и новый элемент

Съем привода, пыльника и ШРУСа

Для замены внешнего ШРУСа следует придерживаться следующего порядка действий:

• Устанавливаем машину на смотровую яму и подпираем ее противооткатными башмаками.
• С помощью торцевой головки 30 мм ослабляем гайку ступицы. Если гайка не срывается, то можно нарастить ключ трубой.

• Приподнимаем автомобиль домкратом в нужном месте и снимаем колесо.
• Выкручиваем болты, фиксирующие шаровую опору нижнего рычага на ступице.

Выдавливаем съемником наконечник рулевой тяги.

• Откручиваем до конца гайку приводного вала.
• Вытягиваем ступицу, взявшись за тормозной диск и подтягивая к себе амортизационную стойку.

Чтобы поменять пыльник и шарнир, придется залезть в смотровую яму. Для снятия ШРУСа убираем хомуты, которые удерживают пыльник. Далее избавляемся от старого пыльника, что проще сделать с помощью ножа. Тряпкой очищаем шарнир от смазки. Затем нужно сбить внутреннюю обойму, для чего несильно бьем молотком по наставке, которую надо упереть в торец шарнира. Далее хорошо очищаем ШРУС от грязи, песка, пыли и смазки.
