Инструкция по эксплуатации и установке старлайн а91 с автозапуском

Как установить?

Процедура монтажа основных элементов комплекса осуществляется так:

Определяется место для размещения микропроцессорного блока. Установить это приспособление надо так, чтобы оно располагалось в недоступном месте и при взломе его не нашел преступник. Лучше всего разместить микропроцессорный модуль за контрольным щитком. Поиск его в этом месте займет много времени. Допускается установка блока под приборной панелью или в пространстве за бардачком.
Раскручивается часть центральной консоли, чтобы установить блок управления. Если он размещается за панелью приборов, ее надо демонтировать. Фиксация блока осуществляется на ровную поверхность, устройство закрепляется с помощью саморезов, клея или пластиковых хомутов. Двухсторонний скотч лучше не использовать, со временем качество крепления ухудшается.
Под капотом автомобиля устанавливается сирена сигнализации. Рупор устройства надо направить в сторону или вниз, это позволит предотвратить скопление влаги внутри. Рекомендуется разместить сирену подальше от двигателя, иначе она выйдет из строя в результате воздействия повышенных температур.
На внутренней поверхности ветрового стекла устанавливается антенный адаптер. Расстояние между устройством и металлическими частями кузова должно составлять при монтаже не менее 4 см, в противном случае при передаче импульсов появятся помехи. Предварительно поверхность лобового стекла надо очистить от загрязнений и обезжирить. Рядом с антенной устанавливается диодный индикатор, его подключение производится к двухконтактному разъему. Лампу надо ставить так, чтобы ее работу было видно с улицы.
В недоступном для посторонних глаз месте выполняется установка сервисной клавиши. Ее расположение при монтаже должно быть скрытным, поскольку этой кнопкой можно отключить сирену и функцию защиты сигнализации. Как правило, установка сервисной клавиши осуществляется под приборной панелью. При выборе места надо помнить, что потребитель должен иметь к ней доступ с водительского кресла. Можно спрятать кнопку в один из жгутов со штатной проводкой, предварительно обмотав ее изолентой. Сервисная клавиша подключается к кабелю с двухконтактным разъемом.
Датчик чувствительности и наклона устанавливается в центральной части кузова. Данный контроллер должен быть надежно зафиксирован с использованием саморезов. При наличии дополнительного датчика его установка выполняется рядом. Между устройствами и поверхностью кузова не должно быть прокладок из пластика или резины, это приведет к его некорректной работе.
На багажный отсек, капот и двери устанавливаются кнопочные переключатели. Предварительно дверную обивку надо демонтировать, поскольку провода от устройства будут уложены внутри. Установку выключателей нужно выполнить так, чтобы после монтажа при запертой двери или капоте к ним не было доступа.
На последнем этапе производится укладка электроцепей. Желательно, чтобы они размещались подальше от источников помех — катушки зажигания, высоковольтных проводов и электронных приборов

Также важно, чтобы проводка укладывалась дальше от движущихся механизмов машины, в частности, рулевых тяг. Подключение проводников выполняется после осуществления монтажа всех компонентов сигналки.
Производится установка и подсоединение к микропроцессорному модулю датчика температуры

Для подключения используется двухпроводной кабель. Сам контроллер устанавливается в моторном отсеке непосредственно на двигателе или в одном из патрубков, по которым циркулирует хладагент.

Все действия по установке сигнализации Старлайн А91 должны выполняться при отключенном аккумуляторе.

Подключение к центральному замку

Для соединения с ЦЗ потребуется три контакта:

• провод в синей оболочке надо подключить к белому контакту на самом замке;
• проводник с желтой изоляцией соединяется с коричневым контактом;
• затем в водительскую дверь надо установить активаторное устройство, это позволит синхронизировать работу ЦЗ и охранного комплекса.

Старлайн А91: комплектация

При покупке устройство запаковано в коробку. В комплект автосигнализации Starline входит:

• схема по установке комплекса А91;
• инструкция по эксплуатации сигнализации Starline;
• главный брелок с 3 кнопками и жидкокристаллическим экраном;
• батарейка;
• запасной брелок Starline, также имеющий три клавиши, но без экрана;
• управляющий модуль А91;
• антенна;
• контролер удара с двумя степенями чувствительности;
• клейкая лента;
• защитный чехол для основного брелка Starline;
• провод для подключения передатчика;
• провод подключения датчика удара;
• клавиша на капот;
• сервисная кнопка валет;
• датчик температуры;
• основной кабель со штекером на 18 контактов;
• силовой провод;
• шестиконтактный разъем;
• LED-лампа.

Как производится установка starline a91 dialog

StarLine A91 Dialog является современной системой охраны автомобиля с наличием диалогового кода радиоуправления «Быстрый диалог» и функции автозапуска двигателя. Так, «Быстрый диалог» считается кодом управления с индивидуальными ключами шифрования, что исключает интеллектуальный электронный взлом.

Обладает устойчивостью ко всем кодграбберам. С целью защиты кода применим совершенный на таком этапе алгоритм диалогового кода. Дополнением служит инновационный метод прыгающих частот. В данном методе при передаче команд запатентованный OEM-трансивер много раз изменяет частоты по спецпрограмме в периоде каждой посылки.

Решение подобного уровня, являющееся методом расширения спектра с перестройкой частот, впервые применяется в системе управления сигнализацией, является существенным усложнением всевозможных попыток взлома кода.

Настройка сигнализации Старлайн А91 на автозапуск по времени

Охранная система обладает функцией настройки удаленного запуска по времени. Данная функция позволяет завести мотор в указанный час, а также прогреть его к приходу владельца. Если первая попытка пуска не удалась, то в следующий раз время работы стартера увеличивается на 0,2 секунды. После четырех неудачных попыток на брелок приходит соответствующее оповещение.

Автозапуск Старлайн А91: как настроить по температуре, времени

Как выставить время автозапуска

Для того чтобы функция работала корректно, необходимо поставить правильное время на брелоке. После необходимо войти в режим программирования, шесть раз нажав в салоне сервисную кнопку Valet (при выключенном зажигании). После поворота ключа в положение On, автомобиль издаст 6 звуковых сигналов.

Теперь кликаем сервисную кнопку еще три раза, переходя в соответствующий режим программирования. На каждое нажатие машина реагирует звуковым сигналом. После этого в течении десяти секунд на брелоке необходимо нажать нужную кнопку (первая клавиша  -каждые два часа, вторая – три часа, третья – четыре часа). Подтверждение процедуры произойдет самостоятельно.

Отключение автозапуска по времени

При необходимости можно отказаться от данной функции. Отключение происходит следующим образом:

• длительно (до второго сигнала) нажимается кнопка 3;
• курсор перемещается на иконку вентилятора;
• деактивация функции осуществляется кратковременным нажатием на вторую кнопку. В подтверждение этого автомобиль три раза моргнет фарами и издаст сигнал.

Запуск двигателя по будильнику

Можно настроить самостоятельный старт двигателя по будильнику. Для этого потребуется сначала настроить данные параметры на самом брелоке. Нажимаем кнопку 3 до проигрывания небольшого мелодичного сигнала. После этого должен замигать параметр часов на пульте. Еще два коротких нажатия позволяют перейти к настройке параметров будильника. Нужные значения выставляются при помощи кликов по клавишам 1 и 2.

Для активации функции автозапуска необходимо последовательно нажать третью и первую клавишу (после этого замигает пиктограмма часов, прозвучит мелодичный звук, а автомобиль отреагирует вспышкой габаритных сигналов). При помощи кнопок 1 или 2 можно выставить необходимый параметр. Затем нажимается еще раз третья кнопка, а после клавиша один (подтверждение активации будильника). Еще одно длительное нажатие третьей кнопки позволяет активировать режим автозапуска по будильнику.

Автосигнализация StarLine A91. Режим авто запуска по будильнику.

Изменение времени прогрева на Старлайн А91

В зависимости от выбранных настроек, автомобиль может прогреваться 10, 20 или 30 минут. Данный параметр программируется после входа в сервисный режим:

• выключаем зажигание и шесть раз нажимаем сервисную кнопку Valet в салоне;
• включаем зажигание, слушаем шесть звуковых сигналов от авто;
• еще два раза кликается клавиша Valet;
• следующий клик кнопок брелка определяет время прогрева (первая клавиша – 10 минут, вторая – 20, третья – 30). Подтверждение команды принимается автоматически, достаточно ничего не нажимать.

Как увеличить время запуска с автозапуска на Starline А91

Бывает так, что машина не заводится в холодных условиях, если стартер работает около секунды (заводские настройки Старлайн А91). В этом случае можно продлить время его работы. Инструкция следующая:

• при выключенном зажигании необходимо шесть раз нажать сервисную кнопку Valet для перехода в режим программирования;
• после поворота ключа (On) автомобиль моргнет шесть раз габаритами. Затем необходимо нажать клавишу Valet еще девять раз;
• нажатие любой кнопки на брелке определяет частоту вращения стартера (первая – 0,8 сек., вторая – 1,4 сек., третья – 2,0 сек). Длительный плюс короткий клик первой кнопки – 3,6 секунды.

Чтобы стартер не крутил при рабочем двигателе необходимо подключить серый с красным провод на тахометр панели для автоматической остановки.

Почему может не работать и как это исправить

При невозможности включить автозапуск с пульта причину следует искать в следующем:

1. Неправильная настройка режимов работы блока сигнализации. Необходимо проверить и скорректировать параметры.
2. Повреждение или выход из строя брелока управления или сигнализации. Проверить работу системы дополнительным пультом.
3. Для поиска неисправности в работе пульта производится замена батарейки, если это не помогло, устройство нужно разобрать. Зачастую причина неполадок состоит в воздействии на плату коммуникатора пыли или влаги. Разобрав корпус, пользователю нужно произвести очистку схемы, а также избавиться от следов влаги, просушив устройство в теплом и сухом месте. Для удаления загрязнений можно использовать ватный тампон или сухую салфетку, обработанную спиртом.
4. Если сигнализация работает от дополнительного брелока, то необходимо в нем заменить элемент питания.
5. Еще одной причиной может быть разрыв или замыкание проводки управления. Данную неполадку желательно исправлять в специализированном сервисе. Поврежденные провода можно вычислить визуально. В первую очередь рекомендуется проверить все контакты на блоке управления, температурном датчике и замке зажигания.
6. Если не работает только автоматический пуск по будильнику или таймеру, то надо проверить правильность настройки текущего времени и основных опций пульта. Но это актуально только в том случае, если удаленный старт мотора по температуре функционирует.
7. Причина проблемы может быть связана со штатным иммобилайзером – возможно, возник конфликт в работе блокиратора двигателя и сигнализации. Чтобы устранить такую неисправность, потребуется дополнительная установка модуля обхода иммо. Можно использовать обходчики от любых производителей, но рекомендуется отдать предпочтение блокам Старлайн.
8. Если это не помогает, то следует обратиться в сервис для более детального анализа и приобретения нового пульта или сигнализации.

 Загрузка …

Процесс установки

Прежде всего, рассмотрим, что понадобится при установке автосигнализации:

• сигнализация;
• активатор водительской двери;
• отвертка;
• паяльник, припой, канифоль;
• изолента;
• дополнительный защитный диод.

Первым делом необходимо снять облицовку рулевого вала, затем открутить 2 самореза крепления облицовки приборного щитка, чуть ниже еще саморез и гайку. Далее нужно установить в левую стойку лобового стекла светодиод, на поперечной балке датчик удара, в любое удобное место установить сервисную кнопку. Антенна крепится на лобовом стекле.

Типовая схема подключения Starline a91 dialog

Процесс подключения 18-ти контактного разъема блока сигнализации (требуемые провода к подключению):

1. провод черный — масса;
2. короткая петля провода черного цвета — если коробка автомат оставляется петля, если механика — разрезается;
3. зелено-черный и зелено-желтый провода подключаются к лампам указателей поворота;
4. серый провод — выход управления сиреной;
5. провод сине-черный — концевики дверей;
6. оранжево-серый провод подключается к концевику капота, его же нужно подключить к датчику температуры двигателя;
7. оранжево-белый провод нужно подключить к концевику багажника;
8. провод розового цвета подключается на минус «обхода иммобилайзера»;
9. провод серо-черный — контроль по сигналу генератора при автоматическом запуске;
10. провод оранжево-фиолетовый — подключается к ручнику.

Как подключить 6-ти контактный разъем автозапуска:

1. Красный провод — плюс «+12В» (провод розового цвета центрального замка).
2. Желтый провод — это IGN1 выход на поддержание зажигания.
3. Синий провод не подключается никуда.
4. Черно-желтый толстый и черно-желтый тонкий провода подключаются так: разрезается красный провод замка зажигания, затем толстый провод к стартеру, а тонкий — к замку зажигания.
5. Провод зеленого цвета никуда не подключается.

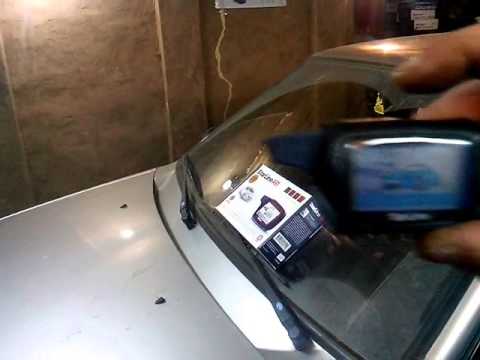

Установка Starline A91 на 2115

Распиновка замка зажигания:

• провод голубой — +12В для микрика датчика ключа вставляемого;
• черный — при открытых дверях получается минус;
• красный — +12В на стартер;
• черно-голубой — +12В после включенного зажигания;
• зеленый — +12В при вставленном ключе;
• белый — +12В на светодиод;
• розовый — +12В от АКБ.

Как подключается центральный замок:

• синий провод подключается к белому проводу центрального замка;
• зеленый провод подключается на коричневый;
• в водительскую дверь устанавливается активатор.

Блок располагается в середине торпеды, прямо на уровне мафона. Чтобы была возможность добраться до него, необходимо снять боковые обшивки панели на уровне ног.

Концевики дверей подключаются следующим образом:

1. Нужно поменять концевики дверей.
2. Далее идет распиновка проводов:

• водительская дверь — бело-синий;
• задняя левая дверь — бело-черный;
• передняя правая дверь — коричневый;
• задняя правая дверь — красно-белый.

Установка Starline A91 Dialog на Форд фокус

Далее следует спрограммировать сигнализацию на задержку 30 секунд (вежливая подсветка салона), а также контроль непосредственной работы двигателя по генератору «+».

Комплектация

Обзор элементов, которые входят в комплект охранной установки Starline Twage или Dialog:

1. Брелок, позволяющий запрограммировать и настроить работу противоугонной системы. Оборудуется дисплеем, благодаря которому можно упростить управление и обеспечить функционирование двусторонней связи.
2. Сервисная инструкция Starline A91, в которой указаны основные нюансы касательно монтажа и регулировки параметров.
3. Руководство по использованию системы.
4. Аккумуляторная батарейка, предназначенная для монтажа в коммуникатор. Относится к классу устройств ААА.
5. Запасной коммуникатор. В этом устройстве экрана нет, как и опции двусторонней связи.
6. Микропроцессорный блок, предназначенный для обработки и выполнения команд, отправляющихся с пульта.
7. Антенный модуль.
8. Двухуровневый датчик чувствительности и удара.
9. Двухсторонний скотч для крепления приемопередатчика при монтаже.
10. Защитный чехол для установки главного коммуникатора с дисплеем.
11. Силовой провод для подключения антенного адаптера.
12. Кабель, предназначенный для подсоединения датчика удара и наклона к микропроцессорному модулю.
13. Концевой переключатель для монтажа на капот машины.
14. Сервисная кнопка, предназначенная для экстренного управления сигналкой и входа в аварийный режим.
15. Температурный датчик. Предназначен для установки на двигатель машины, чтобы можно было завести силовой агрегат авто удаленно в соответствии с определенной температурой.
16. Основной провод, оборудованный восемнадцатиконтактным разъемом. Предназначен для подключения основных элементов противоугонной установки.
17. Силовой кабель питания и электроцепей. Необходим для удаленного запуска двигателя машины.
18. Проводник для подключения к центральному замку автомобиля. Он оборудуется колодкой на 6 контактов.
19. Диодная лампочка состояния сигналки, используется для контроля системы.

В комплектацию сигнализации входит только один кнопочный переключатель. Остальные выключательные устройства для монтажа на двери и багажный отсек надо докупить отдельно.

Канал «Аксэсс Авто» подробно рассказал о комплектации противоугонных комплексов Старлайн А91.

Обзор комплектации StarLine A91

Общее описание сигнализации

Обзор сигнализации StarLine a91

Она является представителем бюджетного семейства производителя. Несмотря на это, межбрелочная связь осуществляется по 8 каналам с трансивера-передатчика. За безопасность отвечает связь диалогового образца, метод плавающих каналов и 128-битный код. При каждом отправлении сигнала на брелок или наоборот, противоугонная система старлайн производит автоматический выбор альтернативной частоты.

Несмотря на узкий спектр передачи трансивера и поканальной отправки сигнала выборочного типа разработчики а91 поработали с радиусом действия связи брелока а91 с основным блоком. Решение такого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частот», впервые в мире используются в системе управления сигнализацией и является весьма существенным усложнением каких-либо попыток взлома кода.

Противоугонная система от Starline модель а91 предусматривает процесс монтажа на любых автомобилях. Получаем бюджетный вариант, очень надежной, простой и универсальной охранной системы.

Сведения о мерах безопасности и технических характеристиках

Рассматриваемая сигнализация Starline А91 спроектирована, изготовлена с применением технологических решений, отвечающих современным требованиям. Управляющие команды сигнализации Старлайн передаются криптостойким кодированным сигналом. Коды шифруются ключами, защищающими транспортные средства от грабителей, угонщиков, использующие электронные средства вскрытия.

Радио тракт, рассчитанный на много каналов, надежно защищает от помех, создаваемых техсредствами предприятий, организаций больших городов. Брелоком автосигнализации Старлайн А91 принимаются сообщения, в условиях города, с удаления больше, чем 1 км. Результаты тестирования опции автозапуска показали уверенный запуск с расстояния 240 м в спальном районе Москвы.

На надежность автосигнализации Starline A91, а также опции автозапуска влияют некоторые факторы: место парковки автотранспорта; радио помехи; величина напряжений источников питания. Главное достоинство сигнализация Starline A91 –стабильная работа в течении 5 лет, если монтаж, эксплуатация проводятся согласно требованиям, рекомендациям соответствующих инструкций.

Цена сигнализации Starline А91 в РФ колеблется – около 7 000 руб. в Москве, свыше 15 000 руб. в регионах.

Богатый набор опций делают автосигнализацию Старлайн востребованной в России и государствах ближнего зарубежья. Технические характеристики, представленные ниже, делают удобным пользование сигнализацией Starline A91.

• Радиосигналы автосигнализации Starline A91 передаются с частотами 433,05 – 434,79 МГц;
• Рассчитана на 128 управляющих каналов;
• Брелок сигнализации Старлайн A91 срабатывает с расстояний в режимах: передачи – 800 м; пейджера – 2 000 м; в случае использования пульта без обратной связи – 15 м;
• Автосигнализация Starline A91 работает при температурах -40 – +85 C;
• Максимальная величина токов составляет – 200 мА – 25 А;
• Сигнализация Старлайн функционирует при напряжении от 9 до 18 В;
• Пульты управления срабатывают от источников питания: 1,5 В – для пульта имеющего обратную связь; 3 В – с отсутствием.

Настройка брелка

Настройка чувствительности датчика удара производится при снятой охране, при нажатии третьей кнопки (длительно) и затем её же коротким нажатием. Включается первая зона, чувствительность которой можно изменить коротким нажатием второй (больше) и третьей клавишей (меньше). При повторном нажатии третьей кнопки (длительно), а затем коротко, мы переходим в режим настройки сигнализации по чувствительности второй зоны, здесь управление то же, что и в первой зоне. Для сохранения настройки нужно нажать те же клавиши, что и для входа в меню. Для того чтобы настроить чувствительность датчика наклона, необходимо отключить режим охраны и нажать четвертую кнопку (длительно), затем её же (коротко). Управление производится второй (больше) и третьей (меньшей) кнопками. Для сохранения настройки нужно нажать ту же комбинацию клавиш, что и для входа в меню.

StarLine A63, A93 основные функции управления

Чтобы перейти в ручной режим выбора функций старлайн а93, нужно зажать вторую, или третью кнопку на 3 секунды. Короткими нажатиями кнопки 3 мы передвигаем курсор вправо, а при коротком нажатии кнопки 2 — влево. В этом меню можно выбрать функции запуска двигателя автомобиля по будильнику, по таймеру, или по температуре (кнопки 1,2,3 соответственно). Четвертый пункт называется «Сервисный режим», который устанавливается для передачи авто на станцию технического обслуживания. Иконка «Турбо» предназначена для автомобилей, оснащенных дизельными двигателями с турботаймером. Включение функции «Авто» позволяет автоматически поставить автомобиль на охрану спустя 10 секунд после закрытия всех дверей. Режим «Иммо», или иммобилайзер — в этом режиме двигатель автомобиля будет блокироваться от несанкционированного пуска спустя 30 секунд после выключения зажигания, а разблокировать его можно коротким нажатием второй кнопки брелка.

Настройка брелка, а точнее его дополнительных функций, производится в отдельном меню, вход в которое осуществляется длительным нажатием четвертой клавиши в течение 5 секунд. Здесь можно настроить текущее время, время срабатывания будильника, включение/отключение функций будильника, таймер обратного отсчета и его включение/отключение. Здесь же можно прибавить громкость сигнала подтверждения действий, а так же выбрать более тихий, или беззвучный режим, при котором будет работать только вибрация брелка. Так же в этом меню есть функция выбора звука сигнализации из двух предложенных: сирена, или трель, а так же настройка громкости сирены.

Настройка сигнализации Starline A61

Настройка Starline A61 осуществляется в соответствии с руководством пользователя и посредством основного брелка. В некоторых случаях используют сервисную клавишу Валет.

Брелок Starline A61

Как включить режим Валет

Чтобы заменить какие-либо детали в автосалоне, необходимо отключить на время охранную систему. Для этого применяют сервисный режим, активируемый кнопкой Валет. Как его включение, так и отключение, происходит по одному алгоритму. Первым делом включают и выключают зажигание, что должно занять не больше пары секунд. Сразу после этого зажимают нужную клавишу, находящуюся в салоне и ждут светозвуковых сигналов. Также отключить режим Валет можно брелком, для чего нажимают последовательно третью и первую кнопки.

Настройка часов

Для настройки времени на главном пульте управления сначала кратковременно нажимают третью клавишу, что позволяет войти в соответствующий режим. Первым делом появляется возможность выставить показатели текущего часа. Для увеличения значения используют клавишу номер один, а для уменьшения — два. Нажав ещё раз третью кнопку, переходят к выставлению минут. Делают это опять клавишами номер один и два. Завершают настройку нажатием всё той же клавиши номер 3.

Как включить и отключить сирену

Выключение звука сирены, сработавшей при активированном охранном режиме, производится нажатием второй кнопки брелка.

Регулировка датчика удара

Регулировка уровней производится кнопкой номер 1. Для отключения первого уровня её нажимают дважды. Чтобы деактивировать и второй уровень — повторяют действие. Ещё один повтор подобного воздействия на первую клавишу приведёт к включению выключенного контроллера.

Как включить турботаймер

Подключить турботаймер можно лишь в том случае, если дополнительный канал 3 запрограммирован на работу в четвёртом варианте (функция 16). Капот должен быть закрыт, а машина стоять или в режиме паркинга или на нейтральной передаче. Мотор должен работать.

Для автоматической активации турборежима, необходимо удерживать третью клавишу до звукового сигнала. Появившийся курсор переместить краткими нажатиями той же кнопки на пиктограмму «ТУРБО» и нажать первую клавишу.

Закрытие окон

Для реализации закрытия окон посредством Старлайн А61 необходима установка дополнительных специализированных блоков.

Открытие багажника

Открытие происходит с помощью первого допканала. Вхождение в него производится последовательным длительным нажатием клавиши номер три и кратковременным нажатием кнопки один. После этого, произойдёт отпирание багажника, сопровождаемое тремя вспышками габаритных фар.

Как отключить сигнализацию Старлайн А61

Отключение автосигналки Старлайн А61 возможно 2 способами:

• отключив питание;
• с помощью сервисной кнопки Valet.

Первый вариант рекомендуется использовать в крайнем случае. Что же касается второго, для этого необходимо войти в салон машины и включить зажигание. Найти Валет и нажать трижды в течение двух десятков секунд. Выключить зажигание.

Как СНЯТЬ с охраны Сигнализацию Starline кнопкой Valet. (#AvtoservisNikitin)

Аварийное снятие с охраны

Аварийное отключение охранного режима происходит с помощью сервисной клавиши. Для чего, автовладелец открывает дверь машины и сразу же включает зажигание. В течение двадцати секунд нажимает трижды клавишу Валет и выключает зажигание. Признаком успешности действия станет двойной сигнал сирены.

Сброс на заводские настройки

Чтобы сбросить систему на заводские настройки, при включённом зажигании нажимают сервисную кнопку Валет десять раз.

Возможные проблемы

После установки сигнализации и произведения всех настроек, случается такое, что не работает турботаймер. Причин этому может быть несколько.

• Подключение сигнализации к цепи запуска двигателя произведено не корректно;
• Заводские и сервисные настройки не позволяют активировать режим турботаймера;
• Отключен стояночный тормоз автомобиля с МКПП или не активирован режим Parking в автомобилях с АКПП;
• Не активирован режим ТУРБО на экране брелока.

Каждый из вариантов является связующим звеном процесса подключения режима, поэтому задаваясь вопросом как поставить турботаймер на Starline, необходимо учесть требования производителя и проверить исправность произведенных настроек. Только после этого можно эффективно использовать функцию турботаймера, обеспечивающего исправную работу узлов выпускной системы и защищающего турбированный двигатель от поломок.

Настройка автозапуска сигнализации Starline A93

Автозапуск на Ford Focus 2. Сигнализация StarLine А93. Дистанционный запуск двигателя — очень удобно

Заводим автомобиль:

1. Перевести ручку КПП в положение нейтраль/parking (выключить все передачи);
2. Выключить зажигание и вытащить из него ключ (двигатель должен быть включенный);
3. Активировать стояночный тормоз (на механике)
4. Плотно захлопнуть все двери, а также капот и крышку багажника;

Если пропущен какой-то этап, удаленный запуск невозможен. Но при правильной подготовке машины (мотор заглушен самой сигнализацией), ее можно завести с пульта разными вариантами.

Нажмите и удерживайте кнопку 1 (до появления двух мелодичных сигналов), затем отпустите кнопку

Периодический запуск двигателя с брелока:

Особенно эта функция актуальна в зимнее время, когда требуется периодический прогрев двигателя. Брелок starline a93 может автоматически запускать двигатель для прогрева (через 2, 3, 4, 24 часа).

Как настроить автозапуск по времени

Автозапуск по времени старлайн А 93

Сигнализация «Старлайн А93» позволяет производить регулярный запуск двигателя автомобиля через равные промежутки времени. Период запуска может быть задан в интервале от 2 часов до 24 часов с минимальным шагом в 2 часа.

Чтобы активировать режим, необходимо:

• установить курсор брелка на иконку с изображением песочных часов и коротко нажать на кнопку №1 – автомобиль отреагирует одним световым сигналом, а брелок – одним мелодичным звуком;
• на дисплее брелка 4 секунды будет высвечиваться текущее значение периода автозапуска двигателя автомобиля (к примеру, «4Н» означает, что двигатель будет запускаться через каждые 4 часа).

Чтобы изменить период автозапуска двигателя, нужно легко нажимать на кнопку №1 до тех пор, пока на дисплее не высветится нужное значение. Каждое нажатие на кнопку №1 увеличивает период автоматического запуска на 2 часа.

После того, как на дисплее высветится нужное значение периода автозапуска, нажимают на кнопку №1 и удерживают ее до мелодичной трели, либо дожидаются автоматического сохранения выбранного периода автозапуска, которое произойдет через 4 секунды после выбора нужного параметра. При этом на брелке прозвучит два коротких мелодичных сигнала, а на его дисплее начнет высвечиваться иконка с изображением песочных часов. Через несколько секунд после установки выбранных параметров двигатель будет автоматически запущен и прогрет.

Активируем режим автозапуска по температуре

запуск по температуре на Starline A93

Эта функция отслеживает температуру воздуха на улице и при необходимости запускает двигатель автомобиля для прогрева. Температура запуска устанавливается в границах от -3 оС до -27 оС, минимальный шаг составляет 3 оС. Минимальный промежуток времени между повторными запусками (без учета времени, затраченного на прогрев двигателя) составляет 60 минут. После того, как пользователь активирует функцию запуска двигателя по температуре, количество температурных запусков не ограничивается.

Для включения режима автозапуска двигателя по температуре выполняют следующие действия:

• жмут на иконку с изображением ключа и на кнопку №1 – автомобиль реагирует одним световым сигналом, а брелок однократно издает мелодичную трель;
• в течение следующих 4 сек. на дисплее брелка отображается текущее значение температуры запуска;
• чтобы изменить значение температуры, нужно надавливать на кнопку №1 (1 нажатие = 3 оС);
• после выбора нужных температурных параметров удерживают кнопку №1 до звукового сигнала, либо дожидаются автоматического сохранения, которое происходит через 4 секунды.

Если функция автозапуска двигателя по температуре успешно активирована, то брелок издает два коротких мелодичных сигнала, а иконка с изображением ключа на дисплее брелка становится активной.

Автозапуск по будильнику

При активации данной функции двигатель автомобиля будет автоматически запущен в заданное время. Для активации функции осуществляют следующие действия:

• курсор брелка подводят к иконке с изображением часов и коротко нажимают на кнопку №1, после чего автомобиль издает один световой сигнал, а брелок – один мелодичный звук;
• на дисплее брелка высвечивается время, спустя которое двигатель автоматически запустится по будильнику;
• через 5 сек. на брелке возобновляется индикация текущего времени.

Функция автозапуска двигателя по будильнику активируется на один цикл запуска. О том, что режим успешно включен, свидетельствуют активные иконки с изображением часов и колокольчика на дисплее брелка.

Комплектация поставки сигнализации Starline A91

Комплект поставки Старлайн А91

Starline а91 dialog поставляется в расширенной комплектацией, состоящей из:

1. Руководство по установке противоугонной системы.
2. Инструкция по эксплуатации и использованию.
3. Пульт удаленного управления, оборудованный жидкокристаллическим экраном и имеющий функцию обратной связи.
4. Аккумулятор для установки в этот пульт.
5. В комплектацию входит еще один, запасной брелок. Он имеет опцию обратной связи, но экрана у него нет.
6. Управляющий модуль, выполняющий все функции.
7. Антенный адаптер с модулем.
8. Двухуровневый контроллер удара.
9. Двухсторонний скотч, предназначенный для фиксации приемопередатчика.
10. Чехол для основного пульта с экраном.
11. Силовой кабель для подсоединения приемопередатчика.
12. Провод для подсоединения к блоку управления контроллера чувствительности.
13. Кнопка для установки на капот.
14. Сервисная клавиша.
15. Температурный контроллер. Используется для удаленного старта силового агрегата при определенной температуре.
16. Главный кабель с 18-контактным штекером. Используется для подсоединения основных компонентов.
17. Силовой провод питания и электрических цепей, применяющихся для удаленного пуска мотора.
18. Кабель для соединения с центральным замком, оснащается разъемом на шесть контактов.
19. Светодиодная лампочка.

Видео обзор комплектации:

Обзор комплектации StarLine A91

Комплектация и характеристики сигнализации Старлайн А91 с автозапуском

Покупая сигнализацию Старлайн А91 (цена девайса варьируется в пределах 3500-4000 рублей), автомобилист получает целый комплект дополнительного оборудования, куда входят:

• Инструкция по монтажу и использованию охраны;
• Два фирменных брелока (основной, с ЖК экраном и запасной);
• Сменная батарейка;
• Модуль управления;
• Антенна;
• Датчик удара;
• Штатный чехол;
• Набор проводов для соединения комплектующих частей (как подключить сигнализацию к авто, мы рассмотрим далее в статье);
• Датчик для подкапотного пространства;
• Измеритель температурных режимов;
• Сервисная клавиша (где находится кнопка валет на сигнализации Старлайн А91 и как ее использовать, мы расскажем в подробной инструкции ниже).

После установке перечисленных комплектующих на свой автомобиль, владелец может использовать представленный девайс не только в качестве звуковой или бесшумной охраны, но и для:

• Управления центральным замком;
• Прогрева мотора и салона (как выставить время автоматического запуска двигателя и указать необходимую температуру нагрева, мы выясним немного позже);
• Настройки иммобилайзера.

При этом, девайс способен улавливать сигнал от брелока в 4 каналах, на расстоянии от 700 до 1500 метров. А для его питания достаточно 25 мАч, которые можно получить от 12-вольтового аккумулятора.
