Схема подключения противотуманных фар на калину своими руками • сам автоэлектрик

Содержание

Регулировка противотуманок и ПДД

Противотуманные фары относятся к дополнительному наружному освещению автомобиля и обеспечивают безопасность движения при неблагоприятных погодных условиях посредством горизонтального освещения дороги и обочины. Установка противотуманных фар на «Калину» производилась заводом изготовителем не на всех модификациях, поэтому проблема самостоятельной установки ПТФ существует в кругах автолюбителей.

Противотуманные фары – это самостоятельные световые приборы в собственном корпусе, крепятся ниже основных фар и не заменяют основной свет из-за маленькой дальности освещения. Оптимальный выбор – это ПТФ с желтым светом, который хорошо видно в тумане, он не слепит водителей встречного транспорта и подсвечивает дорожную разметку. Передние противотуманные фары мощностью 50 Вт, задние – 21 Вт. Иногда устанавливают задний красный фонарь, который хорошо виден вдалеке.

Противотуманные фары – это самостоятельные световые приборы в собственном корпусе

Противотуманные фары «Лада Калина» различные по комплектации, виду, производителю:

с плоским стеклом (если производитель Bosch – продаются парой, у аналога – нет клапана запотевания);
с выпуклым, как линза, стеклом (можно приобрести поштучно от или китайский ProSport);
сдвоенные или одинарные;
различной геометрической формы (круглые, квадратные, овальные);
для наружной установки или утопленные внутрь.

Из-за того, что на «Калину» не предусмотрена электропроводка, для установки необходимо докупить помимо самих противотуманных фар с накладками, еще и комплект, состоящий из:

• проводов в гофре;
• маркированное реле для установки в монтажном блоке;
• кнопки включения фар;
• метизов (саморезы);
• коннекторов для соединения проводов;
• инструкции по установке с электрической схемой.

Противотуманные фары Lada Kalina

Из инструментов вам понадобится:

• ключ на 8 и 10;
• плоская и крестовая отвертка (большого размера);
• кусачки;
• пластиковые стяжки для фиксации проводов;
• изоляционная лента.

Установка противотуманных фар на «Калину» может производиться как со снятием бампера (для новичков), так и без такового (с демонтажем передней части подкрылок). Если бампер решено не снимать, для удобства выкрутите руль до упора в ту сторону, с которой начинаете установку, затем смените сторону. Мы предлагаем вам универсальную, пошаговую инструкцию по установке ПТФ на «Ладу Калина», состоящую из двух этапов: работа снаружи кузова (включая демонтаж бампера), монтаж изнутри.

Нужно снять заглушку противотуманок Калины

Работу снаружи выполните в такой последовательности:

• выкрутите крепежи пор решеткой снизу бампера и в колесных арках;
• выведите бока бампера из-под арок колес и снимите его;
• с помощью плоской отвертки отогните защелки на заглушках и вытащите их;
• в образовавшиеся углубления установите приобретенные ПТФ;
• закрепите фары с помощью саморезов из комплекта установки изнутри бампера (по 3 шт. на каждую);
• установите накладки ПТФ до щелчка;
• отрегулируйте свет, после подключения электрики (с помощью рулетки и шестигранника);
• смонтируйте бампер в обратном порядке.

Внутренние работы делятся на: подключение ПТФ внутри салона, работа в моторном отсеке.

По желанию, накладки, которые идут в комплекте с фарами, можно окрасить в желаемый цвет

Подключение ПТФ начинается внутри салона:

• найдите под педалью сцепления уплотнитель, вытолкните его и протяните в отверстие проводку противотуманных фар, помогая себе проволокой;
• соедините провода ПТФ с основной проводкой стяжками;
• снимите приборную панель, чтобы добраться до монтажного блока;
• дальнейшая протяжка электрики и демонтаж зависит от места установки кнопки включения ПТФ (в промежуток между сиденьями, вместо кнопки включения кондиционера, в блок управления наружным освещением);
• снимите заглушку и установите кнопки в нужном месте (в инструкции по установке рекомендуется место на центральной консоли, слева от кнопки включения обогрева заднего стекла);
• протяните два длинных провода от кнопки включения ПТФ к монтажному блоку через панель приборов (питание кнопки подводится через розовый провод из блока предохранителей);
• выдвиньте монтажный блок насколько возможно и подсоедините к нему реле, предохранители и провода от кнопки включения по инструкции (предохранитель должен быть на 15 А, к нему и проводам ПТФ подключаем силовые контакты реле 30 и 87);
• перейдите для работы в моторный отсек;

Схема подключения ПТФ на Калину

В комплекте идет инструкция по установке:

А также схема (фото слева). Схема может быть доработана (фото справа) добавлением еще одного реле, которое не позволит гореть противотуманкам после выключения зажигания.

Схема подключения кнопки противотуманок:

Для владельцев Лада Калина с МУС схема подключения противотуманок следующая:

Распиновка контактов МУС Лада Калина:

• Контакт 1 – к ЗПТО
• Контакт 2 – кнопка управления ЗПТО
• Контакт 3 – индикатор (светодиод) состояния ПТФ (включены или выключены);
• Контакт 4 – вывод включения реле ПТФ
• Контакт 30 – 12в (постоянный + приходящий от АКБ)
• Контакт 31 – Общий минус (масса).
• Контакт 56 – К ближнему и дальнему свету фар.
• Контакт 58 – К габаритным огням.
• Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
• Контакт XZ – (+) от замка зажигания

Напомним, что другие фотоотчеты вы можете найти в разделе Тюнинг Лада Калина.

1. Предыстория этого поста. Долгострой

Как известно, в комплектации «норма» калины имеется только кнопка включения задних противотуманок в МУСе. А кнопка передних туманок отсутствует (там заглушка установлена), как и сами туманки, что не удивительно.

Были приобретены сами ПТФ с отдельной кнопкой включения туманок, и все установлено на место, где в панели предусмотрено под кнопку кондиционера.

Давно хотел активировать кнопку включения туманок в штатном модуле МУС калины. Набравшись немного опыта в радиолюбительстве, решил пойти по стопам vasilii76 . Кнопка включения ПТФ в штатный модуль МУС. Предварительно — финал..

Небольшое уточнение. Еще недавно, чуть более года назад начал использовать метод ЛУТ в изготовлении печатных плат. Мне понрвилось ) Это просто хобби.

Вот первый опыт на реальном устройстве, немного корявый конечно, на то он и первый. Фьюзбит Доктор. Исправляем AVR при неправильно прошитых фьюзах (Сборка устройства). .

Кто не верит, то вот так давным давно делал платы, да там и плат то было если с десяток наберется, и то хорошо: Печатная плата старым дедовским способом..

2. Постановка задачи

Мне нужно, чтоб: 1) была задействована кнопка включения передних ПТФ в штатном блоке2) был плавный розжиг передних противотуманных фар3) все платы размещались внутри блока МУС (соблюдалась компактность)

Первый опыт по модернизации блока МУС уже был при внедрении плавного розжига ближнего света: Плавный розжигзатухание ближнего света фар в МУС Калина. Сборка, внедрение устройства.

Пошел аналогично схеме Василия76, решил собирать дегралку ПТФ и плавный розжиг, коммутация через реле.

Нарисовал (перерисовал) принципиальную схему устройства.

Индикация включенного состояния будет параллельно запитке туманок, хотя можно было от первого полевого транзистора реализовать. (Функция запитки от полевика осталась, при желании можно переделать с незначительными изменениями)

Наверное можно было собрать на одном микроконтроллере, но программировать не умею. А если вникать, то затея с этим проектом может отложиться опять на неопределенный срок, а там может совсем угаснуть… В общем, пока есть желание, надо действовать.

Коммутация будет на автомобильном реле, вот только чем меньше реле, тем лучше. Покапался в закромах, сравнил корпуса, выбор пал на последнее (заказывал на zip2002)

3. Реализация задуманного. Изготовление печатной платы. Сборка

Нарисовал печатную плату исходя из имеющегося свободного места в МУСе. Размер платы получился 25х38х12мм.

Определился с окончательным вариантом, перенес рисунок на текстолит

Противотуманные фары для Калины можно установить и без помощи профессионалов, так как процесс достаточно прост, и, соблюдая простые рекомендации, вы гарантированно добьетесь отличного результата.

В данном обзоре мы рассмотрим как особенности монтажных работ, так и критерии выбора качественных ПТФ и основные правила настройки света, чтобы он был максимально эффективным и не слепил встречных водителей. За счет более низкого расположения и направленного пучка света противотуманки намного эффективнее в условиях недостаточной видимости

Что нужно иметь под рукой

Для выполнения работ вооружимся следующими предметами:

1. ключами на 8 и 10;
2. отвертками плоскими и крестообразными;
3. ключом на 6 граней, регулирующим распространение света;
4. изолентой, кусачками, плоскогубцами (возможно, паяльником);
5. стяжками для крепления проводки и куском прочной проволоки из стали;
6. собственно, фарами;
7. самое главное, что понадобится для ремонта — комплект для подключения противотуманных фар на Калину.

Кнопка, реле и провода с разъемами

Несмотря на то, что заглушки, которые входят в комплектацию, обычно черного цвета, вы можете покрасить их под цвет кузова, как только пожелаете. Качественные противотуманки обычно оснащены неплохими по свои характеристикам лампочками Philips.

Комплект, куда входит кнопка включения противотуманных фар Калины, а также провода, колодки и разъемы, реле включения потребуется приобрести отдельно. Однако в случае, если в вашей машине есть кондиционер, то и место под кнопку автоматически занято.

Детали для установки в передний бампер

Последовательность выполнения работ

Итак, ниже представлена подробная инструкция, воспользовавшись которой вы можете без труда оснастить свою любимицу противотуманками:

• как и в ряде других электроработ, наши действия начинаются с отключения питания от АКБ (клемма «минус»);
• теперь можно приступать к демонтажу бампера. Нам необходимо выкрутить винты и снять черные пластиковые решетки. Возможно, потребуется снятие номерного знака;

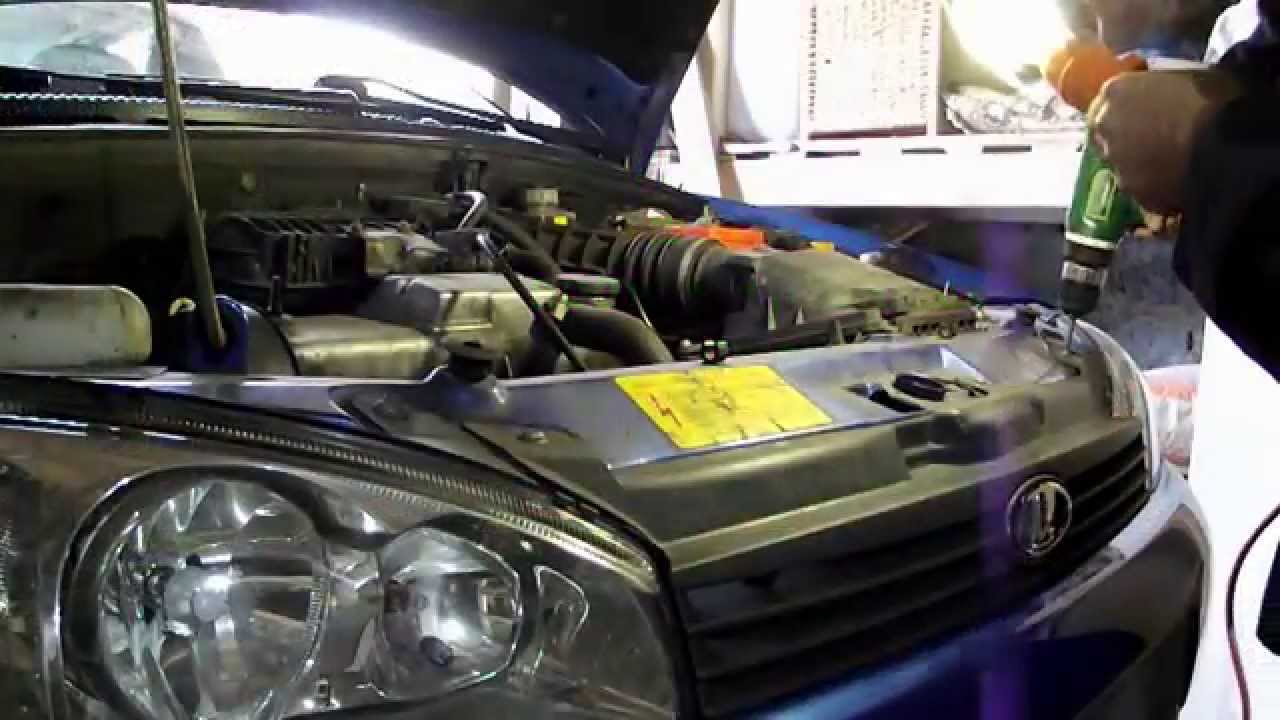

Начинаем работу по установке ПТФ

• решетки и бампер крепятся саморезами и винтами – вы сможете их нащупать руками, даже без ямы. Когда снимете бампер, то увидите, что места крепления обозначены стрелками. Это позволит в будущем выполнять такие работы гораздо быстрее;
• колесные арки дополнительно удерживают бампер 3-мя саморезами – не забудьте выкрутить их также;
• теперь можно бережно начинать выводить из-под арок боковины бампера, используя раскачивающие движения, и снимаем его целиком. Заглушки отгибайте при помощи плоской отвертки;
• сами противотуманки крепятся на тройку саморезов каждая;
• теперь нам нужно дотянуть проводку в салон (как показывает видео в этой статье). Многие рекомендуют в этом месте снять водительское колесо и арочную защиту;
• там, где располагается сцепления педаль, обнаружим то место, где провода собраны в жгутик и толкаем наружу уплотнитель;
• теперь можно протягивать проводку с применением жесткой стальной проволоки. Суть состоит в том, чтобы затянуть проводку из салона в пространство под капотом. Можно сразу предусмотреть проводку для подключения светодиодных габаритных огней, , сигнализации, дистанционного открытия капота и всего прочего, что еще не установлено;

ПТФ в сборе

вместе с фабричными будут проходить наши новые колодки проводов, после чего их можно стянуть вместе пластиковыми стяжками по типу хомутов. Если есть потребность, в этом может помочь схема подключения противотуманных фар на Калине;

Собираем фару полностью

Продолжаем наш алгоритм установки ПТФ:

• сохраняем требуемую длину для противотуманок и начинаем прикручивать к болтам отрицательные клеммы. Можно использовать для этого любые болты, располагаемые на металлических частях кузова, кроме болтов крепления картера двигателя, поскольку через них отсутствует нормальный контакт между защитой и кузовом машины;
• под решеткой радиатора удобнее будет протянуть провод к правой фаре;

Присоединение проводов

• в случае необходимости удлинения проводов делайте скрутку, а лучше даже пропаяйте это место и заизолируйте;
• мощность, которую потребляют противотуманки, требует подключения через реле, которое управляется кнопкой (см. фото);
• возьмите питание от розового проводка, что ведет к блоку предохранителей (реле К7). Оно предназначено для включения дальнего освещения, а напряжение на нем появляется только при включенном зажигании;

Установка штатных противотуманных фар на Калину 11183

• используем предохранитель на 15 Ампер;
• контакты от реле посредством проводов с сечением не меньше 0,75 мм подключаются к проводам противотуманных фар и к реле;
• после выполнения всех подключений необходимо проверить как мы собрали наш комплект и есть ли питание в цепи. Для этого подсоединим массу автомобиля и проверим, как светят фары при включении от кнопки;

Бампер с установленной фарой

осталось в обратном порядке собрать бампер, наблюдая при этом, чтобы не произошло нигде защемления проводов. Цена и степень сложности такого ремонта будут под силу любому владельцу Калины. Для того, чтобы произвести регулировку света фары, снизу есть доступ к регулировочному винту.

Лада Калина Седан reStyle › Бортжурнал › 46. Установка ПТФ (часть 1)

В очередной раз категорически приветствую Вас друзья! после закупа ПТФ «Луч» и проводкой настал таки день инсталла… теперь если что то планируется делать с машиной приходиться вначале смотреть прогноз погоды))) День инсталла выдался на субботу, т.к. в воскресенье обещались дожди…

итак начну рассказ…

Изначально планировал что устанавливать ПТФ будет электрик… Но, за пару дней до инсталла решил вначале попробовать разобраться с проводкой сам… размотал этот клубок проводов, нарыл схему подключения в интернете, странно что в комплекте её не было… и начал подключать всё по цепочке на капоте… в итоге у меня всё вышло! практически с первого раза… да и занимался я подобным первый раз в своей жизни… Убедившись что все правильно, на местах скрутки бумагой для заметок заклеил те места с указанием +это или-, куда или на что идет тот или иной провод…

вот так всё это выглядело…

Настал долгожданный день… Значит… начитавшись статей про установку ПТФ, решил что самое оптимальное и менее затратное по времени это снять подкрыльники. бампер лишний раз снимать и насиловать как-то не хотелось… Пространства со снятым подкрыльником вполне достаточно для всяких манипуляций связанных с установкой ПТФ… даже колесо не пришлось снимать.

далее устанавливаем сами ПТФ, держатся они на 3х саморезах, прикручивать с максимальным усилием… чтобы ПТФ ку не шатало и не болтало… во время езды. любое свободное колебание ПТФ, приведет к тому что пучок света с ПТФ будет носиться из края в край на каждой яме или кочке…

после установки цепляем массу

Закончив с установкой ПТФ с водительской стороны проделываем все аналогичное и пассажирской стороны…

Принцип работы

Прежде чем своими руками браться и устанавливать купленный комплект ПТФ на автомобиль, следует разобраться в принципах работы противотуманок, а также выяснить, что по данному вопросу рекомендует автопроизводитель .

Совет: нелишним будет с покупкой противотуманок заказать и изготовление наклеек на фары. Они уберегут стекла от веток и стеблей растений, а также от летящих из-под колес камней.

Технические требования

Действующие правила предписывают, что противотуманные фары должны работать только с габаритными огнями или ближним светом фар (см. также статью Схема проводки ВАЗ 21099: карбюратор с «Евро» панелью). В первую очередь это обусловлено действующими требованиями безопасности дорожного движения.

Второй момент, на который следует обратить внимание – место установки, определяемое положениями ГОСТ 8769-75:

1. От дороги – не ниже 250 мм;
2. От внешних габаритов – не ближе 400 мм.

Обратите внимание! Кроме того, пунктом 2.3.4. определено, что ПТФ должны излучать только белый либо только селективно-желтый свет

Но обязательно одинаковый для обеих фар, смонтированных на данном транспортном средстве.

Технические особенности

В настоящее время существуют два основных типа ПТФ, применяемых на Лада Калина, у которых:

1. Формирование светового пятна осуществляется на стекле фары благодаря нанесенным на него рискам. Такие ПТФ считаются классическими и в обиходе называются – фара с отражателем;
2. Формирование светового пятна осуществляется в выпуклой (параболической) линзе, установленной вместо стекла. Считается более прогрессивной, поскольку комплектуется галогеновыми или ксеноновыми лампами. В обиходе называются линзованными.

Ремонтные работы

Чтобы установить своими руками на Калина 2 некоторые вышеперечисленные модели, потребуется переделать крепления. В противном случае можно выбрать:

• туманки от Bosch — немецкая оптика укомплектована качественным стеклом. Для таких противотуманных фар характерна дальность света;
• оптика от «Луч» — низкая цена и качество;
• туманки «ProSport» (китайский производитель);
• продукция от «Киржач» (линзованные фары).

В комплекте с противотуманными фарами идут заглушки и накладки. Чтобы установить на Лада Калина 2 новые светодиодные либо противотуманные фары, потребуется:

• комплект оптики;
• проводка;
• реле;
• кнопка;
• предохранитель с держателем;
• стяжки.

ПТФ необходимо устанавливать в штатные отверстия. В противном случае фары располагают симметрично по отношению к продольной оси (выше 25 см от асфальта и на расстоянии до 40 см от плоскости бокового габарита). Мощность осветительного прибора должна находиться в пределах 50-60 Вт. На цоколе лампы должны быть следующие обозначения: H-3, H-1.

Перед тем как подключить ПТФ, рекомендуется определиться с методом установки оптики:

• с предварительным демонтажом бампера;
• без проведения демонтажных работ.

Установка противотуманных фар на Калине

Противотуманные фары (противотуманки) — это дополнительные источники света, применяемые на транспортных средствах. Благодаря им водитель лучше видит дорогу в любое время суток в условиях плохой видимости из-за погоды (туман, снег, дождь).

Их устанавливают на транспорт вместе с основными фарами. Водители должны иметь в виду, что такие фары не заменят ближний свет, так как у них небольшая дистанция освещения.

Наиболее эффективные фары с желтым свечением — они более заметны в темноте, не слепят встречных автомобилистов и лучше освещают туман. Противотуманки это отдельные световые приборы в собственном корпусе. Они монтируются чуть ниже основных фар.

Главное свойство таких фар — распределение светового потока. Противотуманки есть не в каждом автомобиле, их приходится докупать.

Плохие метеоусловия всегда были испытанием для водителей. Они ухудшали обзор водителя и мешали правильно оценивать дорожные условия. Многие водители, на свой страх и риск, ездили на большой скорости без противотуманок — в итоге, многие попали в ДТП. Главный помощник, который создает безопасность в таких условиях — это светосигнальная система автомобиля.

Противотуманные фары освещают дорогу всего на 10 метров, но и этого вполне достаточно для безопасного передвижения. Также они подсвечивают обочину дороги (что очень выручает на извилистых дорогах) и дорожную разметку.

Такие фары выручают и без тумана, в темноте они прекрасно видят узкую дорогу с резкими поворотами. Некоторые автомобилисты устанавливают сзади противотуманный красный фонарь, который очень приметен издалека.

Свет ПТФ Osram LEDriving FOG — Кузовная студия 31

Цена противотуманных фар

• Киржач;
• Луч;
• Bosch;
• Prosport.

По внешнему виду фары бывают:

• сдвоенными;
• круглыми;
• квадратными;
• овальными.

Примерная цена противотуманок — от 1500 рублей. Можно их установить самостоятельно в гараже? с помощью инструкции, дополнительных инструментов и свободного времени. Если ничего такого нет в распоряжении — лучше обратиться в СТО. В любом сервисе свой прейскурант на услуги, в частности, на установку ПТФ. В среднем выходит от 3000 рублей.

Установка противотуманных фар

Для начала нужно приобрести набор ПТФ (2 фары + 2 рамки) и набор для установки ПТФ (реле ПТФ, кнопка включения, провода, саморезы, коннекторы и инструкция).

Кроме этого понадобятся:

• отвертки крестовая и плоская;
• гаечный ключ на 8 и 10;
• щипцы;
• изолента;
• нейлоновые стяжки.

Универсальная пошаговая инструкция по установке ПТФ на Ладу:

1. Открутить крепительные детали и стянуть бампер.
2. Отогнуть защелки плоской отверткой и достать заглушки. Прикрепить каждую противотуманную фару 3 саморезами.
3. Внутри машины под педалью сцепления вытолкнуть уплотнитель и вытянуть провода ПТФ.
4. Добавить провода ПТФ к основным, остальные провода закручиваем стяжками.
5. Минусовые клеммы крепим к болтам на кузове автомобиля.
6. Установить управляющую кнопку с реле на приборную доску, подключить к реле розовый провод из блока предохранителей.
7. Предохранитель должен быть на 15 А. К нему и проводам ПТФ подключаем силовые контакты реле 30 и 87.
8. Проверить правильность установки и включить фары кнопкой. Если все сделано правильно — фары горят.
9. Аккуратно собрать бампер, дабы не зацепить провода и не растерять деталей. Перепроверить работоспособность системы освещения.

Установка штатных противотуманных фар на Калину 11183

Итог установки

После установки противотуманных фар можно настроить направленность и насыщенность освещения. Машину достаточно поставить на расстоянии 5 метров от стены на ровный пол.

Прикрываем одну фару картонкой или тряпкой (как глаз у окулиста) и крутим наладочный винт, пока верхний уровень луча не будет на 50 мм ниже уровня фар. То же проделать с другой фарой. Самая точная настройка делается в автосервисе с помощью реглоскопа.

Любой транспорт, не только автомобиль нуждается в противотуманных фарах. Кто знает, возможно они уже спасли вам жизнь, а вы даже не подозреваете об этом. Они так же, как и основные фары, нуждаются в уходе и техосмотре. Меняйте лампы, если они перегорели. Любите и цените свой транспорт, и он будет вам служить долго и исправно.

Итог установки

После установки противотуманных фар можно настроить направленность и насыщенность освещения. Машину достаточно поставить на расстоянии 5 метров от стены на ровный пол.

Прикрываем одну фару картонкой или тряпкой (как глаз у окулиста) и крутим наладочный винт, пока верхний уровень луча не будет на 50 мм ниже уровня фар. То же проделать с другой фарой. Самая точная настройка делается в автосервисе с помощью реглоскопа.

Любой транспорт, не только автомобиль нуждается в противотуманных фарах. Кто знает, возможно они уже спасли вам жизнь, а вы даже не подозреваете об этом. Они так же, как и основные фары, нуждаются в уходе и техосмотре. Меняйте лампы, если они перегорели. Любите и цените свой транспорт, и он будет вам служить долго и исправно.

Противотуманные фары являются незаменимым помощником любому водителю, который оказался в пути в условиях ухудшившейся видимости. Напомним, что эти фары в большинстве случаев конструктивно располагаются ниже основной оптики. Производители помещают их в специальные ниши, выполненные в бампере (касается переда авто). Такое размещение вызвано природной особенностью тумана (стелиться в 30-60 см над земной поверхностью). Поэтому данные фары призваны освещать дорожное полотно именно на таком низком уровне. Если плохие условия видимости отсутствуют, то данная оптика своим включением помогает водителю лучше обозначить свой автомобиль.

Для Лада Калина производитель также предусмотрел возможность использования противотуманной светотехники. Эти приборы со временем подвержены износу, поскольку на них оказывают прямое воздействие наружные атмосферные факторы.

Наш материал поможет владельцам Лада Калина, которых постигает факт выхода из строя ПТФ. Здесь будут рассмотрены моменты, связанные с действиями, посредством которых можно достичь устранения данной неисправности. Также многих интересует вопрос как установить фары. Установка своими руками возможна.
