Признаки неисправности карбюратора Solex

Перед тем, как выполнить регулировку карбюратора на автомобиле ВАЗ 2109, необходимо ознакомиться с сопутствующими неисправностями, чтобы не выполнять ремонт агрегата просто так.

Итак, поводом, после которого идет настройка карбюратора ВАЗ 2109 считают:

  • Слишком богатая топливная смесь . Опытные автомеханики знают, что для идеального соотношение топлива и воздуха необходима величина 1 к 15. Это значит, что для сгорания 1 кг топлива, необходимо 15 кг воздуха. Если смесь называют богатой, это значит, что уровень топлива превышает номинальный.

Симптомы: двигатель плохо запускается, черный дым из выхлопной трубы, свечи с черным нагаром и прострелы в выхлопной системе. Система подачи топлива быстро засоряется.

Слишком бедная топливовоздушная смесь . Обеднение смеси – означает, что топлива подается в слишком малом количестве. Из-за этого автомобиль проигрывает в динамике и увеличивает количество подаваемого топлива. В некоторых случаях наблюдается экономия бензина, но быстрее выходят из строя свечи зажигания. Обеднение смеси сопровождается увеличением холостых оборотов двигателя.

Следующие признаки можно назвать следствием предыдущих и это:

  • Неустойчивые обороты холостого хода;
  • Повышение расхода топлива;
  • Ухудшение пусковых свойств;
  • Снижение приемистости двигателя.

Принцип работы карбюратора и системы подачи топлива вынуждает автовладельцев выполнять такую процедуру, как регулировка карбюратора ВАЗ 2109 выполнять, как минимум, раз в полгода. Механизм на машине с карбом нужно смазывать раз в месяц, в отличии от авто с впрыском, где есть форсунки. Регулируется все предельно просто.

Что потребуется для установки центрального замка на 2 двери?

  1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
  2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
  3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
  4. Хомуты пластиковые — штук 10, можно больше, «про запас».
  5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам. 2)

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

Читать дальше: Прошивка мозгов на машине

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

Особенности работы штатного иммобилайзера Нива Шевроле

Если иммобилайзер не получает верный код от транспондера ключа зажигания, то запуск двигателя блокируется. Тем самым иммобилайзер препятствует возможному угону автомобиля — запустить движок может лишь обладатель ключа с верным кодом. В этом состоит его отличие от других противоугонных систем — иммобилайзер лишь препятствует запуску мотора, но не защищает другие системы автомобиля от несанкционированного проникновения и использования.

Модель АПС-6 также выполняет дополнительные функции — с помощью зуммера предупреждает об оставленном ключа в замке зажигания или не выключенных габаритных огнях, управляет задержкой выключения плафона внутреннего освещения, позволяет функционировать стеклоподъемникам при выключенном зажигании.

Вникая в суть принципов функционирования штатной противоугонной системы, установленной на рассматриваемой модели, констатируется простота действия. Мотор запускается после получения команды с ЭБУ транспортного средства. В это время происходит инициализация ключа-брелока блоком управления, запуск разрешается. Ключ-метка должен находиться в зоне покрытия ЭБУ.

Штатный иммобилайзер Niva предназначен для противодействия злоумышленникам, целью которых является угон машины. Принцип работы устройства также заключается в управлении блокировкой работы двигателя. Попытка доступа к транспортному средству, его угон будут блокированы. Настройка штатного иммобилайзера выполнена таким образом, что в определенный момент времени отключается насос, нагнетающий в систему топливо, в мотор не подается воздух. Машина обездвиживается, действия злоумышленников по угону затрудняются.

Блокировка движения машины реализуется двумя способами, имеющие различную скорость блокирования:

  1. Штатный иммобилайзер подает мгновенные сигналы. Двигатель автомобиля Шевроле Нивы блокируется при попытке запуска ключом отличным от оригинала. Автомобиль обездвиживается.
  2. По второму варианту машина заводится, начинает движение, но через некоторое время мотор блокируется и глохнет. Остановка на оживленной дороге вынуждает вора ретироваться.

Теперь разберемся, как же Шевроле Нива распознает владельца, сигнализация не препятствуют запуску мотора. В этой модели существует 2 способа распознавания:

  1. Один из них относится к контактному. Суть его состоит в том, что определяется правильность ключа-брелока, вставляемого в замок зажигания. Для Шевроле Нивы сконструировано множество замков, в различных исполнениях, то подобрать искомый ключ очень сложно.
  2. Второй вариант относится к бесконтактному способу распознавания. При этом варианте ИММО распознает чип ключа зажигания, подает сигнал ЭБУ, разрешающий выполнить запуск силовой установки. В этом варианте предусмотрена настройка надежного управления распознаванием с дистанции. Для этого иммобилайзер сигнализации оснащается более мощным приемопередатчиком. Шевроле Нива определяет владельца с расстояния 500 – 1 000 м. С удалением владельца автомобиля на значительное расстояние блокировка выполняется в автоматическом режиме. Этот способ подчеркивает надежность управления охранной системой.

Особенности монтажа

Закрепите блок управления сигнализацией с правой стороны от щитка приборов Нивы. Соедините «массовые провода». Подключение простое, подробно показано в инструкции.

Где и как подключить центральный замок к сигнализации(Нива Шевроле 2018)Где и как подключить центральный замок к сигнализации(Нива Шевроле 2018)

  • зажигание;
  • питание;
  • модуль обхода;
  • стартер.

Рассмотрим точки подключения противоугонной системы на Ниву Шевроле 2013 года:

  • на замок зажигания идёт розовый провод 12;
  • зажигание — синий/чёрный;
  • стартер — красный провод;
  • поворотники – синий, сине/красный;
  • на ручной тормоз — коричневый/синий;
  • тахометр – чёрный/синий.

Точки подсоединения сигнализации на Ниву Шевроле октября 2016 года базовой комплектации.

  1. На концевики дверей – белый/чёрный провод на стойке водителя (через диод).
  2. Концевой выключатель багажника – белый/чёрный на плафоне (через диод).
  3. Концевой выключатель капота подсоедините своим проводом.
  4. На поворотники – синий, синий/чёрный в пороге шофёра.
  5. Центральный замок: синий – открывание, коричневый – закрывание, протяните минусовой провод.

При подключении моделей Томагавк 10.1, 9.7, 7.1, 9.9, 9.5, 7.2, 9.3, CL 550, LR 950 LE, LR 1010 LC, Q9, S 700, G 9000, Z1 на Шевроле Ниву в новом кузове обратите внимание на следующие моменты

  1. Все работы по монтажу разделите на несколько частей и рассмотрите их по отдельности.
  2. Блок управления сигнализацией соедините с датчиком удара, светодиодом и кнопкой «Валет».
  3. Выводы охранной системы наиболее трудоёмкая и ответственная часть. Поэтапно подключите провода к катушке реле, клемме аккумуляторной батареи, поворотникам, сирене, кнопке открытия багажника, концевому выключателю стояночного тормоза, замку зажигания, концевым выключателям дверей, капота, багажника.
  4. Соединив в едино всю систему, выберите место для размещения в машине. Более подробное описание каждого этапа вы найдёте в инструкции по эксплуатации.

Все работы по монтажу и соединению делятся на два этапа. Блок управления сигнальной системой соединяют с датчиком удара, светодиодом, чтобы он начал правильно работать. Поскольку выводы контактов охранной системы — это наиболее трудоемкая и ответственная часть работы, необходимо поэтапно подключать проводники к реле аккумуляторной клеммной батареи.

Вкратце об установке сигнализации:

  1. Сначала в Ниве необходимо демонтировать накладку рулевой колонки, для этого потребуется открутить пять саморезов и два болта.
  2. Теперь вам нужно будет получить доступ к управляющему устройству — блоку, для этого нужно выкрутить два самореза на панели, которые закрывают девайс, и один саморез, который фиксирует модуль. Устройство демонтируется, от него нужно отключить все провода.
  3. Затем производится демонтаж приборной панели. Чтобы сделать это, выкрутите четыре самореза, причем два из них расположено под заглушками. Саму приборку необходимо будет извлечь.
  4. Теперь устанавливаем непосредственно составляющие новой противоугонной системы. Для этого сначала установите сирены, температурный контроллер, а также концевик капота в моторном отсеке. Датчик температуры должен быть установлен в непосредственной близости с двигателем — так он будет передавать наиболее точные данные (разумеется, если этот контроллер идет в комплекте). А сирену нужно поставить так, чтобы на нее не воздействовали влага и высокие температуры, рупором вниз.
  5. Следующим этапом будет монтаж антенного адаптера — он ставится за приборной панелью или в верхней части лобового стекла. Диодный индикатор следует также вмонтировать в районе антенные или на левой стойке авто. Что касается датчика удара, то оптимальней всего его установить на кронштейн рулевого вала. Также на этом этапе осуществляется установка и сервисной кнопки — ее желательно установить в удобное, но недоступное для преступника место.
  6. Далее, устанавливается управляющий модуль сигналки — в районе приборной панели.
  7. После этого вам остается только произвести подключение проводов и настроить датчик удара, чтобы он не срабатывал без необходимости. Проводка подключается в соответствии со схемой, которая идет в комплекте.

Ставим автозапуск своими руками

Прежде чем приступить к монтажным работам автозапуска на ВАЗ, необходимо подготовить все для этого востребованное. Поставить одну сигнализацию будет недостаточно, здесь потребуется долгая и кропотливая работа. Для воплощения, задуманного в реальность, потребуется подготовить следующее:

  • сигнализацию с автозапуском, в данном случае можно использовать самую простую модель от производителя StarLine;
  • отдельно покупается датчик температуры, а также контроллер;
  • небольшой электрический привод, можно использовать от ладовского омывателя;
  • тонкий трос, желательно мягкий из меди или алюминия, но лучше отдать предпочтение медному варианту;
  • проводка в необходимом количестве, лучше подготовить с запасом;
  • помимо этого потребуется терпение, так как настройка оборудования и автозапуск для карбюратора – это долгий и кропотливый процесс работы.

Схема установки автозапуска на карбюратор

Приступить к сборке можно с отключения ручного подсоса, который установлен на любой вазовский карбюраторный двигатель. При этом трос можно не вытаскивать, а надежно закрепить его под капотом. Велика вероятность, что в будущем он на что-либо сгодится. Если у вас на авто стоит автоподсос, то его предстоит разобрать полностью. Карбюратор полностью разбирается, и из него извлекаются все датчики. Последним шагом перед сборкой станет переключение привода подачи на наружный.

Этапы установки автозапуска своими руками на карбюратор

Чтобы установить на карбюраторный двигатель запуск с сигналки, предстоит последовательно проделать следующий ряд действий:

  1. Прежде всего, размещаются по своим местам все составные части конструкции. Электропривод можно установить на стенку двигателя. Датчик температуры монтируется на движок. Не стоит использовать старый датчик, так как велика вероятность допустить ошибку. Микроконтроллер предстоит поставить рядом с электродвигателем, хотя в некоторых ситуациях лучше его прикрепить на карбюратор.
  2. При помощи подготовленного ранее троса, движок соединяется с заслонкой.
  3. Все части подсоса следует соединить с микроконтроллером, который в свою очередь имеет непосредственное подключение к сигналке.
  4. Далее следует пробный тест, если система дала отклик, то можно переходить к следующему этапу, если отзывов в карбе не последовало, то предстоит перепроверить все подключение заново.
  5. Вся система тестируется, доводясь при этом до идеала. На микроконтроллере предстоит поменять несколько режимов работы с учетом показателей температурного датчика. Также следует максимально подогнать длину троса. Как только система отработана, можно производить первый пробный запуск.

Завершающий этап работы по установки автозапуска

Осуществить полноценный запуск движка с помощью брелока можно лишь после установки сервопривода воздушной заслонки. Прибор, как правило, ставят на стенку моторного отсека, кто-то наоборот старается монтировать элемент непосредственно на карбюратор. Установив этот элемент, можно забыть про положение воздушного заслона. Данный прибор выпускается под торговой маркой «Садко». Модель изготавливается в двух видах:

  1. Стандартная комплектация, которая имеет в составе микроконтроллер, блок управления, трос, электропривод и температурный датчик.
  2. Максимальная комплектация, в чьем составе присутствуют все перечисленные ранее приборы, а также некоторые дополнения.

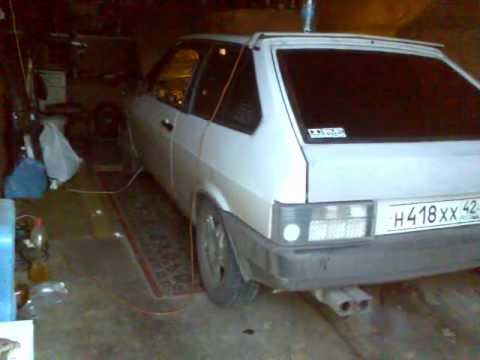

Автозапуск  ВАЗ 2108 "СилычЪ" СадкоЪАвтозапуск ВАЗ 2108 «СилычЪ» СадкоЪ

Особенности монтажа

Закрепите блок управления сигнализацией с правой стороны от щитка приборов Нивы. Соедините «массовые провода». Подключение простое, подробно показано в инструкции.

А еще интересно: Датчик распредвала Шевроле Нива

  • зажигание;
  • питание;
  • модуль обхода;
  • стартер.

В конце монтажа сигнализации проведите настройку датчика удара и параметров автозапуска двигателя транспортного средства.

Рассмотрим точки подключения противоугонной системы на Ниву Шевроле 2013 года:

  • на замок зажигания идёт розовый провод 12;
  • зажигание — синий/чёрный;
  • стартер — красный провод;
  • поворотники – синий, сине/красный;
  • на ручной тормоз — коричневый/синий;
  • тахометр – чёрный/синий.

Точки подсоединения сигнализации на Ниву Шевроле октября 2016 года базовой комплектации.

  1. На концевики дверей – белый/чёрный провод на стойке водителя (через диод).
  2. Концевой выключатель багажника – белый/чёрный на плафоне (через диод).
  3. Концевой выключатель капота подсоедините своим проводом.
  4. На поворотники – синий, синий/чёрный в пороге шофёра.
  5. Центральный замок: синий – открывание, коричневый – закрывание, протяните минусовой провод.

Правильная установка

Процедура установки производится так:

Отключите зажигание в машине, откройте капот и обесточьте бортовую сеть. Для этого ключом ослабьте зажим на клемме аккумулятора и отсоедините ее. Все работы осуществляются при отключенной бортовой сети, чтобы не допустить возможного замыкания и перепада напряжения.
Затем надо обеспечить доступ к месту монтажа блокиратора. Устанавливать его в тоннеле рядом с правой ногой водителя — не самый надежный вариант. Лучше разместить блокиратор на рулевой колонке. Для этого демонтируйте часть облицовки, открутите все саморезы, которые фиксируют пластиковые накладки, и снимите их. Убедитесь, что в месте монтажа нет движущихся элементов, их воздействие может вывести из строя блокиратор. Обеспечьте доступ для укладки проводов к месту установки девайса.
На следующем этапе производится монтаж основного управляющего блока. Зафиксируйте его на месте. Во время движения на модуль не должны оказывать воздействия вибрации, иначе устройство выйдет из строя. Надежно закрепите его посредством саморезов

Важно, чтобы иммобилайзер был замаскирован, это позволит предотвратить его отключение в случае взлома и незаконного проникновения в авто. Можно спрятать устройство в жгут штатной проводки.
К месту монтажа укладываются все провода, которые идут в комплекте

В зависимости от модели иммобилайзера количество кабелей отличается. Они могут использоваться не только для блокировки силового агрегата, но и для управления другими системами и узлами. Если устройство не бесконтактное, то надо подключить провода ко всем механизмам начиная от замка зажигания и заканчивая вспомогательными системами. Для этого используется схема, которая входит в комплектацию.
На следующем этапе производится монтаж блокировочных реле или датчиков, здесь все зависит от типа блокиратора.
В салоне авто устанавливается диодный индикатор. Есть два варианта установки — скрытая и открытая. Иногда открытый монтаж лампочки позволяет отпугнуть потенциальных угонщиков. Но некоторые автовладельцы выбирают скрытый вариант установки, тогда преступник не будет знать о наличии ИММО и блокировка двигателя может сбить его с толку. Злоумышленнику потребуется время для поиска блокиратора и его отключения.
На последнем этапе производится процедура программирования и обучения блокирующего устройства. Процесс осуществляется в соответствии с показателями, которые указаны в сервисном руководстве.

О самостоятельном монтаже блокиратора рассказал автоэлектрик Сергей Зайцев.

Устанавливают иммобилайзера в следующем порядке:

  1. Обесточивают бортовую сеть авто, отключая соответствующую клемму аккумуляторной батареи.
  2. Установка устройства на рулевой колонке считается надежным вариантом. Для этого снимаются элементы пластмассовых панелей и выбирается место для монтажа, удаленное от движущихся механизмов.
  3. Монтируется центральный управляющий блок. Способ его фиксации должен предотвращать передачу вибраций на блок во время поездок, иначе блок быстро сломается. Размещение блока должно быть скрытным. Например, в жгутах заводской проводки.
  4. Укладывается проводка, которой комплектуется устройство. Провода подключаются к блоку управления, к замку зажигания и другим вспомогательным системам по схеме, разработанной изготовителем устройства.
  5. Согласно той же схеме проводится монтаж реле блокировки и датчиков.
  6. Внутри салона размещается светодиодный индикатор открытым или замаскированным способом. Открытая установка индикатора в ряде случаев может отпугнуть потенциального угонщика. Скрытая установка может сбить с толку злоумышленника и заставить его искать блокиратор, а затем и отключить его.
  7. В заключении устройство программируется и обучается согласно инструкции завода-изготовителя иммобилайзера.

После установки и подключения все демонтированные пластмассовые элементы облицовки устанавливаются на свои места.

Пошаговая инструкция

Набор защитной системы

Из-за лишних временных затрат автовладельцы зачастую отказываются монтировать активаторы в задние двери своего транспортного средства. Однако данная процедура не является сложной. Первоначально потребуется демонтировать фиксирующую пружину. Выполнить это можно 2 способами:

  • снимая замок,
  • с помощью тонкой слегка загнутой отвертки, не демонтируя замок.

В противном случае из-за тугого хождения тяги активатор не сможет справиться с оказываемой на него нагрузкой. Устанавливать электропровод нужно в области механического замка. Для этого потребуется сделать отверстие для фиксации задней части данной установки и 2 отверстия — для пластины. Допускается расположение электропривода в обратном направлении. В этом случае монтаж сигнализации на ВАЗ 2107 своими руками предусматривает использование 2-х пластин.

Шток активатора фиксируется к тяге с помощью болтов. Что касается прокладки самого провода, то для этого потребуется сделать в задних дверях отверстие, диаметр которого будет совпадать с аналогичным показателем резиновой втулки. Делать это нужно на 95-100 мм ниже, чем расположена нижняя часть верхней петли задней двери. Также потребуется в ней сделать соосное отверстие.

Далее устанавливаем провода под капот. Их прокладывать нужно через уплотнитель. Для этого в месте прохождения трубки гидрокорректора фар делается отверстие. Сирена и концевой выключатель крепятся на монтажную слегка согнутую пластину.

Нива Шевроле. Замок зажигания. Ремонт механизма.Нива Шевроле. Замок зажигания. Ремонт механизма.

Отключение иммобилайзера Нива Шевроле с мозгами BOSCH MP7.0Отключение иммобилайзера Нива Шевроле с мозгами BOSCH MP7.0

Защита от угона Шеви-Нивы: StarLine A93 + иммобилайзер i95Защита от угона Шеви-Нивы: StarLine A93 + иммобилайзер i95

Система управления двигателем ВАЗ-21214

Проверка сигнализации — обязательный этап монтажа системы. Без проверки вы не можете быть уверены в полноценной защите своего автомобиля.

Подробное описание и демонстрация функций противоугонной системы с автоматическим запуском мотора на Ниве приведены на видео ниже (автор ролика — канал MagicSystemsOfficial).

Проверка сигнализации — обязательный этап монтажа системы. Без проверки вы не можете быть уверены в полноценной защите своего автомобиля.

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*;

4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода;

11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса;

22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива;

31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугон­ной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажи­гания;

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя;

4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомо­бильной противоугонной системы; 6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки;

Сигнализация на Ниву с автозапускомСигнализация на Ниву с автозапуском

11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода; 14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем;

22 — реле включения электробензона­соса; 23 — реле включения электровентиляторов; 24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки;

30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной систе­мы; в -датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — элект­робензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

Chevrolet Niva Шеви «Панда» › Бортжурнал › Подробненькая установка starline a91 на ниву шевролет

И так пособие по установке

У сигнализаций starline на официальном сайте много карт установки на большое кол во автомобилей

По пособию немного разъясню т.к. Там написанно поверхностноИ так разберем все но пунктикам :1- сникаем кожух рулевой колонки( выкручиваем 5 саморезов и 2 винта) по инструкции фото (1.1-1.3)2- откручиваем 2 саморезапанели закрывающей монтажный блок (фото 2.1-2.2)отсоединяем от монтажного блока все фишки.

4-устанавливаем сирену, датчик температуры и концевик в удобное для вас место)у меня это отверстия в рамке около фары)

( он идет в комплекте) фото 4.1 для провода на концевик понадобится клема( мамка)

5- устанавливаем антенный блок фото 5.1 вам понадобится снять левую накладку на стойку, светодиод куда вам понравится фото 5.2 , и датчик удара как показано на фото 5.3 Обязательно обезжирить

6- блок сигнализации пока не крепим

7-подключаем концевики массу и открытие и закрытие цз -провод массы ( в моем случаее черный провод из колодки Х3 ( не забудьте перекусить перемычку от черного провода это режим механической кпп) на штатном блоке цз

закрытие -разрезаем ( синий провод находится радом с синим с черной полоской) к нему подключаем от сигналки провода от Х2 зеленый к проводу который идет на цз а зеленый с черной полоской от Х2 с концу который пошел на мотор стеклоподъемников

Штатный иммобилайзер. Секрет угона. Часть 1.Штатный иммобилайзер. Секрет угона. Часть 1.

Открытие- разрезаем желтый с синей полосой на штатном цз фото 7.3 к нему подключаем от Х2 синий с черной полосой к цз и синий к концу который уходит на мотор.

Не забываем раскусить перемычку наХ2 красно черный провод

Откусываем на цз концевик вод двери ( белый с синей полосой фото 7.5) конуевик задних дверей(белый с черной полосой фото 7.6) концевик передней правой двери (желтый с черной полосой ) подключаем все эти 3 провода к Х3 сине черному проводу(вход дверей -) на схеме указан

Концевик капота установленый ранее подключаем к Х3 ораньжево серому с нимже под капот выходит серый на сирену подключается к красному на серене)

8-подключаем поворотники ( фото 8.1-8.3) на красной фишке щика приборов не разрывая к стнему подвязываем зелено желтый а к синиму с красной полосой зелено черный от Х3Фото 8.1)

на белой фишкестояночный тормоз ( фото8.2) к нему не разрезая от Х3 оранжево-фиолетовый,

тахометр фото 8.3 коричневый с красной полосой не разрвая к нему от Х3 серый с черной полосой

9- модуль обхода штатного имобилайзераВ разрыв белого провода фото 9 подвязываем разрыв черного провода который шел в комплекте с модулем обхода так же в модуль вставляем 2 ой ключ от зажигания

10- стартер зажигание и питаниеК проводам которые идут на замок зажигания подвязываем провода из колодки Х1К проводу зажигания( синий с красной полосой фото 10.1) подвязываем желтый от Х1К проводу стартера ( красный толстый и тонкий фото 10.2) подвязываем черно желтый толстый из Х1К проводу постоянного плюса ( коричневый фото 10.3) подвязываем красный толстый от Х1

11- настраиваем по инструкции длительность прокрутки стартера и контроль работы двигателя по схеме

сигналка на нивусигналка на ниву

сигналка на нивусигналка на ниву

12 проверяем работу системы и собираем все в обратной последовательности)

Точки подключения автосигнализации на Нива Шевролет 2010 года

Масса и все кабели ЦЗ Кабель, о котором мы говорим, является силовым и обычно покрыт жёлтой изоляцией. Схема подключения дополнительной сигнализации Чтобы управлять всеми замками, а не только актуатором водителя, нужно реализовать следующий вариант подключения: Управление штатным ЦЗ, схема Перечислим особенности этого варианта: Контакты реле, встроенных в основной блок, включаются в разрывы сигнальных проводов см.

Этот выход управляет ещё одним, третьим по счёту реле. Поговорим о том, зачем дополнительное реле здесь нужно.

Если его изъять, мы увидим, что замки пассажиров не открываются с брелока. В принципе, такой вариант тоже является приемлемым: Предохранитель на 15 Ампер, показанный на схеме, включен последовательно с кабелем, подводимым к актуаторам.

Проводить подключение без использования предохранителя категорически запрещено.

Одновременно с чем, обмотки реле необязательно защищать пред-колбой. Это же относится к сигнальным проводам, то есть, к нормально разомкнутому контакту отпирающего реле.

Авто-помощь

Многие владельцы этого автомобиля жалуются на проблемы штатной сигнализации. Почему-то они случаются в самый неподходящий момент, и ставят перед владельцами машины кучу проблем. Ладно, если только машина не ставится под охрану, а бывает и так, что сирена не умолкает длительное время, чтобы её отключить, отсоединяют клеммы от аккумулятора.

Где искать причины

Опытные автоэлектрики советуют в первую очередь проверить исправность предохранителей. Проверяют F10, он отвечает за дистанционное управление блокировкой дверей автомобиля, расчётный ток не более 20 Ампер. Также подвергают проверке F17, он относится к контрольной лампе состояния противоугонной системы, его ток небольшой, всего 7,5 Ампер. Прибор F20 относится к блоку управления противоугонной системой, его ток также всего 7,5 Ампер.

Если нет никакой реакции на манипуляции с пультом управления, следует в первую очередь проверить его работоспособность, а именно элементы питания, и при необходимости их заменить. В некоторых случаях могут сбиться установленные настройки охранной системы, которые нужно восстановить. Блок управления охранной системой можно перепрограммировать. Говорить об этом сегодня не будем, информация об этом имеется в инструкции по эксплуатации машины.

Что ещё может подвести

Однако, чаще всего сбой происходит в какой-то одной функции сигнализации. В таком случае следует разбираться с конкретной схемой этой системы. Как и другие электронные изделия, «сигналка» не любит окисленных контактов и обрывов проводов. Они могут быть как в самом блоке управления, так и в концевых выключателях, других датчиках устройства.

Блок управления охранной системой находится за монтажным блоком с предохранителями, его придётся демонтировать, чтобы проверить контакты. Передняя дверь водителя открывается чаще всего, поэтому и проблемы возникают именно в ней. Провод может перетереться, оголиться и замыкать на массу, а это приведёт к включению сигнальной лампы в салоне, а иногда может включиться сирена.

Такая проблема может возникнуть после попадания обильного количества влаги на концевые выключатели. Вылечить её можно заменой резиновых уплотнителей и просушкой залитых мест. На работу штатной охранной системы сильно влияет самостоятельная установка дополнительных электронных элементов. Если это сделано не квалифицированно, могут возникнуть нештатные ситуации.

Штатная охранная система представляет собой сложное электронное устройство поэтому, если опыта работы с такими системами нет, лучше всего обратиться за помощью к специалистам.

Оцените статью
Рейтинг автора
5
Материал подготовил
Илья Коршунов
Наш эксперт
Написано статей
134
Добавить комментарий
