Сколько лампочек в приборной панели ваз 2107
ГлавнаяВаз 2110Сколько лампочек в приборной панели ваз 2107Перегорание ламп в приборной панели автомобилей ваз обычное дело, так как установленные там обычные нитиевые лампы имеют достаточно небольшой срок службы. Постоянная вибрация и связанное с новыми правилами почти непрерывная их работа так же не добавляют им ресурса.Для замены ламп необходимо разобрать панель приборов и снять щиток.Как и во всех случаях, связанных с ремонтом электропроодки, необходимо прежде всего отключить аккумулятор, путем снятия минусовой клеммы , если у вас не предусмотрено выключателя «массы».При помощи отвертки снимаем ручки управления печкойОткручиваем гайку с троса сброса суточного пробега. Для этого можно воспользоваться пассатижами или кусачками. Кусачками не откусываем, а раскрытыми клювами упираем в гайку с передней части и поворачиваем.
Отводим ее в сторону, откручиваем трос спидомета, снимаем шланг эконометра и разъединяем разъемы.Снимаем панель приборов.Для извлечения ламп их нужно повернуть на пол оборота и вынуть.В данной приборной панели используются два типа ламп и цоколей.Лампы подсветки меняются отдельно, контрольные лампы заменяются вместе с патроном.
Лампа резерва топлива
Лампы подсветки
Указатели поворотов
CHECK ENGINE
Лампа габаритных огней
Масло
Лампа стояночного тормоза
Дальний свет
Заряд аккумулятора
Я рекомендую заменить все лампы на светодиодные, благо на сегодняшний день можно подобрать любой размер, тип и цвет свечения.ВНИМАНИЕ! Лампу контрольного заряда аккумулятора заменить на светодиодную нельзя, в противном случае не будет зарядки! на Ваш сайт.moepervoeavto.ru
Подсветка панели приборов ВАЗ 2107: устройство и ремонт
Одна из поломок, которая напрямую не влияет на работу автомобиля, но доставляет массу неприятностей водителю – не работает подсветка панели приборов ВАЗ 2107. Днем проблема незаметна, а вот в темное время суток отсутствующая подсветка значительно усложняет вождение вашего ВАЗ 2107. Из-за этой неисправности становится невозможным увидеть показания основных приборов: тахометра, спидометра, эконометра, указателей уровня топлива, уровня зарядки, температуры охлаждающей жидкости.
Задача несложная, требует минимум инструментов и навыков. Однако, для того чтобы получить доступ к лампочкам, придется снять всю приборную панель. Вооружившись плоской и крестообразной отверткой, можно приступать к работе, предварительно сняв плюсовую клемму с аккумулятора.
Далее нужно крестообразной отверткой выкрутить саморез, спрятанный за заглушкой рядом с вышеупомянутыми рычажками. Панель приборов освобождена, осталось выполнить несколько простых манипуляций, чтобы снять ее полностью и приступить к ремонту:
- Открутить гайку тросика спидометра;
- Отсоединить шлангочку от эконометра;
- Отсоединить три электрических разъема.
После этого снимаем панель приборов ВАЗ 2107 и приступаем к замене вышедших со строя лампочек. Здесь все совершенно просто, вынимаем перегоревшие и устанавливаем на их место новые.
Таким образом, у ВАЗ 2107 выполняется замена и ламп подсветки, и контрольных. Схема их расположения приведена на следующем рисунке.Здесь цифрой 2 обозначены лампы подсветки приборной панели. Остальные лампы являются контрольными:
Уровня топлива;
Указателей поворотов;
Системы управления двигателем;
Включения габаритных огней;
Давления масла в двигателе;
Включения ручника;
Включения дальнего света;
Заряда аккумулятора.
Следует отметить, что многие автолюбители, добравшись до панели приборов ВАЗ 2107, не заморачиваются банальным ремонтом и выполняют тюнинг подсветки. Для этого, вместо обычных лампочек устанавливают светодиоды соответствующего размера. Благодаря такой модернизации, освещения работает более эффективно. Следует лишь правильно подобрать сопротивление (резистор), включаемый в цепь последовательно со светодиодами. Кроме этого, можно наклеить на приборы стильные шкалы вместо унылых стандартных. Еще одним вариантом реализации светодиодной подсветки является установка осветительных элементов не на штатные места, а по периметру панели. Такой способ требует больших материальных затрат, но и результат получается более эффектный.Сборка приборной панели выполняется в обратной последовательности:
- Последовательно подключают электрические разъемы, шлангочку эконометра, трос спидометра;
- Устанавливают панель на ее штатное место;
- Фиксируют ее саморезом и ставят на место заглушку.
- Одевают на место ручки и фиксируют гайкой ручку обнуления суточного счетчика.
В результате освещение приборов работает, задачу можно считать полностью выполненной.
Демонтаж приборной панели ВАЗ 2107
“Приборка” ВАЗ 2107 — комплекс индикаторов и приборов, помогающих водителю контролировать состояние автомобиля, показатели работы систем и скорость движения. Также к приборной панели можно отнести панель управления отоплением и вентиляцией «семерки».
Перед снятием приборной панели обязательно отключите клемму “массы” аккумулятора.
Дальнейшие операции производятся в такой последовательности:
- снять пластиковые ручки с рычагов управления отоплением и вентиляцией салона;
- вытащить ручку кнопки сброса суточного пробега;
- снять декоративную накладку самореза, крепящего панель приборов;
- выкрутить саморез крепления при помощи крестовой отвертки и выдвинуть панель;
- открутить рифленую гайку крепления тросика спидометра и отстыковать его;
- отсоединить шланг подвода разрежения воздуха;
- расстыковать разъемы проводов от приборов;
- вытащить приборную панель.
Совет: для удобства сборки стоит перед отсоединением разъемов промаркировать их маркером. Это самый простой тюнинг панели ВАЗ 2107, который можно выполнить.
Комбинированная подсветка приборов
Чтобы осуществить данный тип освещения, необходимо запастись следующими материалами:
- двусторонний скотч;
- светодиод в патроне (три штуки);
- фольга.
Для того, чтобы снять приборную панель, необходимо уточнить этапы снятия с инструкцией, которая прилагается к транспортному средству. Алгоритм действий здесь имеет следующий вид:
- снимание приборную комбинацию;
- аккуратно отворачиваем спидометровый тросик и отсоединяем все имеющиеся штеккеры;
- в верхней части приборной панели должны размещаться источники подсветки – три лампочки. Также здесь будет зеленый светофильтр. Его можно убрать или оставить;
- проводится замена лампочки на светодиоды и устанавливаем рассеиватель из фольги. Его закрепляем с помощью двухстороннего скотча.
Готовая подсветка приборной панели
После этого осталось только собрать все детали панели и установить их на прежних местах.
Замена шкал
Стандартные шкалы на панели приборов черные, а цифры на них блеклые. Подобный дизайн, в принципе, неплохо смотрелся лет двадцать назад. Но современным тенденциям панель приборов явно не соответствует. В сети Интернет достаточно много фотографий вариантов, которые автолюбители делали своими руками. В большинстве случаев, владельцы предпочитают белые круги с черными цифрами. Такой вариант смотрится более «спортивно». К тому же, его проще подсвечивать.
Единственное, о чем следует помнить – при работе с деталями приборной панели, необходимо быть предельно аккуратным. Все запчасти достаточно хрупкие и их очень легко поломать. Восстановление же займет немало времени.
Приборная панель ВАЗ 2114
На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами. И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:
- В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
- В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
- В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
- В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
- В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.
Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.
Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.
Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.
В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).
Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.
Блок-фары
Здесь находятся лампочки поворотников, габариты, ближний и дальний свет. Чтобы добраться до габаритных огней и лампы ближнего и дальнего освещения, нужно:
Снять защитный колпак. Проворачиваем его против часовой стрелки, указатели нанесены на нем. Он не имеет резьбы, а снимается поворотом на 180 градусов. Во внутренней его части имеются «усики», которыми он фиксируется в корпусе блока фары.
Снимаем проволочный фиксатор. Он фиксирует лампы ближнего освещения в корпусе отражателя. Этот фиксатор изготовлен из упругого металла, поэтому снимать его нужно аккуратно. Верхние его концы вынимаем из пазов и опускаем вниз, освобождая гнездо лампочки дальнего и ближнего света.
Вынимаем лампу из отражателя, держа за цоколь, снимаем штекер.
Важно! Если она исправная, а хотите установить галогенную или светодиодную, её трогать руками не рекомендуется. В противном случае она может перегореть
Меняем лампочку габаритов
Вынимаем ее из корпуса отражателя вместе с гнездом. Если долго не делали этого, то вытащить ее будет проблематично. Для этого снимаем блок ближнего и дальнего света. В отверстие отражателя вставляем палец, нащупываем лампочку габаритов и выталкиваем ее с небольшим усилием.
Чтобы заменить, нужно слегка надавить на лампочку и провернуть ее вполоборота. Она выйдет из фиксаторов цоколя и с легкостью вынимается. Вставляем новую в обратной последовательности.
Важно! При монтаже в корпус фары нельзя применять больших усилий – отражатель может треснуть. Чтобы установка была без трудностей, рекомендуется посадочное место обработать мелкозернистой наждачной бумагой
Так уберутся окислы, пыль, грязь, мешающие беспрепятственному монтажу.
Видео, инструкция по замене лампочек в фарах и габаритах ВАЗ «Семерка»:
Указатели поворотов
Проворачиваем патрон поворотника против часовой стрелки на пол оборота в корпусе блока фары.
Вынимаем его. Лампа, аналогично габаритам, фиксируется в патроне двумя «усиками». Поэтому, слегка надавили на нее, провернули и вынули ее. Патрон сделан в виде единой пластины с прорезью с одной стороны. Поэтому лампочку нужно вытаскивать из него с небольшим усилием, потому что контакты ее будут цепляться за патрон.
Видео о доработке указателя поворотов в блоке фары ВАЗ 2105-07, снятие и замена лампы в нем:
Первая помощь, если не работает тахометр на ВАЗ 2107 с инжекторным и карбюраторным двигателем
Об основных параметрах работы транспортного средства водитель может узнать благодаря приборной панели. На этом устройстве установлены основные датчики и индикаторы, сигнализирующие о работе тех или иных приборов. Одним из таковых приборов является тахометр. По каким причинам не работает тахометр на ВАЗ 2107 карбюратор и как произвести замену устройства – подробная инструкция описана ниже.
Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.
Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора.
При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока.
С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.
«Семерочная» приборка с тахометром
Возможные неисправности и способы их устранения
Зачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов. В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.
Что касается неисправностей, при которых тахометр вовсе не работает, то процедура их выявления может отличаться в зависимости от типа двигателя:
- На карбюраторных моторах к прибору подключается три проводка. Два из них – это питание, а третий подключается к катушке. Чтобы определить причину выхода из строя девайса, нужно получить доступ к задней части контрольного щитка и отключить клеммы, подключенные к прибору. Затем, используя три других провода, которые должны быть работоспособны, девайс следует подключить напрямую к АКБ, а также катушке. При запуске силового агрегата устройство должно начать работать (тогда причина кроется в цепи), если этого не произошло, то необходимо искать причину в системе зажигания либо самом приборе.
- Что касается инжекторных моторов, то в этом случае схема подключения тахометра несколько другая, здесь используется 4 провода. Два из них – это питание, один – идет к ЭБУ, а еще один – непосредственно к датчику коленвала. Наиболее оптимальным вариантом будет проведение компьютерной диагностики. Также можно попробовать произвести проверку состояния контактов на разъемах или заменить ДПКВ на исправный (автор видео – minishumaher).
Инструкция по замене своими руками
О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.
Подробнее о замене устройства:
- Отключите АКБ и плоской отверткой подденьте и извлеките три рукоятки, установленные на селекторе управления отопителем.
- Выкрутите гайку, фиксирующую рычаг сброса показаний одометра, также демонтируйте шайбу, установленную за ней.
- Далее, используя ту же отвертку с плоским наконечником, подденьте заглушку болта, фиксирующего приборку. После ее снятия выкрутите винт, фиксирующий щиток к кронштейну центральной консоли.
- Сделав это, правую часть приборку отодвиньте ан максимум, после чего извлеките левую часть. После этого вы получите доступ к задней части щитка, теперь вам нужно выкрутить гайку тросика спидометра и полностью отключить его. Далее, отсоедините все шланги и разъемы, подключенные к щитку.
- Демонтируйте приборную панель. Извлеките из нее тахометр, установите новый. Если вы все подключили правильно, то установленное устройство будет работать.
Фотогалерея «Демонтаж приборки»
1. Открутите болты крепления приборки. 2. Выкрутите гайку крепления троса спидометра. 3. Отсоедините разъемы от приборки и снимите ее. Загрузка …
Видео «Обзор приборной панели на микроконтроллере»
На видео ниже представлен обзор обновленного щитка, работающего на микроконтроллере (автор – Вадим Корнелюк).
Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Лампы приборной панели
Приборная панель дает водителю массу полезнейшей информации, позволяющей вести контроль за состоянием автомобиля, за процессом вождения, вовремя диагностировать поломки и исправлять их. Так, лампочка панели загорается по следующим причинам:
- Аккумулятор не заряжается.
- По той или иной причине зажат ручной тормоз.
- Не достаточное количество топлива в баке.
- Снизилось давление масла (что говорит о необходимости срочной остановки двигателя во избежание более серьезных последствий).
- Переизбыток воды в фильтре. Для того, чтобы вода не попала в насос, что может привести к поломке, нужно слить лишнюю воду из фильтра.
- Нарушена работа топливной системы.
- Произошел сбой в двигательной системе и многое другое.
Как видно, лампы панели позволяют определить, что в автомобиле не так, если сами лампы выходят из строя, то можно упустить очень важную поломку, которая может и вовсе привести к ДТП
Вот почему так важно не тянуть с заменой (ремонту лампы не подлежат)
На сегодняшний день авторынок предлагает широчайший ассортимент ламп для панели управления, начиная от штатного варианта, более дешевого, но и обладающего средними характеристиками, заканчивая модернизированными версиями, придающими панели, а значит и всей атмосфере машины иную, более экспрессивную атмосферу.

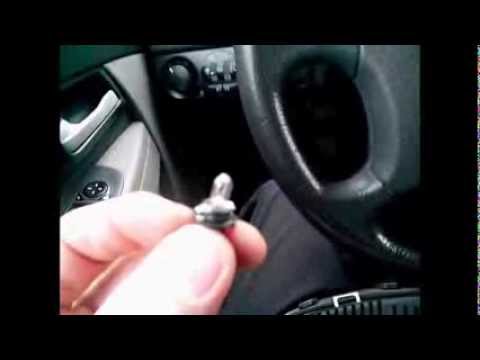

https://youtube.com/watch?v=A_rLbDOjSaM
Описание.
Профессионалы советуют также заменять штатные лампы на светодиоды, которые в значительной степени украшают панель.
Итак, перечислим несколько наиболее популярных на настоящий момент вариантов, подходящих для ВАЗ 2114.
- Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные). Страна производитель – Корея, цена – 80 руб. за пару.
- Светодиодный модуль повышенной яркости SMD – 20 руб.
- Светодиод Sho-me SM-T5-cap-super (белый) – 50 руб.
- Галогеновые лампы Osram и Philips примерно 40-80 рублей за штуку.
Как видно, цены на лампы не высоки. Стоит отметить, что и времени на замену уходит совсем немного, о чем мы и поговорим далее.
Какие выбрать
Чтобы поставить новые лампочки вместо вышедших из строя, придется снять панель приборов, что скорее не так сложно, как хлопотно
По этой причине важно выбрать качественную замену, что позволит владельцам ВАЗ реже сталкиваться с данной проблемой
В большинстве случаев автолюбители устанавливают классические лампы с ниткой накаливания, но они служат мало. По сути, их единственным достоинством остается условная дешевизна. Причем приборная панель освещается ими намного хуже, чем светодиодами. Последние потребляют примерно в 9 раз меньше электричества и работают по многу лет.
Какого бы типа лампы вы ни решили покупать, в обоих случаях для подсветки выбираются те, что имеют маркировку АМН 12-3-1. Когда же речь идет об индикаторах, то нужны А 12-1,2. Все они делаются под патрон T3W.
Обратите внимание, если вы взяли светодиод, то при установке его на сигнал заряда аккумулятора придется добавить последовательно в цепь и резистор, уравнивающий потребление им энергии с обычной лампой накаливания. В противном случае могут возникнуть сложности с правильностью работы индикатора
Далее расскажем о самом процессе замены.
Как выполняется замена ламп приборной панели?
Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.
Как поменять лампочки на ВАЗ 2107
В салоне автомобиля с помощью плоской отвертки подденьте и вытащите пластиковые рукоятки на приводе управления воздушной заслонкой отопителя. После этого, открутите гайку, расположенную на маленькой рукоятке, предназначенной для сброса суточного пробега. Затем снимите с нее шайбу, а рукоятку протолкните вглубь панели приборов.
- С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.
- Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части. В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.
- Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.
ВАЗ 2110 (нового образца) — меняем подсветку своими руками
- В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.
- Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
- Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
- Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
- Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.
Как снять и лампы на Lada Priora
- Чтобы было проще, возьмите фигурную крестовую отвертку. Выкрутите два самореза, расположенные во внутренней верхней части панели приборов.
- Под рулевой колонкой расположена небольшая пластиковая панель (или накладка). В верхней части панели открепите защелки, а с нижней поверните три крепления, изготовленных из пластика. После того, как накладка будет демонтирована, вы увидите еще два самореза крепления приборного щита. Их тоже необходимо выкрутить.
-
Теперь опустите руль вниз, но не снимайте его. Потяните на себя декоративную накладку. Если она не поддается, можно аккуратно поддеть плоской отверткой, не повреждая покрытие пластика. Внутри торпеды можно обнаружить еще два самореза. На них держится сам приборный щиток. Выкрутите их, придерживая рукой, для того, чтобы не потерять шайбы и шурупы, которые легко могут провалиться внутрь торпеды.
- Вытащите приборный щит на себя так, чтобы колодка проводов была на виду. Отсоедините штекер из разъема и отложите его снаружи, чтобы он не ушел внутрь. Приборный щит разверните и найдите патроны с лампами.
- Как и в остальных автомобилях – патрон вытаскивается с помощью поворота. Менять лампы можно целиком с патроном или по отдельности. В настоящее время цены позволяют произвести замену ламп вместе с патронами. Это будет намного рациональнее, чем сидеть и ждать, когда из строя выйдет и патрон.
- После замены ламп, проведите сборку панели в обратной последовательности.
В конце забудьте присоединить клемму аккумулятора. На этом замена ламп приборной панели завершена.
Как модернизировать ВАЗ 2105, придать ему изюминки и функциональности с помощью панели приборов?
Для того чтобы использовать полностью информацию, которую предоставляет приборная панель, нужно знать расположение и назначение ее приборов и индикаторов, их характеристики. В руководстве по эксплуатации дано описание приборки. Стандартная панель состоит из набора измеряющих и контрольных приборов, а также сигнализаторов.Щиток приборов ВАЗ 2105На приборной панели обычно присутствуют следующие компоненты:
- спидометр – указатель скорости со счетчиком пробега;
- указатели температуры ОЖ и уровня топлива;
- контрольные лампочки заряда АКБ, уровня масла, резерва топлива;
- лампочки-контрольки, включения габаритных огней, дальнего света, указателей поворотов;
- вольтметр;
- блок сигнализаторов;
- выключатели обогрева заднего стекла, задних противотуманных огней;
- переключатели наружного освещения и электровентилятора отопителя.
При установке бортового компьютера появляется возможность отслеживать более 20 параметров, которые позволяют контролировать работу узлов и систем машины. Информация отражается на дисплее (автор видео — RusLan 404).
Возможные неисправности
Демонтаж и ремонт приборки может потребоваться при следующих неисправностях:
Не горит подсветка контрольного щитка. Следует проверить состояние проводки, контактов, исправность предохранителей.
Не работает ни один датчик, указатель, не зажигаются контрольные лампочки. В первую очередь следует проверить предохранитель в монтажном блоке и заменить его, если он сгорел.
Если стрелки указателей дергаются в разные стороны, причиной чаще всего бывает плохой контакт массы.
Неисправности могут быть связаны с работой самой приборной панели. Необходимо демонтировать щиток и провести диагностику.
Порой работоспособность приборки вызвана неисправностью прикуривателя. Приборный щиток при этом не работает или функционирует некорректно.
Работоспособность контрольного щитка порой пропадает после тюнинга.
Тюнинг светодиодной подсветкой
Инструкция по монтажу и ремонту
Демонтаж контрольного щитка может потребоваться для ремонта, тюнинга панели, замены датчиков и др. Процедура несложная и может быть выполнена в домашних условиях.
Инструменты и материалы
Инструментарий для разборкиДля проведения разборки и ремонта приборной панели необходимо приготовить следующие инструменты и материалы:
- набор ключей;
- набор отверток;
- тестер для диагностики;
- новые датчики и детали, необходимые для замены;
- элементы для тюнинга.
Алгоритм действий
Для демонтажа приборки, нужно выполнить следующие шаги:
Отключить электропитание машины, отсоединив клемму с «минусом» от АКБ.
Выкрутив крепежные болты нужно снять кожух с рулевой колонки.
Сняв заглушки и выкрутив два винта, снимается щиток приборов.
Далее отсоединяются штекера проводов.
Открыв бардачок, нужно отвернуть болты крепления. Аналогично выкручиваются болты крепления полки для вещей.
Потянув рукоятку гидрокорректора света, необходимо ее снять. Затем с помощью торцевого ключа отвернуть крепежную гайку и протолкнуть внутрь.
В бардачке следует отсоединить провод питания лампы подсветки.
Открутив два болта, нужно сдвинуть блок управления отопителя.
Далее следует демонтировать воздуховод.
На следующем этапе необходимо выкрутить весь крепеж консоли.
Когда будут выкручены последние две гайки крепления в центре, нужно аккуратно снять панель со шпилек и демонтировать из салона.
Далее выполняется необходимый ремонт, тюнинг, замена датчиков, устанавливается подсветка. После выполнения всех манипуляций сборку приборки осуществляют в порядке обратном разборке.
Отключение разъемов с проводами
Идеи для тюнинга
Автомобиль ВАЗ 2105 мало модернизировался, в основном это касалось двигателя. Владельцы «пятерок», как и автомобилей УАЗ, часто прибегают к тюнингу панели приборов, чтобы придать ей современный вид, увеличить функциональность.На ВАЗ 2105 тюнинг возможен в таких вариантах:
- приобрести готовый набор, в который входят циферблаты для датчиков, приборные доски, детали для подсветки, проводка и клеммы для подключений;
- бюджетным вариантом является подсветка приборов светодиодами разного цвета;
- более сложным технически является фактурное и цветовое изменение консоли.
С помощью светодиодной подсветки можно изменить дизайн контрольного щитка, сделать его стильным и придать индивидуальный вид.
Фотогалерея
В фотогалерее представлен ВАЗ 2105 — фото различных вариантов тюнинга контрольного щитка.1. Подсветка приборки ВАЗ 21052. Красная отделка консоли3. Щиток пятерки с тахометром Загрузка …
Не горит подсветка панели приборов ВАЗ-2107 (инжектор, карбюратор): причины, ремонт
Что делать, если по каким-либо причинам не горит подсветка панели приборов автомобиля ВАЗ-2107? Данная проблема особо не влияет на безопасность вождения, однако все же создает водителю определенный дискомфорт. В ночное время ему будет достаточно сложно ориентироваться на глазок, не видя показаний тахометра, спидометра, индикаторов уровня заряда АКБ или топлива, поэтому неисправность лучше устранять как можно скорее.
Замена ламп подсветки приборной панели
Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:
- самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
- выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
- устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.
Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:
- уровень топлива и заряда аккумуляторной батареи;
- индикацию включения дальнего света и габаритных огней, активации ручника;
- индикацию включения поворотников;
- давление смазочной жидкости в двигателе.
Делаем уникальный дизайн своими руками
Здесь все намного сложнее, но можно сэкономить. Никакие наборы в этом случае не покупаются. Все создается самостоятельно и исключительно на ваш вкус. Правда, предварительно можно посмотреть фотографии уже готовых решений. Они помогут вам двигаться в правильном направлении.
Подобный вариант предпочтителен не только по причине экономии денег. Вы сможете создать действительно нечто индивидуальное, уникальное. Для начала, следует заменить стрелки и наклейки. Здесь вы можете опять же отправиться в магазин или создать что-то свое. Также, заказать стрелки и наклейки вы можете в ателье, специализирующихся на тюнинге. Это обойдется вам несколько дороже, но эффект будет значительно сильнее.
Как снять панель ВАЗ-2107
Снятие «приборки» представленного автомобиля производится в следующей последовательности:
1. Для начала необходимо подготовить автомобиль к выполнению операций (для этого следует просмотреть соответствующей материал под названием «Подготовка машины ваз 2107 к ремонту и техническому обслуживанию»).
2. Потом необходимо отсоединить провод на авто от отрицательного вывода аккумулятора.
3. После этого подеваем отверткой и аккуратно снимаем рукоятки с рычагов управления печкой.
4. Следующий шаг — отворачиваем гайку, которой крепится рукоятка сброса показаний счетчика. Снимаем вместе с шайбой гайку и проталкиваем рукоятку в пространство, которое находится за панелью приборов.
5. Тонкой отверткой аккуратно поддеваем и потом снимаем заглушку самореза, которым крепится панель приборов.
6. С помощью крестовой отвертки отворачиваем саморез крепления.
7. Аккуратно вынимаем «приборку» ВАЗ 2107.
8. Отсоединяем трос после того, как отвинчена накидная рифленая гайка троса привода автомобильного спидометра.
9. После этого, снимаем шланг подвода разрежения со штуцера эконометра.
10. Аккуратно отсоединяем колодки (три цвета) жгутов проводов.
11. Теперь можно снять панель с машины. После этого смело можно выполнять следующие операции:
Заменяем лампы подсветки;
В случае необходимости заменяем контрольные лампы.
Установку «приборки» следует проводить в порядке, противоположном ее снятию.
