Омыватель лобового стекла, его неполадки и способы ремонта

Ремонт мотора омывателя своими руками

Если вы все же решили отремонтировать ваш старый насос омывателя, прежде всего необходимо знать устройство моторчика. Он состоит из:

• Корпуса.
• Крышки корпуса.
• Статора моторчика.
• Якоря и щёточного узла.

Внутренность корпуса

Перед сборкой насоса требуется проверить, свободно ли вращается валик якоря по отношению к корпусу мотора

Кроме того, очень важной деталью является сальник вала якоря, ведь чаще всего он является виновником выхода из строя насоса. При необходимости сальник нужно заменить

Такие сальники можно приобрести в специализированных магазинах либо изготовить самостоятельно, но с точностью соблюдая все необходимые размеры и зазоры.

При сборке моторчика следует смазать все втулки и проверить вращение якоря. Желательно протестировать моторчик, подключив его напрямую к аккумулятору, потом можно собирать окончательно. Сборка корпуса, который распиливается при разборке, осуществляется с помощью пайки либо склеивания.

На сегодняшний день существует огромное количество не только оригинальных насосов, но и их аналогов различных производителей. Чтобы выбрать мощный и качественный, но при этом недорогой электронасос, необходимо обратиться к тем, кто уже тестировал их, либо почитать отзывы в Сети. Они зачастую очень информативны и помогут сделать правильный выбор.

Источник

Неисправности детали: признаки и причины

Если система перестала работать, автовладелец сталкивается с необходимостью поиска и определения неисправности. О том, что насос вышел из строя, можно понять по отсутствию воды при попытке активировать систему омывания. Такая проблема требует максимального оперативного вмешательства автомобилиста, поскольку ее работоспособность во многом влияет на безопасность водителя и пассажиров. Но нужно учитывать, что далеко не всегда отказ работы узла связан с выходом из строя насосного устройства.

Причины могут быть следующими:

Отсутствие жидкости в расширительном бачке. Если вода перестает поступать на стекло, каждый водитель в первую очередь должен убедиться в том, что в резервуаре имеется жидкость. Может быть такое, что жидкость из резервуара уходит из-за того, что бачок лопнул, на нем появились повреждения и трещины, которые способствуют утечке. Можно попытаться залатать бачок, к примеру, холодной сваркой, но это обычно помогает ненадолго и со временем резервуар все равно придется менять.
Произошло засорение форсунок либо фильтрующего элемента, если таковой имеется. Если засорение форсунок незначительное, то их всегда можно попытаться промыть, но лучше всего полностью разобрать все элементы. Возможно, засорились и сами шланги, по которым вода подается. Не лишним будет после промывки еще продуть систему, для выполнения этой задачи потребуется компрессор.
Еще одна причина, по которой система перестала функционировать, — произошло повреждение герметичности магистралей, по которым поступает жидкость. Причины могут быть разными, но обычно они связаны с механическими повреждениями, к примеру, в результате вибрации или взаимодействия с движущимися частями, либо естественным износом. Таки или иначе, но изношенные элементы подлежат замене. Бывает такое, что шланг спадает с места подключения к насосу или форсунке. Если он силиконовый, то проблему можно решить путем обработки места соединения герметиком, но перед этим конец шланга следует подержать несколько секунд над огнем, к примеру, зажигалки. Это позволит сжаться растянутой части.
Некоторые элементы системы были неверно соединены. Как правило, такая проблема возникает в результате неверных действий, допущенных при ремонте.
Плохо подключен вал насоса и вал электромотора. При такой проблемы все элементы системы просто нужно более надежно зафиксировать.
Выход из строя электродвигателя

Его поломка может быть обусловлена естественным износом, но если моторчик вышел раньше, чем нужно, то нужно обратить внимание на его контакты. Возможно, они нуждаются в очистке, также следует прочистить щетки и другие компоненты

Если на частях моторчика имеются следы коррозии, от них необходим избавиться, для этого можно использовать простой канцелярский ластик (автор видео — канал Сделано в гараже).

Замена насоса омывателя лобового стекла

Инструкция по замене двигателя стеклоочистителя лобового стекла

Некоторые водителя считают, что дешевле разобрать двигатель стеклоомывателя и заменить в нем изношенные детали. Если принято решение отремонтировать прибор, то в разобранном электромоторе меняются изношенные и поломанные детали, а отремонтированное устройство устанавливается на прежнее место.

Разобранный насос бачка

Проще электродвигатель заменить. Для этого потребуется стандартный набор ключей и плоская и крестообразная отвертки.

Замена моторчика омывателя лобового стекла состоит из последовательности шагов:

1. Сначала следует отключить электропитание автомобиля, отсоединив клемму с «минусом» от АКБ.
2. Далее находим моторчик согласно руководству и отключаем от него питание, отсоединив провода, которые идут к нему от аккумулятора.
3. Перед заменой следует слить жидкость из системы.
4. На следующем этапе нужно извлечь моторчик бачка омывателя. Для этого можно либо демонтировать бачок, либо извлечь устройство без демонтажа.
5. Затем нужно отсоединить все трубки. При откручивании трубок следует, как они были прикручены, чтобы правильно прикрутить при сборке.
6. Изъятый электромотор очищаем от загрязнений, ремонтируем или покупаем новый.
7. Отремонтированный или новый насос устанавливаем в обратной последовательности.
8. Когда система будет собрана, заливается новая жидкость. После этого можно пользоваться омывателем.

Что в омывателе может сломаться?

Если не работают омыватели лобового стекла, значит, произошёл сбой на одном из участков описанной выше системы. Рассмотрим, с чем могут быть связаны неполадки омывателя стекла.

Насос

Моторчик насоса является той деталью системы омывания, которая очень быстро изнашивается из-за частой работы.

К сожалению, понять, что с этим прибором что-то не так, можно, только когда к форсункам перестанет поступать вода. Иначе он своих неисправностей никак не проявляет.

Способ ремонта насоса:

Коснуться моторчика могут два распространённых недуга:

• коррозия;
• стирание либо поломка.

Если коррозия этого прибора ваш случай, не расстраивайтесь. Бывалые автомобилисты запросто справляются с ней при помощи простого ластика.

А вот при стирании или поломке этого механизма, его придётся вытащить и заменить на новый.

Понять, что причиной неполадок является именно насос, можно по отсутствию характерного звука. Если вы нажали на рычаг омывания и не услышали привычного жужжания, значит, не работает именно моторчик насоса.

Часто неисправности омывателя лобового стекла связаны с поломкой именно этой детали. О том, как её заменить, мы расскажем чуть позже.

Засор

Также вода может перестать поступать к форсункам из-за засора. Дело в том, что трубки, по которым течёт жидкость, весьма тонкие и скапливающийся в них сор может стать причинной непроходимости. Для борьбы с этим дефектом систему придётся промыть, а возможно — и продуть.

Порванные шланги

Также причиной может быть то, что шланги потеряли свою целостность. Если трубки стали негерметичными, вода точно так же, как и при засоре, не попадёт из пункта А в пункт Б.

Нет тока

И ещё одна распространённая причина — отсутствие питания. Проверьте, надёжно ли закреплены валы насоса и аккумулятора. Возможно, моторчик просто не получает энергии.

Это интересно: Способы самостоятельной замены охлаждающей жидкости в автомобиле и выбор Антифриза

Также на моторчике есть клеммы, которые могли окислиться или слететь. Проверьте их.

Ещё на моторчике есть предохранитель омывателя лобового стекла мощностью около десяти ампер. При выходе из строя мотора насоса может потребоваться замена этого предохранителя.

Лёд

Если неполадки обнаружились в холодное время года, возможно, просто застыла вода в бачке. Исправить это можно при помощи фена. И лучше сразу залить «незамерзайку», ведь из-за частого расширения под давлением воды, превратившейся в лёд, может лопнуть пластик тары.

Причины неисправности омывателя

В случае если не работает стеклоомыватель, выявить причину такой неисправности опытному водителю не составит труда, да и новичок после ознакомления с основными сбоями в очистительной системе сможет самостоятельно устранить их.

Механические неисправности

Самой главной причиной, как уже говорилось выше, может быть отсутствие омывающей жидкости, в этом случае нужно всего лишь долить её. Если же она имеется, но не брызгает в зимний период, то возможно она просто замёрзла. В этом случае решение проблемы производится одним из двух вариантов:

• прогреванием мотора;
• пригонкой машины в тёплый гараж.

После оттаивания жидкости система начнёт работать в обычном режиме, но лучше после этого слить воду с бачка и заменить «незамерзайкой».

К другим значимым механическим причинам, по которым не брызгает омыватель лобового стекла, относятся следующие факторы.

1. Засорение форсунок. Их выход может быть перекрыт различным мусором: ржавчиной, грязью или мелкими частичками. Чтобы проверить правильность догадки, нужно приостановить подачу рабочей жидкости к форсункам, если дело в них, то подача «незамерзайки» будет нормальной. Решение такой проблемы лежит в замене распылителей.
2. Отсоединение шланга. Он может в процессе езды по ухабистым дорогам просто слететь, и тогда подача жидкости будет продолжаться, но форсунка омывателя фар и лобового стекла останется сухой. Иногда это случается в машинах, в которых соединительные штуцеры, располагаются на капоте, тогда при его закрытии происходит передавливание шлангов. В любом случае деформированную или оторванную трубку необходимо заменить и вернуть на место.

Электрические неисправности

После проверки уровня жидкости, чистоты форсунок и шланга, ведущего к ним, может выясниться, что всё это ни при чём, тогда дело в следующих причинах:

1. Перегорание предохранителя. Нужно будет найти предохранительный блок и проверить вставку, её можно отыскать по прилагаемой схеме, которая обычно нанесена на крышке или в инструкции по эксплуатации авто. После проверки, если действительно причина в ней, тогда нужно заменить испорченную деталь
2. Выход из строя моторчика. Чтобы установить точность догадки, следует подсоединить мультиметр к выводам моторчика и при включении омывателя проверить напряжение. Если показатель напряжения будет в норме, а моторчик остаётся в нерабочем режиме, тогда проблема заключена в нём. Установить какой моторчик вышел из строя можно путём исключения, переставив клеммы насоса с ветрового стекла на задний его аналог.
3. Неисправность выключателя омывателя. Он обычно располагается на руле. Если после проверки напряжения, оно отсутствует, а замена моторчика новым агрегатом не помогла, тогда выходит, что не работает выключатель или реле омывателя лобового стекла. Точно диагностировать поломку сможет только опытный автоэлектрик.
4. Окисление клемм насоса. Они могут в процессе работы не только окисляться, но и полностью отваливаться, из-за чего моторчик перестаёт качать жидкость, чтобы вернуть всё в рабочее состояние необходимо зачистить окислённые клеммы или заменить их новыми.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете получить, просмотрев видео ниже:

Поиск» причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

1. Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
2. Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

1. Включите зажигание.
2. Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
3. Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
4. Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи

Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол

7 ПРИЧИН ПОЧЕМУ НЕ РАБОТАЕТ ОМЫВАТЕЛЬ СТЕКЛА

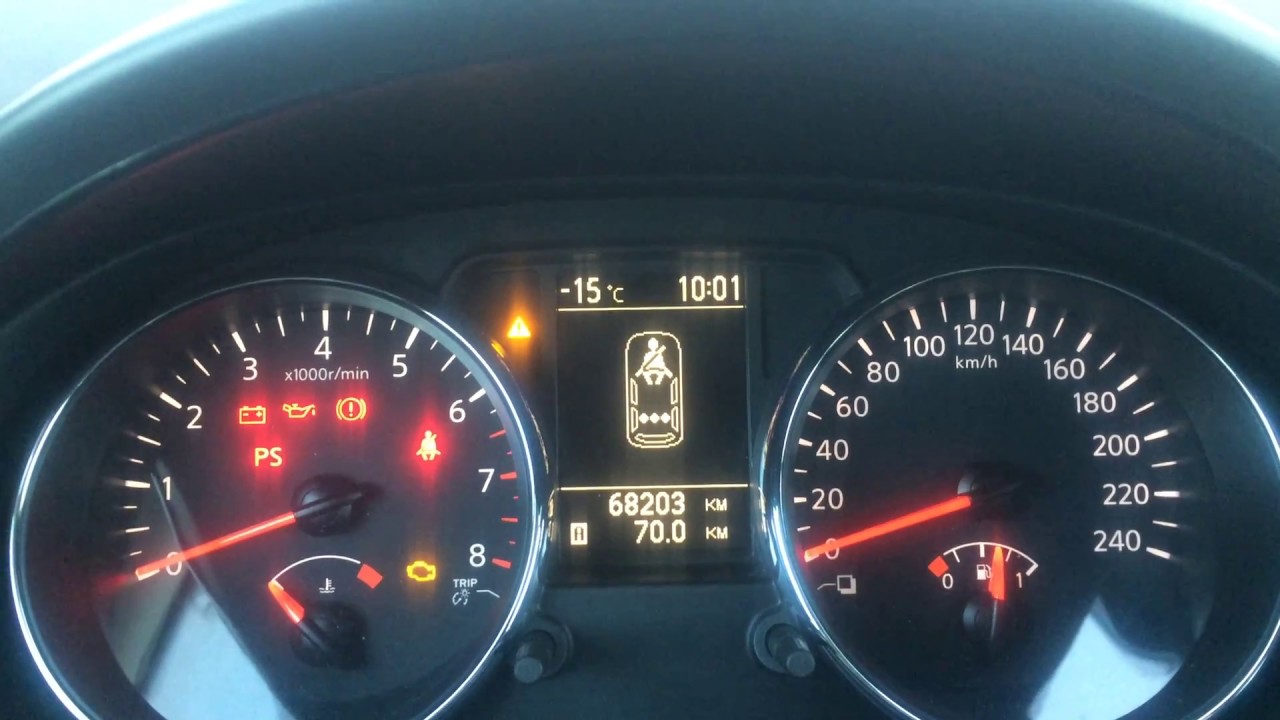

Замерзают форсунки на qashqai и X-Trail

Ниссан кашкай жидкость не замерзает и при -25

Почему форсунка не брызгает

• Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
• Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
• Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
• Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
• Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

• корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
• используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

7 ПРИЧИН ПОЧЕМУ НЕ РАБОТАЕТ ОМЫВАТЕЛЬ СТЕКЛА

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

1. Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
2. Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

1. Включите зажигание.
2. Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
3. Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
4. Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

ВАЗ 2110

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи

Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол

Причины неисправностей и способы их устранения

Большинство автолюбителей и мастеров выделяют следующие распространённые причины поломки:

• Засор узлов системы стеклоомывателя (в частности, форсунок).
• Выход из строя мотора стеклоомывателя.
• Не поступает питание на электромотор.
• Произошёл обрыв или отсоединение шлангов системы, как следствие, утечка жидкости.
• Вода в системе либо в бачке замёрзла.

Прочистить их можно с помощью обыкновенной швейной иглы

Для того чтобы проверить шланги на предмет засора, требуется поэтапно отсоединить каждый шланг и проверить его отдельно. В этом случае лучше всего обратиться к руководству по эксплуатации вашего автомобиля и детально изучить схему подключения шлангов. Первым на проверку будет шланг, непосредственно идущий от бачка. Далее, по цепочке, пока вся система в целом не будет проверена. На участках, где был обнаружен засор требуется промывка и продувка. Кроме того, такая диагностика поможет выявить возможные разъединения в магистрали либо утечку жидкости, если такое присутствует.

Необходимо осмотреть уплотнительную втулку на предмет износа и коррозии, а также проверить и прочистить фильтр, который располагается в насосе. Он представляет собой сеточку, которая со временем также забивается грязью и осадком химических веществ омывающих жидкостей. После всех проведённых манипуляций мотор омывателя стекла должен начать функционировать в обычном режиме.

Если же при нажатии рычага включения омывателя не слышно работы насоса, требуется более глубокая диагностика. Первым делом стоит проверить предохранитель, отвечающий за электромотор стеклоомывателя, при необходимости заменить его. Далее, стоит снять моторчик и очистить все контакты и клеммы. Если после этого никаких изменений не произошло, необходима замена моторчика омывателя лобового стекла либо его ремонт. На сегодняшний день существует множество различных типов моторов стеклоомывателя, и цена их колеблется в районе 1500−2000 рублей.

Усовершенствование для очистки лобового стекла

Доработка и усовершенствование омывателя ветровых, лобового и заднего стекол значительно улучшают эксплуатацию.

Улучшение работы омывателя заключается в следующем: надо купить новый бачок с возможностью установки одного или более моторчика. Существуют бачки с выемками для двух моторчиков. Также по материалу есть мягкие и твердый пластмасс, твердые дольше эксплуатируются и выдерживают лед (если вода или незамерзайка замерзла). Некоторые подключают один моторчик к одной форсунке. При этом повышается расход, но напор увеличивается. В общем, смотрите видео по доработке омывателя.

Как улучшить работу омывателя лобового стекла.

Сегодня с утра уже замерзла водица в омывателе!Начал брызгать, а моторчик омывателя даже не гудит… Варианта 2: приказал долго жить предохранитель или моторчик!У меня такая тема уже второй раз, поэтому я на 99 % был уверен, что это предохранитель!Поменять его — дело 3 минут!Открываем инструкцию на стр 200

Открываем блок предохранителей тот, что в моторном отсеке

Вытаскиваем тот, что в инструкции под номером 40А на деле крайний правый-верхний (это если стоять перед авто, на фото, получается, он крайний левый-верхний))Ставим новый на 15А (до этого был на 10, а родной тоже, вроде, на 10)

Все работает! Дело-то нехитрое)Однако некоторые едут на стошки или даже к ОД все это делатьИ почему-то денег с них берут нормально так от души…

Цена вопроса: 10 ₽ Пробег: 20000 км

Замена моторчика стеклоомывателя

Заменить насос стеклоочистителя может любой желающий автомобилист. Процедура замены проста и состоит из нескольких этапов:

1. Обесточить мотор (для этого необходимо отсоединить минусовую клемму от аккумулятора).
2. Аккуратно отсоединяем проводку, идущую на моторчик.
3. Следует слить омывающую жидкость из бачка стеклоомывателя, а также из шлангов.
4. Отсоединяем насос от бачка.
5. Снятый моторчик очищаем от грязи (в случае, если планируется дальнейший его ремонт).
6. Установка нового электромотора производится в обратной последовательности.
7. Заливается новая омывающая жидкость или вода.

Устройство и принцип работы омывателя лобового стекла

Нетрудно догадаться, что основное предназначение стеклоомывателя является в обеспечении очистки ветрового стекла и заднего, если речь идет об автомобиле в кузове хэтчбек или универсал. Причем эксплуатация этой системы оправдана как в дождливую, так и в солнечную погоду. Система позволяет качественно очистить стекло от грязи, пыли, а также насекомых.

Что касается устройства и принципа работы, то конструктивно данный узел состоит из следующих элементов:

1. Расширительный бачок. В нем находится омывающая жидкость.
2. Форсунки, через которые жидкость поступает непосредственно на стекло. Они расположены так, чтобы вода поступала непосредственно на стекло, в центр.
3. Дворники или щетки стеклоочистителя, выполняющие функцию очистки.
4. Насос, использующийся для подачи жидкости. Этот элемент представляет собой небольшой электродвигатель, состоящий из сальника, щеток, а также рабочего колеса, но нужно учитывать, что его устройство может быть разным в зависимости от авто. Вне зависимости от этого, предназначение у этих устройств всегда одно.
5. Управляющий блок или переключатель, расположенный в салоне автомобиля, под рулевым колесом. С помощью переключателя водитель выбирает соответствующей режим работы дворников, который определяет частоту их перемещения.

Как улучшить работу омывателя лобового стекла.

Регулировка форсунок омывателя после устранения неполадок

Процесс регулировки форсунок различных моделей транспортных средств, конечно, имеет свои отличия, но они незначительны и выполняются по единому принципу. Модели форсунок, установленные на возрастных или бюджетных моделях автомобилей, регулируются посредством иглы (шипа). Игла вставляется в отверстие жиклера и выполняет роль своеобразного рычага, регулирующего направление струи рабочей жидкости. Современные форсунки омывателей оснащены специальными регулировочными винтами.

В процессе регулировки форсунка устанавливается в положение, обеспечивающее попадание струи рабочей жидкости на стыковую кромку стекла с верхней части кузова автомобиля. В результате воздействия встречного потока воздуха, образующегося в результате движения, направление струи опустится до необходимой центральной части поверхности лобового стекла.

Резюмируя вышесказанное, еще раз отметим важность поддержания работоспособности такого немаловажного элемента конструкции автомобиля, каковым является омыватель лобового стекла. Тем не менее, даже не обладающий большим практическим опытом автолюбитель способен не только грамотно и аккуратно эксплуатировать омыватель, но и самостоятельно выполнять его ремонт в случае необходимости

Замена предохранителей

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше — для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.

При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока. Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем — есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.

Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора. Предохранители являются долгослужащими элементами автомобиля

Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.

Предохранители и реле системы управления двигателем установлены в центральной консоли панели приборов.

Монтажный блок предохранителей и реле: 1 — место установки реле включения стеклоочистителя фар, К1; 2 — реле включения дальнего света фар, К7; 3 — реле включения звукового сигнала К8; 4 — реле включения стеклоподъемников дверей, К2; 5 — место установки реле включения противотуманных фар, К9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, К10; 8 — дополнительное реле. К4; 9 — реле включения подогрева сидений, К11; 10 — реле включения указателей поворота и аварийной сигнализации, К5; 11 — место установки резервного реле, К12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, Кб; 13 —пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 —пинцет для извлечения реле , F27; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28; 17 — предохранитель электроусилителя рулевого управления; — 18 — предохранители F1—F26

На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами па внутренней стороне крышки монтажного блока. Там же для предохранителей указана сила тока.

Монтажные блоки разных производителей могут незначительно отличаться количеством и расположением предохранителей.

Предохранители и защищаемые цепи

Всем привет сегодня хочу рассмотреть причины, почему не брызгает омыватель стекла на автомобиле Лада Калина. Тем более эта проблема очень актуальна весной. Весной без омывайки ни куда. Итак, поехали.

Первая причина из за чего не брызгают форсунки омывателя банально проста, возможно, у вас просто напросто закончилась жидкость в бачке омывателя, нужно проверить и при необходимости долить.

Вторая причина это шланги. Возможно, они, где то соскочили или возможно где, то передавило. Нужно все тщательно осмотреть и устранить.

Третья причина это забитые форсунки нужно попробовать почистить при помощи иголки, и если не поможет, придется менять.

Четвёртая причина это сгоревший предохранитель. Отвечает за моторчик омывателя на Калине предохранитель F 4. Если он перегоревший нужно его заменить.

Пятая причина кроется в клеммах моторчика омывателя, они часто окисляются и даже отваливаются нужно проверить и в случае необходимости исправить.

Шестая причина это сам моторчик нужно его проверить и если нужно заменить.

Седьмая причина это сам выключатель, который находится под рулём. В случае необходимости нужно его заменить.

Если у вас были другие причины, то пишите в комментарии. Ну, вот и всё я рассмотрел основные причины, почему не брызгает очиститель стекла на автомобиле Лада Калина. Всем пока.

Замена

Если старый моторчик вышел из строя, нет смысла пытаться его как-то отремонтировать. Чтобы купить новую деталь, придется потратить совсем немного денег. Да и процедура замены на большинстве автомобилей предельно простая.

Опишу основные этапы работ, связанных с заменой этого элементы системы стеклоочистки любой машины.

Отключение питания автомобиля. Мера безопасности, без которой дальнейшие работы не имеют смысла. Обязательно снимите минусовую клемму с авто

Это просто, но важно. Иначе вы не просто рискуете спалить проводку, но и сами получить неприятный удар электричеством.
Поиск моторчика

Все начинается с необходимости определить, где находится ваш мотор стеклоочистителя. Это зависит от вашего автомобиля. На некоторых машинах достаточно поднять капот, и вы сразу же увидите бачок омывателя. Сам моторчик находится на бачке (частично внутри) стеклоочистителя, в который заливается жидкость. Видите бачок? Если да, то вам повезло. Если нет, тогда его придется искать, снимая элементы подкапотного пространства. На некоторых моделях автомобилей бачок прячут так, что приходится демонтировать защиту крыльев.

• Отключите колодки с проводами от моторчика. Затем снимайте сам бачок.
• Шланг и штуцер разъединяются между собой. Не забудьте слить жидкость. Залить новую не составит труда. Да и для профилактики это не помешает сделать.
• С помощью отвертки выталкивается уплотнитель заборника из втулки. Это вам позволит полноценно снять движок стеклоомывателя.
• Не забудьте при обратной сборке установить новую втулку. Она часто приводит к тому, что ломается сама помпа омывателя. Так что старая втулка отправляется на свалку.
• Собирайте узел в обратной последовательности. Тут многие мастера расслабляются, поскольку считают работу сделанной. По факту же обратная сборка вызывает больше проблем, чем демонтаж. Совет от человека, который допускал аналогичные ошибки. То есть от меня. Не пытайтесь запоминать расположение деталей, если вы не уверены в возможностях своей памяти. На что-то отвлеклись, забыли, перепутали. Это бывает с каждым, и ничего страшного тут нет. Для правильной последовательности обратной сборки можно записывать, делать пометки или маркировать детали в порядке их демонтажа. Это упростит задачу все собрать так, как было раньше.

Инструкция ознакомительная, поскольку в зависимости от модели автомобиля процедура может отличаться. Обратитесь за помощью к руководству по эксплуатации вашей машины. Это лучшее наглядное пособие для самостоятельного ремонта.

Ничего сложного в этой работе нет. С ней легко справится даже тот автовладелец, который большинство проблем предпочитает решать с помощью автосервиса. Ремонт обходится в несколько сотен рублей и занимает максимум несколько часов.
