Замена распредвала

Замена цепи ГРМ газель 405 двигатель

Как уже было сказано, метки ГРМ выставляются после того, как будет произведена замена цепи газораспределительного механизма. Обычно на двигатели устанавливают цепь с жизненным ресурсом до 150 тысяч километров. Однако в процессе эксплуатации этот ресурс может уменьшаться.

Например, при эксплуатации мотора в экстремальных условиях цепь растягивается быстрее, так как работает почти на износ. Кроме этого ремни от различных производителей могут различаться в количестве заложенных километров для пробега, прежде чем цепь будет порвана или растянута.

Почему цепь ГРМ выходит из строя

Ремень газораспределительного механизма может быстро выходить из строя потому, что куплена на обычном рынке, где вам продали подделку. Оригинальные устройства продаются только на специализированных авторынках. Стоит такая цепь от шести тысяч рублей.

Чаще всего цепь выходит из строя из-за ненадлежащего ухода за двигателем. Также может закончиться жизненный ресурс устройства. К этому времени она растягивается и становится бесполезной.

Номер цепи ГРМ для двигателя ЗМЗ 405 – 040900100011800. Устройство – двурядное. Есть несколько способов, по которым можно отличить подделку от оригинала. Я расскажу вам о них:

  • нет голограммы на цепи;
  • буквы, прописанные на упаковке устройства не читаются или читаются с большим трудом;
  • коробка, в которой лежит цепь исполнена некачественно – есть места, где виден клей, наклейка неправильно приклеена или вверх ногами;
  • сам принт плохо читается.

Если же вышеописанных проблем, вы не обнаружили, то можете смело покупать цепь.

ГАЗЕЛЬ - установка расспредвалов по меткамГАЗЕЛЬ — установка расспредвалов по меткам

Замена цепи 405 газель: как определить необходимость

Цепь нуждается в замене, когда на ней вы обнаружили сколы или трещины. Когда устройство растянуто, то желательно тоже произвести скорейшую смену ее на двигателе ЗМЗ 405.

Стук и шумы во время работы на холостых также подскажут владельцу, что наступила пора для смены цепи ГРМ. Об этом говорит и нестабильная работа силового агрегата.

Главное не нужно забывать про выставление меток ГРМ. Так как они играют главную роль в процессе работы двигателя. Без них распределение фаз не может быть нормальным. А значит мотор может некорректно работать.

Совпадение меток ЗМЗ 405Совпадение меток ЗМЗ 405

Как происходит замена ГРМ Газель 405

Чтобы произвести замену цепи ГРМ, автовладельцу понадобятся следующие материалы и инструменты:

  • динамометрический ключ, так как все затяжки проводятся только с помощью этого инструмента. Иначе есть возможность перетянуть или недотянуть болты, звездочки, что приведет к недееспособности мотора;
  • набор головок и ключей;
  • набор шестигранников;
  • прокладки;
  • успокоители и натяжители: комплекты;
  • звездочки;
  • смазывающее средство для мотора. Это обязательная жидкость, так как при снятии цепи из двигателя выльется большое количество смазки;
  • фильтрующее устройство для масла. Необходимо будет заменить масляный фильтр;
  • герметик;
  • щетка по металлу;
  • керосин для очистки от грязи деталей мотора.

После того как все инструменты подготовлены, приступают к снятию кожуха силового агрегата, сливают антифриз и смазку. Шаги процедуры:

  1. Отсоединить трубки, подходящие к мотору.
  2. Откручивают болты, снимают сервисный ремень, шкив и ролик помпы.
  3. Демонтируют верхнюю крышку ГРМ.
  4. Убирают генератор.
  5. Снимают датчик коленвала.
  6. Ставят метки так, чтобы они смотрели на верхнюю мертвую точку.
  7. Стопорят коленчатый вал и откручивают болт шкива коленвала.
  8. Снимают помпу и гидронатяжитель.
  9. Демонтируют поддон и верхний успокоитель.
  10. Снимают второй успокоитель вместе с цепью.
  11. Снимаются звездочки.
  12. Потом все детали промывают в керосине.

Распаковывают новый ремень и выкидывают старый. Начинают сборку газораспределительного механизма, установку меток ГРМ.

Как зарядить гидронатяжительКак зарядить гидронатяжитель

ЗМЗ-406.Замена распределительных валов

Схема установки и клеймения крышек распределительных валов

I – передняя крышка; II – вал впускных клапанов; III – вал выпускных клапанов.

Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.

…и снимаем провода с двигателя.

Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.

Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.

Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…

…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.

ВНИМАНИЕ о время дальнейшей работы не проворачивайте коленчатый вал. Для удобства снимаем топливный насос (см

Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)

Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке).

Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).

Снимаем переднюю крышку головки блока цилиндров.

. и уплотнительную прокладку.

Шестигранным ключом «на 6» отворачиваем два винта…

…и снимаем верхний успокоитель верхней цепи.

Тем же ключом отворачиваем два винта крепления среднего успокоителя.

Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).

Снимаем средний успокоитель.

Удерживая вал выпускных клапанов ключом «на 30», ключом «на 17» отворачиваем болт крепления звездочки.

Снимаем звездочку с вала выпускных клапанов.

Снимаем эксцентрик привода топливного насоса…

…и звездочку вала впускных клапанов.

Головкой «на 12» отворачиваем четыре болта крепления передней крышки распределительных валов.

Снимаем переднюю крышку…

…и пластиковые вкладыши ограничения осевого перемещения распределительных валов.

Головкой «на 12» последовательно по пол-оборота ослабляем затяжку болтов крепления крышек распределительного вала до тех пор, пока пружины клапанов не перестанут поджимать валы.

Окончательно отворачиваем болты и снимаем крышки.

Снимаем распределительный вал.

Вал выпускных клапанов устанавливаем штифтом направо (глядя спереди), а впускных — штифтом вверх. При этом валы находятся в устойчивом положении (для наглядности шланг радиатора снят).

ВНИМАНИЕ Обратите внимание на правильное положение штифтов в отверстиях фланцев распределительных валов. Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней

Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней.

Крышки ориентируем так, чтобы выбитая на них цифра была обращена к наружной стороне головки.

…поворачиваем вал впускных клапанов так, чтобы его штифт располагался напротив верхней кромки головки блока.

При натянутой ветви цепи со стороны среднего успокоителя метка на звездочке должна быть расположена напротив верхней кромки головки блока.

ВНИМАНИЕ После установки гидронатяжителя. ..проверяем совпадение всех меток на шкиве коленчатого вала и звездочках

В противном случае снимаем неправильно установленную звездочку и, переставив ее на одну секцию цепи, устанавливаем заново

..проверяем совпадение всех меток на шкиве коленчатого вала и звездочках. В противном случае снимаем неправильно установленную звездочку и, переставив ее на одну секцию цепи, устанавливаем заново.

Источник

Распределительные валы — снятие и установка

1. Снимаем шкивы распредели­тельных валов.

2. Снимаем натяжной и направляющий ролики.

3. Торцовым ключом на 10 мм отворачиваем шесть болтов крепления задней крышки ремня привода ГРМ.

5. Снимаем крышку головки блока цилиндров.

6. Чтобы не повредить, снимаем датчик давления масла либо отсоединяем от него наконечник провода.

7. Торцовым ключом на 8 мм равномерно, по пол-оборота отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

8. Снимаем корпус подшипников распределительных валов.

4. Снимаем с валов шпонки и сальники.

5. Осматриваем валы. На шейках и кулачках вала не должны наблюдаться следы сильного износа, царапины, трещины, следы наволакивания металла.

1. Смазываем чистым моторным маслом опорные шейки и кулачки валов.

2. Укладываем распределительные валы в головку блока цилиндров. Валы не взаимозаменяемы и имеют маркировку.

Вал выпускных клапанов имеет маркировку 1006014.

Кроме того, вал впускных клапа­нов имеет дополнительный поясок.

При ремонте двигателя нельзя применять герметик с большим содержанием силикона (соединения кремния), пары которого могут попасть через систему вентиляции картера в цилиндры и далее в выпускной тракт. Используйте герметик, на упаковке которого специально указано, что он безопасен для датчика концентрации кислорода.

Не наносите на привалочные плоскости корпуса подшипников много герметика. При затягивании болтов крепления герметик, выдавленный во внутренние полости двигателя, может засорить масляные каналы.

3. Наносим и на нижнюю поверхность корпуса подшипников вокруг отверстий свечных колодцев тонкий слой герметика «Локтайт-574», а также…

4. Устанавливаем в головку блока цилиндров распределительные валы шпоночными пазами вверх.

5. Устанавливаем корпус подшипников на головку блока цилиндров и равномерно затягиваем болты его крепления до соприкосновения корпуса подшипников с головкой блока. Окончательно затягиваем болты крепления корпуса подшипников попарно, моментом 8,0—10,0 Нм (0,8—1,0 кгсм) в последовательности, указанной на фото (см. ниже).

6. Ветошью удаляем излишки герметика, выдавленные из зазора между головкой блока цилиндров и крышкой корпуса подшипников.

8. Запрессовываем две заглушки в головку блока циллиндров.

9. Дальнейшую сборку выполняем в обратной последовательности.

Диагностика неисправностей распредвала

Ремонт распределительного вала можно производить самостоятельно, за исключением определенных случаев, когда может понадобиться применение специального оборудования. Неисправности распредвала являются серьезными и очень сильно влияют на мощность двигателя.

Оценка состояния распредвала производится только при снятии головки блока цилиндров. Алгоритм действий, примерно, такой же, как и при замене прокладки ГБЦ.

Внешний осмотр сводится к проверке сальников распредвала. Они должны быть в исправном состоянии, то есть, на них не должно быть каких либо дефектов: трещин, заусенцев и отверстий. Кроме того, проверке также подлежат постель и сам распределительный вал.

Участок по ремонту коленчатых валов МотортехнологияУчасток по ремонту коленчатых валов Мотортехнология

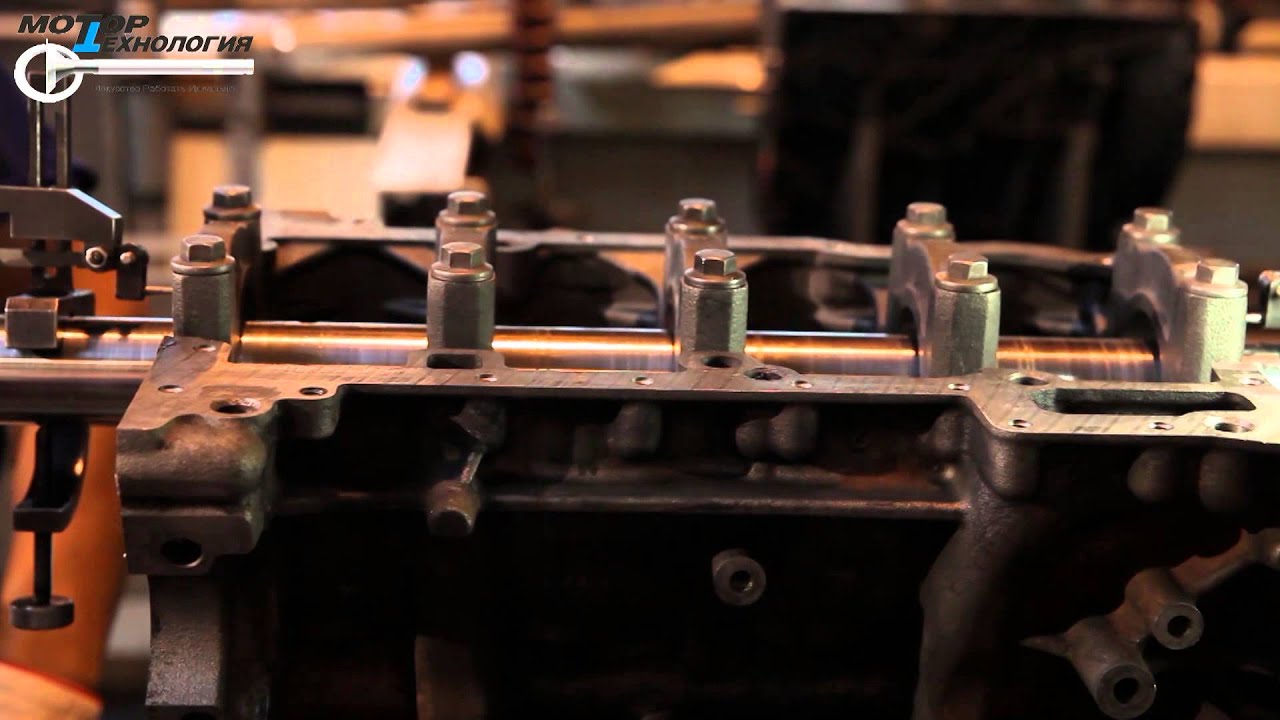

Участок по ремонту постелей коленчатых и распределительных валов МотортехнологияУчасток по ремонту постелей коленчатых и распределительных валов Мотортехнология

Необходимость замены сальников

Сальник распредвала (манжета) представляет собой уплотнительное кольцо, которое не позволяет маслу из распредвала вытекать. Такой прокладкой укомплектовываются двигатели, которые оснащены газораспределительным механизмом (ремень ГРМ). Если он вдруг не стал выполнять свои задачи, то требуется поменять уплотнитель.

Главная причина сбоя в работе – это обычное механическое изнашивание. Все уплотнители являются обычными расходниками, и спустя некоторое количество времени начинают разрушаться, потому что выполнены из эластичных материалов.

Возможно появление любого дефекта: разбухание, изменение формы, разрывы, возникновение рубцов и пр. Еще один вариант неисправности: манжета может быть выдавлена из своего посадочного места.

Бывает, что манжета бракованная либо установлена (подобрана) неправильно. В таких ситуациях необходимо также поменять сальник распредвала, потому как он не выполняет поставленные задачи.

Неисправность сальника диагностируется визуально. Если он протекает, то можно увидеть следы масла на крышке ремня ГРМ. Для того чтобы точнее определить масштаб проблемы, нужно убрать крышку ремня и провести осмотр. При наличии неисправности будут видны следы отработки либо из-за повышенной увлажненности ремень перескочил через один или пару зубьев шкива.

Рекомендуем

«Замена сальников коробки: тонкости и хитрости» Подробнее То, что сальник неисправен, можно увидеть тогда, когда пришло время поменять в соответствии с планом ремень ГРМ. Именно тогда можно обнаружить подтеки масла на ремне либо на зубчатой шестерне распределительного вала. Если уплотнитель деформирован, то его следует заменить, не смотря на то, что масло не подтекает в этот момент. Однако изменение формы сальника приведет к тому, что масляные следы непременно проявятся.

Помимо вышеперечисленного, следует заменить элемент и при обнаружении явных механических повреждений. Данная процедура не срочная, и автомобиль можно эксплуатировать аккуратно еще длительное время. Однако все равно следует знать, как поменять сальник распредвала, если он неожиданно выйдет из строя.

При этом если присутствуют значительные потери масла из-за разрушенного уплотнителя либо элемент сильно поврежден, то от замены никуда не деться.

Преодолев определенное количество километров, у автомобиля в области шкива и сальника распредвала образуются масляные следы. По мере увеличения пробега увеличиваются и потеки. Данная ситуация сигнализирует о том, что настало время поменять уплотнитель распределительного вала.

Тут вся проблема не в потере масла, а в том, что оно переносится на зубчатый ремень и шкив привода распредвала. Данный поворот событий становится опасным, потому что от горячего масла резина ремня деформируется. При этом масляная жидкость делает ремень скользким, и он может начать проскальзывать на зубьях шкива.

В итоге возможно образование трещин на поршнях либо загибание клапанов. Как бы там ни было, следует поменять уплотнитель, чтобы избавиться от масляных следов.

Установка верхней мертвой точки первого цилиндра двигателя ЗМЗ-405, ЗМЗ-406

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения

При нарушении фаз газораспределения двигатель не будет нормально работать.

Снять пробку 1 маслозаливной горловины.

Снять наконечники 2 свечей зажигания с уплотнителями 3 проводов высокого напряжения и проводами.

Отсоединить шланг 5 и трубку 7 вентиляции картера от штуцеров на крышке 6 головки блока.

Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку.

Вывернуть болты 3 и снять пластмассовый успокоитель 4 цепи.

Установить поршень 1-го цилиндра в верхнюю мертвую точку (в.м.т.) такта сжатия.

Для этого провернуть коленвал за храповик 1 так, чтобы метка 2 на шкиве коленвала совпадала с выступом 3 на крышке

При этом метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны.

После установки поршня 1-го цилиндра в в.м.т. не поворачивать распределительные валы, коленчатый вал и промежуточный вал.

Если метки на шестернях коленчатого вала и на шестернях распределительных валов не совпадают, значит, нарушена установка фаз газораспределения (поршень первого цилиндра не установлен в ВМТ)

Источник

Как заменить распредвал

На начальном этапе нужно отключить от головки блока все патрубки, датчики, впуск, выпуск, форсунки и т.д. Основная задача — снять клапанную крышку.
Дальше потребуется снять коромысла распределительного вала с осями. Коромысла нужно снимать вместе с плунжерами гидрокомпенсаторов. При этом в случае отсутствия необходимости замены коромысел, их можно не снимать.
Следующий шаг предполагает необходимость снятия датчика фаз. После демонтажа следует перейти к самому распредвалу и снять его зубчатый шкив.
После снятия шкива распределительный вал можно извлечь из постели

Важно, чтобы острые края не повредили хрупкие подшипники
Также нужно провести осмотр и дефектовку постели распредвала.
Сняв распределительный вал, следует выполнить его дефектовку, осмотреть и оценить степень износа, что позволит точно определить необходимость его замены.
Важно уделить внимание резьбе крепления экрана, опорным кулачкам, опорным шейкам. Если дефекты незначительные (мелкие царапины), их можно отшлифовать
При этом важно, чтобы не менялись размеры обрабатываемых деталей, так как отклонения приведут к сбоям фаз и другим проблемам

Микрометром нужно промерить высоту профиля кулачка распредвала (расстояние между вершиной и задней частью кулачка). Дальше это показатель сравнивают с таблицей минимально допустимых показателей. Если показатели отклоняются от допустимых, необходима замена вала. Также рекомендуется заменить коромысла клапанов.

Завершив дефектовку или сразу определившись с заменой, можно ставить отремонтированный или новый распредвал. Обратная сборка производится в порядке, обратном процессу снятия вала.

Обратите внимание, после установки и сборки, нужно правильно установить датчик фаз. Для этого с корпуса датчика и ГБЦ следует убрать старый герметик, после чего нанести свежий слой

Дальше ставится датчик, после чего нужно выждать время до полного высыхания герметика.

В целом, на данном этапе установка распредвалов может считаться завершенной.  Однако это еще не все

Также важно после установки распредвала выполнить регулировку и натяжение его привода.

Завершив все регулировки, двигатель можно заводить, оценивая качество работы мотора. Не допускается наличие шумов, стуков, троения двигателя и т.д

В целом, важно убедиться, что ГРМ работает нормально.

ПРАВИЛЬНАЯ установка распредвала с постелью + рокера - ЗАМЕНА РАСПРЕДВАЛА!ПРАВИЛЬНАЯ установка распредвала с постелью + рокера — ЗАМЕНА РАСПРЕДВАЛА!

Показания к замене распредвала

Следить за состоянием распредвала надо регулярно и тщательно. Его неисправность способна также вызывать масштабные поломки в самом двигателе автомобиля. Обычно распредвал начинает «хандрить» глухим стуком во время запуска двигателя. На холодных моторах шум может слышаться в зоне клапанной крышки.

Опытные водители понимают внутренний голос своей машины, быстро определяют урчание двигателя и «левые», нехарактерные шумы. Они в состоянии сразу различить негромкий и ровный звук распредвала, меняющий частоту в зависимости от оборотов ДВС. Если деталь неисправна, то это сопровождается глухими постукиваниями, напоминающими удары молотка.

О неисправности также свидетельствуют:

  • ухудшение плавности хода машины;
  • падение мощности ДВС;
  • нестабильная работа на холостых оборотах;
  • сильная вибрация мотора;
  • сложный запуск в морозы.

Особое внимание уделяется сальникам распредвала — они не должны иметь разрывов, трещин или потёртостей. Осматривать надо также целостность привода

Однако по косвенным признакам определить износ распределительного вала сложно. Куда проще это сделать на снятой детали, осматривая её визуально со всех сторон. Нигде не должно быть выбоин, задиров, наплывов алюминия с подшипников. Признак несомненного износа — борозды и неровности на поверхностях коромысел и кулачков.

Проверка износа распредвала

В демонтированном состоянии распредвал также можно послушать. Для этого нужно одной рукой держать его параллельно земле, а другой — постукивать сверху. Не должно быть никаких стуков. Обязательно условие: распредвал не должен «ходить» по постели! Иначе, цепляясь за ограничитель, он будет неизбежно создавать шум, который можно ошибочно принять за неисправность.

Качественные распредвалы редко повреждаются раньше срока. А вот китайские или перепакованные в этой стране изделия имеют твёрдость раза в 1,5 ниже, чем у оригинальных. Хороший вал делается из кованной стали.

Как проверить датчик положения распредвала на ваз 2114

Первой наиболее явной причиной неисправности устройства, есть ошибка- Check, которая может появится после запуска мотора. При данной неисправности стартор мотора будет ожидать информацию с регулятора, а при ее отсутствии будет появляется ошибка датчика распредвала ваз 2114 на приборной панели с надписью «Check». Если автолюбитель задается вопросом «как проверить датчик положения распредвала на ваз 2114?» – то, её можно провести самостоятельно с помощью диагностического оборудования. Для этого можно взять мультиметр и подключить его к датчику распредвала.

Для этого ставим режим “переменное напряжение” и включаем машину для работы. Если на дисплее мультиметра появились показания, значит регулятор работает исправно. Если же на мультиметре нет и намека на ток, значит мультиметр показывает признаки неисправности датчика распредвала ваз 2114.

Еще один признак неисправности регулятора, есть повышенные расход топлива. Дабы машина ехала в штатном режиме, даже при сломанном контроллере, ей необходимо делать впрыск топлива намного обьемней.

  1. При самостоятельно диагностики машинны, появляются неполадки и множественные сбои в работе;
  2. Мощность и динамика может мотора существенно снижается;
  3. Во время поездки машина может глохнуть.

Также если датчик распредвала ваз 2114 работает неправильно на приборной панели могут появиться ошибки типа 0340 или 0343.Именно поэтому после появление ошибок, самым правильным решением будет диагностика регулятора, а также проверка устройства. Если у автомобилиста возникает данная неисправность, лучшим решением будет начать диагностику автомобиля для устранения поломки.

Основные симптомы поломки:

  1. Силовой агрегат показывает нестабильную работу на холостых оборотах двигателя, обороты могут уменьшиться либо увеличиваться независимо от желания водителя;
  2. Снижение мощности мотора;
  3. При нажатии на газ могут появляться провалы, при которых мощность не увеличивается;
  4. Бывают сложности при запуске двигателя;
  5. Повреждения корпуса в следствии вибраций и влияния влаги на механизм.

При визуальной диагностике распредвала необходимо обратить внимание на такие особенности:

  1. Внешний вид корпуса устройства, нет ли механических повреждений. Если корпус имеет сколы, трещины либо следы дробления, значит стоит подумать о замене девайса.
  2. Проверка контактов на наличие влаги. Если влага попала на контактную площадку, может произойти окисление либо замыкание вследствие чего, до блока управления не будет доходить информация со стороны регулятора. Если все дело в окисление контактов, возможное нарушение импульса из-за чего информация будет передаваться с ошибками. Для диагностики работы контактов достаточно будет воспользоватся стандартным мультиметром, который есть у радиолюбителей либо в магазинах электроники.

Проверка целостности электронной цепи. Если в проводке есть повреждения, их необходимо заменить. Для данной операции, можно воспользоваться мультиметром и прозвонить электрическую цепь, на наличие обрывов.

Как заменить распредвал на ВАЗ 2106 своими руками?

Замену необходимо начинать со снятию кастрюли с воздушным фильтром, отсоединению троса подсоса, привода газовой заслонки. После этого рекомендую вам очистить клапанную крышку от пыли и грязи, чтобы минимизировать попадание песка внутрь двигателя.

Еще собрано)))

Откручиваем каструлю

После снятия всего, что написано выше, можно приступать к снятию клапанной крышки, для этого достаточно открутить гайки на «10» по периметру.

После того, как снимете крышку вы увидите распредвал, у нас он очень закопчен, видно масло использовалось не самое дорогое,. меняли также не часто.

Двигатель ВАЗ 2106 без клапанной крышки

Сейчас необходимо ослабить крепление звезды распредвала с помощью ключа на «17», чтобы двигатель не проворачивался можно вставить большую отвертку между звездой и моторной цепью.  Теперь довольно ответственный момент, необходимо совместить метки на коленвале и звезде распредвала. В идеале, метка на шкиве коленвала должна остановится напротив длинной рыски, а метка на звезде распредвала напротив выступа на постели распредвала.

Совмещение меток на коленчатом вале ВАЗ 2106

Совмещение метки на звезде распредвала на ВАЗ 2106

После того как вы совместили метки, необходимо снять натяжитель цепи, для этого достаточно открутить две гайки на «10».

Снимаем натяжитель моторной цепи

Далее можно снять звезду распредвала, она посажена на направляющий штифт. Откручиваем болт крепления звездочки, легким ударом ключа сбиваем звездочку. Теперь, чтобы звезда не проскочила можно связать ее и цепь вместе.

Связал цепь и звездочку

Далее осталось только снять распредвал, отвинтив гайки на «13» которые его крепят. Кстати, если вывернулась шпилька вместе с гайкой, то ее можно легко вернуть назад, для этого достаточно иметь шпильковыворачиватель или накрутить две гайки на шпильку и зажать их в разные стороны, затем за верхнюю гайку закручиваем шпильку в головку.

Снятый распредвал

Ну а дальше достаточно проверить распредвал, как я писал выше, если необходимо заменить его, рокера. Собираем все в обратном порядке. Забыл сказать, что новый распредвал необходимо правильно зажать, для этого существует карта:

Карта затяжки распредвала ВАЗ 2106

Устанавливаем распредвал в обратном порядке, важно проследить совмещение меток. После того как установите распредвал на место, необходимо произвести регулировку натяжения моторной цепи, также отрегулировать клапана

Замена цепи ГРМ газель 405 двигатель

Как уже было сказано, метки ГРМ выставляются после того, как будет произведена замена цепи газораспределительного механизма. Обычно на двигатели устанавливают цепь с жизненным ресурсом до 150 тысяч километров. Однако в процессе эксплуатации этот ресурс может уменьшаться.

Например, при эксплуатации мотора в экстремальных условиях цепь растягивается быстрее, так как работает почти на износ. Кроме этого ремни от различных производителей могут различаться в количестве заложенных километров для пробега, прежде чем цепь будет порвана или растянута.

Почему цепь ГРМ выходит из строя

Ремень газораспределительного механизма может быстро выходить из строя потому, что куплена на обычном рынке, где вам продали подделку. Оригинальные устройства продаются только на специализированных авторынках. Стоит такая цепь от шести тысяч рублей.

Чаще всего цепь выходит из строя из-за ненадлежащего ухода за двигателем. Также может закончиться жизненный ресурс устройства. К этому времени она растягивается и становится бесполезной.

Номер цепи ГРМ для двигателя ЗМЗ 405 – 040900100011800. Устройство – двурядное. Есть несколько способов, по которым можно отличить подделку от оригинала. Я расскажу вам о них:

  • нет голограммы на цепи;
  • буквы, прописанные на упаковке устройства не читаются или читаются с большим трудом;
  • коробка, в которой лежит цепь исполнена некачественно – есть места, где виден клей, наклейка неправильно приклеена или вверх ногами;
  • сам принт плохо читается.

Если же вышеописанных проблем, вы не обнаружили, то можете смело покупать цепь.

ГАЗЕЛЬ - установка расспредвалов по меткамГАЗЕЛЬ — установка расспредвалов по меткам

Замена цепи 405 газель: как определить необходимость

Цепь нуждается в замене, когда на ней вы обнаружили сколы или трещины. Когда устройство растянуто, то желательно тоже произвести скорейшую смену ее на двигателе ЗМЗ 405.

Стук и шумы во время работы на холостых также подскажут владельцу, что наступила пора для смены цепи ГРМ. Об этом говорит и нестабильная работа силового агрегата.

Главное не нужно забывать про выставление меток ГРМ. Так как они играют главную роль в процессе работы двигателя. Без них распределение фаз не может быть нормальным. А значит мотор может некорректно работать.

Совпадение меток ЗМЗ 405Совпадение меток ЗМЗ 405

Как происходит замена ГРМ Газель 405

Чтобы произвести замену цепи ГРМ, автовладельцу понадобятся следующие материалы и инструменты:

  • динамометрический ключ, так как все затяжки проводятся только с помощью этого инструмента. Иначе есть возможность перетянуть или недотянуть болты, звездочки, что приведет к недееспособности мотора;
  • набор головок и ключей;
  • набор шестигранников;
  • прокладки;
  • успокоители и натяжители: комплекты;
  • звездочки;
  • смазывающее средство для мотора. Это обязательная жидкость, так как при снятии цепи из двигателя выльется большое количество смазки;
  • фильтрующее устройство для масла. Необходимо будет заменить масляный фильтр;
  • герметик;
  • щетка по металлу;
  • керосин для очистки от грязи деталей мотора.

После того как все инструменты подготовлены, приступают к снятию кожуха силового агрегата, сливают антифриз и смазку. Шаги процедуры:

  1. Отсоединить трубки, подходящие к мотору.
  2. Откручивают болты, снимают сервисный ремень, шкив и ролик помпы.
  3. Демонтируют верхнюю крышку ГРМ.
  4. Убирают генератор.
  5. Снимают датчик коленвала.
  6. Ставят метки так, чтобы они смотрели на верхнюю мертвую точку.
  7. Стопорят коленчатый вал и откручивают болт шкива коленвала.
  8. Снимают помпу и гидронатяжитель.
  9. Демонтируют поддон и верхний успокоитель.
  10. Снимают второй успокоитель вместе с цепью.
  11. Снимаются звездочки.
  12. Потом все детали промывают в керосине.

Распаковывают новый ремень и выкидывают старый. Начинают сборку газораспределительного механизма, установку меток ГРМ.

Как зарядить гидронатяжительКак зарядить гидронатяжитель

Устройство распределительного вала

С конструктивной точки зрения распределительный вал двигателя связан с коленвалом, что обеспечивается благодаря наличию цепи и ремня. Цепь или ремень распределительного вала надеваются на звездочку коленчатого вала или на шкив распредвала. Такой шкив распредвала, как разрезная шестерня, считается наиболее практичным и эффективным вариантом, поэтому достаточно часто используется для тюнинга двигателей с целью увеличения их мощности.

Подшипники, внутри которых происходит вращение опорных шеек распредвала, располагаются на головке блока цилиндров. Если крепления шеек выходят из строя, для их ремонта используют ремонтные вкладыши распределительного вала.

Для того чтобы избежать осевого люфта, в конструкцию распределительного вала входят специальные фиксаторы. Непосредственно по оси вала проходит сквозное отверстие, предназначенное для смазки трущихся деталей. Это отверстие закрывается сзади при помощи специальной заглушки распределительного вала.

Важнейшей составной частью распредвала являются кулачки, количество которых указывает на количество впускных-выпускных клапанов. Кулачки отвечают за выполнение основной функции распределительного вала — регулирование фаз газораспределения двигателя и регулирование порядка работы цилиндров.

Каждый клапан оснащен кулачком. Кулачок набегает на толкатель, способствуя открыванию клапана. После того, как кулачок сходит с толкателя, мощная возвратная пружина обеспечивает закрывание клапана.

Кулачки распределительного вала находятся между опорными шейками. Газораспределительную фазу распредвала, зависящую от числа оборотов двигателя и от конструкции впускных-выпускных клапанов, определяют опытным путем. Подобные данные для конкретной модели двигателя можно найти в специальных таблицах и диаграммах, которые специально составляет производитель.

Оцените статью
Рейтинг автора
5
Материал подготовил
Илья Коршунов
Наш эксперт
Написано статей
134
Добавить комментарий
