Рулевой редуктор ВАЗ 2121

В 1970-м году перед конструкторами Волжского автозавода, которые на тот момент уже осваивали производство первой модели ВАЗ, была поставлена задача создать комфортабельный автомобиль повышенной проходимости. На стадии разработки многие узлы и агрегаты Жигулей перекочевали на прототип новой модели. Автомобиль получился довольно легковой внешне, и внедорожный благодаря своим характеристикам проходимости. При этом салон получился практически идентичным с легковушкой. В 1974-м были произведено первые 15 образцов, которые прошли полный цикл пред серийных испытаний. А в середине 1977 года первый серийный автомобиль ВАЗ-2121 сошёл с конвейера. Спустя некоторое время после запуска конвейера автомобиль обрел высокую популярность, благодаря своей надежной конструкции и отличным внедорожными характеристикам. В лучшие годы на экспорт шло до 80% выпущенных автомобилей. Не маловажную роль в такой популярности машины сыграла надежная и грамотно сбалансированная конструкция Нивы, которая позволила эксплуатировать автомобиль в разных климатических и дорожных условиях. Сочетание сиового агрегата, подвески, жесткого двух объемного кузова, трансмиссий и надежного рулевого управления, обеспечило Ниве долгую продолжительную жизнь на конвейере. Одной из важных ответственных систем автомобиля, принято считать рулевое управление, сердцем которого выступает рулевой редуктор.

Назначение, расположение, общее устройство и работа рулевого управленияНазначение, расположение, общее устройство и работа рулевого управления Назначение, расположение, общее устройство и работа рулевого управленияНазначение, расположение, общее устройство и работа рулевого управления

Замена рулевой трапеции Нива Ваз 2121Замена рулевой трапеции Нива Ваз 2121

Замена реактивных тяг

Работа выполняется на эстакаде или смотровой канаве. Для замены реактивных тяг нужно подготовить:

  • молоток;
  • пара накидных ключей на 19;
  • металлическую щетку для очистки резьбы;
  • монтажная лопатка;
  • жидкость WD-40.

Реактивные штанги нужно менять в следующей последовательности: поперечная, передние, задние. Не следует приподнимать заднюю ось домкратом, иначе будут сложности в совмещении отверстий сайлентблоков и кронштейнов крепления.

Порядок выполнения работ:

  • Очистить резьбовые соединения металлической щеткой и обработать спреем WD-40.
  • Открутить гайку нижнего крепления и отвести амортизатор в сторону, чтобы он не затруднял доступ к гайке поперечной тяги.
  • Раскрутить резьбовые соединения, удерживающие сайлентблоки, и снять поперечную штангу.
  • Установить новую тягу и прикрутить ее с верхней стороны.
  • Совместить отверстия в сайлентблоке и кронштейне, вставить болт и затянуть гайку.

Если тяги не поржавели и не погнулись, на них не появились трещины в районе сварных швов — можно обойтись лишь заменой резинометаллических втулок. В этом случае можно сэкономить на покупке новых тяг и обойтись только сайлентблоками.

Для замены втулок понадобятся тиски, толстая отвертка, пара трубок и специальное приспособление для запрессовки. Диаметр первой трубки — 60-80 мм. Толщина второй должна соответствовать диаметру металлической втулки сайлентблока.

Приспособление для запрессовки представляет собой металлический стержень, толщина которого немного меньше, чем внутренний диаметр резиновой части сайлентблока.

На стержне имеется утолщение, которое давит на резиновую втулку. Диаметр утолщения должен соответствовать внешнему диаметру сайлентблока.

Замена втулок производится на снятых штангах.

Начинать надо с демонтажа старых сайлентблоков. Уприте трубки с двух сторон в шарнир: тонкую в металлическую втулку, а толстую — в резиновую втулку. Зажмите конструкцию в тиски и закрутите их. Металлическая втулка выйдет из сайлентблока и резину будет несложно извлечь из проушины с помощью толстой отвертки.

Перед установкой нового сайлентблока необходимо очистить внутреннюю поверхность проушины и смазать ее раствором мыла или моющего средства. Масло, которое рекомендуется использовать в некоторых инструкциях по сборке, сокращает срок службы резиновых втулок.

После этого остается вставить приспособление для напрессовки в резиновую втулку шарнира, прислонить ее к проушине тяги и сжать конструкцию в тисках.

Металлическая втулка запрессовывается тем же приспособлением. Для облегчения монтажа ее нужно обработать мыльным раствором.

Замена одних лишь сайлентблоков занимает больше времени, чем реактивных тяг в сборе. Однако, если состояние штанг не вызывает нареканий, можно оставить старые. При отсутствии экстремальных нагрузок они могут пройти 100 тысяч километров и более.

ЗАМЕНА ВТУЛОК РЕАКТИВНЫХ ТЯГ НА НИВЕ. Технология «своими руками» #АвтоФормула 4х4

ЗАМЕНА ВТУЛОК РЕАКТИВНЫХ ТЯГ НА НИВЕ. Технология "своими руками" #АвтоФормула 4х4ЗАМЕНА ВТУЛОК РЕАКТИВНЫХ ТЯГ НА НИВЕ. Технология «своими руками» #АвтоФормула 4х4

Нива Шевроле замена сайлентблоков реактивные тяги(полиуретан)в первый раз!

Нива Шевроле замена сайлентблоков реактивные тяги(полиуретан)в первый раз!Нива Шевроле замена сайлентблоков реактивные тяги(полиуретан)в первый раз!

Замена задних реактивных тяг (штанги) Chevrolet Niva 4х4 Шевроле Нива 2005 года

Замена задних реактивных тяг (штанги)  Chevrolet Niva 4х4 Шевроле Нива 2005 годаЗамена задних реактивных тяг (штанги) Chevrolet Niva 4х4 Шевроле Нива 2005 года

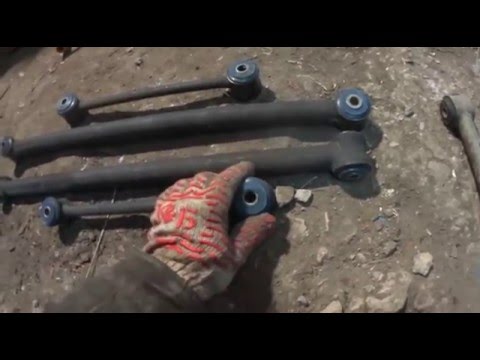

Нива 21214 ремонт Замена реактивных тяг

Нива 21214 ремонт  Замена реактивных тягНива 21214 ремонт Замена реактивных тяг

Ремонт Нивы (часть № 2 замена втулок реактивных тяг )

Ремонт Нивы (часть № 2 замена втулок реактивных тяг )Ремонт Нивы (часть № 2 замена втулок реактивных тяг )

замена задних тяг шевроле нива

замена задних тяг шевроле нивазамена задних тяг шевроле нива

Замена втулок реактивных тяг на полиуритановые

Замена втулок реактивных тяг на полиуритановыеЗамена втулок реактивных тяг на полиуритановые

Меняем у нивы резинки стабилизатора

Меняем у нивы резинки стабилизатораМеняем у нивы резинки стабилизатора

Замена сайлентблока реактивной тяги

Замена сайлентблока реактивной тягиЗамена сайлентблока реактивной тяги

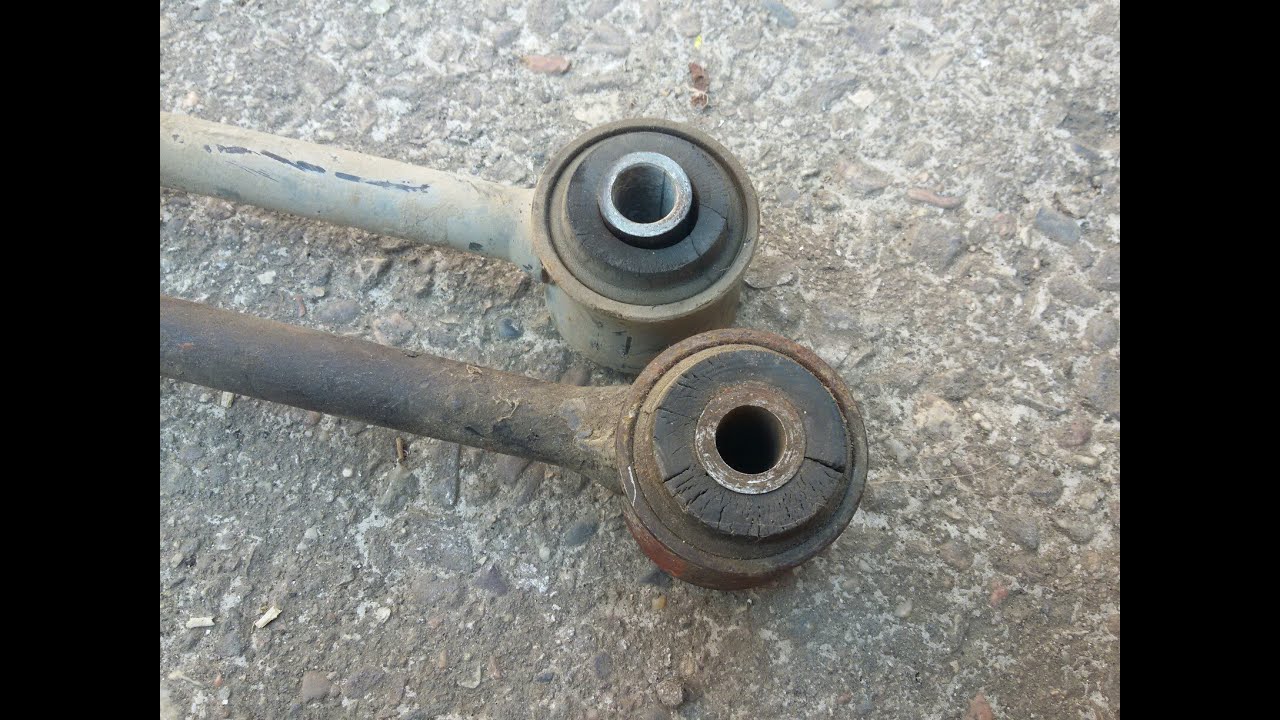

Замена ВТУЛОК РЕАКТИВНЫХ ТЯГ ВАЗ классика (LADA 2101-07)

Замена ВТУЛОК РЕАКТИВНЫХ ТЯГ ВАЗ классика (LADA 2101-07)Замена ВТУЛОК РЕАКТИВНЫХ ТЯГ ВАЗ классика (LADA 2101-07)

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Ремонт маятникового рычага (Маятника) на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Маятниковый рычаг – со временем как и любая другая деталь, маятниковый рычаг или как его ещё по другому называют просто «Маятник» приходит в негодность, а стоимость этого рычага для кого то покажется слишком маленькой, а найдутся и те люди для которых стоимость маятникового рычага покажется слишком большой.

Поэтому чтобы не тратиться и покупать его сразу новый, сперва можно попробовать отремонтировать его с минимальными затратами, но с потерей некоторого времени которое по сравнению с деньгами, покажется более приемлемым вариантом.

Примечание! Для ремонта маятника, вам понадобится: Набор основных гаечных ключей, тиски, а так же отвёртка, пассатижи и ещё рекомендуется запастись динамометром благодаря которому можно будет определить с более большой точностью, под каким действием вращается сошка рычага (Более подробнее будет рассказываться в статье, чуть ниже)!

Где находится маятниковый рычаг? Он располагается в самом низу у автомобиля, да это и легко модно понять, потому что как таковой маятник входит в основной состав ходовой части автомобиля. (Но всё же более подробное местонахождение маятника, вы сможете посмотреть в статье, под названием: «Замена маятникового рычага на ВАЗ»)

Для чего нужно ремонтировать маятниковый рычаг? В большинстве случаев маятник разбирают, тем самым ремонтируя его для того, чтобы заменить в нём основные втулки из-за которых в маятнике появляется люфт, который в свою очередь не как не убирается подтяжками гаек маятника.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Ремонт и сборка

Правильное и своевременное обслуживание рулевого редуктора — залог долговечной и надежной работы, но бывают случаи когда поломки все же случаются. В таком случае ремонта с полной или частичной разборкой просто не избежать

При ремонте необходимо обратить внимание на некоторые особенности и важные моменты, применение которых, позволит повысить надежность механизма и улучшить его характеристики

Ремонт рулевого редуктора

Для снятия и разборки редуктора необходимо вывесить передок машины, снять рулевые тяги. Из салона отвинтить болт крепления поставочного вала от вала редуктора. Дальше отсоединяем редуктор от лонжерона, путем откручивания трех болтов накидными ключами. В моторном отсеке снимаем шланги и детали, которые находятся на линии рулевых тяг.

Когда редуктор будет откручен и снят с вала в салоне, то вытягиваем его с подкапотного пространства проворачивая влево сошку

Особое внимание необходимо обратить на состояние прокладок, их расположение и степень износа. Не надежное уплотнение может привести к потерям смазки или загрязнении внутренних полостей

Следующим шагом является откручивание пробки и удаление масла из картера рулевого редуктора, после чего нужно открутить сошки.

Редуктор ставим на подставку из двух досок, чтобы не повредить шлицы вала и откручиваем гайку, после — снимаем сошку. Дополнительно можно накрутить гайку на вал до обоюдного выравнивания торцов. Далее отсоединяем крышку рулевого редуктора, постепенно откручивая контргайку регулирующего болта и снимаем крышку, постепенно сдвигая ее в сторону червяка.

При этом особенно аккуратным нужно быть с прокладками если они в пригодном состоянии, при малейшем замятии или выпрессовке — прокладку необходимо заменить. Следующим действием вынимаем вал сошки, впрессовываем червячный вал и снимаем сальники. Все полости необходимо промыть и протереть тряпкой, проверяя наличие вмятин, сколов любых других повреждений. Так же необходимо проверить картер на наличие металлической стружки, что указывает на износ определенных деталей. Обязательно необходимо проверить зазоры и люфты в сопрягаемых деталях, проверить износ рабочих поверхностей. Проведя дефектацию рулевого редуктора, при необходимости заменяем повреждённые детали.

Сборку проводим в обратной последовательности, обязательно смазывая детали маслом, а все сальники консистентной смазкой (литолом). Устанавливаем новую прокладку крышки с регулировочным винтом. Монтируем сошку, максимально затянув гайку

Потом устанавливаем рулевой редуктор на штатное место, особенное внимание необходимо обратить на соединение червяка с промежуточным валом, здесь не допускаются перекосы и несоосности

Так же необходимо совместить направление сошки и рулевого колеса. Среднее положение сошки можно определить подсчитав количество оборотов вала и поделив на два. Далее затягиваем гайки крепления редуктора (желательно устанавливать новые), присоединяем рулевые тяги к сошке. Заливаем масло в картер редуктора и регулировочным болтом выбираем люфт в рулевом редукторе. Во избежание повреждения колесных покрышек и потери управляемости автомобиля ВАЗ 2121, необходимо провести диагностику развала (схождения) на стенде.

Придерживаясь этих не хитрых рекомендаций, можно улучшить управляемость ВАЗ, повысить безопасность езды, долговечность работы рулевого редуктора и механизма в целом. Применение рулевого редуктора червячного типа на ВАЗ 2121 оправдывает себя уже много не то что лет — десятилетий. Имея необходимость периодической настройки и обслуживания, редуктор обеспечивает безотказную работу на всем сроке службы. Простота конструкции дает возможность уверено эксплуатировать автомобиль в любых дорожных условиях, не боясь что руль подведет. Редуктор обладает высокой ремонтопригодностью и прост в обслуживании.

Снятие рулевого редуктора,как выбить рулевые тяги,как снять сошку с редуктора,как бысторо снять редуСнятие рулевого редуктора,как выбить рулевые тяги,как снять сошку с редуктора,как бысторо снять реду

Рулевая колонка НИВА


1:886 Как известно, что у «Нивы» слабенькая рулевая колонка, у меня не раз был случай что приезжали на ремонт «Нивы» с шатающимся вверх-вниз рулем. Читал, что можно поставить «десяточную» колонку, но я так подумал, а чем своя хуже? Только стоит усилить и немного изменить высоту и угол наклона руля. Чего я в итоге и добился, руль стал выше на см два и более прямее в вертикальной плоскости.

что это дало: дело в том что, водительское сиденье будет немного выше стандартного, для лучшего обзора спереди, и при стандартном исполнении коленки бы упирались в руль и было бы не удобно выворачивать руль. потом, из за большего наклона руля к лобовому стеклу устают руки за счет вытягивания, поэтому руль пришлось сделать более прямее чем в стандартоном варианте.

Итак, ход проделанной работы: — открутить и снять рулевую колонку; — снять кардан с рулевой, чтоб он не мешался; — после «болгаркой» отрезаем уши крепления заподлицо; — привариваем уголки так, чтобы они были вровень со всей плоскостью; — привариваем дополнительную пластину снизу; — после, делаем отверстия и прикручиваем назад (я не стал мудрить с отверстиями под болты, так как один был отломан, а задняя часть вообще на двух болтиках М6 держалась, и решил я ее конкретно приварить) — дальше дополнительно усиливаем двумя ушками, которые привариваются с торца основания замка зажигания, и так же с другой стороны, но только уже по месту, чтобы были вплотную к поперечной «растяжке» стоек. и так же сверлим отверстия насквозь и прикручиваем (опять же, — у меня приварены)

Смотрим фото, они в последовательности выполнения.

1:37502:506 3:1013 4:1520 5:20276:506 7:1013 8:1520 9:202710:506

Установка рулевой колонки от 2110 в НИВУ

Понадобятся следующие детали: 1. Рулевая колонка с карданчиком — купил б/у на разборке. 2. Карданчик Нива — снял со своей Нивы. 3. Одна или 2 крестовины — заменил сразу обе. 4. стальная пластина — я вырезал кусок из профильной трубы 80х80. 5. Руль. 6. Подрулевые переключатели в сборе. 7. Замок зажигания 2110. 8. Колодки подрулевых переключателей. 9. Кожух рулевой колонки 2110 или 2114. 2114 под кнопку аварийной остановки. 10. Клеммы мама. 11 Клеммы мама узкие

12. Болты гайки, шайбы, изоленту, провода и всё что может еще потребоваться)

10:1534

Так как Нивский карданчик не совпадает по шлицам с рулевой 2110. Первым делом собирается новый карданчик. С кардана 2110 потребуется фланец — выбивается крестовина и снимается нужный фланец. Затем так же с Нивского карданчика снимается фланец. И заменяется снятым фланцем с десятого кардачика. Здесь как раз и потребуется новая крестовина. Подшипники забиваются аккуратно с помошью подходящей головки. Подшипники очень нежные, так что с ними нужно быть аккуратнее. И край фланца кернится. Если надо, то меняется вторая крестовина. У меня одна закусывала, а вторая болталась. Дальше делается сама рулевая колонка.

Так как рулевая колонка у Нивы смещена вправо примерно на 40 мм, решил заодно исправить это. На рулевую колонку 2110 были приварены две пластины. Справа широкая, слева узкая и просверлены 4 отверстия под крепления.

10:303911:506 12:1013

Вернее прикинул ширину пластин которые мне нужны. Сделал их. Закрепил на кузове и по месту прихватил к ним рулевую колонку. Потом всё вместе снял и обварил.

12:1300 13:1807

Устанавливаем рулевую, крепление подрулевых переключателей и руль.

13:1935 14:244215:506

Дальше нужно подключить подрулевые переключатели. С переключателем света и поворотников всё просто. А вот с переключателем дворников всё сложнее.

15:779

От родного подрулевого отрезается 2 косички с проводами и отрезанные концы обжимаются клеммами и раскидываются в соответствии со схемой в колодки подрулевых 2108.

15:1079 16:1586

Колодки подрулевых переключателей 2108

16:1659

Распиновка на переключатель поворотников и света следующая:

16:1774

2108 — Нива — цвет провода отрезанного от переключателей Свет 56а — 1 — сине-белый провод. 56b — 2 — серо-красный провод. 56 — 7 — зеленый провод.

30 — 3 — розовый провод (у меня черный).

16:2108

— Дальний свет — замыкаются контакты 56b и 56.

Снятие боковой тяги

Работу проводим на смотровой канаве или подъемнике.

Вывешиваем и снимаем колесо.

Для снятия правой боковой тяги поворачиваем руль до упора влево.

1. Пассатижами вынимаем шплинт

2. Ключом «на 22» отворачиваем гайку крепления боковой тяги к рычагу поворотного кулака.

3. Съемником выпрессовываем шаровой палец из рычага.

4. Можно использовать вильчатый съемник.

5. При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между боковой тягой и рычагом поворотного кулака и молотком наносим удары по торцу рычага.

6. Шаровой палец из рычага также можно выпрессовать, нанеся резкий удар снизу обратной стороной молотка по рычагу поворотного кулака вблизи шарнира

7. Вынимаем шаровой палец из проушины рычага поворотного кулака.

8. Съемником выпрессовываем шаровой палец тяги из маятникового рычага.

Палец также можно выпрессовать, нанеся резкий удар снизу молотком через зубило с притупленным концом по маятниковому рычагу

9. Вынимаем правую боковую тягу. Аналогично снимаем левую боковую тягу.

Устанавливаем боковую тягу так, чтобы к рычагу поворотного кулака крепился длинный наконечник.

Реактивные тяги — важные детали подвески Нивы Шевроле. Они ограничивают движение заднего моста, не позволяя ему сместиться вперед или назад.

Во время езды по бездорожью на штанги приходится высокая нагрузка. Это может стать причиной их деформации, износа сайлентблоков или обрыва крепления.

В результате нарушается положение заднего моста, машину начинает уводить в стороны и ускоряется износ покрышек. Поэтому нужно следить за состоянием реактивных тяг и сайлентблоков задней подвески.

Установка регулируемой рулевой колонки на ниву

Детали рулевого управления

1 – картер рулевого механизма; 2 – уплотнитель вала; 3 – промежуточный вал; 4 – верхний вал; 5 – фиксирующая пластина передней части кронштейна; 6 – кронштейн; 7 – верхняя часть облицовочного кожуха; 8 – втулка подшипника; 9 – игольчатый подшипник; 10 – рулевое колесо; 11 – нижняя часть облицовочного кожуха; 12 – детали крепления кронштейна вала рулевого управления

Установка рулевого механизма на автомобиль

1 – болты крепления картера рулевого механизма; 2 – стяжной болт крепления нижнего конца промежуточного вала; 3 – болты крепления кронштейна; 4 – кронштейн вала рулевого управления; 33,1 мм – расстояние от центра отверстия сошки до опорной поверхности картера рулевого механизма при среднем положении сошки

1. Отсоедините провода от аккумуляторной батареи и выньте облицовку крышки сигнала. Отверните гайку крепления рулевого колеса, снимите рулевое колесо, а затем обе половины облицовочного кожуха вала рулевого управления.

Предупреждение

Если необходимо снять только картер рулевого механизма, отверните болт крепления вилки нижнего карданного шарнира промежуточного вала на валу червяка и болты крепления картера к лонжерону кузова.

2. Снимите щиток приборов и отсоедините штепсельные колодки трехрычажного переключателя от штепсельных колодок пучка проводов. 3. Отсоедините провода от клемм выключателя зажигания и, отвернув винты крепления и утопив фиксатор замка, снимите выключатель зажигания. Ослабьте хомут крепления корпуса переключателя указателей поворота, света фар и стеклоочистителя и снимите его. 4. Отверните болт крепления вилки нижнего карданного шарнира промежуточного вала к валу червяка рулевого механизма. 5. Отверните болты крепления кронштейна 6 (см. рис. Детали рулевого управления) и снимите вал рулевого управления с кронштейном. 6. Отверните гайки крепления шаровых пальцев боковой и средней тяг к сошке, а затем съемником А.47035 выпрессуйте шаровые пальцы из отверстий сошки. 7. Снимите картер рулевого механизма, отвернув предварительно болты его крепления к лонжерону кузова. Выньте уплотнитель вала рулевого управления из отверстия в щитке передка кузова.

1. Установите в отверстие щитка передка кузова уплотнитель 2, совместив выступы уплотнителя с пазом отверстия передка кузова, установите картер рулевого механизма на лонжерон, не затягивая полностью гайки болтов крепления картера. 2. Специальным устройством ориентируйте картер так, чтобы угол a (см. рис. Установка рулевого механизма на автомобиль) не превышал 32°, а зазор между валом и педалью тормоза был не менее 5 мм. Затем полностью затяните гайки болтов крепления картера. 3. Установите сошку рулевого механизма в среднее положение, для чего совместите метки на картере и на валу червяка (см. рис. Разрез рулевого механизма). 4

Установите временно на вал рулевое колесо так, чтобы спицы были расположены горизонтально и в этом положении соедините вилку карданного шарнира промежуточного вала рулевого управления с валом червяка, обращая внимание на то, чтобы стяжные болты проходили через кольцевую проточку червяка. Затем прикрепите к кузову кронштейн вала рулевого управления

5. Снимите рулевое колесо и наденьте на вал рулевого управления переключатель указателей поворота, света фар и стеклоочистителей. 6. Установите рулевое колесо на вал руля так, чтобы спицы рулевого колеса были расположены горизонтально. Проверьте плавность и легкость вращения рулевого колеса в обоих направлениях, затем затяните гайку крепления рулевого колеса и закерните ее в трех точках. Сдвиньте корпус переключателя указателей поворота, света фар и стеклоочистителей в сторону рулевого колеса до упора, и затяните хомут крепления переключателя. 7. Соедините провода с клеммами выключателя зажигания и закрепите винтами выключатель на кронштейне вала рулевого управления. 8. Присоедините штепсельные колодки переключателя указателей поворота, света фар и стеклоочистителей к штепсельным колодкам пучка проводов автомобиля. 9. Установите на вал обе половины облицовочного кожуха и скрепите их винтами. Нанесите на поверхность нижнего контактного кольца рулевого колеса тонкий слой консистентной смазки и установите на рулевое колесо облицовку крышки выключателя звукового сигнала. 10. Установите на сошке шаровые пальцы средней и боковой левой тяги и закрепите их гайками. 11. Отрегулируйте схождение передних колес и проверьте усилие на рулевом колесе, которое при повороте колес на гладкой металлической плите не должно превышать 196 Н (20 кгс), 245* Н (25* кгс) (при замере на ободе колеса).

Рулевой редуктор автомобиля Нива

В 1970-м году перед конструкторами Волжского автозавода, которые на тот момент уже осваивали производство первой модели ВАЗ, была поставлена задача создать комфортабельный автомобиль повышенной проходимости. На стадии разработки многие узлы и агрегаты Жигулей перекочевали на прототип новой модели. Автомобиль получился довольно легковой внешне, и внедорожный благодаря своим характеристикам проходимости. При этом салон получился практически идентичным с легковушкой.

В 1974-м были произведено первые 15 образцов, которые прошли полный цикл пред серийных испытаний. А в середине 1977 года первый серийный автомобиль ВАЗ-2121 сошёл с конвейера. Спустя некоторое время после запуска конвейера автомобиль обрел высокую популярность, благодаря своей надежной конструкции и отличным внедорожными характеристикам. В лучшие годы на экспорт шло до 80% выпущенных автомобилей.

Не маловажную роль в такой популярности машины сыграла надежная и грамотно сбалансированная конструкция Нивы, которая позволила эксплуатировать автомобиль в разных климатических и дорожных условиях. Сочетание сиового агрегата, подвески, жесткого двух объемного кузова, трансмиссий и надежного рулевого управления, обеспечило Ниве долгую продолжительную жизнь на конвейере.

Одной из важных ответственных систем автомобиля, принято считать рулевое управление, сердцем которого выступает рулевой редуктор.

Рулевое управление

Рулевое управление

На Ниве применен рулевой редуктор червячного типа. Он обеспечивает надежное управление автомобилем на любых скоростях и в разной дорожной обстановке. Червячный механизм оборудован червяком глобоидного типа (переменный диаметр вала), соединенного с промежуточным валом, ролика. На внешней части вала ролика установлена сошка, которая посредством тяг приводит в действие поворотный механизм. Вращение руля обеспечивает посредством червячной передачи перемещение сошки, она тягами поворачивает колеса.

https://www.youtube.com/watch?v=aZOKMAgyJOg

Червячный рулевой механизм обладает низким уровнем чувствительности к толчкам и ударам, передаваемым от колес на неровной дороге. Он имеет возможность направлять автомобиль ВАЗ в большие углы поворота и соответственно, обеспечивает отличную маневренность автомобиля. Недостатком червячной передачи является сложность в производстве. Червячное рулевое управление имеет множество соединений, из-за чего требует периодической настройки и регулировки.

Червячный рулевой механизм применяется на легковых автомобилях повышенной проходимости с зависимой подвеской управляемых колес, легких грузовых автомобилях и автобусах. Простота конструкции имеет повышенные ресурс и высокую степень ремонтопригодности. Небольшим недостатком может показаться слегка повышенное усилие на руле, возникающее по ряду причин. Проанализировав конструкцию рулевого редуктора и действующие на него нагрузки, определяем проблемные зоны и пути решения проблем.

Базовый рулевой редуктор оснащен червячной парой, которая при работе вызывает сопротивление руля по причине трения червяка и червячной шестерни. Это принцип работы червячной передачи, соответственно полностью избавиться от этого фактора возможности нет. Решением выступает применение качественной смазки в редукторе и контроль состояния рабочих поверхностей.

В рулевом редукторе установленны два подшипника качения (вал червяка), два подшипника скольжения на валу сошки (он же — вал червячного колеса). Сами подшипники в исправном и смазном состоянии обеспечивают снижение трения основных деталей (и соответственно уменьшение усилия на руле).

В-третьих, шесть рулевых пальцев должны обеспечивать качественное соединение, корректно работать в одних плоскостях с системой, и обеспечивать подвижность рулевого механизма.

Регулировка рулевого редуктора Нива

Регулировка рулевого редуктора и причины, способствующие появлению необходимости в регулировке рулевой колонки на автомобилях семейства Нива (2121, 2131, 21213, 21214, Шевроле и прочего многообразия как бы серий и под серий), есть тема данного повествования.

Устройство рулевого редуктора на Ниве

Но прежде, чем приступить к шаманству с бубном, несколько слов об устройстве того самого рулевого редуктора. Шайтан машинка хоть и не хитра в своих конструктивных изысках, но все же требует наличия смекалки и понимания у всяк решившегося на ремонт.

Немного сухих терминов:

Картинка спизжена с просторов интернета (с) х.з кто

  1. Картер
  2. Сошка
  3. Нижняя крышка картера
  4. Регулировочные прокладки
  5. Наружное кольцо подшипника вала червяка
  6. Сепаратор с шариками
  7. Вал сошки
  8. Регулировочные винт
  9. Регулировочная пластина
  10. Стопорная шайба
  11. Вал червяка
  12. Верхняя крышка картера
  13. Уплотнительная прокладка
  14. Втулка вала сошки
  15. Сальник вала червяка
  16. Сальник вала сошки.

В процессе эксплуатации колонки, червяк и ролик, а именно при их совокупной работе (трение или качение х.з как правильно), в данной паре увеличивается эксплуатационный зазор, банально появляется люфт и сцуко какие-то непонятные стуки и звуки.

Появление люфта ведет к увеличению свободного хода рулевого колеса, биению. А это в свою очередь не есть нормалды. Гуляет руль? Плохая управляемость, теряется чувствительность и скорость реагирования, а значит о безопасном вождение можно умолчать.

Тут я вам Америку не открыл.

Данный люфт, если вовремя не устранить, а именно не отрегулировать рулевой редуктор, приводит к появлению сколов, микротрещин и в последующем механическом повреждении главной пары – червяка и сошки.

Ну а в конечном итоге наступает полный абзац и выход из строя. И ты, да да, именно ты, попадаешь на свои кровно заработанные тугрики, ибо новый рулевой редуктор меньше пятерки, а для Шевролетов с ГУР и без них, до целой десятки рубликов, в местных магазинах китайских запчастей, стоить не будет… проверено…

Не, конечно, не все так страшно ибо редуктор можно снять и разобрать. О том, как это сделать пойдет речь ниже.

Как разобрать рулевой редуктор Нива

  • В первую очередь с редуктора следует слить масло.
  • Отсоединив тяги и выкрутив болты крепления редуктора к лонжерону кузова, снимаем его с автомобиля.
  • Снимаем сошку. Выкручиваем гайку его крепления. Сошка как правило сильно прикипает, для ее снятия, следует наносить по ней резкие удары молотком.
  • Затем откручиваем болты крепления верхней крышки корпуса редуктора и снимаем ее вместе с регулировочными прокладками.
  • Теперь из картера следует вытолкнуть наружное кольцо подшипника. Для этого используем вал червяка.
  • После чего вынимаем вал вместе с сепаратором.
  • Снимаем сальники вала червяка и вала сошки.

Регулировка рулевого редуктора Нива

И так, мы выполнили разборку и замену изношенных элементов, установили редуктор на автомобиль и теперь можно приступать к регулировке.

Порядок наших действий будет выглядит следующим образом:

  • Открыв капот и взглядом обнаружив редуктор, на верхней крышке корпуса которого имеется регулировочный винт и стопорная гайка они то нам и нужны.
  • Ослабляем затяжку стопорной гайки, плоской отверткой начинаем вращать винт. Закручивая винт по часовой стрелке, люфт в шестернях колонки будет уменьшаться, но это при условии, что длина регулировочного винта нам позволяет его закручивать.

Если винт закручен до упора, а люфт не убирается, то колонка идет под замену.

Обслуживание рулевого редуктора Нива (Шевроле, 2121, 21213 и 21214)

Как и любой другой узел, рулевой редуктор обслуживать следует, придерживаясь трех нехитрых правил.

Три простых, но в то же время важных правила, которые следует всегда соблюдать:

  • Своевременный визуальный осмотр.
  • Своевременный контроль уровня масла в редукторе.
  • Своевременная регулировка.

Своевременный визуальный осмотр, позволяет во-время определить и выявить масляные подтеки, механические дефекты и другие повреждения на корпусе редуктора.

Контроль уровня масла – сюда так же входит своевременная замена масла.

Хорошо или плохо? Каждый решает сам для себя. Лично мое мнение, что данная мера имеет место быть в обслуживании редукторов, эксплуатационный срок службы которых, близится к закату. Зазоры в шестернях простой регулировкой уже не устраняются и единственный выход, дабы избавиться от стуков, залить в корпус редуктора жидкий литол, тем самым хоть чуть-чуть нивелировать люфт.

Ну и регулировка – позволяет вовремя исключить люфт в шестернях редуктора.

Последовательно соблюдая три вышеприведенные рекомендации, будьте уверенны, рулевой редуктор на ниве прослужит вам верой и правдой не один десяток тысяч километров пробега.

Назначение детали

Реактивные тяги Нива Шевроле являются одним из основных элементов подвески. Основным предназначением является ограничение хода переднего поворотного кулака. Задние регулируют положение моста. Так же тяги необходимы для того, чтобы удерживать колеса на месте в продольном положении. Благодаря тягам деталь может перемещаться только в крайнее верхнее или нижнее положение. Рычаг крепиться в двух точках, для этого используются болты и сайлентблоки.

Задние тяги устанавливаются в основном на многорычажную подвеску. Они необходимы для того, чтобы избегать колебательных движений в поперечном направлении моста.

Для изготовления тяг используется только высококачественная упругая сталь, которая способна выдерживать постоянное воздействие высоких нагрузок. Но если бы они состояли только из металла, то практически не нуждались бы в замене. Но в такой конструкции присутствует и одно слабое место – сайлентблоки. Их крепление осуществляется при помощи сварки. Этот шов и является слабым местом детали. При усиленной нагрузки на элемент в местах шва моет появиться маленькая трещина, даже незаметная на первый взгляд. Но со временем это может привести к крупной поломке на дороге. Поэтому при сильных ударах по подвеске необходимо тщательно проверять все компоненты системы, и менять их при первых признаках неисправности.

Помимо этого, неисправности с сайлентблоками могут возникнуть при попадании внутрь пыли и грязи. Это происходит при разрушении защитной резинки. Они могут деформироваться при сильном физическом воздействии на рычаги, так же со временем может разрушаться структура материала. Необходимо помнить, что со временем ситуация только усугубиться за счет того, что смазка, находящаяся внутри высохнет и начнется усиленный износ.
