Последствия несвоевременной замены
Пренебрежение сменой топливного фильтра чревато различными повреждениями элементов топливной системы, которые потребуют дорогостоящего ремонта. При незначительном загрязнении фильтра ухудшается подача топлива при высоких оборотах, что выражается в снижении общей динамики автомобиля Тойота Королла и увеличенном расходе топлива. Увеличенный расход топлива вызывает перегрев каталитического нейтрализатора и его выход из строя.
Частицы грязи могут попасть в топливные шланги и форсунки для впрыска топлива в цилиндры. Очистка забитых форсунок является достаточно затратной процедурой, кроме того, такая операция помогает не всегда. При повреждении или сильном засорении форсунки подлежат замене.
Загрузка …
О топливных фильтрах для модели Toyota Corolla
Торговые сети и автомобильные рынки могут предложить на выбор как минимум три разных вида таких изделий для Тойоты Королла. Сегодня их производство налажено в Китае, Корее, поступают для реализации оригинальные изделия японских компаний. Среди владельцев нет единого мнения о том, какой из них лучше или хуже. Все считают, что самое главное, это правильная установка уплотнительных прокладок из всего комплекта.
Выбор топливного фильтра автомобиля Toyota Corolla зависит от нескольких факторов, это модификация кузова, год его выпуска. Изделия для машин, выпущенных до 2007 года и после, разительно отличаются по конструкции. Есть такие изделия для подачи топлива, что смена фильтрующего элемента возможна только целым модулем. С 2008 года на Toyota Corolla устанавливаются модули, позволяющие произвести смену отдельно от бензонасоса.
https://youtube.com/watch?v=Lywi0U8BziM
https://youtube.com/watch?v=Lywi0U8BziM
Как часто менять
Признаки забитого фильтрующего элемента
Королла 120 универсал
На необходимость поменять топливный фильтр в может указать работа автомобиля. Некоторые ее особенности могут говорить о проблемах в бензонасосе
И чтобы каждый раз для проверки исправности его не приходилось разбирать бензонасос, нужно обратить внимание на такие нарушения в работе:
- сложно или не получается запустить непрогретый мотор;
- на холостых оборотах силовой агрегат работает неустойчиво;
- автомобиль дергается при движении, самостоятельно замедляет ход;
- появляется ощущение «троения»;
- ухудшаются динамические свойства транспортного средства.
Топливный фильтр очищает горючее от инородных примесей, не позволяя им поступать в магистраль. В процессе эксплуатации происходит постепенное загрязнение фильтрующего элемента. Из-за этого бензонасос испытывает дополнительную нагрузку, сокращающую его ресурс.
При сильном загрязнении фильтра к форсункам перестает подаваться требуемое количество горючего. Из-за этого силовой агрегат начинает работать нестабильно, а Toyota Corolla 150 теряет динамику.
ВНИМАНИЕ!
Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. Оригинальный топливный фильтр Тойота Королла 150 имеет каталожный номер 7702412050
Его цена составляет от 3500 до 6000 рублей. Для Corolla 150 подходят и другие фирменные изделия Toyota с каталожными номерами 77024-12030 и 77024-02100. Их стоимость находится в пределах от 3 до 7 тыс. рублей
Оригинальный топливный фильтр Тойота Королла 150 имеет каталожный номер 7702412050. Его цена составляет от 3500 до 6000 рублей. Для Corolla 150 подходят и другие фирменные изделия Toyota с каталожными номерами 77024-12030 и 77024-02100. Их стоимость находится в пределах от 3 до 7 тыс. рублей.
Помимо оригинальных топливных фильтров существуют достаточно хорошие аналоги от сторонних производителей. Перечень наилучших их вариантов приведен в таблице ниже.
Таблица — Аналоги топливного фильтра на автомобиль Corolla 150
Как заменить топливный фильтр на Тойоте Королла, Камри, Рав4
Так как расположение фильтров отличается в зависимости от марки авто, то конкретной инструкции абсолютно для каждого нет. В общем случае она будет включать такие пункты:
1. Определитесь с местом расположения вашего фильтра.
2. В зависимости от места, вам необходимо произвести демонтаж предохранителя топливного насоса.
3. Чтобы предотвратить возможное возгорание, снимите минусовую клемму с аккумулятора.
4. Далее необходимо снять сам фильтр. Крепление может осуществляться непосредственно при помощи болтов или специальных защелок. Для первого случая вам понадобится гаечный ключ, а для второго – обычная шлицевая отвертка. Отсоедините деталь от крепления.
6. Установите новый фильтр аналогично старому. Большинство моделей имеют на корпусе специальную стрелку, которая показывает направление подачи топлива.
7. Подключать бензопровод нужно заранее, чтобы проверить целостность патрубка.
8. Установите на место обратно предохранитель топливного насоса и клемму аккумулятора.
В авто, где фильтр расположен в баке, необходимо производить демонтаж задних сидений, обивки, а уже потом добираться до топливного насоса, в конструкции которого встроен сам фильтр.
Данная методика будет полезна каждому автолюбителю. Обязательно меняйте топливный фильтр при необходимости. Это продлит срок службы машины и обезопасит топливную систему от непредвиденных поломок.
Топливный фильтр для Тойота Королла
120/130 (девятое поколение) и 140/150 (десятое поколение) отличаются друг от друга конструктивно и размерами. Также в рамках каждого поколения есть отличия в зависимости от типа двигателей.
На всех автомобилях обоих поколений с бензиновыми двигателями кроме основного фильтра топлива (тонкой очистки) также иметься сетка (грубой очистки, фильтр насоса). Она служит для первичного отсеивания крупных частиц мусора что могут быть в топливном баке.
Основной производитель оригинальных топливных фильтров для Corolla 150 и 120 является компания Denso.

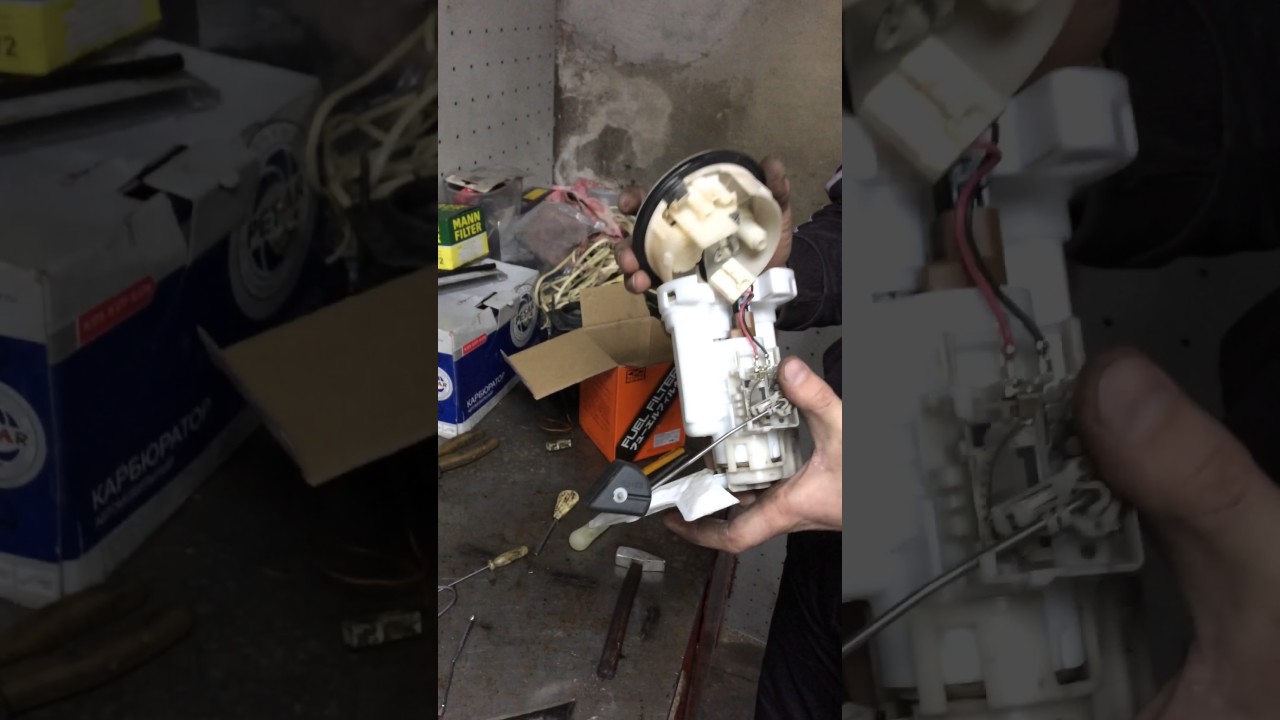

Toyota Corolla в кузове Е120
Для замены понадобится следующее:
- крестообразная отвертка;
- плоская отвертка;
- чистый обтирочный материал;
- головка на 8 мм с воротком (необязательно);
- пылесос.
Пошаговая инструкция по замене:
Снимаем задние сиденья. Поднимаем сиденья (не трогая при этом спинки) и с небольшим усилием выводим их крепления из пазов в кузове;
Ближе к левой стороне кузова находится лючок доступа к топливному баку. Аккуратно приподнимаем его, по кругу помогая плоской отверткой, если не снимается руками;
Под лючком, надавив на кнопку-фиксатор, снимаем фишку питания и отводим в сторону;
Протираем от пыли или пылесосим пространство под крышкой;
Сбрасываем давление в системе. Для этого при отключенной фишке бензонасоса запускаем двигатель и даём ему поработать, пока он не заглохнет.
Отключаем шланг обратки. Для этого вынимаем желтую скобу (если не удается с первого раза потянуть за нее и достать, можно плоской отверткой раздвинуть концы, тогда снимется легче) и, с небольшим усилием потянув вверх, отсоединяем. Чистой тряпкой вытираем пролившийся бензин.
Отключаем шланг подачи. Для этого нажимаем на скобы-фиксаторы по бокам от наконечника шланга и отсоединяем. Обтирочным материалом убираем пролившийся бензин
Его может быть значительно больше, чем в предыдущем случае, если не сбросить давление;
Крестообразной отверткой (или головкой на 8 мм с воротком) отвинчиваем 8 винтов крепления крышки топливного насоса;
Осторожно вынимаем колбу, чтобы не повредить поплавок датчика уровня топлива;
Отсоединяем клемму датчика уровня топлива;
Нажимая на клипсы по кругу, отсоединяем верхнюю часть корпуса;
Отсоединяем датчик уровня топлива. Для этого надавливаем на него вниз, пока крепления не выйдут из пазов.
Отключаем фишку топливного насоса (от самого насоса, не от верхней части корпуса);
Подобно верхней части корпуса, отсоединяем нижнюю, где находится насос
Не теряем нижнюю резиновую прокладку;
Вытаскиваем топливный насос вместе с уплотнителем;
Снимаем сетчатый фильтр грубой очистки топлива. Для этого отверткой аккуратно поддеваем фиксирующий колпачок в месте крепления к насосу, затем снимаем фильтр;
Отсоединяем выходной наконечник обратки (на нижней части корпуса) и уплотнительное кольцо с клапаном (на верхней части);
Берем новый топливный насос и производим на него монтаж всех элементов в обратном порядке.
Замена на Corolla 120 кузов
Перед началом работ необходимо максимально опустошить бак, желательно до включения лампочки резервного остатка топлива. Это необходимо для минимизации риска пролива бензина на обшивку салона.
Инструменты
Перед заменой фильтра надо подготовить следующие материалы и инструменты:
- отвёртка с тонким плоским жалом;
- отвёртка с крестообразным жалом;
- клещи для демонтажа пружинного зажима;
- ветошь для протирки;
- плоская ёмкость, над которой разбирается насос.
Пошаговая инструкция
Алгоритм действий:
Поднять левую подушку заднего сидения и отогнуть мат шумоизоляции для получения доступа к лючку топливозаборного модуля.
Очистить место установки лючка и сам лючок от грязи.
Открепить с помощью отвёртки лючок, установленный на специальной густой мастике. Мастика многоразовая, счищать её с привалочных поверхностей лючка и кузова не следует.
Протереть крышку топливного модуля от скопившейся грязи.
Отключить разъем питания с колодки топливного насоса.
Запустить двигатель для выработки находящегося под давлением в магистрали топлива. Если пренебречь данным пунктом, то бензин при снятии трубки зальёт салон автомобиля.
Отсоединить от модуля две трубки: подачи топлива в двигатель и обратной подачи топлива из адсорбера. Трубка под давлением зажата на модуле фиксатором, который сдвигается вбок. Вторая трубка фиксируется обычным кольцевым пружинным зажимом.
Открутить восемь винтов отвёрткой с крестообразным шлицем и аккуратно вынуть модуль из полости бака
При вынимании модуля важно не повредить установленный сбоку датчик уровня топлива и поплавок, закрепленный на длинном рычаге. Дальнейшие работы лучше проводить над подготовленной ёмкостью, чтобы исключить попадание остатков бензина из модуля на элементы салона автомобиля.
Отсоединить защёлку рычага и снять поплавок.
Разъединить половины корпуса модуля
Пластиковые клипсы разъёма находятся ближе к верхней части модуля. Клипсы достаточно хрупкие и важно провести эту операцию аккуратно.
Вынуть бензонасос из модуля и отсоединить от него фильтр. Бензонасос будет выходить с усилием из-за наличия резиновых уплотнительных колец. Важно не потерять и не повредить кольца, которые обеспечивают сохранение давления при подаче топлива.
Теперь можно поменять фильтр тонкой очистки. Корпус модуля и фильтр грубой очистки продуваем сжатым воздухом.
Произвести сборку и установку модуля в обратной последовательности.
Замена фильтра на Королла 120 хетчбэк
На машине с кузовом хетчбэк 2006 года топливный фильтр установлен по-другому, так что процедура замены имеет ряд нюансов. Также такая схема применялась на всех 120-х Короллах английской сборки.
Последовательность действий при замене:
Лючок модуля крепится на четырёх болтах под крестообразную отвёртку.
Сам модуль плотно вставлен в корпус бака, для его снятия применяется специальный съёмник.
Модуль имеет совершенной иной внешний вид. Для его разбора необходимо сначала отсоединить шланг у основания модуля. Шланг можно снять только после предварительного нагрева феном.
Сам фильтр с насосом находится внутри стакана модуля и крепится на трёх защёлках.
Для доступа к фильтру необходимо снять датчик топлива.
Фильтр можно снять с крышки модуля только в нагретом феном состоянии. Топливные трубки придётся срезать
Важно запомнить которая из трубок фильтра является входящей, а какая выходящей, поскольку никакой маркировки на корпусе нет.
Выдавить болтом 17 мм насос из фильтра.
Установить новый фильтр Toyota 23300–0D020 (или аналог Masuma MFF-T116) и смонтировать новые трубки между фильтром и насосом. Трубки должны быть легко сгибаемыми, поскольку в баке половины насоса находятся в поджатом состоянии.
Фильтр грубой очистки находится в стакане и просто промывается средством для очистки карбюраторов.
Дальнейшую сборку и установку проводим в обратном порядке.
Немаловажным моментом в работе является обеспечение герметичности посадки новых трубок на штуцера. Качество работы лучше проверить до установки модуля в бак при помощи насоса и мыльного раствора. По ряду отзывов фильтр MFF-T116 одевается на насос неплотно. Ниже ряд фото, поясняющих процедуру замены.
Крышка модуля на болтах
Примерная схема съёмника
Отсоединение нижней трубки
Клипса фиксации фильтра в стакане модуля
Подготовленный к снятию крышки модуль
Снятие модуля из бака
Фильтр с установленным в нём насосом
Выдавливание насоса болтом
Установка новых трубок
Промытый фильтр грубой очистки
Собранный модуль с трубками
Проверка герметичности мыльным раствором не пройдена
Пожарная безопасность при выполнении работ
Пø ÃÂðñþÃÂõ ÿþ ÷ðüõýõ ÃÂøûÃÂÃÂÃÂð ÿþô ôýøÃÂõü úÃÂ÷þòð ø÷ ÃÂðûþýð þÃÂõýàòðöýþ ÃÂþñûÃÂôðÃÂàÿÃÂðòøûð ÿþöðÃÂýþù ñõ÷þÿðÃÂýþÃÂÃÂø. ãöõ ÃÂõÃÂõ÷ ýõÃÂúþûÃÂúþ ÃÂõúÃÂýô ÿþÃÂûõ ÃÂÃÂÃÂüð úÃÂÃÂÃÂúø ñõý÷þñðúð ò ÃÂðûþý ÿÃÂþýøúðÃÂàÿðÃÂàñõý÷øýð. ÃÂñ øàò÷ÃÂÃÂòþþÿðÃÂýþÃÂÃÂø ò ÃÂüõÃÂø àòþ÷ôÃÂÃÂþü ÃÂúð÷ðýþ òõ÷ôõ. ÃÂþÃÂÃÂþüàýø ò úþõü ÃÂûÃÂÃÂðõ ýõ ôþûöýþ ñÃÂÃÂàøÃÂÃÂþÃÂýøúþò øÃÂúÃÂþþñÃÂð÷þòðýøàø, ÃÂõü ñþûõõ, þÃÂúÃÂÃÂÃÂþóþ þóýÃÂ!
ÃÂþóôð ýðÃÂþÃÂýÃÂù ñûþú ÃÂýÃÂàø ÃÂðñþÃÂàòõôÃÂÃÂÃÂàóôõ-ÃÂþ ýð ÃÂÃÂþûõ, óþÃÂûþòøýàñõý÷þñðúð ÃÂûõôÃÂõàòÃÂõüõýýþ ýðúÃÂÃÂÃÂàÃÂøÃÂÃÂþù ÿûÃÂýúþù øûø ÿûþÃÂýþù ÃÂÃÂÃÂÿúþù. ÃÂÃÂø ÃÂÃÂþü ýõ ÃÂûõôÃÂõà÷ðúÃÂÃÂòðÃÂàôòõÃÂø ðòÃÂþüþñøûàâ ÃÂõÃÂõ÷ ýøàñÃÂôõàÿÃÂþøÃÂÃÂþôøÃÂàÿÃÂþòõÃÂÃÂøòðýøõ ÃÂðûþýð. âðúöõ ÿÃÂõôÿþÃÂÃÂøÃÂõûÃÂýõõ, ÃÂÃÂþñàòþ òÃÂõüàÃÂðñþÃÂàðòÃÂþüþñøûàýðÃÂþôøûÃÂàýð þÃÂúÃÂÃÂÃÂþü òþ÷ôÃÂÃÂõ.
https://youtube.com/watch?v=Lywi0U8BziM
Правила безопасности
Пары бензина для организма человека являются сильным ядом. При химическом отравлении может возникнуть головная боль, слабость, тошнота, головокружение. В долгосрочной перспективе, при постоянном контакте с бензином, он может играть роль канцерогена. Бензин также взрыво- и пожароопасен.
Поэтому необходимо соблюдать следующие правила безопасности при замене топливного насоса:
- Не производить работ в закрытом или слабо проветриваемом помещении;
- Исключить любую возможность контакта с открытым пламенем (не курить, не подсвечивать рабочую зону огнём);
- Для минимизации утечек бензина, перед разборкой колбы, слить весь бензин, который возможно, в герметичную тару;
- Если произошла утечка – сразу использовать обтирочный материал. После использования, во избежание распространения ядовитых паров, переместить в закрывающуюся тару;
- При возникновении признаков отравления немедленно покинуть рабочую зону и выйти на открытый воздух. При ухудшении состояния обратиться за медицинской помощью.
Замена основного фильтра – действуем по инструкции
Замена топливного фильтра в автомобиле Тойота Королла – вполне осуществимая задача для каждого водителя. В автомагазинах есть в основном только дополнительный фильтр, который находится под капотом, поэтому заранее побеспокойтесь о заказе основного устройства. На покупке экономить не стоит и лучше приобретать только оригинал. Он прослужит вам значительно дольше, чем китайская подделка, которыми сейчас насыщен рынок автодеталей.
Перед заменой вам понадобится не только сама деталь, но и дополнительные инструменты: пара отверток и герметик, а также рожковые ключи для замены второго фильтра. Основной топливный фильтр в автомобиле Тойота Королла находится под задним сиденьем в топливном баке. Данный тип фильтра принято называть погружаемым. Для его замены необходимо поднять заднее сиденье, а то и вовсе на время открутить. Под сиденьем вы увидите металлическую крышку, так называемый лючок. При помощи отвертки аккуратно его отковыряйте, так как он крепится на герметике. При этом будьте осторожны, чтобы не повредить электрические провода.
Открыв крышку, вы увидите топливную трубку и фишку с проводами. Первым делом отключите фишку с питанием. Следующим этапом будет отсоединение топливной трубки. На её пластиковом фиксаторе есть стрелка, которая указывает направление, в котором необходимо его прокрутить – делайте это аккуратно, чтобы не сломать его. После отсоединения может политься бензин, потому подставьте тряпочку или бутылку. Что предотвратить выливание бензина, перед началом всех работ необходимо вытянуть из монтажного блока предохранитель насоса.
Двигатель при этом должен быть включен. Необходимо подождать, пока он заглохнет
Эти действия приведут к тому, что все топливо, которое находится в трубке, сгорит. Перед снятием насоса и фильтра обратите внимание на правильное его расположение в баке – точно также нужно будет поставить новую деталь обратно. Открутите и снимите прижимное кольцо, далее аккуратно достаньте насос с фильтром – важно не повредить и не сдвинуть поплавок уровня с топливной сеткой
Следующим этапом будет снятие самой детали. Для этого переверните весь корпус и аккуратно сдвиньте несколько заклепок, после этого снимите крышку. Под крышкой будет резиновая прокладка, которую также необходимо снять. Потом удалите металлическое штопорное кольцо, которое держит топливную сетку. Если есть возможность, замените её на новую или, как минимум, хорошо промойте в воде и дайте высохнуть.
Потом отсоедините регулятор давления – сделать это будет достаточно сложно, так как он находится в уплотнительной резинке. После этого отсоедините топливный насос и уплотнительные кольца. Теперь берите новый фильтр и собирайте все в обратном порядке. Перед сборкой все резиновые уплотнительные соединения можете смазать маслом, это значительно упростит процесс сборки. Крышку лючка очистите от старого герметика и нанесите новый. Нужно будет минут 10–15 подержать её под грузом, чтобы герметик застыл.
Пошаговая инструкция по замене топливного фильтра на Тoyota Corolla кузов 120
Далее снимаем обивку днища кузова, находящуюся под сидением. Для этого ключом на «10» следует открутить два крепления (красные стрелки). Отверткой снимаем пистон (желтая стрелка).
Поднимаем коврик на сиденья. Закрепляем его водительскими и пассажирскими ремнями безопасности за красные выступы. Под ковриком видим слой пенопласта, который следует демонтировать.
Теперь вашему взору представится крышка бензонасоса, которую аккуратно можно поддеть и снять с помощью ножа или плоской отвертки (она сидит на черном герметике).
- Прежде чем приступить непосредственно к замене, следует тщательно пропылесосить открывшуюся полость сначала под ковриком, а затем – над бензобаком.
- Перед отсоединением патрубков подставляем заранее припасенную канистру, чтобы слить оставшийся бензин. Далее снимаем топливные шланги. Маленький патрубок или шланг обратки снимается очень легко, достаточно вытащить в сторону желтую скобу тонкой отверткой. Отсоединение второго шланга также не составит больших усилий, впрочем, в случае чего можно также помочь себе отверткой.
- Перед непосредственным демонтажем топливного фильтра, когда вытащены патрубки, автомобиль нужно завести и подождать две-три минуты, пока он сам не заглохнет. Как только мотор отключится, можно еще несколько раз провернуть стартер. Данный процесс позволит вывести все топливо из системы, а также спустит давление.
- Далее, нужно отсоединить клеммы аккумулятора.
- Далее следует выкрутить крестообразной отверткой или ключом на «8» восемь винтов и снять насосный блок. Тут вам пригодятся тряпки, так как бензин будет вытекать со всех щелей.
- Чтобы добраться до фильтра тонкой очистки и произвести замену расходных компонентов, приступаем к разбору бензонасоса.
- Снимаем защелку, чтобы отсоединить поплавок.
- Далее по кругу нажимаем на пластиковые клипсы, чтобы рассоединить корпус блока в верхней части.
- Предпринимаем небольшое усилие, чтобы вытянуть бензонасос из резинового уплотнения.
- Вставляем бензонасос в новый корпус фильтра тонкой очистки.
- Затем следует промыть и продуть сжатым воздухом сетку заборника и собрать все в обратном порядке.
Если замену вы произведете по всем правилам и не забудете уплотнительные кольца из резины, то двигатель заведется без проблем и будет работать лучше, чем прежде.
Другая модификация модели Тoyota Сorolla со 150 кузовом 2008 года выпуска, имеет вместо металлической крышки бензобака большое пластиковое кольцо с резиновым уплотнителем. Для снятия блока кольцо нужно повернуть против часовой стрелки, чтобы ослабло уплотнение
Открутить кольцевую крышку можно при помощи деревянных чопиков, которые следует наставить на ребрышки крышки и осторожно побить по ним молотком. При дальнейшей разборке какие-то детали могут отличаться от конструкции Тойота Короллы со 120 кузовом до 2008 года выпуска
К примеру, немного по-другому выглядит сетка заборника и фильтр тонкой очистки, в остальном все практически то же самое. В целом процесс замены идентичен, поэтому вы можете воспользоваться вышеизложенной инструкцией для Тойоты Короллы со 120 кузовом.
Фильтр на других Короллах
На Королле с кузовом 100 фильтр расположен в моторном отсеке. Для его замены необходимо снять резиновый патрубок подачи воздуха от фильтра к модулю дроссельной заслонки. Патрубок зафиксирован обычными винтовыми хомутами с гайкой 10 мм. К фильтру подходит топливная трубка, закреплённая гайкой на 17 мм, сам фильтр закреплён на кузове двумя болтами 10 мм. Нижний шланг подвода топлива можно открутить через отверстие для рулевых тяг в левой арке. Давления в системе нет, поэтому течь бензина будет незначительной. После этого можно установить новый фильтр (часто используется самый дешёвый SCT ST 780). Аналогичная система фильтрации использована и на Короллах модели 110.
Ещё одним вариантом является праворульная модель 121 Королла Филдер, которая может быть с передним или с полным приводом. Расположение модуля на ней аналогично модели 120, но только на машинах с полным приводом. На таких комплектациях справа установлен дополнительный датчик топлива. При этом сам модуль имеет всего одну трубку. На машинах с передним приводом модуль установлен по центру кузова и к нему идут две трубки.
При вынимании модуля из бака необходимо снять дополнительную трубку забора топлива из второй секции бака. Эта трубка есть только на полноприводных Филдерах. На переднеприводной машине там стоит обычный клапан регулятора давления.
Хорошо виден датчик второй половины бака справа
Одна трубка подачи топлива
Крепление модуля снято
На модуле видны трубки подачи топлива из другой секции бака
Разобранный модуль
Насос с новыми фильтрами в сборе
Что случится при игнорировании проблем
Закрывать глаза на глохнущий во время поездки мотор – приближать себя и других участников движения к беде. Изношенный и засоренный фильтр приводит к некорректному функционированию мотора машины. На его компонентах скапливается конденсат, стимулируя появление ржавчины.
Смолы намного уменьшают эффективность эксплуатации автомобиля. Постепенно выйдут из строя все элементы комплекса, доводя владельца до серьезных финансовых затрат. Проблемных ситуаций избежать, если вовремя менять очистительной устройство, то есть топливный фильтр, предназначающийся для очищения моторного отсека.
Машина сама сигнализирует о появлении дефектов, главное — уметь к ней прислушаться и не отмахиваться от возникшей проблемы. Ведь ее рано или поздно придется решать. Если самому нет времени возиться с заменой фильтра, нужно обратиться в сервисный центр. Специалисты оперативно справятся с этой работой.
Алгоритм замены топливного фильтра на Тойота Королла e150
Топливный насос находится под задним диваном
Для самостоятельной замены топливного модуля на большинстве Toyota Corolla старше 2008 не потребуется глубоких технических знаний и умений. Из деталей вам потребуется:
- бензофильтр тонкой очистки;
- фильтрующий элемент грубой очистки;
- прокладки и кольца,
- или топливный модуль в сборе.
Из инструментов вам понадобятся:
- крестовая и плоска отвертка;
- ветошь;
- емкость для слива остаток бензина;
- пылесос либо веник;
- вышеперечисленные детали;
Крышка бензонасоса
Замена фильтра:
- Снять заднее сидение;
- Под сидением располагается специальный люк, который необходимо подковырнуть плоской отверткой, не прилагая грубых физических усилий.
- Отсоединяем все клеммы и шланги, будьте готовы, что при отделении последнего из него вытечет примерно 200 миллилитров бензина – тут и пригодится заранее подготовленная для этого емкость;
- Не поленитесь очистить пространство от грязи и пыли – это пойдет автомобилю только на пользу и не займет много времени;
- Аккуратно снимаем пластиковую гайку бензобака. Здесь вам может понадобится помощник, так как открутить её одному без механических повреждений может оказаться затруднительно;
- Уприте отвертки в гайку с противоположных сторон и постарайтесь снять её наиболее аккуратным способом, если перестараетесь, то будет сложно надеть её обратно;
- Сняв гайку, вытащите всю систему из бака и не потеряйте защитное кольцо с горлышка;
- Замените уплотнительное колечко;
- Отделите элемент грубой очистки от топливного насоса;
- Ставим новые детали и возвращаем все на свои места;
Бензонасос и фильтры в сборе
Если остались вопросы, прочтие материал о замене бензофильтра Королла 120.
Выбираем фильтр на Corolla
Перед заменой, необходимо тщательно подойти к выбору нового фильтра
Обращать внимание стоит на артикул и совместимость с вашим автомобилем. Рынок автозапчастей предлагает следующие варианты:
- для Corolla в 180 кузове номер запчасти – 23300-2040. Цена – полторы тысячи рублей;
- для Corolla в 180 кузове и модели а Avensis– 77024-02320, цена – от 8 до 9 тысяч рублей, так как фильтр поставляется в комплекте с насосом;
- оригинал от Тойоты 77024-12050 совместим с большинством современных Королл и стоит 5500 рублей;
- для 120 кузова подойдет деталь с артикулом 23217-0D090, за которую придется отдать 500 рублей;
- топливный фильтр для Тойоты Короллы в 150 версии кузова номер запчасти 77024-12030 ценой 4500 рублей.
Еще две защелки
Стоимость работ
Цена оригинальных фильтров для 120-й модели достаточно высока и составляет от 1800 до 2100 рублей за раннюю деталь 77024–12010 и от 3200 (большой срок ожидания, примерно два месяца) до 4700 за поздний вариант 77024–02040. На более современный 150-й кузов фильтр 77024–12030 (или 77024–12050) оценивается в сумму от 4500 до 6 тыс. рублей. При этом стоимость аналогов Asakashi или Masuma составляет около 3200 рублей. Самый дешёвый аналог Shinko обойдётся в 700 рублей. Поскольку при замене есть риск повреждения или потери уплотнительных колец, то следует приобрести две оригинальные детали с номерами 90301–08020 и 90301–04013. Эти кольца недорогие, их покупка обойдётся всего в 200 рублей.
Фильтр
Уплотнительное кольцо №1
Уплотнительное кольцо №2
Аналог фильтра грубой очистки будет стоить около 300 рублей. Для «английских» машин оригинальный фильтр оценивается примерно в 2 тыс. рублей, а неоригинальный — около 1 тыс. рублей. Также понадобятся новые трубки и уплотнительные кольца, за которые придётся отдать около 350 рублей. Фильтр SCT ST780 для Королла 100 и 110 стоит в пределах 300–350 рублей.
Детали для Филдер намного дешевле. Так, оригинальный фильтр стоит 1600 рублей, а аналоги Asakashi и Masuma — около 600 рублей.
Пошаговая инструкция при замене фильтрующего элемента и насоса
Люк, ведущий к топливному баку
Менять бензофильтры важно для сохранения мощности двигателя, отсутствия проблем при его пуске и для продления срока эксплуатации поршней, поршневых колец, шатунов и пальцев
Запчасти и инструменты
Перед тем как поменять топливный фильтр на Королла, необходимо подготовиться. Для этого следует заранее приготовить необходимые инструменты и материалы. Нам понадобятся:
- бензофильтр грубой очистки;
- фильтр топливный тонкой очистки;
- отвертка с прямым шлицем для крепежных изделий узкая;
- отвертка с крестовым наконечником.
- гаечный ключ на 8,
- фен.
Также подготовьте большое количество ветоши и емкость с водой.
Выполнение работ
Бензофильтр Королла находится в баке и является частью модуля бензонасоса, состоящего из:
- насоса топлива;
- бензофильтра первичной очистки — компонента, очищающего горючее от лишней влаги и различных примесей;
- фильтра финальной очистки — компонента, тщательно фильтрующего горючее от частиц меньшего размера;
- поплавка, показывающего количество горючего.
Крышка бензонасоса
Перед началом работы следует слить горючее из системы, чтобы потом не залить им салон автомобиля. Для этого нужно выдернуть предохранитель из блока предохранителей, и оставить двигатель работающим на холостом ходу до тех пор, пока бензонасос и магистраль не опустошится и мотор не заглохнет. Далее открыть крышку бензобака для спуска давления. Также замену фильтров на Toyota Corolla e120 рекомендуется проводить с небольшим остатком топлива в баке.
Бензонасос и фильтры в сборе
Для начала требуется отсоединить минусовую клемму АКБ. Затем снимаем заднее сиденье, зафиксированное двумя защелками и направляющей. Делать это нужно резкими движениями. Под сиденьем находится крышка полости бензобака с проводами, подсоединенными к ней. Крышка крепится герметиком и поднимается при помощи отвертки с плоским наконечником. Таким образом освобождается вход в небольшое пространство над баком, где установлен блок топливной системы. Во избежание попадания грязи в бак нужно прочистить пылесосом под местом, где было сиденье, а затем и над самим баком.
Далее следует открутить 8 болтов и вынуть бензонасос. Делать это следует под углом из-за поплавка, который прикреплен к проволоке на достаточном расстоянии.
Теперь можно оценить степень загрязненности бака и сетки грубой очистки. Степень загрязнения бензофильтра тонкой очистки увидеть не получится.
Следующей задачей является разобрать топливный модуль. Для этого демонтируем поплавок, отогнув пластиковую защелку. Затем снимается сеточка и отсоединяется фильтр тонкой очистки, который зафиксирован резиновой прокладкой.
Одна защелка
Разбирая старый бензофильтр, важно не потерять резинки, на случай, если не были куплены новые. Сложнее всего снимается резинка из верхней части бензобака
Резинки вставляем в новый фильтрующий элемент, аналогично расположению в старом, и комплектуем конструкцию. Проблематично становится на место фильтр для грубой очистки и фиксирующее стопорное кольцо.
Еще две защелки
Теперь возвращаем все детали на место в той последовательности, в которой снимали. Гайки снова закручиваем, трубки присоединяем. Но перед тем, как поставить на место сиденье, стоит проверить, как работает система. Для этого вставляем ключ в зажигание и поворачиваем его в положение «ON», но не заводя автомобиль. Работа бензонасоса должна быть слышна. Звук должен быть привычным. Металлическая крышка бака устанавливается при помощи того же герметика, после этого можно устанавливать на место заднее сиденье.
Возможные неприятности и сложности
После замены и помещения бензонасоса в бак для топлива автомобиль может не завестись с первого раза. Причиной этого может стать слабая герметизация топливных трубок, вследствие чего бензонасос не создает в магистрали достаточное давление.
Негерметичные трубки бензонасоса
Также стоит быть внимательным огнем и искрами вблизи места проведения работ, т.к. после снятия крышки пары бензина из бака быстро наполняют салон.
Проверяем герметичность до установки
