Бесшумные замки на ваз 2107: как установить своими руками?

Замок и личинка двери ВАЗ 2106. Замена

В ходе эксплуатации автомобиля ВАЗ-2106 со временем износу подлежат все элементы. При этом не маловажным свойством автомобиля является его защищенность от несанкционированного доступа.

Надо отдать должное разработчикам ВАЗ-2106, дверная ручка и замок сделаны что называется «на совесть». Однако и замковый механизм тоже может сломаться (чаще всего на передней двери) по различным причинам (из-за небрежного обращения). А их замена процесс трудоемкий.

Понадобятся следующие инструменты:

  1. крестовая отвертка,
  2. торцевой ключ (или головка) на 8,
  3. удлинитель,
  4. трещотка или вороток (для головки).

Процесс снятия ручки двери предполагает небольшие подготовительные работы:

  1. снять обшивку с двери (на которой предполагается заменить замок). Лишь затем поэтапно выполняем следующие работы:

    Снимаем обшивку фото

  2. с помощью торцевого ключа изнутри откручиваем левую гайку, удерживающую ручку (удерживается двумя гайками);

    Откручиваем крепежи ручки. Фото

  3. чтобы открутить правую гайку ручки сначала необходимо открыть к ней доступ. С торцевой стороны двери откручиваем болты, удерживающие замок. Ослабив замок отодвигаем его слегка в сторону и откручиваем правую гайку, освобождая ручку изнутри. Однако она будет удерживаться тягой, прикрепленной к личинке замка;
  4. прилагая небольшое усилие, необходимо потянуть за тягу, пока она не соскочит с личинки, после этого ручка легко отсоединится от двери и готова к замене.
  5. Установка новой ручки осуществляется в обратной последовательности. Главное, чтобы все работы проводить аккуратно, и не повредить стекло двери.

Чаще всего в первую очередь из строя выходит личинка замка, он многократного использования и постоянной эксплуатации. Для ее замены понадобиться плоская отвертка и иголка (или тонкая проволока)

Процесс замены личинки ВАЗ 2106:

  1. аккуратно снимаем пружинку, обхватывающую личинку замка (отбрасывает ключ в замке при открывании), поддев отверткой, и предварительно запомнив первоначальное ее положение, чтобы позже правильно установить;
  2. затем иголкой выдавливаем шток фиксации личинки (проходит внутри личинки), после чего снимаем верхнее удерживающее кольцо и вынимаем личинку.
  3. установка новой личинки, как и самого замка, осуществляется в обратном порядке.

Для проведения подобных ремонтных работ не требуется особых навыков, однако лучше работы проводить в помещении, так как при разборке и сборке замкового механизма требуется точность размещения деталей. В принципе, данная услуга не так дорого стоит, поэтому можете поручить ее сделать специалистам.

Ниже представлено видео как правильно произвести замену личинки:

Замена личинки замка двери ВАЗ 2106 (классика) и доработка посадочного местаЗамена личинки замка двери ВАЗ 2106 (классика) и доработка посадочного места

Как отрегулировать дверь

Универсальная методика подразумевает комплексный подход к регулировке. Основной упор идет на петли и винты:

  1. Сначала ослабляется один регулировочный болт. Проверяется, есть ли изменения. Затем проводится ослабление второго. Начинать следует с верхнего винта, если замечено проседание. При больших зазорах требуется затяжка. Для удобства дверь нужно распахнуть на 90 градусов. Нельзя сильно затягивать или ослаблять эти запчасти. Максимальное количество поворотов ключом: 4 раза.
  2. При смещении проводится постукивание молотком по кузовной конструкции. Чтобы не навредить металлу и лакокрасочному покрытию, прибор оборачивается ветошью. В некоторых случаях даже удары молотка заменяются небольшой рихтовкой двери.
  3. Полотно открывается, максимально ослабляются винты, элемент вытягивают вверх или вниз в зависимости от поломки. После того как петли выставлены, проводится фиксация положения.

Иногда достаточно установить дополнительную шайбу между регулировочными деталями. Чем больше зазор или перекос, тем толще и шире она должна быть шайба. Универсальный диаметр: 20х10 мм.

Особенности регулировки зазора, петель и замка

Настроить дверь можно несколькими вариантами:

  1. Ослабление затяжки винтов, крепежей петель с помощью ударов молотка.
  2. Выравнивание зазора. Пока петли ослаблены, конструкция поднимается вверх-вниз, до оптмального полежения. Потом проводится затяжка крепежа.
  3. Регулировка замка. Ключом ослабляется фиксатор, можно провести его смещение вверх или вниз. Проверяется, правильно ли выполнены действия. Если дверь закрывается с громким щелчком, то нужно еще немного сместить фиксатор наружу. Если закрытие происходит хорошо, но элемент болтается — внутрь.

Когда закрывающий механизм заедает и дверца немного провисла – подтягиваются петли или болты. Если произошло смещение, то небольшое постукивание молоточком по кузовной детали, где находится кронштейн, решит проблему.

Что понадобится для выполнения работ

Чтобы провести работы по смене ручек, необходимо запастись стандартным набором инструментов. Процедура смены не представляет особых сложностей, но при этом понадобится много времени. Ведь для того, чтобы осуществить работы по замене, понадобиться снять обшивку двери, а после этого уже приступать к процессу демонтажа.

Кроме стандартного набора инструментов, потребуется также приобрести новые механизмы и личинки для проведения замены запорного устройства передней двери. Рассмотрим подробнее, что же представляет собой процедура их снятия и установки на “семерке”.

Меняем внешнюю ручку на ВАЗ 2107

Снятие внешней ручки двери на “семерке” осуществляется путем выполнения таковых манипуляций:

  • Для начала требуется демонтировать дверную обивку с той двери, на которой необходимо осуществить смену механизма.
  • После того, как доступ к внутренностям двери будет получен, потребуется отсоединить все имеющиеся внутри тяги и приводы механизма.
  • Теперь потребуется отвинтить две гайки ключем на 10, которыми крепится устройство с внутренней стороны.
  • После того, как гайки будут выкручены, можно демонтировать устройство. Аналогичным образом осуществляется снятие, как передних, так и задних механизмов для открытия дверей на ВАЗ 2107.
  • После того, как с внешней стороны ручки дверей будут сняты, можно выполнить установку новых. Установка осуществляется в порядке обратном снятию, поэтому проблем не возникнет.

При установке новых изделий рекомендуем также поменять резиновый уплотнитель, который должен поставляться вместе с новыми устройствами. Этот уплотнитель препятствует прониканию воды внутрь двери.

Особенности замены внутренней ручки на семерке

Теперь уделим внимание вопросу о замене внутрисалонной ручки на ВАЗ 2107. Меняем внутреннюю ручку двери на “семерке” в случаях, когда она заклинивает и не срабатывает на открытие, но чуще она просто ломается

Процесс снятия выглядит таким образом:

  • Изначально осуществляется демонтаж обивки.
  • Чтобы снять изделие, расположенное внутри, требуется воспользоваться крестовой отверткой, которой осуществляется вывинчивание двух крепежных винтов.
  • После вывинчивания болтов, изделие следует отвести внутрь.
  • К изделию крепится тяга, которую снять можно только после того, как ручка будет выведена из внутренней части двери.
  • После снятия тяги необходимо аналогичным образом надеть ее на новое устройство. Для этого имеется специальная фиксирующая резиновая вставочка.
  • Новое изделие с закрепленной тягой просовывается изнутри, после чего фиксируется теми же двумя винтами.
  • В завершении следует установить на место обшивку и наслаждаться проделанной работой.

Замена личинки

В передней двери располагается еще один немаловажный элемент, который именуется как личинка замка. Это устройство, посредством которого удается запереть дверь снаружи с помощью ключа, что предотвращает ее открытие сторонними лицами. Личинка требует замены только тогда, когда выходит из строя или заедает при открытии, и замкнуть автомобиль при этом не представляется возможным.

На моделях автомобилей ВАЗ 2106 и ВАЗ 2109 личинки встроены в сами ручки, в то время, как на “семерке” данное изделие расположено ниже механизма открытия двери, поэтому его замена выполняется отдельно.

Для демонтажа и смены личинки потребуется выполнить следующие манипуляции:

  1. Снимается обивка и прочие элементы изнутри двери автомобиля.
  2. От личинки необходимо отсоединить тягу, посредством которой осуществляется блокирование замка при повороте ключа.
  3. При помощи плоскогубцев требуется снять стопорную скобу.
  4. Извлекается сам механизм, совместно с кольцом уплотнения.

Установка нового устройства осуществляется в порядке обратном снятию. Все ручки ВАЗ-2107 меняются аналогичным образом, а после процесса смены обязательно требуется проверить их работоспособность.

Исправность рассматриваемых устройств на автомобиле ВАЗ 2107 очень важна. При неисправных изделиях достаточно проблематично попасть в салон автомобиля или выбраться из него (при заклинивании механизма изнутри). Многие владельцы знают, насколько не надежны в отечественных авто рассматриваемые механизмы. При первых признаках неисправности, требуется немедленно провести диагностику, и при необходимости смазать или заменить деталь. Зачастую ремонтировать(как внутреннее, так и внешнее) устройство не представляется возможным, поэтому лучше сразу покупать новые. Как вариант, можно установить евроручки.

Источник

Регулировка дверей на ваз 2101-ваз 2107

Со временем двери Ваз-2107 и других классических моделей Ваз начинают плохо закрываться, да и открываются с трудом. Первое время устранить эту неполадку удается регулировкой положения корпуса фиксатора замка. Но наступает время, когда этот способ перестает работать. Причина всего этого «безобразия»- износ шарниров, на которых двери подвешиваются к кузову. В этой статье для вас подобрано несколько проверенных практикой способов ремонта, описанных подробно с фото и видео. Из инструментов и «расходников» нам будут нужны: — ударная отвертка или мощный вороток с «плюсовой» битой; — ключ «звездочка» для регулировки замка (у вас могут быть завернуты винты под другой ключ); — молоток; — небольшое зубило; — болгарка; — сварочный аппарат (желательно полуавтомат); — старые клапаны ГБЦ Ваз-2101 – 07 или новые оси шарниров; — проникающая смазка типа ВД-40; — графитовая смазка.

Если что-то пойдет не так, а это часто бывает при ремонте авто, может понадобиться и что-нибудь еще. Работу лучше выполнять в гараже, где под рукой есть слесарные тиски, точило и другой нужный инвентарь.

Первое, что мы делаем- это снимаем двери. Для чего выбиваем палец ограничителя открывания дверей.

Этот штифт нужно выбить

Отсоедининяем все провода, идущие внутрь двери (если они есть).

Пробрызгиваем винты шарниров проникающей смазкой. Подождав минут 10, ослабляем все винты ударной отверткой или воротком. Постарайтесь работать аккуратно, чтобы не сорвать шлицы, ведь в этом случае придется очень долго возиться с их удалением.

Видео о том, что делать если дверь не снимается

После того, как все винты «пошли», отворачиваем сначала нижние, а потом и верхние винты до конца и снимаем дверь.

Сначала нужно ослабить все винты

Располагаем дверь на подходящей подкладке так, чтобы не повредить наружную поверхность. Дальше можно действовать несколькими способами.

В любом случае, нам нужно выбить оси шарниров, а они запрессованы в проушины шарниров, да еще и прикипели к ним.

Замена замка

Процесс демонтажа старого устройства и монтажа нового займет не больше 30 минут. Выполните следующие шаги:

1. Обведите карандашом контур, чтобы точно разметить положение механизма на кузове. 2. Торцовым ключом открутите две гайки, которыми крепится устройство.

3

Осторожно снимите замок, не поцарапав при этом покрытие кузова. 4

Пальцем протолкните личинку внутрь крышки и снимите ее вместе со втулкой. 5. При необходимости снимите и прокладку. 6. Очистите новый замок от грязи и пыли, смажьте все его детали. 7. Поставьте прокладку на место. 8. Вставьте новую личинку во втулку. 9. Установите их в замок. 10. Собранный замок поставьте на место, обозначенное карандашом. 11. Затяните крепежные болты с помощью торцового ключа на 10.

Для регулировки усилия, необходимого для открывания крышки, монтажкой смещаются пружинные торсионы на один зубец в петле.

источник

Что потребуется для установки центрального замка на двери?

  1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
  2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
  3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
  4. Хомуты пластиковые — штук 10, можно больше, «про запас».
  5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам.
2)

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

4)

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

Почему не закрываются двери: распространенные причины

Диагностика – это первое действие, которое должен провести водитель, если не закрывается задняя дверь ВАЗ 2107 на защелку или барахлит водительское полотно. Осмотр автомобиля позволит выявить причину и следствие. Основные нюансы:

Причины

Следствия

Дверь скрипит, хлопает при закрывании конструкции. Прохудились резиновые уплотнители.
Полотно отскакивает от автообода. Причина поломки – мойка, воздействие агрессивных чистящих веществ.
Произошло провисание, проседание, смещение. Произошла деформация кузова после сильного удара или столкновения.
Замеры показали, что увеличен зазор. Длительная эксплуатация, износ уплотнителя или крепежных болтов.
Дверца отошла от стойки. Последствия после зимы, мороза и влаги.
При закрывании ощущается отдача. Приходится с силой прижимать элемент. Давно не проводилась регулировка.
Неверно выставлен люфт. Плохая регулировка петель, винтов.
Поломка внутренней или наружной ручки. Отошел фиксатор, блокиратор. Требуется разборка дверной карты, починка ручки.
Во время движения слышен свист, дверь тарахтит. Некачественные ремонтные работы. Требуется доработка и смазка отдельных деталей.
При закрытии ощущается препятствие,  как будто что-то застряло в дверном проеме. Периодическая блокировка закрывающего механизма.

Начать следует с проверки регулировочных механизмов, затем осмотреть состояние уплотнителя. Если резинка где-то отошла, то она не позволит легко закрывать дверцу. Внешний осмотр позволит выяснить,  есть ли перекос или провисание конструкции. На основе полученных данных прорабатываются этапы ремонта.

Конструкция бесшумных замков

Бесшумные замки, в отличие от заводских замков, устанавливаемых на ВАЗ 2105, 2106, 2107, имеют совершенно иной принцип работы. Они работают по принципу защёлки, так устроены замки на современных моделях автомобилей иностранного производства. Устройство этого замка позволяет ему закрывать дверь тихо и с минимальными усилиями, достаточно легко придавить дверь рукой.

Комплект для установки на одну дверь. Состоит из двух частей, которые устанавливаются на дверь и приемного болта

Замок состоит из двух частей. При установке внутренняя часть, установленная в двери, соединяется с наружной болтами, образуя единый механизм. Ко внутренней части замка подсоединяются тяги управления замком от ручек двери, кнопки запирания, личинки замка. Наружная часть отвечает за зацепление с фиксатором замка, установленным на стойке кузова автомобиля.

Видео: результат установки бесшумных замков на ВАЗ 2106

Бесшумные замки ВАЗ 2106 в действииБесшумные замки ВАЗ 2106 в действии

Дополнительное преимущество этих замков перед заводскими обеспечивается благодаря покрытию механизма наружной его части пластиковой оболочкой. Это позволяет замку работать абсолютно бесшумно, отсюда и произошло его название. Отсутствие трущихся металлических поверхностей не требует регулярной чистки и смазки замка, что положительно сказывается на сроке эксплуатации, владельцу не нужно волноваться о надёжности замков. Замок плотно закрывает дверь и хорошо её удерживает.

Замок устанавливается на место штатного замка с небольшими переделками

Какой замок выбрать для установки

Заводы и кооперативы уже давно выпускают бесшумные замки на различные модели автомобилей. Некоторые автопроизводители даже начали их установку на серийные автомобили. Так, бесшумными замками уже обзавелись автомобили «Волга», ВАЗ 2108/09, ВАЗ 2110–2112, ВАЗ 2113–2115, ВАЗ 2170. На рынке можно выбрать модель замка, подходящего для вашей модели с минимальными переделками. Замки, адаптированные для установки на ВАЗ 2105, 2106, 2107 заводами не выпускаются, поэтому автолюбители, со временем, выработали способы установки замков с других моделей автомобилей ВАЗ. Позднее кооперативы начали выпускать комплекты замков, предназначенные для установки и на эти модели ВАЗ.

В комплекте производства кооператива предусмотрены регулировочные пластины, тяги и болты. Устанавливается комплект на все 4 двери

Комплекты, изготовленные кооперативами, не могут похвастаться гарантией качества, однако, наличие всех, необходимых для установки замков деталей, несомненно, приманивает покупателя.

Но если учесть, что низкокачественные комплекты при установке всё-равно придётся дорабатывать, то стоит обратить своё внимание на качественные заводские замки, изготавливаемые на заводах в г. Димитровграде, ПТИМАШ, FED и другие

Эти замки прослужат дольше и во время эксплуатации наверняка не будут доставлять неудобств. Потратив время на установку заводского замка, вы самостоятельно определите какие дополнительные элементы нужны, и будут предпочтительнее для вашего автомобиля, замок будет установлен качественно и прослужит долгое время.

На модели ВАЗ 2105, 2106 и 2107 можно установить замок от любой модели ВАЗ с бесшумными замками. Наиболее популярным выбором среди автолюбителей, решивших поставить на «классику» бесшумный замок, является замок от автомобиля ВАЗ 2108.

Один из замков, который можно устанавливать на ВАЗ 2105, 2106, 2107

Регулируем замок дверей ВАЗ 2107 своими руками

Двери в любом автомобиле всегда должны быть в исправном состоянии. Необходимо это с точки зрения не только комфорта, но и безопасности. Под исправностью устройств подразумевается нормальное функционирование стеклоподъемников, замков, защелок и ручек. Все эти механизмы безотказно должны срабатывать при использовании, независимо от погоды за бортом. Автомобили концерна ВАЗ особенно нуждаются в уходе и обслуживании, так как качество их сборки обычно заставляет желать лучшего. В этой статье выясним, что представляет собой регулировка замков дверей ВАЗ 2107, как она выполняется и основные проблемы, которые могут возникнуть с дверными механизмами на авто.

Какие проблемы возникают с дверьми

Когда же может потребоваться регулировка дверей ВАЗ 2107? Случается это в тех случаях, когда отказывается функционировать запорный механизм. Неработоспособность запорного механизма проявляется посредством заклинивания дверей, при этом их невозможно либо закрыть, либо открыть.

Важно знать! Отзывы владельцев «семерок» показывают, что наиболее распространенным заболеванием ВАЗов является перекос дверей(провисание). При перекосе они очень плохо закрываются и с трудностью открываются, поэтому срочно необходимо принимать соответствующие действия по устранению неисправности

Встречаются также случаи, когда неисправные замки способствуют открытию дверей во время движения автомобиля. Со временем любые детали изнашиваются, а при частой и не бережной эксплуатации замки могут подвести в любую минуту. Чтобы исправить ситуацию, требуется периодически осуществлять диагностику замков дверей на «семерке». Диагностика представляет собой проверку, смазку и регулировку замков всех устройств на автомобиле ВАЗ 2107

Как отрегулировать, а также, на какие детали следует обратить внимание, выясним детальнее

Не закрывается дверь ваз 2107 на защелку

Что делать, если не закрывается дверь автомобиля, не фиксируется защелка? С этой проблемой могут столкнуться как владельцы отечественных транспортных средств, так и хозяева иномарок. Своими руками устранить эту неисправность довольно просто. Тем, кто столкнулся с проблемой в первый раз, помогут советы бывалых шоферов и специалистов. Как правило, причина нарушения фиксации дверей заключается в износе элементов защелки.

Перед тем как приступать к устранению неполадки, необходимо запастись новыми идентичными деталями и подходящим инструментом. Далее, на конкретных примерах, представлено решение рассматриваемой проблемы.

Ремонт фиксатора на Mitsubishi Lancer IX

Не закрывается дверь автомобиля, не фиксируется защелка, что способствует самостоятельному закрыванию дверей при стоянке на уклоне. Для замены износившихся элементов на рассматриваемой модели авто, подойдут фиксаторы от ВАЗ 2109.

Процесс замены деталей состоит из следующих этапов:

  • Демонтируется обшивка проблемной двери;
  • Снимается фиксатор с использованием ключа и головки на 10;
  • При помощи кусачек разгибаются зажимы фиксатора, производится его разборка;
  • Удаляются изношенные сухари элемента;
  • Аналогичным образом разбирается приобретенный комплект;
  • Новые элементы и уплотнители переставляются в штатный фиксатор;
  • Производится сборка деталей, установка их на дверь и монтаж обшивки.

На всю операцию уходят считанные минуты и пара сотен рублей. Дверь стала работать идеально с четкой фиксацией в трех положениях.

Примеры починки фиксирующего узла на отечественных авто

Перед выполнением ремонтных работ на классических «Жигулях» или «Москвиче», учитывается размещение двери в проеме и корректная регулировка замочной защелки. Грамотно смонтированная, она закрывается от легкого толчка. Иногда требуется возобновление прочности фиксации ротора запорного устройства с храповиком.

Сделать это можно следующим образом:

  • Демонтируется обивка и накладка под окном;
  • Замок изымается из внутренней ниши путем отвинчивания четырех крепежных элементов;
  • Затем, следует приварить или расклепать хвостовик ротора в точке соединения с храповым механизмом;
  • Допуск выступания отремонтированной части составляет менее 1,4 мм.

Обновленный ротор должен вращаться без применения особого усилия плавно. Если неисправность связана с ослаблением кронштейна, необходимо точными и аккуратными ударами заклепать его крепления с внешней стороны. При чрезмерном износе зубьев ротора, его нужно заменить.

Для замены ограничителя двери, отвинчиваются четыре болта крепления скобы. Неисправная деталь демонтируется, а на ее место через зазор во внутренней панели, ставится новый элемент. Концы ограничителя фиксируются в пазах скобы, после чего она крепится на место. Причиной плохой работы может стать изгиб оси сухаря фиксатора

Если дверь на «Жигулях» стабилизируется при закрывании все хуже, а регулировка не дает результатов, стоит обратить внимание на указанный фактор

Для устранения неполадки потребуется снять фиксатор, открутив три крепежных болта. Затем, элемент снимают с корпуса замка, отгибают пружину и аккуратно выравнивают ось. Деталь собирается, смазывается и монтируется на место.

Ремонт фиксатора на Opel Astra G 2000

На этом автомобиле починка рассматриваемого узла имеет похожую с вышеуказанными способами технологию и состоит из следующих манипуляций:

  • С двери снимается карта и обшивка;
  • Откручивается крепежный болт, удерживающий фиксатор на корпусе;
  • Снимается пара болтов, соединяющих рассматриваемый элемент с дверью автомобиля;
  • Демонтируется динамик;
  • Все части собираются в нужной последовательности и фиксируются приварным способом;
  • Для увеличения прижимной силы фиксатора, следует согнуть пружину;
  • Производится смазка отреставрированного элемента;
  • Предохранить узел от чрезмерного запыления можно при помощи самостоятельно вырезанной прокладки из старой камеры;
  • Деталь собирается в порядке, обратном демонтажу.

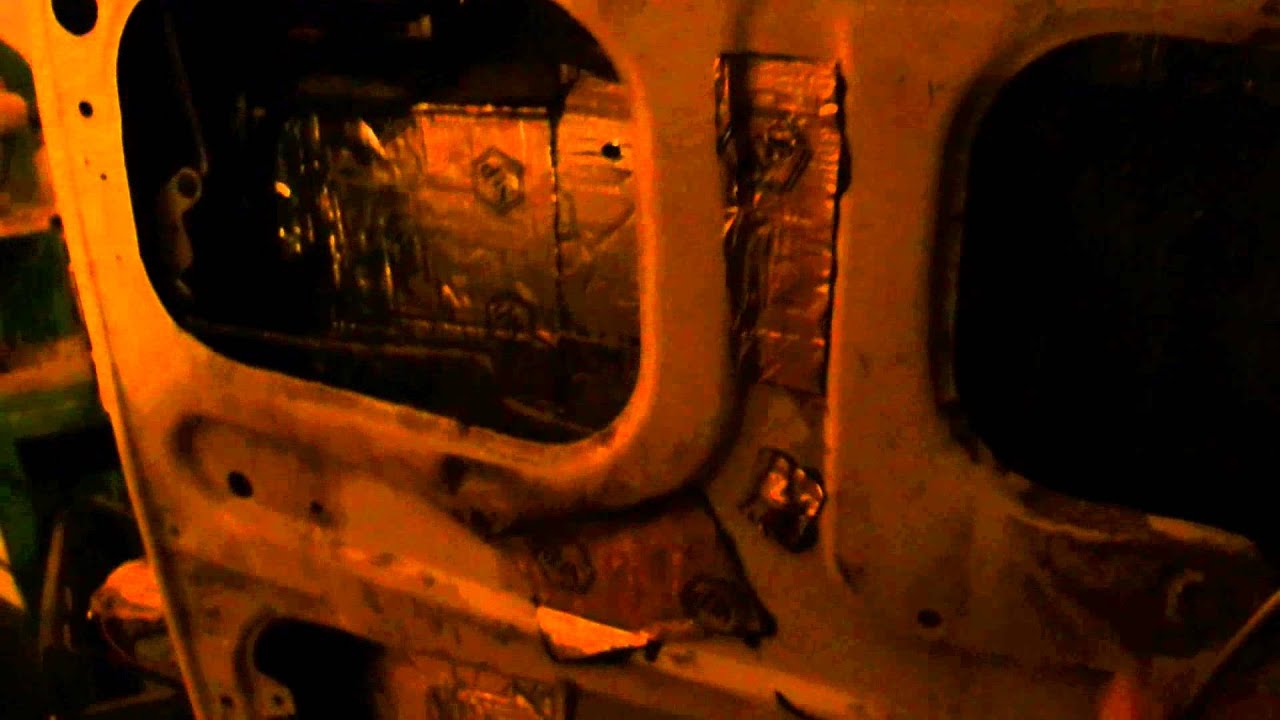

Снятие старых замков

Чтобы снять старый замок, необходимо открутить пять болтов, находящихся в торце двери. Они удерживают сам замок и направляющую стеклоподъемника. После этого снимаем их, освободив запорный механизм от защелок тяг привода замка. Пластиковые крепления тяг и толкателей можно отщелкнуть с помощью плоской отвертки

Воздействие на них нужно проводить с особой осторожностью, чтобы не повредить их. Последний этап перед установкой – это снятие наружной открывающей ручки

Она снимается путем откручивания двух гаек, удерживающих ее с внутренней стороны двери. Открутить их удобней с помощью торцевого ключа. После этого ручку можно свободно достать с наружной стороны. Теперь все готово к установке новых замков.

Изображение 3183Изображение 3183Изображение 3183Изображение 3183

Изображение 3182Изображение 3182

Бесшумные замки на ВАЗ 2107Бесшумные замки на ВАЗ 2107

Замок двери ВАЗ 2107

Замок двери ВАЗ 2107 — деталь, которая редко выходит из строя. Однако со временем может потребоваться ремонт, замена либо регулировка этого механизма.

Принцип работы замка двери

Дверной замок «семёрки» состоит из механизма запирания, личинки для ключа, наружной и внутренней ручки, позволяющие отпирать дверь снаружи и из салона, а также кнопки для запирания машины изнутри. Управление замком осуществляется посредством передачи усилия при помощи тяг. Основной элемент замка — ротор с прорезью. При запирании двери он заходит за скобу проёма. В момент закрывания двери скоба надавливает на защёлку, в результате чего задействуется храповик и ротор проворачивается. Когда часть скобы входит в прорезь ротора, благодаря пружинам он возвращается в исходное положение, тем самым прижимая дверь.

Когда требуется открыть дверь, оказывается воздействие на флажок защёлки, что приводит к проворачиванию ротора через храповик и отпусканию скобы. При запирании двери при помощи ключа либо кнопки из салона происходит блокирование защёлки. В результате открыть дверь становится невозможным. Поскольку между защёлкой и ручками управления замка жёсткая связь посредством тяг, то они также не работают.

Регулировка замка двери

Если двери автомобиля плохо закрываются и появился зазор между кузовными элементами, то сперва производят регулировки двери, а затем самого замка. Для проведения процедуры потребуются такой перечень инструментов:

  • ключ или головка на 10 с воротком;
  • маркер;
  • смазка.

Процесс регулировки выполняют следующим образом:

  1. При помощи маркера очерчиваем контур фиксатора на стойке кузова.
  2. При закрывании двери с большим усилием, откручиваем крепление фиксатора и смещаем его наружу.
  3. Если дверь закрывается нормально, но остаётся зазор, фиксатор перемещаем внутрь кузова.
  4. При срабатывании замка дверь не должна перемещаться по вертикали. Если она приподнимается, фиксатор опускаем, в противном случае выполняем противоположные действия.

Видео: регулировка дверных замков на «классике»

Регулировка дверных замков.Регулировка дверных замков.

Иногда возникают ситуации, когда запирающий механизм плохо срабатывает при отпирании из салона, притом, что снаружи дверь открывается без затруднений. Чтобы разрешить эту проблему потребуется отрегулировать положение внутренней ручки отпирания двери. Для этого ослабляют винты крепления ручки и смещают её в положение (подбирается опытным путём), при котором дверь будет закрываться без проблем. После остаётся только затянуть крепёж.

Не фиксируется дверь

С запирающим элементом дверей на ВАЗ 2107 может случиться такая неприятность, когда дверь не фиксируется. Причин этому не так много и кроются они, как правило, в поломке одного из элементов замка (например, пружины). Кроме этого, возможно попадание и замерзание воды в зимний период внутрь механизма. Если замёрзший замок можно отогреть, то вышедшую из строя деталь придётся заменить либо установить новый запорный механизм.

Как снять замок двери

Для демонтажа дверного замка на «семёрке» используют те же инструменты, что и при разборке двери. Сам процесс состоит из таких шагов:

  1. Снимаем отделку двери.
  2. Плоской отвёрткой отсоединяем тягу кнопки включения замка.

Ремонт замка двери

Если возникает необходимость ремонта «семёрочного» дверного замка, то процедура сводится, как правило, к смазыванию трущихся частей, регулировке механизма запирания, возможно, замене лопнувшей пружины либо личинки замка.

Замена личинки

При возникновении трудностей с запиранием/отпиранием двери при помощи ключа на «Жигулях» седьмой модели, приходится производить замену личинки замка. Для этого потребуется снять декоративную обшивку двери, после чего выполнить пошаговые действия:

  1. С помощью плоской отвёртки поддеваем тягу замка и снимаем её.

Возможные причины поломок

Среди перечня причин, которые могут явиться поводом поломки дверного замка, следует выделить следующие:

  • механические повреждения замка;
  • заводской брак;
  • неправильная эксплуатация механизма замка и двери;
  • перекос дверного полотна;
  • неправильно установленный дверной блок.

Каждая из перечисленных причин может привести к заклиниванию дверного замка

И тут неважно, дорогой у вас замок или нет. Каким бы качественным и дорогим не был механизм, при неправильной эксплуатации он выйдет из строя

Для того же, чтобы обезопасить себя от этой неприятности, следует внимательно относиться к признакам преждевременного выхода из строя двери и механизмов. Под данными признаками принято понимать подклинивание двери, скрип, заедание механизма замка и другое.


Как перевернуть язычок в замке

Время от времени каждому механизму и дверному замку требуется техническое обслуживание, заключающееся в периодической смазке движущихся частей специальным машинным маслом. Данная процедура поможет избежать некоторых малоприятных последствий и продлит срок службы замка.

Чтобы уменьшить или исключить вероятность появления неисправности с механизмом закрытия двери, постарайтесь соблюдать ряд простых правил.

Оцените статью
Рейтинг автора
5
Материал подготовил
Илья Коршунов
Наш эксперт
Написано статей
134
Добавить комментарий
